1 FULL DC INVERTER SYSTEMS INDIDUÁLNÍ A MODULÁRNÍ KONSTRUKCE FLEXIBILNÍ KOMBINACE KOMERČNÍ KLIMATIZACE SDV4 2011/2012 AIR CONDITIONING 1

2 VÍTEJTE VE SVĚTĚ KLIMATIZACÍ SINCLAIR Provoz společnosti a její postupy jsou v souladu s normou ISO Výrobky SINCLAIR odpovídají evropským standardům, které zaručují bezpečný provoz. Komerční systém SINCLAIR SDV4 nabízí komplexní řešení klimatizování budov. Široká nabídka kapacity výkonů a modelů vnitřních jednotek vytváří velké možnosti kombinací, které uspokojí Vaše potřeby. Modelová řada SINCLAIR SDV4 používá pouze ekologická chladiva R410A, což přispívá k ochraně ozónové vrstvy a životního prostředí. Toto chladivo má navíc zvýšenou energetickou účinnost. 2 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

3 3

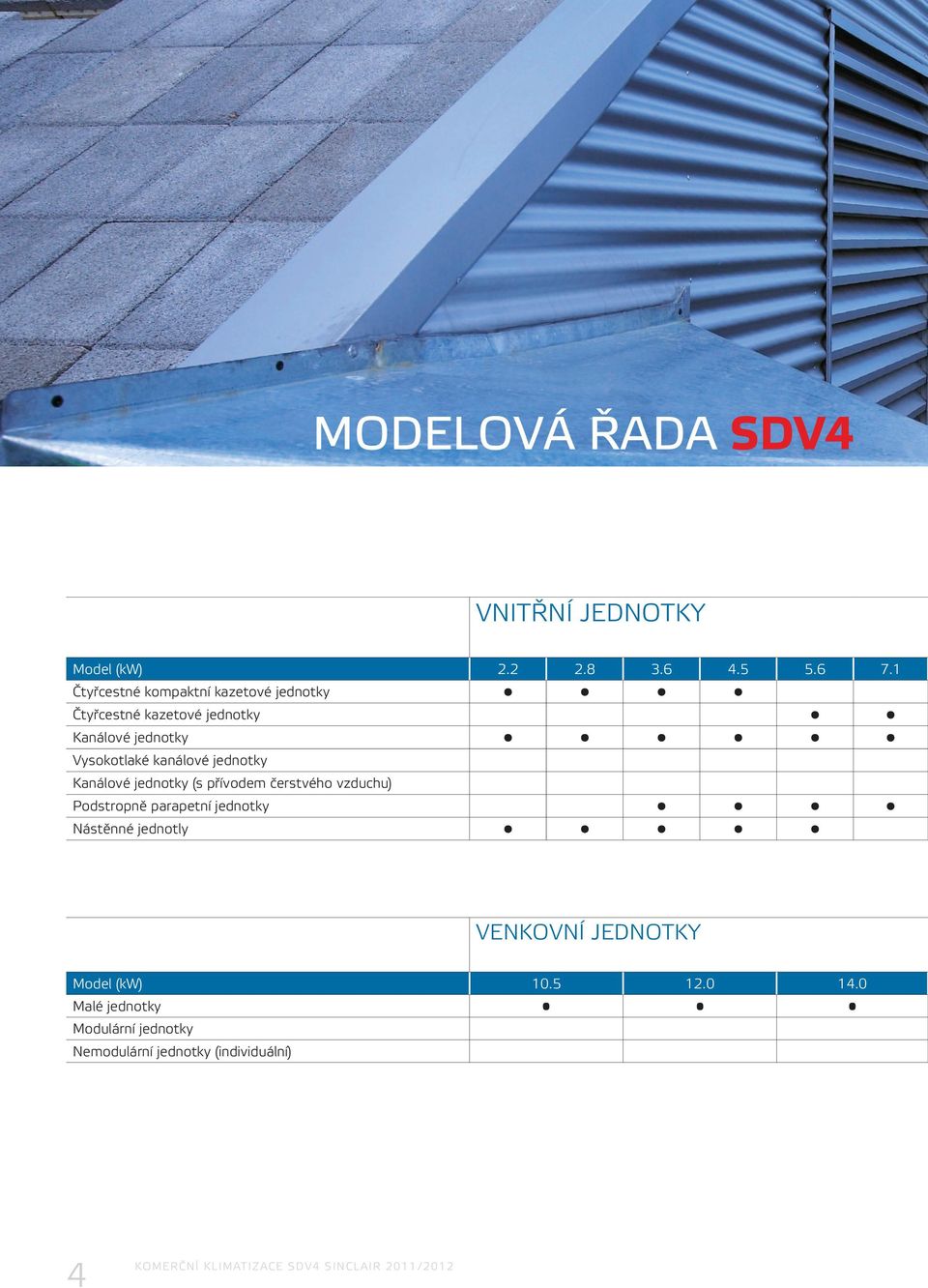

4 MODELOVÁ ŘADA SDV4 VNITŘNÍ JEDNOTKY Model (kw) Čtyřcestné kompaktní kazetové jednotky Čtyřcestné kazetové jednotky Kanálové jednotky Vysokotlaké kanálové jednotky Kanálové jednotky (s přívodem čerstvého vzduchu) Podstropně parapetní jednotky Nástěnné jednotly VENKOVNÍ JEDNOTKY Model (kw) Malé jednotky Modulární jednotky Nemodulární jednotky (individuální) 4 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

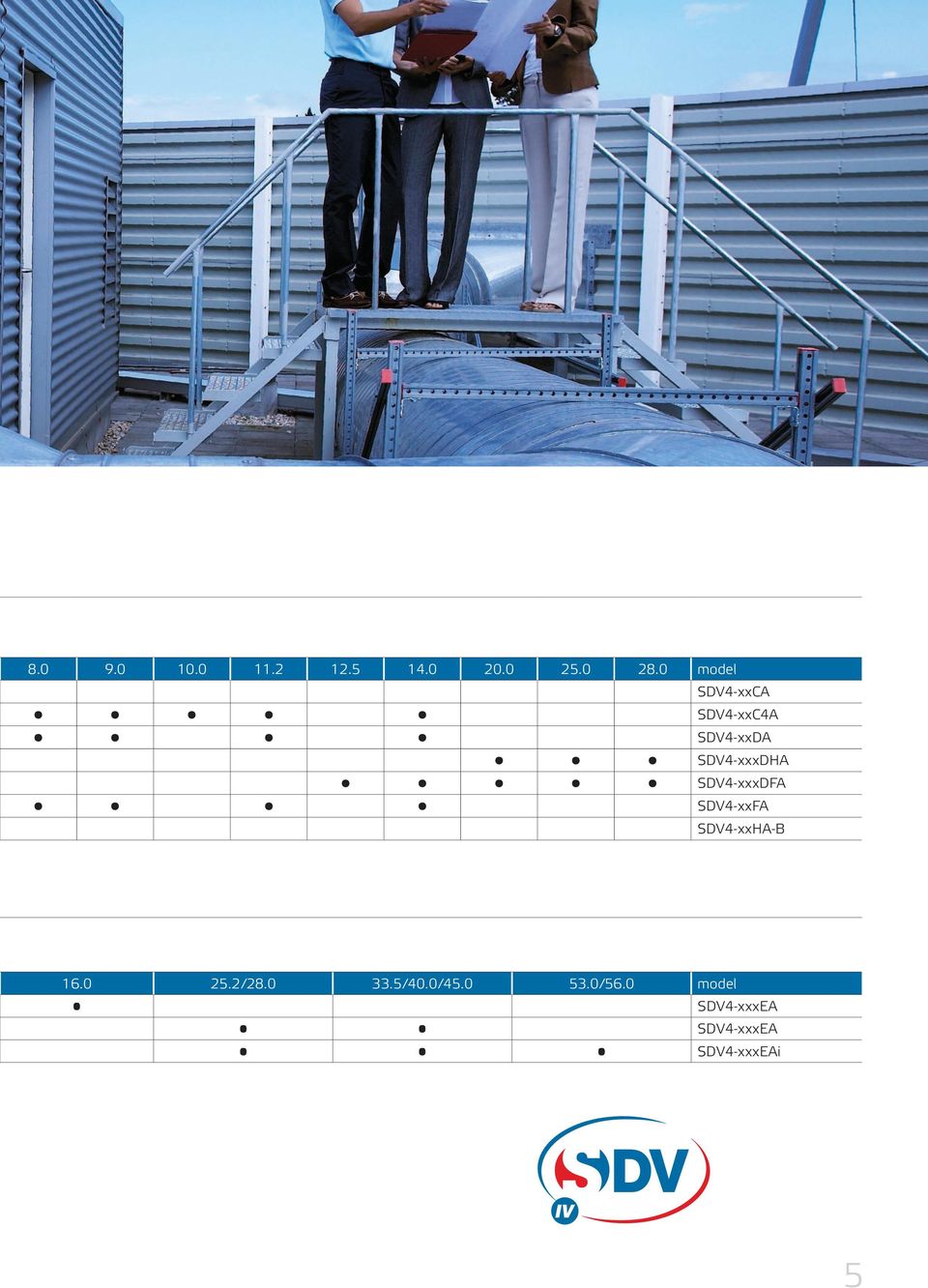

5 model SDV4-xxCA SDV4-xxC4A SDV4-xxDA SDV4-xxxDHA SDV4-xxxDFA SDV4-xxFA SDV4-xxHA-B / /40.0/ /56.0 model SDV4-xxxEA SDV4-xxxEA SDV4-xxxEAi 5

6 Úvod Funkce - Široká škála výrobků, zahrnující modulární a nemodulární jednotky - Široký rozsah nastavení, vysoká úroveň a moderní konstrukce. Sinclair DC inverterové klimatizace vytváří ideální podmínky pro užívání místností. - Adoptuje technologii DC inverteru - Šetří energii DC kompresor DC KOMPRESOR JE VYLEPŠEN PRO ZVÝŠENÍ ÚČINNOSTI (menší spotřeba energie šetří Vaše poplatky za elektřinu) Domácí zdroj napětí DC kompresor (50/60Hz) Proměnlivá frekvence Převod domácího střídavého proudu na stejnosměrný Vysoká účinnost s minimem ztrát při převodu střídavého proudu na stejnosměrný V rotoru jsou použity pevné uzemněné magnety Přesný běh motoru je zajištěn digitálním ovládáním Domácí zdroj napětí DC motor V rotoru jsou použity pevné uzemněné magnety Spotřeba energie DC motor snižuje přebytky elektrické energie Ztráta AC motor DC motor AC kompresor Převodní ztráta Střídavý proud AC kompresor Přídavná energie je potřeba pro zmagnetizování této části Rychlost motoru (Střídavý proud je prvně převeden na stejnosměrný a poté zpět na střídavý) Tato přídavná energie se stává ztrátou Ztráty se navyšují při změnách proudu Je vyžadována přídavná energie na zmagnetizování rotoru 6 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

7 Nízká hlučnost a komfort Při startu je použita veškerá energie k rychlému dosažení nastavené teploty v místnosti. Poté je výkon upravován v závislosti na změně venkovní teploty a jemnými změnami výkonu zatěžuje vnitřní jednotku tak, aby bylo dosaženo nastavené teploty v místnosti. Neinverterový typ klimatizace musí být opakovaně zapínán a vypínán a tím způsobuje velké teplotní rozdíly v místnosti. Teplota Nastavená teplota Ochlazování místnosti v čase Chlazení Inverterová klimatizace Ochlazování místnosti v čase Neinverterová klimatizace Čas Výběr z mnoha typů ovladačů Vyberte si nejvhodnější vnitřní jednotku tak, aby splňovala požadavky na vzhled a začlenění do místnosti. Nabízíme 7 typů vnitřních jednotek, od kazet po kanálové jednotky, ze kterých můžete vybírat. Nabízíme mnoho typů ovladačů včetně univerzálních pro inverterové klimatizace, například dálkové ovladače, drátové ovladače, tydenní časovače, centrální ovladače a síťový ovladač. 7

8 Nový SDV4 systém Inteligentní řízení Hlavní Vedlejší 1 Vedlejší 2 CYKLICKÝ PROVOZ VENKOVNÍCH JEDNOTEK Pokud se vyskytne chyba vedlejší jednotky 1, jednotka se zastaví a přejde do záložního režimu, při tom poslední modul může stále běžet. V rámci jedné kombinace může každá venkovních jednotka představovat hlavní jednotku a tím je zajištěna stejná životnost systému venkovních jednotek. ZÁLOŽNÍ PROVOZ VENKOVNÍCH JEDNOTEK Hlavní Vedlejší 1 Vedlejší 2 Pokud se vyskytne chyba vedlejší jednotky 1, jednotka se zastaví a přejde do záložního režimu, při tom poslední modul může stále běžet. 8 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

9 Vysoká účinnost DC INVERTEROVÝ KOMPRESOR DÍKY VYSOKÉ ÚČINNOSTI UŠETŘÍ 25% ENERGIE Nová konstrukce, rozšířený výkon středních frekvencí Speciální nový scrollový zubový prstenec na chladivo R410A Kompaktní tvar, váha snížena o 50% Více centralizovaný magnetický tok je zabezpečen díky propracované konstrukci magnetu uvnitř kompresoru Řízená rychlost DC kompresoru šetří 25% poplatků za energii oproti AC kompresoru. Přizpůsobený technicky vyspělý DC inverterový motor, který obsahuje Thulium Nd, nepotřebuje žádný přídavný proud. Zatížení klimatizace se pohybuje v rozpětí 30%-75%, okolo 55%. Většina klimatizací pracuje v oblasti středního zatížení, takže provoz ve středním zatížení Vám sníží celoroční náklady. Účinnost kompresoru Nový DC motor s centralizovaným vinutím Běžný AC motor s děleným vinutím Centralizované vinutí Dělené vinutí Křivka závislosti účinnosti na rychlosti rotoru Rychlost rotoru (s-1) DC INVERTEROVÝ MOTOR DÍKY VYSOKÉ ÚČINNOSTI ŠETŘÍ 50% ENERGIE Zátěžová křivka DC ventilátor s 18-ti nastavitelnými úrovněmi AC ventilátor s 2-3 nastavitelnými úrovněmi Křivka závislosti účinnosti na rychlosti rotoru MAXIMÁLNÍ UŠETŘENÁ ENERGIE PŘI MALÉ ZÁTĚŽI DOSAHUJE 90% Běžná VRF jednotka používá nízkonákladové AC motory s nízkou účinností, jejich spotřeba energie je 1 krát vyšší než u DC motoru, a má jen 2-3 nastavitelné úrovně otáček. Maximální ušetřená energie se pohybuje okolo 50-60%. 9

10 Nový SDV4 systém Rychlost rotoru motoru osciluje okolo ±5r a proto se rychle přizpůsobí výkonu kompresoru a tím zvyšuje účinnost při částečném zatížení. Rychlost rotoru (ppm) 200 KŘKA ZÁVISLOSTI RYCHLOSTI ROTORU A TLAKU 18 stupňů nastavitelných rychlostí Tlak v systému (Pa) Zvýšená jmenovitá tepelná kapacita ŠIROKÝ PROVOZNÍ ROZSAH Nehledě na to, jestli je venku 48 C či -20 C, systém SDV4 Vám zaručí příjemnou teplotu po celý rok. Inteligentní odmražování Systém bude regulovat odmražování v závislosti na provozních parametrech, ne v pevně stanoveném čase pro odmražování. SDV4 INDIDUÁLNÍ INTELIGENTNÍ ODMRAŽOVÁNÍ ZVYŠUJE TEPELNOU KAPACITU Záznam testu: inteligentní odmražování Topení 85 min Odmražování 4 min Záznam testu: Běžné odmražování Topení 50 min Odmražování 10 min Odmražování Rychlé odmražování Dvojice teplot ( C) Dvojice teplot ( C) Čas (min) Čas (min) 10 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

11 J A K O P Ř Í K L A D U V Á D Í M E 4 5 K W J E D N O T K U Optimalizovaný tvar lopatek ventilátoru - zvýšený průtok vzduchu a snížená hladina hluku Optimalizovaný tvar otvoru - zvýšená pevnost, snížená hladina hluku Inovovaná mřížka - snížený odpor vzduchu, zvýšená pevnost Tichý provoz VYLEPŠENÝ PRŮTOK VZDUCHU - Zvýšení statického tlaku a snížení ztrát tlaku - Snížený přívod vzduchu a snížená hladina hluku S T A T I C K Ý T L A K V E N K O V N Í J E D N O T K Y A Ž 8 0 P A P Ř I S T E J N É H L A D I N Ě H L U Č N O S T I Statický tlak není dostatečný. Rychlost větráku je příliš nízká, u řady venkovních jednotek na podlaze se proud vzduchu po chvíli spojí. Zvýšená rychlost ventilátoru po navýšení statického tlaku a proud vzduchu se nespojuje S N Í Ž E N Á H L U Č N O S T J E D N O T E K Technologie přátelská k životnímu prostředí Výstup testu jednotky 28kW SDV4 HLADINA HLUKU db(a) Jednotka 25,2kW 28kW 33,5kW 40kW 45kW SDVIII SDV snížení o

12 Nový SDV4 systém Flexibilnější konstrukce MENŠÍ PRŮMĚR TRUBEK V systému SDV4 je použit menší průměr hlavního potrubí, který značně snižuje náklady na pořízení chladícího potrubí a šetří prostor. Snížen průměr potrubí (př. 101,0kW) potrubí izolace Ø54.0 Ø25.0 SDV II Průměr potrubí (mm) Typ SDVII SDV4 25,2kW Kapal. Ø12.7 Ø9.5 Plyn Ø28.6 Ø ,0/33,5kW Kapal. Ø12.7 Ø9.5 Plyn Ø28.6 Ø ,0/45,0kw Kapal. Ø15.9 Ø12.7 Plyn Ø38.0 Ø % 12% Ø41.3 Ø22.2 SDV4 12 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

13 Jednodušší instalace - Systém SDV4 je vybaven speciálním řídícím softwarem, který kombinuje CFD pro simulaci výměny tepla. - Menší rozměry, menší hmotnosti jednotek a jednoduchá údržba - Delší spojovací potrubí, větší převýšení, rozmanitější použití pro různé budovy V E Z M Ě M E K W J E D N O T K U J A K O P Ř Í K L A D SDV III Ztráta 24% Ztráta 32% SDV4 Výškový rozdíl mezi vnitřními jednotkami musí být menší než 15m Výškový rozdíl mezi venkovní a nejnižší vnitřní jednotkou musí být menší než 70m Největší ekvivalentní délka potrubí 70m Více kombinací 25,2 kw - 28 kw 33,5 kw - 45 kw 53 kw - 90 kw 96 kw kw 140 kw kw 13

14 Flexibilní kombinace venkovních jednotek Rozsah kapacity, vytvořený kombinací modulárních venkovních jednotek, se pohybuje od 25,2kW (8HP) do 180kW (64HP). NOVÉ RACIONÁLNĚJŠÍ KOMBINACE Kapacita (HP) Model Doporučené kombinace Vnitřních jednotek Kombinace 8 SDV4-252EA SDV4-252EA SDV4-280EA SDV4-280EA SDV4-335EA SDV4-335EA SDV4-400EA SDV4-400EA SDV4-450EA SDV4-450EA SDV4-532EA SDV4-252EA+SDV4-280EA SDV4-560EA SDV4-280EA+SDV4-280EA SDV4-615EA SDV4-280EA+SDV4-335EA SDV4-680EA SDV4-280EA+SDV4-400EA SDV4-730EA SDV4-280EA+SDV4-450EA SDV4-785EA SDV4-400EA+SDV4-400EA SDV4-850EA SDV4-400EA+SDV4-450EA SDV4-900EA SDV4-450EA+SDV4-450EA SDV4-960EA SDV4-280EA+SDV4-280EA+SDV4-400EA SDV4-1010EA SDV4-280EA+SDV4-280EA+SDV4-450EA SDV4-1065EA SDV4-280EA+SDV4-335EA+SDV4-450EA SDV4-1130EA SDV4-280EA+SDV4-400EA+SDV4-450EA SDV4-1180EA SDV4-400EA+SDV4-400EA+SDV4-400EA SDV4-1235EA SDV4-400EA+SDV4-400EA+SDV4-450EA SDV4-1300EA SDV4-400EA+SDV4-450EA+SDV4-450EA SDV4-1350EA SDV4-450EA+SDV4-450EA+SDV4-450EA SDV4-1432EA SDV4-252EA+SDV4-280EA+SDV4-450EA+SDV4-450EA SDV4-1460EA SDV4-280EA+SDV4-280EA+SDV4-450EA+SDV4-450EA SDV4-1515EA SDV4-280EA+SDV4-335EA+SDV4-450EA+SDV4-450EA SDV4-1580EA SDV4-280EA+SDV4-400EA+SDV4-450EA+SDV4-450EA SDV4-1630EA SDV4-280EA+SDV4-400EA+SDV4-450EA+SDV4-450EA SDV4-1685EA SDV4-400EA+SDV4-400EA+SDV4-450EA+SDV4-450EA SDV4-1750EA SDV4-400EA+SDV4-450EA+SDV4-450EA+SDV4-450EA SDV4-1800EA SDV4-450EA+SDV4-450EA+SDV4-450EA+SDV4-450EA 64 Rozdílná kombinace oproti SDVIII Více možností výběru provozního režimu - Režim vysokého tlaku - Režim nulového statického tlaku (přednastaven) - Tichý režim pro noční provoz - Režim s prioritou topení (přednastaven) - Režim s prioritou chlazení - Režim s prioritou první zapnuté vnitřní jednotky - Režim- jen topení - Režim- jen chlazení 14 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/

15 AIR CONDITIONING Inteligentní řídicí technologie AUTOMATICKÁ ADRESACE JEDNOTEK - Venkovní jednotka automaticky adresuje vnitřní jednotky bez manuálního nastavování - Drátový ovladač a dálkový ovladač může zjistit a změnit každou adresu vnitřní jednotky - Až 64 vnitřních jednotek může být připojeno přímo k venkovní jednotce - Centrální ovladač je možné připojit přímo na venkovní jednotku Centrální ovladač vnitřních jednotek připojený z vnitřní strany Řídicí síť UPS USB softwarový klíč Software RS Centrální ovladač vnitřních jednotek Centrální ovladač venkovních jednotek Centrální ovladač vnitřních jednotek připojený z venkovní strany INTEGROVANÝ ŘÍDICÍ SYSTÉM F1F2E CCM08 Bacnet/IP Network BMS Požární hlásič Zabezpečení 15

16 Technologie sledování na dálku Řešení problému za 2 hodiny Když se stane nehoda, odborníci pro Vás připraví zprávu s komplexní diagnostikou a integrovaným schematem opravy a poskytnou Vám profesionální servis do 2 hodin. 24 hodinová záloha Příprava roční statistické zprávy a schema postupu Experti případ diagnostikují a prodiskutují Výskyt funkční poruchy Dálkové servisní centrum Klient používá klimatizaci 24 hodinový monitoring Experti analyzují data speciální technologií a rychle odpoví, aby vyřešili potencionální problém. Experti prozkoumají získané data a zhodnotí možnost výskytu abnormálního problému. Prozkoumají životnost každé části podle údajů o provozu zařízení. Zařízení pro přenos provozních dat Příjem různých dat doručovaných naší technologií Výběr z mnoha možností připojení (GPRS/EDGE/ CDMA/LAN) Specifikace MALÉ MODULÁRNÍ 10,5 / 12,0 14,0 / 16,0 kw 25,2 / 28 kw 33,5 / 40 / 45 kw 16 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

17 MALÉ VENKOVNÍ JEDNOTKY Model SDV4-105EA SDV4-120EA SDV4-140EA SDV4-160EA Chladicí výkon kw Příkon-chlazení kw Topný výkon kw Příkon-topení kw Rozsah prov. teplot-chlazení C -15 C~43 C -15 C~48 C -15 C~43 C -15 C~43 C Rozsah prov. teplot-topení C -15 C~21 C -15 C~27 C -15 C~21 C -15 C~21 C Napájení V-ph-Hz ~1Ph,50Hz ~1Ph,50Hz ~3Ph,50Hz ~3Ph,50Hz Hladina hluku db(a) 57/54 57/54 57/54 57/54 Cirkulace vzduchu m 3 /h 6500/ / /4300 Výškový rozdíl jednotek m poloha venkovní j.:nahoře: max.30m; dole: max.20m Aktuální délka potrubí m Ekvivalentní délka potrubí m Celková délka potrubí m Hmotnost netto kg Hmotnost brutto kg Rozměry (ŠxVxH) mm 940x1245x x1327x x1245x x1245x360 Rozměry balení (ŠxVxH) mm 1058x1380x x1456x x1380x x1380x438 MODULÁRNÍ VENKOVNÍ JEDNOTKY Model SDV4-252EA SDV4-280EA SDV4-335EA SDV4-400EA SDV4-450EA Chladicí výkon kw Příkon-chlazení kw Topný výkon kw Příkon-topení kw Rozsah prov. teplot-chlazení C -5 C~48 C -5 C~48 C -5 C~48 C -5 C~48 C -5 C~48 C Rozsah prov. teplot-topení C -20 C~21 C -20 C~21 C -20 C~21 C -20 C~21 C -20 C~21 C Napájení V-ph-Hz ~3Ph,50Hz ~3Ph,50Hz ~3Ph,50Hz Ph,50Hz ~3Ph,50Hz Hladina hluku db(a) Cirkulace vzduchu m 3 /h Výškový rozdíl jednotek m poloha venkovní j.:nahoře: max.70m; dole: max.50m Aktuální délka potrubí m Ekvivalentní délka potrubí m Celková délka potrubí m Hmotnost netto kg Hmotnost brutto kg Rozměry (ŠxVxH) mm 980x1615x x1615x x1615x x1615x x1615x756 Rozměry balení (ŠxVxH) mm 1044x1790x x1790x x1790x x1790x x1790x860 17

18 Nemodulární venkovní jednotky Poznámka: tyto jednotky nelze paralelně spojovat Funkce - Používá DC inverter kompresor - Vlastní SDV4 vylepšená technologie - Jednoduše se instaluje a šetří prostor - Stejná délka potrubí, výškové rozdíly, rozsah provozních teplot - Sjednocená konstrukce V Š E C H N Y J E D N O T K Y J S O U S E S T A V E N Y A T E S T O V Á N Y T A K, A B Y S E S N Í Ž I L P O Č E T P R O B L É M Ů P Ř I I N S T A L A C I Konvenční SDV modulární instalační kombinace 2 instalované venkovní jednotky DC inverterová nemodulární instalace Napájecí kabel Zemnící kabel Hlavní 10HP Vedlejší 10HP Zdroj energie Zemnící kabel Komunikační kabel Vyrovnávací plynové potrubí 1 a 2 Napájecí kabel Zemnící kabel Komunikační kabel Hlavní potrubí plyn/kapalina Rozbočovač Komunikační kabel Hlavní potrubí kapaliny Hlavní potrubí plynu 18 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

19 Nová konstrukce axiálního ventilátoru a mřížky Nová konstrukce mřížky snižuje odpor proudění vzduchu a zvyšuje průtok vzduchu Nový tvar ventilátoru snižuje hlučnost Nemodulární DC inverterové jednotky mohou být osazeny ventilačním potrubím (pro informace, prosím, konzultujte servisní manuál). Nová konstrukce umožňuje praktičtější údržbu. Nová konstrukce elektrické skříňky zjednodušuje instalaci a demontáž. Zákazník jen odšroubuje dva šroubky Elektrickou deskou lze otočit Kompresory jsou umístěny v přední části pro jednodušší údržbu a výměnu. NEMODULÁRNÍ VENKOVNÍ JEDNOTKY Model SDV4-252EAi SDV4-280EAi SDV4-335EAi SDV4-400EAi SDV4-450EAi SDV4-530EAi SDV4-560EAi Chladicí výkon kw Příkon-chlazení kw Topný výkon kw Příkon-topení kw Rozsah prov. teplot-chlazení C -5 C~48 C -5 C~48 C -5 C~48 C -5 C~48 C -5 C~48 C -5 C~48 C -5 C~48 C Rozsah prov. teplot-topení C -20 C~21 C -20 C~21 C -20 C~21 C -20 C~21 C -20 C~21 C -20 C~21 C -20 C~21 C Napájení V-ph-Hz ~3Ph,50Hz Hladina hluku db(a) Cirkulace vzduchu m 3 /h Výškový rozdíl jednotek m poloha venkovní j.:nahoře: max.70m; dole: max.50m Aktuální délka potrubí m Ekvivalentní délka potrubí m Celková délka potrubí m Hmotnost netto kg Hmotnost brutto kg Rozměry (ŠxVxH) mm 980x1615x x1615x x1615x800 Rozměry balení (ŠxVxH) mm 1044x1790x x1790x x1790x865 19

20 SPECIFIKACE VNITŘNÍCH JEDNOTEK 20 KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

21 PŘEHLED VNITŘNÍ JEDNOTKY Model (kw) Čtyřcestné kompaktní kazetové jednotky Čtyřcestné kazetové jednotky Kanálové jednotky Vysokotlaké kanálové jednotky Kanálové jednotky (s přívodem čerstvého vzduchu) Podstropně parapetní jednotky Nástěnné jednotky 21

22 ČTYŘCESTNÉ KOMPAKTNÍ KAZETOVÉ JEDNOTKY Model SDV4-22CA SDV4-28CA SDV4-36CA SDV4-45CA Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Příkon W Provoz Cirkul. vzduchu m 3 /h 414/313/ /313/ /409/ /409/314 Hladina hluku db(a) 38.1/33.4/ /33.4/ /35.6/ /35.6/28.8 Chladivo Type R410A R410A R410A R410A Rozměry (ŠxVxH) Rozměry balení (ŠxVxH) Hmotnost netto Hmotnost brutto Průměr potrubí Jednotka mm 630x265x x265x x265x x265x570 Panel mm 647x50x x50x x50x x50x647 Jednotka mm 675x285x x285x x285x x285x675 Panel mm 705x113x x113x x113x x113x705 Jednotka kg Panel kg Body kg Panel kg Kapalina mm Ø6.4 Ø6.4 Ø6.4 Ø6.4 Plyn mm Ø12.7 Ø12.7 Ø12.7 Ø12.7 Drenáž mm Ø25.0 Ø25.0 Ø25.0 Ø25.0 ČTYŘCESTNÉ KAZETOVÉ JEDNOTKY Model SDV4-56C4A SDV4-71C4A SDV4-80C4A SDV4-90C4A SDV4-100C4A SDV4-112C4A SDV4-140C4A Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Příkon W Provoz Cirkul. vzduchu m 3 /h 950/800/ /1010/ /1010/ /1300/ /1300/ /1300/ /1500/1280 Hladina hluku db(a) 42/38/35 45/42/39 45/42/39 48/45/43 48/45/43 48/45/43 50/47/44 Chladivo Type R410A R410A R410A R410A R410A R410A R410A Rozměry (ŠxVxH) Rozměry balení (ŠxVxH) Hmotnost netto Hmotnost brutto Průměr potrubí Jednotka mm 840x230x x230x x230x x300x x300x x300x x300x840 Panel mm 950x46x x46x x46x x46x x46x x46x x46x950 Jednotka mm 955x247x x247x x247x x317x x317x x317x x317x955 Panel mm 1035x90x x90x x90x x90x x90x x90x x90x1035 Jednotka kg Panel kg Body kg Panel kg Kapalina mm Ø9.5 Ø9.5 Ø9.5 Ø9.5 Ø9.5 Ø9.5 Ø9.5 Plyn mm Ø15.9 Ø15.9 Ø15.9 Ø15.9 Ø15.9 Ø15.9 Ø15.9 Drenáž mm Ø32.0 Ø32.0 Ø32.0 Ø32.0 Ø32.0 Ø32.0 Ø KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012

23 KANÁLOVÉ JEDNOTKY Model SDV4-22DA SDV4-28DA SDV4-36DA SDV4-45DA SDV4-56DA SDV4-71DA Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Příkon W Provoz Cirkul. vzduchu m 3 /h 570/530/410/ /530/410/ /530/410/ /850/667/ /850/667/ /1050/905/821 Statický tlak Pa 10~30(40 site setting) 10~30(40 site setting) 10~30(40 site setting) 10~30(40 site setting) 10~30(40 site setting) 10~30(40 site setting) Hladina hluku db(a) 38/35/32 38/35/32 40/38/36 41/40/36 41/40/36 43/40/36 Chladivo Type R410A R410A R410A R410A R410A R410A Rozměry (ŠxVxH) mm 700x210x x210x x210x x210x x210x x210x635 Rozměry balení (ŠxVxH) mm 915x290x x290x x290x x290x x290x x350x655 Hmotnost netto kg Hmotnost brutto kg Průměr potrubí Kapalina mm Ø6.4 Ø6.4 Ø6.4 Ø6.4 Ø9.5 Ø9.5 Plyn mm Ø12.7 Ø12.7 Ø12.7 Ø12.7 Ø15.9 Ø15.9 Drenáž mm Ø32.0 Ø32.0 Ø32.0 Ø32.0 Ø32.0 Ø32.0 Model SDV4-80DA SDV4-90DA SDV4-112DA SDV4-140DA Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Příkon W Provoz Cirkul. vzduchu m 3 /h (1558)/1350/1167/1033 (1558)/1350/1167/ Statický tlak Pa 10~50(60 site setting) 10~50(60 site setting) 10~80(100 site setting) 10~100(120 site setting) Hladina hluku db(a) 45/40/37 45/40/37 48/42/38 48/43/39 Chladivo Type R410A R410A R410A R410A Rozměry (ŠxVxH) mm 1140x270x x270x x270x x300x865 Rozměry balení (ŠxVxH) mm 1355x350x x350x x350x x375x920 Hmotnost netto kg Hmotnost brutto kg Průměr potrubí Kapalina mm Ø9.5 Ø9.5 Ø9.5 Ø9.5 Plyn mm Ø15.9 Ø15.9 Ø15.9 Ø15.9 Drenáž mm Ø32.0 Ø32.0 Ø32.0 Ø

24 VYSOKOTLAKÉ KANÁLOVÉ JEDNOTKY Model SDV4-200DHA SDV4-250DHA SDV4-280DHA Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Příkon W Provoz Cirkul. vzduchu m 3 /h 4180/3820/ /3820/ /3940/3300 Statický tlak Pa 50~250 50~250 50~250 Hladina hluku db(a) 59/55/52 59/55/52 59/55/52 Chladivo Type R410A R410A R410A Rozměry (ŠxVxH) mm 1443x470x x470x x470x810 Rozměry balení (ŠxVxH) mm 1509x570x x570x x570x964 Hmotnost netto kg Hmotnost brutto kg Průměr potrubí Kapalina mm Ø9.5 (double) Ø9.5 (double) Ø9.5 (double) Plyn mm Ø15.9 (double) Ø15.9 (double) Ø15.9 (double) Drenáž mm Ø32 Ø32 Ø32 KANÁLOVÉ JEDNOTKY (S PŘÍVODEM ČERSTVÉHO VZDUCHU) Model SDV4-125DFA SDV4-140DFA SDV4-200DFA SDV4-250DFA SDV4-280DFA Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Provoz Cirkul. vzduchu m 3 /h 1700/1350/ /1350/ /2650/ /2850/ /2850/2500 Statický tlak Pa 30~220 30~220 50~260 50~260 50~260 Hladina hluku db(a) 54/52/50 54/52/50 54/53/51 55/54/52 55/54/52 Chladivo Type R410A R410A R410A R410A R410A Rozměry (ŠxVxH) mm 1368x420x x420x x470x x470x x470x810 Rozměry balení (ŠxVxH) mm 1436x440x x440x x522x x522x x522x964 Hmotnost netto kg Hmotnost brutto kg Průměr potrubí Kapalina mm Ø9.5 Ø9.5 Ø9.5 Ø9.5 Ø9.5 Plyn mm Ø15.9 Ø15.9 Ø15.9 Ø15.9 Ø15.9 Drenáž mm Ø25.0 Ø25.0 Ø32 Ø32 Ø32 KOMERČNÍ KLIMATIZACE SINCLAIR 2011/ IZACE SDV4 12

25 PODSTROPNĚ PARAPETNÍ JEDNOTKY Model SDV4-36FA SDV4-45FA SDV4-56FA SDV4-71FA Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Příkon W Provoz Cirkulace vzduchu m 3 /h 650/570/ /600/ /600/ /600/500 Hladina hluku db(a) 40/38/36 43/41/38 43/41/38 43/41/38 Chladivo Type R410A R410A R410A R410A Rozměry (ŠxVxH) mm 990x660x x660x x660x x660x206 Rozměry balení (ŠxVxH) mm 1089x744x x744x x744x x744x296 Hmotnost netto kg Hmotnost brutto kg Průměr potrubí Kapalina mm Ø6.4 Ø6.4 Ø9.5 Ø9.5 Plyn mm Ø12.7 Ø12.7 Ø15.9 Ø15.9 Drenáž mm Ø25.0 Ø25.0 Ø25.0 Ø25.0 Model SDV4-80FA SDV4-90FA SDV4-112FA SDV4-140FA Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Příkon W Provoz Cirkulace vzduchu m 3 /h 1200/900/ /900/ /1860/ /1860/1730 Hladina hluku db(a) 45/43/40 45/43/40 47/45/42 47/45/42 Chladivo Type R410A R410A R410A R410A Rozměry (ŠxVxH) mm 1280x660x x660x x680x x680x244 Rozměry balení (ŠxVxH) mm 1379x744x x744x x760x x760x329 Hmotnost netto kg Hmotnost brutto kg Průměr potrubí Kapalina mm Ø9.5 Ø9.5 Ø9.5 Ø9.5 Plyn mm Ø15.9 Ø15.9 Ø15.9 Ø15.9 Drenáž mm Ø25.0 Ø25.0 Ø25.0 Ø25.0 NÁSTĚNNÉ JEDNOTKY Model SDV4-22HA-B SDV4-28HA-B SDV4-36HA-B SDV4-45HA-B SDV4-56HA-B Výkon Chlazení kw Topení kw Napájení V-Ph-H ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz ~1Ph,50Hz Příkon W Provoz Cirkul. vzduchu m 3 /h 580/500/ /500/ /500/ /760/ /760/950 Hladina hluku db(a) 35/32/29 35/32/29 35/32/29 40/38/34 40/38/34 Chladivo Type R410A R410A R410A R410A R410A Rozměry (ŠxVxH) mm 915x290x x290x x290x x315x x315x230 Rozměry balení (ŠxVxH) mm 1020x390x x390x x390x x415x x415x315 Hmotnost netto kg Hmotnost brutto kg Průměr potrubí Kapalina mm Ø6.4 Ø6.4 Ø6.4 Ø6.4 Ø9.5 Plyn mm Ø12.7 Ø12.7 Ø12.7 Ø12.7 Ø15.9 Drenáž mm Ø16.0 Ø16.0 Ø16.0 Ø16.0 Ø

26 Příslušenství V Š E C H N Y V N I T Ř N Í J E D N O T K Y J S O U S T A N D A R D N Ě V Y B A V E N Y D R Á T O V Ý M O V L A D A Č E M Klimatizační jednotky jsou standardně vybaveny bezdrátovými ovladači. Dle specifikace lze ovládat jednotky pomocí drátových a centrálních ovladačů s funkcí nastavení času zapnutí a vypnutí a s funkcí nadřazené kontroly systému. V kombinaci s elektroměrem a PC CONTROL (software) lze snadno změřit spotřebu zařízení jako celku, nebo skupin. OVLADAČE PC CONTROL program k obsluze a kontrole systému RM05 R05/BG KJR-10B KJR-12B CCM02 NIM05 Infra ovladač ke všem vnitřním jednotkám s výjimkou kazet. Infra ovladač ke kazetovým jednotkám. Drátový ovladač. Drátový ovladač s fukcí snímání teploty v místě instalace. Informační panel chodu venkovních jednotek. Hotelový modul, umožňuje zapnutí / vypnutí jednotky. CCM03 (CCM10) Centrální drátový ovladač s funkcí nastavení priority chlazení / topení. 26 CCM04 Týdenní časovač s možností nastavení 4 period zapnutí / vypnutí. CCM09 Centrální ovladač s týdenním časovačem. KOMERČNÍ KLIMATIZACE SDV4 SINCLAIR 2011/2012 DTS-634 Digitální elektroměr, který umožňuje měření spotřeby elektrické energie. AHU kit Sinclair SDV venkovní jednotky lze připojit na tuto propojující sadu, která vytváří ideální řešení pro připojení různých vzduchotechnických jednotek.
