Ortofoto ČR a revize katastru Možnosti a meze identifikace změn v obsahu vektorových katastrálních map. Doc. Ing. Jiří Šíma, CSc.

Transkript

1 Ortofoto ČR a revize katastru Možnosti a meze identifikace změn v obsahu vektorových katastrálních map Doc. Ing. Jiří Šíma, CSc.

2

3

4

5

6

7

8

9

10

11

12 rohy domů v úrovni terénu

13 rohy staveb v úrovni terénu

14 Hodnocení absolutní polohové přesnosti Ortofota ČR 2015 Zkušební lokalita k.ú. Libějice (okres Tábor) k.ú. Strmilov (okres J. Hradec) Způsob geodetického zaměření kontrolních bodů GPS-RTK + totální stanice (KK 2 až 3) po zhuštění PPBP polární a ortogonální metodou (KK 3) Kontrolní body zaměřil GEFOS, s. r. o., České Budějovice Geod. kancelář Hoška-Komárek JH Druh kontrolních bodů paty sloupů NN v extravilánu rohy domů v úrovni terénu Digitální LMS realizoval GEOREAL, spol. s r. o., Plzeň GEOREAL, spol. s r. o., Plzeň Měřítko digitálního LMS 1 : : Kamera: výrobce/typ Vexcel UltraCam Xp Vexcel UltraCam Xp Typ objektivu / f = normální f = 100,5 mm normální f = 100,5 mm Pixel digitálního senzoru 6 μm 6 μm Rozlišení Ortofota ČR cm na zemi 25 cm na zemi Zhotovitel Ortofota ČR Zeměměřický úřad, ZO Pardubice Zeměměřický úřad, ZO Pardubice Počet kontrolních bodů Systematická chyba c y 0,11 m +0,01 m Systematická chyba c x +0,20 m 0,23 m Směrodatná odchylka σ y 0,15 m 0,16 m Směrodatná odchylka σ x 0,18 m 0,20 m Střední souř. chyba m xy 0,23 m 0,24 m v jednotkách pixel 0,9 pixelu 1,0 pixel Poznámka: na žádném z kontrolovaných bodů nebyla souřadnicová chyba větší než 2,5 m xy

15 Hodnocení absolutní polohové přesnosti Ortofota ČR 2015 a 2014 Zkušební lokalita k.ú. Bolevec (Plzeň-město) k.ú. Pardubice (Pardubice) Způsob geodetického zaměření kontrolních bodů geodetické měření pro tvorbu KM v měřítku 1 : 1000 (KK 3) GPS-RTK a totální stanice (2013) (KK 2 a 3) Kontrolní body zaměřil KÚ Plzeň-město (1956, 2003) Zeměměřický úřad, ZO Pardubice Druh kontrolních bodů rohy panel. domů v úrovni terénu rohy staveb v úrovni terénu Digitální LMS realizoval GEOREAL, spol. s r. o., Plzeň ARGUS Geo Systems, s.r.o. Měřítko digitálního LMS 1 : (2015) 1 : (2014) Kamera: výrobce/typ Vexcel UltraCam Xp Vexcel UltraCam Xp Typ objektivu / f = normální f = 100,5 mm normální f = 100,5 mm Pixel digitálního senzoru 6 μm 6 μm Rozlišení Ortofota ČR cm na zemi 25 cm na zemi Zhotovitel Ortofota ČR Zeměměřický úřad, ZO Pardubice Zeměměřický úřad, ZO Pardubice Počet kontrolních bodů Systematická chyba c y +0,05 m +0,01 m Systematická chyba c x 0,11 m 0,23 m Směrodatná odchylka σ y 0,22 m 0,20 m Směrodatná odchylka σ x 0,23 m 0,26 m Střední souř. chyba m xy 0,24 m 0,29 m v jednotkách pixel 1,0 pixel 1,2 pixelu Poznámka: na žádném z kontrolovaných bodů nebyla souřadnicová chyba větší než 2,5 m xy

16 Zneužití Ortofota ČR Vysoká absolutní přesnost Ortofota ČR vůči souřadnicovému referenčnímu systému S-JTSK může vyvolat pokušení odsouvat polohové souřadnice jednoznačně identifikovatelných bodů v úrovni terénu při vyhotovení geometrického plánu! Nemůže však být standardně dosaženo kódu kvality souřadnice KK = 3, tj. střední souřadnicové chyby 0,14 m

17 Předměty revize katastru podle 43 katastrální vyhlášky č. 87/2017 Sb. hranice pozemků obvody budov a vodních děl druh pozemku způsob využití pozemku typ stavby a způsob využití další prvky polohopisu

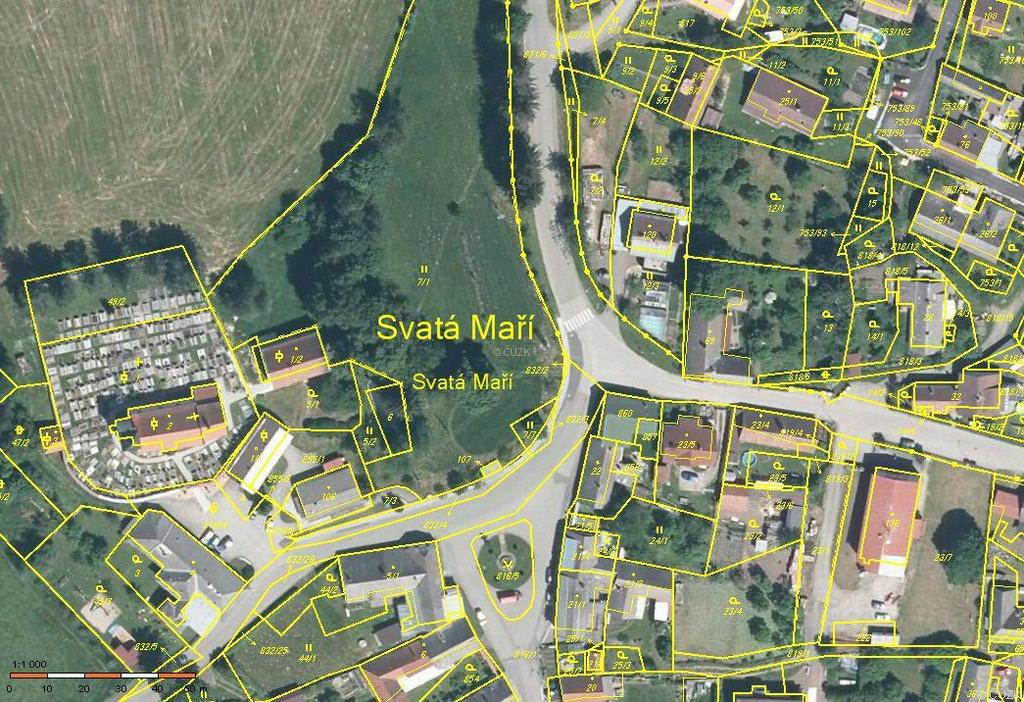

18 Identifikace změn vlastnických hranic pozemků, obvodů budov a vodních děl plot dřevěný, kovový, živý (nezakrytý stromy) ohradní zeď (nezakrytá stromy) vnější obvod stavby a vodního díla většina hranic pozemků v extravilánu všechny hranice pozemků evidovaných zjednodušeným způsobem

19

20

21

22

23

24 11 m

25 13 m

26 11 m 25 o

27 16 m 3375 m 2

28 19 m

29 7 m

30 Identifikace změn druhu pozemku na Ortofotu ČR orná půda chmelnice vinice zahrada ovocný sad trvalý travní porost lesní pozemek vodní plocha (vodní tok, vodní nádrž) zastavěná plocha a nádvoří ostatní plocha

31

32

33 Identifikace změn využití pozemků na Ortofotu ČR skleník plantáž dřevin rybník koryto vodního toku vodní nádrž přírodní vodní nádrž umělá dráha dálnice silnice I. III. třídy ostatní komunikace ostatní dopravní plocha okrasná zeleň, park sportoviště (nekrytá) pohřebiště skládka fotovoltaická elektrárna vedení VN a VVN mez, stráň

34 35 m

35 80 m

36

37

38

39

40

41

42 Nejistá identifikace využití pozemku na ortofotu les jiný než hospodářský lesní pozemek s budovou zamokřená plocha společný dvůr zbořeniště kulturní plocha manipulační a skladová plocha jiná plocha neplodná půda

43

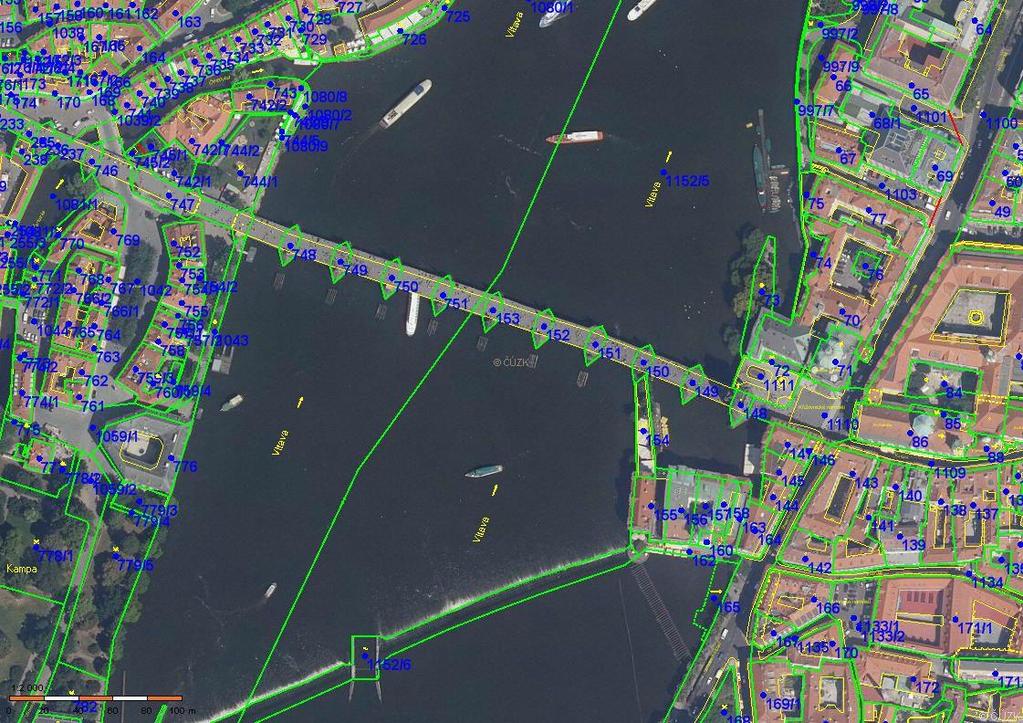

44 Identifikace dalších prvků polohopisu most propustek a tunel v násypu obvod budovy hlavní stavby, která je součástí pozemku nebo součástí práva stavby obvod budovy vedlejší stavby, která je součástí pozemku nebo součástí práva stavby

45

46

47

48

49

50

51

52 Děkuji za pozornost
