1 Vyhotovování geometrických plánů v Česku Karel Štencel karel.stencel@cuzk.cz 24. slovenské geodetické dni Trnava, 10. listopadu 2016

2 Obsah prezentace Právní úprava Digitalizace katastrálních map Poskytování podkladů Vyhotovení GP Převzetí a potvrzení GP katastrálním úřadem Stránka 2

3 Právní úprava Zákon o zeměměřictví Zeměměřickými činnostmi jsou činnosti při vyhotovování geometrických plánů a vytyčování hranic pozemků, Zeměměřické činnosti jsou oprávněny vykonávat pouze odborně způsobilé osoby. Za odborně způsobilou osobu k výkonu zeměměřických činností se považuje fyzická osoba s ukončeným středoškolským nebo vysokoškolským vzděláním zeměměřického směru. Stránka 3

4 Právní úprava Zákon o zeměměřictví Výsledky zeměměřických činností využívané pro správu a vedení katastru nemovitostí musí být ověřeny fyzickou osobou, které bylo uděleno úřední oprávnění pro ověřování výsledků zeměměřických činností. Úřední oprávnění se udělí fyzické osobě na podkladě její písemné žádosti, jestliže a) je plně způsobilá k právním úkonům a bezúhonná, b) má ukončené VŠ vzdělání zeměměřického směru alespoň magisterského studijního programu a poté vykonala v ČR nejméně 5 let odborné praxe v zeměměřických činnostech, pro které žádá o udělení úředního oprávnění, a c) úspěšně složila zkoušku odborné způsobilosti. Stránka 4

5 Právní úprava Katastrální zákon GP je technický podklad pro vyhotovování listin, GP je neoddělitelnou součástí listiny, podle které má být proveden zápis do katastru GP musí být ověřen, že svými náležitostmi a přesností odpovídá platným právním předpisům, a opatřen souhlasem katastrálního úřadu s očíslováním parcel Ověření i potvrzení GP je řešeno elektronicky Pro klienta se poté vyhotovuje stejnopis v listinné formě Stránka 5

6 Digitalizace katastrálních map K digitalizováno 95 % k.ú. nebo částí Ve všech krajích přes 93%. Z celkového počtu nebylo k digitalizováno 724 kat. území (tj. 5%) 758 k.ú. je digitalizováno částečně. 40% území DKM 60% KMD, KM-D (v S-SK) nebo nedigitalizováno Stránka 6

7 Digitalizace katastrálních map Digitální katastrální mapa (DKM) Výsledek přímých měření, tj. nové mapování, instrukce A, ZMVM, THM, pozemkové úpravy, Decimetrová přesnost Katastrální mapa digitalizovaná (KMD), KM-D (v S-SK) Vektorizace map 1:2880 po transformacích rastrů na zaměřené body, Řádově metrová přesnost 150 mil. podrobných bodů, 50% s kódem kv. 3 Stránka 7

8 Digitalizace katastrálních map Stránka 8

9 DKM Digitalizace katastrálních map DKM KMD V katastrální mapě jsou zobrazeny výsledky číselných i nečíselných měření společně, tj. v jedné vrstvě parcel KN Homogenitu kresby v mapě chrání při její aktualizaci princip dvojích souřadnic Parcely zjednodušené evidence (registra E) jsou při digitalizaci převáděny na parcely KN Stránka 9

10 Poskytování podkladů Základní informace jsou dostupné na internetu a jsou poskytovány bezplatně Webové stránky ČÚZK Nahlížení do KN Dálkový přístup do KN Geoportál Stránka 10

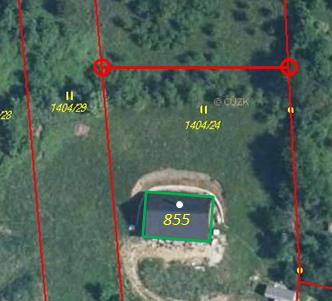

11 Poskytování podkladů 1404/ Pardubice, Potvrzování GP Stránka 11

12 Stránka 12

13 Stránka 13

14

15

16 Poskytování podkladů Podrobnější data katastru nemovitostí vyhotovitel GP objednává em u příslušného KP. Výměnný formát vektorových dat SGI a dat SPI Kopie předchozích výsledků zeměměřických činností (do 11/2016) Rastrová data map dřívějších evidencí Poskytnutí je pro potřeby vyhotovení GP nebo vytyčení bezplatné. Stránka 16

17 Stránka 17

18 Poskytování podkladů přehled ZPMZ Od 11/2016 dostupné ZPMZ (elektronické + naskenované) Aktuálně naskenováno 3,2 mil. ZPMZ Zobrazování přehledů ZPMZ v Nahlížení do KN V Nahlížení do KN bude interaktivní webový formulář, který umožní vyhledání a stažení ZPMZ Stránka 18

19 Stránka 19

20 Poskytování podkladů přehled ZPMZ ZPMZ, které ještě nebudou naskenovány bude možné objednat u KP Naskenován minimálně náčrt, popisové pole a seznam souřadnic Jen v případě potřeby nahlédnutí např. do protokolu o výpočtech bude třeba navštívit KP Stránka 20

21 Poskytování podkladů KP přiděluje na žádost vyhotovitele číslo ZPMZ a nová parcelní čísla resp. jejich podlomení Má-li vyhotovitel zřízen účet pro webové služby GP (WSGP), obslouží se sám. Stránka 21

22 Poskytování podkladů pro vyhotovení GP a vytyčení hranic WEBOVÁ SLUŽBA Stránka 22

23 Webová služba - WSGP Spuštěna od 8/2015. Slouží k výdeji dat, přidělování (rezervování) čísel ZPMZ a parcel, a dále k předávání GP k potvrzení. Uživatel musí mít vlastní SW, který se službou umí komunikovat Pro založení zákaznického účtu nutná registrace na základě žádosti na ČÚZK Služba je bezplatná. Stránka 23

24 Webová služba - WSGP Určena pro vyhotovitele a ověřovatele GP rezervace čísel ZPMZ rezervace parcelních čísel a podlomení rezervace čísel bodů PPBP rušení těchto rezervací vytvoření požadavku na export souboru s výměnným formátem (vektorová data SGI + SPI) Stránka 24

25 WSGP pro poskytování podkladů Doposud bylo sjednáno 500 účtů Vyřízeno případů poskytnutí služeb Stránka 25

26 Stránka 26

27 Vyhotovení GP Měřené souřadnice pouze v S-JTSK Pro transformace výsledků měření GNSS lze využít transformační služby: ETRS S-JTSK/05 S-JTSK ČÚZK zveřejňuje transformační SW a schvaluje SW jiných poskytovatelů se zapracovanou transformací Měření se připojuje na body bodových polí nebo na identické body v S-JTSK po jejich ověření Měření musí být provedeno tak, aby souřadnice byly určeny s přesností m xy = 0,14 m. Stránka 27

28 Poskytování podkladů 1404/ Pardubice, Potvrzování GP Stránka 28

29 Vyhotovení GP Podrobný bod může mít dvoje souřadnice poloha (vždy, jen S-JTSK a s přesností m xy = 0,14m) obraz (pokud je třeba výsledek přizpůsobit do mapy) Odpovídá historicky osvědčenému způsobu vedení kat. map. Geodet tedy může předávat výsledek s kódy kvality nových podrobných bodů horšími než 3 Souřadnice polohy těchto bodů pak lze využít jako geometrický základ navazujících měření Stránka 29

30 Vyhotovení GP Zpřesnění stávající hranice je možné pouze v případě předložení souhlasného prohlášení sousedních vlastníků => Jedny souřadnice Měřené se zobrazí i v mapě Stránka 30

31 Vyhotovení GP => Dvoje souřadnice 1. obraz v mapě 2. měřené Stránka 31

32 Vyhotovení GP Rozsah prací a možnost zobrazit výsledek měření v katastru vyplývá z požadavků objednatele a jeho shody se sousedními vlastníky. Novela katastrální vyhlášky zavádí možnost zpřesnění stabilizované hranice i v případě, že sousední vlastník po seznámení s výsledky měření nevyjádří nesouhlas. Stránka 32

33 Převzetí a potvrzení GP katastrálním úřadem 1. Příjem podání Žádost, GP, ZPMZ a datový soubor ve výměnném formátu vše v elektronické podobě Osobně na datovém médiu Datovou schránkou na podatelnu KP Stránka 33

34 Převzetí a potvrzení GP katastrálním úřadem 2. Zaslání podkladu pro platbu, případně výzvy k zaplacení správního poplatku Stránka 34

35 Převzetí a potvrzení GP katastrálním úřadem 3. Platba správního poplatku Inkaso Bezhotovostně převodem Hotovostně na pokladně Kolkem 4. Příprava návrhu změn budoucího stavu Import výměnného formátu předaného geodetem Návrh změn v SPI Návrh změn v SGI Kontroly návrhu změn Potvrzení návrhu změn Stránka 35

36 Převzetí a potvrzení GP katastrálním úřadem Stránka 36

37 Převzetí a potvrzení GP katastrálním úřadem 5. Verifikace Kontrola platnosti e-podpisu žadatele a připojení časového razítka 6. Kontrola souladu GP s očíslováním parcel a dalších náležitostí 7. Potvrzení GP umístění viditelného podpisu pomocí speciálního SW 8. Import potvrzeného GP do ISKN DMS 9. Předání potvrzeného GP Způsob: osobní převzetí, , datová schránka Stránka 37

38 Převzetí a potvrzení GP katastrálním úřadem Pokud GP obsahuje vady bránící jeho potvrzení, vrátí jej KÚ žadateli s písemným odůvodněním a seznamem závad Musí následovat nová žádost, a to včetně úhrady správního poplatku Stránka 38

39 Děkuji za Vaši pozornost! Karel Štencel Stránka 39
