C. REGULÁTORY TLAKU A TEPLOTY

Rozměr: px

Začít zobrazení ze stránky:

Download "C. REGULÁTORY TLAKU A TEPLOTY"

Ladislav Mašek
před 9 lety
Počet zobrazení:

1 C. REGULÁTORY TLAKU A TEPLOTY C.1. REGULÁTOR TLAKU A PODTLAKU VLNOVCOVÝ 59 C.2. REGULÁTOR TLAKU MEMBRÁNOVÝ. 60 C.3. REGULÁTOR DIFERENCE TLAKU. 61 C.4. REGULÁTOR TEPLOTY 62 C.5. OMEZOVAČ MAXIMÁLNÍ TEPLOTY C.6. OMEZOVAČ TLAKU A PODTLAKU

2 58

Regulátory tlaku - manostaty Regulátory teploty - termostaty Jsou určeny pro dvoupolohovou regulaci tlaků, teplot a diference tlaků s širokou možností použití v průmyslu i domácnostech.

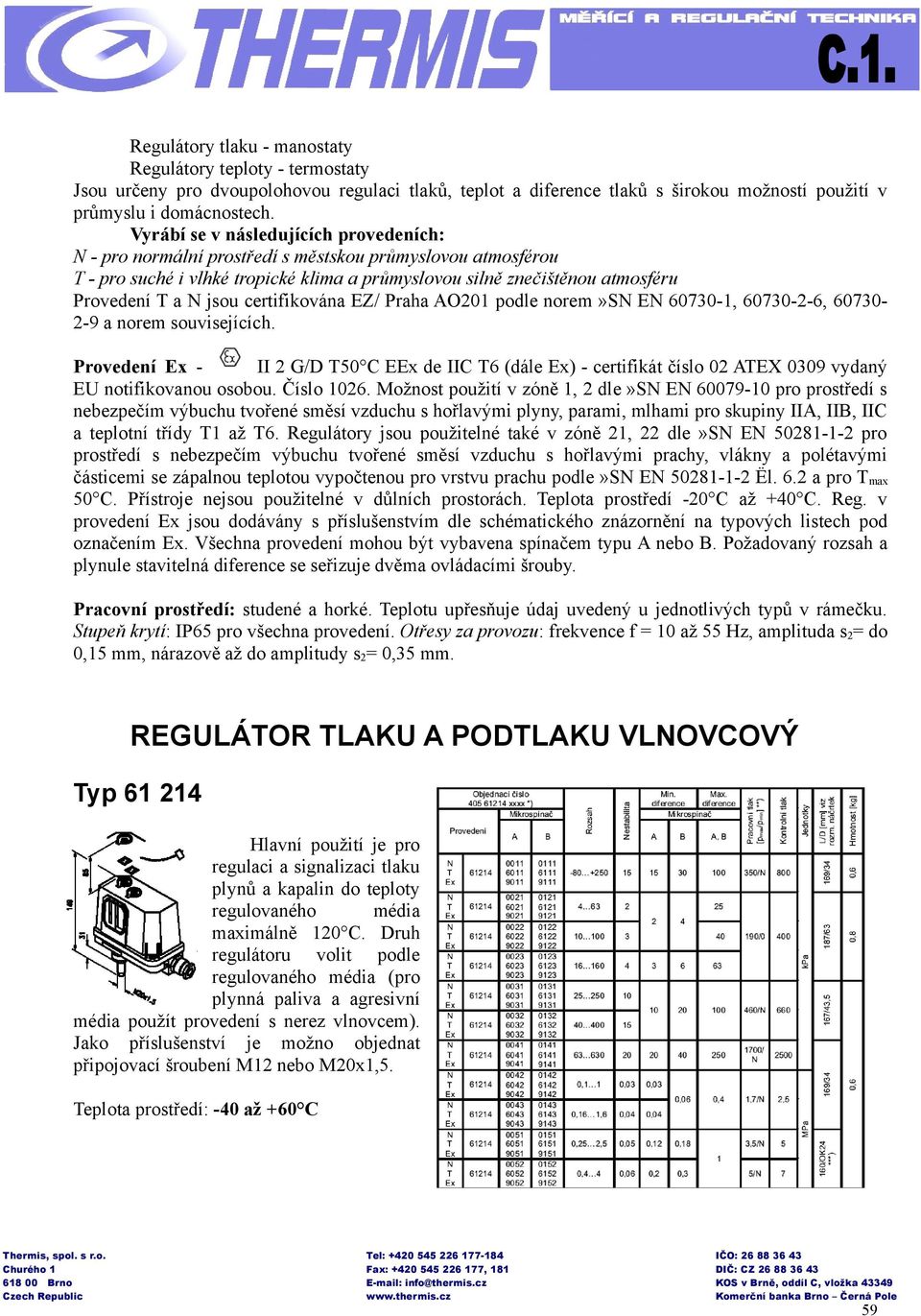

3 Regulátory tlaku - manostaty Regulátory teploty - termostaty Jsou určeny pro dvoupolohovou regulaci tlaků, teplot a diference tlaků s širokou možností použití v průmyslu i domácnostech. Vyrábí se v následujících provedeních: N - pro normální prostředí s městskou průmyslovou atmosférou T - pro suché i vlhké tropické klima a průmyslovou silně znečištěnou atmosféru Provedení T a N jsou certifikována EZ/ Praha AO201 podle norem»sn EN , , a norem souvisejících. Provedení Ex - II 2 G/D T50 C EEx de IIC T6 (dále Ex) - certifikát číslo 02 ATEX 0309 vydaný EU notifikovanou osobou. Číslo Možnost použití v zóně 1, 2 dle»sn EN pro prostředí s nebezpečím výbuchu tvořené směsí vzduchu s hořlavými plyny, parami, mlhami pro skupiny IIA, IIB, IIC a teplotní třídy T1 až T6. Regulátory jsou použitelné také v zóně 21, 22 dle»sn EN pro prostředí s nebezpečím výbuchu tvořené směsí vzduchu s hořlavými prachy, vlákny a polétavými částicemi se zápalnou teplotou vypočtenou pro vrstvu prachu podle»sn EN Ël. 6.2 a pro T max 50 C. Přístroje nejsou použitelné v důlních prostorách. Teplota prostředí -20 C až +40 C. Reg. v provedení Ex jsou dodávány s příslušenstvím dle schématického znázornění na typových listech pod označením Ex. Všechna provedení mohou být vybavena spínačem typu A nebo B. Požadovaný rozsah a plynule stavitelná diference se seřizuje dvěma ovládacími šrouby. Pracovní prostředí: studené a horké. Teplotu upřesňuje údaj uvedený u jednotlivých typů v rámečku. Stupeň krytí: IP65 pro všechna provedení. Otřesy za provozu: frekvence f = 10 až 55 Hz, amplituda s 2 = do 0,15 mm, nárazově až do amplitudy s 2 = 0,35 mm. REGULÁTOR TLAKU A PODTLAKU VLNOVCOVÝ Typ regulaci a signalizaci tlaku plynů a kapalin do teploty regulovaného média maximálně 120 C. Druh regulátoru volit podle regulovaného média (pro plynná paliva a agresivní média použít provedení s nerez vlnovcem). Jako příslušenství je možno objednat připojovací šroubení M12 nebo M20x1,5. Teplota prostředí: -40 až +60 C 59

certifikována EZ/ Praha AO201 podle norem»sn EN 60730-1, 60730-2-6, 60730-2-9 a norem souvisejících.

4 REGULÁTOR TLAKU MEMBRÁNOVÝ Typ Pro vysoké tlaky pro regulaci a signalizaci tlaků. Regulované médium nesmí agresivně působit na části regulátoru, se kterými přijde do styku, ani nesmí obsahovat nečistoty, které by znemožňovaly správnou funkci. Dodává se s nerezovým čidlem (ocel tř. 17) a membránou z fluorouhlíkové nebo etylen-propylenové pryže. Regulátory s etylen-propylenovou membránou v čidle jsou určeny pro horkou vodu, brzdové a chladící kapaliny apod. Teplota media max. 120 C. Regulátory s fluorouhlíkovou membránou v čidle jsou určeny např. pro páru, paliva, oleje, některé kyseliny a zásady. Teplota media max. 200 C. Teplota prostředí: -10 až +60 C. Typ S nastavenou hodnotou pro regulaci a signalizaci tlaků. Regulované médium nesmí agresivně působit na části regulátoru, se kterými přijde do styku, ani nesmí obsahovat nečistoty, které by znemožňovaly správnou funkci. Regulátory mají fluorouhlíkovou membránu v nerezovém čidle (ocel SN ) a jsou určeny např. pro páru, paliva, oleje, některé kyseliny a zásady. Teplota média max. 200 C. Dodávají se seřízeny na hodnoty podle tabulky. Typ přesnou regulaci a signalizaci nízkých tlaků neagresivních plynů a kapalin, včetně topných látek a spalin do max. teploty 90 C a jmenovitého přetlaku 10kPa. Jako příslušenství je možno objednat připojovací šroubení M12x1,5 Teplota prostředí: -10 až +60 C. Teplota prostředí: -20 až +60 C- N,T; -20 až +40 C- Ex. 60

17) a membránou z fluorouhlíkové nebo etylen-propylenové pryže. Regulátory s etylen-propylenovou membránou v čidle jsou určeny pro horkou vodu, brzdové a chladící kapaliny apod. Teplota media max.

REGULÁTOR DIFERENCE TLAKU Typ 61 220 pro přesnou regulaci a signalizaci rozdílu dvou tlaků neagresivních plynů a kapalin, včetně topných látek a spalin do max.

5 REGULÁTOR DIFERENCE TLAKU Typ pro přesnou regulaci a signalizaci rozdílu dvou tlaků neagresivních plynů a kapalin, včetně topných látek a spalin do max. teploty 90 C a jmenovitého přetlaku 10 kpa. Jako příslušenství je možno objednat připojovací šroubení M12x1,5. Teplota prostředí: -10 až +60 C Typ Typ pro přesnou regulaci a signalizaci rozdílu dvou tlaků neagresivních plynů a kapalin, včetně topných látek a spalin do max. teploty 90 C a jmenovitého přetlaku 2,5 MPa. Jako příslušenství je možno objednat připojovací šroubení M12x1,5. Teplota prostředí: -10 až +60 C 61

Teplota prostředí: -10 až +60 C Typ 61 215 Typ 61 215 pro přesnou regulaci a signalizaci rozdílu dvou tlaků neagresivních plynů a kapalin, včetně

REGULÁTOR TEPLOTY Typ 61 113- Prostorový jednoduchou regulaci a signalizaci teplot v prostoru (haly apod.).

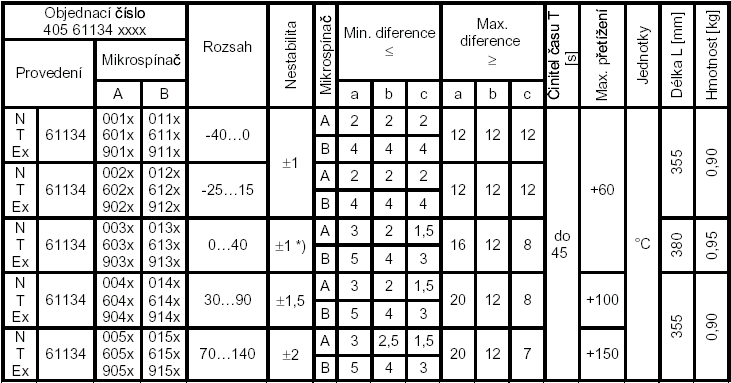

6 REGULÁTOR TEPLOTY Typ Prostorový jednoduchou regulaci a signalizaci teplot v prostoru (haly apod.). Teplota prostředí: -40 až +60 C-N,T -20 až 40 C- Ex Typ Kapilárový regulaci a signalizaci teplot s možností umístění vlastního regulátoru mimo regulované médium. Na objednávku je možno dodat jímky v mosazném nebo nerezovém provedení se závity M27x2 nebo G3/4, návarky se závity M27x2 nebo G3/4 a pryžové průchodky do stěn. Teplota prostředí: -40 až +60 C- N,T -20 až +40 C- Ex Typ Stonkový regulaci a signalizaci teplot s možností uchycení regulátoru přímo v místě měřené teploty pomocí jímky, která je nedílnou součástí regulátoru. Je možno dodat jímky v mosazném nebo nerezovém provedení se závity M27x2 nebo G3/4, návarky se závity M27x2 nebo G3/4 a pryžové průchodky do stěn. Teplota prostředí: -40 až +60 C- N,T -20 až +40 C- Ex 62

Na objednávku je možno dodat jímky v mosazném nebo nerezovém provedení se závity M27x2 nebo G3/4, návarky se závity M27x2 nebo G3/4 a pryžové průchodky do stěn.

7 OMEZOVAČ MAXIMÁLNÍ TEPLOTY Typ Stonkový pro jištění zařízení před tepelným přetížením s možností uchycení omezovače místě jištění teploty pomocí jímky, který je nedílnou součástí omezovače. Pohotovostní poloha se ovládá tlačítkem RESET. Je možno dodat jímky v mosazném nebo nerezovém proveden se závity M27x2 nebo G3/4, návarky se závity M27x2 nebo G3/4 a pryžové průchodky do stěn. Teplota prostředí: -30 až +60 C Typ Kapilárový jištění zařízení před tepelným přetížením s možností umístění omezovače mimo regulované médium. Pohotovostní poloha se ovládá tlačítkem RESET. Na objednávku je možno dodat jímky v mosazném nebo nerezovém provedení se závity M27x2 nebo G3/4, návarky se závity M27x2 nebo G3/4 a pryžové průchodky do stěn. Typ Prostorový Teplota prostředí: -40 až +60 C jištění prostoru před tepelným přetížením. v Teplota prostředí: -40 až +60 C 63

Teplota prostředí: -30 až +60 C Typ 61 127- Kapilárový jištění zařízení před tepelným přetížením s možností umístění omezovače mimo regulované médium. Pohotovostní poloha se ovládá tlačítkem RESET.

OMEZOVAČ TLAKU A PODTLAKU Typ 61 216- Vlnovcový Hlavní použití je pro jištění před tlakovým přetížením. Je použitelný pro plyny a kapaliny do teploty média maximálně 120 C.

8 OMEZOVAČ TLAKU A PODTLAKU Typ Vlnovcový Hlavní použití je pro jištění před tlakovým přetížením. Je použitelný pro plyny a kapaliny do teploty média maximálně 120 C. Druh omezovače volit podle regulovaného média (pro plynná paliva a agresivní média použít provedení s nerez vlnovcem). Jako příslušenství je možno objednat připojovací šroubení M12 nebo M20x1,5. Teplota prostředí: -40 až +60 C 64

Druh omezovače volit podle regulovaného média (pro plynná paliva a agresivní média použít provedení
