1 Testovací karty Leneta Opacitní karty: Karty Penopac: Zobrazovací karty: Zobrazovací opacitní karty: Karty pro krycí schopnost: Karty pro nátěry aplikované štětcem: Karty pro dvojíté aplikátory: Nenatřené karty: Karty se stupnicí šedé: Karty pro stříkané povlaky: Karty pro testy odolnosti: Karty Metopac TM : Karty pro tiskařské inkousty: Tyto karty jsou určeny pro testování krycí mohutnosti nátěrových hmot pomocí velkých černých a bílých ploch. Kombinují testy opacity a penetrace na jedné testovací kartě. Používají diagonální vzorky pro ukázku viditelnosti a krycí mohutnosti nátěrových hmot. Kombinují velké černé a bílé plochy s diagonálními vzorky. Tyto karty jsou větší než ostatní a slouží k měření krycí schopnosti nátěrových hmot. Tyto karty jsou vyrobeny z tvrdého papíru a slouží pro testování nátěrových hmot, které jsou aplikované pomocí štětce nebo válečku. Tyto karty se používají ve spojení s dvojítými aplikátory filmu pro testování dvou nátěrových hmot současně. Polopropustné karty, které jsou ideální pro testování průhledných nátěrových hmot a skvrn. Tyto karty obsahují řadu proužků, jejichž kontrast se zvyšuje. Jsou ideální pro testování krycí mohutnosti nátěrových hmot. Nalepovací karty, které jsou obvykle aplikovány na kovové panely pro testování stříkaných povlaků a OEM nátěrů. Tyto karty jsou používány pro testování opotřebení nátěrových hmot pomocí přístroje Elcometer Natřené ocelové panely, které jsou určené pro měření krycí mohutnosti práškových barev. Používají se pro testivání kvality inkoustů. Testovací karty Leneta mohou být použity v souladu s následujícími normami: ASTM D 344 ASTM D2243 DIN ISO 2814 ASTM D2805 ASTM D3022 FTMS 141A M4121

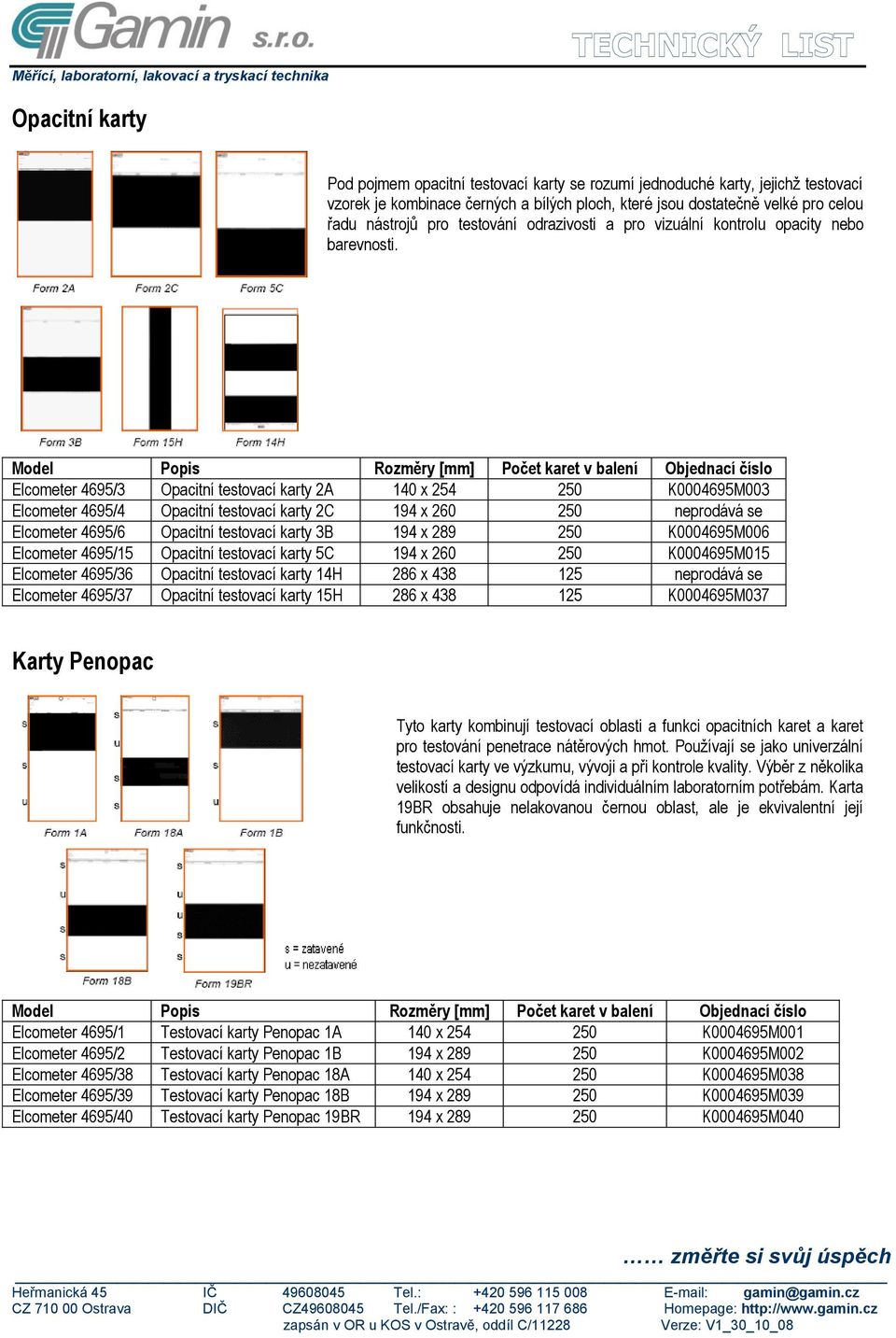

2 Opacitní karty Pod pojmem opacitní testovací karty se rozumí jednoduché karty, jejichž testovací vzorek je kombinace černých a bílých ploch, které jsou dostatečně velké pro celou řadu nástrojů pro testování odrazivosti a pro vizuální kontrolu opacity nebo barevnosti. Elcometer 4695/3 Opacitní testovací karty 2A 140 x K M003 Elcometer 4695/4 Opacitní testovací karty 2C 194 x neprodává se Elcometer 4695/6 Opacitní testovací karty 3B 194 x K M006 Elcometer 4695/15 Opacitní testovací karty 5C 194 x K M015 Elcometer 4695/36 Opacitní testovací karty 14H 286 x neprodává se Elcometer 4695/37 Opacitní testovací karty 15H 286 x K M037 Karty Penopac Tyto karty kombinují testovací oblasti a funkci opacitních karet a karet pro testování penetrace nátěrových hmot. Používají se jako univerzální testovací karty ve výzkumu, vývoji a při kontrole kvality. Výběr z několika velikostí a designu odpovídá individuálním laboratorním potřebám. Karta 19BR obsahuje nelakovanou černou oblast, ale je ekvivalentní její funkčnosti. Elcometer 4695/1 Testovací karty Penopac 1A 140 x K M001 Elcometer 4695/2 Testovací karty Penopac 1B 194 x K M002 Elcometer 4695/38 Testovací karty Penopac 18A 140 x K M038 Elcometer 4695/39 Testovací karty Penopac 18B 194 x K M039 Elcometer 4695/40 Testovací karty Penopac 19BR 194 x K M040

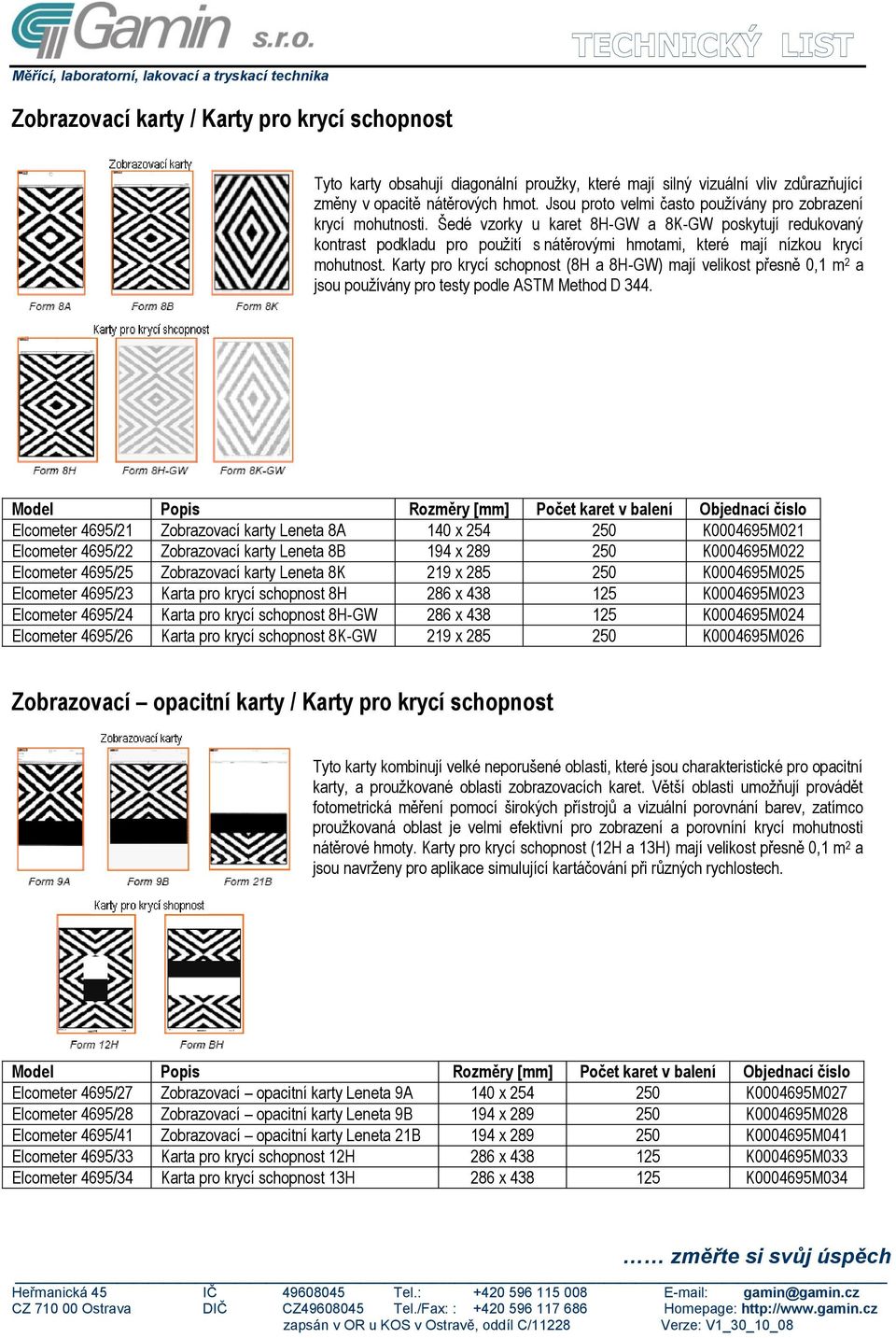

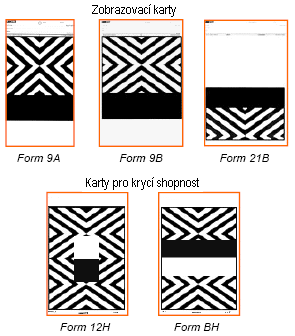

3 Zobrazovací karty / Karty pro krycí schopnost Tyto karty obsahují diagonální proužky, které mají silný vizuální vliv zdůrazňující změny v opacitě nátěrových hmot. Jsou proto velmi často používány pro zobrazení krycí mohutnosti. Šedé vzorky u karet 8H-GW a 8K-GW poskytují redukovaný kontrast podkladu pro použití s nátěrovými hmotami, které mají nízkou krycí mohutnost. Karty pro krycí schopnost (8H a 8H-GW) mají velikost přesně 0,1 m 2 a jsou používány pro testy podle ASTM Method D 344. Elcometer 4695/21 Zobrazovací karty Leneta 8A 140 x K M021 Elcometer 4695/22 Zobrazovací karty Leneta 8B 194 x K M022 Elcometer 4695/25 Zobrazovací karty Leneta 8K 219 x K M025 Elcometer 4695/23 Karta pro krycí schopnost 8H 286 x K M023 Elcometer 4695/24 Karta pro krycí schopnost 8H-GW 286 x K M024 Elcometer 4695/26 Karta pro krycí schopnost 8K-GW 219 x K M026 Zobrazovací opacitní karty / Karty pro krycí schopnost Tyto karty kombinují velké neporušené oblasti, které jsou charakteristické pro opacitní karty, a proužkované oblasti zobrazovacích karet. Větší oblasti umožňují provádět fotometrická měření pomocí širokých přístrojů a vizuální porovnání barev, zatímco proužkovaná oblast je velmi efektivní pro zobrazení a porovníní krycí mohutnosti nátěrové hmoty. Karty pro krycí schopnost (12H a 13H) mají velikost přesně 0,1 m 2 a jsou navrženy pro aplikace simulující kartáčování při různých rychlostech. Elcometer 4695/27 Zobrazovací opacitní karty Leneta 9A 140 x K M027 Elcometer 4695/28 Zobrazovací opacitní karty Leneta 9B 194 x K M028 Elcometer 4695/41 Zobrazovací opacitní karty Leneta 21B 194 x K M041 Elcometer 4695/33 Karta pro krycí schopnost 12H 286 x K M033 Elcometer 4695/34 Karta pro krycí schopnost 13H 286 x K M034

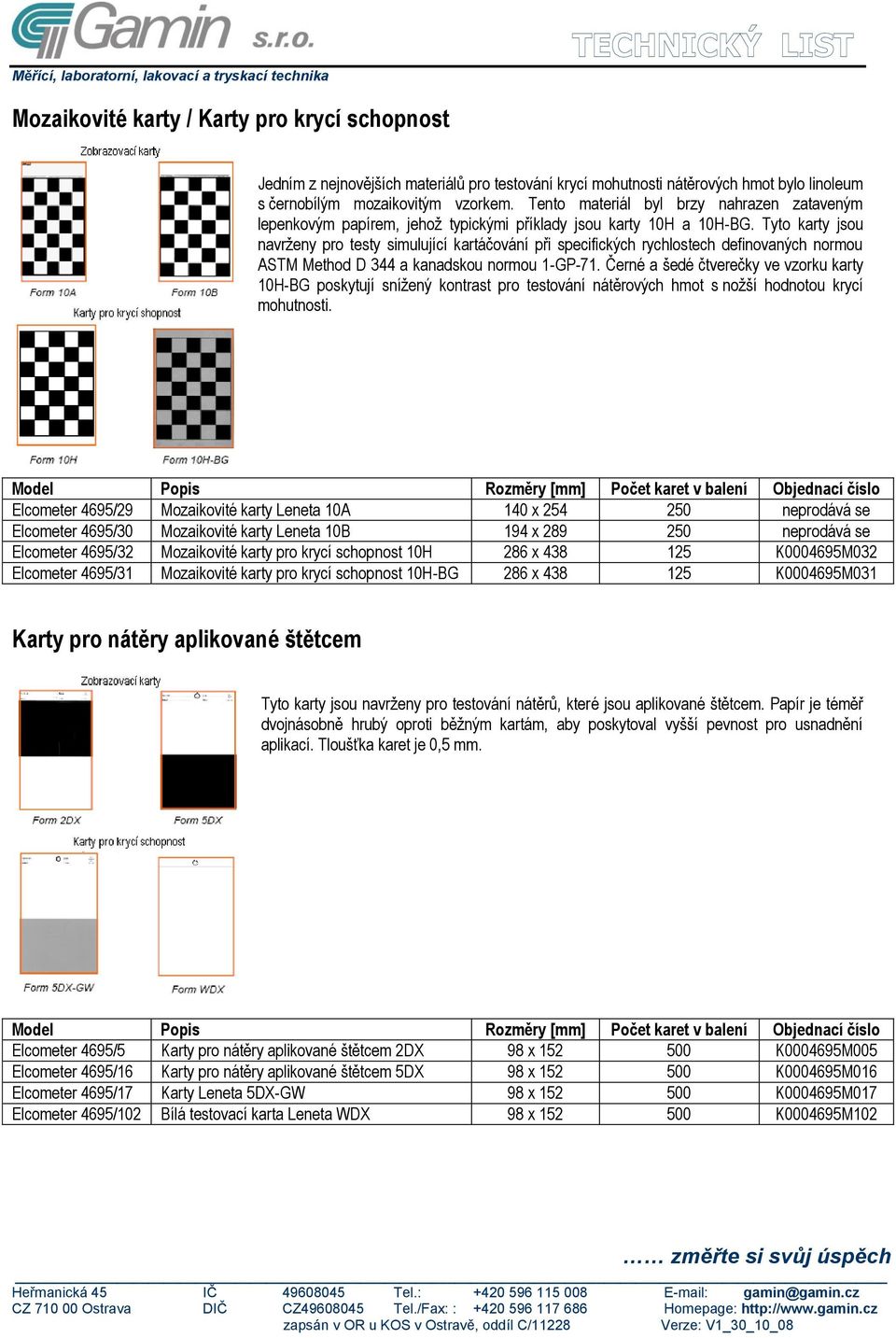

4 Mozaikovité karty / Karty pro krycí schopnost Jedním z nejnovějších materiálů pro testování krycí mohutnosti nátěrových hmot bylo linoleum s černobílým mozaikovitým vzorkem. Tento materiál byl brzy nahrazen zataveným lepenkovým papírem, jehož typickými příklady jsou karty 10H a 10H-BG. Tyto karty jsou navrženy pro testy simulující kartáčování při specifických rychlostech definovaných normou ASTM Method D 344 a kanadskou normou 1-GP-71. Černé a šedé čtverečky ve vzorku karty 10H-BG poskytují snížený kontrast pro testování nátěrových hmot s nožší hodnotou krycí mohutnosti. Elcometer 4695/29 Mozaikovité karty Leneta 10A 140 x neprodává se Elcometer 4695/30 Mozaikovité karty Leneta 10B 194 x neprodává se Elcometer 4695/32 Mozaikovité karty pro krycí schopnost 10H 286 x K M032 Elcometer 4695/31 Mozaikovité karty pro krycí schopnost 10H-BG 286 x K M031 Karty pro nátěry aplikované štětcem Tyto karty jsou navrženy pro testování nátěrů, které jsou aplikované štětcem. Papír je téměř dvojnásobně hrubý oproti běžným kartám, aby poskytoval vyšší pevnost pro usnadnění aplikací. Tloušťka karet je 0,5 mm. Elcometer 4695/5 Karty pro nátěry aplikované štětcem 2DX 98 x K M005 Elcometer 4695/16 Karty pro nátěry aplikované štětcem 5DX 98 x K M016 Elcometer 4695/17 Karty Leneta 5DX-GW 98 x K M017 Elcometer 4695/102 Bílá testovací karta Leneta WDX 98 x K M102

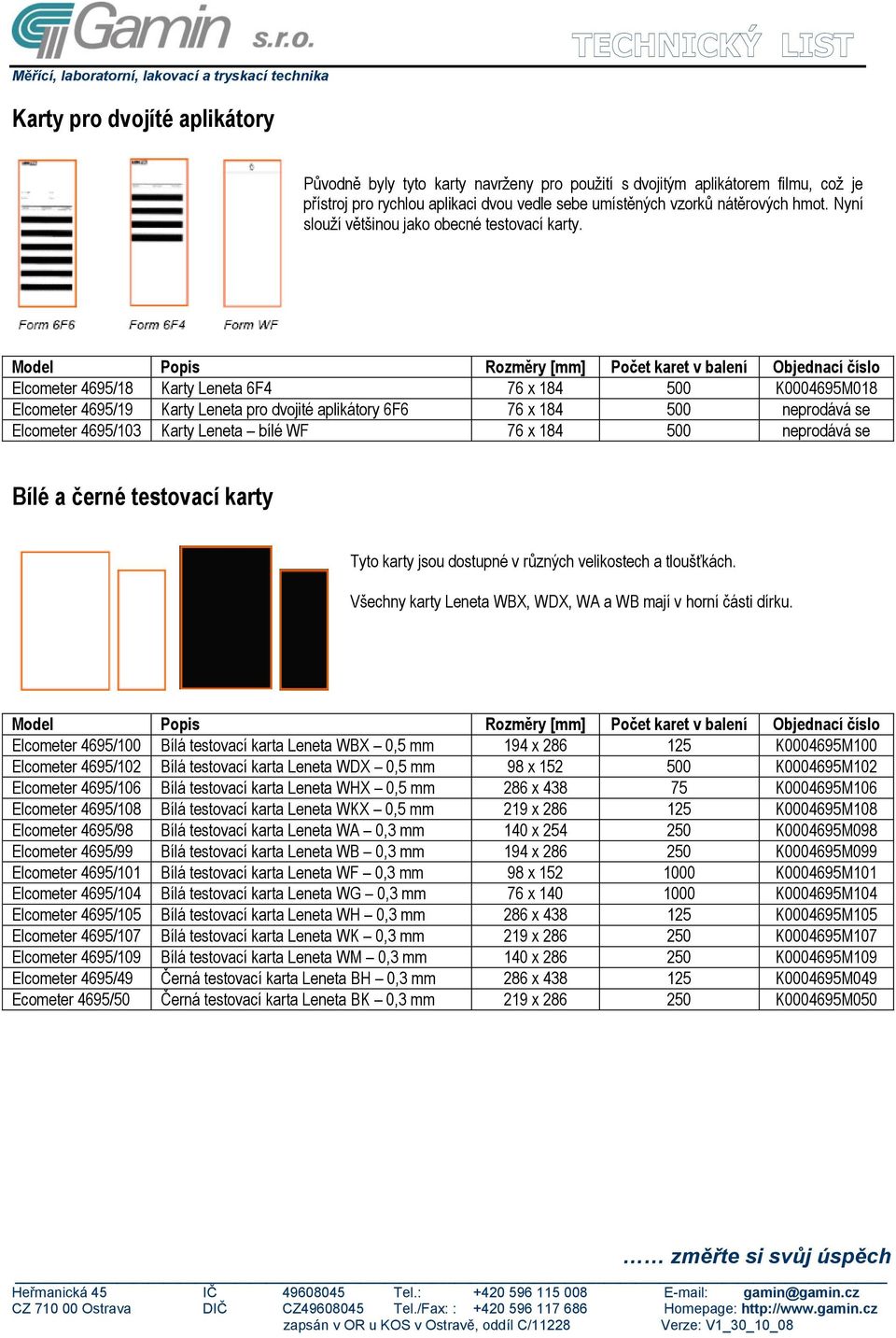

5 Karty pro dvojíté aplikátory Původně byly tyto karty navrženy pro použití s dvojitým aplikátorem filmu, což je přístroj pro rychlou aplikaci dvou vedle sebe umístěných vzorků nátěrových hmot. Nyní slouží většinou jako obecné testovací karty. Elcometer 4695/18 Karty Leneta 6F4 76 x K M018 Elcometer 4695/19 Karty Leneta pro dvojité aplikátory 6F6 76 x neprodává se Elcometer 4695/103 Karty Leneta bílé WF 76 x neprodává se Bílé a černé testovací karty Tyto karty jsou dostupné v různých velikostech a tloušťkách. Všechny karty Leneta WBX, WDX, WA a WB mají v horní části dírku. Elcometer 4695/100 Bílá testovací karta Leneta WBX 0,5 mm 194 x K M100 Elcometer 4695/102 Bílá testovací karta Leneta WDX 0,5 mm 98 x K M102 Elcometer 4695/106 Bílá testovací karta Leneta WHX 0,5 mm 286 x K M106 Elcometer 4695/108 Bílá testovací karta Leneta WKX 0,5 mm 219 x K M108 Elcometer 4695/98 Bílá testovací karta Leneta WA 0,3 mm 140 x K M098 Elcometer 4695/99 Bílá testovací karta Leneta WB 0,3 mm 194 x K M099 Elcometer 4695/101 Bílá testovací karta Leneta WF 0,3 mm 98 x K M101 Elcometer 4695/104 Bílá testovací karta Leneta WG 0,3 mm 76 x K M104 Elcometer 4695/105 Bílá testovací karta Leneta WH 0,3 mm 286 x K M105 Elcometer 4695/107 Bílá testovací karta Leneta WK 0,3 mm 219 x K M107 Elcometer 4695/109 Bílá testovací karta Leneta WM 0,3 mm 140 x K M109 Elcometer 4695/49 Černá testovací karta Leneta BH 0,3 mm 286 x K M049 Ecometer 4695/50 Černá testovací karta Leneta BK 0,3 mm 219 x K M050

6 Nenatřené testovací karty Tyto nelakované testovací karty jsou ideální pro testování aplikací bezbarvých nátěrových hmot a skvrn. Elcometer 4695/65 Nenatřené testovací karty Leneta N2C 194 x K M065 Elcometer 4695/64 Nenatřené testovací karty Leneta N2A 140 x K M064 Elcometer 4695/66 Nenatřené testovací karty Leneta N9A 140 x K M066 Elcometer 4695/67 Nenatřené testovací karty Leneta NWK 219 x K M067 Elcometer 4695/110 Nenatřené testovací karty Leneta WP x K M110 Testovací karty se stupnicí šedé Tyto zatavené testovací karty obsahují 6 šedých proužků na bílém podkladu. Proužky jsou odstupňovány od světle šedé barvy až po černou a jsou očíslovány 1 až 6, kde každé číslo reprezentuje rovnoměrný rozestup mezi jednotlivými odstíny. Krycí mohutnost aplikované nátěrové hmoty je ohodnocena jako číslo nejtmavšího proužku, který je kompletně (nebo téměř kompletně) zatmavený při specifické tloušťce nebo krycí schopnosti. Karta CU-1 se používá pro většinu praktických aplikací podle normy ASTM D5150. Elcometer 4695/53 Testovací karta Leneta CU x K M053 Elcometer 4695/43 Testovací karta Leneta 24B 194 x K M043 Karty pro stříkané povlaky krycí mohutnost OEM nátěrových hmot Tyto karty se používají v laboratořích průmyslových nátěrových hmot, což jsou vlastně laboratoře automobilového průmyslu, pro měření krycí mohutnosti smaltových barev. Karta je připevněna na ocelovou destičku a je na ni nastříkánasmaltová barva tak, že je na jednom konci velmi tenká vrstva a na druhém velmi silná vrstva. Po zaschnutí je určen kontrastní poměr nebo je provedeno vizuální hodnocení a je změřena tloušťka nátěrové hmoty. Model Popis Rozměry Počet karet Objednací číslo [mm] v balení Elcometer 4695/89 Testovací karta pro stříkané povlaky S71 51 x K M089 Elcometer 4695/90 Testovací karta pro stříkané povlaky S71-BG 51 x K M090 Elcometer 4695/91 Testovací karta pro stříkané povlaky červená/šedá S71-RG 51 x K M091 Elcometer 4695/92 Testovací karta pro stříkané povlaky S72 51 x K M092 Elcometer 4695/93 Testovací karta pro stříkané povlaky S72-BG 51 x K M093

7 Samolepící karty pro testování stříkaných povlaků Tyto štítky jsou citlivé na tlak a obsahují vzorek pro testování krycí mohutnosti. Povrch je zatavený a odolný vůči rozpouštědlům. Primárně jsou tyto karty používány s kovovými panely, na kterých je měřena tloušťka rovnoměrného povrchu. Po umístění karty na povrch lze porovnat kontrast, který vzniká během aplikace. Model Popis Rozměry Počet karet Objednací číslo [mm] v balení Elcometer 4695/59 Testovací karta pro stříkané povlaky (černá/bílá) M33 51 x K M059 Elcometer 4695/58 Testovací karta pro stříkané povlaky (černá/šedá) M33-BG 51 x K M058 Elcometer 4695/60 Testovací karta pro stříkané povlaky (červená/šedá) M33-RG 51 x K M060 Elcometer 4695/56 Testovací karta pro stříkané povlaky (černá/bílá) M12 25 x K M056 Elcometer 4695/55 Testovací karta pro stříkané povlaky (černá/šedá) M12-BG 25 x K M055 Elcometer 4695/57 Testovací karta pro stříkané povlaky (červená/šedá) M12-RG 25 x K M057 Elcometer 4695/61 Testovací karta pro stříkané povlaky (černá/bílá) M71 51 x K M061 Elcometer 4695/62 Testovací karta pro stříkané povlaky (černá/šedá) M71-BG 51 x K M062 Elcometer 4695/63 Testovací karta pro stříkané povlaky (černá/bílá) M72 51 x K M063 Elcometer 4695/79 Testovací karta pro stříkané povlaky (černá/šedá) M72-BG 51 x K M079 Karty pro testy odolnosti plastový vinyl chlorid / acetát kopolymer Při typickém testu odolnosti je nejprve nátěrová hmota aplikována na karty Leneta pro testy odolnosti, poté se nechá zaschnout a provede se test otěrem. Podle ASTM D2486 je pod testovací panel vložena 10 mm podložka, aby bylo urychleno selhání nátěru a tím snížen čas potřebný k testování. Odolnost vůči otěru je udávána jako počet cyklů, který je nutný pro odstranění nátěrové hmoty. Také může být po specifikovaném počtu cyklů určen úbytek hmotnosti a následně spočítána ztráta tloušťky vrstvy. Tyto karty se používají v testech podle norem ASTM D2486, ASTM D 4213, ISO a dalších. Lze je použít v kombinaci s přístrojem Elcometer Model Popis Rozměry [mm] Počet karet Objednací číslo v balení Elcometer 4695/68 Černá testovací karta P121-10N tloušťka 0,25 mm 165 x K M068 Elcometer 4695/69 Bílá testovací karta P122-10N tloušťka 0,25 mm 165 x K M069

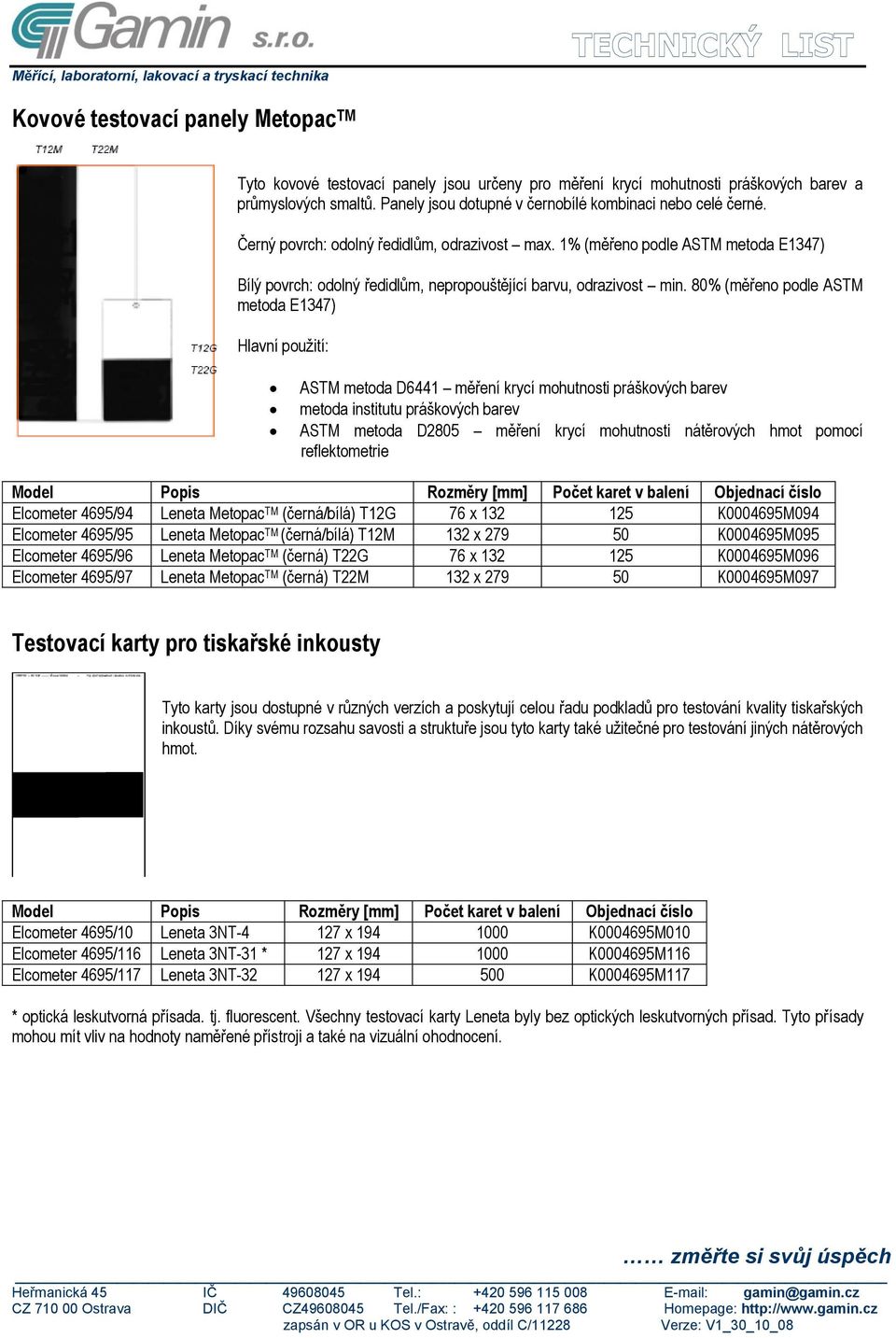

8 Kovové testovací panely Metopac TM Tyto kovové testovací panely jsou určeny pro měření krycí mohutnosti práškových barev a průmyslových smaltů. Panely jsou dotupné v černobílé kombinaci nebo celé černé. Černý povrch: odolný ředidlům, odrazivost max. 1% (měřeno podle ASTM metoda E1347) Bílý povrch: odolný ředidlům, nepropouštějící barvu, odrazivost min. 80% (měřeno podle ASTM metoda E1347) Hlavní použití: ASTM metoda D6441 měření krycí mohutnosti práškových barev metoda institutu práškových barev ASTM metoda D2805 měření krycí mohutnosti nátěrových hmot pomocí reflektometrie Elcometer 4695/94 Leneta Metopac TM (černá/bílá) T12G 76 x K M094 Elcometer 4695/95 Leneta Metopac TM (černá/bílá) T12M 132 x K M095 Elcometer 4695/96 Leneta Metopac TM (černá) T22G 76 x K M096 Elcometer 4695/97 Leneta Metopac TM (černá) T22M 132 x K M097 Testovací karty pro tiskařské inkousty Tyto karty jsou dostupné v různých verzích a poskytují celou řadu podkladů pro testování kvality tiskařských inkoustů. Díky svému rozsahu savosti a struktuře jsou tyto karty také užitečné pro testování jiných nátěrových hmot. Elcometer 4695/10 Leneta 3NT x K M010 Elcometer 4695/116 Leneta 3NT-31 * 127 x K M116 Elcometer 4695/117 Leneta 3NT x K M117 * optická leskutvorná přísada. tj. fluorescent. Všechny testovací karty Leneta byly bez optických leskutvorných přísad. Tyto přísady mohou mít vliv na hodnoty naměřené přístroji a také na vizuální ohodnocení.

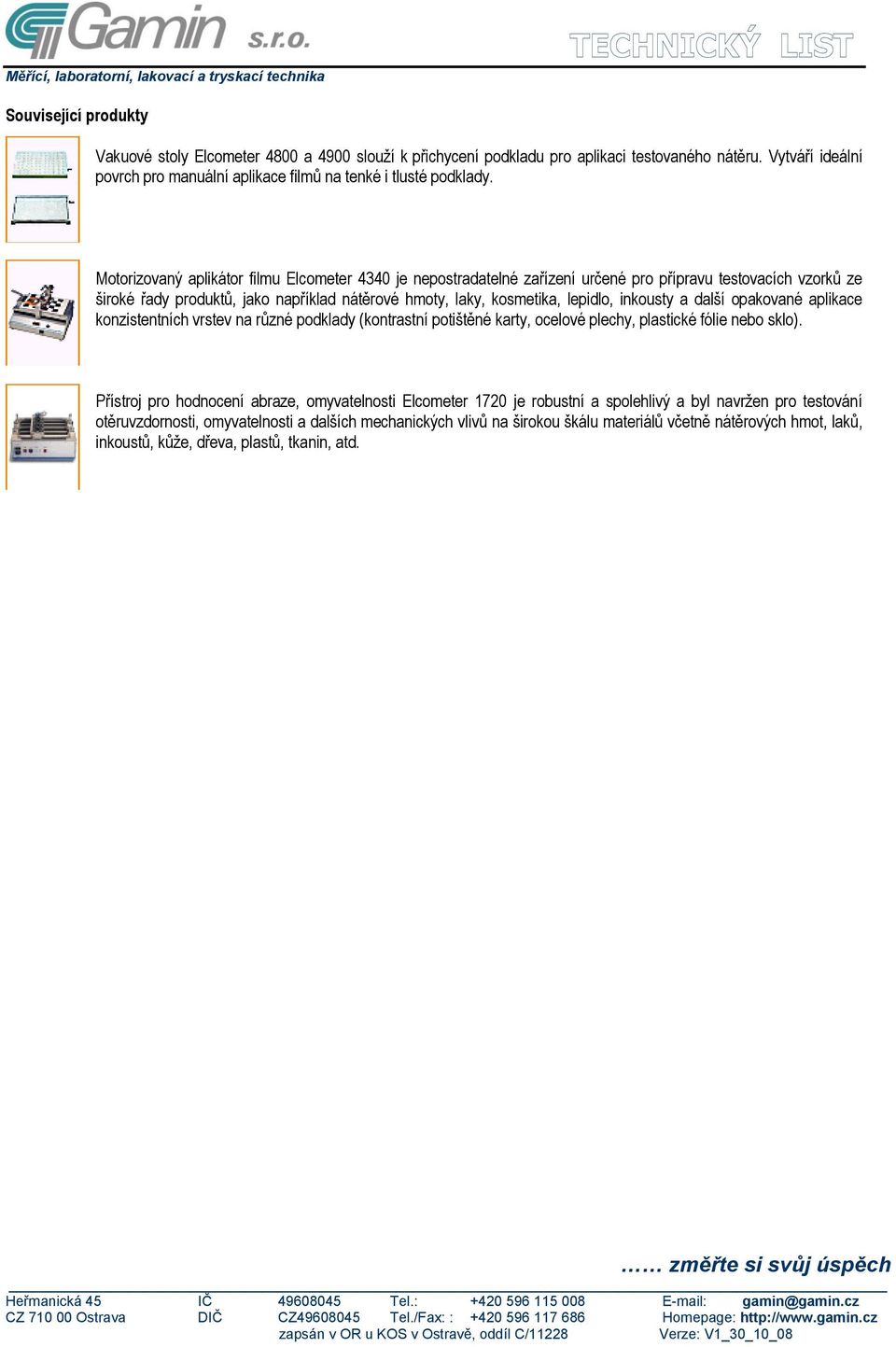

9 Související produkty Vakuové stoly Elcometer 4800 a 4900 slouží k přichycení podkladu pro aplikaci testovaného nátěru. Vytváří ideální povrch pro manuální aplikace filmů na tenké i tlusté podklady. Motorizovaný aplikátor filmu Elcometer 4340 je nepostradatelné zařízení určené pro přípravu testovacích vzorků ze široké řady produktů, jako například nátěrové hmoty, laky, kosmetika, lepidlo, inkousty a další opakované aplikace konzistentních vrstev na různé podklady (kontrastní potištěné karty, ocelové plechy, plastické fólie nebo sklo). Přístroj pro hodnocení abraze, omyvatelnosti Elcometer 1720 je robustní a spolehlivý a byl navržen pro testování otěruvzdornosti, omyvatelnosti a dalších mechanických vlivů na širokou škálu materiálů včetně nátěrových hmot, laků, inkoustů, kůže, dřeva, plastů, tkanin, atd.
