1 Tloušťkoměr MK4-C / MK4 Kapesní přístroj pro měření tloušťky povlaku (barvy, laku, práškových barev a dalších) na podkladech z vodivých feromagnetických i neferomagnetických materiálů. Přístroj je možné dodat v provedení s vestavěnou kombinovanou sondou malých rozměrů pro měření tloušťky povlaků na podkladech feromagnetických a neferomagnetických materiálů (přístroj MK4), nebo s externí měřící sondou na kabelu (MK4-C). Tloušťkoměr má rozšířený teplotní rozsah měření. Vlastnosti barevný displej OLED s úhlopříčkou 1,7, velké dobře čitelné číslice vestavěný Li-ion akumulátor rozšířený teplotní rozsah až do -30 C možnost měření v režimu limitů a měření s průměrováním přístroj může být dodán jak s integrovanou měřicí sondou (MK4), tak s externí měřicí sondou na kabelu (MK4-C) Technická specifikace Odchylka měření Teplotní rozsah Napájení na oceli: až do 10 mm na barevných kovech: až do 30 mm v rozsahu: T = µm ± (0,02T + 1) µm v rozsahu: T > 500 µm ± 0,02T µm pro přístroj: -30 až +40 C pro sondu: -40 až +50 C vestavěný Li-on akumulátor 3,7 4,2 V, 700 mah 120 x 45 x 20 mm Připojení k PC Kanál USB 2,0 Celkové rozměry Hmotnost 60 x 125 x 25 mm 120 g Nepřetržitá doba provozu minimálně 8 hodin Obsah balení Přístroj s měřicí sondou (nevyměnitelnou), nabíjecí zařízení, sada referenčních měrek tloušťky, vzorový podklad, uživatelská příručka, pouzdro nebo kufřík.

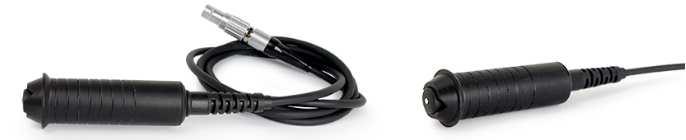

2 Sondy Kombinovaná magneticko-indukční a vířivoproudá parametrická sonda FNF sonda pro měření tloušťky nátěrů, plastových, smaltových, práškových a jiných dielektrických povlaků na vodivých fero i neferomagnetických podkladech µm (1 mm) Přesnost měření ± (0,015 T + 1) µm 6 mm konvexní Ø: 4 mm konkávní Ø: 12 mm Ø 21 x 90 mm Magneticko-indukční sondy pro měření tloušťky povlaku Sondy F obsahují jednu kalibrační charakteristiku pro měření povlaků na feromagnetických podkladech. Sonda F1 galvanických (chrom, zinek, kadmium aj.) a dielektrických (plasty, barvy aj.), povlaků na malých výrobcích z feromagnetických materiálů. Sonda je odolná vůči opotřebení. Obsahuje pružinový systém měření pro kontrolu galvanických povlaků, jež zcela vylučuje vliv elektrické vodivosti povlaku µm (0,5 mm) 4 mm konvexní Ø: 4,5 mm konkávní Ø: 1 mm Ø 9 x 34 mm

3 Sonda F2 Sonda pro dielektrické povlaky (např. nátěry, práškové povlaky, anodické oxidové povlaky apod.) a vodivé neferomagnetické povlaky (zinek, chrom aj.) na výrobcích z feromagnetických materiálů v rozsahu do 2 mm. Sonda F2 je sonda s pružinovým měřicím systémem. Použití tvrdých kovových materiálů vylučuje její opotřebení µm (2 mm) 6 mm konvexní Ø: 9,0 mm konkávní Ø: 1,5 mm Ø 9 x 34 mm Sonda F3 Sondy pro dielektrické povlaky (nátěry, práškované povlaky, anodické oxidové povlaky aj.) a vodivé neferomagnetické povlaky (zinek, chrom aj.) na výrobcích z feromagnetických materiálů v rozsahu do 5 mm. Tato sonda má pružinový měřicí systém pro silné povlaky. Přesnost měření µm (5 mm) ± 0,02 T 8 mm konvexní Ø: 10,5 mm konkávní Ø: 2,5 mm Ø 12,5 x 38 mm

4 Sonda F4 tloušťky na plastových, foliových, žáruvzdorných, bitumenových a dalších neferomagnetických povlaků na podkladech z oceli se střední a vysokou drsností. Přesnost měření 0 8 mm 0 6 mm: ± (0,0015 T + 0,01) mm 6 8 mm: ± 0,02T 12 mm konvexní Ø: 18,5 mm konkávní Ø: 5 mm Ø 15 x 49 mm Sonda F5 tloušťky na plastových, foliových, žáruvzdorných, bitumenových a dalších neferomagnetických povlaků na podkladech z oceli se střední a vysokou drsností. Přesnost měření 0 10 mm 1 8 mm: ± (0,0015 T + 0,01) mm 8 10 mm: ± 0,02T 17 mm konvexní Ø: 57 mm konkávní Ø: 7 mm Ø 23 x 58 mm

5 Sondy pro parametrickou vířivoproudou metodu NF sondy obsahují jednu kalibrační charakteristiku pro měření tloušťky povlaků na neferomagnetických podkladech. Sonda NF0 dielektrických povlaků (nátěry, anodické oxidové povlaky, práškové povlaky apod.) a vodivých neferomagnetických povlaků (zinek, cín atd.) na výrobcích v rozsahu do 500 µm, vyrobených z vodivých neferomagnetických materiálů. Jde o sondy s pružinovým měřicím systémem, které jsou díky použití odolných materiálů vysoce pevné a odolné µm (0,5 mm) Přesnost měření ± (0,02 T + 1) µm (1 % ± 1) 1,5 mm Ø 6 x 35 mm Sonda NF1 tloušťky dielektrických povlaků (nátěry, anodické oxidové povlaky, práškové povlaky apod.) a vodivých neferomagnetických povlaků (zinek, cín atd.) na výrobcích v rozsahu do µm, vyrobených z vodivých neferomagnetických materiálů. Jde o sondy s pružinovým měřicím systémem, které jsou díky použití odolných materiálů vysoce pevné a odolné µm (15 mm) Přesnost měření ± 0,02 T µm Minimální poloměr podkladu 4,7 mm konvexní Ø: 10,5 mm konkávní Ø: 2,5 mm Ø 6 x 35 mm

6 Sonda NF2 silných dielektrických povlaků (do 60 mm) na kovových podkladech µm (15 mm) Přesnost měření ± 0,02 T µm Minimální poloměr podkladu 20 mm konvexní Ø: 12 mm konkávní Ø: 5 mm Ø 15 x 85 mm Sonda NF3 silných dielektrických povlaků (do 60 mm) na kovových podkladech µm (30 mm) Přesnost měření ± 0,02 T µm Minimální poloměr podkladu 40 mm konvexní Ø: 45 mm konkávní Ø: 15 mm Ø 23 x 88 mm
