1 Perfektní a analyticky čistá příprava laboratorního skla Mycí automaty SlimLine kompaktní rozměry a vysoká kapacita Miele Professional. Immer Besser. Novinka: SlimLine Mycí automaty

2 Nové mycí automaty SlimLine kompaktní rozměry, vysoká kapacita S novými mycími automaty SlimLine, vysoce výkonným způsobem přípravy a praktickými doplňky nabízí Miele komplexní systémové řešení pro analyticky čistou přípravu laboratorního skla. Vedle standardizovaných řešení spolupracují inženýři v Miele také s praktickými uživateli na vývoji individuálních řešení pro každodenní práci v laboratoři. 2 3

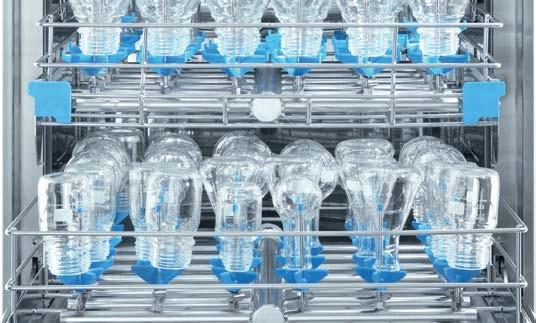

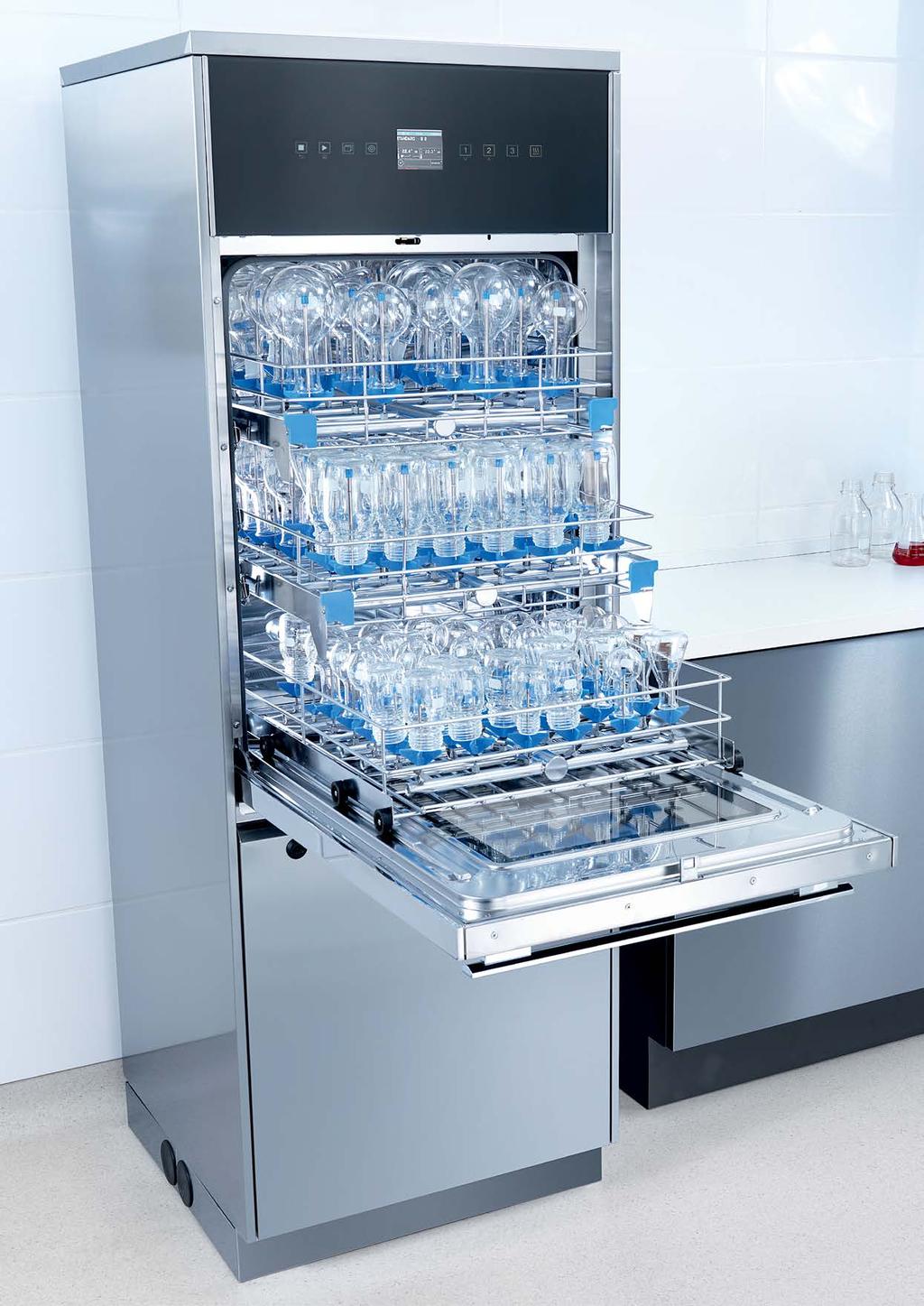

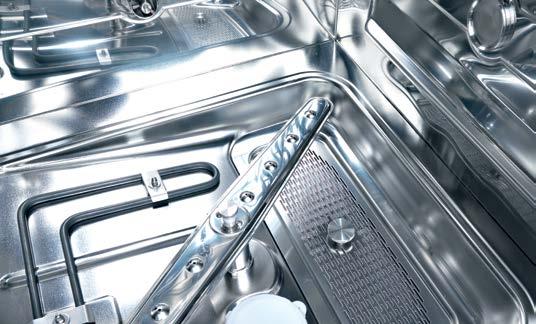

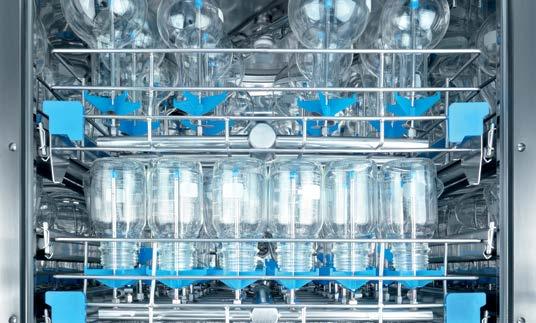

3 Přehled výhod produktu PLW 6011 a PLW 6111 SmartLoad flexibilní využití mycího prostoru Nové mycí automaty SlimLine od Miele Professional přesvědčí svým vysokým výkonem při kompaktních rozměrech. Navíc díky inovativnímu systému nakládání SmartLoad umožňují obzvláště účinné využití mycího prostoru. Přístroje řady PLW 6111 tak mohou mít ve svém mycím prostoru až 3 vytahovací koše, které lze připojit k mycímu oběhu ve 4 různých úrovních. Tímto způsobem lze realizovat různé kombinace rozdílných výšek osazení, počínaje použitím nejnižší úrovně pro maximální výšku osazení 630 mm. Inteligentní řídicí jednotka displej řídicí jednotky s dotykovým povrchem ze skla perfektní přehled díky 3,5 barevnému displeji až 40 míst pro programy (standardní programy a volná místa pro programy) snadné a efektivní čištění RS 232 rozhraní pro připojení tiskárny nebo PC Bezpečné a účinné procesy čištění mycí komora, ostřikovací ramena a síta nádrže z vysoce kvalitní nerezové oceli /316L kontrola vodivosti pro vysokou procesní kvalitu* HEPA H14 jemný filtr pro sterilní vzduch při sušení integrovaný změkčovač vody* ohřevový bojler pro zkrácené časy šarží* * Kompaktní rozměry přístroje při vysoké kapacitě mycí komory kompaktní rozměry se šířkou jen 650 mm 3 úrovně s injektorovými tryskami také pro velké nádoby s výškou osazení až 630 mm 121 pipet a 40 lahví (1litr) v jedné šarži Vizuální kontrola mycího prostoru kontrola procesu díky plně proskleným dveřím integrované osvětlení komory automatické uzamčení dveří Rozsáhlý program košů sortiment vyvinutý speciálně pro laboratorní odvětví maximální flexibilita při intuitivním ovládání široké spektrum standardních i specificky konfigurovatelných řešení nakládání možnost přípravy od nejmenších až po velmi rozměrné laboratorní nádoby (až 50 l) 4 5

4 Nový mycí automat SlimLine PLW 6011 Nový mycí automat SlimLine PLW 6111 Mycí automat SlimLine PLW 6011 Vnější rozměry [šířka x výška x hloubka mm] 650, 1685, 660 Rozměry mycího prostoru [šířka x výška x hloubka mm] 540, 540, 585 Užitný objem [l] 170 Koncept nakládání Nosný systém s max. 2 koši ve 3 různých pozicích Programy 40 míst pro uložení programu Výběr programu Touch on Glass Mycí automat SlimLine PLW 6111 Vnější rozměry [šířka x výška x hloubka mm] 650, 1840, 687 Rozměry mycího prostoru [šířka x výška x hloubka mm] 540, 690, 585 Užitný objem [l] 218 Koncept nakládání Nosný systém s max. 3 koši ve 4 různých pozicích Programy 40 míst pro uložení programu Výběr programu Touch on Glass Vybavení Jednodveřový přístroj Prosklená výklopná dvířka, osvětlení komory Ohřev elektro Horkovzdušné sušení vč. HEPA H14 filtru Kondenzátor páry Integrovaná dávkovací čerpadla 2 Vypouštěcí čerpadlo Připojení vody Připojení elektřiny 3N AC 400 V, 50 Hz Příkon [kw] 8,25 Senzor vodivosti Změkčovač vody Místo pro odběr vzorků USB port TV, SV, DI Vybavení Jednodveřový přístroj Prosklená výklopná dvířka, osvětlení komory Ohřev elektro Horkovzdušné sušení vč. HEPA H14 filtru Kondenzátor páry Integrovaná dávkovací čerpadla 2 Vypouštěcí čerpadlo Připojení vody Připojení elektřiny 3N AC 400 V, 50 Hz Příkon [kw] 8,25 Senzor vodivosti Změkčovač vody Místo pro odběr vzorků USB port TV, SV, DI Kapacita šarže 100 ml laboratorní lahve ml laboratorní lahve ml laboratorní lahve 20 Vialky 312 Pipety 121 Kapacita šarže 100 ml laboratorní lahve ml laboratorní lahve ml laboratorní lahve 40 Vialky 468 Pipety

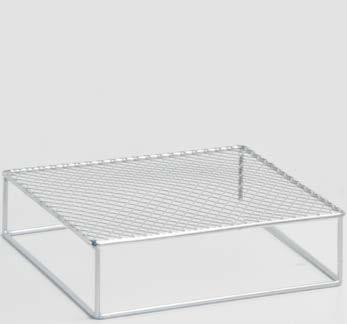

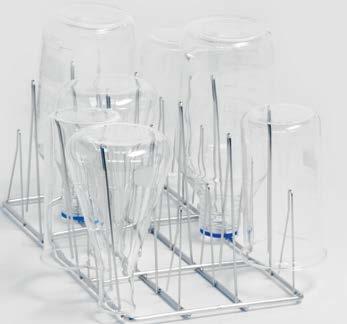

5 Základní koše Nástavce APLW 000 horní koš pro laboratorní sklo, např. kádinky užitná plocha: 485 x 525 mm APLW 001 vozík pro laboratorní sklo, např. kádinky užitná plocha: 490 x 540 mm APLW 033 nosná mřížka redukovaná výška osazení o 50 mm APLW 034 kryt kryt pro lehké laboratorní sklo, např. zkumavky APLW 035 kryt kryt pro lehké laboratorní sklo, např. zkumavky APLW 036 kryt kryt pro koše APLW 037 ochranná mřížka nastavitelná ochranná mřížka pro bezpečnou přípravu zkumavek APLW 038 nástavec nástavec s pružnými háčky pro laboratorní sklo 14 pružných háčků 175 mm 14 pružných háčků 105 mm 8 9

6 Nástavce Předkonfigurované koše APLW 039 nástavec pro Petriho misky 26 pozic APLW 040 nástavec pro zkumavky výška 115 mm APLW 041 nástavec pro zkumavky výška 145 mm APLW 002 vozík pro lahve (5 a 10 l), velké Erlenmeyerovy baňky až 4 ks ø max. mm 240 až 5 ks ø max. mm 190 APLW 003 vozík pro lahve (do 20 l), velké Erlenmeyerovy baňky až 2 ks Ø max. 280 mm APLW 004 vozík pro lahve do 50 litrů APLW 042 nástavec pro zkumavky výška 215 mm APLW 043 víčko víčko pro APLW 040, APLW 041 a APLW 042 APLW 044 nástavec pro zkumavky separátor pro APLW 040, APLW 041 a APLW 042 APLW 005 vozík pro pipety (max. 56 ks) max. délka pipet 760 mm u PLW 6111 APLW 006 vozík pro pipety (max. 121 ks) max. délka pipet 470 mm u PLW 6011 APLW 008 vozík pro pipety (příprava ve 3 kazetách) APLW 007 vozík pro pipety (příprava ve 2 kazetách) max. délka pipet 520 mm 10 11

7 Horní a spodní koše s konfigurovatelnými tryskami Rozvržení košů Rozvržení koše 1 Obrázek ukazuje příklad: APLW 030 spodní koš Rozvržení koše 2 Obrázek ukazuje příklad: APLW 026 spodní koš Rozvržení koše 4 Obrázek ukazuje příklad: APLW 019 horní koš Rozvržení koše 3 Obrázek ukazuje příklad: APLW 018 horní koš 12 13

8 Horní a spodní koše - vybavené tryskami Varianty košů Horní a spodní koše - prázdné, s volně konfigurovatelnými tryskami Varianty košů horní koš Ø max mm max. výška mm počet trysek rozvržení koše upozornění APLW 013/ s 42x APLW 051 APLW 013/ s 32x APLW x APLW 055 APLW 014/ s 20x APLW 055 APLW 018/ s 121x APLW x APLW 051 APLW 019/ s 121x APLW 047 horní koš Ø max mm počet trysek rozvržení koše upozornění APLW pouze pro 2,5 mm Ø trysky APLW pouze pro 2,5 mm Ø trysky APLW pouze pro 2,5 mm Ø trysky APLW APLW APLW APLW APLW x490 mm rozměr osazení APLW viz také APLW 035, APLW 034, APLW 036 APLW pouze pro 2,5 mm Ø trysky spodní koš Ø max mm max. výška mm počet trysek rozvržení koše upozornění APLW 020/ s 121x APLW 047 APLW 024/ s 42x APLW 052 APLW 024/ s 10x APLW x APLW 051 APLW 024/ s 12x APLW x APLW 066 APLW 025/ s 12x APLW x APLW 052 APLW 026/ s 20x APLW 056 APLW 30/ s 6x APLW x APLW 066 APLW 032/ s 121x APLW x APLW 056 spodní koš Ø max mm počet trysek rozvržení koše upozornění APLW pouze pro 2,5 mm Ø trysky APLW pouze pro 2,5 mm Ø trysky APLW pouze pro 2,5 mm Ø trysky APLW pouze pro 2,5 mm Ø trysky APLW APLW x490 mm užitný prostor APLW APLW APLW APLW APLW x490 mm rozměr osazení APLW APLW viz také APLW 035, APLW 034, APLW

9 Injektorové trysky pro konfiguraci košů V závislosti na tvaru a rozměrech ošetřovaných předmětů by měl být injektor vybrán tak, aby mezi dnem nádoby a špičkou trysky byla zajištěna vzdálenost mm. Různé trysky lze dodat s výškově nastavitelným držákem pružiny pro odpovídající seřízení. Pomocí nastavení pružinového držáku lze injektorem vyčistit laboratorní sklo různých velikostí. Následující rozměry jsou rozhodující pro výběr injektorů: Vzdálenost D: Musí být odpovídajícím způsobem nižší než max. přípustná výška osazení použité úrovně, měřeno od základny injektoru ke dnu nádoby. Vzdálenost E: Musí být nastavena na výšku stanoveného laboratorního skla, měřeno od podpěry k hrotu trysky. Tryska typ 1 Standardní podpěra, Ø 4 mm pro zkušební zkumavky, nízkokapacitní odměrné baňky, centrifugační zkumavky Obrázek ukazuje příklad APLW 045 Tryska typ 2 Standardní podpěra, Ø 5 mm pro úzkohrdlé lahve, odměrné válce Obrázek ukazuje příklad APLW 050 Tryska typ 3 Standardní podpěra, Ø 10 mm pro úzkohrdlé lahve, odměrné válce Obrázek ukazuje příklad APLW 053 Tryska typ 4 Flexibilní podpěra, vnitřní, Ø 10 mm pro Erlenmeyerovy baňky, širokohrdlé a úzkohrdlé sklo, odměrné válce, sedimentační kužely dle Imhoffa Obrázek ukazuje příklad APLW 058 Tryska typ 1 Ø A mm Ø B mm C mm D mm E mm typ svorka Standardní podpěra, Ø 4 mm pro testovací zkumavky, nízkokapacitní odměrné baňky, centrifugační zkumavky APLW 045 2, Ne APLW 046 2, Ano APLW 048 2, Ne APLW 047 2, Ne APLW 049 2, Ne Tryska typ 2 Standardní podpěra, Ø 5 mm pro úzkohrdlé sklo, odměrné válce APLW Ne APLW Ano APLW Ano Tryska typ 3 Standardní podpěra, Ø 10 mm pro úzkohrdlé sklo, odměrné válce APLW Ne APLW Ano APLW Ano APLW Ano APLW Ano Tryska typ 4 Flexibilní podpěra, vnitřní, Ø 10 mm pro Erlenmeyerovy baňky, širokohrdlé a úzkohrdlé sklo, odměrné válce, sedimentační kužely dle Imhoffa APLW Ne APLW Ano APLW Ano Tryska typ 5 Pevná podpěra, vnitřní, Ø 10 mm pro širokohrdlé lahve, Erlenmeyerovy baňky APLW Ne APLW Ano APLW Ano APLW Ano APLW Ano Tryska typ 5 Pevná podpěra, vnitřní, Ø 10 mm pro širokohrdlé lahve, Erlenmeyerovy baňky Obrázek ukazuje příklad APLW 061 Tryska typ 6 Pevná podpěra, vnější, Ø 10 mm pro Erlenmeyerovy baňky, širokohrdlé a úzkohrdlé sklo, odměrné válce, sedimentační kužely dle Imhoffa Obrázek ukazuje příklad APLW 066 Tryska typ 7 Pevná podpěra, Ø 17 mm pro Erlenmeyerovy baňky, laboratorní lahve, nálevky, odměrné válce Obrázek ukazuje příklad APLW 069 Tryska typ 6 Pevná podpěra, vnější Ø 10 mm pro Erlenmeyerovy baňky, širokohrdlé a úzkohrdlé sklo, odměrné válce, sedimentační kužely dle Imhoffa APLW flexibel 175 Ne APLW flexibel 175 Ano APLW flexibel 275 Ne Tryska typ 7 Pevná podpěra, Ø 17 mm pro Erlenmeyerovy baňky, laboratorní lahve, nálevky, odměrné válce APLW Ne APLW Ne APLW Ne 16 17

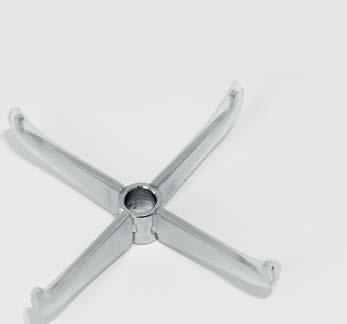

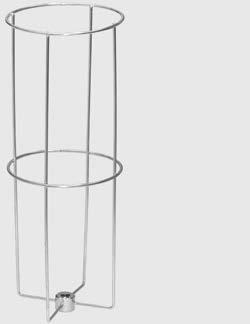

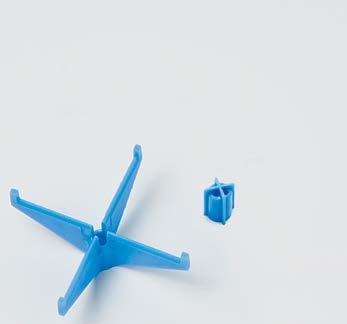

10 Příslušenství pro injektorové trysky APLW 080 držák Ø 6 mm výška: 140 mm APLW 081 držák Ø 6 mm výška: 186 mm APLW 083 fixace mytých předmětů fixace Ø 6 mm výška: 130 mm APLW 082 fixace mytých předmětů fixace Ø 6 mm výška: 200 mm APLW 093 mycí pouzdro držák pipet se silikonovou ochranou (max. ø 11 mm) APLW 090 nástavec nástavec pro pipety Ø 20 mm výška: 21 mm APLW 092 záslepka uzávěr APLW 091 nástavec nástavec pro pipety Ø 25 mm výška: 13 mm APLW 073 podpěra hvězdicová podpěra ø 32mm pro injektor ø 2,5 mm APLW 074 podpěra kónická podpěra ø 15mm pro injektor ø 2,5 mm APLW 075 uzávěr trysky víčko ø 4mm pro injektor ø 2,5mm APLW 084 Nástavec pro lahve ø 28 mm pro injektor ø 6mm APLW 085 Nástavec pro lahve ø 33 mm pro injektor ø 6mm APLW 079 podpěra hvězdicová podpěra ø 75mm pro injektor ø 6mm APLW 078 uzávěr trysky víčko ø 10mm pro injektor ø 6mm APLW 088 držák ø 105 mm h = 290 mm pro injektor ø 8 mm APLW 076 podpěra hvězdicová podpěra ø 54mm pro injektor ø 4mm APLW 077 uzávěr trysky víčko ø 5mm pro injektor ø 4mm APLW 087 podpěra nerezová podpěra ø 87 mm pro injektor ø 8 mm APLW 089 adaptér adaptér ø 6 mm vsuvka adaptéru pro trysku ø 8 mm APLW 072 šroubová záslepka pro uzavření nepoužívaných injektorových pozic APLW 086 Nástavec pro lahve ø 45 mm pro injektor ø 6mm 18 19
