Návod k použití WAQ 24441BY

Transkript

1 WAQ 24441BY

2

3 Návod k použití WAQ 24441BY Q4ACZM2406

4 Vaše praka Blahopejeme! Rozhodli jste se pro moderní, vysoce kvalitní domácí spotebi znaky Bosch. Praka se vyznauje nízkou spotebou vody a energie. U každé praky, která opouští náš výrobní závod, je peliv pezkoušena její funkce a bezchybný stav. Další informace o našich výrobcích, náhradních dílech, službách a našem píslušenství najdete na našich internetových stránkách nebo kontaktujte naše stedisko servisní služby. Kontaktní údaje pro všechny zem najdete v piloženém seznamu servisních služeb. Ekologická likvidace Obal ekologicky zlikvidujte. Tento spotebi je oznaen v souladu s evropskou smrnicí 2002/96/ES o starých elektrických a elektronických pístrojích (waste electrical and electronic equipment - WEEE). Smrnice platná v zemích EU udává zpsob navrácení nebo recyklace starých zaízení. Obsah Strana Použití k urenému úelu...1 Programy Nastavení a pizpsobení programu Praní...3/4 Po praní...4 Individuální nastavení /6 Dležitá upozornní... 6 Pehled program...7 Bezpenostní pokyny Hodnoty spoteby Pée....9 Pokyny na displeji... 9 Údržba Co dlat, když...? Ochrana životního prostedí/pokyny pro úsporu Využívejte maximální množství prádla pro píslušný program. Normáln zašpinné prádlo perte bez pedpírky. Místo Cottons (vyváka/barevné) 90 C zvolte program Cottons (vyváka/barevné) 60 C a pídavnou funkci EcoPerfect. Srovnatelné vyprání s výrazn nižší spotebou energie. Prací prostedky dávkujte podle údaj výrobce a tvrdosti vody. Pokud budete prádlo následn sušit v sušice, rychlost odsteování zvolte podle návodu výrobce sušiky.

5 Použití k urenému úelu výhradn k použití v domácnosti, k praní textilií vhodných pro praní v prace a vlny urené pro runí praní v pracím roztoku, k provozu pouze se studenou nebo se studenou a teplou (max. 60 C) pitnou vodou (v závislosti na modelu) a bžnými pracími a ošetovacími prostedky, které jsou vhodné pro použití v prakách.. Nenechávejte dti bez dozoru v blízkosti praky. Praku nesmí spouštt dti a neinstruované osoby. Domácí zvíata udržujte v dostatené vzdálenosti od praky. Programy Podrobný pehled program strana 7. Teplotu a rychlost odsteování lze zvolit individuáln, v závislosti na zvoleném programu a postupu programu. Cottons odolné textilie (vyváka/barevné) + Prewash (pedpírka) odolné textilie, pedpírka Easy-Care nemakavé textilie (nemakavé prádlo) + Prewash (pedpírka) nemakavé textilie, pedpírka Mix rzné druhy prádla (rychlý/mix) Delicate/Silk choulostivé prací textilie (jemné/hedvábí) Wool (vlna) vlna vhodná pro runí praní/praní v prace Rinse/Spin (máchání/ odsteování) Empty (oderpání) Butter/Oil (Máslo/olej) Red Wine (ervené víno) Tomatoes (Rajata) Super Quick (extra krátký) 15 Shirt/Blouses (haleky/koš.) Dark Wash (nemakavé prádlo plus) run praného prádla, aktivované tlaítko (pídavné máchání); pokud má být provedeno pouze odsteování, tlaítko deaktivujte máchací vody pi (bez závreného odsteování) odolné a nemakavé textilie, speciální program na skvrny strana 5 krátký program nežehlivé košile tmavé textilie 1 3

6 Píprava Odborná instalace se provádí podle samostatného návodu k instalaci. Zkontrolujte praku Nikdy nepoužívejte poškozenou praku! Kontaktujte servisní službu! Zapojte síovou zástrku Pouze suchýma rukama! Síový kabel uchopte za zástrku! Otevete vodovodní kohoutek Vložka pro tekuté prací prostedky (v závislosti na modulu) strana 6 Komora II: prací prostedek pro hlavní praní, zmkovací prostedek, blicí prostedek, sl na skvrny Komora : aviváž, škrob Komora I: prací prostedek pro pedpírku Pídavné funkce Displej/ tlaítka volby Voli program Ped prvním praním nechte jednou probhnout praní bez prádla strana 9. Tídní a vložení prádla ite se pokyny pro ošetování prádla od výrobce! Podle údaj na visakách. Prádlo roztite podle druhu, zašpinní a teploty. Nepekraujte pípustné plnicí množství strana 7. Dodržujte Dležitá upozornní! strana 6 Vkládejte malé a velké kusy prádla. Zavete dvíka. Nepiskípnte prádlo mezi dvíka a gumové tsnní. Naplnní pracího a ošetovacího prostedku Dávkujte podle: množství prádla, zašpinní, tvrdosti vody (informujte se u své vodárny) a údaj výrobce. U model bez vložky pro tekuté prací prostedky: Tekutý prací prostedek naplte do píslušné dávkovací nádobky a vložte do bubnu. Husté aviváže a škroby zete vodou. Zabráníte tak ucpání. Nastavení a pizpsobení programu** Start/Reload (start/ dopln ní) **Pokud na displeji svítí symbol, je aktivní dtská pojistka deaktivujte ji, strana 5. Programy na skvrny, pídavné funkce a tlaítka volby Individuální nastavení, strana 5. Stisknte Start/Reload (start/doplnní) ºC (teplota) Volba teploty ( = studená) 1-24 h (doba skonení) Skonení programu za * (ot/min) Volba rychlosti odsteování (*v závislosti na modelu) nebo (bez závreného odsteování, prádlo zstane ležet v poslední máchací vod, displej ) Ukazatel stavu Ukazatele prbhu programu: - - Praní, máchání, odsteování, délka programu, konec programu (-0-) Dtská pojistka strana 5 Otevete dvíka, doplte prádlo strana 4, 5 2 Všechna tlaítka jsou citlivá, staí lehký dotek! Pi delším dotyku tlaítka (doba skonení) se automaticky spustí prbh možností nastavení. Voli program pro zapnutí a vypnutí praky a pro volbu programu. Lze otáet v obou smrech. 4

7 Praní Násypka na prací prostedky s komorami I, II, Buben Ovládací panel Dvíka Vyjmutí prádla Otevete dvíka a vyjmte prádlo. Pokud je aktivní (bez závreného odsteování): Nastavte voli program na Empty (oderpání) nebo zvolte rychlost odsteování. Stisknte Start/Reload (start/doplnní). Odstrate eventuální cizí tlesa - nebezpeí vzniku rzi. Dvíka a násypku nechte otevené, aby mohla vyschnout zbytková voda. Zavete vodovodní kohoutek U model s Aqua-Stop není nutné upozornní v návodu k instalaci. Vypnutí Voli program nastavte na Off (vyp.) Konec programu, když zhasne tlaítko Start/Reload (start/doplnní) a na displeji se zobrazí - -. Upozornní: Pokud je osvtlení displeje vypnuté, stisknte libovolné tlaítko Energeticky úsporný režim, strana 5. Perušení programu U program s vysokou teplotou: Nechte prádlo vychladnout: Stisknte Rinse/Spin (máchání/ odsteování). Stisknte Start/Reload (start/doplnní). U program s nízkou teplotou: Zvolte program Rinse/Spin (máchání/odsteování) (deaktivujte tlaítko (pídavné máchání)) nebo Empty (oderpání). Stisknte Start/Reload (start/doplnní). Krytka pro údržbu Praní Zmna programu, když jste nedopatením zvolili nesprávný program: Zvolte program znovu. Stisknte tlaítko Start/Reload (start/doplnní). Nový program zane od zaátku. Doplnní prádla, když... strana 5... jste stiskli Start/Reload (start/doplnní) a na displeji se pak rozsvítí oba symboly +. Pokud svítí, nelze dvíka otevít. Stisknte tlaítko Start/Reload (start/doplnní)

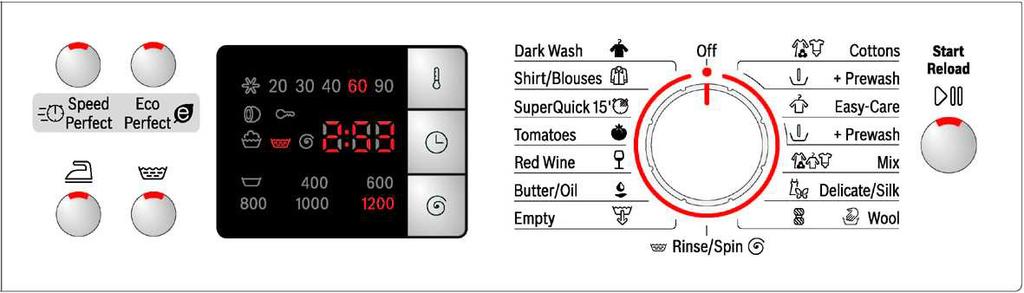

8 Individuální nastavení Tlaítka volby Ped spuštním programu a když zvolený program bží, mžete zmnit rychlost odsteování a teplotu. Výsledek závisí na fázi, ve které se program nachází. (teplota C) Zobrazenou teplotu praní mžete zmnit. Maximální zvolitelná teplota praní závisí na nastaveném programu. (doba skonení) Pi zvolení programu se zobrazí píslušná délka programu. Start programu mžete ped jeho spuštním odložit. Dobu skonení lze nastavit v hodinových krocích, max. 24 h. Stisknte tlaítko (doba skonení) tolikrát, dokud se nezobrazí požadovaný poet hodin (h = hodina). Stisknte Start/Reload (start/doplnní). (rychlost odsteování v ot/min/ (bez závreného odsteování)) Zobrazenou rychlost odsteování mžete zmnit. Maximální zvolitelná rychlost odsteování závisí na modulu a nastaveném programu. Pídavné funkce Pehled program, strana 7 SpeedPerfect Pro praní po kratší dobu se srovnatelnou úinností praní jako u standardního programu. Maximální plnicí množství Pehled program, strana 7. EcoPerfect Pro úsporu energie se srovnatelnou úinností praní jako u standardního programu. (snadné žehlení) Speciální prbh odsteování s následovným naechráváním. Šetrné závrené odsteování - mírn zvýšená zbývající vlhkost prádla. (pídavné máchání) Pídavný máchací proces. Pro oblasti s velmi mkkou vodou nebo pro zlepšení výsledku máchání. Dtská pojistka Zajištní praky proti neúmyslné zmn nastavených funkcí. ZAP/VYP: po spuštní/skonení na displeji programu držte cca 5 s stisknuté tlaítko Start/Reload (start/doplnní). Upozornní: Dtská pojistka mže zstat aktivovaná až do píštího spuštní programu i po vypnutí praky! Potom ped spuštním programu dtskou pojistku deaktivujte a píp. znovu aktivujte po spuštní programu. Upozornní: Symbol svítí: Dtská pojistka je aktivní. Symbol bliká: Dtská pojistka je aktivní a bylo zmnno nastavení volie program. Abyste zabránili perušení programu, nastavte voli program zpt na výchozí program, symbol se znovu rozsvítí. Doplnní prádla + na displeji Pokud chcete po spuštní programu doplnit ješt další kusy prádla, stisknte tlaítko Start/ Reload (start/doplnní). Spotebi zkontroluje, zda ješt lze doplnit prádlo. Svítí + : Doplnní je možné. Bliká : Pokejte, dokud nebude svítit +. Upozornní: Dvíka otevete teprve tehdy, když svítí oba symboly +. : Nelze doplnit prádlo. Upozornní: Pi velkém množství vody, vysoké teplot nebo bhem odsteování jsou dvíka z bezpenostních dvod zablokovaná. Pro pokraování programu stisknte tlaítko Start/Reload (start/doplnní). Programy na skvrny Nenechávejte skvrny zaschnout. Ped praním odstrate pevné ásti. Dejte dohromady dávku prádla jako obvykle a naplte praku. Praka cílen pizpsobí teplotu praní, otáení bubnu a doby namáení píslušnému druhu skvrny. Horká nebo studená voda, jemný nebo intenzivní pohyb prádla (díky nové struktue bubnu) a dlouhé nebo krátké namáení zabezpeí speciální prbh pracího programu pro píslušný druh skvrny. Výsledek: Skvrny budou optimáln vyprány bez dalších speciálních pracích prostedk. Úsporný režim Osvtlení displeje zhasne po nkolika minutách, bliká Start/Reload (start/doplnní). Pro aktivaci osvtlení stisknte libovolné tlaítko. Start/Reload (start/doplnní) Pro spuštní programu nebo doplnní prádla a pro aktivaci/deaktivaci dtské pojistky. 6 5

9 Individuální nastavení Signál 1. Aktivujte režim nastavení hlasitosti signálu Nastavte na 1 krok, svítí displej Zvolte a držte + 1 krok, uvolnte 2. Nastavte hlasitost pro... Signály tlaítek Upozorující signály pímo * Píp. stisknte vícekrát Nastavte hlasitost* 1 krok Nastavte hlasitost* Dležitá upozornní Šetete prádlo i praku Pi dávkování všech pracích / pomocných a isticích prostedk dbejte bezpodmínen pokyn výrobce. Vyprázdnte kapsy. Pozor na kovové pedmty (kanceláské sponky atd.). Choulostivé prádlo perte v síce/sáku (punochy, záclony, podprsenky s ramínky). Zavete zipy, zapnte knoflíky na povleení. Kartákem odstrate písek z kapes a záhyb. Záclonové žabky odstrate nebo je zavažte do síky i sáku. Rzn siln zašpinné prádlo Nové prádlo perte zvláš. lehce Bez pedpírky. Píp. zvolte pídavnou funkci speedperfect. Píp. skvrny pedem ošetete. siln Vložte menší množství prádla. Zvolte program s pedpírkou. Namáení Vložte pouze prádlo stejné barvy. Do komory II naplte namáecí prostedek/prací prostedek podle pokyn výrobce. Voli program nastavte na Cottons (vyváka/barevné) 30 C a stisknte Start/Reload (start/doplnní). Cca po 10 minutách stisknte Start/ Reload (start/doplnní). Po uplynutí požadované doby namáení znovu stisknte Start/Reload (start/doplnní), pokud se má v programu pokraovat, nebo program zmte. Škrobení Prádlo by nemlo být ošetené aviváží. Škrobení lze provádt tekutým škrobem v rámci všech pracích program. Škrob dávkujte podle údaj výrobce do násypky pro aviváž (píp. ji pedem vyistte). Barvení/odbarvování Barvení lze provádt pouze v rozsahu bžném v domácnosti. Sl mže poškodit ušlechtilou ocel! Dodržujte pokyny výrobce barvicího prostedku! Neodbarvujte prádlo v prace! Vložka pro tekuté prací prostedky v závislosti na modelu Pro dávkování tekutých pracích prostedk použijte vložku: Zcela vyjmte násypku na prací prostedky strana 9 Vložku posute dopedu a nechte ji zaskoit. Vložku nepoužívejte (posute ji nahoru): u gelových pracích prostedk, u program s pedpírkou + Prewash a volbou ukonení programu. Nastavte na 6 7

10 Pehled program ite se tabulkou Hodnoty spoteby na stran 8 a pokyny na stran 6! Programy C Max. Druh prádla Pídavné funkce; upozornní Cottons (vyváka/barevné) SpeedPerfect *, EcoPerfect, (snadné žehlení), (pídavné máchání) odolné textilie, bavlnné nebo lnné textilie s možností vyváky - 90 C 7 kg/ 4 kg* + Prewash (pedpírka) Easy-Care (nemakavé prádlo) SpeedPerfect, EcoPerfect, (snadné žehlení), (pídavné máchání) nemakavé textilie z bavlny, lnu, syntetických nebo smsových tkanin - 60 C + Prewash (pedpírka) SpeedPerfect, EcoPerfect, (snadné žehlení), (pídavné máchání); rzné druhy prádla lze prát spolen Mix (rychlý/mix) - 40 C textilie z bavlny nebo nemakavé textilie SpeedPerfect, EcoPerfect, (snadné žehlení), (pídavné máchání); redukované odsteování po máchání a závrené odsteování - 40 C 3,5 kg tmavé textilie z bavlny a tmavé nemakavé textilie Dark Wash (nemakavé prádlo plus) Butter/Oil (Máslo/olej) C odolné a nemakavé textilie (snadné žehlení); optimální odstraování skvrn strana 5-60 C Red Wine (ervené víno) Tomatoes (Rajata) Shirt/Blouses (haleky/koš.) SpeedPerfect, EcoPerfect, (snadné žehlení), (pídavné máchání); :pouze nábh odsteování, vší se nevyždímané SpeedPerfect, EcoPerfect, (snadné žehlení), (pídavné máchání); mezi máchacími procesy není žádné odsteování nežehlivé košile z bavlny, lnu, syntetických nebo smsových tkanin pro choulostivé prací textilie, nap. z hedvábí, saténu, syntetických nebo smsových tkanin (nap. záclony) - 40 C 2 kg Delicate/Silk (jemné/hedvábí) Mimoádn šetrný prací program pro zabránní sražení prádla, delší pestávky bhem programu (textilie leží v pracím roztoku) textilie z vlny nebo s podílem vlny vhodné pro runí praní nebo pro praní v prace Wool (vlna) - 40 C Krátký program cca 15 minut, vhodný pro mírn zašpinné prádlo nemakavé textilie z bavlny, lnu, syntetických nebo smsových tkanin - 40 C Super Quick (extra krátký) 15 Pídavné programy Rinse/Spin (máchání/odsteování), Empty (oderpání) * Redukované naplnní pi pídavné funkci SpeedPerfect. Jako krátký program je optimáln vhodný program -- Mix (rychlý/mix) 40 C s maximální rychlostí odsteování. Programy bez pedpírky - prací prostedek dejte do komory II, programy s pedpírkou - prací prostedek rozdlte do komory I a II. Robert Bosch Hausgeräte GmbH CarlWery Str Mnichov/Nmecko WAQ24440BY / /

11 Bezpenostní pokyny Pette si tento návod k použití a návod k instalaci a všechny ostatní informace, které byly k prace piloženy, a postupujte podle nich. Dokumenty uchovejte pro pozdjší potebu. Nebezpeí úrazu elektrickým proudem! Ohrožení života! Nebezpeí udušení! Nebezpeí otravy! Nebezpeí výbuchu! Nebezpeí úrazu! Síovou zástrku vytahujte ze zásuvky pouze za kryt zástrky, nikoli za kabel! Síovou zástrku nikdy nezapojujte ani nevypojujte vlhkýma rukama. U spotebi, které dosloužily: Síovou zástrku vytáhnte ze zásuvky. Síový kabel odíznte a spolu se zástrkou odstrate. Znite zámek dvíek. Zabráníte tomu, aby se dti dostaly do ohrožení života. Fólie, obaly a jejich ásti udržujte mimo dosah dtí. Prací a ošetovací prostedky uchovávejte mimo dosah dtí. Kusy prádla pedem ošetené isticími prostedky obsahujícími rozpouštdla, nap. prostedky na odstraování skvrn nebo prací benzin, mohou po vložení zpsobit výbuch. Kusy prádla ped vložením dkladn vymáchejte v ruce. Dvíka mohou být velmi horká. Pozor pi oderpávání horkého pracího roztoku. Nestoupejte na praku. Neopírejte se o otevená dvíka. Pokud se buben ješt toí, nesahejte do nj. Pi otevírání násypky na prací prostedky za provozu bute opatrní. Hodnoty spoteby v závislosti na modelu Program Pídavná funkce Naplnní Výkon*** Voda*** Délka programu*** Cottons (studená) 7 kg 0,24 kwh 60 l 145 min Cottons30 C** 7 kg 0,37 kwh 59 l 145 min Cottons40 C** 7 kg 0,98 kwh 59 l 155 min Cottons60 C** 7 kg 1,15 kwh 59 l 165 min Cottons90 C 7 kg 2,10 kwh 69 l 155 min Cottons60 C EcoPerfect * 7 kg 1,05 kwh 42 l 180 min Easy-Care 40 C** 3,5 kg 0,62 kwh 53 l 87 min Mix 40 C** 3,5 kg 0,54 kwh 47 l 60 min Delicate/Silk 30 C 2 kg 0,19 kwh 34 l 41 min Delicate/Silk (studená) 2 kg 0,05 kwh 35 l 41 min Wool 30 C 2 kg 0,17 kwh 39 l 40 min Wool (studená) 2 kg 0,03 kwh 39 l 40 min * Nastavení programu pro kontrolu a opatení energetickým štítkem podle smrnice 92/75/EHS. ** Nastavení programu pro kontrolu podle platné normy EN Pokyn pro srovnávací testy: Pro vyzkoušení zkušebních program perte uvedené množství prádla s maximální rychlostí odsteování. Jako krátký program pro barevné prádlo zvolte program Mix 40 C s maximální rychlostí odsteování. *** Hodnoty se liší od uvedených hodnot podle tlaku vody, tvrdosti vody, teploty pivádné vody, pokojové teploty, druhu, množství a zašpinní prádla, použitého pracího prostedku, kolísání síového naptí a zvolených pídavných funkcí. 98 8

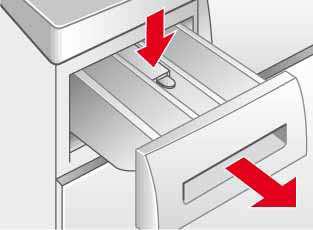

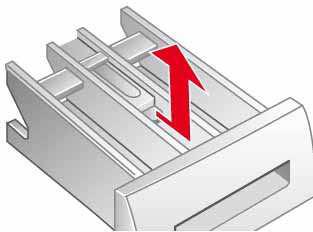

12 Pée Nebezpeí úrazu elektrickým proudem! Síovou zástrku vytáhnte ze zásuvky. Nebezpeí výbuchu! Nepoužívejte rozpouštdla. Ped prvním praním Nevkládejte do praky prádlo! Otevete vodovodní kohoutek. Do komory II naplte: pibližn 2 l vody, prací prostedek (dávkování podle údaje výrobce pro mírn zašpinné prádlo a podle stupn tvrdosti vody). Voli program nastavte na Easy-Care (nemakavé prádlo) 60 C a stisknte Start/Reload (start/doplnní). Po skonení programu nastavte voli program na Off (vyp.). Pláš praky, ovládací panel Zbytky pracích prostedk ihned odstrate. Otete mkkým, vlhkým hadrem. ištní proudem vody je zakázáno. ištní násypky na prací prostedky jsou-li v ní zbytky pracího prostedku nebo aviváže. 1. Násypku vytáhnte, vložku zatlate dol, násypku vyjmte. 2. Vyjmutí vložky: Prstem vytlate vložku zdola nahoru. 3. Pro modely s vložkou pro tekuté prací prostedky: Vložku posute nahoru a vyjmte ji smrem dozadu. 4. Vyplachovací misku a vložky vyistte vodou a kartákem a vysušte je. 5. Nasate vložku a nechte ji zaskoit (váleek nasate na vodicí ep). 6. Násypku na prací prostedky zasute zpt. Násypku nechte otevenou, aby mohla vyschnout zbytková voda. Buben Dvíka nechte otevená, aby buben vyschnul. Rezavé skvrny - použijte isticí prostedek bez chloru, nepoužívejte ocelovou vlnu. Odstraování vodního kamene Nevkládejte do praky Pi správném dávkování pracího prostedku není nutné. Odstraování vodního kamene provádjte podle údaj výrobce prostedku na odstraování vodního kamene. Vhodné prostedky na odstraování vodního kamene lze obdržet na našich internetových stránkách nebo u servisní služby návod k instalaci. Nouzové odblokování, nap. pi výpadku elektrického proudu) Jakmile se obnoví pívod proudu, program pobží dále. Pokud byste chtli pesto prádlo vyjmout, lze dvíka otevít následujícím zpsobem: Nebezpeí opaení! Prací roztok a prádlo mohou být horké. Píp. je nejprve nechte vychladnout. Pokud se buben ješt toí, nesahejte do nj. Dvíka neotvírejte, pokud je za sklem vidt voda. 1. Voli programu nastavte na Off (vyp.) a vytáhnte síovou zástrku ze zásuvky. 2. Vypuste prací roztok strana Pomocí náadí vytáhnte nouzové odblokování dol a uvolnte ho. Pak lze dvíka otevít. Upozornní na displeji v závislosti na modelu bliká Uzavete správn dvíka; píp. mže být piskípnuté prádlo. :, : Úpln otevete vodovodní kohoutek (studená voda), zalomená/piskípnutá pívodní hadice; vyistte sítko strana 10, píliš nízký tlak vody. : Ucpané erpadlo; vyistte ho strana 10. Ucpaná odtoková hadice/odtoková trubka; vyistte odtokovou hadici u sifonu strana 10. : Voda v záchytné van na dn, netsnost spotebie. Zavolejte servisní službu! : Nejedná se o závadu. Úpln otevete vodovodní kohoutek (teplá voda); zalomená/piskípnutá pívodní hadice; vyistte sítko strana 10, píliš nízký tlak vody. Dtská pojistka aktivována: deaktivace strana

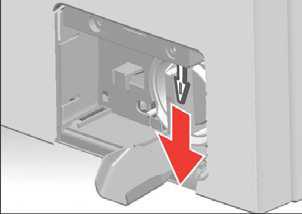

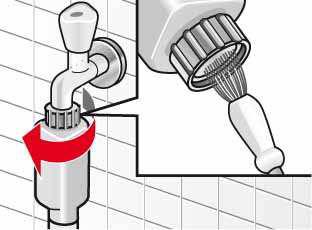

13 Údržba erpadlo Voli programu nastavte na Off (vyp.) a vytáhnte síovou zástrku ze zásuvky. 1. Krytku pro údržbu otevete pomocí šroubováku nebo vložky pro tekuté prací prostedky (v závislosti na modelu) a sejmte ji. Nebezpeí opaení! Prací roztok nechte vychladnout. Zavete vodovodní kohoutek. 2. Vyklopte žlábek pro odtok vody a umístte pod nj nádobu o dostatené velikosti. 3. Pro modely s výpustnou hadicí: Výpustnou hadici vyjmte z držáku a vytáhnte z krytu. Vytáhnte uzavírací krytku, nechte všechen prací roztok vytéct do nádoby. Nasate uzavírací krytku a výpustnou hadici nasate do držáku. 3* Pro modely bez výpustné hadice: Opatrn odšroubujte krytku erpadla otoením pibližn o 180 tak, aby zaala vytékat voda. Pokud je nádoba plná, krytku erpadla zašroubujte a nádobu vyprázdnte. Kroky opakujte, dokud nevytee veškerý prací roztok. 4. Opatrn odšroubujte krytku erpadla (zbytková voda). 5. Vyistte vnitní prostor, závit krytky erpadla a tleso erpadla (obžné kolo erpadla musí mít možnost otáet se). 6. Krytku erpadla nasate zpt a zašroubujte. 7. Zaklopte žlábek pro odtok vody. 8. Nasate a zavete krytku pro údržbu. Abyste zabránili tomu, aby pi píštím praní odtekl nevyužitý prací prostedek: Do komory II nalijte 2 l vody a spuste program Empty (oderpání). Odtoková hadice u sifonu Voli programu nastavte na Off (vyp.) a vytáhnte síovou zástrku ze zásuvky. 1. Povolte hadicovou objímku, opatrn vytáhnte odtokovou hadici (zbytková voda). 2. Vyistte odtokovou hadici a hrdlo sifonu. 3. Znovu nasate odtokovou hadici a místo pipojení zajistte hadicovou objímkou. Sítko v pívodu vody Nebezpeí úrazu elektrickým proudem! Bezpenostní zaízení Aqua-Stop neponoujte do vody (jeho souástí je elektrický ventil). Odtlakování vody v pívodní hadici: 1. Zavete vodovodní kohoutek. 2. Zvolte libovolný program (krom Rinse/Spin//Empty (máchání/odsteování// oderpání)). 3. Stisknte Start/Reload (start/doplnní). Program nechte bžet cca 40 s. 4. Voli program nastavte na Off (vyp.). Síovou zástrku vytáhnte ze zásuvky. Vyistte sítko: 5. Odpojte hadici z vodovodního kohoutku. Vyistte sítko malým kartákem. A/nebo u model Standard a Aqua-Secure: Odpojte hadici na zadní stran spotebie, kleštmi vyjmte sítko a vyistte ho. 6. Pipojte hadici a zkontrolujte tsnost

14 Co dlat, když...? Vytéká voda. Nenatéká voda. Prací prostedek nebyl spláchnutý. ádn upevnte nebo vymte odtokovou hadici. Dotáhnte závit pívodní hadice. Stiskli jste Start/Reload (start/doplnní)? Je otevený vodovodní kohoutek? Není píp. ucpané sítko? Sítko vyistte strana 10. Zalomená nebo piskípnutá pívodní hadice. Dvíka nelze otevít. Je aktivní bezpenostní funkce. Perušení programu? strana 4. Nezvolili jste (bez závreného odsteování)? strana 3, 4. Dvíka lze otevít pouze pomocí nouzového odblokování? strana 9. Po vypnutí praky jsou dvíka zablokovaná: Praku zapnte a pokejte 5 sekund. Program se nespustí. Stiskli jste Start/Reload (start/doplnní) nebo jste zvolili (doba skonení)? Jsou zavená dvíka? Je aktivní dtská pojistka? Deaktivace strana 5. Prací roztok se neoderpává. Nezvolili jste (bez závreného odsteování)? strana 3, 4. Vyistte erpadlo strana 10. Vyistte odtokovou trubku a/nebo odtokovou hadici. V bubnu není vidt voda. Nejedná se o závadu - voda je mimo viditelnou oblast. Výsledek odsteování není uspokojivý. Prádlo je mokré/píliš vlhké. Doba trvání programu se bhem pracího cyklu mní. Opakované odsteování. Zbytková voda v komoe pro ošetovací prostedky. Zápach v prace. Bliká ukazatel stavu. Z násypky na prací prostedky píp. vytéká prací prostedek. Velká hlunost, vibrace a pochodování praky pi odsteování. Hluk pi odsteování a oderpání. Displej/kontrolky bhem provozu nefungují. Prbh programu je delší než obvykle. Zbytky pracího prostedku na prádle. Nejedná se o závadu - systém kontroly rovnomrného rozložení prádla perušil odsteování, nerovnomrné rozložení prádla. Rozmístte v bubnu malé a velké kusy prádla. Nezvolili jste (ochrana proti pomakání)? strana 5. Nezvolili jste píliš nízké otáky? strana 5. Nejedná se o závadu - prbh programu je optimalizován pro píslušný prací proces. To mže mít za následek zmny doby trvání na displeji. Nejedná se o závadu - systém kontroly rovnomrného rozložení prádla se snaží vyrovnat nerovnomrné rozložení prádla. Nejedná se o závadu - nedojde ke snížení úinnosti ošetovacího prostedku. Píp. vyistte vložku strana 9. Nechte probhnout program Cottons (vyváka/barevné) 90 C bez prádla. Použijte univerzální prací prostedek. Nepoužili jste píliš velké množství pracího prostedku? Smíchejte 1 polévkovou lžíci aviváže s ½ l vody a sms nalijte do komory II (nepoužívejte na outdoorové textilie). Pi píštím praní snižte dávkování pracího prostedku. Jsou patky spotebie zajištné? Zajistte patky spotebie návod k instalaci. Odstranili jste pepravní pojistky? Odstrate pepravní pojistky návod k instalaci. Vyistte erpadlo strana 10. Energeticky úsporný režim strana 5. Výpadek elektrického proudu? Nevypadla pojistka? Zapnte/vymte pojistku. Není aktivní energeticky úsporný režim? Pokud se porucha vyskytne znovu, zavolejte servisní službu. Nejedná se o závadu - systém kontroly rovnomrného rozložení prádla se snaží vyrovnat nerovnomrné rozložení prádla opakovaným rozmístním prádla. Nejedná se o závadu - je aktivní systém kontroly pny - zapne se navíc máchání. Bezfosfátové prací prostedky ojedinle obsahují ástice nerozpustné ve vod. Zvolte program Rinse/Spin (máchání/odsteování) nebo prádlo po vyprání vykartáujte. Nemžete-li poruchu odstranit sami (vypnutí/zapnutí) nebo v pípad poteby opravy: Voli programu nastavte na Off (vyp.) a vytáhnte síovou zástrku ze zásuvky. Zavete vodovodní kohoutek a zavolejte servisní službu návod k instalaci

15 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka Model 16 BOSCH WAQ 24441BY Kapacita v kg 8 Třída energetické účinnosti Ekoznačka EU Vážená roční spotřeba energie v kwh 1) 177 Spotřeba energie standardního programu: bavlna 60 C plná náplň 0,93 A+++ bavlna 60 C poloviční náplň 0,69 bavlna 40 C poloviční náplň 0,61 Vážená spotřeba energie ve vypnutém stavu 0,11 Vážená spotřeba energie v režimu ponechání v zapnutém stavu 1,65 Vážená ročná spotřeba vody v l 2) 8200 Třída účinnosti odstřeďování A (nejlepší)... G (horší) Max. počet otáček odstřeďování za min. bavlna 60 C 1200 Zbytková vlhkost v % 56 bavlna 60 C Standardní programy, ke kterým se vztahují informace na štítku a informačním listě 4) bavlna 40 C Trvání standarddního programu: bavlna 60 C plná náplň 210 bavlna 60 C poloviční náplň 180 bavlna 40 C poloviční náplň 180 Trvání režimu ponechání v zapnutém stavu Hlučnosť v db (A) re 1 pw 3) : praní 57 odstřeďování 74 Spotřebič určen k vestavbě ne 1) Spotřeba energie v kwh za rok na základě 220 standardních pracích cyklů s programy bavlna 60 C a 40 C s celou a poloviční náplní a spotřeba v režimech s nízkou spotřebou energie. Skutečná spotřeba energie bude záviset na tom, jak je spotřebič používán. 2) Spotřeba vody v l za rok na základě 220 standardních pracích cyklů s programy bavlna 60 C a 40 C s celou a poloviční náplní a spotřeba v režimech s nízkou spotřebou energie. Skutečná spotřeba vody bude záviset na tom, jak je spotřebič používán. 3) Úroveň emisí hluku šířeného vzduchem vyjádřená v db (A) re 1 pw zaokrouhlená na nejbližší celé číslo během fází praní a odstřeďování u standardního programu bavlna 60 C s plnou náplní 4) Tyto programy jsou vhodné pro praní běžně znečištěného bavlněného prádla a jedná se o nejúčinnější programy z hlediska kombonované spotřeby energie a vody. Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách B

16

17 Montážní návod 1

18 Obsah Strana Bezpečnostní pokyny... 3 Ekologická likvidace...3 Plocha pro instalaci...3 Rozsah dodávky...4 Délka hadic a kabelů...4 Odstranění přepravních pojistek...5 Připojení vody... 6 Vyrovnání... 7 Elektrické připojení... 7 Přeprava, např. při stěhování... 8 Technické údaje... 8 Záruka Aqua-Stop... 9 Servisní služba

19 3

20 4

21 5

22 6

23 7

24 8

25 9

26 1

27 2

28 3

29 4

30 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

31 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

32 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail Martin Jansta Tovární Kolín janstovi@volny.cz A PROFI SERVIS s.r.o. Pražská Benátky nad Jizerou aprofiservis@seznam.cz Irena Komárková ml. Slovanské údolí Plzeň servis-ap@volny.cz Marek Pollet Vřesinská Plzeň pollet@volny.cz KL servis Bergmannova Sokolov - Dolní info@klservis.eu Rychnov ELMOT v.o.s Blahoslavova 1a České Budějovice elmotcb@seznam.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná blatna@jankovsky.cz; elektro@ jankovsky.cz Bekl Bílkova Tábor pracky@ .cz BMK servis s.r.o. Chýnovská Tábor - Měšice tabor@bmkservis.cz B. I. SERVIS Horova Ústí n./labem stepankova@biservis.cz; info@ biservis.cz Petr KUČERA Topolová Most serviskucera@seznam.cz RADEK MENČÍK Proletářská Liberec elektroservis.mencik@seznam.cz Wh-servis s.r.o. Žitavská Liberec wh-servis@volny.cz Martin Linhart Letců Hradec Králové linhartmartin@volny.cz A - Z Chlazení Piletická Hradec Králové info@klimatizace.net ŠKALOUD s.r.o. Smilova Pardubice info@naradi-skaloud.cz; jsk@ seznam.cz SERVIS ČERNÝ S.R.O. Mírové náměstí Broumov elektra.99@servis.cerny.cz ALPHA servis s.r.o. Purkyňova Lanškroun servis@alphaobchod.cz; info@ alphaobchod.cz VIKI, spol. s r.o. Majakovského Jihlava viki.servis@iol.cz Dana Bednaříková Charbulova Brno petr.bednarik@seznam.cz Caffe Idea - Blažek Cacovická 66a Brno info@caffeidea.cz Faraheit servis s.r.o. Kaštanová Brno faraheit.servis@seznam.cz Karel Veselý Gagarinova Znojmo elservisznprodejna@tiscali.cz Jan Liška Žďárského Třebíč info@elso-servis.cz ELEKTRO TREFILÍK s.r.o. Malá strana Dubňany trefilik@wo.cz Martin Wlazlo MW Žerotínova 1155/ Ostrava - Moravská Ostrava info@elektroopravna.cz; servis@ elektroopravna.cz Stanislav Novotný Hoblíkova Nový Jičín sano@iol.cz Lumír Majnuš Bílovecká Opava mezerova@elektroservis-majnus. cz; hulvova@elektroservismajnus.cz; vana@elektroservismajnus.cz Bosch servis centrum spol. s r.o. Nábřeží Zlín bosch@boschservis.cz Elektoservis Živěla Dolní Novosadská Olomouc servis@elektroserviszivela.cz ELEKTROSERVIS KOLÁČEK s.r.o. ELEKTROSERVIS KOLÁČEK s.r.o. Polní 20 Polní Česká Ves u Jeseníku Česká Ves u Jeseníku ; elektro.kolacek@centrum.cz elektro.kolacek@centrum.cz S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

33 Návod na obsluhu WAQ 24441BY Q4ACZM2406

34 Vaša práka Blahoželáme! Rozhodli ste sa pre moderný, vysokokvalitný domáci spotrebi znaky Bosch. Táto práka sa vyznauje úspornou spotrebou vody a energie. Každý spotrebi, ktorý opúša náš výrobný podnik, sa starostlivo preskúša z hadiska funknosti a bezchybného stavu. alšie informácie o našich výrobkoch, náhradných dieloch, službách a našom príslušenstve nájdete na našich internetových stránkach kontaktujte naše stredisko servisnej služby. Kontaktné údaje pre všetky krajiny nájdete v priloženom zozname servisných služieb. Likvidácia v súlade predpismi na ochranou životného prostredia Obal zlikvidujte v súlade s predpismi na ochranu životného prostredia. Tento spotrebi je oznaený v súlade s európskou smernicou 2002/96/ES o odpade elektrických a elektronických zariadení - OEEZ (waste electrical and electronic equipment WEEE). Smernica stanovuje rámec platný pre zber a recykláciu odpadu z elektrických a elektronických zariadení v EÚ. Obsah Strana Použitie na urený úel... 1 Programy... 1 Nastavenie a prispôsobenie programu... 3 Pranie /4 Po vypraní... 4 Individuálne nastavenia...5/6 Dôležité pokyny... 6 Prehad programov Bezpenostné pokyny...8 Hodnoty spotreby Ošetrovanie...9 Upozornenia na displeji... 9 Údržba o robi, ke...? Ochrana životného prostredia/pokyny na úsporu Použite len maximálne množstvo bielizne pre príslušný program. Normálne zneistenú bielize perte bez predprania. Namiesto Cottons 90 C (vyv./farebné) zvote program Cottons 60 C (vyv./farebné) a prídavnú funkciu EcoPerfect. Porovnatené istenie s výrazne nižšou spotrebou energie. Prací prostriedok dávkujte poda údajov výrobcu a tvrdosti vody. Ak sa bielize následne bude suši v sušike, poet otáok pri odstreovaní zvote poda príslušného návodu výrobcu sušiky. 2

35 Použitie na urený úel. výlune na používanie v domácnosti, na pranie textílií vhodných na pranie v práke a vlny urenej na runé pranie v pracom roztoku, na prevádzku so studenou alebo studenou a teplou (max. 60 C) pitnou vodou (v závislosti od modelu) a použitím bežne dostupných pracích a ošetrovacích prostriedkov, ktoré sú vhodné na použitie v prákach. Nenechávajte deti pri práke bez dozoru. Deti a nepouené osoby nesmú používa práku. Domáce zvieratá držte v dostatonej vzdialenosti od práky. Programy Podrobný prehad programov strana 7. Teplotu a poet otáok pri odstreovaní možno individuálne zvoli, v závislosti od zvoleného programu a aktuálneho priebehu programu. Cottons (na vyváranie/farebné) + Prewash (+ predpranie) Easy-care (ahko ošetrovatené textílie) + Prewash (+ predpranie) Mix (rýchly/mix) Delicate/Silk (jemné/hodváb) Wool (vlna) Rinse/Spin (plákanie/ odstreovanie) Empty (oderpanie vody) Butter/Oil (maslo/olej) Red Wine (ervené víno) odolné textílie odolné textílie, predpranie ahko ošetrovatené textílie ahko ošetrovatené textílie, predpranie rôzne druhy bielizne jemné textílie s možnosou prania Tomatoes (paradjky) Super Quick 15 krátky program (extra krátky program) Shirt/Blouses (košele) nežehlivé košele Dark Wash tmavé textílie (ahko ošetrovatené textílie plus) vlna vhodná na runé/strojové pranie bielize na runé pranie, Aktivované tlaidlo (plus plákanie); má sa len odstredi, deaktivujte tlaidlo oderpanie vody z plákania (bez závereného odstreovania) pevné textílie s ahkou údržbou, špeciálny prací program proti škvrnám strana 5 1 3

36 Príprava 4 Inštaláciu vykonajte odborne poda zvláštneho návodu na inštaláciu. Skontrolujte spotrebi Poškodený spotrebi neuvádzajte do prevádzky! Informujte váš zákaznícky servis! Zasute sieovú zástrku Len suchými rukami! Uchopte len zástrku! Otvorte vodovodný kohútik Vložka na tekutý prací prostriedok (v závislosti od modelu) strana 6 Násypka II: prací prostriedok na hlavné pranie, zmäkova, bieliaci prostriedok, odstraova škvn Násypka : aviváž, škrob Násypka I: prací prostriedok na predpieranie Prídavné funkcie Displej / tlaidlá voby - 90 ºC (teplota) Voba teploty ( = studená) 1-24 h (odložený štart) Skonenie programu po * (ot/min) Voba potu otáok pri odstreovaní (* v závislosti od modelu) alebo (bez závereného odstreovania, bielize zostane po poslednom plákaní vo vode, displej ) Ukazovate stavu Ukazovatele priebehu programu: - - Pranie, plákanie, odstreovanie, trvanie, príp. skonenie programu (-0-) Detská poistka strana 5 Otvorte dvierka plniaceho otvoru, pridajte bielize strana 4, 5 2 Pred prvým praním jedno pranie uskutonite bez bielizne strana 9. Triedenie a vkladanie bielizne Dodržiavajte pokyny na ošetrovanie bielizne od výrobcu! Poda údajov na etiketách s informáciami o ošetrovaní textílií. Roztriete poda druhu, farby, zneistenia a teploty. Neprekrote povolené množstvo náplne strana 7. Dodržiavajte dôležité upozornenia! strana 6 Vložte malé a veké kusy bielizne spolone. Dvierka plniaceho otvoru zatvorte. Dbajte na to, aby ste bielize neprivreli medzi dvierka plniaceho otvoru a gumené tesnenie. Plnenie prostriedkov na pranie a ošetrovanie Dávkovanie poda: množstva bielizne, zneistenia, tvrdosti vody (informácie vám poskytne príslušný vodárenský podnik) a údajov výrobcu. Pri modeloch bez vložky na tekutý prací prostriedok: Tekutý prací prostriedok naplte do príslušnej dávkovacej odmerky a vložte do bubna. Husté avivážne a tvarovacie prostriedky zriete vodou. Predídete upchatiu. Nastavenie a prispôsobenie programu** Voli programov Štart / pridanie bielizne **Ke na displeji svieti symbol, detská poistka je aktívna deaktivujte, strana 5. Informácie o pracích programoch proti škvrnám, prídavné funkcie a tlaidlá voby Individuálne nastavenia, strana 5. Zvote Start/Reload (štart/pridanie bielizne) Všetky tlaidlá majú vysokú citlivos, staí ahký dotyk! Pri dlhšom dotyku (odložený štart) tlaidla odloženého štartu sa spustí automatický priebeh možností nastavenia. Voli programov na zapnutie a vypnutie spotrebia a na vobu programu. Otáanie je možné v obidvoch smeroch.

37 Pranie Zásuvka na prací prostriedok s násypkami I, II, Bubon Ovládací panel Dvierka plniaceho otvoru Vyberanie bielizne Otvorte dvierka plniaceho otvoru a vyberte bielize. Ak je aktívna funkcia (bez závereného odstreovania): Voli programov nastavte na Empty (oderpanie vody) alebo zvote poet otáok pri odstreovaní. Zvote Start/Reload (štart/pridanie bielizne). Prípadné cudzie predmety odstráte - nebezpeenstvo korózie. Dvierka plniaceho otvoru a zásuvku na prací prostriedok nechajte otvorenú, aby zvyšná voda mohla vyschnú. Zatvorte vodovodný kohútik Pri modeloch s Aqua Stop nie je potrebné Upozornenia v návode na inštaláciu. Vypnutie Voli programov nastavte na Off (vyp.). 1 Skonenie programu, ke......tlaidlo Start/Reload (štart/pridanie bielizne) je vypnuté a na displeji sa objaví - -. Upozornenie Ak je osvetlenie displeja vypnuté, stlate ubovoné tlaidlo Režim energetickej úspory, strana 5. 2 Servisná klapka 3 Zrušenie programu Pri programoch prania pri vysokej teplote: Vychladnutie bielizne: Zvote Rinse/Spin (plákanie/odstreovanie). Zvote Start/Reload (štart/pridanie bielizne). Pri programoch prania pri vysokej teplote: Zvote program Rinse/Spin (plákanie/odstreovanie) (deaktivujte tlaidlo (plus plákanie)) alebo Empty (oderpanie vody). Zvote Start/Reload (štart/pridanie bielizne). Pranie Zmena programu, ke bol omylom zvolený nesprávny program: zvote nový program. Zvote Start/Reload (štart/pridanie bielizne). Nový program sa spustí od zaiatku. Pridanie bielizne, ke... strana 5...bolo zvolené Start/Reload (štart/pridanie bielizne) a na displeji svietia obidva symboly +. Pri sa nedajú dvierka plniaceho otvoru otvori. Zvote Start/Reload (štart/pridanie bielizne)

38 Individuálne nastavenia Tlaidlá voby Pred a poas priebehu zvoleného programu môžete zmeni poet otáok pri odstreovaní a teplotu. Úinky budú závisie od aktuálneho priebehu programu. (teplota C) Teplotu prania môžete kedykovek zmeni. Maximálna volitená teplota závisí od aktuálne nastaveného programu. (odložený štart) Po zvolení programu sa zobrazuje príslušný as trvania programu. Štart programu môžete pred zaatím programu odloži. Odložený štart možno nastavi v krokoch po hodinách, max. 24 h. Tlaidlo (odložený štart) stláajte dovtedy, kým sa neobjaví požadovaný poet hodín (h=hodina). Zvote Start/Reload (štart/pridanie bielizne). (Poet otáok pri odstreovaní v ot/min/ (bez závereného odstreovania)) Zobrazený poet otáok pri odstreovaní môžete kedykovek zmeni. Maximálny volitený poet otáok závisí od modelu a aktuálne nastaveného programu. Prídavné funkcie Prehad programov, strana 7 SpeedPerfect Na pranie s kratším asom s porovnatenou úinnosou prania ako pri štandardnom programe. Maximálne množstvo náplne Prehad programov, strana 7. EcoPerfect Pre úsporu energie s porovnatenou úinnosou prania ako pri štandardnom programe. (ahké žehlenie) Špeciálny priebeh odstreovania s následným prevzdušnením. Šetrné záverené odstredenie - zvyšková vlhkos bielizne mierne zvýšená. (plus plákanie) Prídavné plákanie. Program vhodný pre oblasti s vemi mäkkou vodou alebo na alšie zlepšenie výsledku plákania. Detská poistka na displeji Pridanie bielizne + na displeji Zaistenie práky proti neúmyselnej zmene nastavených funkcií. ZAP/VYP: po spustení/ skonení programu držte cca 5 sekúnd stlaené Start/Reload (štart/pridanie bielizne). Upozornenie: Detská poistka môže zosta aktivovaná až do nasledujúceho spustenia programu aj po vypnutí práky! Pred spustením programu potom detskú poistku deaktivujte a príp. znova aktivujte po spustení programu. Upozornenie: Symbol svieti: detská poistka aktívna. Symbol bliká: detská poistka aktívna a voli programov prestavený. Zrušeniu programu predídete tak, že voli programov nastavíte naspä na východiskový program, symbol sa znova rozsvieti. Ke po spustení programu chcete priloži do práky bielize, stlate tlaidlo Start/Reload (štart/pridanie bielizne). Spotrebi preverí, i je možné bielize prida. + svietia: Pridanie bielizne je možné. bliká: Pokajte, kým sa nerozsvietia +. Upozornenie: Dvierka otvorte až vtedy, ke budú svieti obidva symboly +. : Pridanie bielizne nie je možné. Upozornenie: Ke je vysoká hladina vody a/alebo teplota poas odstreovania, zostanú dvierka plniaceho otvoru z bezpenostných dôvodov zablokované. Na pokraovanie programu stlate tlaidlo Start/Reload (štart/pridanie bielizne). Pracie programy proti škvrnám Škvrny nenechajte zaschnú. Odstráte pevné súasti. Bielize roztriete ako zvyajne a naplte práku. V práke sa prispôsobí teplota prania, pohyb bubna aj as namáania poda typu škvn. Prostredníctvom horúcej alebo studenej vody, jemného alebo intenzívneho prania (vaka novej štruktúre bubna) a dlhého alebo krátkeho namáania má každý prací program proti škvrnám iný priebeh. Výsledok: škvrny sa odstránia optimálnym spôsobom aj bez pridania špeciálnych pracích prostriedkov. Úsporný režim Osvetlenie displeja zhasne po niekokých minútach, bliká Start/Reload (štart/pridanie bielizne). Na aktiváciu osvetlenia stlate ubovoné tlaidlo. Štart/pridanie bielizne Na spustenie programu alebo pridanie bielizne a na aktiváciu/deaktiváciu detskej poistky. 5 6

39 Individuálne nastavenia Signál 1. Aktivácia režimu nastavenia hlasitosti signálov nastavte na 1 krok, displej svieti zvote a podržte + 1 krok, uvonite 2. Nastavenie hlasitosti... Signály tlaidiel Upozorujúce signály * príp. stlate viackrát priamo Nastavenie hlasitosti* 1 krok Nastavenie hlasitosti* Dôležité pokyny Šetrenie bielizne a práky Pri dávkovaní všetkých pracích / pomocných a istiacich prostriedkov dbajte bezpodmienene na pokyny výrobcu. Vyprázdnite vrecká. Dávajte pozor na kovové predmety (kancelárske sponky at.). Jemnú bielize perte v sieke/vrecúšku (panuchy, záclony, podprsenky s kosticami). Zipsy zatvorte, gombíky na obliekach zapnite. Piesok z vreciek a záhybov vykefujte. Kolieska, príp. štipce zo záclon odstráte alebo záclony zviažte do sieky/vrecka. Bielize s rôznym stupom zneistenia Novú bielize perte zvláš. mierne Nepredpierajte. Príp. zvote prídavnú funkciu SpeedPerfect. Škvrny príp. vopred ošetrite. silno Vložte menej bielizne. Zvote program s predpraním. Namáanie Do práky vložte len bielize rovnakej farby. Do násypky II dajte avivážny/prací prostriedok poda údajov výrobcu. Voli programov nastavte na Cottons 30 C (na vyváranie/farebné) a zvote Start/Reload (štart/pridanie bielizne). Približne po 10 minútach zvote Start/Reload (štart/pridanie bielizne), aby ste pozastavili program. Ke má program pokraova alebo sa má zmeni, po požadovanej dobe namáania znova stlate Start/Reload (štart/pridanie bielizne). Škrobenie Na bielize by sa pred škrobením nemal použi avivážny prostriedok. Škrobenie možno použi pri všetkých pracích programoch s tekutým škrobom. Škrob dávkujte poda údajov výrobcu do násypky na aviváž (príp. predtým vyistite). Farbenie / odfarbovanie Farbenie vykonávajte len prostriedkami urenými na domáce farbenie. So môže poškodi ušachtilú oce! Dodržiavajte údaje výrobcu farbiaceho prostriedku! Bielize neodfarbujte v práke! Vložka na tekutý prací prostriedok v závislosti od modelu Aby ste mohli dávkova tekutý prací prostriedok, umiestnite vložku: Zásuvku na prací prostriedok celkom vyberte strana 9. Vložku posute dopredu a nechajte ju zapadnú. Vložku nepoužívajte (posute dohora): Pri použití gélovitých pracích prostriedkov, pri programoch s predpraním + Prewash a volitenou možnosou ukonenia programu. nastavte na 6 7

40 Prehad programov Riate sa tabukou Hodnoty spotreby na strane 8 a pokynmi na strane 6! Programy C max. Druh bielizne Prídavné funkcie; upozornenia Cottons (na vyváranie/farebné) SpeedPerfect *, EcoPerfect, (ahké žehlenie), (plus plákanie) odolné textílie, textílie s možnosou vyvárania z bavlny alebo anu 7 kg 4 kg* - 90 C SpeedPerfect, EcoPerfect, (ahké žehlenie), (plus plákanie) ahko ošetrovatené textílie z bavlny, anu, syntetiky alebo zmesovej tkaniny - 60 C SpeedPerfect, EcoPerfect, (ahké žehlenie), (plus plákanie); rôzne druhy bielizne možno pra spolone - 40 C textílie z bavlny alebo ahko ošetrovatené textílie SpeedPerfect, EcoPerfect, (ahké žehlenie), (plus plákanie); redukované odstreovanie po plákaní a záverené odstreovanie tmavé textílie z bavlny alebo tmavé ahko ošetrovatené textílie 3,5 kg - 40 C + Prewash (+ predpranie) Easy-care (ahko ošetrovatené textílie) + Prewash (+ predpranie) Mix (rýchly/mix) Dark Wash (ahko ošetrovatené textílie plus) Butter/Oil (maslo/olej) Red Wine (ervené víno) Tomatoes (paradjky) Shirt/Blouses (košele) Delicate/Silk (jemné/hodváb) C pevné textílie s ahkou údržbou (ahké žehlenie); optimálne odstránenie škvn strana 5 SpeedPerfect, EcoPerfect, (ahké žehlenie), (plus plákanie); len rozbeh odstreovania, vyvesí sa neodstredené SpeedPerfect, EcoPerfect, (ahké žehlenie), (plus plákanie); bez odstreovania medzi jednotlivými plákaniami mimoriadne šetrný prací program zabraujúci zrazeniu, alšie prestávky v programe (textílie ležia v pracom roztoku) Nežehlivé košele z bavlny, anu, syntetických alebo zmesových tkanín. na jemné textílie s možnosou prania, napr. z hodvábu, saténu, syntetiky alebo zmesových tkanín (napr. záclony) textílie vhodné na runé alebo strojové pranie z vlny alebo textílie s podielom vlny ahko ošetrovatené textílie z bavlny, anu, syntetiky alebo zmesovej tkaniny - 60 C - 40 C 2 kg Wool (vlna) - 40 C Krátky program s trvaním cca 15 minút, vhodný na ahko zneistenú bielize - 40 C Super Quick 15 (extra krátky program) Doplnkové programy Rinse/Spin (plákanie/odstreovanie), Empty (oderpanie vody) * redukovaná nápl s prídavnou funkciou SpeedPerfect. Ako krátky program je optimálne vhodný -- Mix 40 C (rýchly mix) s max. potom otáok pri odstreovaní. Programy bez predprania - prací prostriedok dajte do násypky II, programy s predpraním - prací prostriedok rozdete do násypky I a II. Robert Bosch Hausgeräte GmbH CarlWery Str München / Nemecko WAQ24440BY / /

41 Bezpenostné pokyny Preítajte si prosím návod na používanie a návod na inštaláciu, ako aj ostatné priložené informácie a poda toho konajte. Uschovajte si všetky podklady na neskoršie použitie. Nebezpeenstvo úrazu elektrickým prúdom! Ohrozenie života! Nebezpeenstvo udusenia! Nebezpeenstvo otravy! Nebezpeenstvo explózie! Sieovú zástrku nikdy nevyberajte zo zásuvky ahaním za vodi! Nezasúvajte/nevyahujte zo zásuvky vlhkými rukami. Spotrebie, ktoré doslúžili: Vytiahnite sieovú zástrku zo zásuvky. Odrežte kábel a zástrku odstráte. Zámok plniacich dvierok znite. Deti sa tak nebudú môc uväzni a dosta do situácie ohrozenia života. Obaly, fólie a asti obalov držte mimo dosahu detí. Prostriedky na pranie a ošetrovanie odložte mimo dosahu detí. Kusy bielizne, ktoré boli predtým istené pracím prostriedkom/benzínovým istiom s obsahom rozpúšadiel môžu po vložení do práky spôsobi explóziu. Predtým ich dôkladne vyplákajte rune. Nebezpeenstvo poranenia! Dvierka plniaceho otvoru môžu by vemi horúce. Pozor pri oderpávaní horúceho pracieho roztoku. Nevystupujte na práku. Neopierajte sa o otvorené dvierka plniaceho otvoru. Nesiahajte do bubna, ak sa ešte toí. Pri otváraní zásuvky na prací prostriedok poas prevádzky bute opatrní. Hodnoty spotreby v závislosti od modelu Program Prídavná funkcia Nápl Výkon*** Voda*** Trvanie programu*** Cottons (studená) 7 kg 0,24 kwh 60 l 145 min Cottons30 C** 7 kg 0,37 kwh 59 l 145 min Cottons40 C** 7 kg 0,98 kwh 59 l 155 min Cottons60 C** 7 kg 1,15 kwh 59 l 165 min Cottons90 C 7 kg 2,10 kwh 69 l 155 min Cottons60 C EcoPerfect * 7 kg 1,05 kwh 42 l 180 min Easy-Care 40 C** 3,5 kg 0,62 kwh 53 l 87 min Mix 40 C** 3,5 kg 0,54 kwh 47 l 60 min Delicate/Silk 30 C 2 kg 0,19 kwh 34 l 41 min Delicate/Silk (studená) 2 kg 0,05 kwh 35 l 41 min Wool 30 C 2 kg 0,17 kwh 39 l 40 min Wool (studená) 2 kg 0,03 kwh 39 l 40 min * Nastavenie programu pre kontrolu energetickej etikety poda smernice 92/75/EHS. ** Nastavenie programu pre skúšku poda EN Pokyn pre porovnávacie testy: Pri testovaní skúšobných programov perte uvedené množstvo náplne bubna s maximálnym potom otáok pri odstreovaní. Ako krátky program pre farebnú bielize zvote program Mix (rýchly/mix) 40 C s maximálnym potom otáok pri odstre- ovaní. ***Hodnoty sa odlišujú od uvedených hodnôt v závislosti od tlaku, tvrdosti, vstupnej teploty vody, teploty v miestnosti, druhu, množstva a zneistenia bielizne, použitého pracieho prostriedku, výkyvov sieového napätia a zvolených prídavných funkcií. 9 8

42 Ošetrovanie Pred prvým praním Nevkladajte bielize! Otvorte vodovodný kohútik. Do násypky II dajte: asi 2 l vody, prací prostriedok (dávkovanie poda údajov výrobcu pre mierne zašpinenú bielize a poda stupa tvrdosti vody). Voli programov nastavte na Easy-care 60 C (ahko ošetrovatené textílie) a stlate Start/Reload (štart/pridanie bielizne). Na konci programu voli programov nastavte na Off (vyp.). Pláš spotrebia, ovládací panel Zvyšky pracieho prostriedku okamžite odstráte. Utrite mäkkou, vlhkou handrikou. Neistite prúdom vody. Vyistite zásuvku na prací prostriedok......ak v nej zostali zvyšky pracieho a avivážneho prostriedku. 1. Vytiahnite, vložku zatlate dolu, zásuvku celkom vyberte. 2. Vybratie vložky: prstom potlate vložku zdola nahor. 3. Pre modely s vložkou na tekutý prací prostriedok: Vložku posute dohora a dozadu ju vyberte. 4. Vyplachovaciu zásuvku a vložky vyistite vodou a kefkou a osušte. 5. Založte vložku a nechajte ju zapadnú (valek nasute na vodiaci kolík). 6. Vsute zásuvka na prací prostriedok. Zásuvku na prací prostriedok nechajte otvorenú, aby zvyšná voda mohla vyschnú. Bubon Dvierka plniaceho otvoru nechajte otvorené, aby bubon vyschol. Hrdzavé škvrny - použite istiaci prostriedok bez obsahu chlóru, nepoužívajte oceovú vlnu. Odstránenie vodného kamea Do práky nedávajte bielize! Pri správnom dávkovaní pracieho prostriedku nie je potrebné. Pri odstraovaní vodného kamea postupujte poda pokynov výrobcu prostriedku na odstraovanie vodného kamea. Vhodné prostriedky na odstránenie vodného kamea si môžete zakúpi prostredníctvom našej internetovej stránky alebo v zákazníckom servise Návod na inštaláciu. Núdzové odblokovanie, napr. pri výpadku elektrického prúdu Program bude pokraova, ke sa obnoví prívod prúdu. Ak sa však chcete bielize vybra, dvierka plniaceho otvoru otvorte poda nasledovného opisu: Nebezpeenstvo obarenia! Prací roztok a bielize môžu by horúce. V prípade potreby ich nechajte vychladnú. Nesiahajte do bubna, ak sa ešte toí. Neotvárajte dvierka plniaceho otvoru, ak voda ešte siaha po sklo. 1. Voli programov nastavte na Off (vyp.) a vytiahnite sieovú zástrku zo zásuvky. 2. Vypustite prací roztok strana Núdzové odblokovanie potiahnite náradím nadol a pustite. Dvierka plniaceho otvoru sa potom dajú otvori. Nebezpeenstvo úrazu elektrickým prúdom! Vytiahnite sieovú zástrku zo zásuvky. Nebezpeenstvo explózie! Nepoužívajte rozpúšadlá. Upozornenia na displeji v závislosti od modelu bliká Dvierka plniaceho otvoru správne zatvorte; príp. bielize je privretá. :, : Vodovodný kohútik (studená voda) celkom otvorte; prívodná hadica vody je pricviknutá alebo zlomená; vyistite sitko strana 10, nízky tlak vody. : Odtokové erpadlo je upchaté; vyistite odtokové erpadlo strana 10. Odtoková hadica/odtoková rúra je upchatá; vyistite odtokovú hadicu na sifóne strana 10. : Voda na dne telesa spotrebia, netesnos spotrebia. Zavolajte zákaznícky servis! : Nejde o poruchu. Vodovodný kohútik (studená voda) celkom otvorte; prívodná hadica vody je pricviknutá alebo zlomená; vyistite sitko strana 10, nízky tlak vody. Detská poistka aktivovaná: deaktivovanie strana

43 Údržba Odtokové erpadlo Voli programov nastavte na Off (vyp.) a vytiahnite sieovú zástrku zo zásuvky. 1. Servisnú klapku otvorte pomocou skrutkova?a alebo vložky na tekutý prací prostriedok a odoberte. Nebezpeenstvo obarenia! Prací roztok nechajte vychladnú. Zatvorte vodovodný kohútik. 2. Drážku na odtok vody vyklopte a podložte nádobu s dostatoným objemom. 3. Pre modely s vypúšacou hadikou: Vypúšaciu hadiku vyberte z držiaka a vytiahnite z krytu. Uzáver vytiahnite, vodu nechajte úplne odtiec do nádoby. Uzáver zatlate a vypúšaciu hadiku vložte do držiaka. 3* Pre modely bez vypúšacej hadiky: Kryt erpadla opatrne otote asi o 180, kým voda nezane odteka. Ke je nádoba plná, kryt erpadla zatote a nádobu vyprázdnite. Tento postup opakujte, kým voda celkom nevyteie. 4. Opatrne odskrutkujte kryt erpadla (zvyšková voda). 5. Vnútro, závit krytu erpadla a kryt erpadla vyistite (lopatkové koliesko odtokového erpadla sa musí da otáa). 6. Kryt erpadla opä založte a zaskrutkujte. 7. Drážku na odtok vody zakopte. 8. Servisnú klapku založte a zatvorte. Aby ste predišli tomu, že pri alšom praní odteie nepoužitý prací prostriedok do odtoku: Nalejte do násypky II 2 l vody a spustite program Empty (oderpanie vody). Odtoková hadica na sifóne Voli programov nastavte na Off (vyp.) a vytiahnite sieovú zástrku zo zásuvky. 1. Povote hadicovú objímku, opatrne vytiahnite odtokovú hadicu (zvyšková voda). 2. Vyistite odtokovú hadicu a hrdlo sifónu. 3. Znova nasate odtokovú hadicu a miesto pripojenia zaistite hadicovou objímkou. Sitko v prívode vody Nebezpeenstvo úrazu elektrickým prúdom! Bezpenostné zariadenie AquaStop nikdy neponárajte do vody (obsahuje elektrický ventil). Zredukujte tlak vody v prívodnej hadici: 1. Zatvorte vodovodný kohútik. 2. Zvote ubovoný program (okrem Rinse/Spin//Empty (plákanie/odstreovanie// oderpanie vody)). 3. Zvote program Start/Reload (štart/pridanie bielizne). Program nechajte prebieha cca 40 sekúnd. 4. Voli programov nastavte na Off (vyp.). Vytiahnite sieovú zástrku zo zásuvky. Vyistite sitko: 5. Odpojte hadicu od vodovodného kohútika. Sitko vyistite kefkou. a/alebo pri modeloch Standard a Aqua-Secure: Odpojte hadicu na zadnej strane spotrebia, sitko vyberte kliešami a vyistite. 6. Pripojte hadicu a preskúšajte tesnos pripojenia

44 12 o robi, ke...? Voda vyteká. Čerpadlo Voda nevteká. Prací prostriedok nie je odplavený. Dvierka plniaceho otvoru sa nedajú otvori. Program sa nespustí. Nebezpečí opaření! Nechejte prací roztok vychladnout! Zavřete vodovodní kohoutek! Odtokovú hadicu správne umiestnite/nasate. Utiahnite skrutkové spojenie prívodnej hadice. Start/Reload (štart/pridanie bielizne) nezvolené? Vodovodný kohútik nie je otvorený? Príp. upchaté sitko? Vyistite sitko strana 10. Prívodná hadica vody je pricviknutá alebo zlomená. Aktívna bezpenostná funkcia. Zrušenie programu? strana 4. (bez závereného odstreovania) zvolené? strana 3, 4. Otvorenie alebo núdzové odblokovanie nie je možné? strana 9. Dvierka sú po nainštalovaní práky zablokované: Práku zapnite a 5 sekúnd pokajte. Start/Reload (štart/pridanie bielizne) alebo (odložený štart) zvolený? Dvierka plniaceho otvoru zatvorené? Je aktívna detská poistka? Deaktivujte strana 5. Prací roztok sa neoderpáva. (bez závereného odstreovania) zvolené? strana 3, 4. Vyistite odtokové erpadlo strana 10. Vyistite odtokovú rúru a/alebo odtokovú hadicu. V bubne nevidno žiadnu vodu. Nejde o poruchu - voda sa nachádza pod viditenou hladinou. Výsledok odstreovania nie je uspokojivý. Bielize je mokrá/vlhká. Trvanie programu sa mení poas pracieho cyklu. Opakovaný nábeh na odstreovanie. Zvyšková voda v násypke pre ošetrovací prostriedok. V práke vzniká zápach. Nejde o poruchu - systém kontroly rovnomerného rozloženia bielizne prerušil odstreovanie, nerovnomerné rozloženie bielizne. Malé a veké kusy bielizne v bubne rozdete. (ahké žehlenie) zvolené? strana 5. Zvolené nízke otáky? strana 5. Nejde o poruchu - priebeh programu sa optimalizuje pre príslušný proces prania. Kvôli tomu môže dochádza k zmenám trvania programu na displeji. Nejde o poruchu - systém kontroly rovnomerného rozloženia bielizne vyrovnáva nevyváženos. Nejde o poruchu - úinok ošetrovacieho prostriedku sa negatívne neovplyvní. Príp. vložku vyistite strana 9. Nechajte prebehnú program Cottons 90 C (na vyváranie/farebné) bez bielizne. Použite pritom prací prostriedok. Ukazovate stavu bliká. Nepoužili ste príliš vea pracieho prostriedku? Zmiešajte 1 polievkovú lyžicu aviváže Príp. pena vystupuje zo zásuvky na s ½ l vody a zmes nalejte do násypky II (nepoužívajte na outdoorové textílie alebo prací prostriedok. textílie s páperovou výplou). Pri alšom praní znížte dávku pracieho prostriedku. Silný zápach, vibrácie alebo pohybovanie spotrebia po miestnosti pri odstreovaní. Zápach pri odstreovaní a oderpávaní vody. Displej/kontrolky nefungujú poas prevádzky. Priebeh programu je dlhší ako zvyajne. Zvyšky pracieho prostriedku na bielizni. Sú nožiky spotrebia zafixované? Zaistite nožiky spotrebia Návod na inštaláciu. Prepravné poistky sú odstránené? Odstráte prepravné poistky Návod na inštaláciu. Vyistite odtokové erpadlo strana 10. Režim energetickej úspory strana 5. Výpadok elektrického prúdu? Vypol prúdový isti? Znovu zapnite prúdový isti/vymete poistku. Režim energetickej úspory aktívny? Ak sa porucha vyskytne opakovane, zavolajte zákaznícky servis. Nejde o poruchu - systém kontroly rovnomerného rozloženia bielizne vyrovnáva nevyváženos a opakovane rozdeuje bielize. Nejde o poruchu - systém kontroly peny je aktívny - pridá sa plákanie. Niektoré pracie prostriedky bez obsahu fosfátov obsahujú vo vode nerozpustné zvyšky. Zvote program Rinse/Spin (plákanie/odstreovanie) alebo bielize po vypraní vykefujte. Ak poruchu nedokážete odstráni sami (zapnutie/vypnutie) alebo v prípade potreby opravy: Voli programov nastavte na Off (vyp.) a sieovú zástrku vytiahnite zo zásuvky. Zatvorte vodovodný kohútik a zavolajte zákaznícky servis Návod na inštaláciu. 11

45 Obchodná značka BSH: INFORMAČNÝ LIST: BSH domácí spotřebiče, s. r. o. Značka Model 20 BOSCH WAQ 24441BY Kapacita v kg 8 Trieda energetickej účinnosti Ekoznačka EU Meraná ročná spotreba energie v kwh 1) 177 Spotreba energie štandardného programu: bavlna 60 C plná náplň 0,93 A+++ bavlna 60 C polovičná náplň 0,69 bavlna 40 C polovičná náplň 0,61 Meraná spotreba energie vo vypnutom stave 0,11 Meraná spotreba energie v režime ponechania v zapnutom stave 1,65 Meraná ročná spotreba vody v l 2) 8200 Trieda účinnosti odstreďovania A (najlepšia)... G (horšia) Max. počet otáčok odstreďovania za min. bavlna 60 C 1200 Zostatková vlhkosť v % 56 bavlna 60 C Štandardné programy, ku ktorým sa vzťahujú informácie na štítku a informačnom liste 4) bavlna 40 C Trvanie štandardného programu: bavlna 60 C plná náplň 210 bavlna 60 C polovičná náplň 180 bavlna 40 C polovičná náplň 180 Trvanie režimu ponechania v zapnutom stave Hlučnosť v db (A) re 1 pw 3) : pranie 57 odstreďovanie 74 Spotrebič určený na zabudovanie nie 1) Spotreba energie v kwh za rok na základe 220 štandardných pracích cyklov s programami bavlna 60 C a 40 C s celou a polovičnou náplňou a spotreba v režimoch s nízkou spotrebou energie. Skutočná spotreba energie bude závisieť na tom, ako sa spotrebič používa. 2) Spotreba vody v l za rok na základe 220 štandardných pracích cyklov s programami bavlna 60 C a 40 C s celou a polovičnou náplňou a spotreba v režimoch s nízkou spotrebou energie. Skutočná spotreba vody bude závisieť na tom, ako sa spotrebič používa. 3) Úroveň emisií hluku šíreného vzduchom vyjadrená v db (A) re 1 pw zaokrúhlená na najbližšie celé číslo počas fáz prania a odstreďovania pri štandardnom programe bavlna 60 C s plnou náplňou. 4) Tieto programy sú vhodné pre pranie bežne znečistenej bavlnenej bielizne a ide o najúčinnejšie programy z hľadiska kombinovanej spotreby energie a vody. Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. Aktuálny návod nájdete na webových stránkach B

46

47 Montážny návod 1

48 Obsah Strana Bezpečnostné pokyny... 3 Ekologická likvidácia...3 Plocha na inštaláciu...3 Rozsah dodávky...4 Dĺžka hadíc a káblov...4 Odstránenie prepravných poistiek...5 Pripojenie vody... 6 Vyrovnanie... 7 Elektrické pripojenie... 7 Preprava, napr. pri sťahovaní... 8 Technické údaje... 8 Záruka Aqua-Stop... 9 Zákaznícky servis... 9 Pračku uveďte do prevádzky až po prečítaní tohto návodu! Riaďte sa aj samostatným Návodom na obsluhu. Uschovajte všetky dokumenty pre neskoršie použitie alebo pre ďalšieho majiteľa. 2

49 Bezpečnostné pokyny - Pračka má veľkú hmotnosť - pozor pri zdvíhaní. - Pozor: Zamrznuté hadice sa môžu roztrhnúť/prasknúť. Neinštalujte pračku von alebo na miesta vystavené mrazu. - Pračka sa môže poškodiť. Nezdvíhajte spotrebič za vyčnievajúce prvky (napr. dvierka pračky). - Okrem tu uvedených pokynov môžu naviac platiť špeciálne predpisy príslušného dodávateľa vody a elektrickej energie. - V prípade pochybností nechajte pračku pripojiť odborníkom. - Hadice a káble veďte takým spôsobom, aby o ne nebolo možné zakopnúť. Ekologická likvidácia - Obalový materiál zlikvidujte spôsobom ohľaduplným k životnému prostrediu. - Tento spotrebič je označený v súlade s európskou smernicou o odpade z elektrických a elektronických zariadení (OEEZ) (Waste Electrical and Electronic Equipment - WEEE). Smernica platná v krajinách EÚ udáva spôsob vrátenia a recyklácie starých spotrebičov. Povrch pre inštaláciu - Spotrebič musí byť stabilný, aby sa nemohol pohybovať. - Povrch pre inštaláciu musí byť pevný a rovný. - Nevhodné sú mäkké podlahy/podlahové krytiny. Inštalácia na podstavec - Nožičky spotrebiča musia byť upevnené pomocou príložiek*. * objednávacie číslo WMZ 2200, WX 9756, CZ , Z 7080X0 Inštalácia na drevenú trámovú podlahu - Ak je to možné, postavte pračku do rohu miestnosti. - Naskrutkujte na podlahu drevenú dosku (s hrúbkou min. 30 mm) odolnú voči vode. - Nožičky spotrebiča musia byť upevnené pomocou príložiek*. * objednávacie číslo viď vyššie 3

50 Rozsah dodávky v závislosti od modelu Aqua-Stop Aqua-Secure Štandardný Vlhkosť vo vnútri bubna je spôsobená testovaním pred distribúciou. Vývod vody Napájací kábel Prívod vody Kryty Hadicový oblúk na pripevnenie odpadovej hadice * podľa modelu V závislosti na prípojke môže byť taktiež potrebná: - 1 hadicová svorka Ø mm (špecializovaný predajcovia) na pripojenie k sifónu. Užitočné náradie - Vodováha pre inštaláciu. - Kľúč veľ. 13: na uvoľňovanie prepravných bezpečnostných poistiek a veľ. 17: na vyrovnávanie nožičiek spotrebiča. Dĺžky hadíc a káblov v závislosti od modelu Pripojenie na ľavej strane alebo Pripojenie na pravej strane Modely: Štandard, Aqua-Secure: min. 60 cm - max. 100 cm Aqua-Stop: 0 - max. 100 cm Upozornenie: Používanie hadicových spon obmedzuje využiteľnú dĺžku hadice. K dispozícii u špecializovaných predajcov alebo v zákazníckom servise: - Predlžovacia hadica pre Aqua-Stop alebo prívodná hadica na studenú vodu (pribl. 2,50 m). objednávacie číslo WMZ 2380, WZ 10130, CZ 11350, Z 7070X0 - Dlhšia prívodná hadica (pribl. 2,20 m) pre štandardný model. 4

51 Odstránenie prepravných poistiek - Pred prvým použitím spotrebiča nezabudnite úplne odstrániť všetky prepravné poistky. - Pokiaľ budete v budúcnosti potrebovať spotrebič prepravovať na iné miesto, vždy opäť nasaďte prepravné poistky, aby ste zabránili poškodeniu stroja. - Skrutku a naskrutkovanú návlačku uskladnite na jednom mieste. 1. V závislosti od modelu vyberte hadice a hadicový oblúk z držiaka. Odstráňte ohyb. 2. Povoľte a vyberte všetky 4 prepravné bezpečnostné poistky. 3. Vyberte napájací kábel z držiaka. Odstráňte spony. 4. Nasaďte krytky. Pevne ich zaistite zatlačením na ich zaisťovací mechanizmus. 5

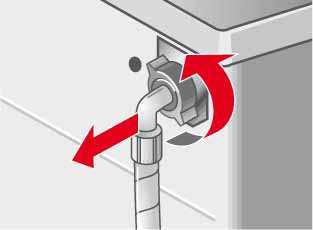

52 Pripojenie vody v závislosti od modelu - Nebezpečenstvo úrazu elektrickým prúdom. Neponárajte bezpečnostné zariadenie Aqua-Stop do vody (obsahuje elektrický ventil). - Aby ste zabránili netesnostiam a škodám spôsobeným vodou, dbajte na pokyny v tejto časti. - Pozor: Pračku prevádzkujte iba so studenou pitnou vodou. - Nepripájajte ju k zmiešavacej batérií beztlakového ohrievača horúcej vody. - Nepoužívajte starú prívodnú hadicu. Používajte iba prívodnú hadicu, ktorá je súčasťou dodávky alebo hadicu zakúpenú v autorizovanej špecializovanej predajni. - V prípade pochybností nechajte pračku pripojiť odborníkom. Prívod vody Hadica pre prívod vody: Pozor: hadicu neohýbajte, nestláčajte, neupravujte ani neprerezávajte (inak by už nebolo možné zaručiť jej pevnosť). Optimálny tlak vody v rozvodnej sieti: kpa (1-10 bar) - Pri otvorenom vodovodnom kohútiku musí byť prietok minimálne 8 l/min. - Pokiaľ je tlak vody vyšší, je nevyhnutné použiť redukčný tlakový ventil. Model: Aqua-Stop Aqua-Secure 1. Pripojte prívodnú hadicu na vodovodný kohútik. Pozor: skrutkované spoje doťahujte iba rukou. 2. Opatrne otvorte vodovodný kohútik a dajte pritom pozor, aby v spojoch neunikala voda. Pozor: závitové spojenia sú vystavené tlaku vo vodovodnom potrubí. Štandardný Vývod vody Odpadová hadica: Pozor: hadicu neohýbajte ani nenaťahujte. Výškový rozdiel medzi miestom inštalácie a odtokom: 0 - max. 100 cm Odpad do umývadla Pozor: odpadovú hadicu zaistite, aby nemohla vykĺznuť. Pozor: odtok z umývadla nesmie byť zablokovaný, aby mohla odtekať odpadová voda. Počas čerpania vody overte, či odpadová voda odteká dostatočne rýchlo. Koniec odtokovej hadice nesmie byť ponorený od odčerpávanej vody. Inak by mohlo hroziť, že voda bude nasatá späť do pračky! Odtok do sifónu: Pozor: miesto napojenia musí byť zaistené hadicovou svorkou, Ø mm (špecializovaný predajcovia). Vypúšťanie do plastového potrubia s gumovou návlečkou alebo do drenážnej nádržky: Pozor: odpadovú hadicu zaistite tak, aby nemohla vykĺznuť. 6

53 Vyrovnanie Veľká hlučnosť, vibrácie a cestovanie po miestnosti môžu byť následkom nesprávneho vyrovnania. Vyrovnanie pračky vykonajte pomocou vodováhy. 1. Pomocou kľúča povoľte poistkovú maticu jej otočením v smere pohybu hodinových ručičiek. 2. Otáčaním nožičiek spotrebiča upravte jeho výšku. Pozor: Všetky štyri nožičky spotrebiča musia stáť pevne na podlahe. Pračka sa nesmie kývať. Skontrolujte vyrovnanie pračky pomocou vodováhy, v prípade potreby vyrovnanie upravte. 3. Poistkovú maticu pevne utiahnite proti skrini spotrebiča. Pritom nožičku pevne držte, nemeňte už jej výšku. Pozor: Poistkové matice všetkých štyroch nožičiek spotrebiča musia byť pevne priskrutkované proti telesu pračky. Elektrické pripojenie Pračka môže byť pripojená iba na striedavý prúd, a to pomocou predpisovo nainštalovanej a uzemnenej zásuvky. Napätie zdroja elektrickej energie musí zodpovedať hodnote uvedenej na pračke (na jej typovom štítku). Príkon a požadovaný istič sú uvedené na typovom štítku. Uistite sa, že: - sa zhoduje sieťová zástrčka a zásuvka, - je prierez kábla dostatočný, - je uzemňovacia sústava predpisovo nainštalovaná. Výmenu napájacieho kábla (pokiaľ je potrebná) môže vykonať výhradne kvalifikovaný elektrikár. Náhradné napájacie káble sú k dispozícii v zákaznícko servise. Nepoužívajte sieťové rozbočovače / viacnásobné zásuvky a predlžovacie káble. Pri použití automatického spínača v obvode diferenciálnej ochrany sa môže používať iba typ so symbolom. Sieťovú zástrčku: - nepripájajte/nevyťahujte zo zásuvky vlhkými rukami. - pri odpájaní kábla vyťahujte iba za samotnú zástrčku, nikdy nie za kábel. - nikdy nevyťahujte, ak je spotrebič v prevádzke. 7

54 Preprava, napr. pri sťahovaní Skôr ako budete pračku prepravovať: 1. Zatvorte vodovodný kohútik. 2. Vypusťte zostatkovú vodu -> Návod na obsluhu; Údržba - čerpadlo. 3. Obmedzte tlak vody v prívodnej hadici -> Návod na obsluhu; Údržba - filter v prívode vody. 4. Odpojte pračku od elektrickej siete. 5. Odskrutkujte hadice. Príprava a montáž prepravných poistiek: 1. Odstráňte kryty. 2. Vložte všetky 4 návlačky. Pripojte napájací kábel k držiakom. Vložte a utiahnite skrutky. Po preprave je potrebné prepravné poistky odstrániť. Aby ste zabránili výtoku nepoužitého pracieho prostriedku do odtoku pri ďalšom praní: Nalejte 1 liter vody do komory II a spusťte program Odčerpanie. Technické špecifikácie Rozmery (šírka x hĺbka x výška) Hmotnosť Pripojenie k elektrickej sieti Tlak vody 60 x 59 x 85 cm kg v závislosti od modelu Menovité napätie V, 50 Hz Menovitý prúd 10 A Menovitý výkon 2300 W kpa (1-10 bar) 8

55 Záruka Aqua-Stop iba pre spotrebiče s funkciou Aqua-Stop Zákaznícky servis Okrem reklamácií voči predajcovi založených na kúpnej zmluve a okrem záruky platnej pre naše spotrebiče vám zaplatíme škody za nasledujúcich podmienok: 1. Ak dôjde vplyvom chyby nášho systému Aqua-Stop ku škodám spôsobeným vodou, uhradíme tieto škody súkromným užívateľom. 2. Táto záruka platí počas celej životnosti spotrebiča. 3. Predpokladom pre úspešnú reklamáciu je skutočnosť, že bol systém Aqua-Stop správne nainštalovaný a zapojený podľa našich pokynov; to zahŕňa aj správne pripojenú predlžovaciu hadicu Aqua-Stop (originálne príslušenstvo). Naša záruka sa nevzťahuje na poškodené napájacie káble alebo vybavenie medzi pripojením systému Aqua-Stop a vodovodným kohútikom. 4. Spotrebiče so systémom Aqua-Stop nie je potrebné počas prevádzky dohliadať ani ich potom zaistiť uzatvorením vodovodného kohútika. Kohútik zatvárajte iba vtedy, ak budete dlhší čas mimo domova, napr. na niekoľko týždennej dovolenke. Keď nemôžete poruchu odstrániť sami -> Návod na obsluhu: Čo robiť, keď..., obráťte sa na náš zákaznícky servis. Vždy nájdeme vhodné riešenie, aby k vám nemusel prísť technik, ak to nebude nevyhnutné. Kontaktné informácie najbližšieho servisu nájdete tu alebo v adresári (v závislosti od modelu). Pracovníkom servisu uveďte čís. označenie výrobku (E-Nr.) a výrobné číslo (FD) spotrebiča. Tieto údaje nájdete: vo vnútri dvierok pračky* / na otvorenej krytke Číselné označenie výrobku Výrobné číslo pre údržbu* a na zadnej časti spotrebiča. * v závislosti od modelu Spoľahnite sa na skúsenosti výrobcu. Obráťte sa na nás. Tak zaistíte, aby bola oprava vykonaná skúseným technikom, ktorý bude vybavený originálnymi náhradnými dielmi pre váš spotrebič. 9
