PCD1.G360x-C15. pokojový regulátor E-Line. Vlastnosti. Rozměry a montáž. Všeobecné technické údaje

Transkript

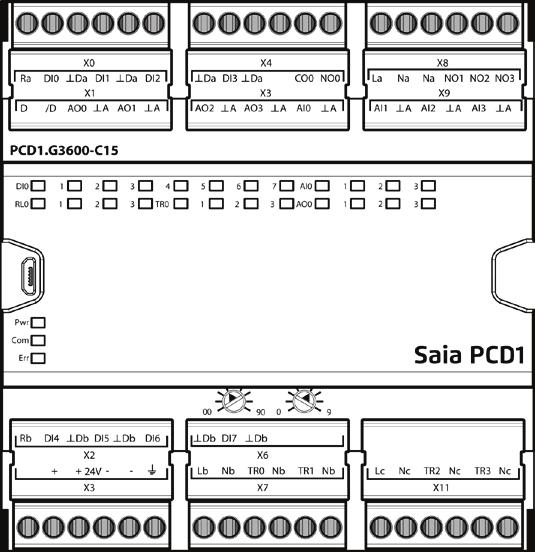

1 Data sheet PCD1.G360x-C15 pokojový regulátor E-Line Zcela programovatelný modul v krytu šířky 105 mm (6 HP) může být řízen po sériové lince RS-485. To umožňuje například individuální řízení prostředí v místnostech se široce dostupnými automatizačními komponentami. To také dovoluje kombinovat řídicí úlohy z prostředí HVAC a rozvodu elektrické energie. Každý z příslušných senzorů pro měření teploty, vlhkosti, CO2 a binární signály 24 VAC / VDC jsou detekovány prostřednictvím různých vstupů. Triakové výstupy a výstupy 0 10 V zajišťují klidné nastavení ventilů. Jednotky Fan coil mohou být řízeny také přímo z modulu. Vlastnosti 8 binárních vstupů 4 analogové vstupy, individuálně SW nastavitelné 4 analogové výstupy 4 Triakové výstupy 4 reléové výstupy Galvanické oddělení mezi napájením, sběrnici a I/O ásuvné svorkovnice, chráněné kryty Stavové LED na čelní straně Rozhraní RS-485, USB a FC (u PCD1.G3601-C15 také +1 RS-485) Volně programovatelné se Saia PG5 Všeobecné technické údaje Rozměry a montáž apájení apájecí napětí Jmenovité 24 VAC (50 Hz) nebo DC 24 VDC, -15/+20 % vč. 5% zvlnění 24 VAC, -15 %/+10 % (podle E/IEC ) Galvanické oddělení 500 VDC mezi napájením a RS-485 Spotřeba Rozhraní 2 W Komunikační rozhraní RS-485 s galvanickým oddělením rychlost: 9,600, 19,200, 38,400, 57,600, 115,200 b/s (autobauding) Přepínač adres S-Bus Dva otočné přepínače Rozsah adres Servisní rozhraní Další rozhraní Micro USB FC (ear Field Communication) RS-485 pro PCD.G3601-C15 v Mode C (bez interpretace textu). Rychlost: 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200 b/s na DI lištu 35 mm (podledi E TH35) Zakončovací odpor Externí Obecné údaje Teplota okolí Provozní: C Skladovací: C 105 Kryt modulu šířky 6 HP (105 mm) Kompatibilní s modulárními elektrorozvaděči (podle DI 43880, modul 2 x 55 mm)

2 Konfigurace vstupů/výstupů Binární vstupy Počet 8 Vstupní napětí 24 VAC / VDC pozitivní logika nebo negativní logika Úrovně spínání ízká: 0 5 V, Vysoká: V Vstupní proud Typicky 2 ma (AC/DC) Vstupní zpoždění 20 ms (AC), 0.2 / 8 (DC) Analogové vstupy Počet 4 Oddělení potenciálů e Rozsah signálů a měřených hodnot Měření napětí... 0 V +10 V (může být nastaveno FBoxy) -10 V +10 V Proud ma +20 ma Odpor... 0 Ω 2500 Ω 0 Ω 7500 Ω 0 Ω 300 kω TC10k... 0 Ω 300 kω TC20k... 0 Ω 300 kω Pt C +400 C i C +210 C i1000 L&S C +140 C +/ 20V (nezávislé na konfiguraci vstupu) apětí > 15 V / < 15 V, může způsobit nesprávné hodnoty na ostatních vstupech Vstupní zpoždění Obnova kanálu 4 ms (v tomto čase jsou aktualizovány všechny kanály) Časová konstanta HW vstupního filtu Proud / apětí τ = 2.5 ms Odpor τ 8 ms Binární vstupní filtr 10 hodnot (0.2 až 50 ms) Režim Rozlišení [bit] apětí 0 10 V mv (linear) R I = 220 kω 10 V +10 V 12 + sign 2.44 mv (linear) R I =220 kω Proud 20 ma +20 ma 12 + sign 5.2 µa (linear) R SHUT =240 kω Odpor Ω Ω Ω Ω: Ω Ω: Ω Měřený proud: ma kω kω: Ω kω: Ω kω: Ω kω: Ω kω: kω Měřený proud: 30 µa ma Rozlišení [měřené hodnoty] Přesnost (při T okolí = 25 C) Zobrazuje 0.3% z měřené hodnoty +/ 10 mv (standard) nebo uživatelské měřítko 0.3% z měřené hodnoty +/ 10 mv (standard) nebo uživatelské měřítko 0.3 % z měřené hodnoty +/ 20 µa (standard) nebo uživatelské měřítko 0.3% z měřené hodnoty +/ 3 Ω 0 25, % z měřené hodnoty +/ 8 Ω 0.3% z měřené hodnoty +/ 15 Ω 0.3% z měřené hodnoty +/ 40 Ω 0.3% z měřené hodnoty +/ 160 Ω 0.5% z měřené hodnoty +/ 400 Ω 1.0% z měřené hodnoty +/ 800 Ω 2.5% z měřené hodnoty +/ 5.0 kω TC10k [2] C: C C: +/ 0.6 C C: +/ 1.0 C C: +/ 2.8 C TC20k [2] C: C C:. < 0.15 C Pt C: C i C: C i 1000 L&S C: C 0 75, , [1] C: +/ 0.6 C [1] C: +/ 1.0 C C: +/ 2.5 C C: +/ 5.8 C 0.3% z měřené hodnoty +/ 0.5 C % z měřené hodnoty +/ 0.5 C % z měřené hodnoty +/ 0.5 C [1] PCD rozpoznává výstupní hodnoty kω. [2] Teplotní křivka pro TC není standardizována a může záviset na výrobci. Pro vytvoření hodnot linearizačním FBoxem může být použit soubor CSV. Soubor CSV naleznete na stránkách podpory. 2 PCD1.G360x-C15 Pokojový regulátor E-Line Data sheet

3 Konfigurace vstupů/výstupů Reléové výstupy Počet Spínané napětí max. Spínaný proud max. Max. špičkový proud Ochrana kontaktů Reléový výstup Počet Spínané napětí max. Spínaný proud max. Max. špičkový proud Ochrana kontaktů 3 (spínací O) 250 VAC / 30 VDC 6 A (AC1, DC1) 15 A Žádná 1 (spínací O) 250 VAC / 30 VDC 10 A (AC1, DC1) 65 A Žádná Trikový výstup Počet 4 Spínané napětí max. 24 VAC / 230 VAC Spínaný proud max. 1 A (AC1, DC1) Režim fázové řízení PWM čas s, standard 300 s Analogové výstupy Počet 4 Rozlišení 12 bitů Rozsah signálů 0 10 V Ochrana zkratová ochrana Rozlišení 2.44 mv Max. zátěž na výstupu 3.3 kω ( V) Přesnost (při T okolí = 25 C) 0.3% z hodnoty +/- 10 mv Zbytkové zvlnění < 15 mvpp Chyba teploty (0 C +55 C) +/- 0.2% Výstupní zpoždění Obnova kanálu 1 ms (v tomto čase jsou aktualizovány všechny kanály) Časová konstanta HW výstupního filtru Měření napětí τ = 2.5 ms Data sheet PCD1.G360x-C15 Pokojový regulátor E-Line 3

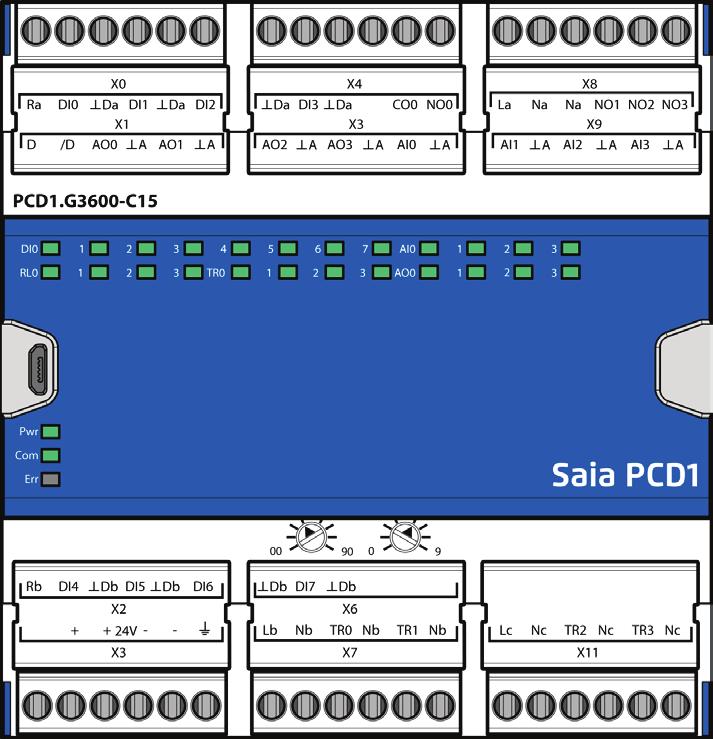

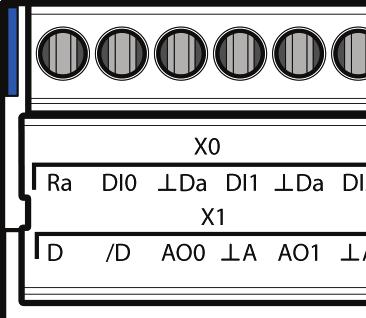

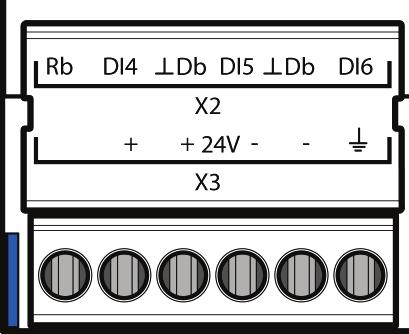

4 Připojení Mohou být použity vodiče s pevným jádrem nebo ohebné s průměrem až do 1.5 mm². Při použití dutinek je dovolený průřez snížen na max. 1 mm². apájecí koncept Zařízení je napájeno 24 VDC nebo AC. Připojení sběrnice Pro výměnu dat mezi moduly musí být použity svorky DB- a / DA+. Sběrnice je průběžně propojená přes svorky pro zajištění výměny dat mezi moduly s vyloučením přerušení provozu. Pro připojení sběrnice ohebným kabelem RS-485 je doporučeno použít kabel s max.průřezem 0.75 mm². Max. průřez vodiče, připojitelného do svorky, je 1.5 mm² Musí být použity externí zakončovací odpory sběrnice. Rozmístění prvků modulu Připojovací schemata Binární vstupy pozitivní logika negativní logika DI + R - DI - R + 24 VAC nebo DC Analogové vstupy AI V ma Ohm Relé (6A) L max. 10 A 250 VAC L O1 O2 O3 max. 6 A 250 VAC Relé (10A) PCD1.G3600-C15 PCD1.G3601-C15 má dodatečné rozhraní RS-485 (viz popis na svorkách X6 a X10). Triak (1A) CO0 O0 250 VAC L 250 VAC max. 10 A L max. 1 A 24 / 250 VAC L TR0 / 2 TR1 / 3 24 / 250 VAC PCD1.G3601-C15 Analogový výstup AO AO 0 10 V (3.3 ma max.) GD kostra, zem Další rozhraní RS-485 (u PCD1.G3601-C15) DGD D Binární, galvanicky oddělená zemní svorka AGD A Analogová galvanicky oddělená zemní svorka SGD S Signálová zem a, b,.. alfanumerický index různých zemí a b c h DB- /DA+ nepoužito nepoužito Podporuje Mode C (bez interpretace textu) 4 PCD1.G360x-C15 Pokojový regulátor E-Line Data sheet

5 Programování Modul se programuje vývojovým prostředím Saia PG5 přes Master automat nebo přímo přes Micro USB. Program Remanentní paměť (Flash paměť) Programové bloky COB COB 0 XOB XOB 10, 12, 13 a 16 PB / FB 100 s maximální hierarchií 8 úrovní Typy dat ROM Text / DB 50 Paměť 64 kbyte Paměť programu Proměnné Dočasná paměť (RAM) bez zálohy baterií Typy dat 2000 Registrů 2000 Flagů 200 Časovačů / Čítačů Paměť 5 kbyte Paměť (RAM) pro 50 Text / DB 2 kbyte Paměť (EEPROM) pro zálohu až 500 parametrů (proměnné) Hodiny reálného Cyklická synchronizace s automatem PCD času(rtc) Podporované knihovny Moduly jsou programovány v PG5 s použitím FBoxů nebo IL. Saia PG5 Fupla Editor poskytuje výběr FBoxů, které jednoznačně zjednodušují tvorbu programu. PG5 standardní knihovny FBoxů Binary Blinker Block Control (without SB) Buers Com.Text (not interpreted) Converter Counter Flip-Flop Floating Point HVC Indirect Integer Ladder Move In / Out DALI E-Line Driver (new) MP-Bus Data Block Data Buer EIB Driver Regulation Special, sys info Timer EnOcean (IEEE only) Doplněním těchto knihoven je knihovna E-Suite, která je dostupná pro specifické aplikace, vytvářené s moduly Saia PCD1 E-Line. Příkladem pro elektrické rozvody jsou: řízení zatemnění, stmívání světla Poznámka: knihovna E-Suite je dostupná až od verze PG5 2.2 Více informací o tom, které FBoxy jsou podporovány, Getting Started, apod. je dostupných na stránkách podpory. Data sheet PCD1.G360x-C15 Pokojový regulátor E-Line 5

6 Informace pro objednání Typ Krátký popis Popis Hmotnost PCD1.G3600-C15 Pokojový regulátor E-Line Plně programovatelný modul I/O automatizaci místností apájení 24 VAC / VDC 8 binárních vstupů 24 VAC / VDC 3 O relé 230 VAC / 30 VDC, 6 A, max. špičkový proud 15 A 1 O relé 230 VAC / 30 VDC, 10 A, max. špičkový proud 65 A 4 Triak 24 VAC nebo 230 VAC / 1 A 4 analogové vstupy 12 bitů, V, ±10 V, 0(4) 20 ma, TC, Pt/i 1000, i 1000 L&S Ω, Ω, kω 4 analogové výstupy 12 bitů, 0 10 V (3 ma max.) 3 rozhraní: RS-485 (S-Bus), USB & FC (Servisní) PCD1.G3601-C15 Pokojový regulátor E-Line + dodatečná RS-485 I/O modul pro automatizaci místností s dalším rozhraním RS-485 I/O stejné jako u PCD1.G3600-C15 PCD1.K E-Line popisovací sada 5 6HP E-Line kryt a popisové štítky (sada 5 krytů (6 HP = 105 mm) Popisové štítky pro montáž do rozvaděče 389 g 389 g 365 g Saia-Burgess Controls AG Bahnhofstrasse Murten, Switzerland T F support@saia-pcd.com Autorizovaný distributor pro Českou Republiku a Slovensko EWWH, s.r.o. Hornoměcholupská 68, Praha 10 T T obchod@ewwh.cz podpora@ewwh.cz 6 PP CS Technické údaje a specifikace mohou být změněny bez předchozího upozornění.
