1 PressControl Strojní řídicí jednotky Řídicí jednotky PressControl 75, 600 a 5000 umožňují koncipování moderních výrobních procesů od jednotlivého pracoviště až po plnou automatizaci. Profitujte z naší odbornosti v oblastech: bezpečnostní technika typově odzkoušené přístroje procesní měřicí technika simultánní měřicí technika v procesu procesní dokumentace Řídicí jednotky PressControl mají tyto vlastnosti Efektivita díky intuitivnímu uživatelskému rozhraní Rychlé a bezpečné nastavení procesů, např. pomocí dotykového displeje a funkce ručního kola s Teach In u jednotky PressControl 600 a 5000 ve spojení se zařízením ServoPress / TorquePress Integrované PLC umožňuje ovládání dalších vstupů/výstupů resp. senzoriky/aktoriky a tím specifi cké vybavení pracoviště resp. zařízení Integrované zpracování měřicích dat je necitlivé vůči rušivým vlivům (EMC). Z toho plyne vysoká jistota měření celkového systému Se zapojením bezpečnostní techniky se z celkového systému stává typově odzkoušené samostatné pracoviště Servisní funkce, jako např. aktualizace firmwaru přinášejí záruku fungování v budoucnosti Zajištění kompletní procesní dokumentace s jednoznačně sledovatelným přiřazením součástí PressControl 75 PressControl 5000 RT PressControl 600 PressControl 5000 HMI Simply the best! 61

2 PressControl 75 Funkcionalita na minimální ploše Vysoce kompaktní a přesto multifunkční řídicí jednotka PressControl 75 se používá v lisovacích systémech ElectricPress PneumaticPress HydroPneumaticPress Jednoduché a intuitivní ovládání pomocí TFT dotykového displeje umožňuje uživateli rychle a efektivně nastavit nebo změnit průběh procesu. Specifická procesní data lze ukládat až do 24 datových záznamů a v případě potřeby je opět vyvolat. Ve spojení s modulem SafetyModule lze realizovat ruční pracoviště s dvouručním spouštěním, ochrannými dveřmi nebo světelnou závorou s typově odzkoušenou bezpečnostní technikou. Technické údaje Napájecí napětí 24 V DC Proud < 3 A Provozní teplota 0-40 C Provozní teplota IP 54 Rozhraní protokol RK512 I / O: 4 digitální vstupy a výstupy (předběžně přidělení pro provozní režimy) pro PRC-Gateway nebo Kompakt Box IP 2401 Elektrické připojení všechny přípojky jsou zasunovací Displej 2,8" dotykový procesní informace Ovládání 4 funkční klávesy ve 3 jazycích Provozní režimy dvouruční spouštění pomocí SafetyModule světelná závora s jednotkou SafetyModule tlačítko Start pro provoz bez SafetyModule kontrola obrobku ovládání posuvného stolu zahájení zpětného zdvihu externím signálem Ovládací funkce počitadlo kusů nebo předvolitelný čítač režim seřizování doba setrvání v dolním mrtvém bodě správa uživatelů funkce vyfukování/ofukování Rozměry 90 x 120 x 60 (v x š x h) Montáž připevňovací šrouby, magnetický držák ElectricPress 43 s řízením PressControl 75 a modulem SafetyModule Magnetický držák, volitelně s montáží z boku nebo vzadu 62 Lisy

3 PressControl 600 Řídicí jednotka s integrovaným PLC a řízením procesních dat Jednotka PressControl 600 s integrovaným PLC a řízením procesních dat slouží k inteligentnímu procesnímu řízení lisů ManualPress, (Hydro)Pneumatic- -Press, ElectricPress (všechny s kontrolou procesů) nebo ServoPress / TorquePress. Za pomoci jednotky PressControl 600 lze realizovat i další automatizační úkoly týkající se lisovacího procesu. Řídicí jednotka Všechny prvky systému podílející se na procesu a data jsou centrálně řízeny a spravovány řídicí jednotkou PressControl 600. Standardní systémová konfi gurace již zahrnuje základní programování, speciální aplikace lze doplnit. Integrovaný ovládací panel Integrovaný ovládací panel jednotky PressControl 600 s kompletním uživatelským rozhraním slouží k parametrizování a obsluze řídicí jednotky a k vizualizaci, správě a dokumentaci procesních dat (řízení datových vět). Vlastnosti Uživatelsky přívětivé, intuitivní ovládání pomocí menu na bezdotykovém displeji Individuální uspořádání uživatelského rozhraní Blok číslicových kláves formou integrované fóliové klávesnice pro zadávání číselných hodnot a výběr funkcí Funkčním klávesám (softkeys) jsou na různých úrovních přiřazovány různé funkce a zjednodušují tak manipulaci Vyhodnocování kvality pomocí oken síly a dráhy a tolerancí dráhy, a tím bezpečné rozpoznání vadných dílů u lisů s kontrolou procesů Softwarové ruční kolo pro seřizovací režimu u ElectricPress (s kontrolou procesů) nebo Servo- -Press / TorquePress), volitelně externí ruční kolo jako handheld (připojení přes PRC Gateway) Vhodné do průmyslového prostředí, i pro surové prostředí Krytí IP 54 Software DataBase obsahuje veškerá historická procesní data v jedné databázi; díky PRC OPC se výměna dat stává de facto standardem automatizace. Technické údaje Průmyslový počítač Jednotka Sběrnice Rozhraní Ovládací panel Displej Napájecí napětí Montáž integrované PLC integrované CNC (u ServoPress / TorquePress) inteligentní řízení procesů diagnostické a servisní funkce operační systém Linux Solid State Drive s možnostmi připojení: - 1 ManualPress 3xx, 1 (Hydro)Pneumatic Press, 1 ElectricPress (všechny s procesní kontrolou) nebo 1 ServoPress / TorquePress - PRC Gateway - Kompakt Box EtherNet TCP/IP PROFIBUS (volitelně přes externí / PROFIBUS-Gateway) PROFINET (volitelně přes externí / PROFINET-Gateway) EtherCAT (volitelně přes externí / EtherCAT-Gateway) EtherNet (10/100 MBit) 2 x USB intuitivní uživatelské rozhraní diagnostické a servisní funkce integrovaný 7" širokoúhlý TFT monitor (800 x 480 s dotykovým displejem) 24 V DC s integrovaným UPS mech. adaptér VESA 75 pro volitelný držák na stůl nebo stěnu a držák pro kryt PRC DataBase Simply the best! 63

4 PressControl 600 Systémová architektura Řídicí jednotka PressControl 600 slouží stejnou měrou k ovládání zařízení i monitorování procesů. Použité hardwarové a softwarové komponenty tvoří jednu systémovou koncepci s chováním v reálném čase. Zaručuje to systémová architektura se sběrnicí. Jejím prostřednictvím se ovládají lisy ManualPress, (Hydro-) PneumaticPress, ElectricPress (všechny s kontrolou procesů) nebo ServoPress/TorquePress a vyměňují naměřené údaje a vstupní/výstupní data. Komunikace s jinými systémy může probíhat přes: EtherNet (OPC-Server) PROFIBUS (volitelně přes externí / PROFIBUS-Gateway) PROFINET (volitelně přes externí / PROFINET-Gateway) EtherCAT (volitelně přes externí / EtherCAT- Gateway) ManualPress s kontrolou procesů PneumaticPress HydroPneumaticPress ServoPress / TorquePress ElectricPress PRC DataBase Windows PC EtherNet TCP / IP ovládání zařízení nebo nebo nebo nebo Gateway E / A Schnittstelle Kompakt Box PressControl 600 USB PRC Gateway Gateway ovládání zařízení E / A digitální/analogové čtečka čárových kódů Gateway PRC Gateway 2 přípojky pro řízení (Master) a MDE (Slave), napájecím napětím 24 V Rozhraní 24 V se 16 vstupy a 16 výstupy Odolnost proti zkratu a přetížení Stavové LED pro sběrnici CAN a vstupy/výstupy Enkodérové rozhraní pro externí ruční kolo jako handheld Napájecí napětí 24 V DC Montáž na DIN lišty 64 Lisy

5 PressControl 5000 Kompaktní řídicí jednotka pro inteligentní regulaci procesů Řídicí jednotka 5000 RT Všechny prvky systému účastnící se procesu a data jsou centrálně řízeny a spravovány řídicí jednotkou PressControl 5000 RT. Integrované rozhraní PROFIBUS umožňuje zapojení lisovacího systému jako inteligentní PROFIBUS slave do stávajících PROFIBUS sítí. Nastavení parametrů, obsluha a programování probíhá prostřednictvím softwarových komponent, které se instalují na ovládacím panelu PressControl 5000 HMI nebo na uživatelském PC. Standardní systémová konfi gurace již zahrnuje základní programování pro různé lisovací profi ly, speciální aplikace lze dodatečně naprogramovat. PRC DataBase Software DataBase obsahuje veškerá historická procesní data v jedné databázi; díky PRC OPC se výměna dat stává de facto standardem automatizace. Ovládací panel 5000 HMI Ovládací panel PressControl 5000 HMI s kompletním uživatelským rozhraním slouží k parametrizování a obsluze řídicí jednotky PressControl 5000 RT a k vizualizaci, správě a dokumentaci procesních dat (řízení datových vět). Technické údaje 5000 RT Průmyslový počítač integrované PLC integrované CNC s plně digitální regulací pohonu (integrovaným regulačním obvodem síly, polohy a rychlosti) až pro 6 os inteligentní regulace procesů diagnostické a servisní funkce operační systém Linux montáž na DIN liště (TS 35) podle EN (35 mm x 7,5 mm) Jednotka integrovaný pevný disk 30 GB Sběrnice s možnostmi připojení: - 6 modulů ServoPress/Torque- Press nebo NC os a lisů s kontrolou procesů ManualPress, (Hydro) PneumaticPress a ElectricPress - PRC Gateway - přes 2000 vstupů/výstupů EtherNet TCP/IP PROFIBUS: - rozhraní PROFIBUS Slave - 48 Byte vstupní/výstupní data PROFINET (volitelně přes externí / PROFINET-Gateway) EtherCAT (volitelně přes externí / EtherCAT-Gateway) Rozhraní EtherNet (10/100 Bit) 6 x USB 2 x RS 232 (COM 1 / COM 2) pro diagnostické účely 4 galvanicky oddělené digitální vstupy (24 V) 4 galvanicky oddělené digitální výstupy (24 V) EMC podle požadavků zákona o elektromagnetické kompatibilitě Elektrické napájení 24 V DC s integrovaným UPS Teplota prostředí 0 40 C Technické údaje 5000 HMI Ovládací panel intuitivní uživatelské rozhraní diagnostické a servisní funkce operační systém Microsoft Windows 7 Bildschirm integrovaný 19" TFT monitor (rozlišení SXGA) s dotykovým displejem Jednotka integrovaný pevný disk 80 GB Rozhraní 1 x klávesnice PS / 2 1 x VGA 3 x USB 1 x RS x EtherNet (10 /100 MBit) EMC podle požadavků zákona o elektromagnetické kompatibilitě Elektrické napájení 24 V DC Příkon proudu 4 A Teplota prostředí 0 40 C Krytí IP 54 Hmotnost cca 15 kg Simply the best! 65

6 PressControl 5000 Systémová architektura Řídicí jednotka PressControl 5000 slouží stejnou měrou k ovládání zařízení i monitorování procesů. Použité hardwarové a softwarové komponenty tvoří jednu systémovou koncepci s chováním v reálném čase. Zaručuje to systémová architektura se sběrnicí. Jejím prostřednictvím se při tom ovládá až 6 modulů ServoPress/TorquePress nebo jiné NC osy a vyměňují zaznamenaná naměřená data a data vstupů/výstupů. Dále existuje možnost připojení lisů ManualPress, ElectricPress (všechny s kontrolou procesů) a (Hydro)PneumaticPress přes. Komunikace s jinými systémy může probíhat přes: EtherNet (OPC-Server) Sběrnice PROFIBUS PROFINET (volitelně přes externí / PROFINET-Gateway) EtherCAT (volitelně přes externí / EtherCAT-Gateway) PressControl 5000 HMI čtečka čárových kódů ManualPress s kontrolou procesů PneumaticPress HydroPneumaticPress ServoPress / TorquePress (6 Module) PRC DataBase Windows PC ElectricPress EtherNet TCP / IP ovládání zařízení PressControl 5000 RT PRC Gateway ovládání zařízení E / A digitální/analogové NC-Achse Gateway Gateway Externí ruční kolo jako handheld pro řídicí jednotky PressControl 600 a 5000 RT ve spojení se ElectricPress nebo Servo- Press / TorquePress, připojení přes PRC Gateway. Kompakt Box 16 digitálních kombinovaných vstupů/výstupů (8 vstupů a 8 výstupů), volitelně využitelných jako vstup a výstup (24 V) Konektor 4-pinový M8 šroubovací 66 Lisy

7 Uživatelské rozhraní pro profesionální spojování Pro jednotky PressControl 600 a 5000 Uživatelské rozhraní pro profesionální spojování je u řídicí jednotky PressControl 600 a 5000 předinstalováno. Funkcionalita byla speciálně vyvinuta pro montážní operace s bezprostřední reakcí na proces. K dispozici jsou tyto funkce: vizualizace procesů řízení procesních dat vývojový nástroj (PLC editor) PRC DataBase volitelně Vlastnosti Jednoduché a rychlé parametrizování procesů Stanovení datových záznamů a lisovacích profi lů parametrizováním Optimalizace procesů díky přepínání mezi zobrazeními procesů (F/s, F/t, s/t) Jednoduché defi nování a vyhodnocování procesů přes pozorovatele kvality 12 pozorovatelů kvality lze libovolně defi novat jako okna F/s nebo tolerance dráhy Bezpečné rozpoznání vadných dílů Jednoznačná dokumentace a přiřazení součástí Software PLC k volnému programování procesů Uživatelské rozhraní PRC Všechny tolerance lze použít i invertovaně (zablokované oblasti) Tolerance dráhy lze přizpůsobit stoupání křivky. Uživatelské rozhraní PRC 5000 Simply the best! 67

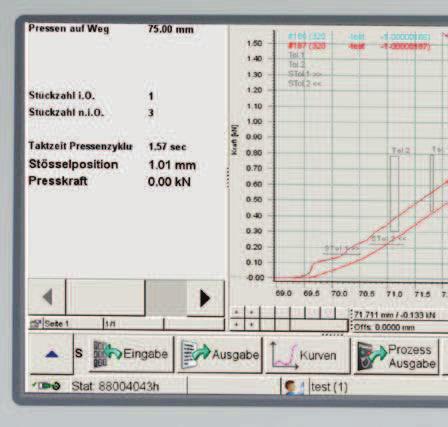

8 Vizualizace a procesní analýza Pro jednotky PressControl 600 a 5000 Plocha pro vizualizaci Důležité veličiny pro posuzování kvality lisovaných spojů jsou lisovací síla a lisovací dráha. Data těchto měřených veličin se během procesu zachycují a prostřednictvím softwaru znázorňují jako průběhová křivka síla-dráha F/s, nebo F/t popř. s/t. K zajištění kvality spojovacího procesu jsou k dispozici tři volně defi novatelné tolerance ve formě oken síla-dráha a tolerancí dráhy. Pomocí těchto kritérií je možné přesně monitorovat oblasti, které jsou z hlediska kvality kritické. Jestliže nejsou tolerance ve sledovaných oblastech křivky dodrženy, mohou podle druhu aplikace následovat příslušné reakce (např. selekční opatření). Pomocí softwaru lze velice snadno nastavit toleranční kritéria a přesně znázornit průběhové křivky. Pro posouzení průběhových křivek je významný nejen pracovní zdvih, ale i zpětný zdvih. Vysoké rozlišení našich měřicích systémů umožňuje velký počet měřicích bodů, které jsou nutné pro procesně bezpečné vyhodnocení. Funkce Zoom a funkce měření, které jsou v softwaru integrovány, proto umožňují podat podrobnou výpověď o spojovacích procesech. Zoombereich Křivka musí oknem probíhat zleva doprava Messcursor Tolerance dráhy v pracovním zdvihu Tolerance dráhy ve zpětném zdvihu Procesní analýza Grafické znázornění síly a dráhy Procesní analýza Grafické znázornění síly a času Procesní analýza Grafické znázornění dráhy a času 68 Lisy

9 PRC DataBase, Datenbank-Software Pro jednotky PressControl 600 a 5000 PRC DataBase je volitelný software pro modulární řídicí systém PressControl 5000 nebo PressControl 600. Databázový software slouží k ukládání a vyhodnocování dat vznikajících v řídicím systému - zadání a výsledků procesů zejména z hlediska zajištění kvality. PRC DataBase Vlastnosti Dokumentace Analýza Zajištění kvality Traceability (zpětná sledovatelnost) Export dat ve formátu CSV Rozhraní Q-DAS s certifi kací PRC OPC Výměna dat prostřednictvím faktického standardu automatizace V prostředí automatizace získává datová komunikace, zejména s nadřízenými systémy a řídicí úrovní, stále větší význam. OPC defi - nuje rozhraní nezávislé na výrobci. Všichni zainteresovaní účastníci komunikace už pouze musejí toto rozhraní podporovat. Komponenty podporující OPC lze kombinovat jako prvky stavebnice. Simply the best! 69

10 Propojovací software a hardware Komunikace s nadřazeným řídicím systémem se u řídicí jednotky PressControl uskutečňuje přes standardizovaný propojovací program. Všechny relevantní systémové stavy a detekce špatných dílů probíhají přes jednoduchou výměnu signálů od jedné řídicí jednotky k druhé. Výrobní data uložená v záznamech lze vyvolat pomocí PLC programu. Jestliže se například nástroje vybaví jednoznačným identifi kačním kódem, přizpůsobí se výrobní data automaticky specifi ckému procesu. Všechna běžná fyzická rozhraní jako rozhraní vstupů/výstupů PROFIBUS PROFINET (přes / PROFINET-Gateway) EtherCAT (přes / EtherCAT-Gateway) lze použít k výměně signálů s automatizačním prostředím. MoveTol Patentovaný přesah tolerančních dat pro jednotky PressControl 600 a 5000 Montážní díly podléhají určitým výrobním tolerancím. Výsledkem rozměrových odchylek dílů je přesazení křivek v oknu s křivkami. Křivky dílů s většími tolerančními odchylkami pak mohou ležet mimo stanovené hranice tolerance a jsou deklarovány jako vadný díl. Pomocí funkce Přesah tolerančních dat lze zohlednit výškové tolerance dílů. Defi novaná okna tolerancí a dráhové tolerance se posunou o vzdálenost k referenční pozici. Potom se provede hodnocení dobrý/špatný díl. Přesah tolerančních dat vztažený k volně volitelným referencím 70 Lisy
