1 P R E Z E N T A C E Max Communicator 9 Řešení energetické správy podniků Měření a Regulace průběhu spotřeby energií (elektřina, plyn, voda, teplo, ) Kalkulace nákladů na provoz, výrobu a rezerv. kapacitu Sledování provozu výrobních prostředků a vyhodnocení efektivity Možnost ručního řízení provozů Kontrola kvality sítě Archivace všech údajů w w w. p k - e l s y s. c z Stránka 1

2 Struktura systému PC Clients Database server Central Control Unit Controlled machines kwh kwh m3 m3 GJ Measurement of energy consumption Stránka 2

3 Popis struktury systému: Měřidla Libovolný měřič spotřeby energie jako elektroměr, plynoměr, vodoměr, měřič tepla, aj. s tzv. impulzním výstupem, např. elektroměry: EME-103, EME-203 a EME-303 Měření jiných veličin: teplota, vlhkost, tlak, průtok, hladina, napětí, proud atd. přes převodník PRx2P nebo snímače teploty a vlhkosti THPC-11 Propojení s centrální řídící jednotkou (např. ATS-C120) pomocí kabelu (až stovky metrů) nebo datové sítě LAN (vysílač ECT-16-ET) Centrální řídící jednotka Slouží pro autonomní měření a řízení celého systému Automatický provoz nezávislý na uživateli nebo nadřízeném softwaru Zálohovaná paměť, automatické zotavení provozu po výpadku napájení Typy řídících jednotek: o ATS-C120 (120 vstupů měření, 32 regulačních výstupů) o ATS-micro (4 vstupy měření, 4 regulační výstupy) o MM-116 (16 vstupů měření, 1 regulační výstup) Server Slouží pro komunikaci s řídícími jednotkami počet řídících jednotek není v systému omezen Zajišťuje automatické stahování a ukládání naměřených dat Server je rozdělen na: o Výkonný server MAXCOMM (vyžaduje systém MS Windows) o Databázový server MySQL (kromě Windows podporuje i Linux) Počet připojených uživatelů (klientů) není omezen Server lze i vynechat a provozovat software s vestavěným serverem (jednouživatelský režim) Software Vizuální část ovládacího softwaru tzv. klientská část softwaru Každý uživatel systému má instalován svého klienta na svém počítači (lze použít i terminálový server) Počet instalací klientů není softwarově ani licenčně omezen Licence je typu OEM vázaná na centrální řídící jednotku Po zakoupení žádné další poplatky za provoz systému Automatické aktualizace (lze vypnout) Technická podpora na dálku (přes Team Viewer) Stránka 3

4 Popis software Kompletní popis a manuály pro provoz a instalaci programu Max Communicator 9 najdete na stránkách výrobce: Charakteristika Aplikace Windows (od XP do poslední verze) Server-klient režim provozu nebo provoz s vestavěným serverem a databází Data stahována z centrální řídící jednotky (průběh měření a regulace) v dávkách není nutné udržovat trvalé spojení mezi SW a HW řídící jednotka má kapacitu paměti v řádech měsíců Data ukládána do databáze typu MySQL a lze je sdílet/exportovat s dalšími aplikacemi Software lze provozovat česky / anglicky / srbsky nebo lze doplnit jiný překlad Tříúrovňové oprávnění uživatelů admin / operator / user Varovná hlášení vizuálně, zvukově, , sms, historie Správa jednotek až stovek řídících jednotek a tisíců měření Vizualizace aktuálního stavu odběru energií, dodržování rezervované kapacity a kvality sítě (účiník, napětí, výpadky) Tiskové sestavy naměřených a uložených dat, exporty, Excel, Kalkulace nákladů, porovnání spotřeb za uplynulá období nebo s jinými provozy Historie regulačních zásahů, průběh regulace Uživatelsky definované technologické panely s aktuálními hodnotami výkonů Uživatelsky definovaná plocha se všemi požadovanými údaji Automatické zálohování dat na externí nebo síťový disk Zpětné opravy a přepočítání dat Zálohování / Obnova dat Stránka 4

5 Správa většího počtu provozoven Hierarchické uspořádání Rychlý přehled o stavu měření a spojení Import/Export jednotlivých projektů Nastavení parametrů měření a regulace (např. rezervovaná kapacita) Historie diagnostiky Stránka 5

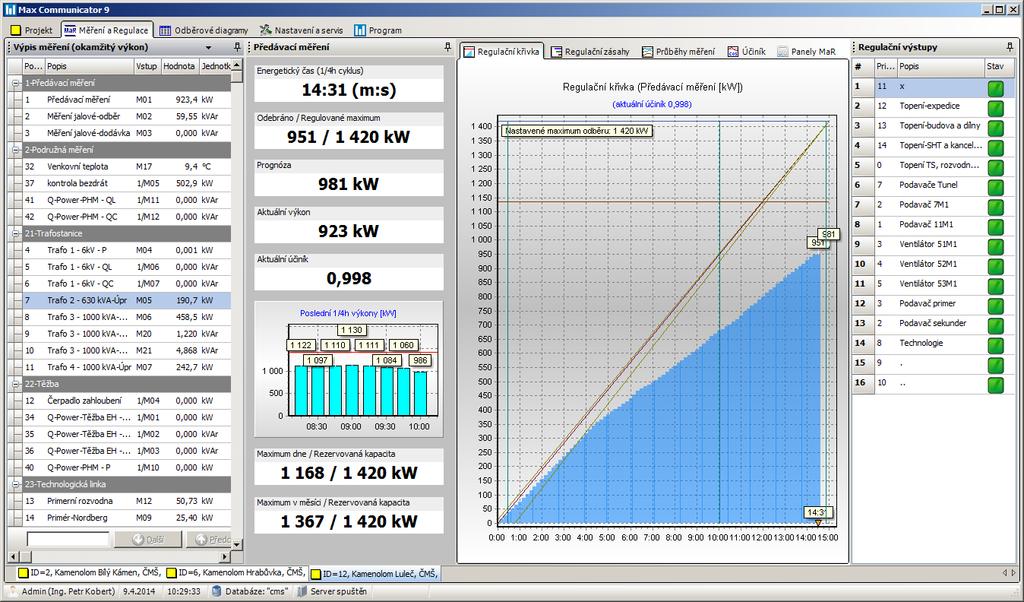

6 Aktuální stav měření a regulace Seznam všech měřidel a jejich aktuální okamžitý výkon (průtok energie) Panel hlavního (předávacího) měření s údaji o dodržení/překročení rezervované kapacity a kvality odběru (účiník) Aktuální regulační křivka vs. Rezervovaná kapacita Stav regulačních výstupů s možností ručně zapnout / vypnout Lišty vpravo a vlevo lze skrýt, na záložkách další údaje: o Regulační zásahy (průběh vypínání regulačních výstupů) o Průběhy měření (průběhy okamžitého výkonu vybraných měření) o Účiník (poměr jalového a činného výkonu) o Panely MaR (uživatelsky nakreslené technologické schéma s aktuálními údaji) o Panel regulace (zobrazení základních údajů regulace velkými písmeny) o Napětí, proud, (zobrazení aktuálního stavu sítě) o Historie VA (zobrazení historie stavu sítě) Stránka 6

7 Průběh okamžitého výkonu vybraných měření Průběh účiníku Stránka 7

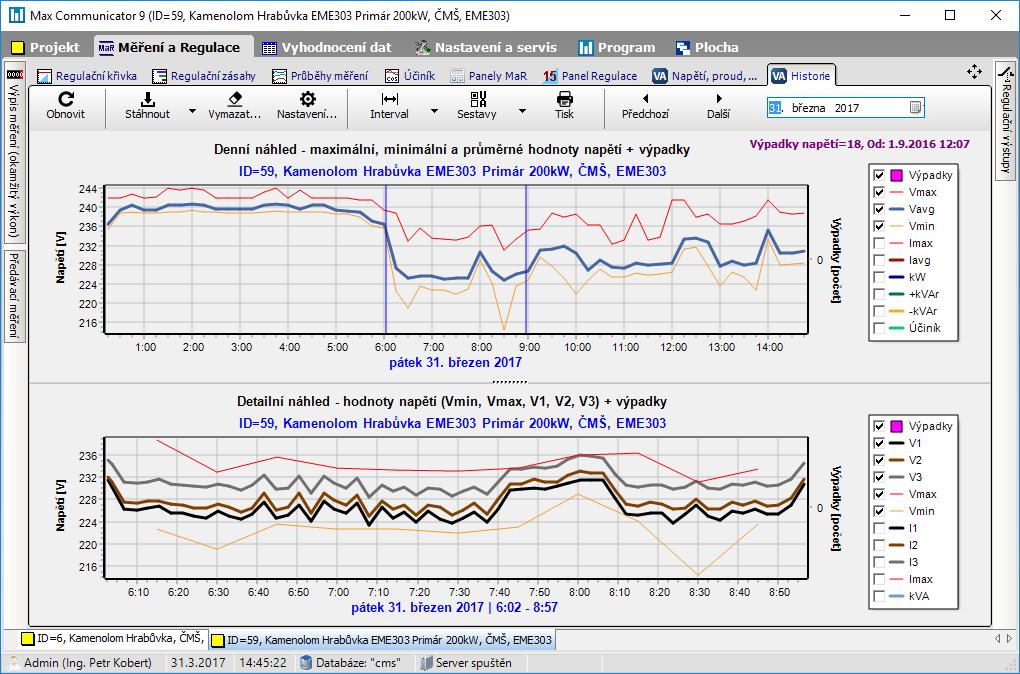

8 Aktuální stav sítě (napětí, proud, výkony) Historie stavu sítě (napětí, výpadky, proud, max. proud, ) Stránka 8

9 Panely MaR uživatelsky definovaná schémata Stránka 9

10 Denní průběh odběru elektrické energie hlavního měření Vizualizace uložených dat naměřené hodnoty průběhu spotřeby energií Každý report (tisková sestava) dat má dvě části - tabulku a graf Lišta ovládání (tlačítka) je společná Diagram (tisková sestava) předávacího měření je specifická v tom, že obsahuje údaje o dodržení rezervované kapacity a jalovém odběru / dodávky Spodní řádek obsahuje souhrnné údaje za celý den, měsíc, rok dle typu diagramu Stránka 10

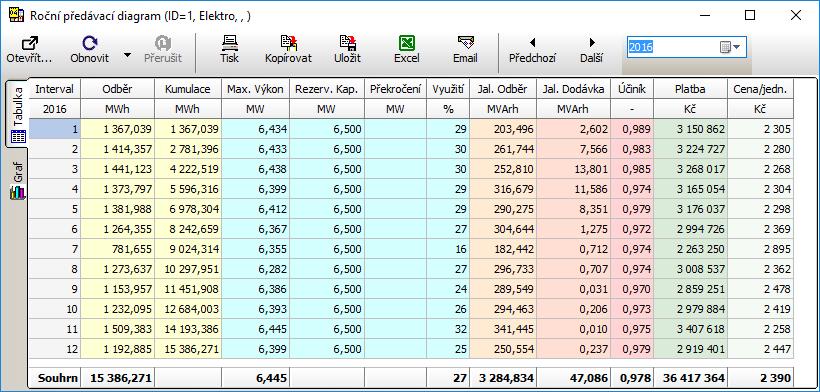

11 Roční tisková sestava předávacího měření Obsahuje i kalkulaci nákladů včetně přirážek dle přiděleného ceníku Tlačítka Předchozí a Další načtou data sousedního období nebo použijte kalendář Měsíční tisková sestava podružného měření Zobrazení lze měnit na 2D/3D, skrýt lištu nabídek a legendu Pod tlačítkem zelená šipka se skrývá další nastavení vkládání limitů odběru Stránka 11

12 Odečet měření ve volném intervalu OD-DO Průběh měření prostorové teploty Stránka 12

13 Roční diagram spotřeby zemního plynu Vyhodnocení dle plynárenského dne od 6:00 do 5:59 následujícího dne Roční uživatelská sestava více měření Stránka 13

14 Kalkulace měsíčních nákladů předávacího měření Stránka 14

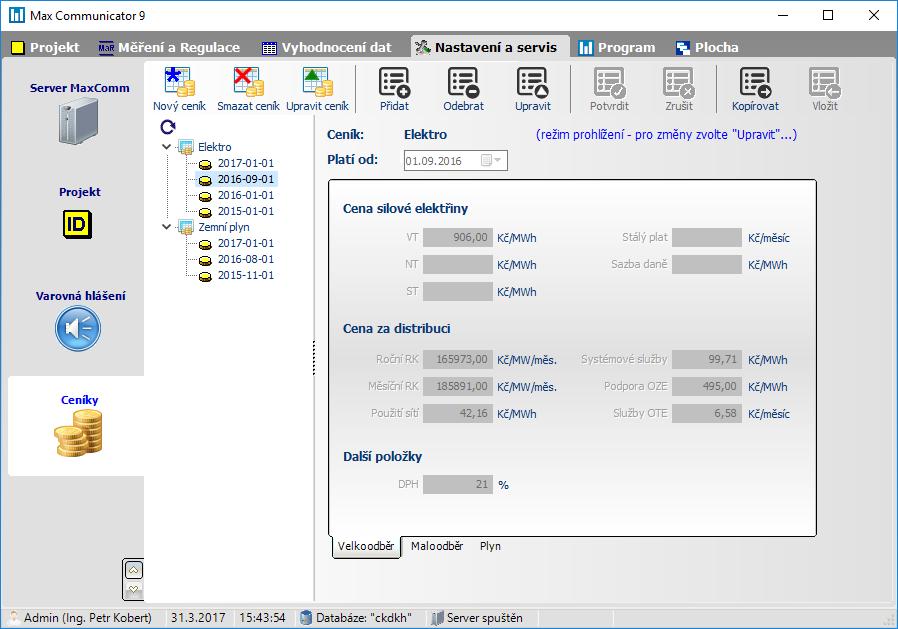

15 Definice ceníků Uživatelsky sestavená plocha --- Konec prezentace, více viz: Stránka 15
