CAT5 systém videovrátných

Transkript

1 CAT5 systém videovrátných

2 Vlastnosti systému RJ-5 konektor a kabel kategorie 5 Použití standardního konektoru RJ-5 umožňuje snadnou instalaci a údržbu. Použitím síťového kabelu CAT-5 výrazně snižujete možnost rušení a zároveň snižujete náklady na vedení. Ethernet Síťová komunikace založena na TCP/IP Síťové spojení mezi dveřní stanicí a dohledovou jednotkou je založeno na TCP/IP protokolu, což zvyšuje výkonnost celého systému. Počítačová diagnostika Použijte počítač pro detekci stavu sytému, nastavení systémových terminálů. Analýza a údržba může být provedena pomocí počítače. Velká kapacita systému Až 120 budov, 16 bytů a 5000 přístupových karet pro každou budovu. Maximálně dveřních stanic pro každou budovu. Pokročilá kontrola přístupu Oddělený kontroler vstupu s RFID čtečkou, který je možné spravovat pomocí RS-85 rozhraní ze serveru. Neomezené nahrávání videa Použijte software IP-Agent pro nahrávání videa nebo záznamu obrázků, které mohou být zaznamenány na harddisku počítače.

3 1 2 3 * * 智 能 小 区 管 理 中 心 紧 急 * 呼 叫 A B C D 电 源 开 机 监 控 清 除 铃 * CAT5 Systém Systémový diagram: RVV 2x1.0mm² CAT5 kabel DPA-5C CAT5 kabel PS PS Dveřní stanice Dveřní stanice CAT5 kabel IP Switch IP Switch LAN nebo WAN IP Switch IP Switch Hlavní dveřní stanice Dohledová jednotka Server Stanice Konfigurace systému: Kabelové vedení: Kapacita systému: Dveřní stanice: DPC-539ID / DPC-518ID Domovní monitor: DPM-535 / DPM-53T / DPM-53TMD Rozbočovač: DPA-C5F / DPA-C5F1 / DPA-CF22 / DPA-C5-MDS Síťové zařízení: DPA-C5-IPC Napájení: DPA-PS5-2 / DPA-PS-2 Standardní spojení ethernetovým kabelem CAT5 Napájecí kabel: 2x1.0mm² Až 120 budov, až 16 bytů a 5000 ID karet pro každou budovu Maximálně 8 dveřních stanic na budouvu a 3 monitory v bytě

4 Dveřní stanice DPC-539ID Kamera: 1/3", 20 řádků, 3,6mm barevná CCD LED přísvit LCD displej: 128x128 pixelů Materiál: Slitina hliníku Zapuštěná montáž Integrovaný jmenný list Možnost otevření dveří pomocí kódu nebo ID karty Krytí: IP5 Rozměry: 35x15x55mm Napájení 2V DPC-518ID Kamera: 1/3", 20 řádků, 3,6mm barevná CCD LED přísvit 3,5 barevný TFT displej Možnost editace uvítací obrazovky Materiál: Slitina hliníku Zapuštěná montáž Integrovaný jmenný list Možnost otevření dveří pomocí kódu nebo ID karty Krytí: IP5 Rozměry: 350x128x6mm Napájení: 2V

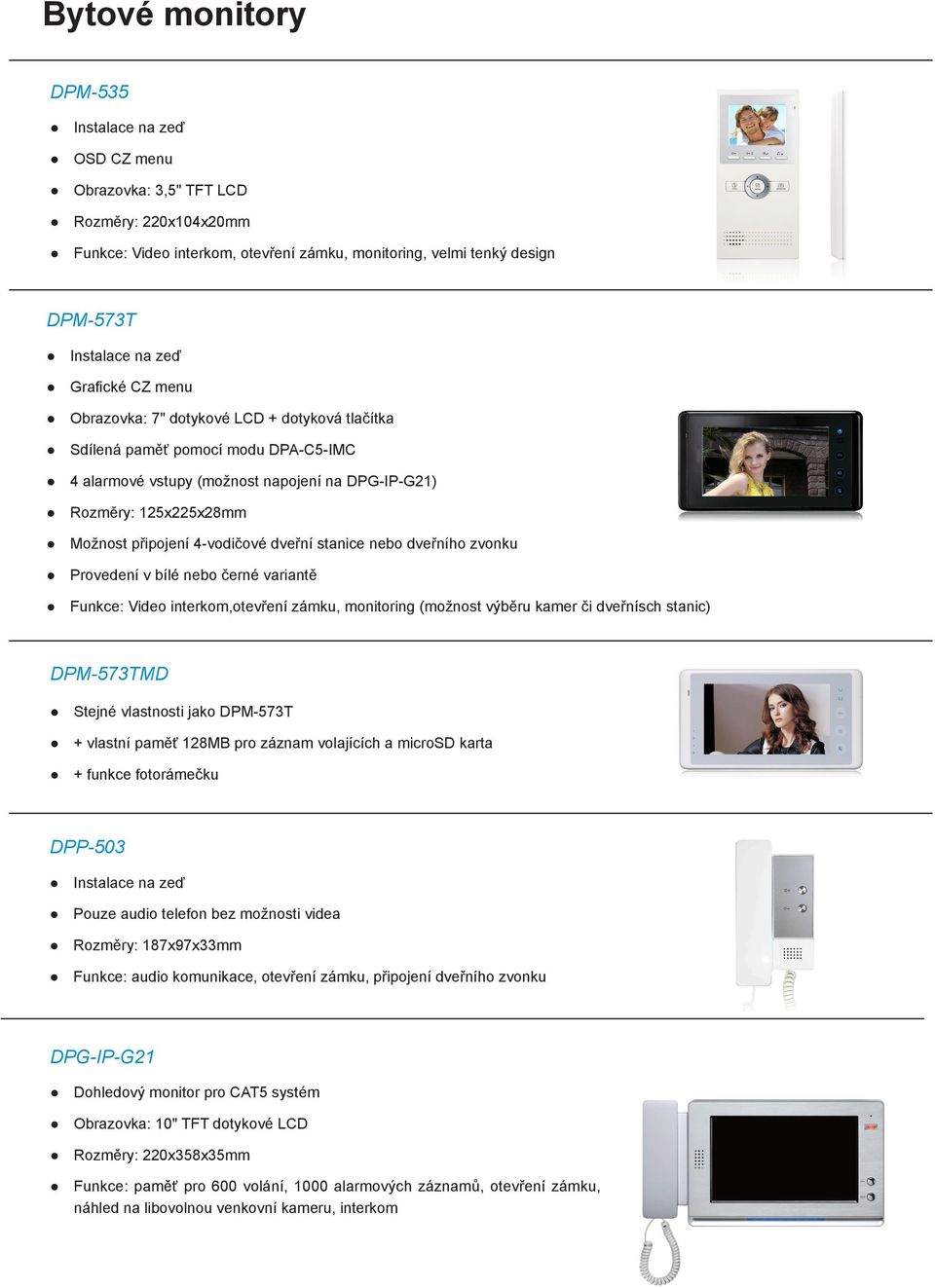

5 Bytové monitory DPM-535 Instalace na zeď OSD CZ menu Obrazovka: 3,5" TFT LCD Rozměry: 220x10x20mm Funkce: Video interkom, otevření zámku, monitoring, velmi tenký design DPM-53T Instalace na zeď Grafické CZ menu Obrazovka: " dotykové LCD + dotyková tlačítka Sdílená paměť pomocí modu DPA-C5-IMC alarmové vstupy (možnost napojení na DPG-IP-G21) Rozměry: 125x225x28mm Možnost připojení -vodičové dveřní stanice nebo dveřního zvonku Provedení v bílé nebo černé variantě Funkce: Video interkom,otevření zámku, monitoring (možnost výběru kamer či dveřnísch stanic) DPM-53TMD Stejné vlastnosti jako DPM-53T + vlastní paměť 128MB pro záznam volajících a microsd karta + funkce fotorámečku DPP-503 Instalace na zeď Pouze audio telefon bez možnosti videa Rozměry: 18x9x33mm Funkce: audio komunikace, otevření zámku, připojení dveřního zvonku DPG-IP-G21 Dohledový monitor pro CAT5 systém Obrazovka: 10" TFT dotykové LCD Rozměry: 220x358x35mm Funkce: paměť pro 600 volání, 1000 alarmových záznamů, otevření zámku, náhled na libovolnou venkovní kameru, interkom

6 Příslušenství DPA-C5-F, DPA-C5-F1, DPC-C5-F22 rozbočovač pro monitory, 1x audio kanál (F), x audio (F1) / 2x audio + 2x video (F22) Napájení: DC 2V (dodáváno DPA-PS5-2 / DPA-PS-2) Spotřeba: v klidu 2W; v zátěži 3W Rozměry 88x10x32mm (F), 10x50x60mm(F1,F22) instalace na DIN lištu DPA-PS5-2 Poskytuje napájení pro 1 dveřní stanici a až 20 bytových monitorů Vstupní napětí: 100~20VAC Výstupní napětí: 22-2V,,5A Rozměry: 153x9x38mm, instalace na DIN lištu DPA-PS-2 Poskytuje dodatečné napájení pro rozbočovače Vstupní napětí: 100~20VAC Výstupní napětí: 2V, 1,2A Rozměry: 153x9x38mm, instalace na DIN lištu DPA-C5-VD Zesilovač a rozbočovač hlavního vedení Napájení: DC 2V (dodáváno DPA-PS5-2 / DPA-PS-2) Spotřeba: v klidu 0,3W; v zátěži 0,5W Rozměry: 88x10x32mm, instalace na DIN lištu DPA-C5-MDS Propojovací box pro dveřní stanice nebo CCTV kamery Napájení: DC 2V (dodáváno DPA-PS5-2 / DPA-PS-2) Spotřeba: v klidu 0,5W; v zátěži 1,5W Rozměry: x60mm, instalace na DIN lištu DPA-C5-IMC Sdílený paměťový modul, kapacita 800 obrázků Napájení: DC 2V (dodáváno DPA-PS5-2 / DPA-PS-2) Spotřeba: v klidu 2W; v zátěži 3W Rozměry: x60mm, instalace na DIN lištu DPA-C5-IPC Umožňuje připojit systém videovrátných do LAN sítě pro vzdálenou správu Napájení: DC 2V (dodáváno DPA-PS5-2 / DPA-PS-2) Spotřeba: v klidu 2W; v zátěži 3,5W Rozměry: x60mm, instalace na DIN lištu

7 1 2 3 * Schéma zapojení spojení do další DPA-C5-F rozbočovač 2 (switch v pozici 120 pokud je poslení switch) DPA-C5-F rozbočovač 1 (switch v pozici HI) DPA-C5-F Odchodové tlačítko EB+ EB- NO LK+ LK- 12V SL+ SL- L+ L- L+ L- ML+ ML-P+P- JP_LK ON SW1 OFF napájecí zdroj DPA-PS5-2 P+P- dveřní stanice DPC Elektrický zámek IP-AGENT Software pro IP řešení IP-AGENT software je založen na SQL databázovém serveru. Tak jako dohledový monitor DPG-IP-G21, IP-Agent podporuje funkce jako je dohled, interkom, nahrávání, přehrávání, odpovídání na volání, otevírání zámku, monitorování vstupu atd. Je to spolehlivý a efektivní nástroj pro správu mnoha budov. Díky jeho velké kapacitě podporuje až 120 budov, 16 bytů a 5000 vstupních ID karet v jedné budově. Může být spojeno až 25 venkovních dveřních stanic.

8 2013 Katalog CAT5 systému videovrátných Distribuce pro Českou republiku: ASM spol. s r.o. Rožmberská 122, Praha 9 Česká republika obchod@asm.cz tel: fax:
