HS Digitální protokoly

Transkript

1 Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. verze 1.0

2 Digitální protokoly Řídicí jednotky vybavené telefonním modulem PSTN a nebo GSM umožňují navázat digitální komunikaci s bezpečnostními složkami prostřednictvím protokolů Contact ID a Cesa 200 baud. Pozor: Digitální komunikace prostřednictvím sítě GSM může být zkreslená ená převodem signálu, prováděným operátorem poskytujícím používanou síť GSM, přičemž takové změny můžou ubýt zavedeny kdykoli bez předchozího upozornění uživatelů sítě: z tohoto důvodu se společnost Nice zříká veškeré odpovědnosti za poruchy a nebo škody způsobené výše uvedenými skutečnostmi! Při používání sítě GSM pro přenos digitálních dat doporučujeme v každém případě aktivovat funkci "PRAVIDELNÁ ZPRÁVA", aby bylo možné pravidelně kontrolovat funkčnost spojení GSM! 1. Programovací vstup V menu DIGITÁLNÍ PROTOKOLY je možné aktivovat a příslušně přiřadit jednotlivé události, které mají být odeslány bezpečnostním složkám. Zadejte kód instalačního technika a pak potvrďte OK, procházejte menu pomocí šipek a vyberte položku DIG. PROTOCOL" (Digitální protokoly). CONTACT ID 18 1 OK COMNFIRM NUM. 1 / NUM. 2 DIG. PROTOCOL USER IDENTIFICATION _ NUM. 1 CONFIRM _ NUM. 2 CONFIRM _ CESA 200 BAUD 2 OK COMNFIRM NUM. 3 / NUM. 4 INVERTED CESA N OK COMNFIRM EVENTS NUM. 1 / NUM. 2 OK CONFIRM Potvrďte menu stisknutím OK. Vyberte typ protokolu a potvrďte stisknutím OK. Vyberte čísla, na která se má zavolat a potvrďte stisknutím OK. NUM. 1 / NUM. 2 můžou být čísla bezpečnostních složek, zatímco NUM. 3 / NUM. 4 jsou čísla instalačního technika (pokud je vybavený modemem HSMO). Zadejte 4 místný číselný kód (Contact ID) nebo 5 místný číselný kód (CESA 200) a potvrďte stisknutím OK. Zadejte telefonní číslo bezpečnostních složek a potvrďte stisknutím OK. Zadejte případně i rezervní telefonní číslo bezpečnostních složek a potvrďte stisknutím OK. Rezervní číslo není povinné, stiskněte OK, pokud nemáte k dispozici ici takové číslo. Platí pouze pro CESA 200, 0, slouží k určení, jestli informace o aktivaci / deaktivaci systému mají být odesílané v převráceném tvaru anebo ne, šipkou se aktivuje tato inverze, stiskněte OK, aby bylo možné pokračovat. Přiřazení událostí, stiskněte OK. Od tohoto okamžiku platí, že pro aktivaci funkce stačí stisknout OK, pro její deaktivaci stisknout C. Při procházení položek v menu používejte šipky ; pro odchod a ukončení programovacích operací stiskněte ESC. Poznámka: Události, které mají být odeslané, je možné naprogramovat různými způsoby pro čísla NUM.1 / NUM.2 a NUM.3 / NUM.4, a to takovým způsobem, že instalačnímu technikovi (pokud je vybavený modemem) můžou být odeslány podrobnější informace anebo i jiné informace, než ty které budou odeslány bezpečnostním ečn složkám. 2

3 ALARM ABC Y END ALARM ABC Y ALARMING ABC N DISALARMING ABC N TAMPERING N 24 H PANIC N 24 H ROBBERY N 24 H TECHNOL N BAT. CTRL. UNIT N BAT. PERIPHER. N PERIODIC CALL. N MAINS FAILURE N SUPRVISION N SCANNER N CODEV1 CODEV2 CODEV3 CODEV4 Jako defaultní hodnota je poplašná událost aktivovaná (Y), vyberte požadované zóny prostřednictvím tlačítek 1 (A), 2 (B), 3 (C). Pro deaktivaci události stiskněte C. Jako defaultní hodnota je událost konec poplachu aktivovaná (Y), vyberte požadované zóny prostřednictvím tlačítek 1 (A), 2 (B), 3 (C). Pro deaktivaci události stiskněte C. Jako defaultní hodnota není událost aktivace systému aktivovaná (N), vyberte požadované zóny prostřednictvím tlačítek 1 (A), 2 (B), 3 (C). Jako defaultní hodnota není událost deaktivace systému aktivovaná (N), vyberte požadované zóny prostřednictvím tlačítek 1 (A), 2 (B), 3 (C). Jako defaultní hodnota není událost poškození aktivovaná (N). Jako defaultní hodnota není událost 24H tísňový poplach aktivovaná (N). Jako defaultní hodnota není událost 24H vloupání aktivovaná (N). Jako defaultní hodnota není událost 24H technologický poplach aktivovaná (N). Jako defaultní hodnota není událost vybitá baterie v řídicí jednotce aktivovaná (N). Jako defaultní hodnota není událost vybitá baterie v detektoru aktivovaná (N). Jako defaultní hodnota není událost pravidelná zpráva aktivovaná (N). Jako defaultní hodnota není událost výpadek dodávky elektrické energie aktivovaná (N). Jako defaultní hodnota není událost výpadek kontrolní funkce aktivovaná (N). Pro aktivaci události stiskněte Ok. Jako defaultní hodnota není událost rušení rádiového signálu aktivovaná (N). Poznámka: Pokud jsou události pravidelná zpráva, výpadek dodávky elektrické energie, ergie kontrolní funkce a rušení rádiového signálu používané, musí být aktivované i v menu SETTINGS (Nastavení). 2. Pokročilé programovací operace digitálních protokolů Kromě standardních programovacích operací digitálních protokolů, lze naprogramovat i 4 další zvláštní události, zaznamenané jednotlivými detektory nebo přímo řídicí jednotkou. Pokud si přejete mít k dispozici zvláštní hlášení pro jednu konkrétní událost a pro jedno periferní zařízení, můžete zadat typ takové události do první části (například ALL) a označení periferního zařízení nebo jeho umístění do druhé části (například A03 pro řídicí jednotku zadat: JEDNOTKA), nyní řídicí jednotka navrhne kód, který bude vysílaný. V případě protokolu CONTACT ID je možné změnit kód navržený řídicí jednotkou, ou, zatímco u protokolu CESA 200 je toto přiřazení pevně dané (96 pro CODEV1, 97 pro CODEV2, 98 pro CODEV3, 99 pro CODEV4,). 3

4 CODEV ALL, A03 CODEV ALL, KITCHEN (KUCHYŇ) Příklad CESA 200 BAUD: CODEV1 96 ALL, A03 Po vložení události ALL (Ok), místa instalace periferního zařízení A03 (Ok), je v prvním řádku navržený kód přiřazený této události, která bude odeslána prostřednictvím protokolu CONTACT ID, to je buď možné potvrdit stisknutím OK anebo tento kód změnit (pomocí šipky ). Pokročilé programovací operace umožňují také zadat označení detektoru namísto označení místa instalace tohoto periferního zařízení; jestliže je například detektoru A03 přiřazené označení KUCHYŇ, dostaneme: Po vložení události ALL (Ok), označení detektoru KUCHYŇ (Ok), je v prvním řádku navržený kód přiřazený této události, která bude odeslána prostřednictvím protokolu CONTACT ID, to je buď možné potvrdit stisknutím OK anebo tento kód změnit (pomocí šipky ). Po vložení události ALL (Ok), místa instalace zařízení A03 (Ok), je v prvním řádku navržený kód přiřazený této události, která bude odeslána prostřednictvím protokolu CESA 200, potvrďte zadání stisknutím OK. Události je možné vybírat pouze z následujícího seznamu a zařízení musí být již předtím uložená do paměti; zadání musí být provedeno přesně, aby řídicí jednotka mohla provést správné přiřazení. Událost Význam ALARM Poplach END ALL Konec poplachu TAMPER Poškození SUPERV Výpadek kontrolní funkce SCAN Rušení rádiového signálu BATT Slabá baterie D. OPEN Otevřené dveře při aktivaci ARM Úplná aktivace ARM A Aktivace zóny A ARM B Aktivace zóny B ARM C Aktivace zóny C ARM AB Aktivace zón AB ARM AC Aktivace zón AC ARM BC Aktivace zón BC DISARM Deaktivace Periferní zařízení Význam A01 A99 B01 B99 C01 C99 P01 P99 R01 R99 T01 T99 WIR A1 A2 WIR B1 B2 WIR C1 C2 WIR A WIR B WIR C REM01 REM32 COM01 COD32 WIR KEY Detektory zóna A Detektory zóna B Detektory zóna C Detektory zóna 24H TÍSŇOVÝ POPLACH Detektory zóna 24H POPLACH PŘI VLOUPÁNÍ Slabá T01 T99 9 Detektory zóna 24H TECHNOLOGICKÝ POPLACH Detektory připojené kabelem zóna A Detektory připojené kabelem zóna B Detektory připojené kabelem zóna C Tamper připojený kabelem zóna A Tamper připojený kabelem zóna B Tamper připojený kabelem zóna C Dálkové ovladače Kódy tlačítkových panelů Vstup pro klíč C. PANEL Řídicí jednotka 3. Test telefonní komunikace S deaktivovanou řídicí jednotkou můžete odeslat jednu TESTOVACÍ událost bezpečnostním složkám: Zadejte na řídicí jednotce kód uživatele nebo kód instalačního technika a za něj vložte. Objeví se nápis TEST CONTROL PANEL (Test řídicí jednotky) zadejte objeví se TEST PHONE DIALER (Test telefonní efonn ústředny), potvrďte stisknutím OK, zadejte telefonní číslo bezpečnostních složek, které chcete zavolat a vyberte typ zprávy, kterou chcete poslat (CONTACT ID nebo CESA 200) a potvrďte návrhy zobrazené na displeji. Abyste mohli provést TEST telefonní ústředny a zavolat bezpečnostním složkám mje nutné, aby bylo provedené naprogramování digitálního protokolu, který chcete odeslat. V případě protokolu CONTACT ID je odesílaným kódem 602, zatímco v případě protokolu CESA 200 se jedná o kód 90. 4

5 4. Vysílané kódy digitálních protokolů Událost Kódy CONTACT ID Kódy CESA 200 POPLACH ZÓNA A / /22 pro detektory od 01 do pro detektory od 10 do 99 KONEC POPLACHU ZÓNA A / /22 pro detektory od 01 do pro detektory od 10 do 99 POPLACH KABEL. DETEKT. ZÓNA A / /25 pro detektory 01 a 02 KONEC POPLACHU KABEL. DETEKT. ZÓNA A / /25 pro detektory 01 a 02 POPLACH ZÓNA B / /34 pro detektory od 01 do pro detektory od 10 do 99 KONEC POPLACHU ZÓNA B / /34 pro detektory od 01 do pro detektory od 10 do 99 POPLACH KABEL. DETEKT. ZÓNA B / /37 pro detektory 01 a 02 KONEC POPLACHU KABEL. DETEKT. ZÓNA B / /37 pro detektory 01 a 02 POPLACH ZÓNA C / /46 pro detektory od 01 do pro detektory od 10 do 99 KONEC POPLACHU ZÓNA C / /46 pro detektory od 01 do pro detektory od 10 do 99 POPLACH KABEL. DETEKT. ZÓNA C / /49 pro detektory 01 a 02 KONEC POPLACHU KABEL. DETEKT. ZÓNA C / /49 pro detektory 01 a 02 POPLACH 24H TÍSŇOVÝ / /58 pro detektory od 01 do pro detektory od 05 do 99 POPLACH 24H VLOUPÁNÍ / /53 pro detektory od 01 do pro detektory od 05 do 99 POPLACH 24H TECHNOLOGICKÝ / /88 pro detektory od 01 do pro detektory od 29 do 99 POŠKOZENÍ ŘÍDICÍ JEDNOTKY POŠKOZENÍ ZÓNA A / POŠKOZENÍ KABEL. DETEKT. ZÓNA A POŠKOZENÍ ZÓNA B / POŠKOZENÍ KABEL. DETEKT. ZÓNA B POŠKOZENÍ ZÓNA C / POŠKOZENÍ KABEL. DETEKT. ZÓNA C POŠKOZENÍ ZÓNA 24H TÍSŇOVÝ / POŠKOZENÍ ZÓNA 24H VLOUPÁNÍ / POŠKOZENÍ ZÓNA 24H TECHNOLOGICKÝ / AKTIVACE KÓDEM UŽIVATELE DEAKTIVACE KÓDEM UŽIVATELE AKTIVACE DÁLKOVÝM OVLADAČEM / DEAKTIVACE DÁLKOVÝM OVLADAČEM / AKTIVACE KÓDEM / DEAKTIVACE KÓDEM / AKTIVACE EXTERNÍM KLÍČEM DEAKTIVACE EXTERNÍM KLÍČEM AKTIVACE TELEFONÁTEM NA DÁLKU DEAKTIVACE TELEFONÁTEM NA DÁLKU BATERIE ŘÍDICÍ JEDNOTKA OBNOVENÍ BATERIE ŘÍDICÍ JEDNOTKA /06 001/

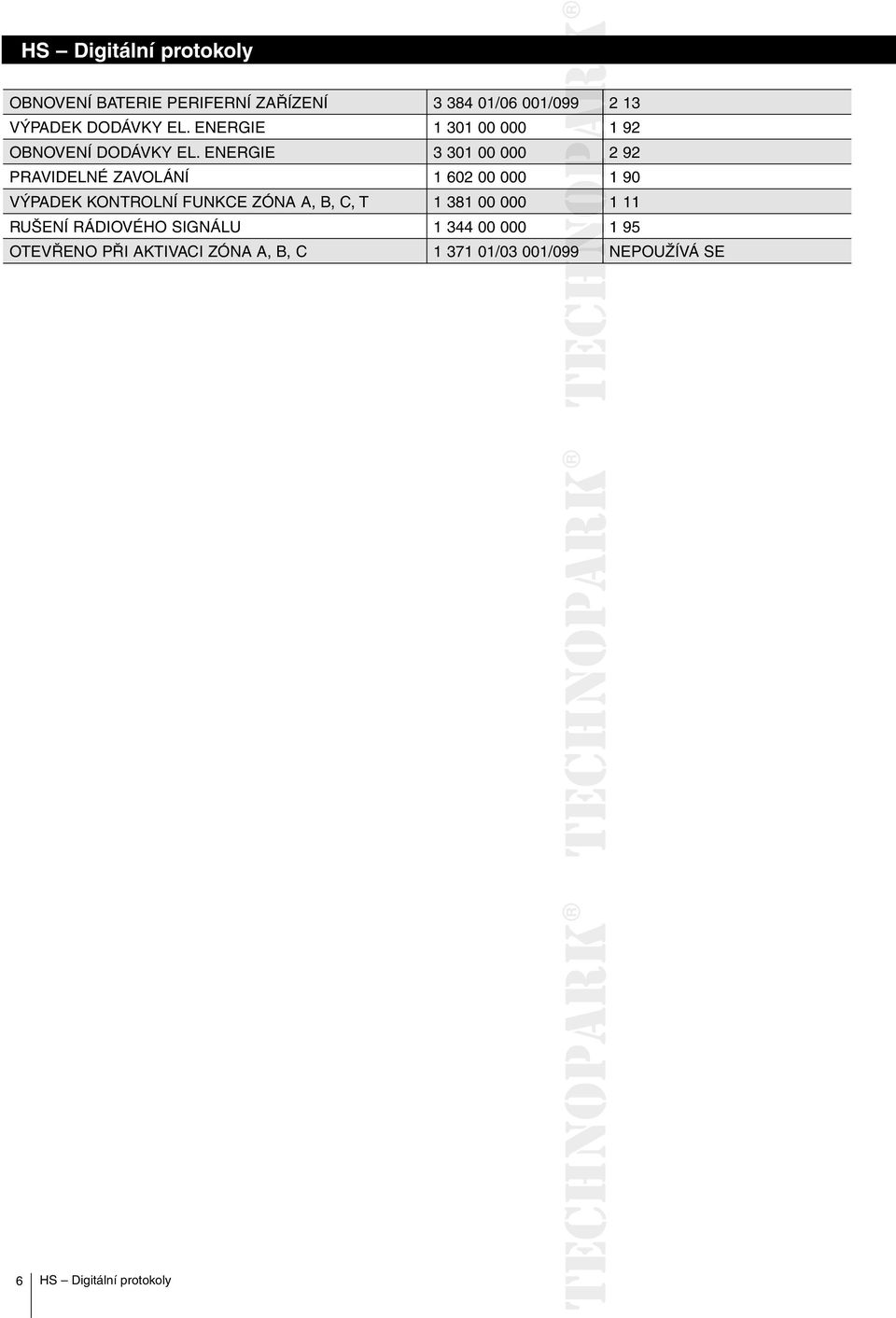

6 OBNOVENÍ BATERIE PERIFERNÍ ZAŘÍZENÍ /06 001/ VÝPADEK DODÁVKY EL. ENERGIE OBNOVENÍ DODÁVKY EL. ENERGIE PRAVIDELNÉ ZAVOLÁNÍ VÝPADEK KONTROLNÍ FUNKCE ZÓNA A, B, C, T RUŠENÍ RÁDIOVÉHO SIGNÁLU OTEVŘENO PŘI AKTIVACI ZÓNA A, B, C /03 001/099 9 NEPOUŽÍVÁ SE 6
