Ovládací PTZ klávesnice SC-3100 Uživatelský a instalační manuál

Transkript

1 Ovládací PTZ klávesnice SC-3100 Uživatelský a instalační manuál

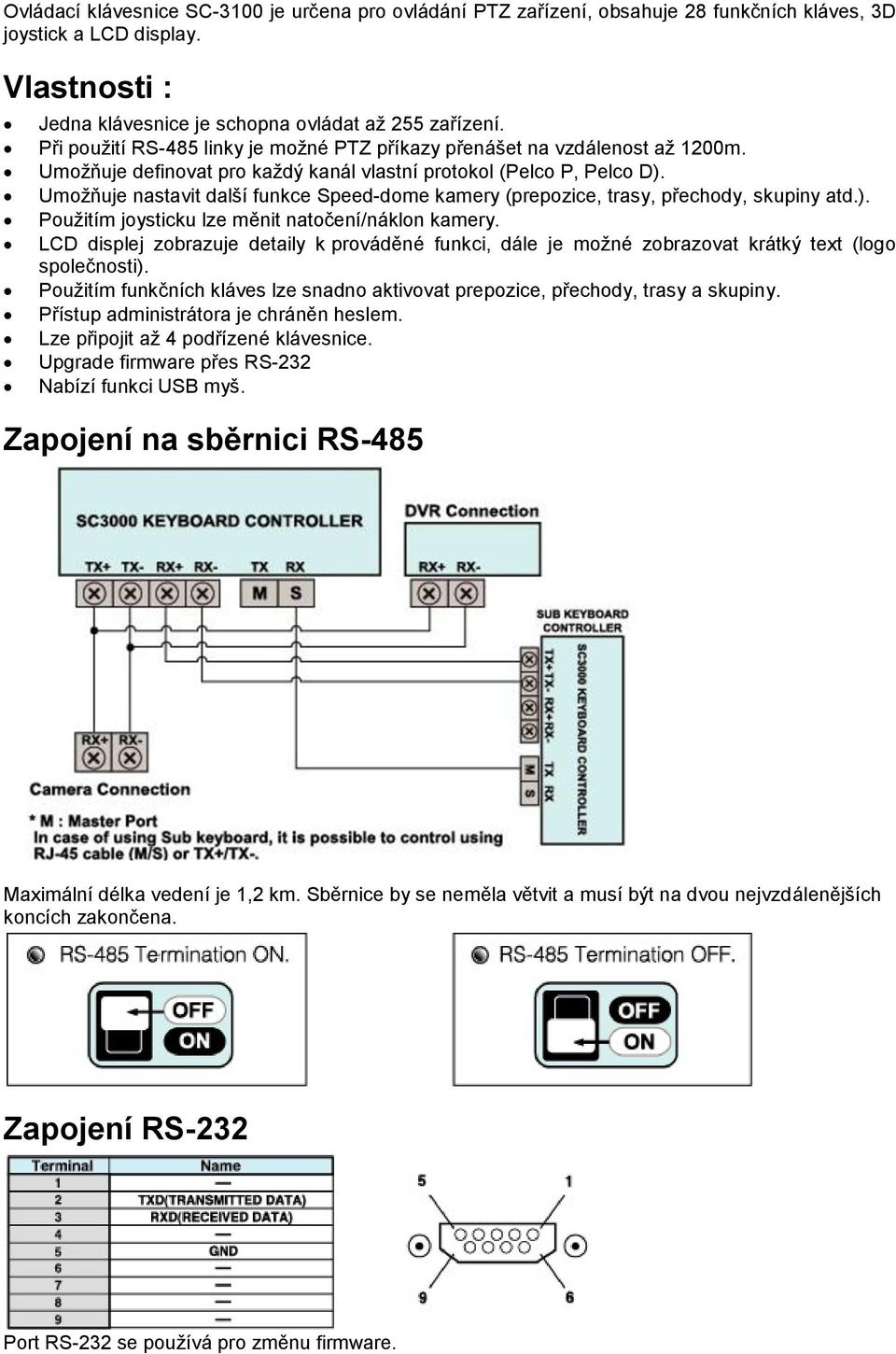

2 Ovládací klávesnice SC-3100 je určena pro ovládání PTZ zařízení, obsahuje 28 funkčních kláves, 3D joystick a LCD display. Vlastnosti : Jedna klávesnice je schopna ovládat až 255 zařízení. Při použití RS-485 linky je možné PTZ příkazy přenášet na vzdálenost až 1200m. Umožňuje definovat pro každý kanál vlastní protokol (Pelco P, Pelco D). Umožňuje nastavit další funkce Speed-dome kamery (prepozice, trasy, přechody, skupiny atd.). Použitím joysticku lze měnit natočení/náklon kamery. LCD displej zobrazuje detaily k prováděné funkci, dále je možné zobrazovat krátký text (logo společnosti). Použitím funkčních kláves lze snadno aktivovat prepozice, přechody, trasy a skupiny. Přístup administrátora je chráněn heslem. Lze připojit až 4 podřízené klávesnice. Upgrade firmware přes RS-232 Nabízí funkci USB myš. Zapojení na sběrnici RS-485 Maximální délka vedení je 1,2 km. Sběrnice by se neměla větvit a musí být na dvou nejvzdálenějších koncích zakončena. Zapojení RS-232 Port RS-232 se používá pro změnu firmware.

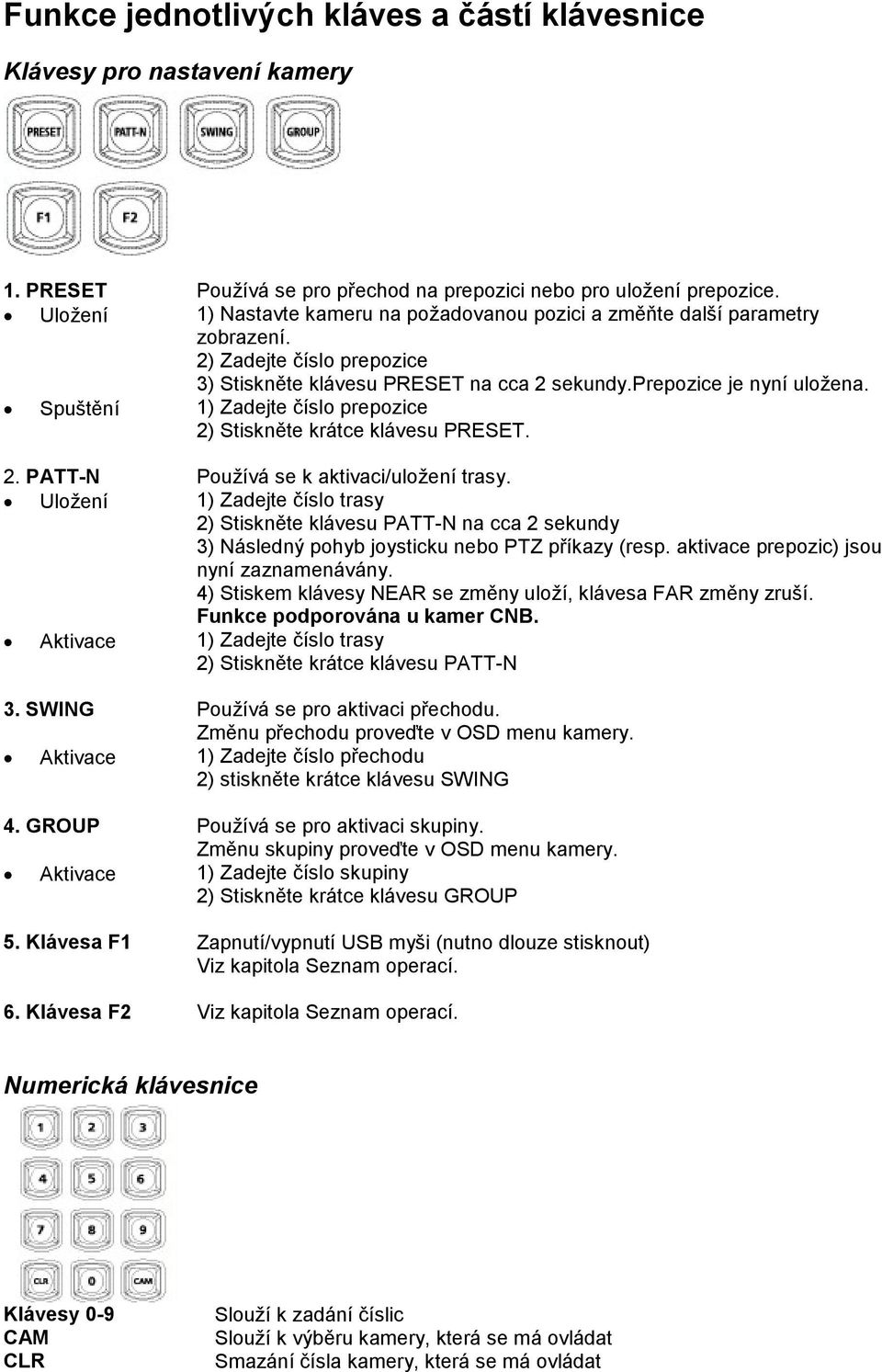

3 Funkce jednotlivých kláves a částí klávesnice Klávesy pro nastavení kamery 1. PRESET Používá se pro přechod na prepozici nebo pro uložení prepozice. Uložení 1) Nastavte kameru na požadovanou pozici a změňte další parametry zobrazení. 2) Zadejte číslo prepozice 3) Stiskněte klávesu PRESET na cca 2 sekundy.prepozice je nyní uložena. Spuštění 1) Zadejte číslo prepozice 2) Stiskněte krátce klávesu PRESET. 2. PATT-N Používá se k aktivaci/uložení trasy. Uložení 1) Zadejte číslo trasy 2) Stiskněte klávesu PATT-N na cca 2 sekundy 3) Následný pohyb joysticku nebo PTZ příkazy (resp. aktivace prepozic) jsou nyní zaznamenávány. 4) Stiskem klávesy NEAR se změny uloží, klávesa FAR změny zruší. Funkce podporována u kamer CNB. Aktivace 1) Zadejte číslo trasy 2) Stiskněte krátce klávesu PATT-N 3. SWING Používá se pro aktivaci přechodu. Změnu přechodu proveďte v OSD menu kamery. Aktivace 1) Zadejte číslo přechodu 2) stiskněte krátce klávesu SWING 4. GROUP Používá se pro aktivaci skupiny. Změnu skupiny proveďte v OSD menu kamery. Aktivace 1) Zadejte číslo skupiny 2) Stiskněte krátce klávesu GROUP 5. Klávesa F1 Zapnutí/vypnutí USB myši (nutno dlouze stisknout) Viz kapitola Seznam operací. 6. Klávesa F2 Viz kapitola Seznam operací. Numerická klávesnice Klávesy 0-9 CAM CLR Slouží k zadání číslic Slouží k výběru kamery, která se má ovládat Smazání čísla kamery, která se má ovládat

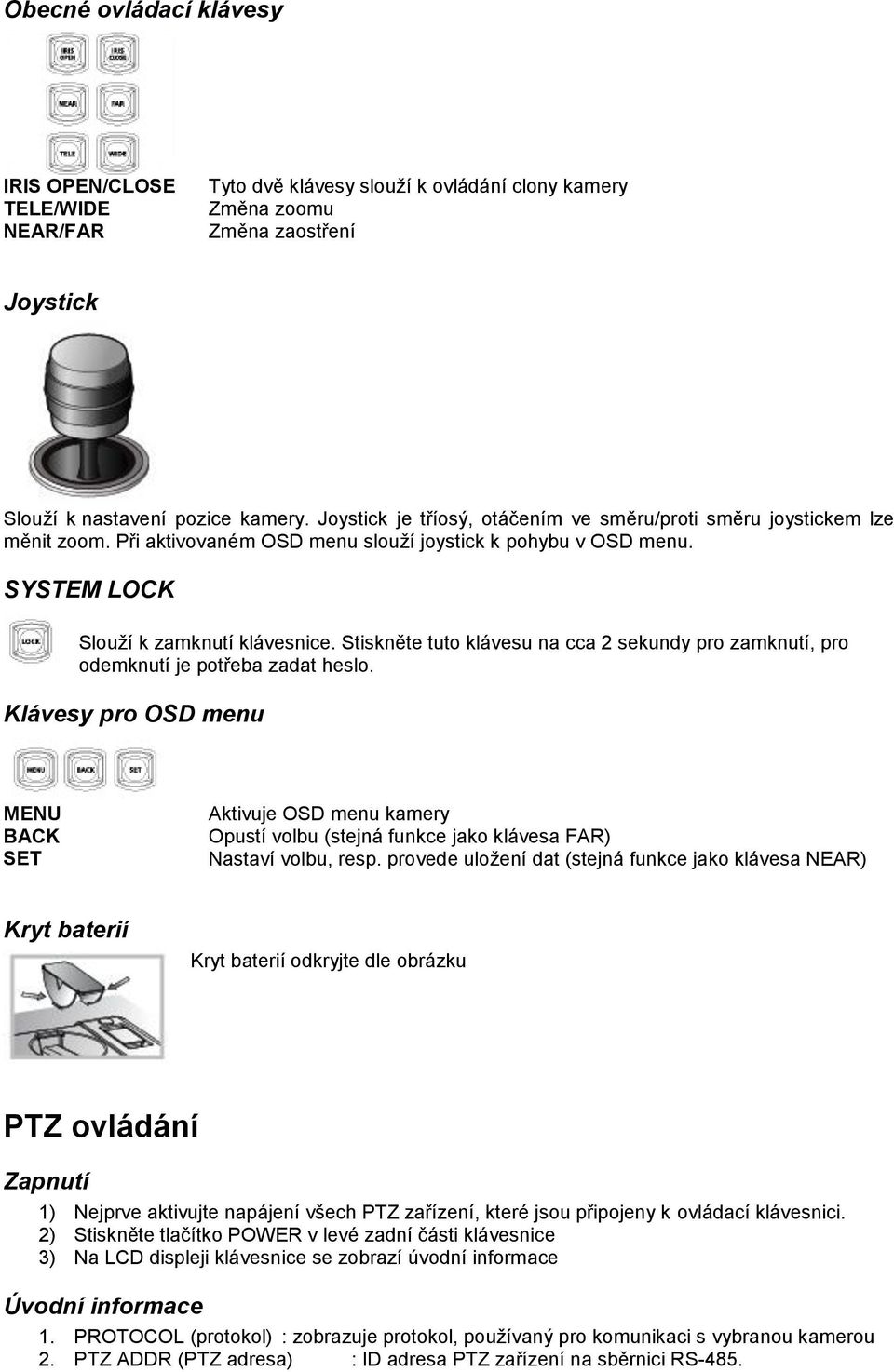

4 Obecné ovládací klávesy IRIS OPEN/CLOSE TELE/WIDE NEAR/FAR Tyto dvě klávesy slouží k ovládání clony kamery Změna zoomu Změna zaostření Joystick Slouží k nastavení pozice kamery. Joystick je tříosý, otáčením ve směru/proti směru joystickem lze měnit zoom. Při aktivovaném OSD menu slouží joystick k pohybu v OSD menu. SYSTEM LOCK Slouží k zamknutí klávesnice. Stiskněte tuto klávesu na cca 2 sekundy pro zamknutí, pro odemknutí je potřeba zadat heslo. Klávesy pro OSD menu MENU BACK SET Aktivuje OSD menu kamery Opustí volbu (stejná funkce jako klávesa FAR) Nastaví volbu, resp. provede uložení dat (stejná funkce jako klávesa NEAR) Kryt baterií Kryt baterií odkryjte dle obrázku PTZ ovládání Zapnutí 1) Nejprve aktivujte napájení všech PTZ zařízení, které jsou připojeny k ovládací klávesnici. 2) Stiskněte tlačítko POWER v levé zadní části klávesnice 3) Na LCD displeji klávesnice se zobrazí úvodní informace Úvodní informace 1. PROTOCOL (protokol) : zobrazuje protokol, používaný pro komunikaci s vybranou kamerou 2. PTZ ADDR (PTZ adresa) : ID adresa PTZ zařízení na sběrnici RS-485.

5 3. SPEED (rychlost) : Komunikační rychlost 4. NUM INPUT (číselná volba) : zobrazuje se jen v případě, že byla stisknuta tlačítka na numerické klávesnici. Výběr kamery 1. Zadejte na numerické klávesnici ID kamery, kterou chcete ovládat. 2. Zadané číslo je na displeji zobrazeno jako NUM INPUT 3. Stiskněte klávesu CAM. Vybraná kamera je na displeji zobrazena jako PTZ ADDR 4. Zadat lze číslo v rozsahu Mimo tento rozsah je zadání neplatné. Konfigurace Rozklad menu pro nastavení rozhraní klávesnice Menu pro nastavení rozhraní klávesnice Toto menu umožňuje nastavit komunikační rozhraní klávesnice Je-li na master klávesnici aktivováno toto menu, nelze z podřízených (slave) klávesnic ovládat kamery. 1. Stiskněte klávesu 1 a následně podržte klávesu SET na cca 2 sekundy. Budete vyzváni k zadání hesla. 2. Zadejte heslo pro nastavení klávesnice (továrně 0000). 3. Po správném zadání hesla je zobrazeno menu. Není-li zadáno heslo nebo je 3x zadáno nesprávně, budou zobrazeny úvodní informace. 1) NUMBER (číslo kamery) 2) TYPE (Typ) 3) PROTOCOL (protokol) 4) SPEED (rychlost) Udává číslo kamery, pro niž budou měněny komunikační parametry. Zadat lze hodnotu v rozsahu V aktuální verzi firmware lze nastavit pouze hodnotu PTZ. Komunikační protokol, použitý pro kameru s dříve vybraným ID (krok 1) Komunikační rychlost pro kameru s dříve vybraným ID. Dostupné rychlosti jsou 2400,4800,9600,19200 a 38400Bd). Ostatní komunikační parametry nelze měnit (8 datových bitů, 1 stop bit, žádná parita). 5) JOYSTICK Nastavuje citlivost, vystředění a možnost pevné rychlosti joysticku (viz dále).

6 6) STOP PACKET (stop paketů) 7) MODE (režim) 8) SLAVE DEV (podříz. zařízení) 9) MOUSE SET (nast. myši) 10) EXIT (konec) Umožňuje nastavit, kolik STOP paketů (PTZ příkazů pro ukončení prováděné operace) má být odesláno. Volba normálního/uživatelského režimu (viz dále) Určuje typ podřízeného zařízení Určuje rychlost myši. Při ovládání myší nelze ovládat speed dome kamery. Uloží volby a opustí menu. Nastavení joysticku Je-li v menu vybrána volba (5) pohybem joysticku vpravo, je zobrazeno následující menu : CENTER Nastavuje citlivost joysticku (10,15,20,25,30) ORIGIN SET Pohybem joysticku vpravo na této položce (střed) aktivujete menu, sloužící pro nastavení středové polohy joysticku. Nastavte joystick do středu a pozici uložte stiskem klávesy 1. Je-li v menu vybrána volba (5)pohybem joysticku vlevo, zobrazí se následující menu : Pomocí voleb 1 (nízká rychlost), 2 (střední rychlost) a 3 (vysoká rychlost) nastavíte fixní rychlost pohybu kamery dle joysticku, tzn. nezáleží na úhlu naklonění joysticku. Volba 4 umožňuje nastavit proporcionální rychlost, kdy je rychlost pohybu kamery závislá na úhlu naklonění joysticku. Nastavení uživatelského režimu Je-li v menu vybrána volba (7) pohybem joysticku vpravo, je zobrazeno následující menu : MONITOR CAM ID SAVE EXIT Nastavuje číslo monitoru a číslo DVR kanálu ID kamery, která má být zobrazena na monitoru Uložení pohyb joysticku vlevo Ukončení pohyb joysticku vpravo

7 Nastavení podřízeného DVR Je-li v menu vybrána volba (8),potom je pohybem vpravo zobrazeno následující menu : PROT Nastavení protokolu pro ovládání DVR SPEED Rychlost linky ( Bd) SAVE Uložení pohyb joysticku vlevo EXIT Ukončení pohyb joysticku vpravo Menu pro nastavení klávesnice Toto menu umožňuje měnit parametry klávesnice. Je-li aktivováno, nelze z podřízených (slave) klávesnic ovládat kamery. 1. Stiskněte klávesu 2 a následně podržte klávesu SET na cca 2 sekundy. Budete vyzváni k zadání hesla. 2. Zadejte heslo pro nastavení klávesnice (továrně 0000). 3. Po správném zadání hesla je zobrazeno menu. Není-li zadáno heslo nebo je 3x zadáno nesprávně, budou zobrazeny úvodní informace.

8 1) PASSWORD (heslo) Heslo pro přístup do menu klávesnice. Standardní hodnota je Nové heslo je použito, pouze pokud jsou zadány všechny 4 číslice. 2) SLEEP TIME Doba, po které se vypne podsvícení displeje. Pro aktivaci je nutná práce s klávesnici po dobu alespoň 10 sekund. Má-li být tato funkce použita, musí být nastavena volba (7) 3) BUZZER (bzučák) 4) LOGO (logo) 5) FACTORY (tovární nastavení) 6) OP MODE (režim provozu) 7) BACKLIGHT (podsvícení) Povolí/zakáže písknutí při použití kláves. Umožňuje nastavit text (logo), které se bude zobrazovat na klávesnici. Umožňuje resetovat všechny parametry klávesnice do továrních hodnot. Umožňuje nastavit režim provozu klávesnice. Nastavit lze MASTER (řídící, smí být jen jedna) nebo SLAVE (podřízená, max. 5 klávesnic). Volby podsvícení displeje : ON (podsvícení se vypne po uplynutí času dle volby (2) OFF (podsvícení je vypnuto AUTO (podsvícení je aktivní 5 sekund po stisku klávesy) 8) DUMMY Používáte-li řídící/podřízené klávesnice, ujistěte se, že tuto volbu má nastavenu pouze řídící (master) klávesnice. 9) EXIT (konec) Uloží data a opustí menu Po aktivaci menu v bodu (4) se zobrazí následující podmenu : Menu slouží k zadání loga (textu), který se zobrazuje na displeji. Pohybem joysticku nahoru/dolů lze měnit znaky, pohybem joysticku vpravo/vlevo se mění pozice kurzoru. Po aktivaci menu v bodu (5) se zobrazí následující podmenu : 1 = Vymaže všechna data (reset na tovární hodnoty) 2 = Vymaže všechna data kromě dat joysticku a protokolu.

9 Seznam operací Klávesa Funkce PELCO PANASONIC SAMSUNG (operace) N C Kláv CAM Výběr kamery ANO ANO MENU Aktivace OSD ANO ANO ANO ANO kamery MENU Deaktivace OSD NE ANO ANO ANO kamery SET Aktivace pod-menu ANO ANO ANO ANO BACK Do nadřazeného ANO ANO ANO ANO menu Kláv PRESET Aktivace prepozice ANO ANO Kláv PRESET Uložení prepozice ANO ANO (dlouhý stisk) Kláv F1 Výmaz prepozice NE NE NE ANO (dlouhý stisk) Kláv PATT-N Spuštění trasy ANO ANO Kláv PATT-N Nastavení trasy ANO NE (dlouhý stisk) Kláv SWING Aktivace přechodu ANO 1+SWING 1+SWING AUTO PAN Kláv GROUP Aktivace skupiny ANO 1+GROUP 1+GROUP SCAN Uložení trasy NE ANO ANO NE Stejná funkce jako NE ANO ANO NE F1 F2 (v OSD) Změna aux režimu NE NE NE ANO Stejné jako ENTER NE NE NE ANO (v OSD) Stejná funkce jako NE ANO ANO NE F2 F3 (v OSD) Reset (krátce) NE NE NE ANO Reset (dlouze) NE NE NE TOVÁRNÍ Výběr ID kamery ANO ANO ANO ANO Klávesy 0-9 Směrové klávesy (v NE ANO ANO ANO OSD 2,4, 6, 8) Použití AUX kláv. NE NE NE ANO CAM Na podmenu (v NE ANO ANO NE OSD) CLR Na nadřízené menu NE ANO ANO NE (v OSD) PANASONIC N = nový protokol, C = konvenční. SAMSUNG = protokol SAMSUNG ELECTRONIC
