1 IWH3216 instalační manuál Plně hybridní videorekordér IWH3216 Touch II Instalační manuál VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: technická linka (pracovní doba :30) cctv@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí a jejich řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne poslední korekce dne VARIANT plus s.r.o. VARIANT plus spol. s r.o. strana 1

2 instalační manuál IWH3216 Obsah 1. Obsah balení Fyzická instalace Instalace pevného disku Připojení periferií Rozhraní RS-485 (PTZ kamera) První spuštění Připojení a nastavení kamer Analogové kamery: IP kamery: Záznam obrazu Přehrávání záznamu Popis funkčních tlačítek v Preview režimu Popis tlačítek v režimu přehrávání Tovární nastavení: Uživatel: admin, Heslo: admin strana 2 VARIANT plus spol. s r.o

3 IWH3216 instalační manuál Jednotka IWH3216 Touch II Software CD (obsahuje instalační manuál a příručku rychlé instalace v angličtině) Napájecí adaptér Napájecí kabel (pro normu EU) i 1. Obsah balení Audio kabel (včetně připojení 2 Spot monitorů) Kabel SATA Kabel RS-485 V případě neúplného obsahu nebo poškození kontaktujte prosím neprodleně Vašeho dodavatele. 2.1 Instalace pevného disku 2. Fyzická instalace Do DVR rekordéru je možno instalovat až 4 pevné disky, minimum je 1 HDD. Instalaci proveďte dle následujícího postupu: 1. Stiskem tlačítka vlevo od zámku otevřete mechaniku pro montáž disku. 2. Vytáhněte mechaniku (zásuvku) HDD z rekordéru. 3. Tahem za horní část krytu otevřete zásuvku a vyjměte montážní příslušenství (klíč a šroubky). 4. Vložte disk to zásuvky. Konektory pro připojení HDD orientujte do zadní části zásuvky. Příslušenství HDD VARIANT plus spol. s r.o. strana 3

4 instalační manuál IWH Přišroubujte disk zespodu pomocí přiložených šroubků s plochou hlavou. Šroubky dotahujte pouze přiměřenou silou. 6. Uzavřete horní kryt zásuvky pevného disku. 7. Zásuvku vložte zpět do pozice a zaklapněte mechaniku. 8. Mechaniku lze zajistit proti nechtěnému vyjmutí HDD otočením zámku do pozice LOCK, použijte klíček. 9. Po dokončení instalace všech disků připojte k rekordéru kamery a další periferie a připojte následně napájecí zdroj. 2.2 Připojení periferií Zadní panel obsahuje konektory pro připojení kamer a většiny dalších periferií. Popis umístění prvků následuje seshora a zleva. Obsahuje 16 analogových vstupů kamer, jejich výstupy, sdružený konektor pro audio vstupy kamer a 2 SPOT monitory, 16 poplachových vstupů, 4 poplachové výstupy, systémový audio vstup a výstup, dále 2 síťové porty Ethernet a 4 USB porty. V pravé dolní části se nakonec nacházejí konektory pro e-sata, 2 PC monitory, RS-232, RS-485 a konektor pro připojení přiloženého napájecího adaptéru: strana 4 VARIANT plus spol. s r.o

5 IWH3216 instalační manuál Na předním panelu se v levé části nachází vypínač, snímač a externí konektor pro dálkový IR ovladač a 2 USB porty. USB porty slouží zejména pro zálohování záznamů a dat prostřednictvím připojených flash nebo pevných disků Rozhraní RS-485 (PTZ kamera) PIN č. DVR konektor (barva kabelu) Rozhraní PTZ kamery (signál) 4 červená RX+ 5 zelená RX- 8 bílá TX+ 9 černá TX- VARIANT plus spol. s r.o. strana 5

6 instalační manuál IWH První spuštění Při prvním zapnutí zařízení budete na úvodní obrazovce požádáni o zadání klíče CD pro licenci operačního systému (CD-Key). Klíč najdete na zadním panelu rekordéru, případně v balení nebo přiložené dokumentaci. Po zadání klíče se zobrazí Preview obrazovka 3.1 Připojení a nastavení kamer Analogové kamery: Propojte výstupy analogových kamer se vstupy DVR pomocí BNC kabelů dle kapitoly 2.2. Obraz pro příslušný vstup se objeví na připojeném monitoru. Pokud potřebujete provést nastavení, pokračujte dle nastavení: 1. V Preview režimu klikněte na tlačítko Setup a vyberte Camera. 2. Vyberte číslo příslušného kanálu, zaškrtněte volbu Umožnit. Tím zapnete zvolený kanál. 3. Zvolte Vstup jako Analog Camera. V sekci Kamera zaškrtněte Zobrazit, tím povolíte zobrazení obrazu z kamery na obrazovce. Pro kameru zadejte její Jméno a Popis, kde můžete uvést detaily kanálu. 4. Upravte nastavení jasu, kontrastu, zabarvení a saturace kamery. 5. Zapnout Audio: Zaškrtněte Audio povolen a vyberte ke kameře číslo příslušného audio vstupu. (audio connection odkazuje na Device Connecting) 6. Klikněte OK a uložte tak provedená nastavení IP kamery: 1. V Preview režimu klikněte na tlačítko Setup a vyberte Camera. 2. Vyberte číslo příslušného kanálu, zaškrtněte volbu Umožnit. Tím zapnete zvolený kanál: 3. Vyberte v části Vstup volbu IP Camera: 4. V sekci Kamera zaškrtněte Zobrazit, tím povolíte zobrazení obrazu z kamery na obrazovce. Pro kameru zadejte Jméno a Popis, kde můžete uvést detaily kanálu. 5. V rámečku Info o IP kameře, klikněte na IP Nastavení. 6. V otevřeném okně Nastavení IP kamery vyberte Protokol, dále vyberte ze seznamu výrobce kamery (Protokol), její Model a typ komprese (Video Format). Kliknutím na Auto vyhledávání můžete spustit detekci IP kamer připojených na lokální síti: strana 6 VARIANT plus spol. s r.o

7 IWH3216 instalační manuál Upozornění: Automatické vyhledávání nefunguje pro všechny výrobce a podporované modely. 7. Ruční nastavení IP kamery: Zadejte IP adresu v poli IP Camera site nebo zadejte URL IP kamery. Zaškrtněte Autorizace a vyplňte uživatelské jméno (ID) a Heslo. 8. Klikněte OK a uložte tak provedená nastavení. 9. Jakmile se DVR připojí k IP kameře, lze přečíst informace o kameře, jako Protokol. Model, Typ komprese, IP adresa a kanál. 10. Nastavení další IP kamery provedete použitím výše popsaného postupu. 3.2 Záznam obrazu Záznam videa aktivujete kliknutím na tlačítko Record ( ) na obrazovce živého obrazu. Obraz všech nastavených kamer je pak ukládán na zabudovaný disk, lze pak přehrávat jak lokálně, tak pomocí vzdáleného přístupu. Pro zastavení záznamu klikněte znovu na Record. Budete pak vyzváni k zadání přístupového hesla. Preview režim VARIANT plus spol. s r.o. strana 7

8 instalační manuál IWH Přehrávání záznamu 1. Klikněte na tlačítko Playback (Přehrávání) v pravém dolním rohu obrazovky: 2. Než začnete přehrávat, je nutné nejprve vybrat požadovaný datum a čas záznamu. Čísla 00 až 23 na vodorovné liště reprezentují hodiny v 24 hodinovém cyklu dne. Uložený záznam pro časový úsek indikuje modrá barva nad políčkem příslušné hodiny, vybraný úsek (1 hodina) je zobrazen červeně. Čísla na svislé liště (01-16) slouží k výběru kamery: 3. Vyberte požadované datum a čas záznamu. Kliknutím na OK spustíte přehrávání záznamu na obrazovce: Režim přehrávání strana 8 VARIANT plus spol. s r.o

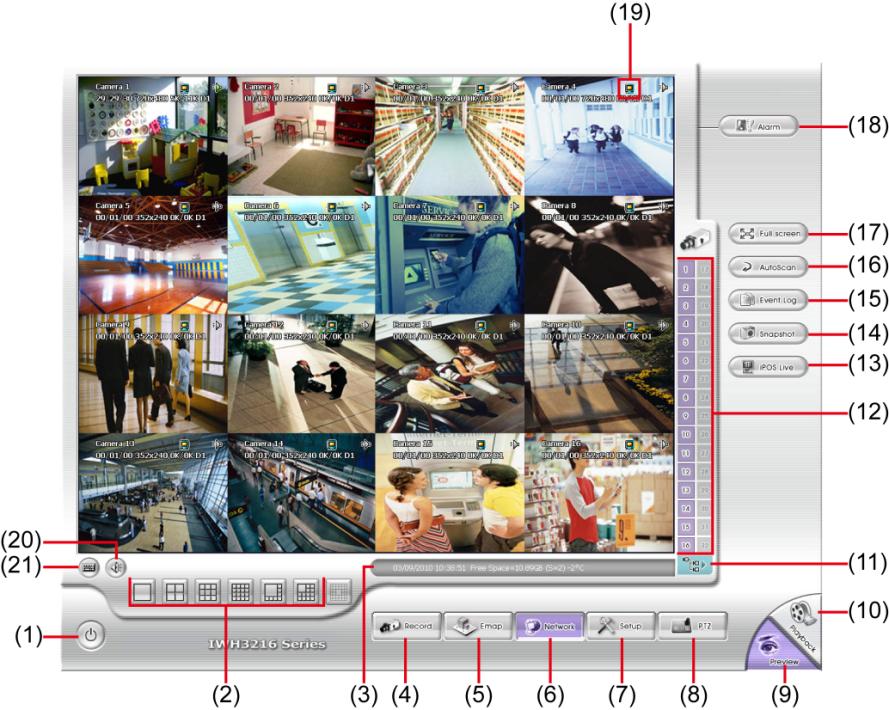

9 IWH3216 instalační manuál 4. Popis funkčních tlačítek v Preview režimu Název (1) Odhlášení Funkce - Reboot: Restart DVR. Doporučujeme používat heslo. - Power Off: Vypnutí DVR. Doporučujeme používat heslo. - Login: Přihlášení k DVR pod jiným uživatelským účtem. - Cancel: Zavře odhlašovací okno, návrat do menu DVR. (2) Rozdělení obrazovky zobrazení i Můžete si vybrat z několika typů konfigurací zobrazení kamer na obrazovce (počet variant závisí na počtu kanálů). Výběr zobrazení kamery provedete pomocí tlačítek (12) Při režimu zobrazení jediné kamery lze pomocí pravého tlačítka vybrat oblast, kterou DVR zvětší. Pro návrat zpět stačí stisknout pravé tlačítko. Zvětšení oblasti nelze použít v celoobrazovkovém zobrazení. Při přihlášení 8 a méně kamer nejsou podporovány 16 a 13-kanálové režimy zobrazení. Při přihlášení 4 a méně kamer nejsou podporovány 9,8,16 a 13- kanálové režimy zobrazení. VARIANT plus spol. s r.o. strana 9

10 instalační manuál IWH3216 Název Funkce (3) Stavový řádek Slouží k zobrazení systémového času, vnitřní teploty a zbývajícího místa na HDD. (4) Záznam Spuštění/zastavení nahrávání videa. (5) E-Mapa Zobrazí mapu uloženou ve formátu JPG / BMP. Lze uložit až 8 různých mapových podkladů. V mapě lze vyznačit umístění a směry pohledů kamer, čidel a poplachových výstupů (relé). (6) Síť Zapne/vypne možnost vzdáleného přístupu po síti Ethernet. K DVR lze pak přistupovat po lokální síti / internetu. Při zapnutí má tlačítko fialovou barvu. Výchozí nastavení je vypnuto. (7) Nastavení Umožní zadat nastavení systému. (8) PTZ Zobrazí panel pro ovládání PTZ (speed dome kamer). (9) Živé zobrazeni (Preview) Přepne do režimu živého obrazu. Na obrazovce můžete sledovat živý / aktuální obraz ze všech kamer. Stiskem Ctrl + F lze zmrazit obraz, který pak lze kliknutím na Snapshot (14) uložit. (10) Přehrávání Přepne do režimu přehrávání. V režimu přehrávání můžete libovolně prohlížet uložené záznamy z kamer. (11) Strom kamer Kliknutím na tlačítko se vpravo od tlačítek kamer zobrazí stromově uspořádaná struktura kamer. Ve stromu lze kamery přemísťovat a vytvářet podskupiny kamer. To usnadňuje organizaci kamer pro větší přehlednost operátora. (12) Kamera ID Indikace zobrazovaných kamer, právě zobrazované kamery jsou indikovány fialovým zabarvením. Kliknutím na tlačítko čísla kamery zobrazíte příslušnou kameru. Pokud kamera patří do vybrané skupiny ve stromu, vybarví se všechny kamery skupiny. (13) ipos Live Tlačítko slouží k zobrazení dat pocházejících z pokladny nebo platebního terminálu propojeném s rekordérem. (14) Snímek Uložení snímku ve formátu JPG nebo BMP. Před ukládáním snímku připojte k USB portu Flash disk. (15) Seznam událostí Zobrazí seznam všech událostí, které byly v DVR zaznamenány. (16) AutoSken Spustí/ Zastaví cyklické přepínání kamer. (17) Celoobrazovkový režim (Full screen) Zobrazí okno s videem na celou obrazovku. Pro návrat zpět klikněte pravým tlačítkem, stiskněte klávesu ESC nebo klikněte na symbol křížku v rohu na obrazovce. Levým tlačítkem můžete přepínat zobrazení jedné nebo všech kamer. (18) Poplach (Alarm) Po kliknutí se zobrazí seznam poplachových událostí. Pokud je seznam prázdný, tlačítko je šedivé, jinak je červené. strana 10 VARIANT plus spol. s r.o

11 IWH3216 instalační manuál Název (19) Ikona okamžitého přehrávání Funkce Kliknutím na ikonu zahájíte okamžité přehrávání daného kanálu. Vybraný kanál přejde do režimu přehrávání, což je indikováni ikonou. V dolní části příslušného okna se zobrazí ovládací lišta, kterou lze ovládat přehrávání: Současně lze takto přehrávat až 4 kanály. (20) Hlasitost Slouží k nastavení hlasitosti audiosignálu aktuálně vybrané kamery. (21) Virtuální klávesnice Kliknutím zobrazíte virtuální klávesnici, která umožní zadávat údaje bez nutnosti připojit klávesnici. VARIANT plus spol. s r.o. strana 11

12 instalační manuál IWH Popis tlačítek v režimu přehrávání Do režimu Přehrávání přepnete kliknutím na tlačítko Playback (7) v pravém dolním rohu obrazovky: Název (1) Rozdělení obrazovky zobrazení (2) Lišta přehrávání (3) Časová lišta (hodiny) i (4) Ovládací tlačítka pro přehrávání Funkce Můžete si vybrat z několika typů konfigurací zobrazení kamer na obrazovce (počet variant závisí na počtu kanálů). Výběr zobrazení kamery provedete pomocí tlačítek (1) Zobrazí aktuálně přehrávanou časovou pozici záznamu. Posouváním jezdce měníte pozici v záznamu. Kliknutím na políčko hodiny zvolíte časový úsek (hodinu) přehrávání. Časová lišta obsahuje 24 polí každé pole odpovídá hodině záznamu. Uložený záznam pro časový úsek indikuje modrá barva nad políčkem příslušné hodiny, vybraný úsek (1 hodina) je zobrazen červeně. Začátek: Posune ukazatel na začátek sekvence. Předchozí: Posun zpět na předchozí snímek Pomalu: Sníží rychlost přehrávání (1/2X, 1/4X). Nazpátek: Přepne směr přehrávání pozpátku. Pauza: Pozastaví přehrávání, opětovným stiskem přehrávání znovu spustí. Přehrát: Spustí přehrávání záznamu. strana 12 VARIANT plus spol. s r.o

13 IWH3216 instalační manuál Název Funkce Rychle: Zvýší rychlost přehrávání (2x, 4x, 8x, 16x, 32x, 64x.) Následující: Posun vpřed na následující snímek. Konec: Posune ukazatel na konec sekvence. (5) Datum Umožní vybrat datum a čas pro přehrávání záznamu výběrem z kalendáře. Vyberte datum a zadejte hodinu (00 až 23). i Čísla 00 až 23 na vodorovné liště reprezentují hodiny v 24 hodinovém cyklu dne. Uložený záznam pro časový úsek indikuje modrá barva nad políčkem příslušné hodiny, vybraný úsek (1 hodina) je zobrazen červeně. Čísla na svislé liště (01-16) slouží k výběru kamery. (6) Živé zobrazení (Preview) Přepne zpět do Preview režimu. (7) Přehrávání Nastaven režim přehrávání, lze přehrávat uložený záznam obrazu. (8) Stavová lišta Zobrazuje datum, čas záznamu a rychlost přehrávání. (9) Kamera ID Zobrazuje reálný počet nainstalovaných kamer. Kliknutím na číslo kamery v jedno-obrazovkovém režimu přepnete zobrazení příslušné kamery. (10) ipos Slouží k vyhledávání událostí dle parametrů zaznamenaných z pokladny nebo transakčního terminálu. (11) Export Uloží videozáznam nebo jeho část na paměťové medium. Snímek: Uloží aktuálně zobrazený obraz jako snímek ve formátu JPG. Video klip: Uloží vybraný úsek záznamu (Segment) ve formátu *.DVR na externí paměťové médium připojené k USB. Záloha: Uloží přehrávaný záznamu na externí paměťové médium připojené k USB nebo DVD disk. (12) Segment Slouží k výběru úseku uloženého video záznamu. 1. Pomocí posouvání jezdce lišty přehrávání nebo tlačítek přehrávání nastavte požadovaný počátek označení úseku, který budete dále zpracovávat. Klikněte na tlačítko Segment. Označí se počátek úseku. 2. Obdobným způsobem označte konec intervalu. Znovu klikněte na tlačítko Segment. Označí se konec úseku. (13) Celá obrazovka (Full screen) 3. Kliknutím na Export a dále Uložit video klip uložíte označený úsek záznamu na připojený USB flash disk (nutno nejprve připojit USB disk do pravého předního USB konektoru) Zobrazí okno s videem na celou obrazovku. Pro návrat zpět klikněte pravým tlačítkem, stiskněte klávesu ESC nebo klikněte na symbol křížku na obrazovce. Při použití zobrazení z více kamer levým kliknutím na okno příslušné kamery přepínáte mezi zobrazením 1 kamery a všech. VARIANT plus spol. s r.o. strana 13

14 instalační manuál IWH3216 Název Funkce (14) Event log Zobrazí protokol veškerých událostí/změn nastavení systému v DVR. Kliknutím na tlačítko možnosti je možné zobrazit s filtrem událostí (události, systém, operace, síť, vše). (15) Záložky (Bookmark) (16) Vizuání vyhlehledání (17) Najdi další (Find Next) (18) Vyhledání událostí (Event Search) (19) Inteligentní hledání (video analýza) (20) Zvuk (Audio) (21) Potlačit řádkování (De-interlace) Vytvořením záložky vytvoříte odkaz na místo videa, ke kterému se můžete v později jednoduše vrátit bez nutnosti místo znovu vyhledávat. 1. Klikněte na tlačítko Bookmark. 2. V zobrazené nabídce můžete vybrat: - Přidat novou záložku do seznamu. - Opravit pojmenování záložky. - Smazat záložky vybrané ze seznamu. - Smazat vše smaže všechny záložky ze zobrazeného seznamu. - Exit zavřít menu. 3. Kliknutím vyberte záložku, kterou budete měnit. Slouží k rychlému vyhledání událostí na základě zobrazení intervalu do 25 polí. Při následném výběru je zvolený interval vždy rekurzivně zobrazen. Dojde tak k velmi rychlé lokalizaci záznamu díky opakovanému vizuálnímu výběru operátorem. Přehrávání přejde na další událost/změnu. Tlačítko je funkční v režimu Vyhledání událostí. Vyhledávání v záznamech na základě událostí (poplach. čidlo, detekce pohybu, ztráta videa z kamery, ) Vyhledání v záznamech na základě video analýzy detekce pohybu a dalších. Zapne / vypne zvuk. Umožní zvýšit kvalitu sledovaného videa potlačením efektu řádkování. Zvolte 1 pro statické scény, 2 pro scénu s pohyblivými objekty. strana 14 VARIANT plus spol. s r.o
