Klapka uzavírací s dvojitou excentricitou, oboustranně těsnící (kov kov)

Transkript

1 PN 6 40 Klapka uzavírací s dvojitou excentricitou, oboustranně těsnící (kov kov) Provedení: mezipřírubové, přírubové, přivařovací Katalogový list Vydání: CZ 3 / 2014 MPOWER Engineering, a.s. Pod Vinicí 2028/20, Praha 4, CZ T: , F: E: info@mpowergroup.eu, W:

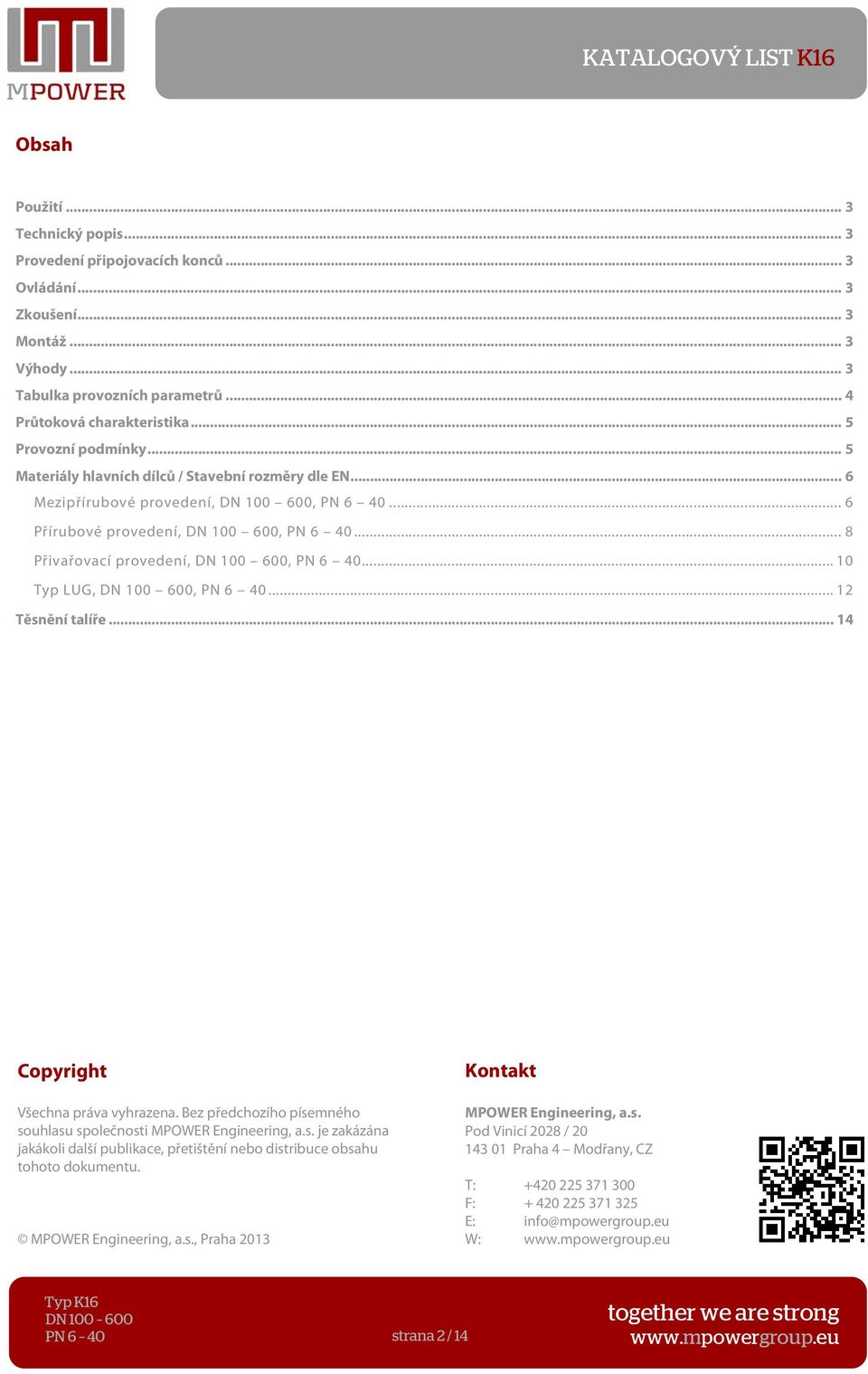

2 Obsah Použití... 3 Technický popis... 3 Provedení připojovacích konců... 3 Ovládání... 3 Zkoušení... 3 Montáž... 3 Výhody... 3 Tabulka provozních parametrů... 4 Průtoková charakteristika... 5 Provozní podmínky... 5 Materiály hlavních dílců / Stavební rozměry dle EN... 6 Mezipřírubové provedení,, PN Přírubové provedení,, PN Přivařovací provedení,, PN Typ LUG,, PN Těsnění talíře Copyright Všechna práva vyhrazena. Bez předchozího písemného souhlasu společnosti MPOWER Engineering, a.s. je zakázána jakákoli další publikace, přetištění nebo distribuce obsahu tohoto dokumentu. MPOWER Engineering, a.s., Praha 2013 Kontakt MPOWER Engineering, a.s. Pod Vinicí 2028 / Praha 4 Modřany, CZ T: F: E: info@mpowergroup.eu W: PN 6 40 strana 2 / 14

3 Použití Průmyslové armatury určené k úplnému otevření nebo uzavření průtoku; lze je použít i pro hrubou regulaci průtoku Zaručená těsnost A dle EN v obou směrech proudění: klapky DN , PN 6 40 klapky DN , PN 6 25 Provozní látky Voda (odpadní, užitková, pitná), vzduch, pára, oleje, ropa a ropné produkty, zemní plyn, koksárenský a vysokopecní plyn a jiné neagresívní kapaliny a plyny Odvětví Klasická a jaderná energetika, vodárenství, chemie, petrochemie, hutnictví, průmysl papíru a celulózy, geotermální zdroje, tankery Technický popis Klapka provedena s dvojitou excentricitou Materiál tělesa válcovaný plech Osa ovládacího hřídele mimo osu těsnění sedla; toto řešení umožňuje dostatečné utěsnění celého talíře Uzavírací talíř excentricky uložen v tělese a uchycen na ovládacím hřídeli a čepu, které jsou uloženy otočně v samomazných kluzných ložiskách Hřídel utěsněna pomocí ucpávky Materiál těsnění uzávěru kov kov (kov PTFE) Čep utěsněn plochým bezazbestovým těsněním Na přání zákazníka možnost dodání s talířem z nerezové oceli Stavební délka dle ČSN EN 558, řada 16 WAFER klapky Stavební délka dle ČSN EN 558, řada 14 (DIN , řada F4) přírubové provedení Aplikace pohonů v souladu s ISO 5211 Vnitřní plochy mohou být opatřeny ochrannými povlaky (RILSAN, HALAR,...) Značení v souladu s EN standardy Provedení připojovacích konců WAFER (bezpřírubové) provedení: PN 6 40, těleso z jednoho kusu, těsnící lišty přišroubovány na těleso Přírubové provedení: PN 6 25 (PN 40 po dohodě s výrobcem), těleso z jednoho kusu, příruby přišroubovány na těleso Přivařovací provedení: PN 6 25 (PN 40 po dohodě s výrobcem), těleso z jednoho kusu, přivařovací konce jsou přišroubovány na těleso Ovládání Ruční páka Ruční ovládání s převodovkou Elektrický servopohon Pneumatický pohon Zkoušení Armatury jsou zkoušeny dle ČSN EN Montáž Uzavírací klapky se montují do vodorovného, svislého i šikmého potrubí tak, aby šipka na tělese souhlasila se směrem proudění média Osa otáčení talíře klapky může být ve vodorovné i svislé poloze Výhody Zaručená těsnost v obou směrech při jmenovitém pracovním tlaku Možnost použití klapky pro hrubou regulaci v provedení těsnění kov kov při zaručené těsnosti A dle EN Možnost vyjmutí přivařovacího tělesa z potrubí bez nutnosti rozpalování svarů Jednoduché přizpůsobení velikosti příruby pro připojení pohonu dle požadavku zákazníka Možnost úpravy na přírubové provedení pro stavební délky dle požadavku zákazníka Připojení pro následující tlakové řady: PN 6, 10, 16, 25, 40 dle EN (po dohodě i jiný standard GOST) PN 6 40 strana 3 / 14

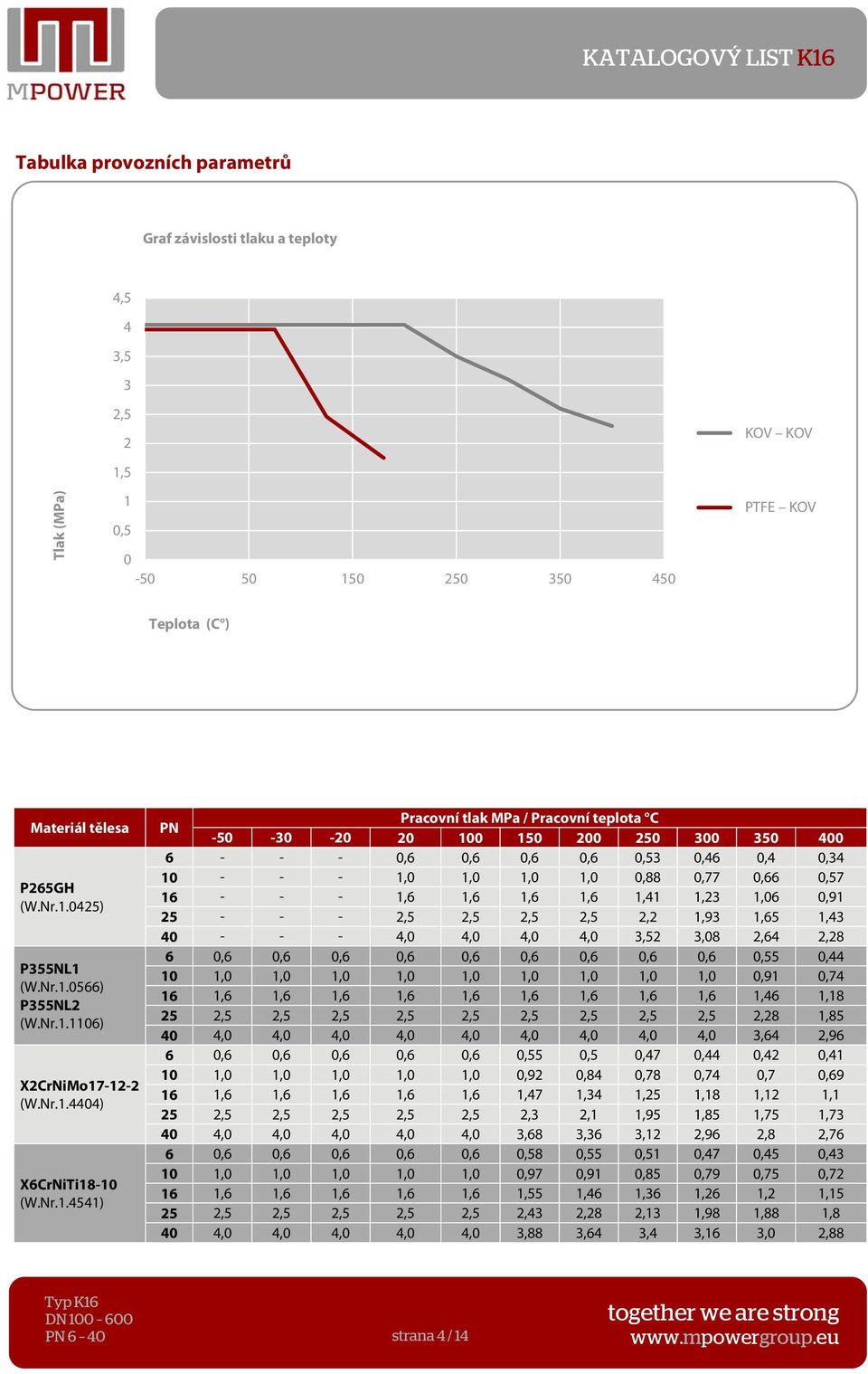

4 Tabulka provozních parametrů Graf závislosti tlaku a teploty 4,5 4 3,5 3 Tlak (MPa) 2,5 2 1,5 1 0, metal KOV - KOV metal PTFE - KOV metal Teplota (C ) Materiál tělesa P265GH (W.Nr ) P355NL1 (W.Nr ) P355NL2 (W.Nr ) X2CrNiMo (W.Nr ) X6CrNiTi18-10 (W.Nr ) PN Pracovní tlak MPa / Pracovní teplota C ,6 0,6 0,6 0,6 0,53 0,46 0,4 0, ,0 1,0 1,0 1,0 0,88 0,77 0,66 0, ,6 1,6 1,6 1,6 1,41 1,23 1,06 0, ,5 2,5 2,5 2,5 2,2 1,93 1,65 1, ,0 4,0 4,0 4,0 3,52 3,08 2,64 2,28 6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,55 0, ,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 0,91 0, ,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,46 1, ,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,28 1, ,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 3,64 2,96 6 0,6 0,6 0,6 0,6 0,6 0,55 0,5 0,47 0,44 0,42 0, ,0 1,0 1,0 1,0 1,0 0,92 0,84 0,78 0,74 0,7 0, ,6 1,6 1,6 1,6 1,6 1,47 1,34 1,25 1,18 1,12 1,1 25 2,5 2,5 2,5 2,5 2,5 2,3 2,1 1,95 1,85 1,75 1, ,0 4,0 4,0 4,0 4,0 3,68 3,36 3,12 2,96 2,8 2,76 6 0,6 0,6 0,6 0,6 0,6 0,58 0,55 0,51 0,47 0,45 0, ,0 1,0 1,0 1,0 1,0 0,97 0,91 0,85 0,79 0,75 0, ,6 1,6 1,6 1,6 1,6 1,55 1,46 1,36 1,26 1,2 1, ,5 2,5 2,5 2,5 2,5 2,43 2,28 2,13 1,98 1,88 1,8 40 4,0 4,0 4,0 4,0 4,0 3,88 3,64 3,4 3,16 3,0 2,88 PN 6 40 strana 4 / 14

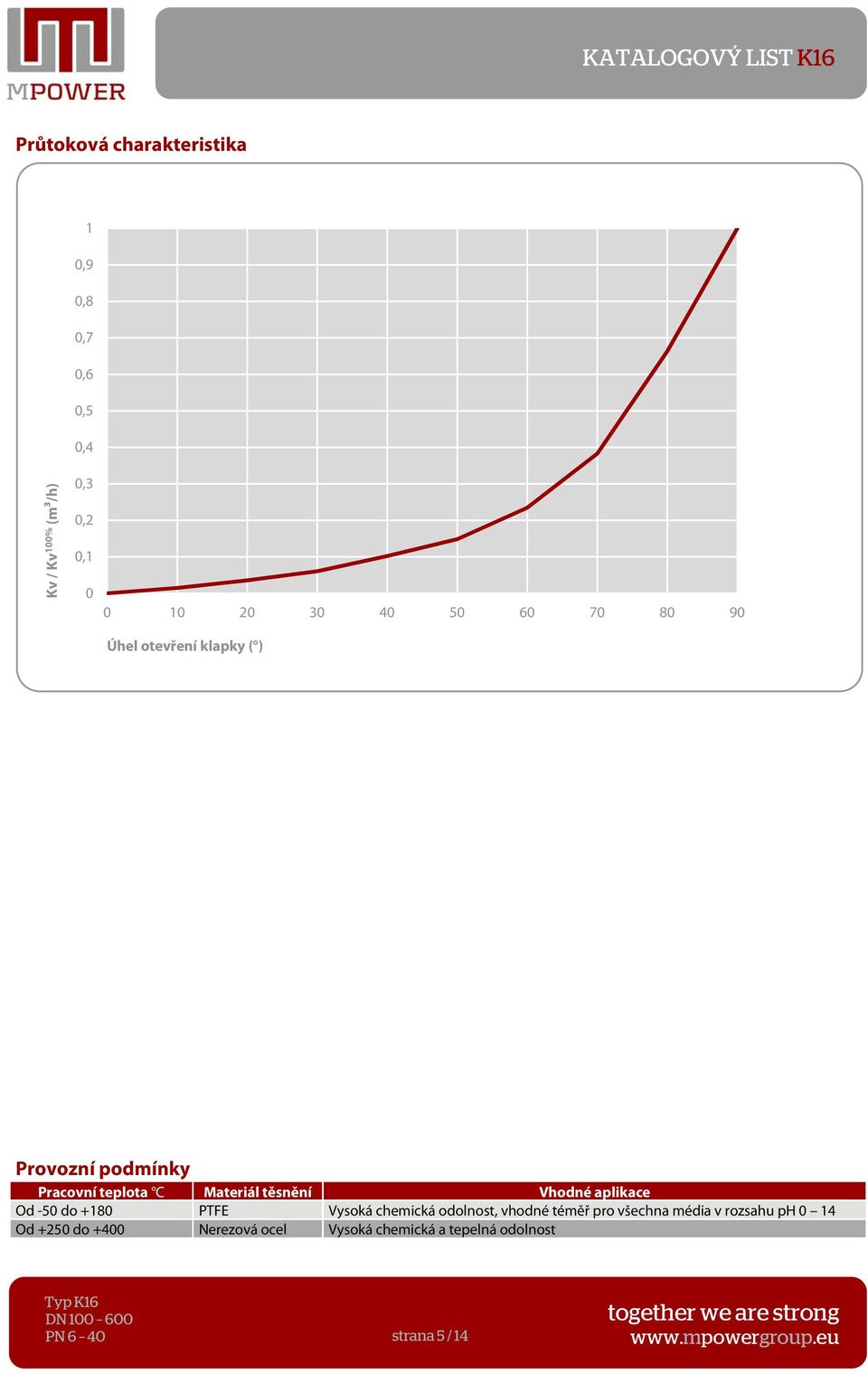

5 Průtoková charakteristika 1 0,9 0,8 0,7 0,6 0,5 0,4 Kv / Kv 100% (m³/h) 0,3 0,2 0, Úhel otevření klapky ( ) Provozní podmínky Pracovní teplota C Materiál těsnění Vhodné aplikace Od -50 do +180 PTFE Vysoká chemická odolnost, vhodné téměř pro všechna média v rozsahu ph 0 14 Od +250 do +400 Nerezová ocel Vysoká chemická a tepelná odolnost PN 6 40 strana 5 / 14

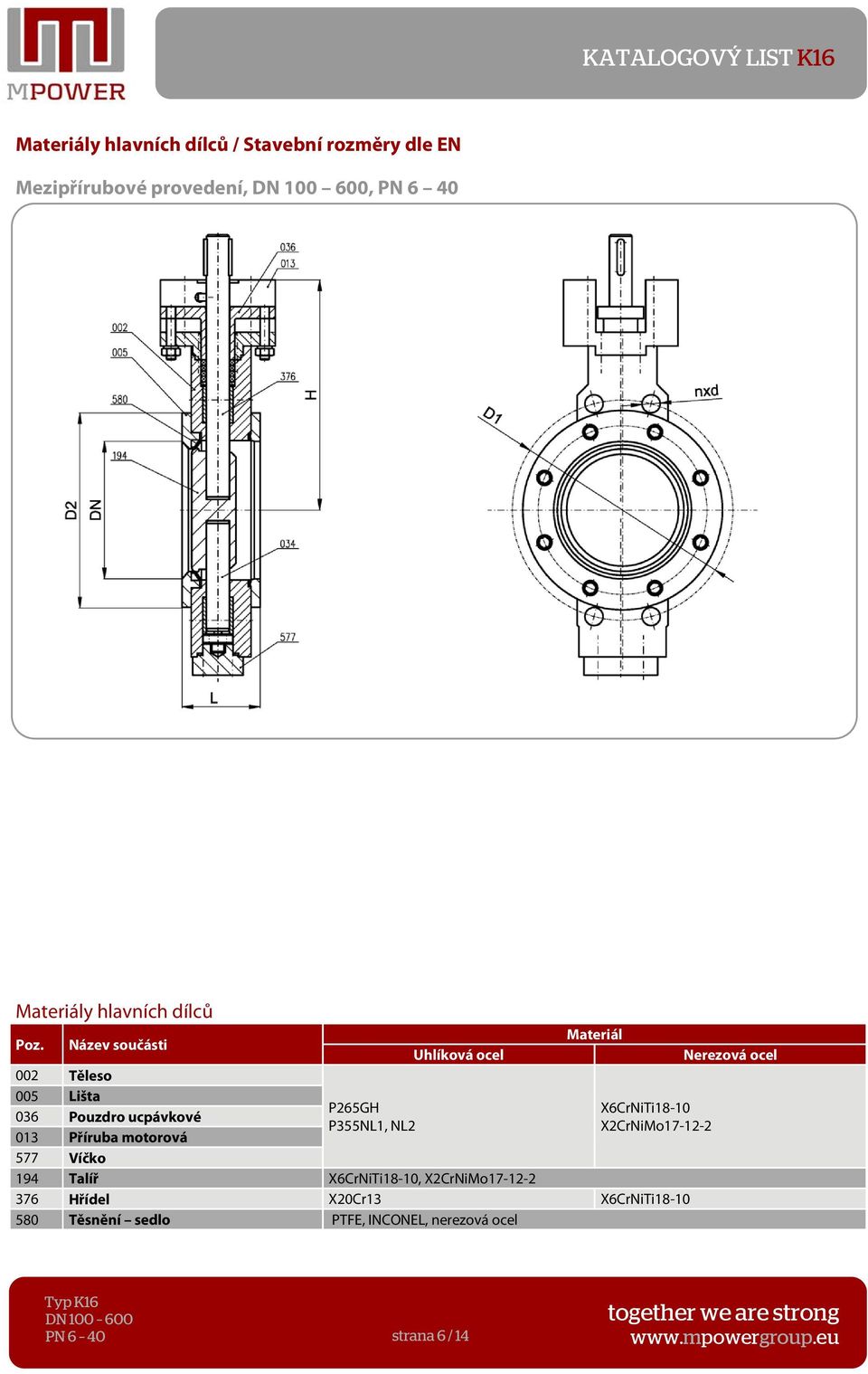

6 Materiály hlavních dílců / Stavební rozměry dle EN Mezipřírubové provedení,, PN 6 40 Materiály hlavních dílců Poz. Název součásti Materiál Uhlíková ocel Nerezová ocel 002 Těleso 005 Lišta P265GH X6CrNiTi Pouzdro ucpávkové P355NL1, NL2 X2CrNiMo Příruba motorová 577 Víčko 194 Talíř X6CrNiTi18-10, X2CrNiMo Hřídel X20Cr13 X6CrNiTi Těsnění sedlo PTFE, INCONEL, nerezová ocel PN 6 40 strana 6 / 14

7 Tabulka stavebních rozměrů dle EN PN DN L D1 D2 H m nxd kg x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x PN 6 40 strana 7 / 14

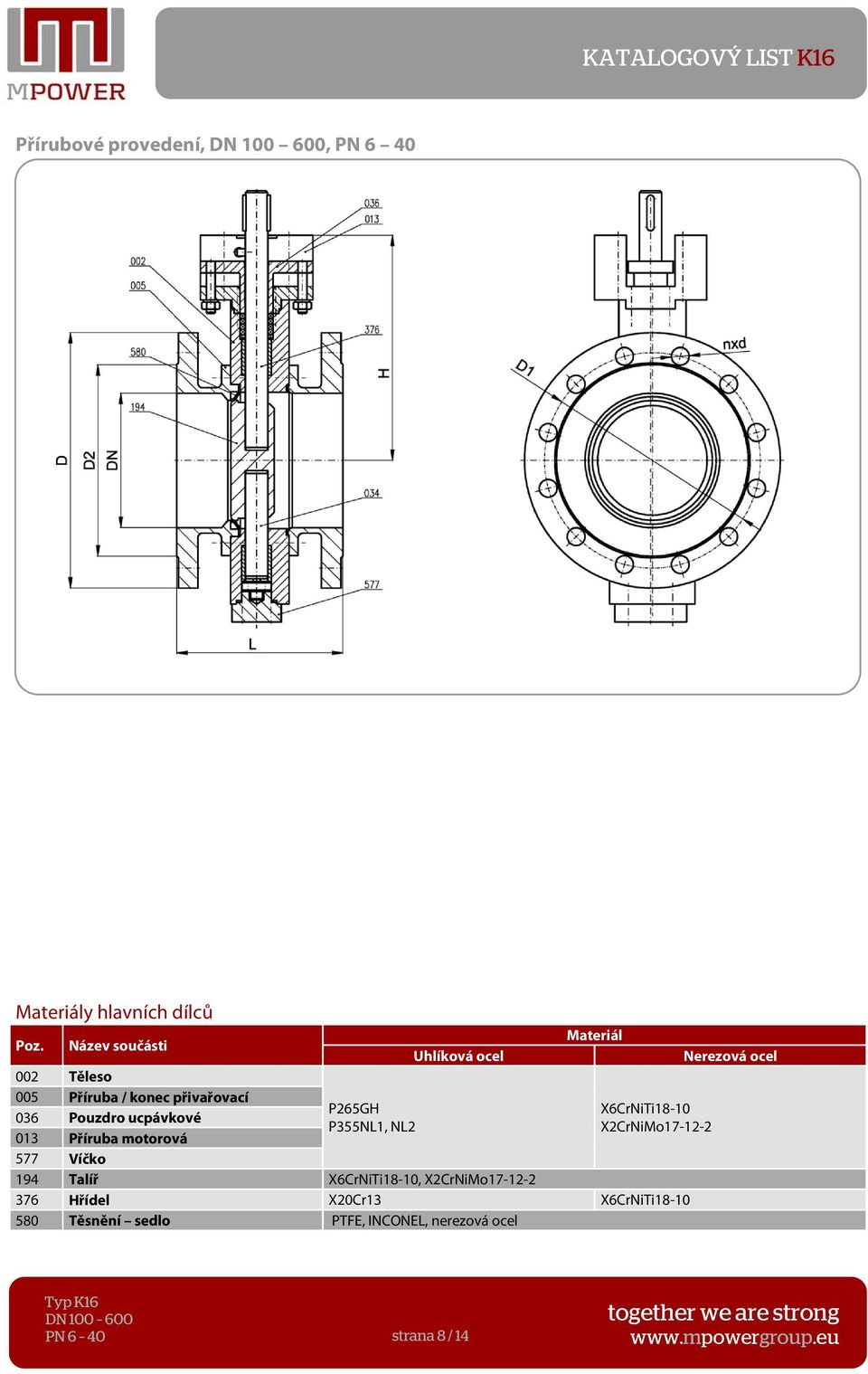

8 Přírubové provedení,, PN 6 40 Materiály hlavních dílců Poz. Název součásti Materiál Uhlíková ocel Nerezová ocel 002 Těleso 005 Příruba / konec přivařovací P265GH X6CrNiTi Pouzdro ucpávkové P355NL1, NL2 X2CrNiMo Příruba motorová 577 Víčko 194 Talíř X6CrNiTi18-10, X2CrNiMo Hřídel X20Cr13 X6CrNiTi Těsnění sedlo PTFE, INCONEL, nerezová ocel PN 6 40 strana 8 / 14

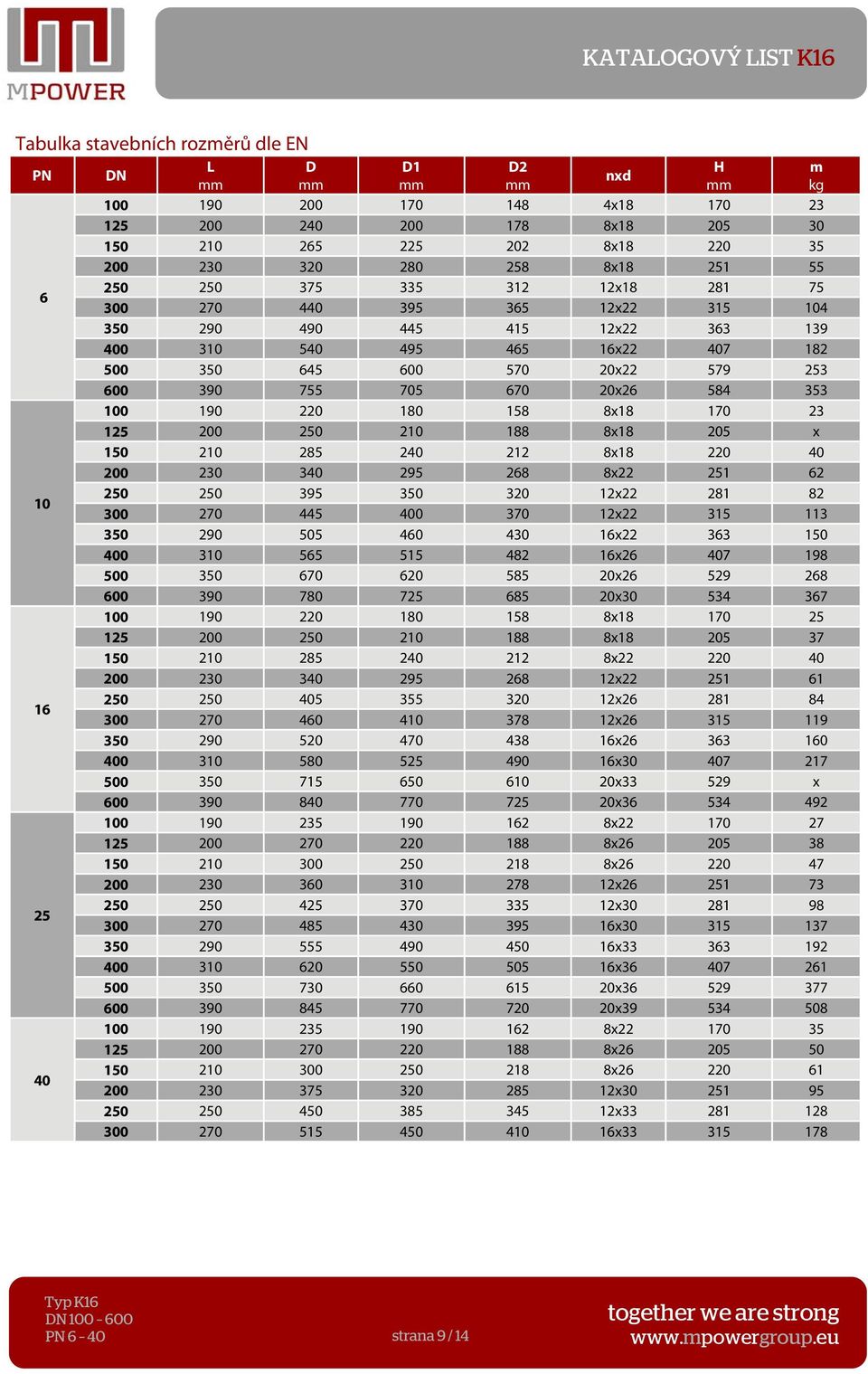

9 Tabulka stavebních rozměrů dle EN PN DN L D D1 D2 H m nxd kg x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x PN 6 40 strana 9 / 14

10 Přivařovací provedení,, PN 6 40 Materiály hlavních dílců Poz. Název součásti Materiál Uhlíková ocel Nerezová ocel 002 Těleso 005 Příruba / konec přivařovací P265GH X6CrNiTi Pouzdro ucpávkové P355NL1, NL2 X2CrNiMo Příruba motorová 577 Víčko 194 Talíř X6CrNiTi18-10, X2CrNiMo Hřídel X20Cr13 X6CrNiTi Těsnění sedlo PTFE, INCONEL, nerezová ocel PN 6 40 strana 10 / 14

11 Tabulka stavebních rozměrů dle EN PN DN L H m kg PN 6 40 strana 11 / 14

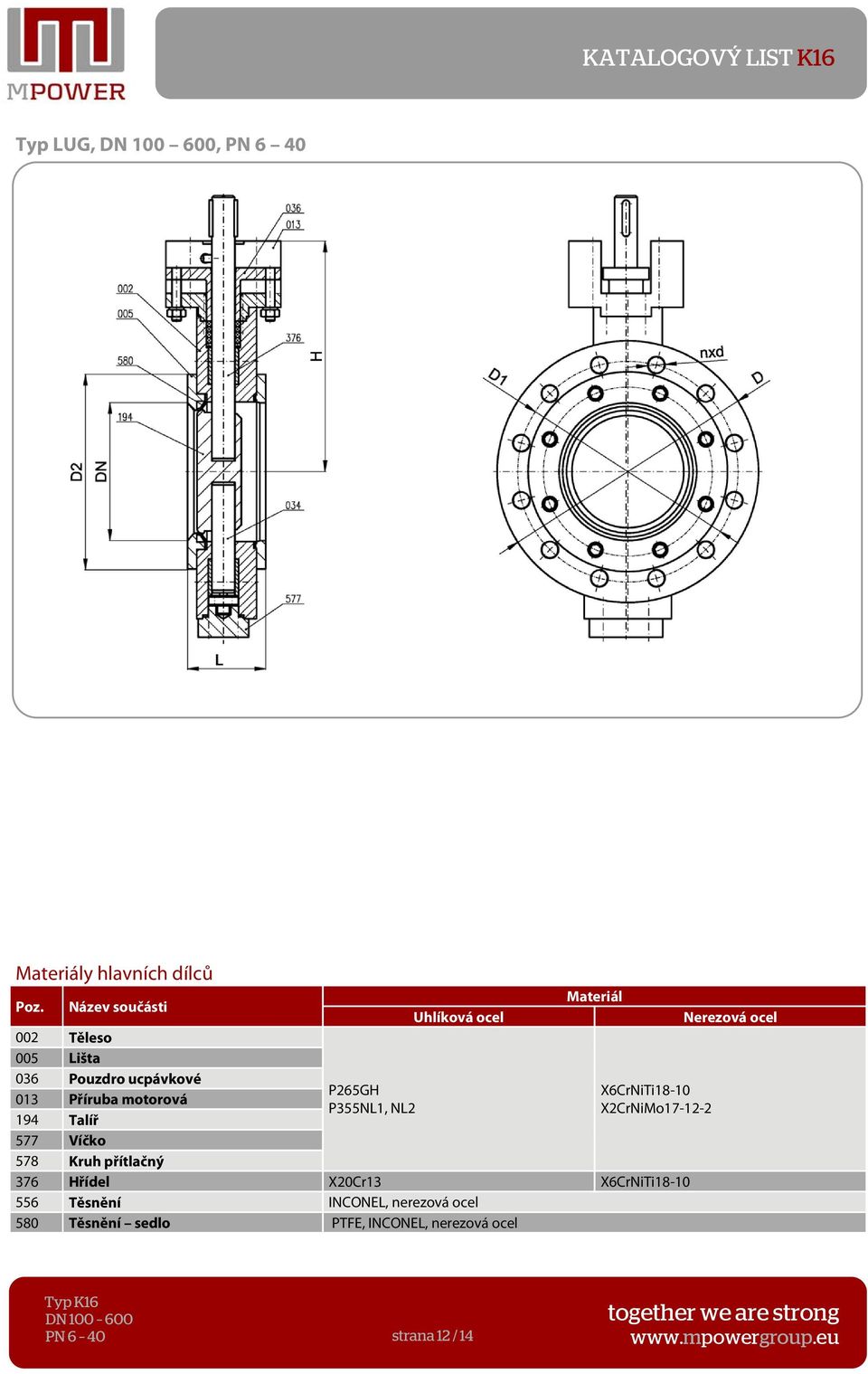

12 Typ LUG,, PN 6 40 Materiály hlavních dílců Poz. Název součásti Materiál Uhlíková ocel Nerezová ocel 002 Těleso 005 Lišta 036 Pouzdro ucpávkové P265GH X6CrNiTi Příruba motorová P355NL1, NL2 X2CrNiMo Talíř 577 Víčko 578 Kruh přítlačný 376 Hřídel X20Cr13 X6CrNiTi Těsnění INCONEL, nerezová ocel 580 Těsnění sedlo PTFE, INCONEL, nerezová ocel PN 6 40 strana 12 / 14

13 Tabulka stavebních rozměrů dle EN PN DN D1 D2 D H M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M36x M M M M M M L n d m kg PN 6 40 strana 13 / 14

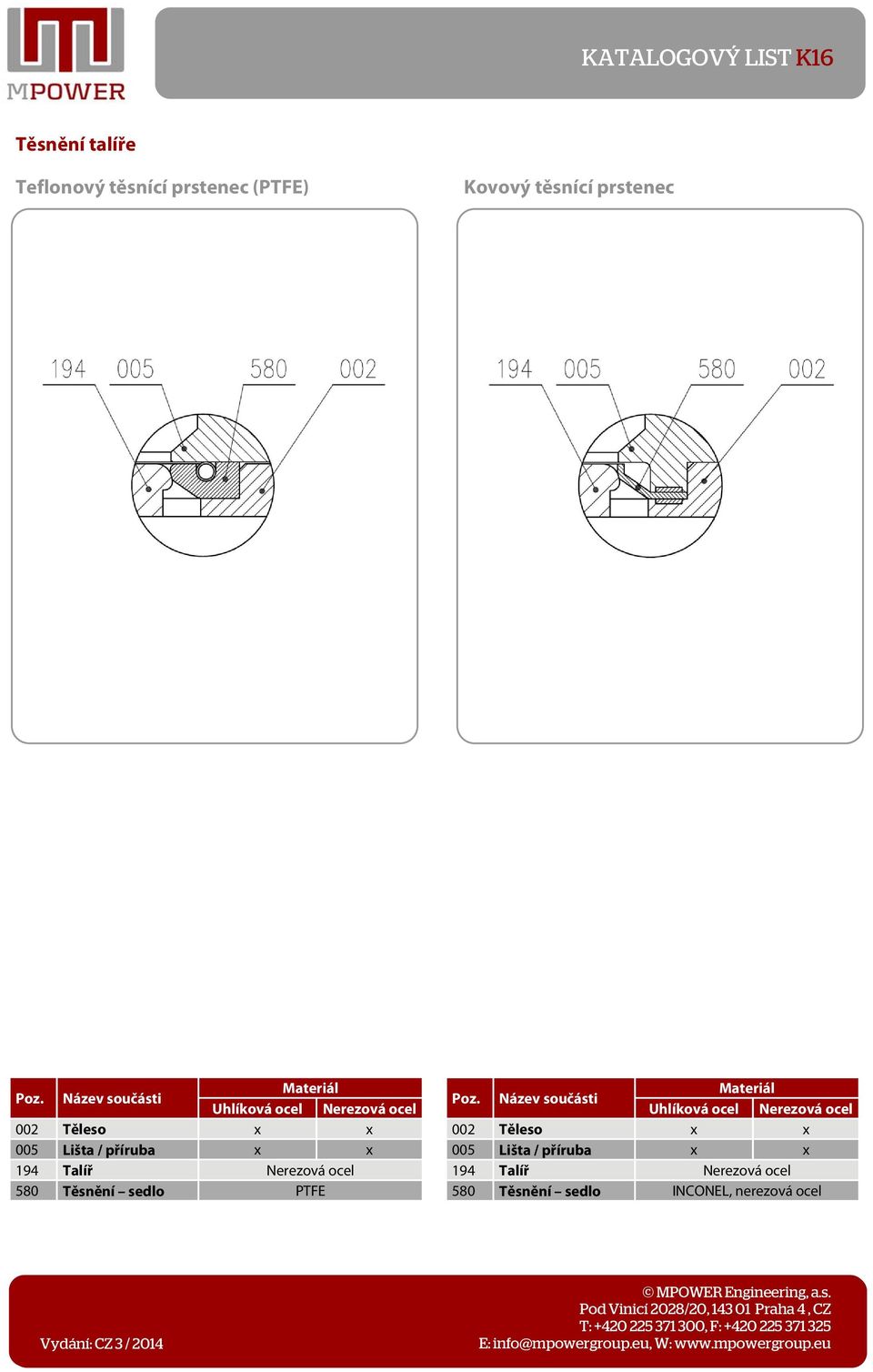

14 Těsnění talíře Teflonový těsnící prstenec (PTFE) Kovový těsnící prstenec Poz. Název součásti Materiál Uhlíková ocel Nerezová ocel 002 Těleso x x 005 Lišta / příruba x x 194 Talíř Nerezová ocel 580 Těsnění sedlo PTFE Poz. Název součásti Materiál Uhlíková ocel Nerezová ocel 002 Těleso x x 005 Lišta / příruba x x 194 Talíř Nerezová ocel 580 Těsnění sedlo INCONEL, nerezová ocel PN 6 40 strana 14 / 14 Vydání: CZ 3 / 2014 MPOWER Engineering, a.s. Pod Vinicí 2028/20, Praha 4, CZ T: , F: E: info@mpowergroup.eu, W:
