Vysokotlaký zpětný ventil Z15.4. Zpětný ventil Z15. Zpětný ventil Z35 a zpětný ventil s automatickým přepouštěním Z40

Transkript

1 strana: 2/29 Vysokotlaký kovaný zpětný ventil Z15.2 PN , DN 10 50, Tmax: 600 C strana: 10/29 Vysokotlaký zpětný ventil Z15.4 PN , DN , Tmax: 550 C strana: 15/29 Zpětný ventil Z15 PN , DN , Tmax: 550 C strana: 20/29 Zpětný ventil Z35 a zpětný ventil s automatickým přepouštěním Z40 PN , DN , Tmax: 400 C

2 Vysokotlaký zpětný kovaný ventil Z15.2, PN katalogový list 423 Vysokotlaký kovaný zpětný ventil Z15.2 PN , DN 10 50, T max : 600 C Vysokotlaký kovaný zpětný ventil v přírubovém nebo v přivařovacím provedení, s bezasbestovým těsněním. Odpovídá požadavkům směrnice 97/23/ES, ČSN EN DLOUHÁ ŽIVOTNOST TĚSNÍCÍCH PLOCH ZAJIŠTĚNA TVRDÝM NÁVAROVÝM MATERIÁLEM NEBO STELITEM. SNADNÁ ÚDRŽBA SEDLO MŮŽE BÝT SNADNO REPASOVÁNO DÍKY DOBRÉMU PŘÍSTUPU, KTERÝ JE ZABEZPEČEN KONSTRUKČNÍM PROVEDENÍM ARMATURY VARIABILITA - KONSTRUKČNÍ A MATERIÁLOVÉ VARIANTY NA PŘÁNÍ ZÁKAZNÍKA, ODSTUPŇOVANÉ TYPOVÉ PROVEDENÍ (ROZMĚRY), NEREZOVÝ MATERIÁL PRO AGRESIVNÍ MÉDIA ZÁKLADNÍ PARAMETRY TYPOVÉ OZNAČENÍ 1) Použití ventilu nad 400 C pouze pro média bez rizika mezikrystalické koroze 2) Aplikace pro teploty od -196 C do +400 C, materiálová varianta 2 viz níže Z15.2 zpětný ventil PN 63, 100, 160, 250, 320, 400, 500 DN 10, 15, 20, 25, 32, 40, 50 MÉDIA PRACOVNÍ TEPLOTY[ C] MATERIÁLY TĚLESA MATERIÁLY NA PŘÁNÍ PŘIPOJENÍ Pára, voda, plyn, oleje, ropné produkty, agresivní a neagresivní látky P250GH (C22.8) (1.0460) 16Mo3 (1.5415) 13CrMo4-5 (1.7335) 11CrMo9-10 (1.7383) 15128, a další 14MoV6-3 (1.7715) přivařovací, přírubové, socket weld dle DIN, EN, ČSN STAVEBNÍ DÉLKY dle tabulek viz strana 4, 5, 6, 7 KONSTRUKČNÍ PROVEDENÍ ZÁKLADNÍ NABÍZENÉ VARIANTY Vysokotlaký zpětný ventil: přímý ventil uzavírací pružina (kromě DN10, 15) kuželové sedlo přivařovací konce a úpravy přírub dle požadavku zákazníka uzavíratelný zpětný ventil ) ) X6CrNiMoTi (1.4571) těsnící plochy navařeny tvrdokovem (Cr13) nebo stellitem zkoušky dle ČSN EN (1.5xPN pevnost a 1.1xPN nepropustnost) jiné zkoušky dle požadavku dodávka na přání dle AD 2000 Merkblatt A4, TRD 110, TRD 201, GOST R, aj. ÚDAJE POTŘEBNÉ PRO PN Pracovní médium, koncentrace a teplota OBJEDNÁVKU DN Požadované speciální úpravy Pracovní tlak a teplota Typ armatury Materiál tělesa Další technické požadavky Připojovací rozměry Změny údajů vyhrazeny. Informujte se, prosím, u našich obchodních zástupců na aktuální informace. 1

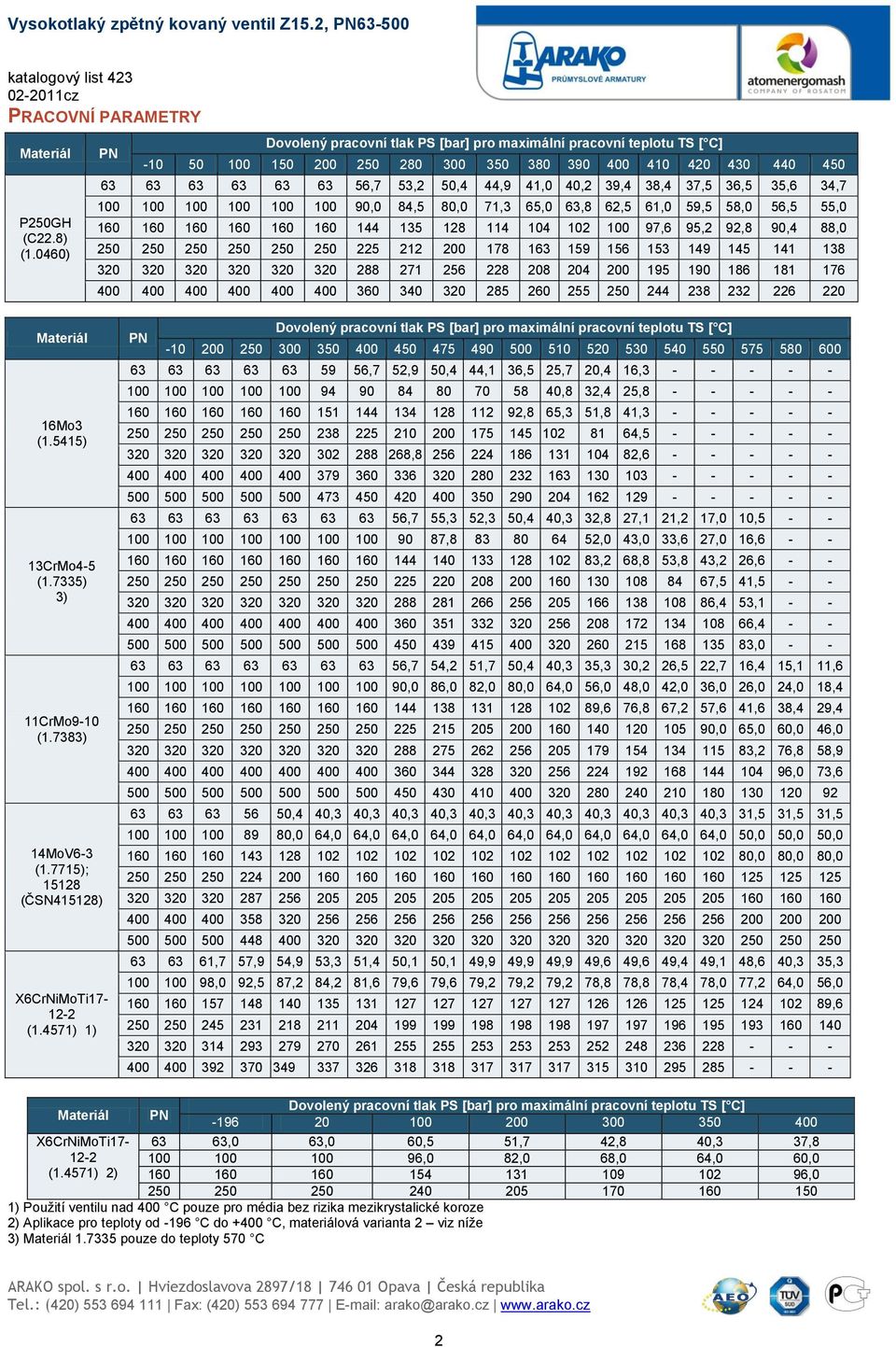

3 Vysokotlaký zpětný kovaný ventil Z15.2, PN katalogový list 423 PRACOVNÍ PARAMETRY Materiál P250GH (C22.8) (1.0460) PN Dovolený pracovní tlak PS [bar] pro maximální pracovní teplotu TS [ C] ,7 53,2 50,4 44,9 41,0 40,2 39,4 38,4 37,5 36,5 35,6 34, ,0 84,5 80,0 71,3 65,0 63,8 62,5 61,0 59,5 58,0 56,5 55, ,6 95,2 92,8 90,4 88, Materiál 16Mo3 (1.5415) 13CrMo4-5 (1.7335) 3) 11CrMo9-10 (1.7383) 14MoV6-3 (1.7715); (ČSN415128) X6CrNiMoTi (1.4571) 1) PN Dovolený pracovní tlak PS [bar] pro maximální pracovní teplotu TS [ C] ,7 52,9 50,4 44,1 36,5 25,7 20,4 16, ,8 32,4 25, ,8 65,3 51,8 41, , , , ,7 55,3 52,3 50,4 40,3 32,8 27,1 21,2 17,0 10, , ,0 43,0 33,6 27,0 16, ,2 68,8 53,8 43,2 26, ,5 41, ,4 53, , , ,7 54,2 51,7 50,4 40,3 35,3 30,2 26,5 22,7 16,4 15,1 11, ,0 86,0 82,0 80,0 64,0 56,0 48,0 42,0 36,0 26,0 24,0 18, ,6 76,8 67,2 57,6 41,6 38,4 29, ,0 65,0 60,0 46, ,2 76,8 58, ,0 73, ,4 40,3 40,3 40,3 40,3 40,3 40,3 40,3 40,3 40,3 40,3 40,3 31,5 31,5 31, ,0 64,0 64,0 64,0 64,0 64,0 64,0 64,0 64,0 64,0 64,0 64,0 50,0 50,0 50, ,0 80,0 80, ,7 57,9 54,9 53,3 51,4 50,1 50,1 49,9 49,9 49,9 49,6 49,6 49,4 49,1 48,6 40,3 35, ,0 92,5 87,2 84,2 81,6 79,6 79,6 79,2 79,2 79,2 78,8 78,8 78,4 78,0 77,2 64,0 56, , Materiál X6CrNiMoTi (1.4571) 2) PN Dovolený pracovní tlak PS [bar] pro maximální pracovní teplotu TS [ C] ,0 63,0 60,5 51,7 42,8 40,3 37, ,0 82,0 68,0 64,0 60, , ) Použití ventilu nad 400 C pouze pro média bez rizika mezikrystalické koroze 2) Aplikace pro teploty od -196 C do +400 C, materiálová varianta 2 viz níže 3) Materiál pouze do teploty 570 C 2

4 Vysokotlaký zpětný kovaný ventil Z15.2, PN katalogový list 423 POUŽITÉ MATERIÁLY: Pozn. Součást Materiál 1 Těleso 2 Víko P250GH (C22.8) (1.0460) 16Mo3 (1.5415) 13CrMo4-5 (1.7335) 11CrMo9-10 (1.7383) 14MoV6-3 (1.7715) Návar těsnící plochy 13Cr Stellit 3 Matice 3 Kuželka P250GH (C22.8) (1.0460) P250GH (C22.8) (1.0460) X20Cr13 (1.4021) X22CrMoV12-1 (1.4923) X22CrMoV12-1 (1.4923) X22CrMoV12-1 (1.4923) Návar těsnící plochy kaleno Stellit 5 Těsnění grafit 6 Pružina 3) 7 Kolík X10CrNi18-8 (1.4310) X5CrNi18-10 (A2) (1.4301) X6CrNiMoTi (1.4571) 1) X6CrNiMoTi (1.4571) 2) X6CrNiMoTi *) (1.4571) X6CrNiMoTi *) (1.4571) X6CrNiMoTi (1.4571) 1) Použití ventilu nad 400 C pouze pro média bez rizika mezikrystalické koroze 2) Aplikace pro teploty od -196 C do +400 C, materiálová varianta 2 3) DN10 a DN15 provedení ventilu je bez pružiny 3

5 Vysokotlaký zpětný kovaný ventil Z15.2, PN katalogový list 423 ROZMĚRY ARMATURY Přivařovací provedení, Socket weld : dle tabulky Přivařovací konce: DIN Díl 1 Tvar spáry: DIN List 1 tvar 22 Socket weld: B16.11, DIN Díl 2, Varianty na přání: ČSN , ČSN EN , Socket weld dle EN , další dle Amax, Bmin rozm. Neopracované konce Socket weld konce y konců pro přivaření B min. A max. Stavební výška Přivařovací konce dle DIN Tvar spáry dle DIN list 1, tvar 22 PN 63, 100 PN 160 PN y jsou uvedeny v mm Socket weld dle ASME B16.11, resp. DIN neoprac. konců hmotnost DN L h d 2 d 0 d 2 d 0 ØD 1-0,5 øc +0,2 b min A max B min m [kg] , , , , , , , , , , ,5 12, , , , ,5 12, , , , , , , , , , , , , ,8 Stavební výška Přivařovací konce dle DIN Tvar spáry dle DIN list 1, tvar 22 Socket weld dle ASME B16.11, resp. DIN neoprac. konců PN 250 PN 320 PN hmotnost DN L h d 2 d 0 d 2 d 0 ØD 1-0,5 øc +0,2 b min A max B min m [kg] , , , , , , , ,5 12, , , , ,5 12, , , , , , , , , , ,8 4

6 Vysokotlaký zpětný kovaný ventil Z15.2, PN katalogový list 423 Stavební výška Přivařovací konce dle DIN Tvar spáry dle DIN list 1, tvar 22 PN 400 PN 500 neoprac. konců hmotnost DN L h d 2 d 0 d 2 d 0 A max B min m [kg] , , , , , , , , , , , , , , , ,8 d 0 = d p dle DIN 3239 y trubek DN PN 63 PN 100 PN 160 PN 250 PN 320 PN 400 PN ,2 x 2,0 17,2 x 2,0 17,2 x 2,0 17,2 x 2,6 17,2 x 2,6 17,2x3,6 21,3x5, ,3 x 2,0 21,3 x 2,0 21,3 x 2,0 21,3 x 2,6 21,3 x 3,2 26,9x5,0 32x8, ,9 x 2,3 26,9 x 2,3 26,9 x 2,3 26,9 x 3,6 26,9 x 4,0 32x6,3 38x8, ,7 x 2,6 33,7 x 2,6 33,7 x 3,2 33,7 x 3,6 33,7 x 5,0 42,4x8,0 48,3x12, ,4 x 2,6 42,4 x 2,6 42,4 x 3,6 42,4 x 4,5 42,4 x 6,3 48,3 x 10 60,3 x 14, ,3 x 2,6 48,3 x 2,6 48,3 x 3,6 48,3 x 5,0 48,3 x 6,3 60,3x11 76,1x17, ,3 x 3,2 60,3 x 3,2 60,3 x 4,0 60,3 x 8,0 76,1 x 8,8 76,1x14,2 76,1 x 17,5 5

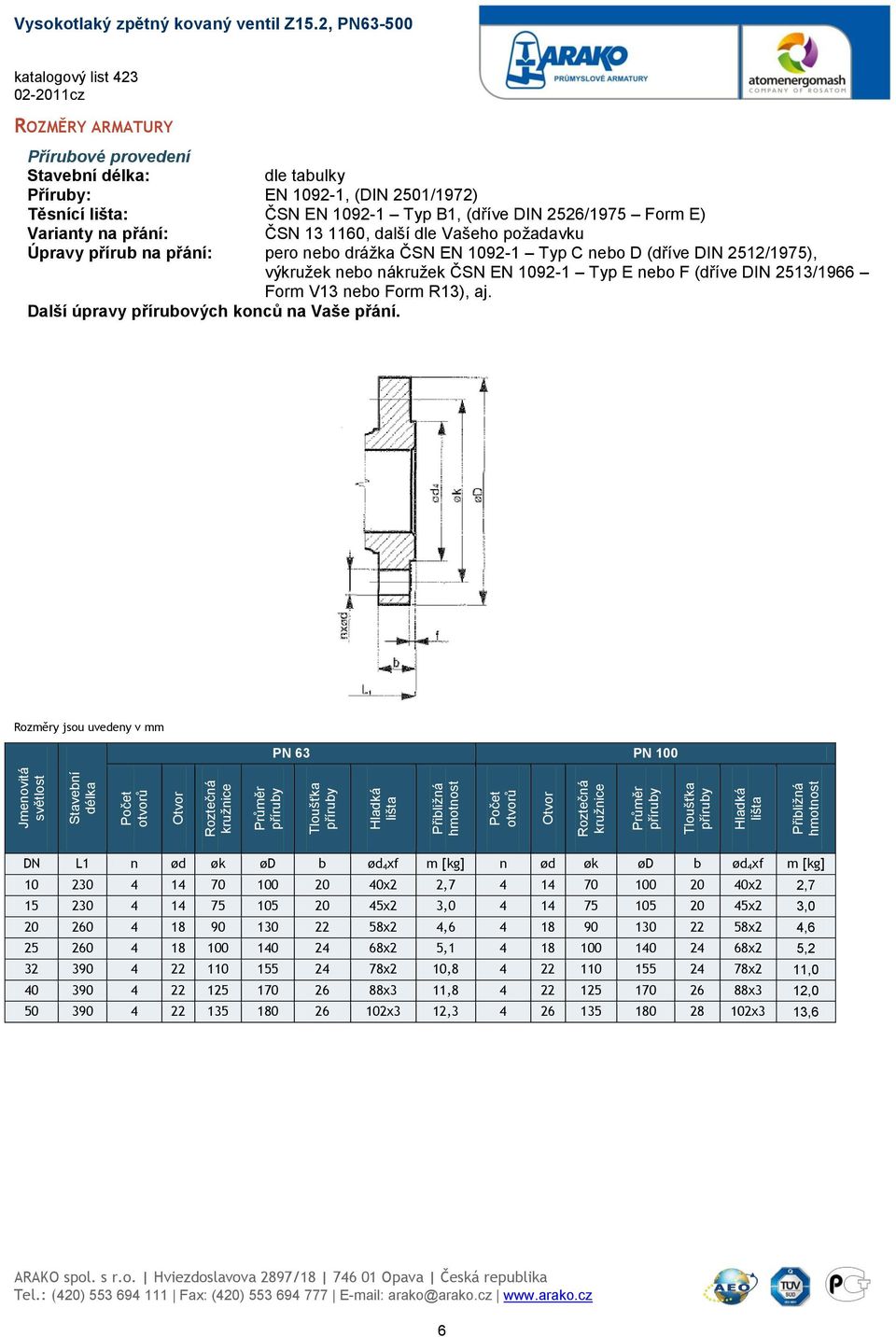

7 Vysokotlaký zpětný kovaný ventil Z15.2, PN katalogový list 423 ROZMĚRY ARMATURY Přírubové provedení : dle tabulky Příruby: EN , (DIN 2501/1972) Těsnící lišta: ČSN EN Typ B1, (dříve DIN 2526/1975 Form E) Varianty na přání: ČSN , další dle Vašeho požadavku Úpravy přírub na přání: pero nebo drážka ČSN EN Typ C nebo D (dříve DIN 2512/1975), výkružek nebo nákružek ČSN EN Typ E nebo F (dříve DIN 2513/1966 Form V13 nebo Form R13), aj. Další úpravy přírubových konců na Vaše přání. y jsou uvedeny v mm PN 63 PN 100 Stavební délka Počet otvorů Roztečná kružnice Průměr Hladká lišta hmotnost Počet otvorů Roztečná kružnice Průměr Hladká lišta hmotnost DN L1 n ød øk ød b ød 4xf m [kg] n ød øk ød b ød 4xf m [kg] x2 2, x2 2, x2 3, x2 3, x2 4, x2 4, x2 5, x2 5, x2 10, x2 11, x3 11, x3 12, x3 12, x3 13,6 6

8 Vysokotlaký zpětný kovaný ventil Z15.2, PN katalogový list 423 PN 160 PN 250 Stavební délka Počet otvorů Roztečná kružnice Průměr Hladká lišta hmotnost Počet otvorů Roztečná kružnice Průměr Hladká lišta hmotnost DN L1 n ød øk ød b ød 4xf m [kg] n ød øk ød b ød 4xf x2 2, x2 3, x2 3, x2 4, x2 5, x2 6, x3 12, x3 14, x3 14, x3 16,0 m [kg] PN 320 PN 400 Stavební délka Počet otvorů Roztečná kružnice Průměr Hladká lišta hmotnost Počet otvorů Roztečná kružnice Průměr Hladká lišta hmotnost DN L1 n ød øk ød b ød 4xf m [kg] n ød øk ød b ød 4xf x2 3, x2 4, x2 4, x2 5, x2 7, x2 10, x3 16, x3 21, x3 18, x3 24,5 m [kg] 7

9 Vysokotlaký zpětný kovaný ventil Z15.2, PN katalogový list 423 ČÍSLOVÁNÍ PRODUKTU: Z DN / NPS PN / CLASS TVAR TĚLESA 1 přímé PŘIPOJENÍ 1 přírubové 2 přivařovací 7 Socket-weld 8 kombinované 9 - ostatní OVLÁDÁNÍ 7 samočinné MATERIÁL TĚLESA 3 legovaná ocel kovaná 16Mo (max. 530 C) 13CrMo (max. 570 C) 11CrMo (max. 600 C) 14MoV (max. 600 C) (max. 600 C) 4 uhlíková ocel kovaná P250GH (max. 450 C) (max. 450 C) 0 nerezavějící ocel X6CrNiMoTi (1.4571) (max. 600 C) TYPOVÉ OZNAČENÍ Z - ZPĚTNÉ VENTILY vysokotlaký zpětný ventil kovaný MONTÁŽ A PROVOZ ARMATURY: Zpětný ventil musí být namontován ve vodorovné poloze. Proudění média pod kuželku, směr proudění pracovní látky se musí shodovat se směrem šipky na tělese armatury. Při montáži a provozu je nezbytné zohlednit tyto aspekty: - provozní parametry musí odpovídat pracovním parametrům armatury - správná funkce armatury je ovlivněna přítomností nečistot v potrubí a proudícím médiu. Udržujte proto prosím médium i potrubí čisté například pomocí filtrů - využívaná média musí být v souladu s korozní odolností materiálu armatury - armatura nesmí být během svého provozu mechanicky poškozena Životnost armatury významně prodlužuje pravidelný servis a údržba, prováděná vyškoleným personálem. 8

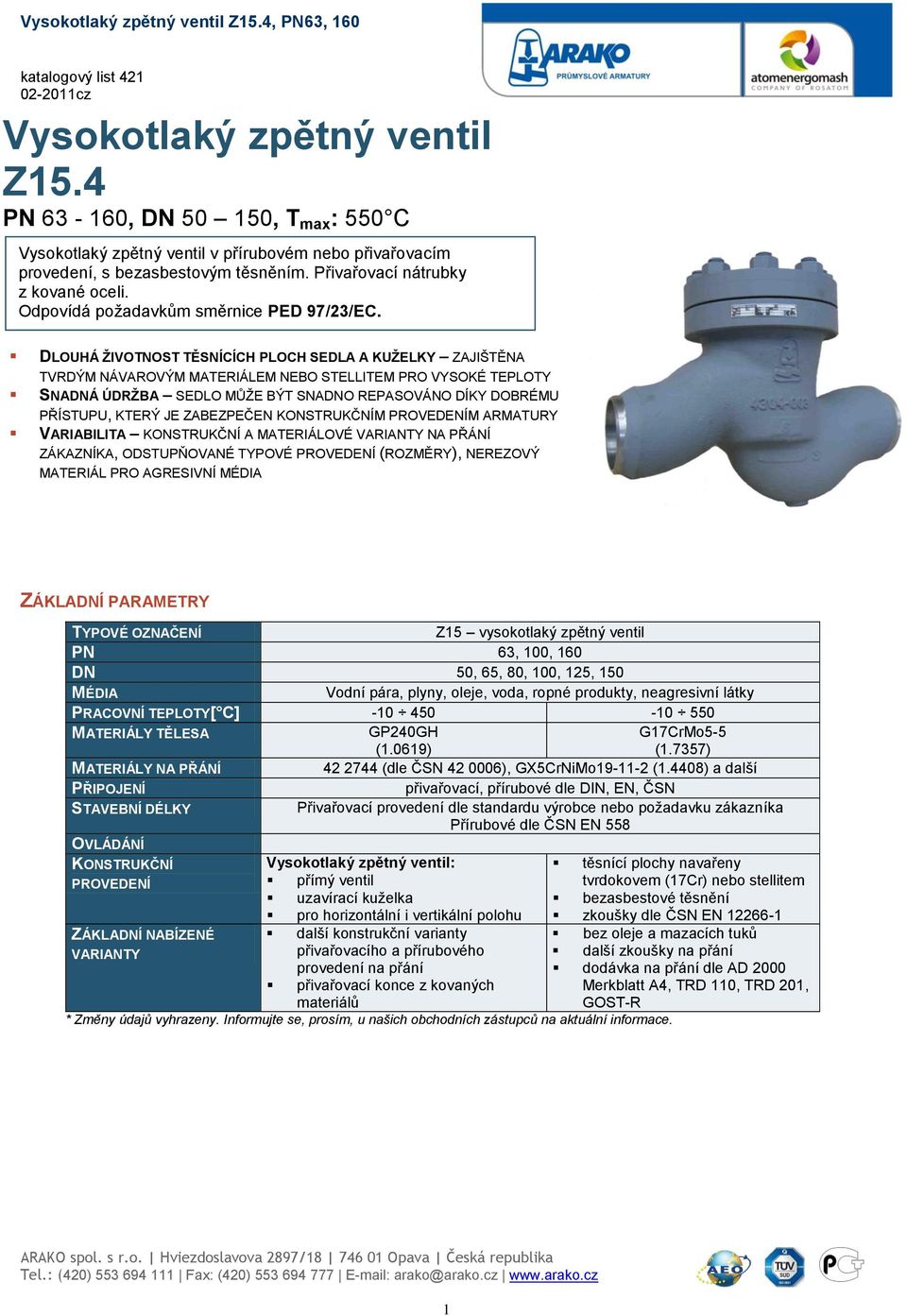

10 Vysokotlaký zpětný ventil Z15.4, PN63, 160 katalogový list 421 Vysokotlaký zpětný ventil Z15.4 PN , DN , T max : 550 C Vysokotlaký zpětný ventil v přírubovém nebo přivařovacím provedení, s bezasbestovým těsněním. Přivařovací nátrubky z kované oceli. Odpovídá požadavkům směrnice PED 97/23/EC. DLOUHÁ ŽIVOTNOST TĚSNÍCÍCH PLOCH SEDLA A KUŽELKY ZAJIŠTĚNA TVRDÝM NÁVAROVÝM MATERIÁLEM NEBO STELLITEM PRO VYSOKÉ TEPLOTY SNADNÁ ÚDRŽBA SEDLO MŮŽE BÝT SNADNO REPASOVÁNO DÍKY DOBRÉMU PŘÍSTUPU, KTERÝ JE ZABEZPEČEN KONSTRUKČNÍM PROVEDENÍM ARMATURY VARIABILITA KONSTRUKČNÍ A MATERIÁLOVÉ VARIANTY NA PŘÁNÍ ZÁKAZNÍKA, ODSTUPŇOVANÉ TYPOVÉ PROVEDENÍ (ROZMĚRY), NEREZOVÝ MATERIÁL PRO AGRESIVNÍ MÉDIA ZÁKLADNÍ PARAMETRY TYPOVÉ OZNAČENÍ Z15 vysokotlaký zpětný ventil PN 63, 100, 160 DN 50, 65, 80, 100, 125, 150 MÉDIA Vodní pára, plyny, oleje, voda, ropné produkty, neagresivní látky PRACOVNÍ TEPLOTY[ C] MATERIÁLY TĚLESA GP240GH (1.0619) G17CrMo5-5 (1.7357) MATERIÁLY NA PŘÁNÍ (dle ČSN ), GX5CrNiMo (1.4408) a další PŘIPOJENÍ přivařovací, přírubové dle DIN, EN, ČSN STAVEBNÍ DÉLKY Přivařovací provedení dle standardu výrobce nebo požadavku zákazníka Přírubové dle ČSN EN 558 OVLÁDÁNÍ KONSTRUKČNÍ Vysokotlaký zpětný ventil: těsnící plochy navařeny PROVEDENÍ přímý ventil tvrdokovem (17Cr) nebo stellitem uzavírací kuželka bezasbestové těsnění pro horizontální i vertikální polohu zkoušky dle ČSN EN ZÁKLADNÍ NABÍZENÉ další konstrukční varianty VARIANTY přivařovacího a přírubového provedení na přání přivařovací konce z kovaných materiálů GOST-R * Změny údajů vyhrazeny. Informujte se, prosím, u našich obchodních zástupců na aktuální informace. bez oleje a mazacích tuků další zkoušky na přání dodávka na přání dle AD 2000 Merkblatt A4, TRD 110, TRD 201, 1

11 Vysokotlaký zpětný ventil Z15.4, PN63, 160 katalogový list 421 PRACOVNÍ PARAMETRY Materiál GP240GH (1.0619) G17CrMo5-5 (1.7357) PN Dovolený pracovní tlak PS [bar] pro maximální pracovní teplotu TS [ C] POUŽITÉ MATERIÁLY: Pozn. Součást Materiál GP240GH Těleso 1 (1.0619) Návar těsnící plochy 17Cr Stellit 13CrMo4-5 2 Víko (1.7335) G17CrMo5-5 (1.7357) P250GH 13CrMo4-5 Kuželka 3 (1.0460) (1.7335) Návar těsnící plochy 17CrMo Stellit 4 Šroub 21CrMoV5-7 21CrMoV5-7 (1.7709) (1.7709) 5 Matice 25CrMo4 21CrMoV5-7 (1.7218) (1.7709) 6 Pružina ČSN Těsnění Grafit - kammprofil 8 Nátrubek P250GH (1.0460) 13CrMo4-5 (1.7335) 2

12 Vysokotlaký zpětný ventil Z15.4, PN63, 160 katalogový list 421 ROZMĚRY ARMATURY Přírubové provedení : EN 558 řada 2 Příruby: EN (DIN 2501/1975) Těsnící lišta: EN Typ B1 (dříve DIN 2526/ Form E) Varianty na přání: Úpravy přírub na přání: ČSN , a další pero nebo drážka ČSN EN Typ C nebo Typ D (dříve DIN 2512/1975 Form F nebo Form N), výkružek nebo nákružek ČSN EN Typ E nebo Typ F (dříve DIN 2513/1966 Form V13 nebo Form R13), aj. PN DN L 1 (mm) h (mm) n ød (mm) øk (mm) ød (mm) b (mm) ød 4xf (mm) m (kg) x x x x x x x x x x x x x x x x x x

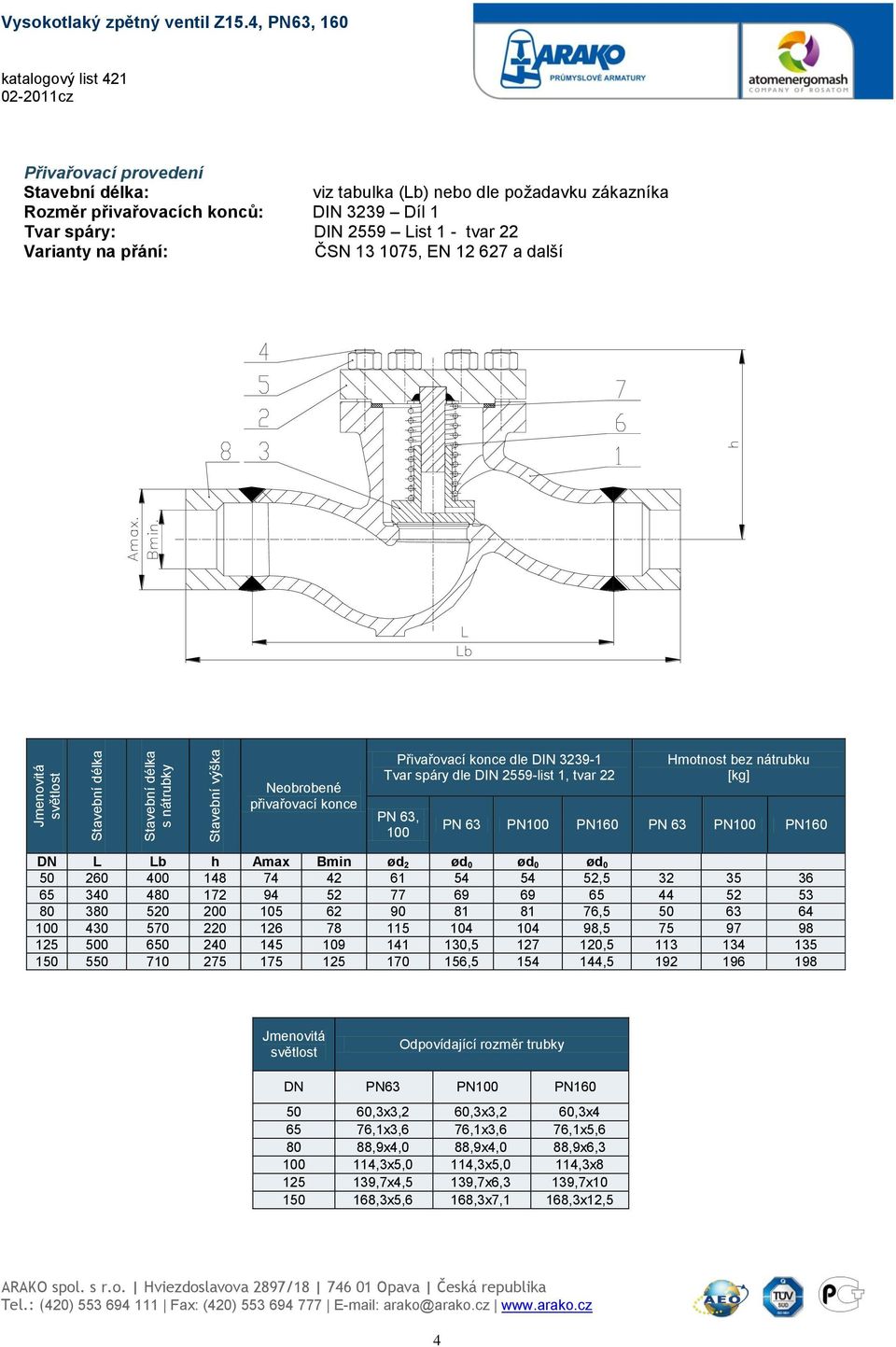

13 Vysokotlaký zpětný ventil Z15.4, PN63, 160 katalogový list 421 Přivařovací provedení : viz tabulka (Lb) nebo dle požadavku zákazníka přivařovacích konců: DIN 3239 Díl 1 Tvar spáry: DIN 2559 List 1 - tvar 22 Varianty na přání: ČSN , EN a další s nátrubky Stavební výška Neobrobené přivařovací konce Přivařovací konce dle DIN Tvar spáry dle DIN 2559-list 1, tvar 22 PN 63, 100 Hmotnost bez nátrubku [kg] PN 63 PN100 PN160 PN 63 PN100 PN160 DN L Lb h Amax Bmin ød 2 ød 0 ød 0 ød , , , , , , , Odpovídající rozměr trubky DN PN63 PN100 PN ,3x3,2 60,3x3,2 60,3x ,1x3,6 76,1x3,6 76,1x5, ,9x4,0 88,9x4,0 88,9x6, ,3x5,0 114,3x5,0 114,3x ,7x4,5 139,7x6,3 139,7x ,3x5,6 168,3x7,1 168,3x12,5 4

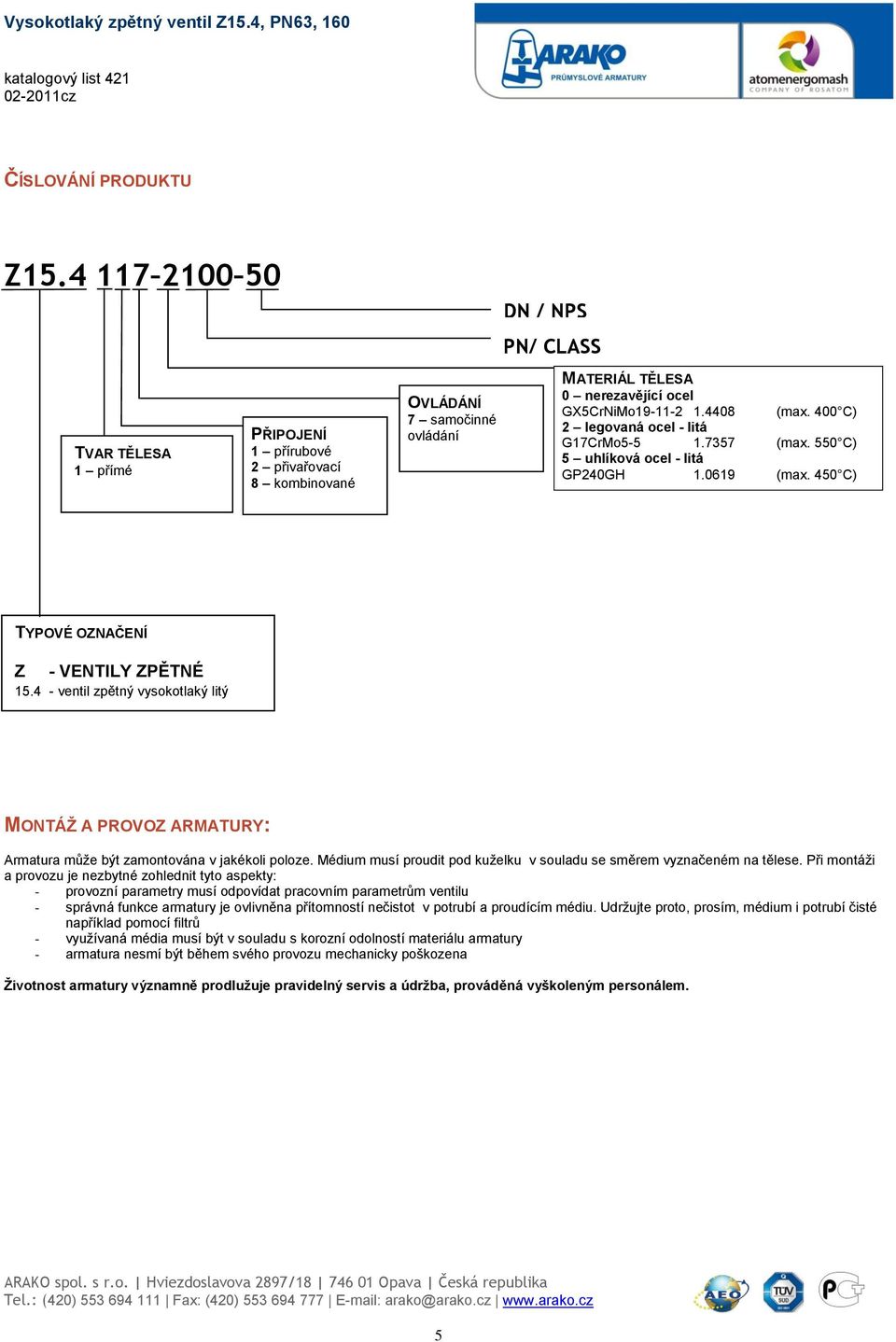

14 Vysokotlaký zpětný ventil Z15.4, PN63, 160 katalogový list 421 ČÍSLOVÁNÍ PRODUKTU Z DN / NPS PN/ CLASS TVAR TĚLESA 1 přímé PŘIPOJENÍ 1 přírubové 2 přivařovací 8 kombinované OVLÁDÁNÍ 7 samočinné ovládání MATERIÁL TĚLESA 0 nerezavějící ocel GX5CrNiMo (max. 400 C) 2 legovaná ocel - litá G17CrMo (max. 550 C) 5 uhlíková ocel - litá GP240GH (max. 450 C) TYPOVÉ OZNAČENÍ Z - VENTILY ZPĚTNÉ ventil zpětný vysokotlaký litý MONTÁŽ A PROVOZ ARMATURY: Armatura může být zamontována v jakékoli poloze. Médium musí proudit pod kuželku v souladu se směrem vyznačeném na tělese. Při montáži a provozu je nezbytné zohlednit tyto aspekty: - provozní parametry musí odpovídat pracovním parametrům ventilu - správná funkce armatury je ovlivněna přítomností nečistot v potrubí a proudícím médiu. Udržujte proto, prosím, médium i potrubí čisté například pomocí filtrů - využívaná média musí být v souladu s korozní odolností materiálu armatury - armatura nesmí být během svého provozu mechanicky poškozena Životnost armatury významně prodlužuje pravidelný servis a údržba, prováděná vyškoleným personálem. 5

15 Zpětný ventil Z15, PN katalogový list 427 Zpětný ventil Z15 PN , DN , T max : 550 C Vysokotlaký zpětný ventil Z15 v přírubovém nebo přivařovacím provedení, s bezasbestovým těsněním. Odpovídá požadavkům PED 97/23/EC. DLOUHÁ ŽIVOTNOST TĚSNÍCÍCH PLOCH - ZAJIŠTĚNA TVRDÝM NÁVAROVÝM MATERIÁLEM NEBO STELLITEM SNADNÁ ÚDRŽBA SEDLO MŮŽE BÝT SNADNO REPASOVÁNO DÍKY DOBRÉMU PŘÍSTUPU, KTERÝ JE ZABEZPEČEN KONSTRUKČNÍM PROVEDENÍM ARMATURY VARIABILITA KONSTRUKČNÍ A MATERIÁLOVÉ VARIANTY NA PŘÁNÍ ZÁKAZNÍKA, ODSTUPŇOVANÉ TYPOVÉ PROVEDENÍ (ROZMĚRY), NEREZOVÝ MATERIÁL PRO AGRESIVNÍ MÉDIA ZÁKLADNÍ PARAMETRY TYP Vysokotlaký zpětný ventil Z15 PN 160, 250, 320, 400 DN 65, 80, 100, 125, 150 MÉDIA Voda, pára, neagresivní látky, ropné produkty, olej PRACOVNÍ TEPLOTY [ C] MATERIÁLY TĚLESA GP240GH (1.0619) G17CrMo5-5 (1.7357) MATERIÁLY NA PŘÁNÍ další dle EN, ČSN, DIN PŘIPOJENÍ Přivařovací, přírubové dle EN, ČSN, DIN STAVEBNÍ DÉLKY Přírubové a přivařovací provedení odpovídá standardům výrobce nebo na přání zákazníka OVLÁDÁNÍ KONSTRUKČNÍ PROVEDENÍ Vysokotlaký zpětný venitl: přímý ventil uzavírací kuželka těsnící plochy navařeny tvrdokovem (13Cr) nebo stellitem bezasbestové těsnění zkoušky dle DIN nebo na přání ZÁKLADNÍ NABÍZENÉ další konstrukční varianty přivařovacího a VARIANTY přírubového provedení na přání přivařovací konce z kovaných materiálů TRD 110, TRD 201, GOST-R Změny údajů vyhrazeny. Informujte se, prosím, u našich obchodních zástupců na aktuální informace. bez oleje a mazacích tuků další zkoušky na přání dodávka na přání dle AD 2000 Merkblatt A4, 1

16 Zpětný ventil Z15, PN katalogový list 427 TLAKOTEPLOTNÍ SYSTÉM: Materiál GP240GH (1.0619) G17CrMo5-5 (1.7357) Dovolený pracovní tlak PS [bar] pro maximální pracovní teplotu TS [ C] PN ,1 88,3 78, PN PN ,1 77,5 60,8 45,1 34, ,1 71, ,2 67, ,3 - - POUŽITÉ MATERIÁLY: PN PN 250 h h Pozn. Součást Materiál Těleso GP240GH/ G17CrMo5-5 / Návar těsnící plochy 13Cr Stellit 2 Víko G17CrMo5-5/ G17CrMo5-5/ Kuželka X20Cr13/ X22CrMoV12-1/ Návar těsnící plochy kaleno Stellit 4 Těsnění Graphit 5 Matice C35/ CrMoV5-5/ Nátrubek P250GH/ CrMo4-5/ L1 PN PN 400 h L1 L PN PN 400 2

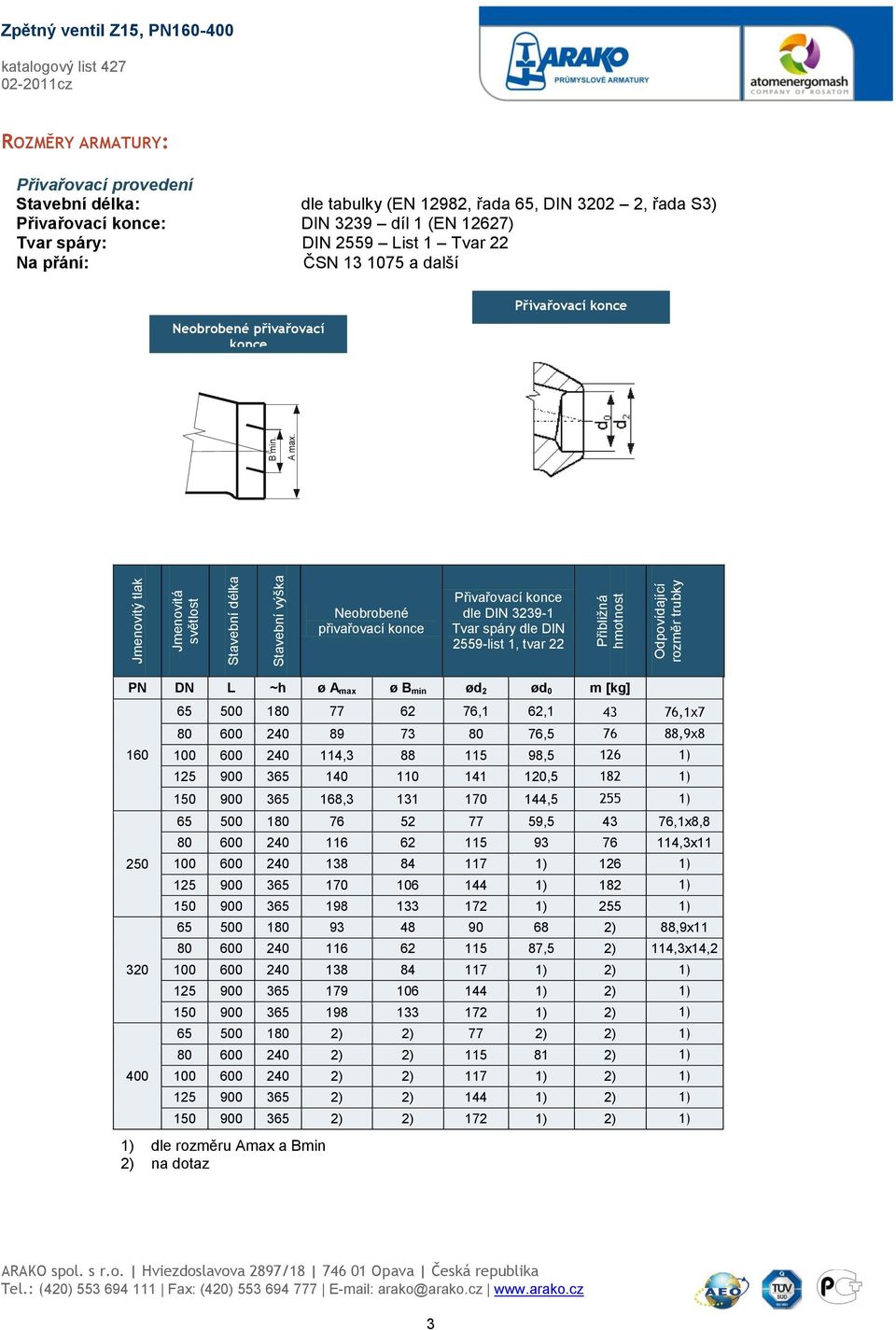

17 Zpětný ventil Z15, PN katalogový list 427 ROZMĚRY ARMATURY: Přivařovací provedení : dle tabulky (EN 12982, řada 65, DIN , řada S3) Přivařovací konce: DIN 3239 díl 1 (EN 12627) Tvar spáry: DIN 2559 List 1 Tvar 22 Na přání: ČSN a další Neobrobené přivařovací konce Přivařovací konce Jmenovitý tlak B min. A max. Stavební výška Neobrobené přivařovací konce Přivařovací konce dle DIN Tvar spáry dle DIN 2559-list 1, tvar 22 hmotnost Odpovídající rozměr trubky PN DN L ~h ø A max ø B min ød 2 ød 0 m [kg] ,1 62, ,1x , ,9x , , ) , ) , , ) , ,1x8, ,3x ) 126 1) ) 182 1) ) 255 1) ) 88,9x ,5 2) 114,3x14, ) 2) 1) ) 2) 1) ) 2) 1) ) 2) 77 2) 2) 1) ) 2) ) 1) ) 2) 117 1) 2) 1) ) 2) 144 1) 2) 1) ) 2) 172 1) 2) 1) 1) dle rozměru Amax a Bmin 2) na dotaz 3

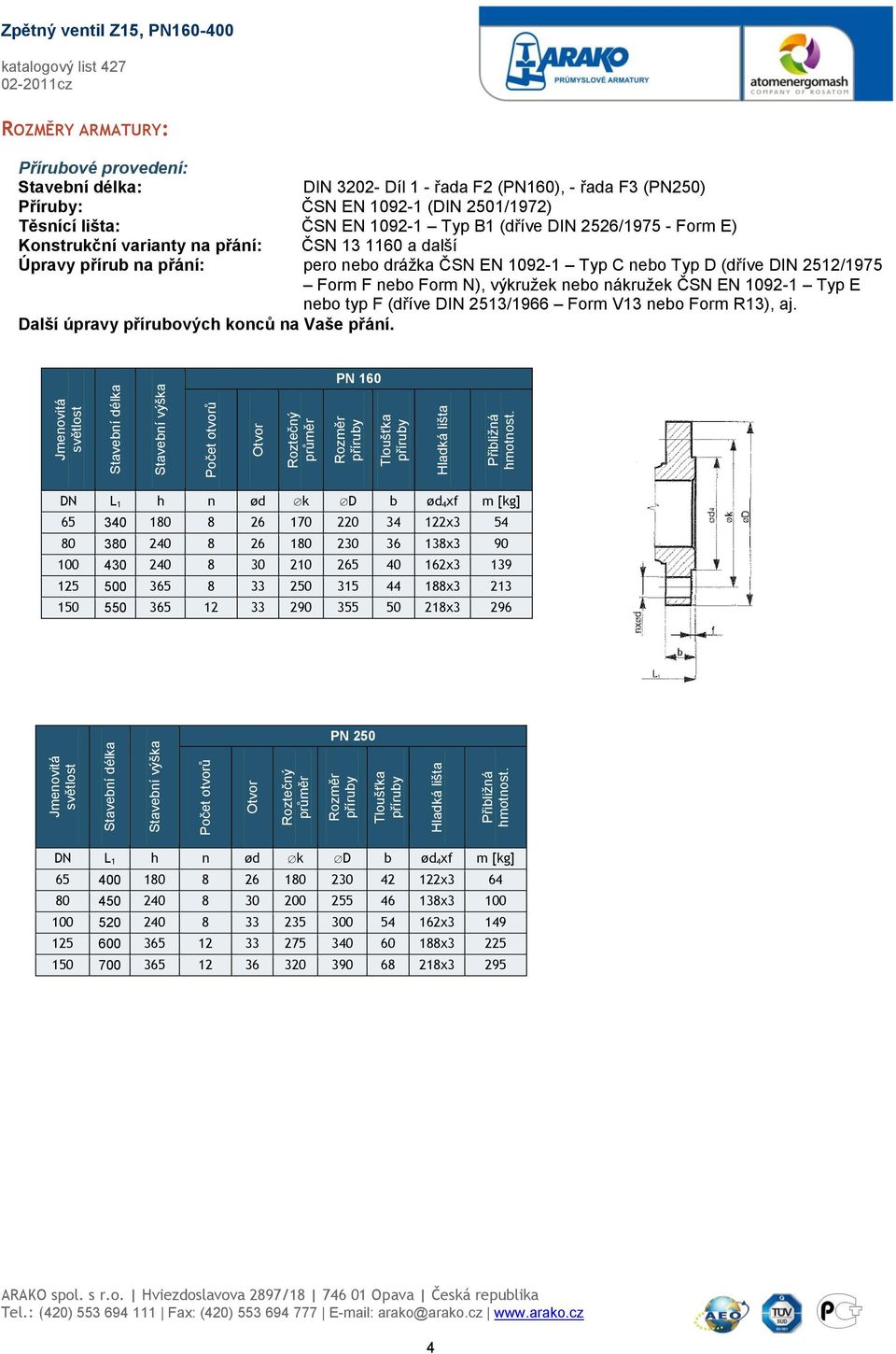

18 Zpětný ventil Z15, PN katalogový list 427 ROZMĚRY ARMATURY: Přírubové provedení: : DIN Díl 1 - řada F2 (PN160), - řada F3 (PN250) Příruby: ČSN EN (DIN 2501/1972) Těsnící lišta: ČSN EN Typ B1 (dříve DIN 2526/ Form E) Konstrukční varianty na přání: ČSN a další Úpravy přírub na přání: pero nebo drážka ČSN EN Typ C nebo Typ D (dříve DIN 2512/1975 Form F nebo Form N), výkružek nebo nákružek ČSN EN Typ E nebo typ F (dříve DIN 2513/1966 Form V13 nebo Form R13), aj. Další úpravy přírubových konců na Vaše přání. PN 160 Stavební výška Hladká lišta hmotnost. DN L 1 h n ød k D b ød 4xf m [kg] x x x x x3 296 Stavební výška PN 250 Hladká lišta hmotnost. DN L 1 h n ød k D b ød 4xf m [kg] x x x x x

19 Zpětný ventil Z15, PN katalogový list 427 ČÍSLOVÁNÍ PRODUKTU Z DN / NPS PN/ CLASS TVAR TĚLESA 1 přímé PŘIPOJENÍ 1 přírubové 2 přivařovací 8 kombinované OVLÁDÁNÍ 7 samočinné ovládání MATERIÁL TĚLESA 2 legovaná ocel - litá G17CrMo (max. 550 C) 5 uhlíková ocel - litá GP240GH (max. 400 C) TYPOVÉ OZNAČENÍ Z - VENTILY ZPĚTNÉ 15 - ventil zpětný vysokotlaký litý MONTÁŽ A PROVOZ ARMATURY: Zpětný ventil musí být namontován ve vodorovné poloze. Proudění média pod kuželku, směr proudění pracovní látky se musí shodovat se směrem šipky na tělese armatury. Při montáži a provozu je nezbytné zohlednit tyto aspekty: - provozní parametry musí odpovídat pracovním parametrům armatury - správná funkce armatury je ovlivněna přítomností nečistot v potrubí a proudícím médiu. Udržujte proto, prosím, médium i potrubí čisté například pomocí filtrů - využívaná média musí být v souladu s korozní odolností materiálu armatury - armatura nesmí být během svého provozu mechanicky poškozena Životnost armatury významně prodlužuje pravidelný servis a údržba, prováděná vyškoleným personálem. 5

20 Zpětný ventil Z35, PN katalogový list cz Zpětný ventil Z35 PN , DN , (DN 80 a DN 125 jen do tlaku PN100), T max : 300 C Zpětný ventil Z 35 v přírubovém provedení. Odpovídá požadavkům PED 97/23/EC, ČSN EN DLOUHÁ ŽIVOTNOST TĚSNÍCÍCH PLOCH - ZAJIŠTĚNA TVRDÝM NÁVAROVÝM MATERIÁLEM NEBO STELITEM SNADNÁ ÚDRŽBA SEDLO MŮŽE BÝT SNADNO REPASOVÁNO DÍKY DOBRÉMU PŘÍSTUPU, KTERÝ JE ZABEZPEČEN KONSTRUKČNÍM PROVEDENÍM ARMATURY VARIABILITA KONSTRUKČNÍ A MATERIÁLOVÉ VARIANTY NA PŘÁNÍ ZÁKAZNÍKA, ODSTUPŇOVANÉ TYPOVÉ PROVEDENÍ (ROZMĚRY), NEREZOVÝ MATERIÁL PRO AGRESIVNÍ MÉDIA ZÁKLADNÍ PARAMETRY: TYP Zpětný ventil do svislého potrubí Z35 PN 16, 40, 63, 100, 160, 250 DN 65, 80, 100, 125, 150 (DN80 a 125 jen do PN100) MÉDIUM Voda, neagresivní kapaliny PRACOVNÍ TEPLOTY [ C] MATERIÁLY TĚLESA GP240GH (1.0619) MATERIÁLY NA PŘÁNÍ , , (dle ČSN ), GX5CrNiMo (1.4408) PŘIPOJENÍ Přírubové, EN, ČSN, DIN STAVEBNÍ DÉLKY Přírubové provedení dle ČSN EN 558 OVLÁDÁNÍ KONSTRUKČNÍ PROVEDENÍ Zpětný ventil do svislého potrubí: Přímý ventil uzavírací kuželka těsnící plochy navařeny tvrdokovem (13Cr) nebo stelitem zkoušky dle ČSN EN , BA jiné na přání ZÁKLADNÍ NABÍZENÉ další konstrukční varianty přírubového VARIANTY provedení na přání TRD 110, TRD 201, GOST-R Změny údajů vyhrazeny. Informujte se, prosím, u našich obchodních zástupců na aktuální informace. další zkoušky na přání dodávka na přání dle AD 2000 Merkblatt A4, ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 1

21 Zpětný ventil Z35, PN katalogový list cz TLAKOTEPLOTNÍ SYSTÉM: Materiál GP240GH (1.0619) PN Dovolený pracovní tlak PS [bar] pro maximální pracovní teplotu TS [ C] ,9 13,9 12,4 11,4 10, ,3 21,7 19,4 17,8 16, ,3 34,7 30,2 28,4 25, ,8 54,6 47,6 44,8 40, ,3 86,7 75,6 71,1 64, , POUŽITÉ MATERIÁLY: Poz. Součást Materiál GP240GH Těleso 1 (1.0619) Návar těsnící plochy 13 Cr 2 Kuželka X20Cr13 (1.4021) ROZMĚRY ARMATURY: Přírubové provedení : viz tabulka Příruby: ČSN EN , (DIN 2501/1972) Těsnící lišta: ČSN EN Typ B1 (dříve DIN E) Konstrukční varianty na přání: ČSN , a další Úpravy přírub na přání: pero nebo drážka ČSN EN Typ C nebo Typ D (dříve DIN 2512/1975 Form F nebo Form N), výkružek nebo nákružek ČSN EN Typ E nebo Typ F (dříve DIN 2513/1966 Form V13 nebo Form R13), aj. Další úpravy přírubových konců na Vaše přání. ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 2

22 Zpětný ventil Z35, PN katalogový list cz PN 16 PN 40 Hladká lišta hmotnost. Hladká lišta hmotnost. DN L n ød k D a ød 4xf m [kg] n ød øk ød a ød 4xf m [kg] x3 12, x3 12, x3 15, x3 16, x3 18, x3 21, x3 28, x3 31, x3 43, x3 47,0 PN 63 PN 100 Hladká lišta hmotnost. Hladká lišta hmotnost. DN L n ød øk ød a ød 4xf m [kg] n ød øk ød a ød 4xf m [kg] x3 16, x3 19, x3 20, x3 23, x3 27, x3 32, x3 44, x3 52, x3 66, x3 76,0 PN 160 PN 250 Hladká lišta hmotnost. Hladká lišta hmotnost. DN L n ød øk ød a ød 4xf m [kg] n ød øk ød a ød 4xf m [kg] x3 25, x3 30, x3 46, x3 62, x3 104, x3 133,0 ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 3

23 Zpětný ventil Z35, PN katalogový list cz ČÍSLOVÁNÍ PRODUKTU Z DN / NPS PN/ CLASS TVAR TĚLESA 1 přímé PŘIPOJENÍ 1 přírubové OVLÁDÁNÍ 7 samočinné ovládání MATERIÁL TĚLESA 5 uhlíková ocel - litá GP240GH (max. 300 C) TYPOVÉ OZNAČENÍ Z - VENTILY ZPĚTNÉ 35 - ventil zpětný do svislého potrubí, litý MONTÁŽ A PROVOZ ARMATURY: Zpětný ventil musí být namontován ve svislé poloze. Proudění média pod kuželku, směr proudění pracovní látky se musí shodovat se směrem šipky na tělese armatury. Při montáži a provozu je nezbytné zohlednit tyto aspekty: - provozní parametry musí odpovídat pracovním parametrům armatury - správná funkce armatury je ovlivněna přítomností nečistot v potrubí a proudícím médiu. Udržujte proto prosím médium i potrubí čisté například pomocí filtrů - využívaná média musí být v souladu s korozní odolností materiálu armatury - armatura nesmí být během svého provozu mechanicky poškozena Životnost armatury významně prodlužuje pravidelný servis a údržba, prováděná vyškoleným personálem. ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 4

24 Zpětný ventil Z40, PN katalogový list 434 Zpětný ventil s automatickým přepouštěním Z40 PN , DN , T max : 300 C Zpětný ventil Z40 s automatickým přepouštěním, v přírubovém provedení. Odpovídá požadavkům PED 97/23/EC, ČSN EN DLOUHÁ ŽIVOTNOST TĚSNÍCÍCH PLOCH - ZAJIŠTĚNA TVRDÝM NÁVAROVÝM MATERIÁLEM NEBO STELITEM SNADNÁ ÚDRŽBA SEDLO MŮŽE BÝT SNADNO REPASOVÁNO DÍKY DOBRÉMU PŘÍSTUPU, KTERÝ JE ZABEZPEČEN KONSTRUKČNÍM PROVEDENÍM ARMATURY VARIABILITA KONSTRUKČNÍ A MATERIÁLOVÉ VARIANTY NA PŘÁNÍ ZÁKAZNÍKA, ODSTUPŇOVANÉ TYPOVÉ PROVEDENÍ (ROZMĚRY), NEREZOVÝ MATERIÁL PRO AGRESIVNÍ MÉDIA ZÁKLADNÍ PARAMETRY TYP Zpětný ventil do svislého potrubí s automatickým přepoušttěním Z40 PN 16, 40, 63, 100 DN 65, 80, 100, 125, 150 MÉDIUM Voda, neagresivní kapaliny PRACOVNÍ TEPLOTY [ C] MATERIÁLY TĚLESA GP 240 GH (1.0619) MATERIÁLY NA PŘÁNÍ , , (ČSN ), GX5CrNiMo (1.4408) PŘIPOJENÍ Přírubové, EN, ČSN, DIN STAVEBNÍ DÉLKY Přírubové provedení dle EN 558 OVLÁDÁNÍ KONSTRUKČNÍ PROVEDENÍ ZÁKLADNÍ NABÍZENÉ VARIANTY Zpětný ventil do svislého potrubí: Přímý ventil uzavírací kuželka další konstrukční varianty přírubového provedení na přání ÚDAJE POTŘEBNÉ PRO tlak před expanderem médium OBJEDNÁVKU potřebný tlak za expanderem teplota média potřebné průtočné množství přes expander Změny údajů vyhrazeny. Informujte se, prosím, u našich obchodních zástupců na aktuální informace. těsnící plochy navařeny tvrdokovem (13 Cr) nebo stelitem zkoušky dle DIN , BA jiné na přání další zkoušky na přání dodávka na přání dle AD 2000 Merkblatt A4, TRD 110, TRD 201, GOST-R ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 1

25 Zpětný ventil Z40, PN katalogový list 434 TLAKOTEPLOTNÍ SYSTÉM: Materiál GP240GH (1.0619) PN Dovolený pracovní tlak PS [bar] pro maximální pracovní teplotu TS [ C] ,9 13,9 12,4 11,4 10, ,3 34,7 30,2 28,4 25, ,8 54,6 47,6 44,8 40, ,3 86,7 75,6 71,1 64, POUŽITÉ MATERIÁLY: Poz. Součást Materiál GP240GH Těleso 1 (1.0619) Návar těsnící plochy 13 Cr 2 Kuželka X20Cr13 (1.4021) 3 Vedení kuželky , 5 Pouzdro ČSN Pouzdro Píst přepouštěcí Clona REAL Expander P265GH (1.0425) 10 Kroužek těsnící bezazbestové 11 Šroub 25CrMo4 (1.7218) 12 Matice C35E+QT (1.1181) ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 2

26 Zpětný ventil Z40, PN katalogový list 434 ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 3

27 Zpětný ventil Z40, PN katalogový list 434 ROZMĚRY ARMATURY: Přírubové provedení : ČSN EN 558, řada 1 (PN16-40), EN 558, řada 2 (PN63-100) Příruby: ČSN EN , (DIN 2501/1972) Těsnící lišta: ČSN EN Typ B1 (dříve DIN Form E) Konstrukční varianty na přání: ČSN , a další Úpravy přírub na přání: pero nebo drážka ČSN EN Typ C nebo Typ D (dříve DIN 2512/1975 Form F nebo Form N), výkružek nebo nákružek ČSN EN Typ E (dříve DIN 2513/1966 Form V13), ČSN EN Typ B1 (dříve DIN Form E), atd. Další úpravy přírubových konců na Vaše přání. Stavební výška Těsnící lišta PN 16 Těsnící lišta hmotnost. DN L L* V n ød ød1 ød a ød 2xf n ød* ød1* ød* øa* ød 2*xf m [kg] x x2 24, x x2 26, x x3 41, x x3 55, x x3 80,0 Stavební výška Těsnící lišta PN 40 Těsnící lišta hmotnost. DN L L* V n ød ød1 ød a ød 2xf n ød* ød1* ød* øa* ød 2*xf m [kg] x x2 24, x x2 26, x x3 41, x x3 55, x x3 80,0 ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 4

28 Zpětný ventil Z40, PN katalogový list 434 PN 63 Stavební výška Těsnící lišta Těsnící lišta hmotnost. DN L L* V n ød ød1 ød a ød 2xf n ød* ød1* ød* øa* ød 2*xf m [kg] x x3 40, x x3 46, x x3 64, x x3 68, x x3 120,0 PN 100 Stavební výška Těsnící lišta Těsnící lišta hmotnost. DN L L* V n ød ød1 ød a ød 2xf n ød* ød1* ød* øa* ød 2*xf m [kg] x x3 45, x x3 50, x x3 64, x x3 72, x x3 136,0 ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 5

29 Zpětný ventil Z40, PN katalogový list 434 ČÍSLOVÁNÍ PRODUKTU Z DN / NPS PN/ CLASS TVAR TĚLESA 1 přímé PŘIPOJENÍ 1 přírubové OVLÁDÁNÍ 7 samočinné ovládání MATERIÁL TĚLESA 5 uhlíková ocel - litá GP240GH (max. 300 C) TYPOVÉ OZNAČENÍ Z - VENTILY ZPĚTNÉ 40 - ventil zpětný s automatickým přepouštěním do svislého potrubí, litý MONTÁŽ A PROVOZ ARMATURY: Zpětný ventil musí být namontován ve svislé poloze. Proudění média pod kuželku, směr proudění pracovní látky se musí shodovat se směrem šipky na tělese armatury. Při montáži a provozu je nezbytné zohlednit tyto aspekty: - provozní parametry musí odpovídat pracovním parametrům armatury - správná funkce armatury je ovlivněna přítomností nečistot v potrubí a proudícím médiu. Udržujte proto prosím médium i potrubí čisté například pomocí filtrů - využívaná média musí být v souladu s korozní odolností materiálu armatury - armatura nesmí být během svého provozu mechanicky poškozena Životnost armatury významně prodlužuje pravidelný servis a údržba, prováděná vyškoleným personálem. ARAKO spol. s r.o. Hviezdoslavova 2897/ Opava Czech Republic 6
