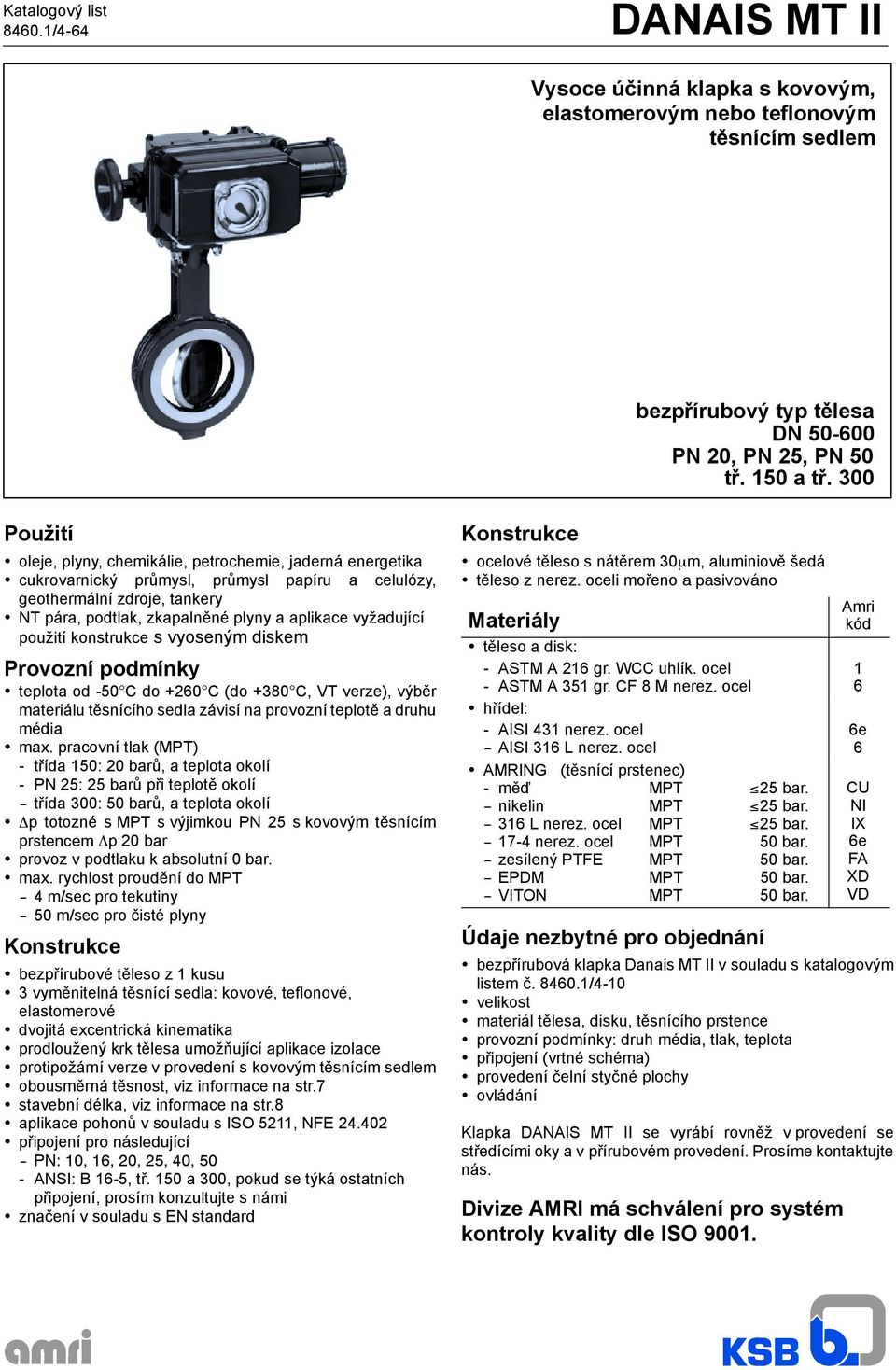

1 Katalogový list 840.1/4-4 DANAIS MT II Vysoce účinná klapka s kovovým, elastomerovým nebo teflonovým těsnícím sedlem bezpřírubový typ tělesa DN PN 20, PN 25, PN 50 tř. 150 a tř. 300 Použití oleje, plyny, chemikálie, petrochemie, jaderná energetika cukrovarnický průmysl, průmysl papíru a celulózy, geothermální zdroje, tankery NT pára, podtlak, zkapalněné plyny a aplikace vyžadující použití konstrukce s vyoseným diskem Provozní podmínky teplota od -50 C do +20 C (do +380 C, VT verze), výběr materiálu těsnícíhosedla závisína provozníteplotě adruhu média max. pracovní tlak (MPT) - třída 150: 20 barů, a teplota okolí - PN 25: 25 barů při teplotě okolí -- třída 300: 50 barů, a teplota okolí αp totozné s MPT s výjimkou PN 25 s kovovým těsnícím prstencem αp 20bar provoz v podtlaku k absolutní 0 bar. max. rychlost proudění do MPT -- 4 m/sec pro tekutiny m/sec pro čisté plyny Konstrukce bezpřírubové těleso z 1 kusu 3 vyměnitelná těsnící sedla: kovové, teflonové, elastomerové dvojitá excentrická kinematika prodloužený krk tělesa umožňující aplikace izolace protipožární verze v provedení s kovovým těsnícím sedlem obousměrná těsnost, viz informace na str.7 stavební délka, viz informace na str.8 aplikace pohonů v souladu s ISO 5211, NFE připojení pro následující -- PN: 10, 1, 20, 25, 40, 50 - ANSI: B 1-5, tř. 150 a 300, pokud se týká ostatních připojení, prosím konzultujte s námi značení v souladu s EN standard Konstrukce ocelové těleso s nátěrem 30 m, aluminiově šedá těleso z nerez. oceli mořeno a pasivováno Materiály těleso a disk: - ASTM A 21 gr. WCC uhlík. ocel - ASTM A 351 gr. CF 8 M nerez. ocel hřídel: - AISI 431 nerez. ocel -- AISI 31 L nerez. ocel AMRING (těsnící prstenec) - měď MPT 25 bar. -- nikelin MPT 25 bar L nerez. ocel MPT 25 bar nerez. ocel MPT 50 bar. -- zesílený PTFE MPT 50 bar. -- EPDM MPT 50 bar. -- VITON MPT 50 bar. Údaje nezbytné pro objednání Amri kód 1 e CU NI IX e FA XD VD bezpřírubová klapka Danais MT II v souladu s katalogovým listem č /4-10 velikost materiál tělesa, disku, těsnícího prstence provozní podmínky: druh média, tlak, teplota připojení (vrtné schéma) provedení čelní styčné plochy ovládání Klapka DANAIS MT II se vyrábí rovněž v provedení se středícími oky a v přírubovém provedení. Prosíme kontaktujte nás. Divize AMRI má schválení pro systém kontroly kvality dle ISO 9001.

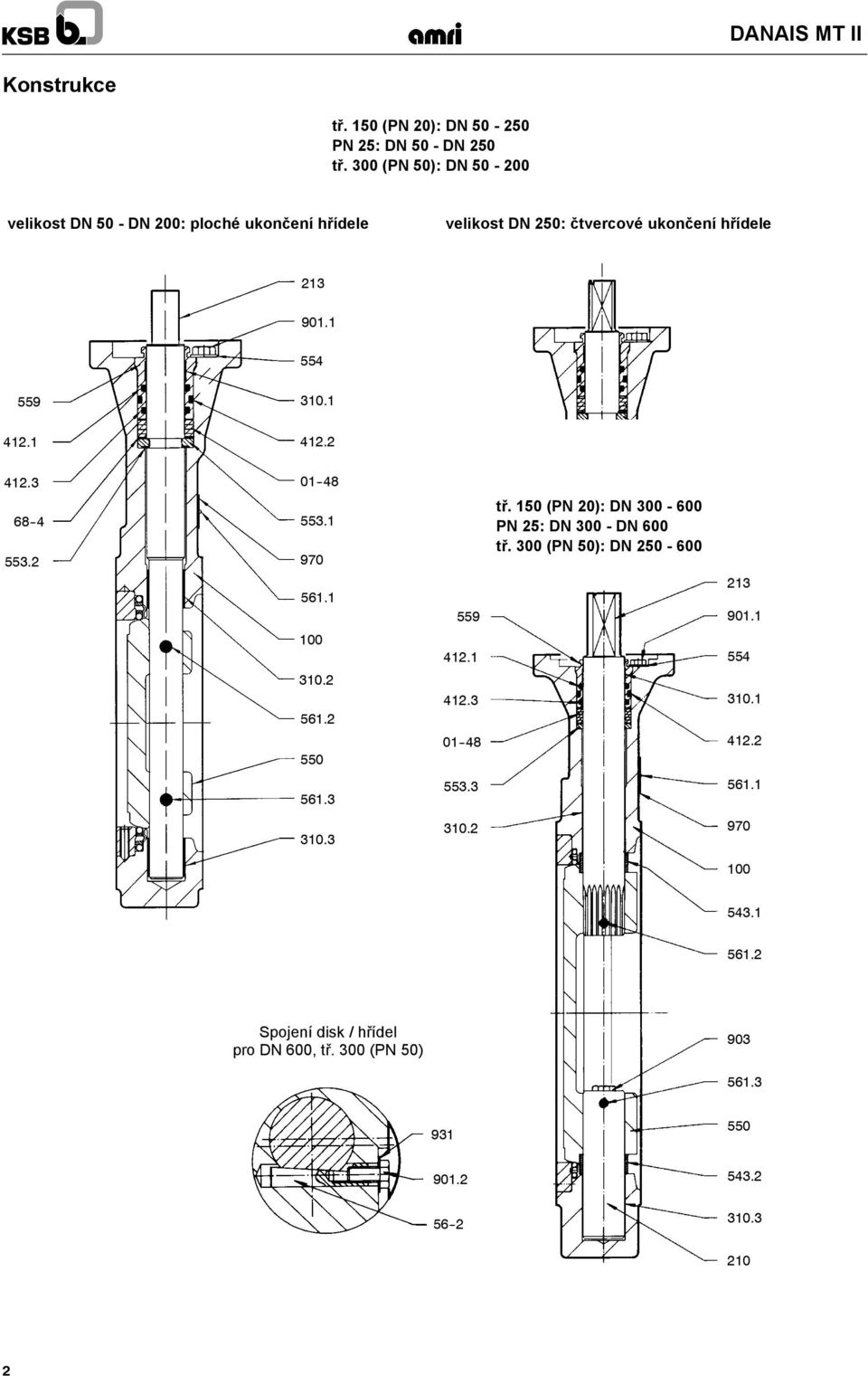

2 Konstrukce tř. 150 (PN 20): DN PN 25: DN 50 - DN 250 tř. 300 (PN 50): DN velikost DN 50 - DN 200: ploché ukončení hřídele velikost DN 250: čtvercové ukončení hřídele tř. 150 (PN 20): DN PN 25: DN DN 00 tř. 300 (PN 50): DN Spojení disk / hřídel pro DN 00, tř. 300 (PN 50)

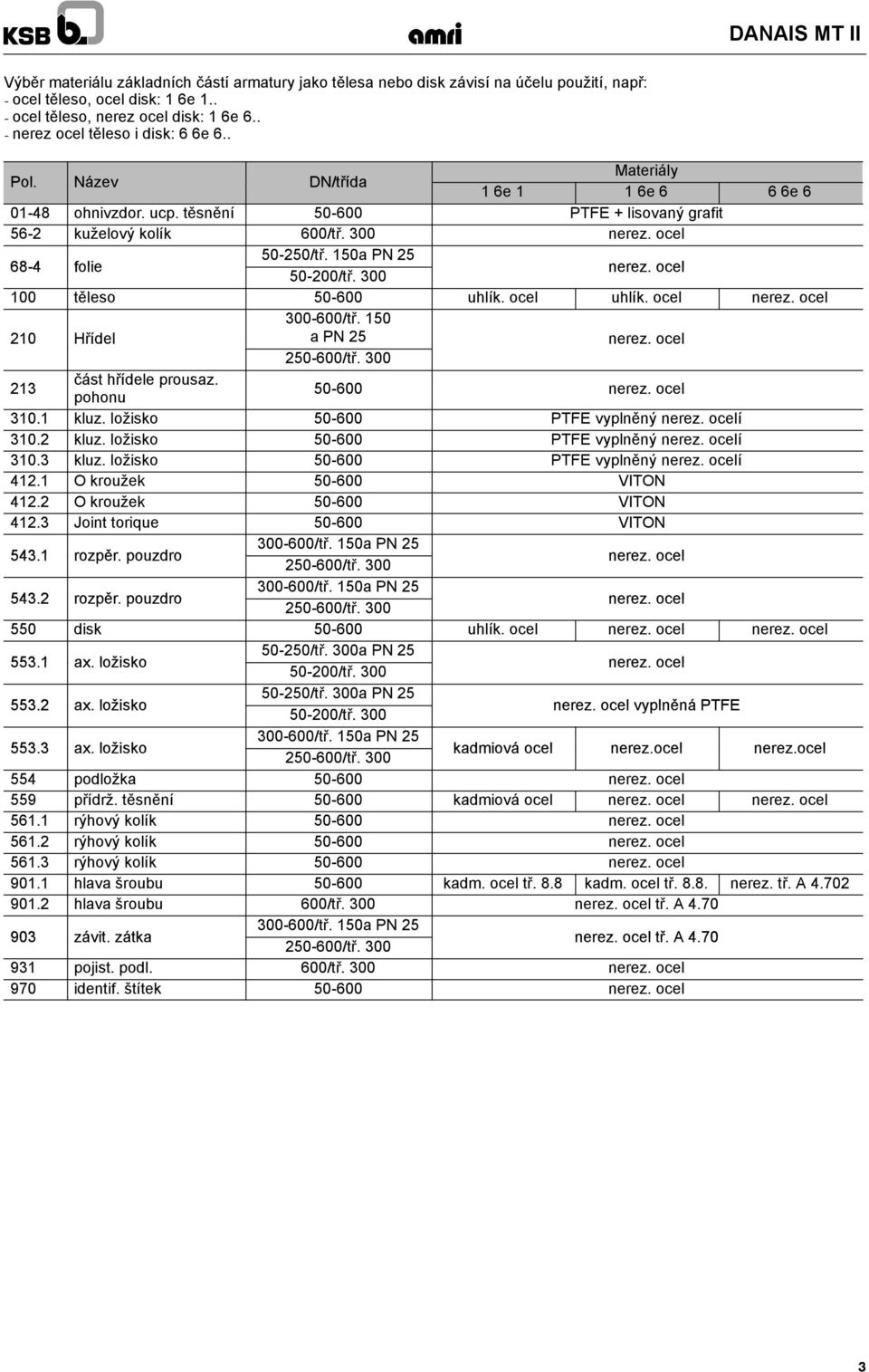

3 Výběr materiálu základních částí armatury jako tělesa nebo disk závisí na účelu použití, např: -- ocel těleso, ocel disk: 1 e ocel těleso, nerez ocel disk: 1 e.. -- nerez ocel těleso i disk: e.. Pol. Název DN/třída Materiály 1e1 1e e ohnivzdor. ucp. těsnění PTFE + lisovaný grafit 5-2 kuželový kolík 00/tř. 300 nerez. ocel 8-4 folie /tř. 150a PN /tř. 300 nerez. ocel 100 těleso uhlík. ocel uhlík. ocel nerez. ocel 210 Hřídel /tř. 150 apn25 nerez. ocel /tř část hřídele prousaz. pohonu nerez. ocel kluz. ložisko PTFE vyplněný nerez. ocelí kluz. ložisko PTFE vyplněný nerez. ocelí kluz. ložisko PTFE vyplněný nerez. ocelí O kroužek VITON O kroužek VITON Joint torique VITON rozpěr. pouzdro /tř. 150a PN /tř. 300 nerez. ocel rozpěr. pouzdro /tř. 150a PN /tř. 300 nerez. ocel 550 disk uhlík. ocel nerez. ocel nerez. ocel ax. ložisko /tř. 300a PN /tř. 300 nerez. ocel ax. ložisko /tř. 300a PN /tř. 300 nerez. ocel vyplněná PTFE ax. ložisko /tř. 150a PN /tř. 300 kadmiová ocel nerez.ocel nerez.ocel 554 podložka nerez. ocel 559 přídrž. těsnění kadmiová ocel nerez. ocel nerez. ocel 51.1 rýhový kolík nerez. ocel 51.2 rýhový kolík nerez. ocel 51.3 rýhový kolík nerez. ocel hlava šroubu kadm. ocel tř. 8.8 kadm. ocel tř nerez. tř. A hlava šroubu 00/tř. 300 nerez. ocel tř. A závit. zátka /tř. 150a PN /tř. 300 nerez. ocel tř. A pojist. podl. 00/tř. 300 nerez. ocel 970 identif. štítek nerez. ocel 3

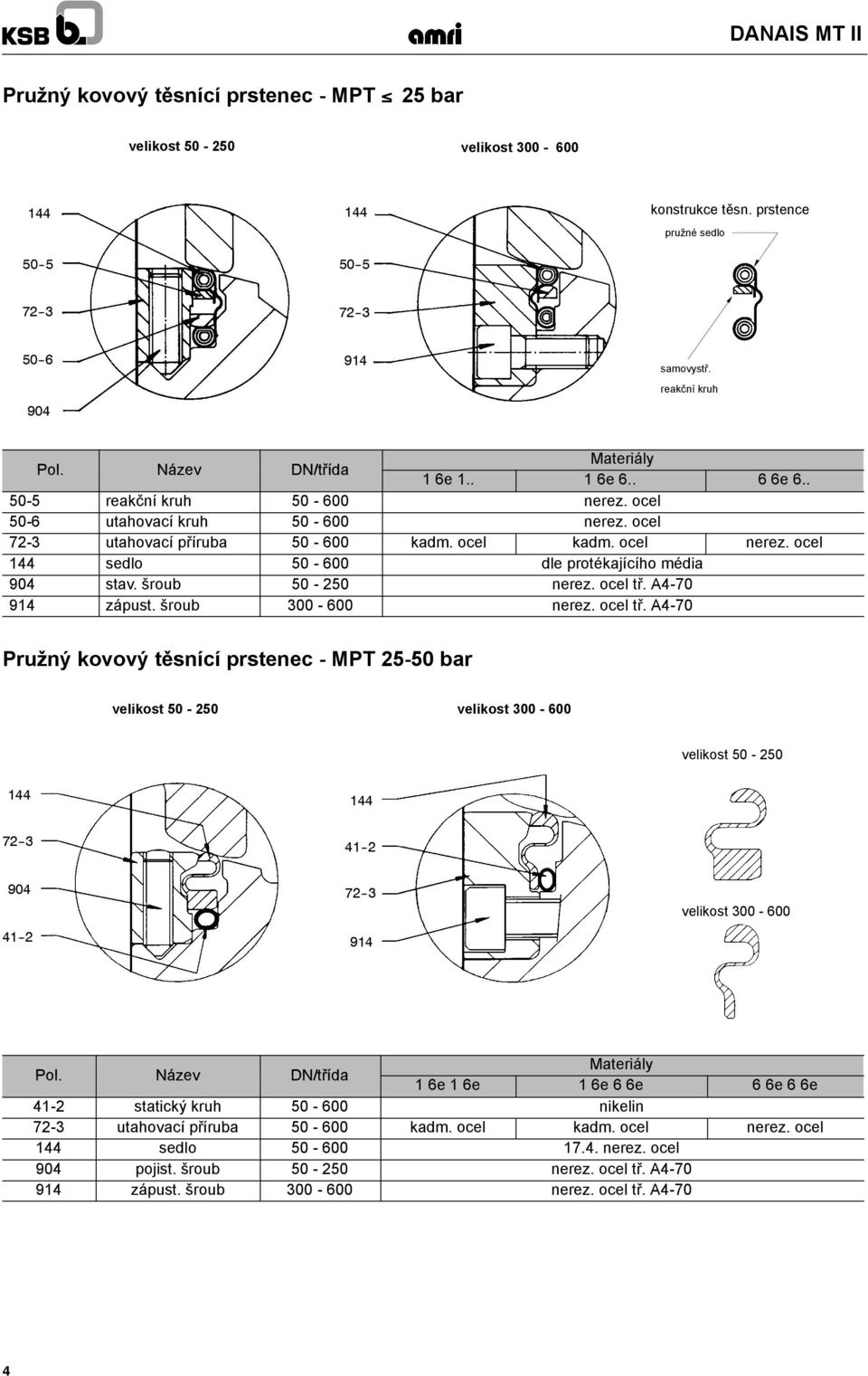

4 Pružný kovový těsnící prstenec - MPT 25 bar velikost velikost konstrukce těsn. prstence pružné sedlo samovystř. reakční kruh Pol. Název DN/třída Materiály 1e1.. 1e.. e reakční kruh nerez. ocel 50- utahovací kruh nerez. ocel 72-3 utahovací příruba kadm. ocel kadm. ocel nerez. ocel sedlo dle protékajícího média 904 stav. šroub nerez. ocel tř. A zápust. šroub nerez. ocel tř. A4-70 Pružný kovový těsnící prstenec - MPT bar velikost velikost velikost velikost Pol. Název DN/třída Materiály 1e1e 1ee ee 41-2 statický kruh nikelin 72-3 utahovací příruba kadm. ocel kadm. ocel nerez. ocel sedlo nerez. ocel 904 pojist. šroub nerez. ocel tř. A zápust. šroub nerez. ocel tř. A4-70 4

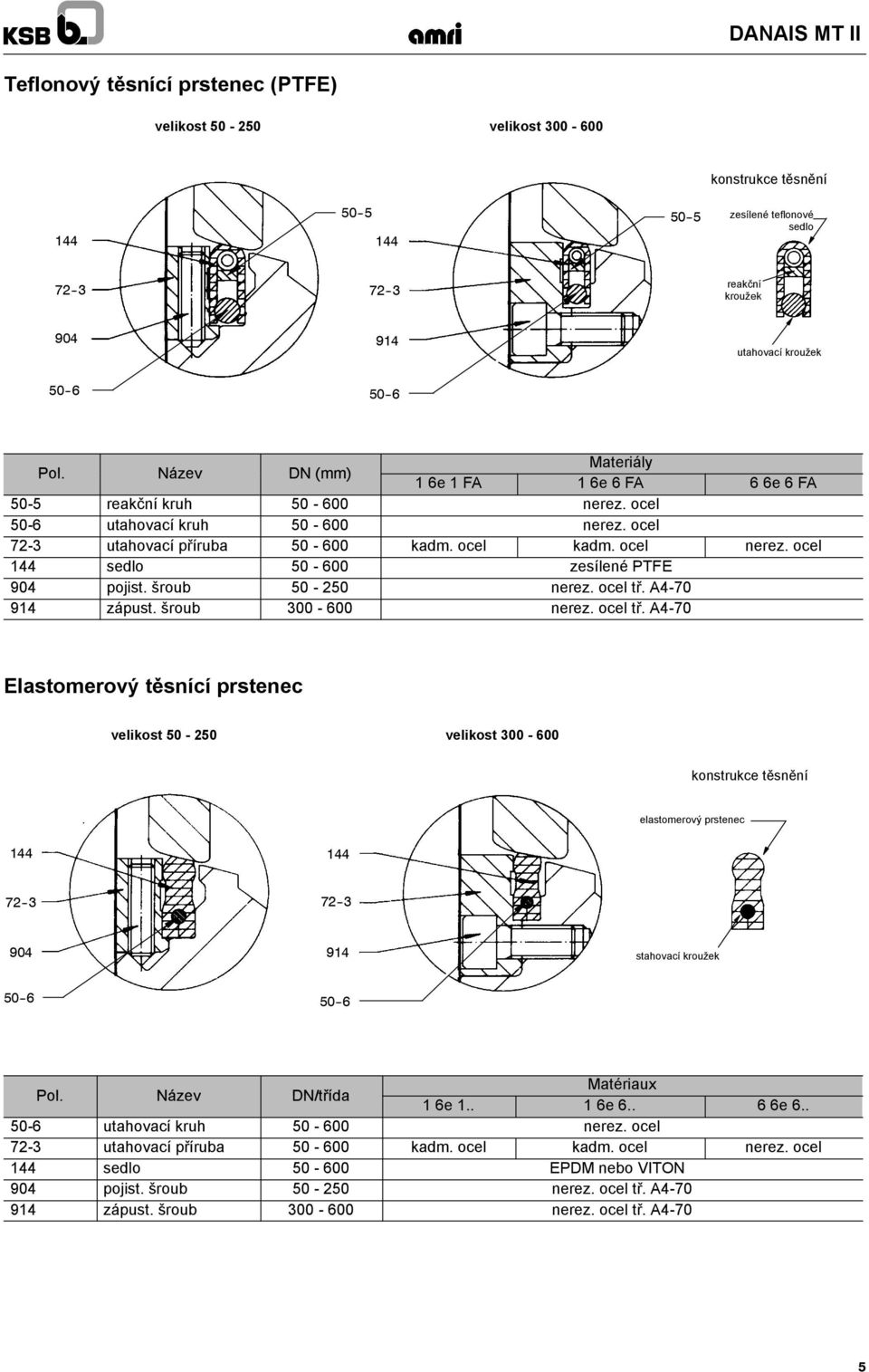

5 Teflonový těsnící prstenec (PTFE) velikost velikost konstrukce těsnění zesílené teflonové sedlo reakční kroužek utahovací kroužek Pol. Název DN (mm) Materiály 1e1FA 1eFA efa 50-5 reakční kruh nerez. ocel 50- utahovací kruh nerez. ocel 72-3 utahovací příruba kadm. ocel kadm. ocel nerez. ocel sedlo zesílené PTFE 904 pojist. šroub nerez. ocel tř. A zápust. šroub nerez. ocel tř. A4-70 Elastomerový těsnící prstenec velikost velikost konstrukce těsnění elastomerový prstenec stahovací kroužek Pol. Název DN/třída Matériaux 1e1.. 1e.. e utahovací kruh nerez. ocel 72-3 utahovací příruba kadm. ocel kadm. ocel nerez. ocel sedlo EPDM nebo VITON 904 pojist. šroub nerez. ocel tř. A zápust. šroub nerez. ocel tř. A4-70 5

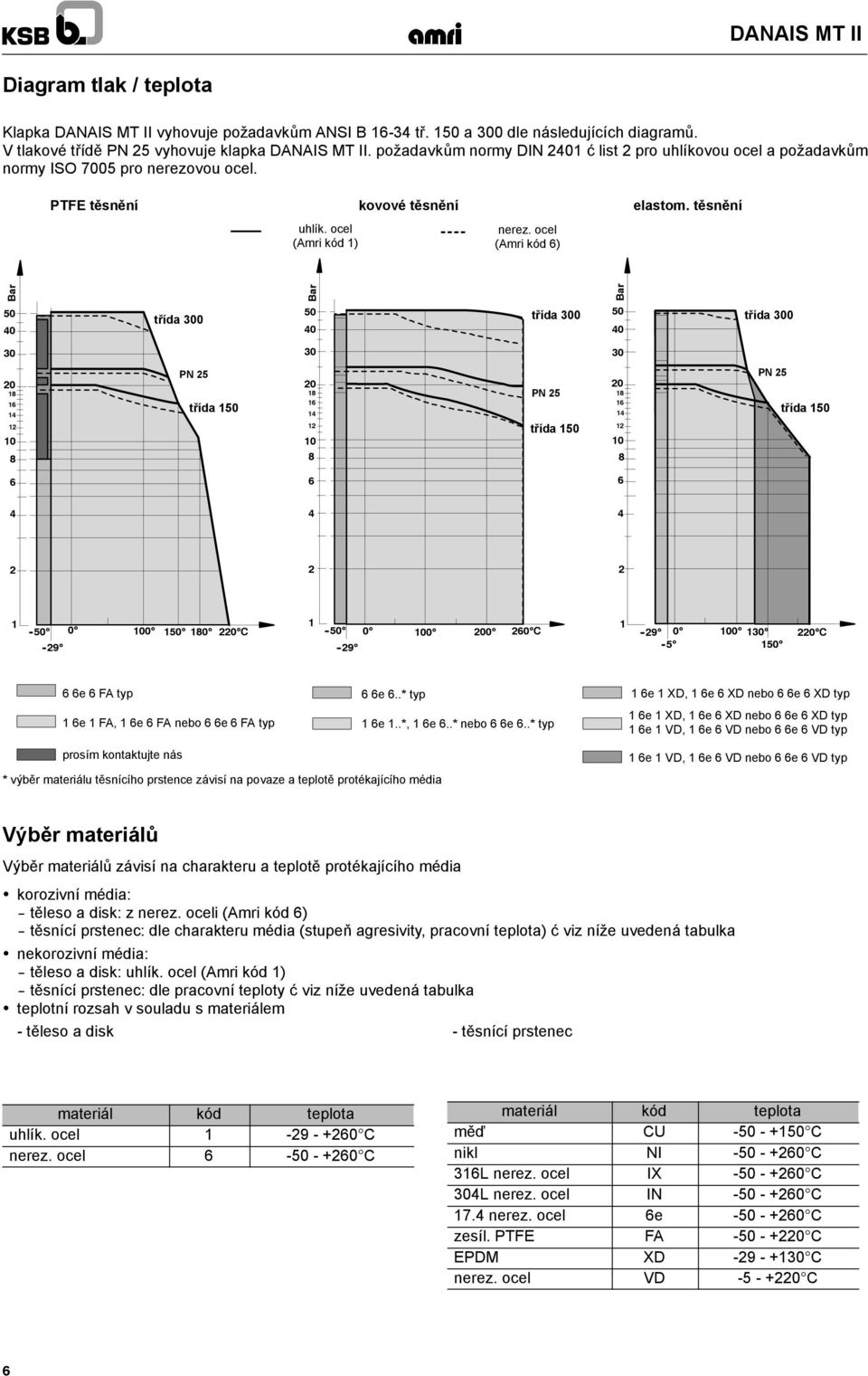

6 Diagram tlak / teplota Klapka DANAIS MT II vyhovuje požadavkům ANSIB1-34tř. 150 a 300 dle následujících diagramů. V tlakové třídě PN 25 vyhovuje klapka DANAIS MT II. požadavkům normy DIN 2401 ć list 2 pro uhlíkovou ocel a požadavkům normy ISO 7005 pro nerezovou ocel. PTFE těsnění kovové těsnění elastom. těsnění uhlík. ocel (Amri kód 1) nerez. ocel (Amri kód ) Bar Bar Bar třída třída třída PN 25 třída PN 25 třída PN 25 třída C C C efatyp 1e1FA,1eFAneboeFAtyp e..* typ 1 e 1..*, 1 e..* nebo e..* typ 1e1XD,1eXDneboeXDtyp 1e1XD,1eXDneboeXDtyp 1e1VD,1eVDneboeVDtyp prosím kontaktujte nás * výběr materiálu těsnícího prstence závisí na povaze a teplotě protékajícího média 1e1VD,1eVDneboeVDtyp Výběr materiálů Výběr materiálů závisí na charakteru a teplotě protékajícího média korozivní média: -- těleso a disk: z nerez. oceli (Amri kód ) -- těsnící prstenec: dle charakteru média (stupeň agresivity, pracovní teplota) ć viz níže uvedená tabulka nekorozivní média: -- těleso a disk: uhlík. ocel (Amri kód 1) -- těsnící prstenec: dle pracovní teploty ć viz níže uvedená tabulka teplotní rozsah v souladu s materiálem -těleso a disk - těsnící prstenec materiál kód teplota uhlík. ocel C nerez. ocel C materiál kód teplota měď CU C nikl NI C 31L nerez. ocel IX C 304L nerez. ocel IN C 17.4 nerez. ocel e C zesíl. PTFE FA C EPDM XD C nerez. ocel VD C

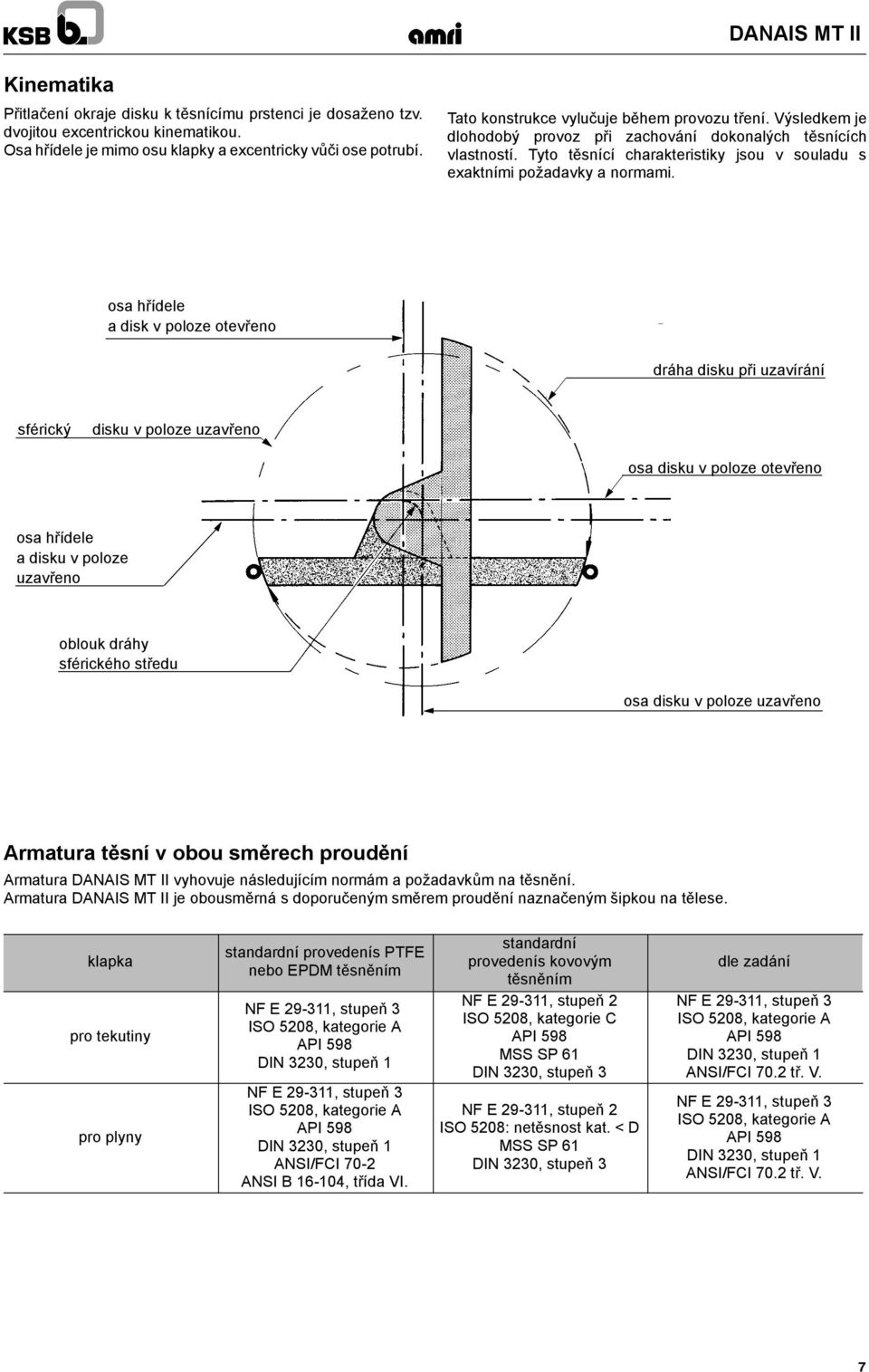

7 Kinematika Přitlačení okraje disku k těsnícímu prstenci je dosaženo tzv. dvojitou excentrickou kinematikou. Osa hřídele je mimo osu klapky a excentricky vůči ose potrubí. Tato konstrukce vylučuje během provozu tření. Výsledkem je dlohodobý provoz při zachování dokonalých těsnících vlastností. Tyto těsnící charakteristiky jsou v souladu s exaktními požadavky a normami. osa hřídele a disk v poloze otevřeno dráha disku při uzavírání sférický disku v poloze uzavřeno osa disku v poloze otevřeno osa hřídele a disku v poloze uzavřeno oblouk dráhy sférického středu osa disku v poloze uzavřeno Armatura těsní v obou směrech proudění Armatura DANAIS MT II vyhovuje následujícím normám a požadavkům natěsnění. Armatura DANAIS MT II je obousměrná s doporučeným směrem proudění naznačenýmšipkounatělese. klapka pro tekutiny pro plyny standardní provedenís PTFE nebo EPDM těsněním NF E , stupeň 3 ISO 5208, kategorie A API 598 DIN 3230, stupeň 1 NF E , stupeň 3 ISO 5208, kategorie A API 598 DIN 3230, stupeň 1 ANSI/FCI 70-2 ANSI B 1-104, třída VI. standardní provedenís kovovým těsněním NF E , stupeň 2 ISO 5208, kategorie C API 598 MSSSP1 DIN 3230, stupeň 3 NF E , stupeň 2 ISO 5208: netěsnost kat. < D MSSSP1 DIN 3230, stupeň 3 dle zadání NF E , stupeň 3 ISO 5208, kategorie A API 598 DIN 3230, stupeň 1 ANSI/FCI 70.2 tř. V. NF E , stupeň 3 ISO 5208, kategorie A API 598 DIN 3230, stupeň 1 ANSI/FCI 70.2 tř. V. 7

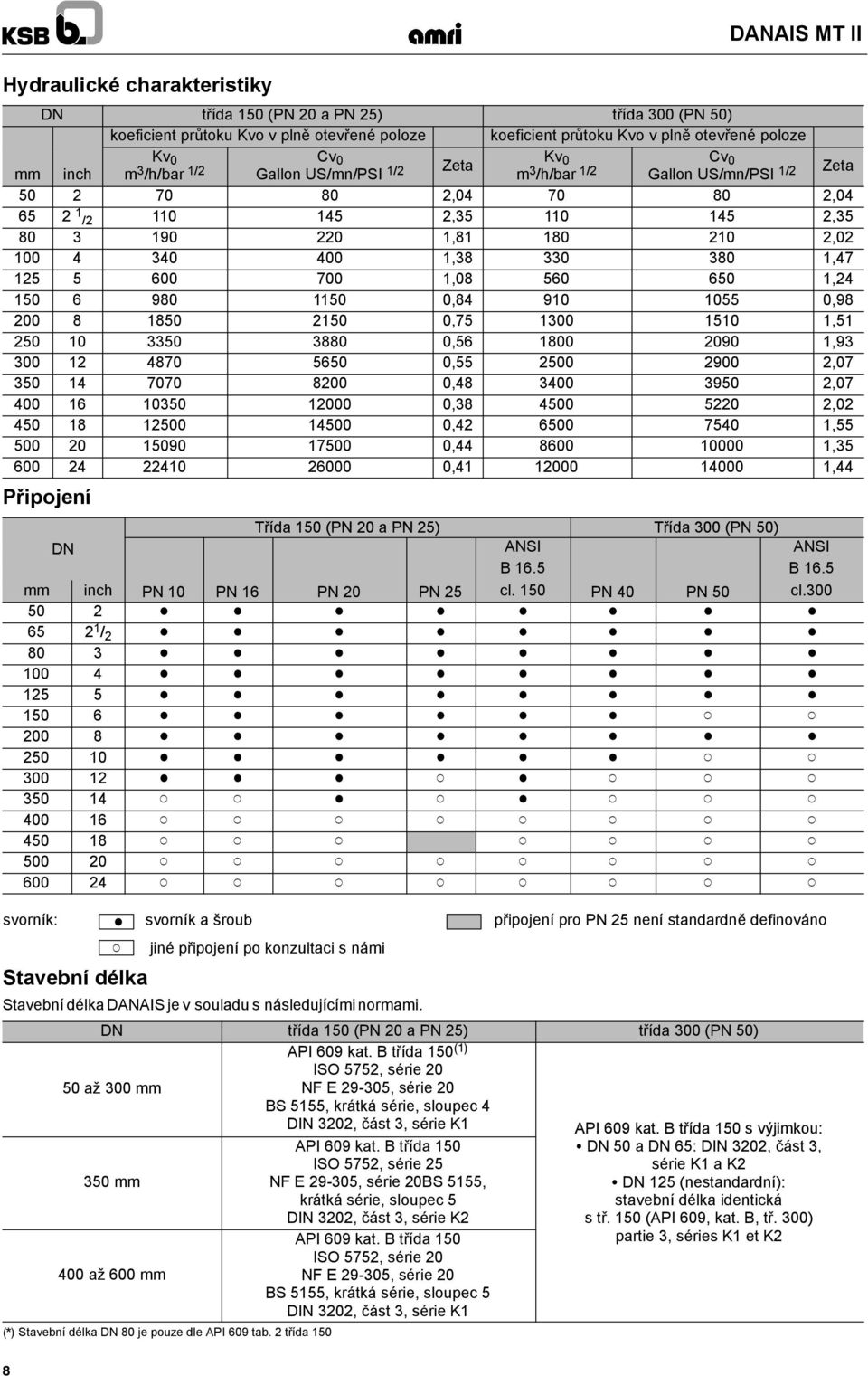

8 Hydraulické charakteristiky DANAIS MT II DN třída 150 (PN 20 a PN 25) třída 300 (PN 50) koeficient průtoku Kvo v plně otevřené poloze koeficient průtoku Kvo v plně otevřené poloze Kv 0 mm inch m 3 /h/bar 1/2 Cv 0 Gallon US/mn/PSI 1/2 Zeta Kv 0 m 3 /h/bar 1/2 Cv 0 Gallon US/mn/PSI 1/2 Zeta , , / , , , , , , , , , , , , , , , , , , , , , , , , , ,44 Připojení Třída 150 (PN 20 a PN 25) Třída 300 (PN 50) DN ANSI ANSI B 1.5 B1.5 mm inch PN 10 PN 1 PN 20 PN 25 cl. 150 PN 40 PN 50 cl D D D D D D D D / 2 D D D D D D D D 80 3 D D D D D D D D D D D D D D D D D D D D D D D D 150 D D D D D D d d D D D D D D D D D D D D D D d d D D D d D d d d d d D d D d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d svorník: D svorník a šroub připojení pro PN 25 není standardně definováno d jiné připojení po konzultaci s námi Stavební délka Stavební délka DANAIS je v souladu s následujícími normami. DN třída 150 (PN 20 a PN 25) třída 300 (PN 50) 50 až 300 mm API 09 kat. B třída 150 (1) ISO 5752, série 20 NF E , série 20 BS 5155, krátká série, sloupec 4 DIN 3202, část3,sériek1 API 09 kat. B třída 150 s výjimkou: 350 mm API 09 kat. B třída 150 ISO 5752, série 25 NF E , série 20BS 5155, krátká série, sloupec 5 DIN 3202, část3,sériek2 S DN 50 a DN 5: DIN 3202, část 3, sériek1ak2 S DN 125 (nestandardní): stavební délka identická s tř. 150 (API 09, kat. B, tř. 300) 400 až 00 mm API 09 kat. B třída 150 ISO 5752, série 20 NF E , série 20 BS 5155, krátká série, sloupec 5 DIN 3202, část3,sériek1 partie 3, séries K1 et K2 (*) Stavební délka DN 80 je pouze dle API 09 tab. 2 třída 150 8

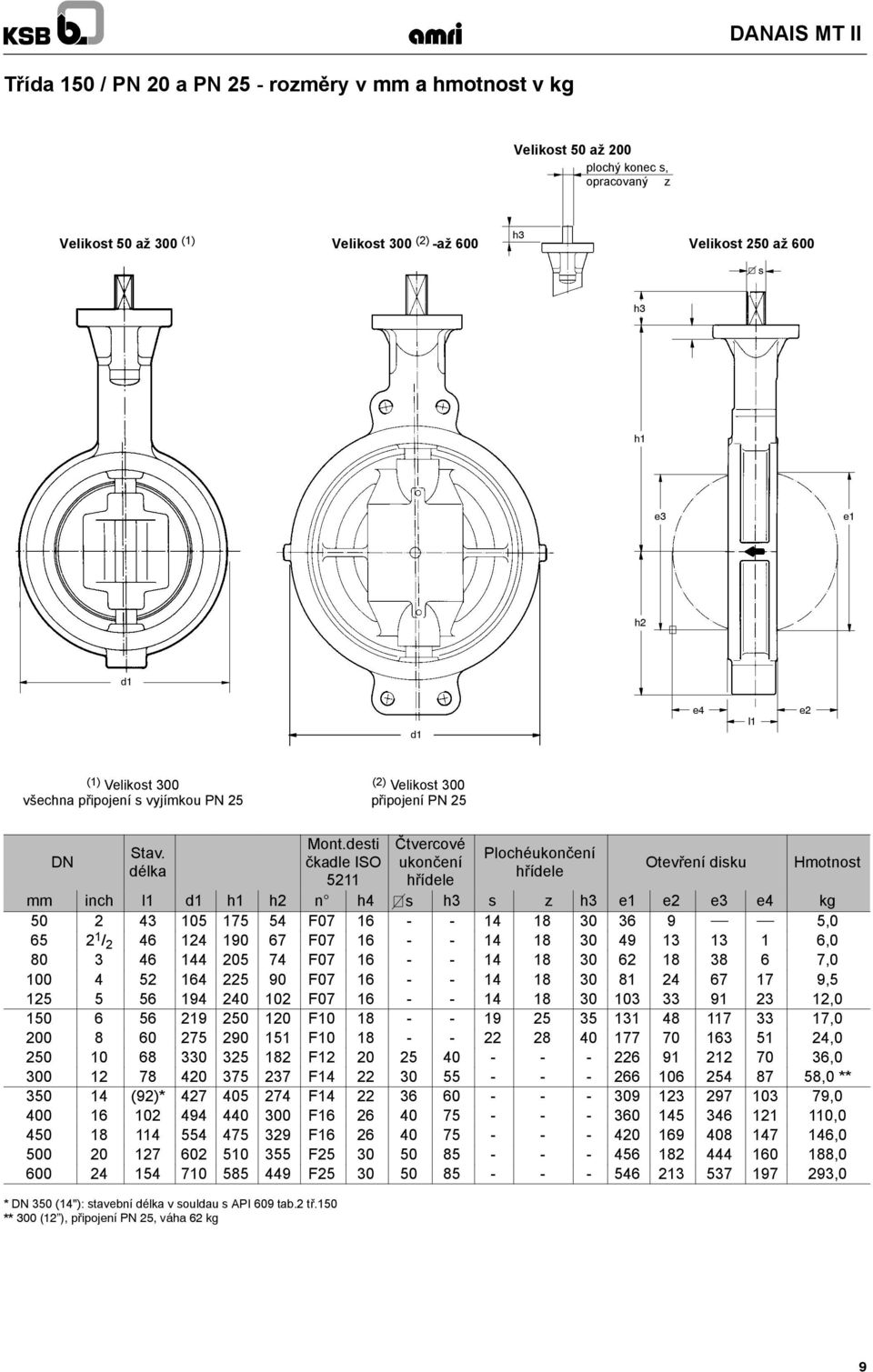

9 Třída 150/PN20aPN25-rozměry v mm a hmotnost v kg Velikost 50 až 200 plochý konec s, opracovaný z Velikost 50 až 300 (1) Velikost 300 (2) -až 00 h3 Velikost 250 až 00 s h3 h1 e3 e1 h2 d1 d1 e4 l1 e2 (1) Velikost 300 všechna připojení s vyjímkou PN 25 (2) Velikost 300 připojení PN 25 DN Stav. délka Mont.desti čkadle ISO 5211 Čtvercové ukončení hřídele Plochéukončení hřídele Otevření disku Hmotnost mm inch l1 d1 h1 h2 n h4 s h3 s z h3 e1 e2 e3 e4 kg F , / F , F , F , F , F , F , F , F ,0 ** (92)* F , F , F , F , F ,0 * DN 350 (14"): stavební délka v souldau s API 09 tab.2 tř.150 ** 300 (12 ), připojení PN 25, váha 2 kg 9

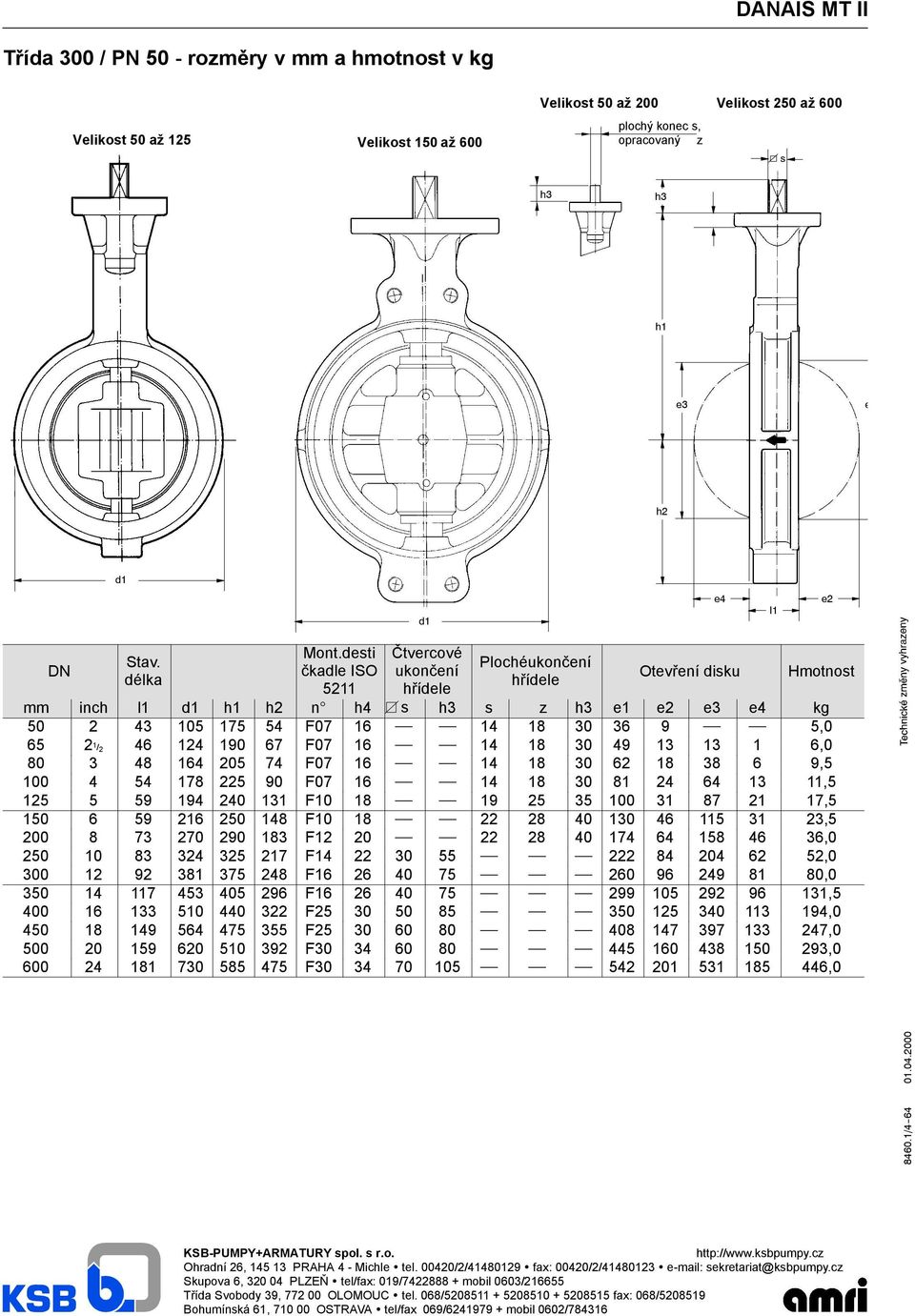

10 Třída 300 / PN 50 - rozměry v mm a hmotnost vkg Velikost 50 až 125 Velikost 150 až 00 Velikost 50 až 200 Velikost 250 až 00 plochý konec s, opracovaný z s h3 h3 h1 e3 e h2 d1 d1 e4 l1 e2 DN Stav. délka Mont.desti čkadle ISO 5211 Čtvercové ukončení hřídele Plochéukončení hřídele Otevření disku Hmotnost mm inch l1 d1 h1 h2 n h4 s h3 s z h3 e1 e2 e3 e4 kg F , / F , F , F , F , F , F , F , F , F , F , F , F , F , / KSB-PUMPY+ARMATURY spol. s r.o. Ohradní 2, PRAHA 4 - Michle tel /2/ fax: 00420/2/ sekretariat@ksbpumpy.cz Skupova, PLZEŇ tel/fax: 019/ mobil 003/2155 Třída Svobody 39, OLOMOUC tel. 08/ fax: 08/ Bohumínská 1, OSTRAVA tel/fax 09/ mobil 002/78431
