Odporový teploměr, typ WTh 26/27/28

Transkript

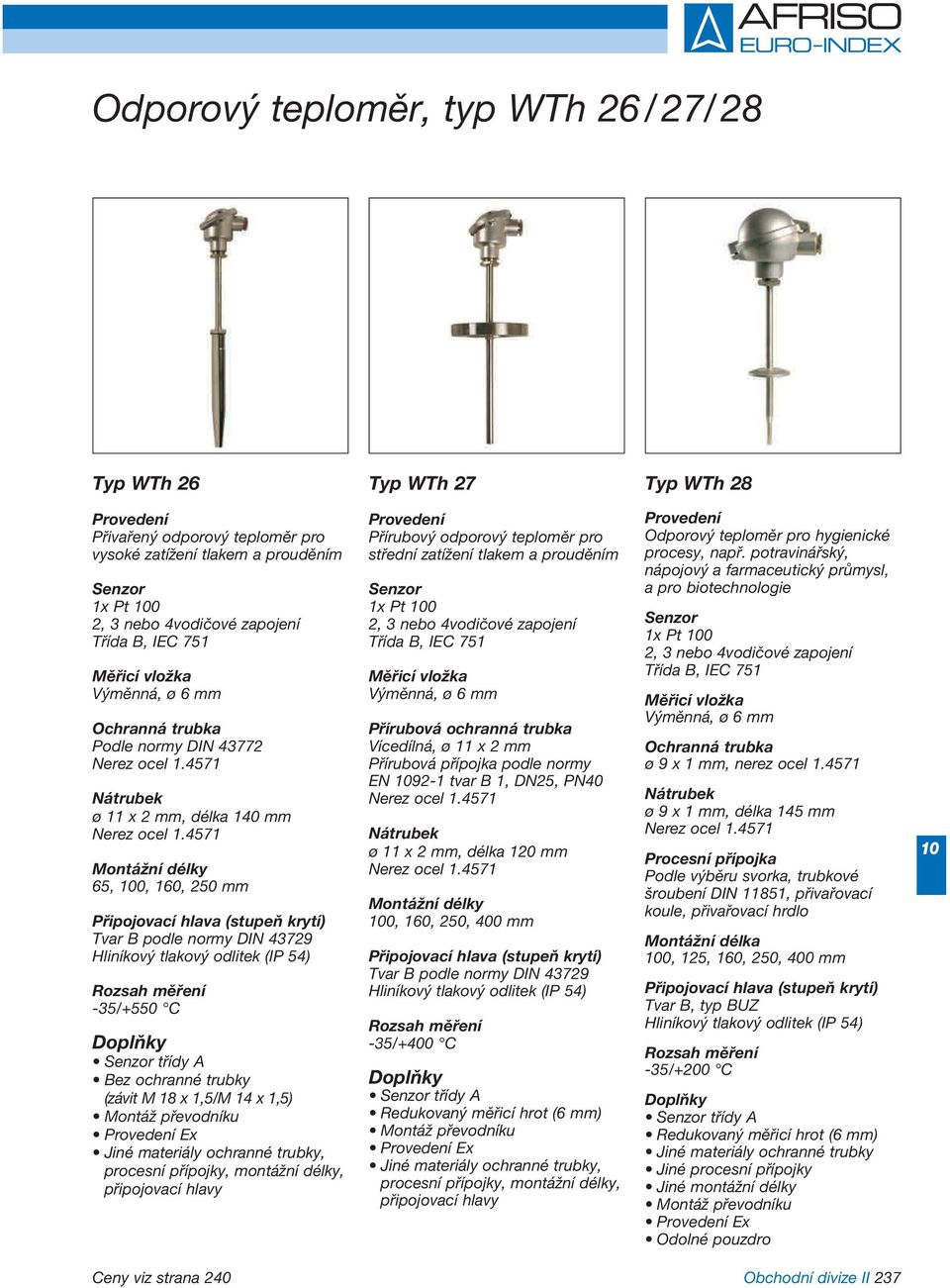

1 Odporový teploměr, typ WTh 26/27/28 Typ WTh 26 Přivařený odporový teploměr pro vysoké zatížení tlakem a prouděním 1x Pt 0 2, 3 nebo 4vodičové zapojení Třída B, IEC 751 Měřicí vložka Výměnná, ø 6 mm Podle normy DIN Nátrubek ø x 2 mm, délka 0 mm Montážní délky 65, 0, 160, 250 mm Připojovací hlava (stupeň krytí) Tvar B podle normy DIN Hliníkový tlakový odlitek (IP 54) -35/+550 C třídy A Bez ochranné trubky (závit M 18 x 1,5/M x 1,5) Montáž převodníku Ex Jiné materiály ochranné trubky, procesní přípojky, montážní délky, připojovací hlavy Typ WTh 27 Přírubový odporový teploměr pro střední zatížení tlakem a prouděním 1x Pt 0 2, 3 nebo 4vodičové zapojení Třída B, IEC 751 Měřicí vložka Výměnná, ø 6 mm Přírubová ochranná trubka Vícedílná, ø x 2 mm Přírubová přípojka podle normy EN -1 tvar B 1, DN25, PN40 Nátrubek ø x 2 mm, délka 0 mm Montážní délky 0, 160, 250, 400 mm Připojovací hlava (stupeň krytí) Tvar B podle normy DIN Hliníkový tlakový odlitek (IP 54) -35/+400 C třídy A Redukovaný měřicí hrot (6 mm) Montáž převodníku Ex Jiné materiály ochranné trubky, procesní přípojky, montážní délky, připojovací hlavy Typ WTh 28 Odporový teploměr pro hygienické procesy, např. potravinářský, nápojový a farmaceutický průmysl, a pro biotechnologie 1x Pt 0 2, 3 nebo 4vodičové zapojení Třída B, IEC 751 Měřicí vložka Výměnná, ø 6 mm ø 9 x 1 mm, nerez ocel Nátrubek ø 9 x 1 mm, délka 5 mm Procesní přípojka Podle výběru svorka, trubkové šroubení DIN 851, přivařovací koule, přivařovací hrdlo 0, 5, 160, 250, 400 mm Připojovací hlava (stupeň krytí) Tvar B, typ BUZ Hliníkový tlakový odlitek (IP 54) -35/+200 C třídy A Redukovaný měřicí hrot (6 mm) Jiné materiály ochranné trubky Jiné procesní přípojky Jiné montážní délky Montáž převodníku Ex Odolné pouzdro Ceny viz strana 240 Obchodní divize II 237

2 Odporový teploměr, typ WTh 26/27/28 Rozměry (v mm) Typ WTh 26 Délka nátrubku (standardní = 0) Typ WTh 27 Délka nátrubku (standardní = 0) příruba DN25 Typ WTh 28 Délka nátrubku (standardní = 5) 9 např.: spojka-připojení 238 Obchodní divize II

3 Odporový teploměr RK: E Typ WTh 25 WTh 26 WTh 27 WTh 28 1x Pt 0 1x Pt 0 1x Pt 0 1x Pt 0 3vodičový, svorka B 3vodičový, svorka B 3vodičový, svorka B 3vodičový, svorka B /čidlo Tvar B Přivařovací ochranná trubka Příruba DN 25/PN 40 Průměr 9 mm podle normy DIN 43772* mm 9 mm Materiál Nátrubek 0 mm 0 mm 0 mm 5 mm Procesní přípojka G 1 /2B Přivařovací ochranná trubka Příruba DN 25/PN 40 Svorka 1 podle normy DIN 43772* Připojovací hlava/ DIN 43729, tvar B, DIN 43729, tvar B, DIN 43729, tvar B, Tvar B, typ BUZ, elektrická přípojka kabelové šroubení kabelové šroubení kabelové šroubení kabelové šroubení -35/+400 C -35/+550 C -35/+400 C -35/+200 C Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 65 mm mm mm mm 250 mm mm Příplatky Za každých dalších mm montážní délky Montáž převodníku** DC -36 V/4 20 ma 1x Pt 0 0 4vodičový 2x Pt 0 2vodičový třídy A Redukovaný měřicí - 0 hrot (ø 6 mm) Svorka DIN 851, DN Aseptické provedení, DN Přivařovací koule - - Přivařovací hrdlo Ex (WTh) Převodník Ex, EEx ib** DC 36 V/4 20 ma * Ochranné trubky z jiných materiálů viz strana 244 ** Platí pro standardní rozsahy měření (-50/+50, 0/50, 0/0, 0/0, 0/0, 0/200, 0/300, 0/400, 0/500 C), jinak příplatek 240 Obchodní divize II

4 Odporový teploměr WTh 30 pro hygienické procesy Použití Pro měření teploty v nádržích nebo potrubích, u kterých jsou požadovány hygienické procesní přípojky a hygienické materiály a zpracování. Díky kompaktní konstrukci a vysoké přesnosti se hodí zejména pro potravinářskou techniku, farmacii a biotechnologie. Popis WTh 30 sestává z robustního pouzdra z nerez oceli s pro - měnlivými procesními přípojkami a měřicí vložkou Pt 0, která je integrována přímo v ochranné trubce. Změna odporu závislá na naměřené teplotě může být přímo snímána nebo na přání zaznamenávána vestavěným měřicím převodníkem a převáděna na výstupní signál 4 20 ma. Elektrické připojení je realizováno kompaktním konektorem M. WTh 30 se vyznačuje zejména těmito vlastnostmi: Hygienický design podle doporučení EHEDG Kompaktní konstrukce Vysoká přesnost Krátká doba odezvy Proměnlivé procesní přípojky Možnost integrace měřicího převodníku Technické údaje -50/+200 C Doba odezvy Podle normy IEC 751, zkouška v tekoucí vodě (bez měřicího převodníku) T 90 = 5,5 s 1x Pt 0, 4vodičové zapojení Třída A, IEC 751 Nerez ocel 1.44, ø 6 mm Montážní délky, 25, 30, 35, 50, 0, 0, 200 mm Pouzdro Nerez ocel, ø 18 mm Stupeň krytí IP 67 (EN 629) Elektrické přípojky Konektor M Nástrčné pouzdro z nerez oceli Procesní přípojky Nerez ocel , podle výběru: G 1 /2B, kónická, kovová utěsněná M x 1,5, kónická, kovová utěsněná Převlečná drážkovaná matice DIN 851 Svorka DIN Svorka ISO 2852 Tri-Clamp Rychlouzávěr Varivent Povrchová drsnost Ra < 0,8 μm Svar < 1,6 μm Provozní tlak Max. 16 bar (Varivent D68 max. bar) Technické údaje měřicího převodníku (na přání) Měřicí převodník vestavěný přímo v nástrčném pouzdře se zalitou elektronikou. -50/+0 C (Konfigurace podle specifikace) Minimální rozpětí K Napájecí napětí DC 35 V Výstupní signál 4 20 ma, 2vodičový Vestavěný měřicí převodník Jiné procesní přípojky Elektrolytické leštění Redukovaný měřicí hrot (ø 4 mm) Výměnná měřicí vložka Jiné montážní délky Přivařovací hrdla Ceny viz strana 243 Obchodní divize II 241

5 Odporový teploměr WTh 30 Rozměry (v mm) a elektrické přípojky Přípojka G 1 /2B Přípojka M x 1,5, kovová utěsněná Přípojka G 1 /2B, utěsněné Přivařovací hrdlo kovové s kontrolním otvorem bez kontrolního otvoru Kuželové hrdlo s převlečnou drážkovanou maticí DIN 851 Svorková přípojka Přípojka Varivent Rd.52x1/6 (DN25) Rd.58x1/6 (DN32) DN 25 G = Rd 52x1/6 DN 32 G = Rd 58x1/6 Tri-Clamp 1 /1 1 D = 31 pro pouzdro Varivent DN a ISO 2852 DN25/38 D = 50 pro pouzdro Varivent DN 25 a 1 DIN DN 25/40 D = 68 pro pouzdro Varivent DN 40-5 s měřicím převodníkem Osazení přípojek bez měřicího převodníku Osazení přípojek s měřicím převodníkem Tepelný odpojovač Aktivní délka Aktivní délka 1 Hnědý 2 Bílý 3 Modrý 4 Černý DC 35 V 0 V 1x Pt ma, 2vodičový 242 Obchodní divize II

6 Odporový teploměr WTh 30 RK: E Typ WTh 30 WTh 30 DK WTh 30 MR WTh 30 CP WTh 30 VT 1x Pt 0 1x Pt 0 1x Pt 0 1x Pt 0 1x Pt 0 4vodičový, svorka A 4vodičový, svorka A 4vodičový, svorka A 4vodičový, svorka A 4vodičový, svorka A /čidlo Průměr 6 mm 6 mm 6 mm 6 mm 6 mm Materiál Nerez ocel 1.44 Nerez ocel 1.44 Nerez ocel 1.44 Nerez ocel 1.44 Nerez ocel 1.44 Procesní přípojka G 1 /2B G 1 /2B kónická, Drážkovaná převlečná Svorka Varivent kovová matice DIN 851 ISO 2852 D = 31 utěsněná DN 25 DN 25 Elektrická přípojka M M M M M konektor konektor konektor konektor konektor -50/+200 C -50/+200 C -50/+200 C -50/+200 C -50/+200 C L1 Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. mm mm mm mm mm mm mm mm Příplatky Cena Cena Cena Cena Cena Vestavěný měřicí převodník 4 20 ma* Redukovaný měřicí hrot ø 4 mm Procesní přípojka M x 1,5, kónická - bez příplatku DIN 851 DN Svorka ISO DN bez příplatku - Svorka DIN DN bez příplatku - Svorka DIN DN Tri-Clamp Tri-Clamp 1 1 / Varivent D= Varivent D= Příslušenství Obj. č. Cena Přivařovací hrdlo pro G 1 /2B kónickou, kovovou utěsněnou, bez kontrolního otvoru Přivařovací hrdlo pro G 1 /2B kónickou, kovovou utěsněnou, s kontrolním otvorem * Uveďte požadovaný rozsah měření: 0/+0 C, 0/+0 C, -50/+0 C (vždy odpovídající 4 20 ma) Obchodní divize II 243
