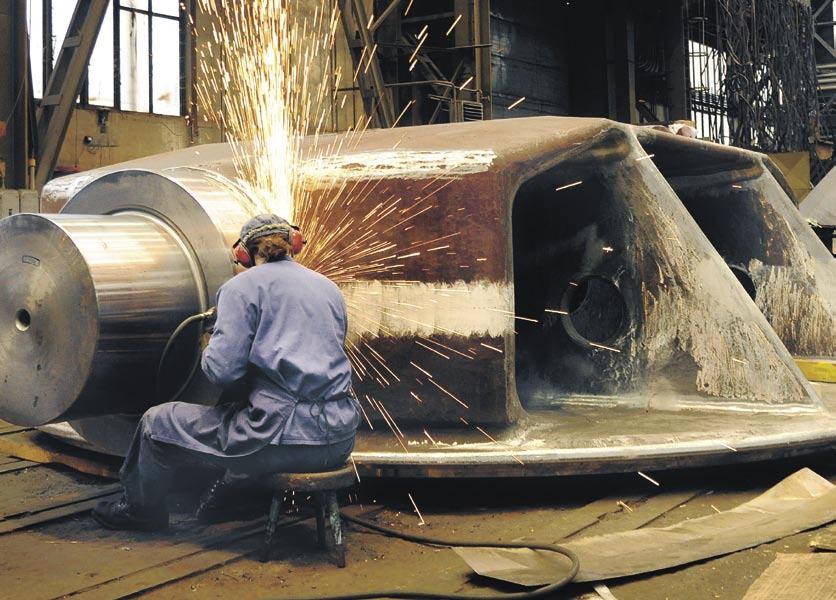

1 Reliable hydro PoWer

2 ČKD Blansko Holding, a. s. ČKD Blansko Holding is ranked among most traditional Czech engineering companies / Origins of engineering manufacturing 1904 / Origins of water turbines manufacturing 1951 / Origins of vertical lathes manufacturing 2007 / CKD Blansko Small Hydro founded 2010 / Integration to the JSC TYAZHMASH Group ČKD Blansko Holding, a. s. patří mezi nejtradičnější české strojírenské společnosti / Počátky strojírenské výroby 1904 / Počátky výroby vodních turbín 1951 / Počátky výroby svislých soustruhů 2007 / Vznik ČKD Blansko Small Hydro 2010 / Integrace do skupiny JSC ŤAŽMAŠ Company CKD Blansko is certified / ČKD Blansko Holding, a. s. je certifikován EN ISO 9001 : 2000 Certificate of Management System since 1994 / Certifikát systému managementu od roku 1994 EN ISO Process in progress, certification in the middle of 2010 / Přípravná fáze, certifikace v polovině roku 2010 More than 100 years experience in the field of water turbines. Více než 100 let zkušeností v oboru vodních turbín.

3 Company Program / Výrobní program Water Turbines / Vodní turbíny Large Hydro Small Hydro Hydro-Mechanical Equipment / Hydrotechnická zařízení Spherical Valves / Kulové uzávěry Butterfly Valves / Klapkové uzávěry Other Valves / Ostatní uzávěry Other equipment / Ostatní zařízení Water Machinery Research Institut / Výzkumný ústav vodních strojů Turnkey Projects / Projekty na klíč We offer / Nabízíme New Installations / Nové instalace Upgradings / Modernizace Refurbishments / Rekonstrukce Overhauls / Opravy Phases / Fáze Hydraulic Research / Hydraulický vývoj Design Department / Projekce a konstrukce Special Processes Qualification / Kvalifikace zvláštních procesů Production Process Specification / Technologická příprava výroby Manufacturing and Testing / Výroba a zkoušky Workshop Assembly, Site Erection / Montáž ve výrobě i na stavbě Commissioning and Training / Uvedení do provozu a zaškolení Iceland R Mexico Cuba Vietnam Ethiopia Peru Australia Argentina Total installed output MW in 31 countries. Celkový instalovaný výkon MW ve 31 zemích. New Zealand

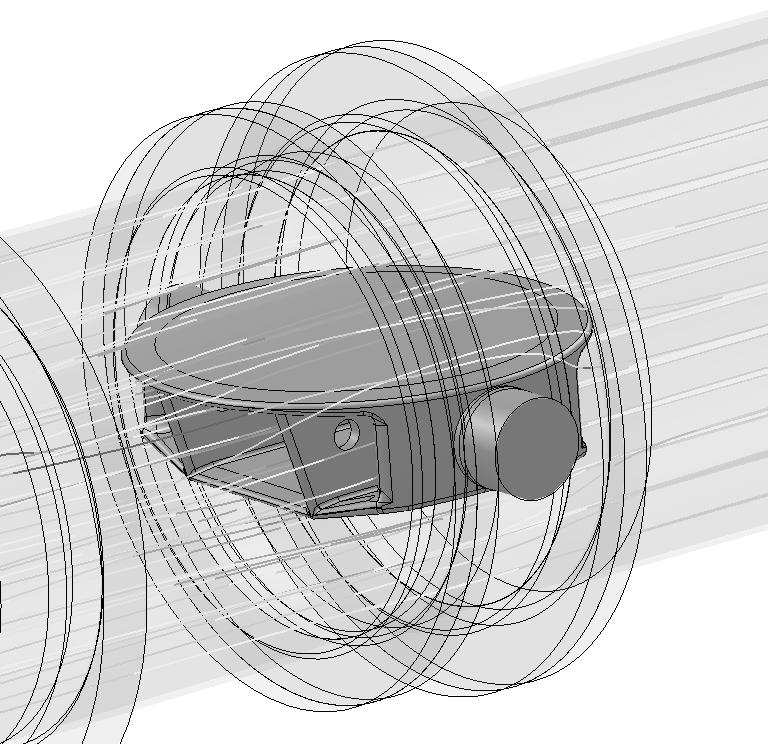

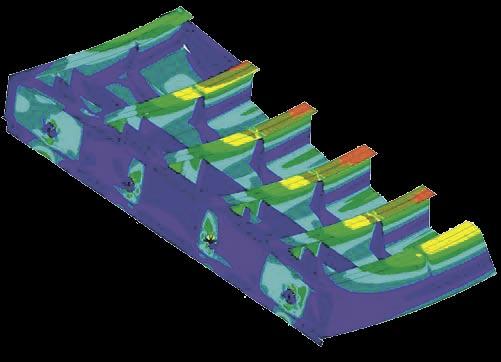

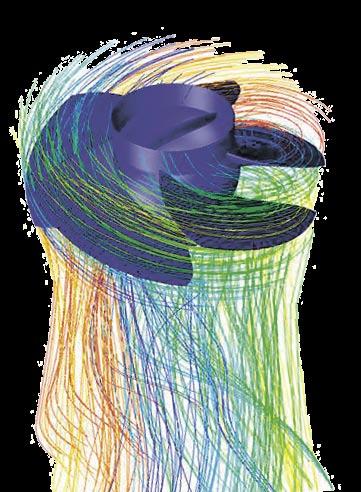

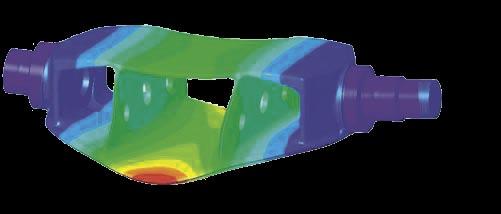

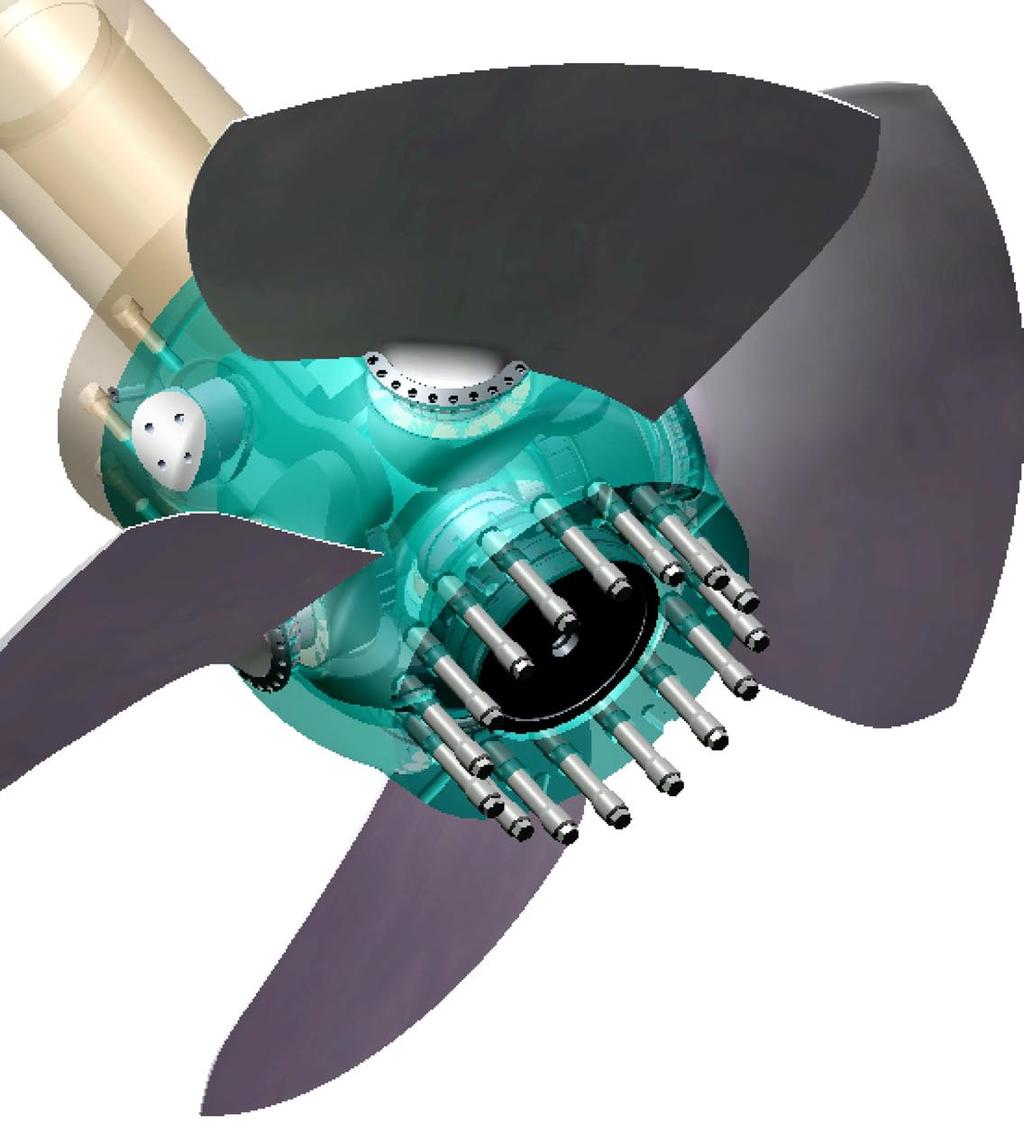

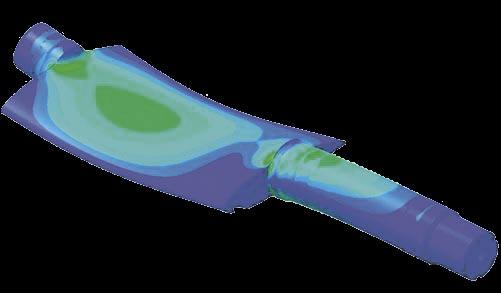

4 Design Department / Projekce a konstrukce The design solutions integrate / Konstrukce ve svých řešeních spojuje Customer satisfaction requirements / Požadavky spokojeného zákazníka Applied Mechanics Department / Aplikovaná mechanika CFD computations of valves (SolidWorks Flow Simulation). / Výpočty proudění v uzávěrech. Strength, stiffness and fatigue life evaluation of structures. / Posuzování pevnosti, tuhosti a životnosti konstrukcí. Finite Element Method (SolidWorks Simulation Premium, Cosmos/M) is used to determine the state of stress and strain of structures. / Pro určení stavu napjatosti a deformací konstrukcí je využívána metoda konečných prvků (SolidWorks Simulation Premium, Cosmos/M). Methods of fracture mechanics are used for evaluation of fatigue strength and life of structures. / Pro hodnocení únavové životnosti konstrukcí jsou využívány metody lomové mechaniky. Increase of usable properties upon the execution of repairs and supply of spare parts / Zvýšení užitných vlastností při realizaci oprav a dodávek náhradních dílů Implementation of the latest trends in the area of developing hydraulic profiles CFD / Implementaci nejnovějších trendů v oblasti vývoje hydraulických profilů CFD Design optimization by means of FEM calculations / Optimalizaci konstrukce pomocí výpočtů FEM Latest knowledge in the development of technological processes / Nejnovější poznatky v rozvoji technologických procesů Compliance with legislative requirements / Splnění legislativních požadavků Assurance of safety and reliability / Zajištění bezpečnosti a spolehlivosti Easy handling and operation / Snadnou manipulaci a obsluhu Environmental friendliness during production and operation / Šetrnost k životnímu prostředí při výrobě i provozu

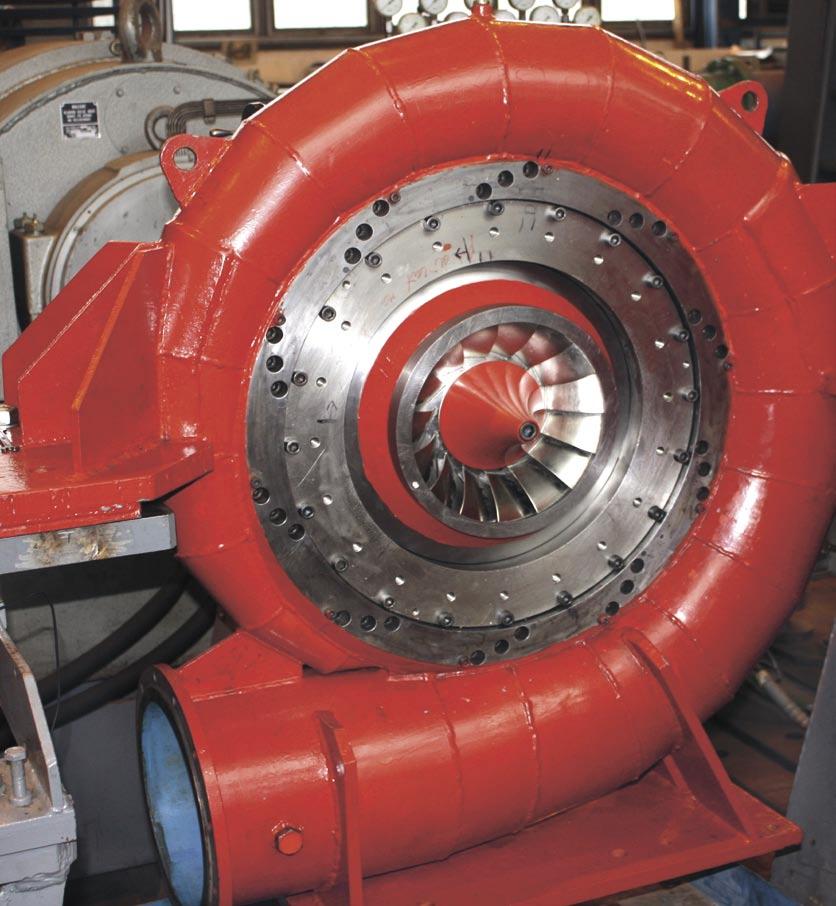

5 Water Machinery Research Institut / Výzkumný ústav vodních strojů Development of Turbine Hydraulic Profiles / Vývoj hydraulických profilů turbín Hydraulic Laboratory / Hydraulická zkušebna Calibration of Flow Meters / Kalibrace průtokoměrů Type / Typ Head / Spád (m) Output / Výkon (MW) Kaplan Francis Diameter / Průměr (m) Water Turbines / Vodní turbíny Francis rev Pelton Deriaz

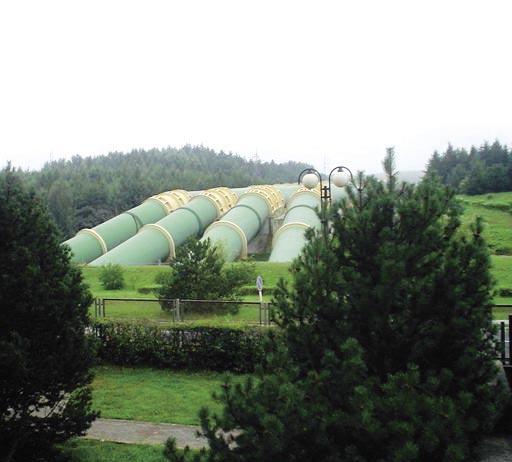

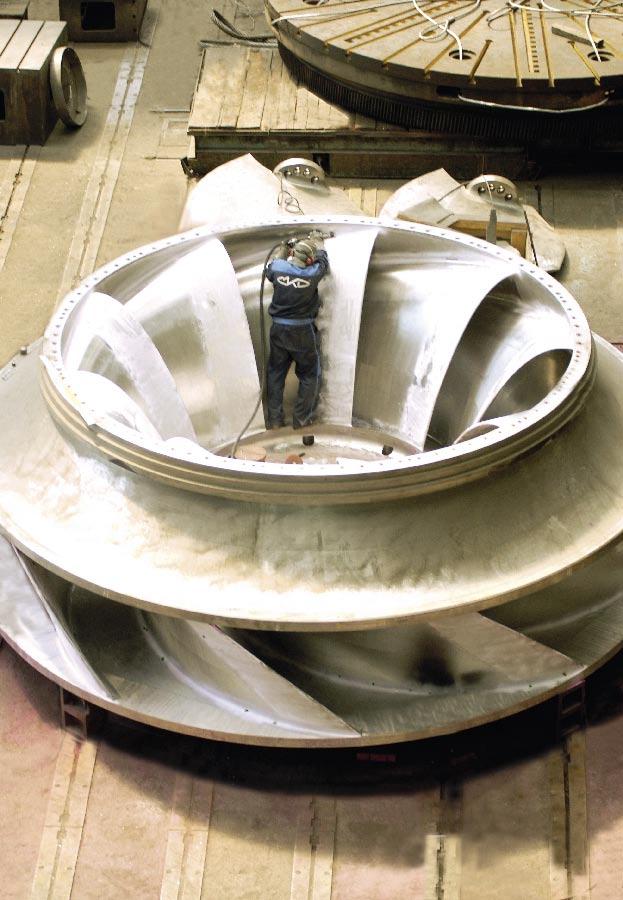

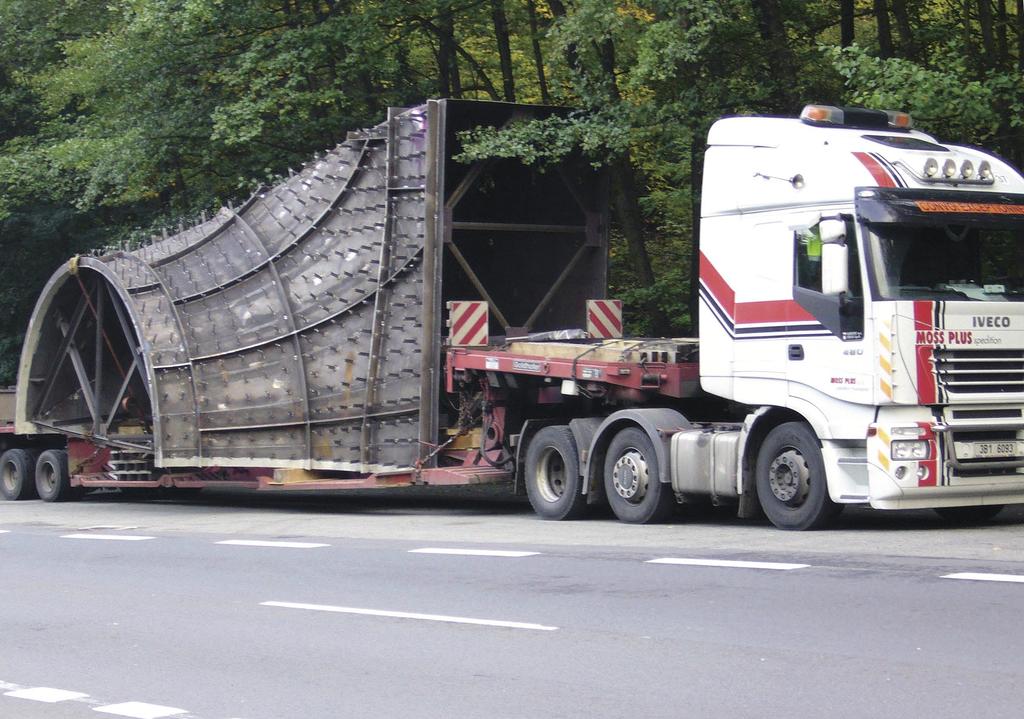

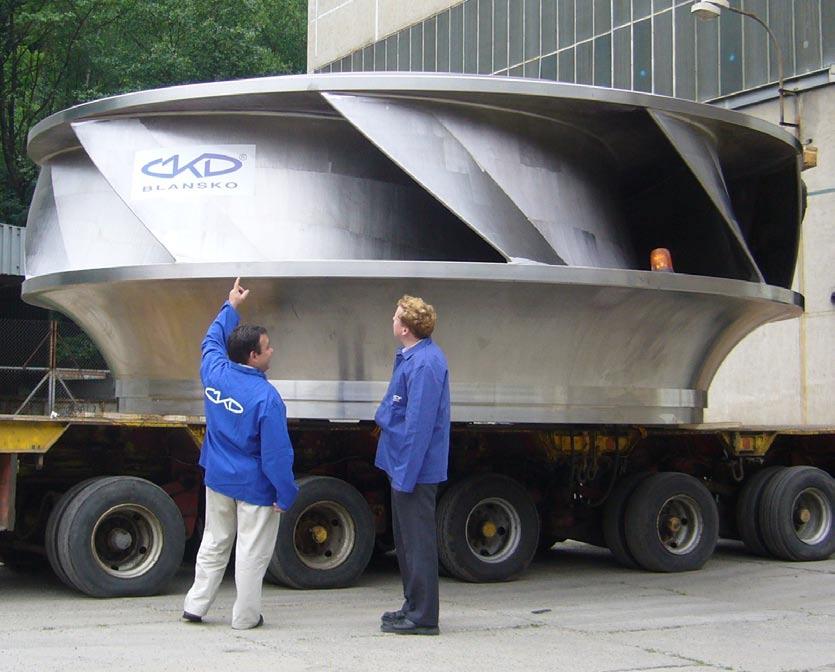

6 Typical Projects / Typické projekty Vertical Kaplan Eldforsen, Sweden / Eldforsen, Švédsko New Installation / Nová instalace Head / Spád: 9.7 m Output / Výkon: MW Runner Diameter / Průměr kola: 3.95 m Number of Units / Počet soustrojí: 1 Francis Reversible Zarnowiec, Poland / Žarnowiec, Polsko Upgrading (New Runner) / Modernizace (nové oběžné kolo) Head / Spád: 121/127.1 m Output / Výkon: MW Runner Diameter / Průměr kola: 6 m Number of Units / Počet soustrojí: 4

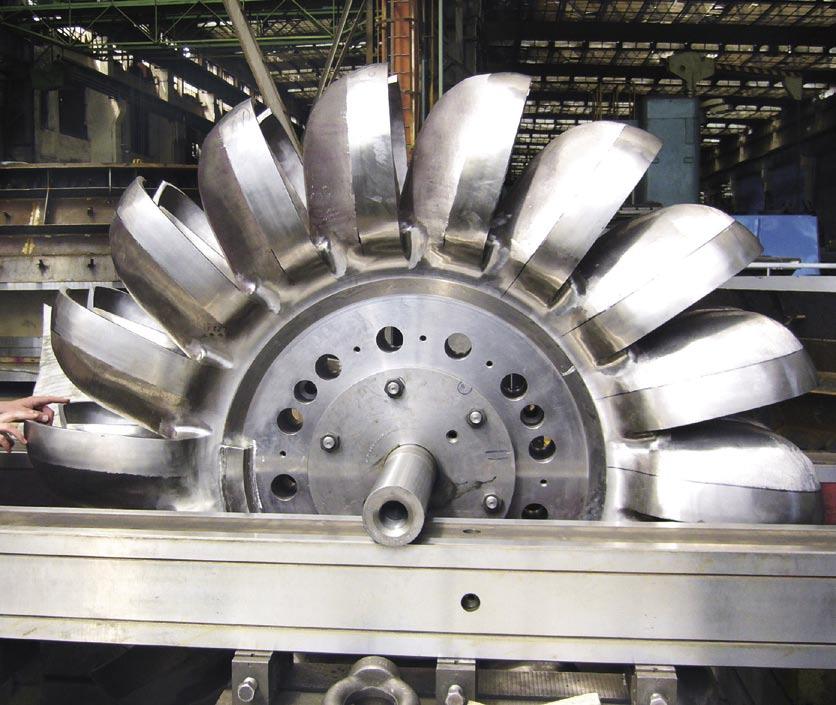

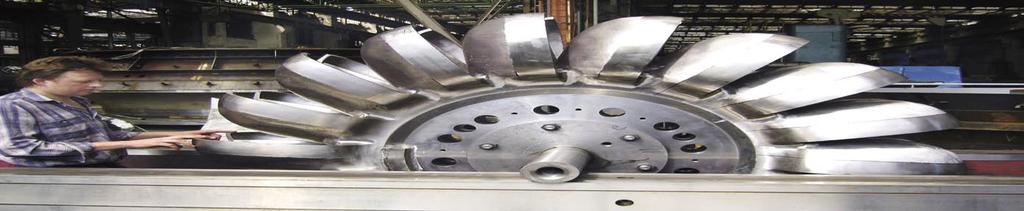

7 Pelton Patikari, India / Patikari, Indie New Installation / Nová instalace Head / Spád: 370 m Output / Výkon: MW Runner Diameter / Průměr kola: 1.53 m Number of Units / Počet soustrojí: 2 Vertical Kaplan Horná Streda, Slovakia / Horná Streda, Slovensko Refurbishment / Rekonstrukce Head / Spád: 17.3 m Output / Výkon: 13.6 MW Runner Diameter / Průměr kola: 3.75 m Number of Units / Počet soustrojí: 1

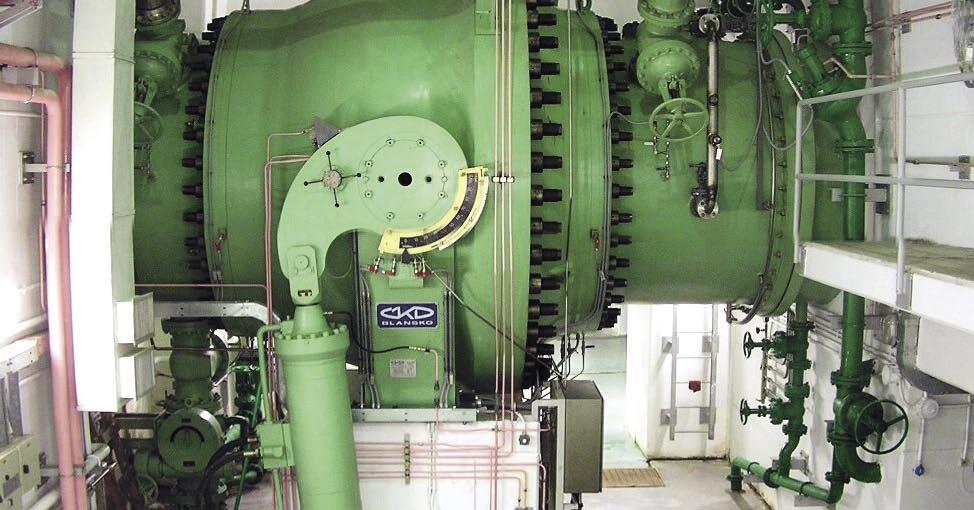

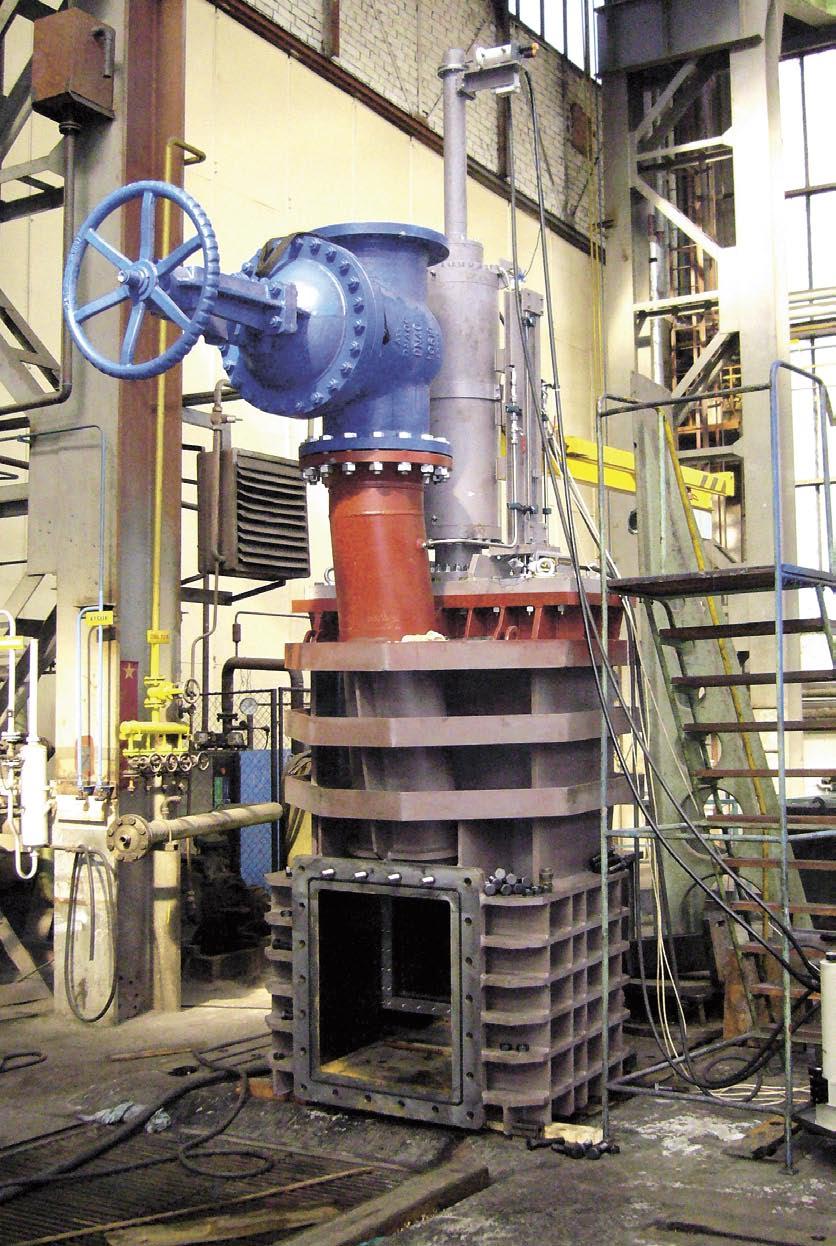

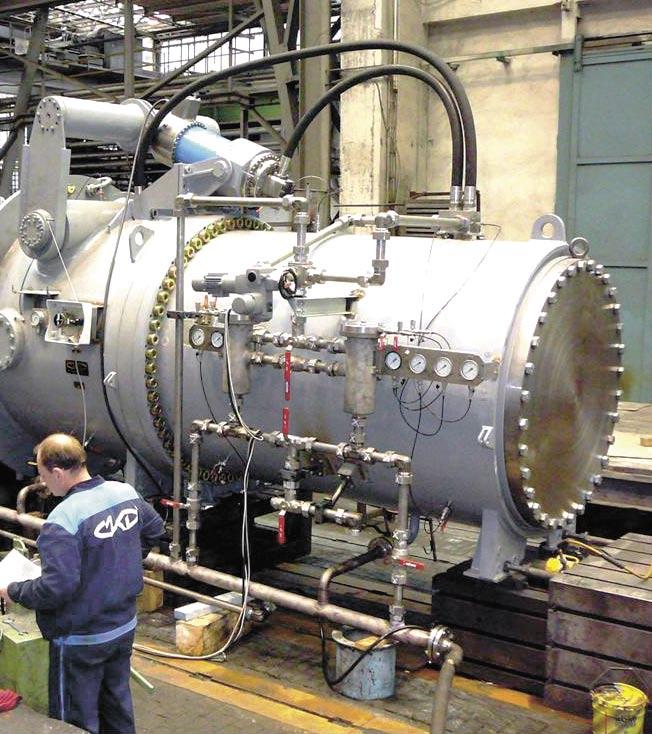

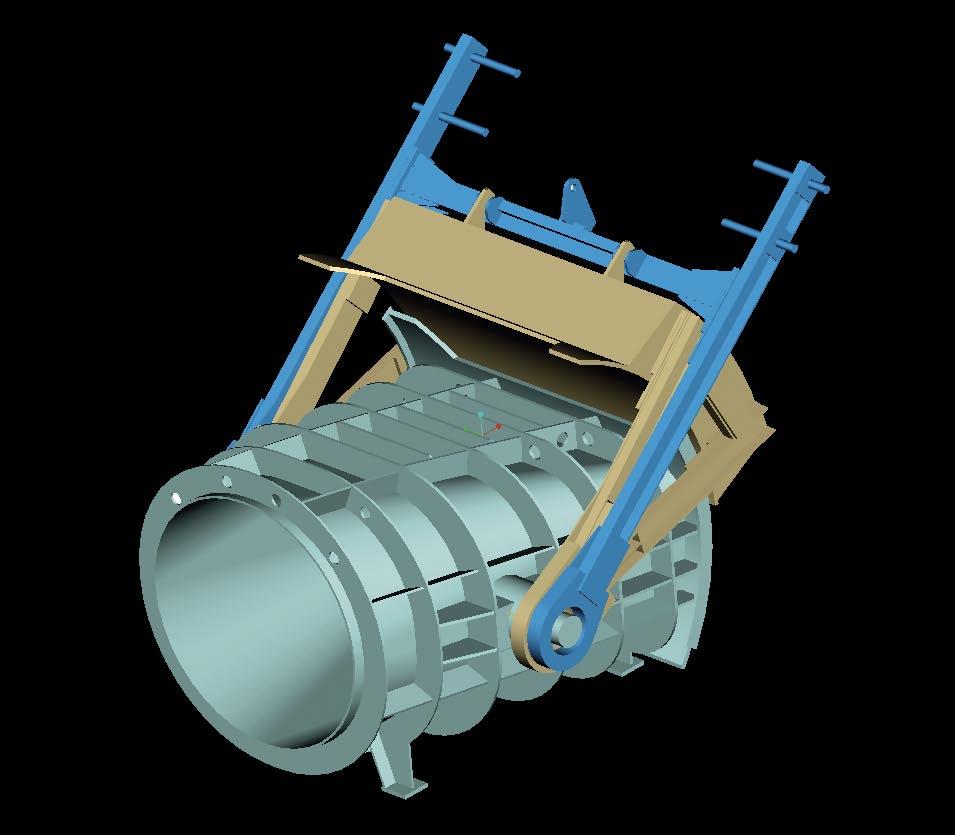

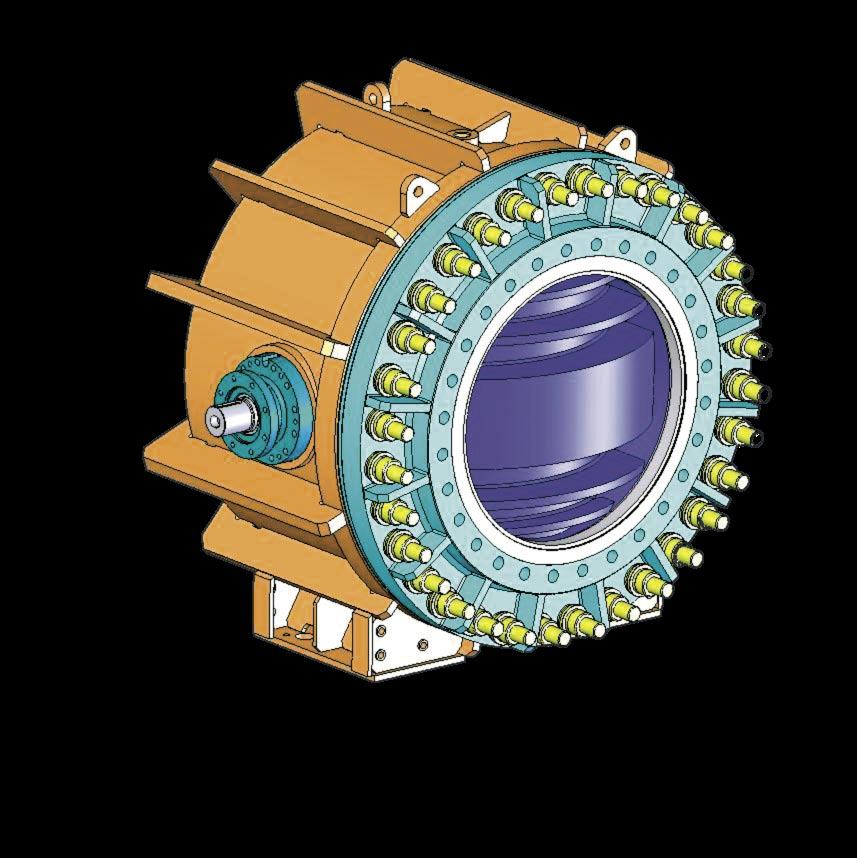

8 Hydro- Mechanical Equipment / Hydrotechnická zařízení Product / Produkt Application / Použití DN (mm) PN (bar) Spherical Valves / Kulové uzávěry Butterfly Valves / Klapkové uzávěry In hydro power plants / Pro vodní energetiku For water supply, thermal and nuclear power plants / Pro vodárenství, tepelné a atomové elektrárny For hydro power plants / Pro vodní energetiku Product / Produkt Application / Použití Basic Technical Parameters / Základní technické parametry Synchronous Valves / Synchronní ventily Poly Jet Valves / Uzávěry typu Poly Jet Fixed Cone Valves (Howel Bunger) / Rozstřikovací uzávěry Hollow Jet Valves / Uzávěry typu Hollow Jet Knife Gate Valves / Nožová šoupátka Radial Gates / Segmentové uzávěry Air-Inlet Valves / Zavzdušňovací ventily Flow regulation in turbine by-pass / Regulace průtoku v obtoku turbíny Flow regulation with water energy dissipation (pipeline or pipeending valves) / Regulace průtoku s mařením energie vody (potrubní nebo koncové úzávěry) Flow regulation with energy dissipation (pipeending valves) / Regulace průtoku s mařením energie vody (koncové uzávěry) Flow regulation with energy dissipation (pipeending valves) / Regulace průtoku s mařením energie vody (koncové uzávěry) Flow closing to balance pressures during revisions or direct closing to full flow (pipeline valves) / Uzavření průtoků do vyrovnaných tlaků při revizích nebo přímá zavírání do plného průtoku (potrubní uzávěry) Flow regulation for bottom water outlets of dams (pipeending valves) / Regulace průtoku pro spodní výpusti vody z přehrad (koncové uzávěry) For fast air intake into the conduit during water flow restriction or breakdown / Pro rychlý přísun vzduchu do potrubí při omezení nebo přerušení průtoku vody DN , PN 6-63 According to customer requirements / Dle požadavků zákazníka (DN , PN ) DN , PN According to customer requirements / Dle požadavků zákazníka (DN , PN ) DN , PN DN , PN DN , PN 6 16

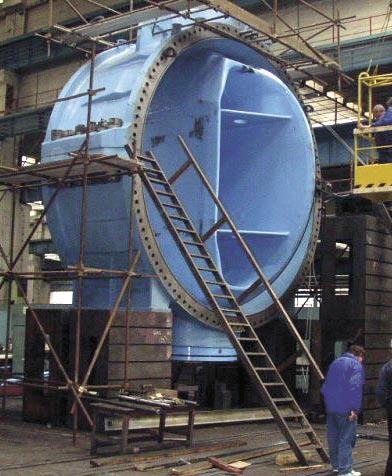

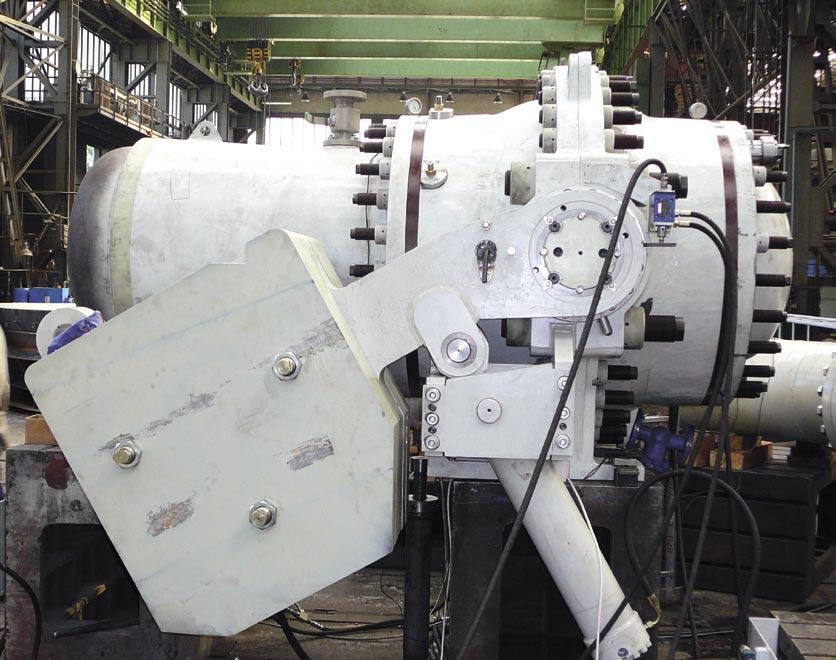

9 Typical Projects / Typické projekty Spherical Valves / Kulové uzávěry Patikari, India / Patikari, Indie DN: 800 PN: 43.4 Number / Počet: 2 Butterfly Valves / Klapkové uzávěry Dalešice, Czech Republic / Dalešice, Česká republika DN: 5400 PN: 13/16 Number / Počet: 4 Other Valves / Ostatní uzávěry Trollheim, Norway / Trollheim, Norsko By-pass System with Valves / Obtokový systém s uzávěry DN: 1100/1300 PN: 46/6 Number / Počet: 1

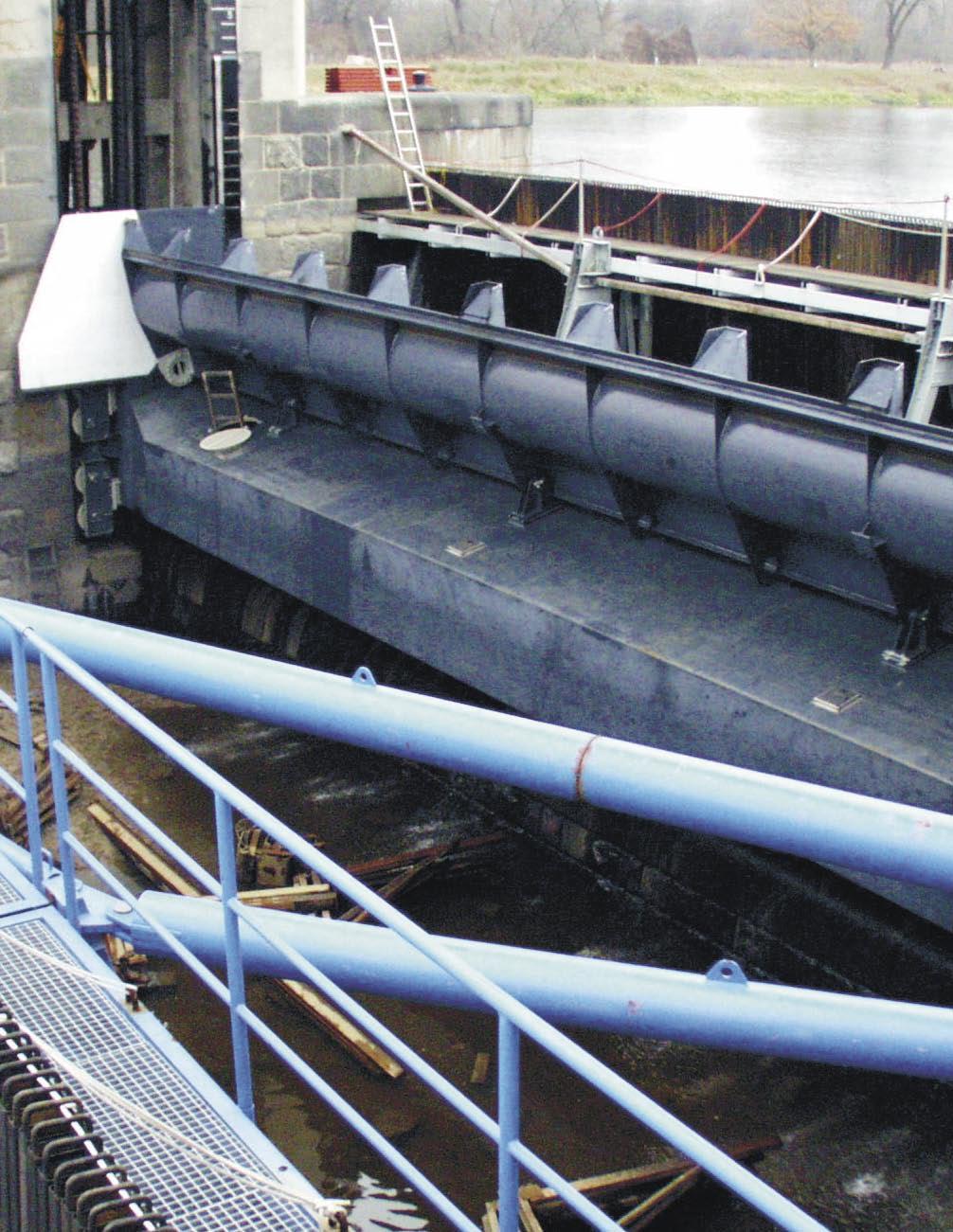

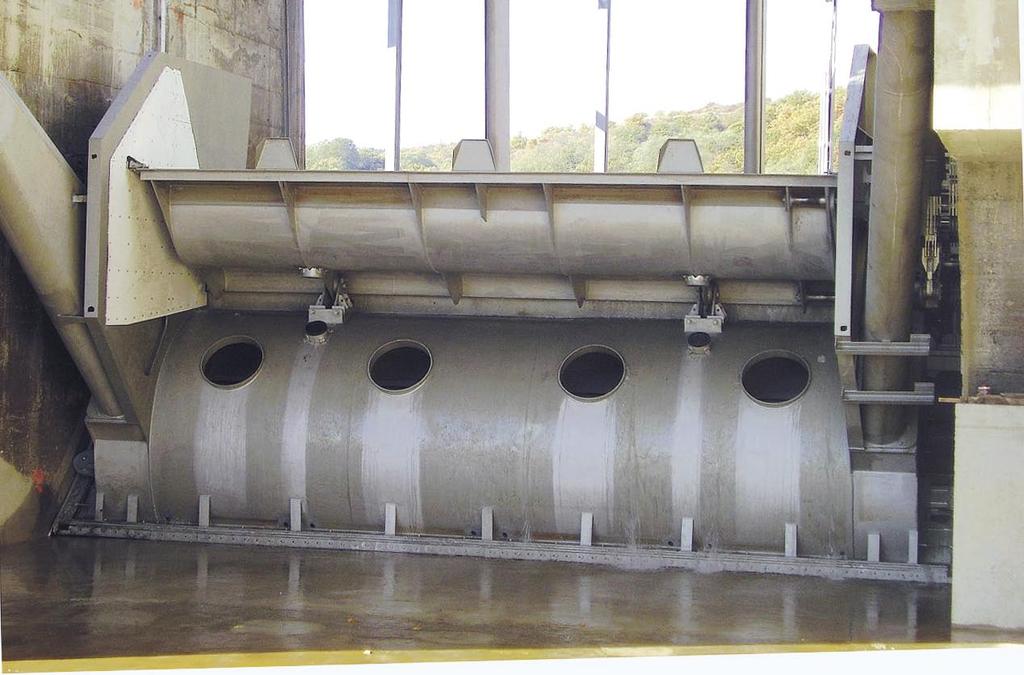

10 Other Equipment / Ostatní zařízení Weir Flaps, Radial Gates, Lock Gates, Chamber Gates, Quick Closing Gates, Trash Racks, Trash Rack Rakes, Sluice Gates, Emergency Stop Logs, Barriers, Lifting Devices for Hydro- Mechanical Equipment / jezové klapky, jezové segmenty, vrata plavebních komor, komorové uzávěry, rychlouzávěry, česle, čistící stroje česlí, stavidlové uzávěry, hradidla, nouzová hrazení, zdvihací zařízení pro hydrotechniku

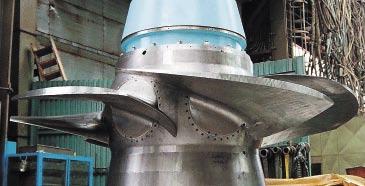

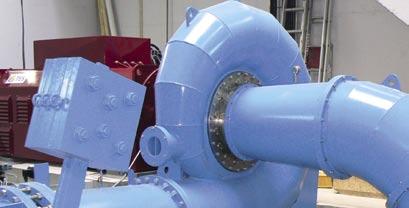

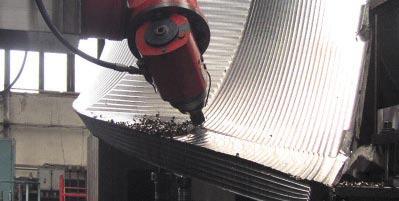

11 Information about the holding / Informace o holdingu Large Hydro the quality of our products comes from more than hundred years specialization in the field of water turbines and hydromechanical equipment. We are able to fulfill most demanding requirements of customers. Hydro kvalita našich výrobků pramení z více než stoleté specializace v oboru vodních turbín a hydrotechnických zařízení. Jsme schopni vyhovět nejnáročnějším požadavkům zákazníků. Small Hydro in autumn 2007 a new company was established and continues in the tradition of manufacturing of water turbines and hydromechanical equipment for small water power stations. The company specializes in turbines with output between 200 kw and 12 MW. The Project and Design departments boast a team of experts with many years of experience in the water turbine industry. Small Hydro na podzim roku 2007 byla založena nová společnost navazující na tradici dodávek vodních turbín a hydrotechnických zařízení pro malé vodní elektrárny. Zaměření společnosti je na dodávky nových turbín o výkonu od 200 kw do 12 MW. V projekci a v konstrukci pracuje tým odborníků s mnohaletou praxí v oboru vodních turbín. Water Machinery Research Institut we carry out the activities as development of turbine hydraulic profiles, testing in hydraulic laboratory and calibration of flow meters. Výzkumný ústav vodních strojů provádíme vývoj hydraulických profilů turbin, měření na hydraulické zkušebně, kalibraci průtokoměrů. Machine-Works our manufacture section is represented by the CKD Blansko Strojírny, a.s. Strojírny mimo tyto tři strategické oblasti jsme díky našim technologickým možnostem schopni dodávat speciální opracované svařence o vysokých hmotnostech a značných rozměrech.
