Všechny hydraulické a mazací systémy vyžadují maximální výkon zařízení s minimálními prostoji a dlouhodobou spolehlivostí.

Transkript

1

2 Všechny hydraulické a mazací systémy vyžadují maximální výkon zařízení s minimálními prostoji a dlouhodobou spolehlivostí.

3 MIKROFILTRACE KLEENOIL Mikrofiltrační systémy KLEENOIL byly vyvinuty pro údržbu hydraulických a mazacích olejů pomocí technologie bypass. Hloubkové čištění KLEENOIL odfiltruje škodlivé mechanické znečištění do velikosti 1 mikronu a 99,5% vody. Systém údržby oleje KLEENOIL představuje nejlepší způsob jak zpomalit proces stárnutí oleje, prodloužit intervaly jeho výměny a chránit konstrukční prvky před opotřebením. Prodloužené intervaly výměny oleje znamenají také úsporu ropných rezerv a tím i nižší produkci upotřebených olejů - aktivní příspěvek k ochraně životního prostředí.

4 VÝHODY UŽÍVÁNÍ MIKROFILTRACE KLEENOIL Zřetelné snížení mechanického opotřebení stroje Delší životnost komponentů Stárnutí oleje způsobené oxidačními nebo katalytickými reakcemi je výrazně sníženo Předčasné poruchy strojů jsou omezeny na minimum Vyšší spolehlivost strojů Intervaly mezi výměnami oleje jsou značně prodlouženy Ochrana přírodních zdrojů a snížení dopadu na životní prostředí Snížení provozních nákladů!

5 ČISTŠÍ OLEJ = NIŽŠÍ NÁKLADY Provozní náklady stroje jsou značně ovlivněny kontaminací jeho maziv a tlakových kapalin. I za předpokladu, že se hodnota stroje zvýší s dodatečně instalovanou mikrofiltrací KLEENOIL, jeho provozní náklady se sníží na úroveň, která je pod průměrnou očekávanou úrovní. S FILTRACÍ KLEENOIL BEZ FILTRACE KLEENOIL Náklady Průměrné náklady Mikrofiltrace KLEENOIL minimalizuje poruchy stroje, výpadky výroby a nutné opravy. Zlepšením celkové hospodárnosti, pohotovosti i spolehlivost stroje, dochází k výraznému snížení provozních nákladů. Životnost stroje

6 KONTAMINACE OLEJE Hydraulický olej v systémech bývá často znečištěný, což způsobuje až 80% výkonnostních problémů strojů. Pouhou výměnou oleje se ze systému veškerá kontaminace neodstraní, jelikož velkou část znečištění lze nalézt v přímo v systému. V hydraulickém čerpadle jsou částice nečistot rozmělněné na prášek a je obtížné je odfiltrovat pouze za pomocí běžného systémového filtru. To má za následek zvýšené opotřebení všech povrchů, které jsou chráněny pouze olejovým filmem.

7 VELIKOST ČÁSTIC 75 µm Lidský vlas Většina částic znečištění oleje, které mohou poškodit stroj, není viditelná pouhým okem. Nutnost filtrace oleje až do 1 mikronové filtrační jemnosti vyplývá ze skutečnosti, že nejužší části hydraulických čerpadel, regulačních ventilů, těsnících ucpávek aj., jsou velikosti pouze jeden nebo několik mikronů. Nečistoty v kapalině mezi dvěma třecíma plochama 45 µm Viditelnost lidského oka 45 µm 20 µm Viditelnost lidského oka Jemnost filtrace bežného systémového filtru 8 µm krvinka 1 µm KLEENOIL mikrofiltrace

8 KONTAMINACE PEVNÝMI ČÁSTICEMI 48 x zvětšení 1 měřítko = 45 µm Původ částic: rez a opotřebené částice Původ částic: poškození částice bronzu, mosazi nebo mědi Následek: vysoké opotřebení a poruchy na čerpadlech a ventilech Následek: hrozící úplné zhroucení, vysoké opotřebení, poruchy čerpadel a ventilů, poškození těsnění Původ částic: produkty stárnutí oleje Původ částic: silikát (křemen), znečištění okolí (větrání) Následek: hromadění nečistot, blokování filtrů a selhání systému Následek: poruchy systému a vysoké opotřebení součástek, vysoké opotřebení těsnění Původ částic: řezání kovů Původ částic: textilní vlákna (čistící hadřík), montážní znečištění, atd. Následek: vysoké opotřebení a poruchy na čerpadlech a ventilech, poškození těsnění Následek: ucpání trysek, úniky na ventilech

9 TŘÍDA ČISTOTY dle ISO 4406 a NAS 1638 Výsledky použití mikrofiltracekleenoil KLEENOIL Výsledky přispří použití mikrofiltrace 100 x zvětšení 1 zn. měřítka = 10 µm

10 ISO 4406 Počet částeček na 100 ml 4 µm 6 µm 14 µm 12/10/ /10/ Počet částeček na 100 ml NAS 1638 NAS 1638 Znečištění (ACFD) 2-5 µm 5-15 µm µm µm µm > 100 µm mg/l , , /10/ /11/ /12/ /13/ /14/ /14/ /15/ /16/ /17/ /18/ Výsledky při použití KLEENOIL Mikrofiltrace Min. požadované třídy čistoty pro vysokotlaké systémy/ servopohony 0,1 21/19/ /20/ /20/ /20/ /21/ , Vysoce znečištěno Poruchy nevyhnutelné!

11 KONTAMINACE VODOU Nejčastější příčinou znečištění vody olejem během provozu je kondenzace vzduchu. Voda se může dostat do oleje skrz otvory v nádrži nebo přes opotřebované válce a těsnění. Obsah vody v oleji > 0,1%: Podporuje korozi Urychluje proces stárnutí oleje Zhoršuje mazací vlastnosti oleje Zkracuje životnost těsnících materiálů Zhoršuje filtrovatelnost PŘED PO Použití mikrofiltrace KLEENOIL na znečištěném oleji

12 NA TRVANLIVOST A ŽIVOTNOST LOŽISEK Zbývající doba skladování ÚČINKY PODÍLU VODY V OLEJI Druh kapaliny Hodnota u nového oleje (neškodná) Max. přípustná hodnota Doporučení filtrace HLP, HVLP ppm 500 ppm > 400 ppm HEES, HETG, HEPR ppm ppm > 900 ppm

13 FILTRAČNÍ PRVKY Filtrační vložky KLEENOIL jsou vyrobeny z dlouhé vláknité celulózy, polypropylenu a polyesteru. Jejich funkce je založena na hloubkové sedimentaci, kdy je olej veden axiálně filtrem s nízkým tlakem a sníženým průtokem. Přísady oleje nejsou filtrací ovlivněny, nejsou odstraněny. Mikro-kontaminanty až do velikosti 1 mikronu kondenzátu jsou účinně odděleny od kapaliny. a Spolehlivá údržba oleje a ochrana v nízkém tlakovém rozsahu.

14 FILTRAČNÍ PRVKY - TECHNICKÉ ÚDAJE LDFC HDFC-N SDFC SDFC-P Absorpce nečistot 600 g g Absorpce vody 230 ml 370 ml 780 ml - Váha 225 g 500g g 800 g Obtokové filtry LDU Obtokové filtry HDU Všechny zařízení Kleenoil a obtokové filtry SDU Všechny zařízení Kleenoil a obtokové filtry SDU Filtrační prvek Použití

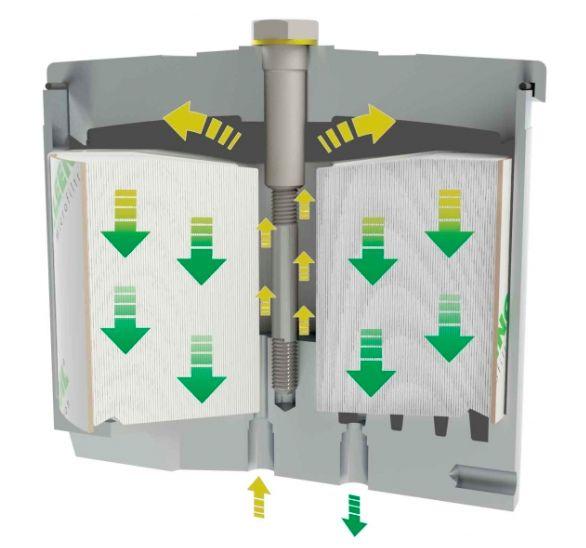

15 BY-PASS FILTRY Kleenoil bypassový (obtokový) filtrační systém umožňuje průchodu pouze malé části celkového oleje a to přes velmi husté filtrační vložky. Tímto proces filtrace oleje neovlivňuje tlak ve stroji a filtr s plným průtokem zůstává v provozu. Při pomalé rychlosti a velké jemnosti filtrů je možné odstranit částice nečistot do 1 mikronu a 99,95% veškeré vody. Filtrační jednotka je namontována v poloze vhodné pro snadný přístup k výměně výměnné kazety a tam, kde jsou délky trubek na minimální délce. Hliníková litá jednotka je k dispozici v různých velikostech vhodných pro různé použití.

16 BY- PASS FILTRY SDU-H350 Pro stroje o objemu až 400 litrů Vstupní tlak barů Trvale namontovaný redukční ventil s regulací na 4 bary a regulací množství na 2 l / min Návrat bez tlaku - přímo do olejové nádrže Na odpovídající filtrační vložku SDFC K dispozici i pro použití pod vodou

17 BY- PASS FILTRY HDU-H300 Pro stroje o objemu až 200 litrů oleje Vstupní tlak barů Trvale namontovaný redukční ventil s regulací vstupního tlaku na 4 bary a regulací množství na 2 l / min Návrat bez tlaku - přímo do olejové nádrže Na odpovídající filtrační vložku HDFC-N

18 MOBILNÍ FILTRAČNÍ SYSTÉMY 1S-24V Nejmenší filtrační jednotka na světě Pro stroje o objemu až 300 litrů Filtrace při tlaku 40 cst l / hod Krytí IP 44 Kompletní sada s 24 V čerpadlem Ochrana před vysokým tlakem Obsahuje 1 x filtrační patronu SDFC Kontrolní manometr

19 MOBILNÍ FILTRAČNÍ SYSTÉMY 2S-24V Pro stroje o objemu až 1500 litrů Filtrace při tlaku 40 cst l / hod Krytí IP 44 Kompletní sada s čerpadlem 24 V Ochrana před vysokým tlakem Obsahuje 2 x filtrační patrony SDFC Kontrolní manometr Připojovací hadice 8 m s rychlospojkami

20 PŘÍKLADY POUŽITÍ MIKROFILTRACE KLEENOIL V HYDRAULICKÝCH SYSTÉMECH

21 POUŽITÍ SDU-H350 ve stroji ROPA

22 POUŽITÍ 2S-24V-500 ve stroji CAT 385B

23 POUŽITÍ 2S-42V-500 v PLASSER & THEURER podbíječky

24 POUŽITÍ 2S-500E v elektrárně

25 KONTAKT oil TEAM a.s. Markvartovická 1358/9c Ludgeřovice

26 VYŽADUJTE KVALITU!
