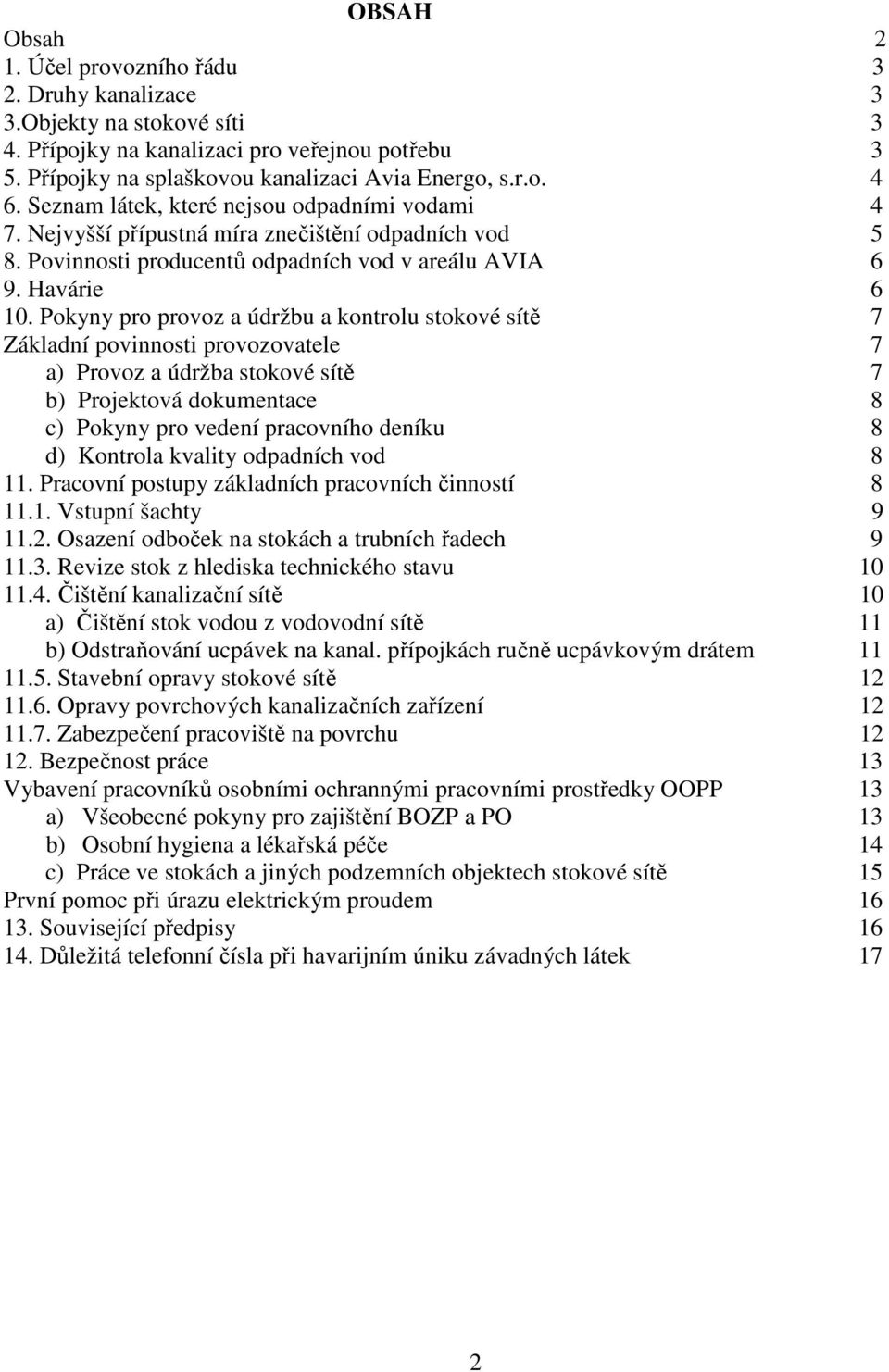

2 OBSAH Obsah 2 1. Účel provozního řádu 3 2. Druhy kanalizace 3 3.Objekty na stokové síti 3 4. Přípojky na kanalizaci pro veřejnou potřebu 3 5. Přípojky na splaškovou kanalizaci Avia Energo, s.r.o Seznam látek, které nejsou odpadními vodami 4 7. Nejvyšší přípustná míra znečištění odpadních vod 5 8. Povinnosti producentů odpadních vod v areálu AVIA 6 9. Havárie Pokyny pro provoz a údržbu a kontrolu stokové sítě 7 Základní povinnosti provozovatele 7 a) Provoz a údržba stokové sítě 7 b) Projektová dokumentace 8 c) Pokyny pro vedení pracovního deníku 8 d) Kontrola kvality odpadních vod Pracovní postupy základních pracovních činností Vstupní šachty Osazení odboček na stokách a trubních řadech Revize stok z hlediska technického stavu Čištění kanalizační sítě 10 a) Čištění stok vodou z vodovodní sítě 11 b) Odstraňování ucpávek na kanal. přípojkách ručně ucpávkovým drátem Stavební opravy stokové sítě Opravy povrchových kanalizačních zařízení Zabezpečení pracoviště na povrchu Bezpečnost práce 13 Vybavení pracovníků osobními ochrannými pracovními prostředky OOPP 13 a) Všeobecné pokyny pro zajištění BOZP a PO 13 b) Osobní hygiena a lékařská péče 14 c) Práce ve stokách a jiných podzemních objektech stokové sítě 15 První pomoc při úrazu elektrickým proudem Související předpisy Důležitá telefonní čísla při havarijním úniku závadných látek 17 2

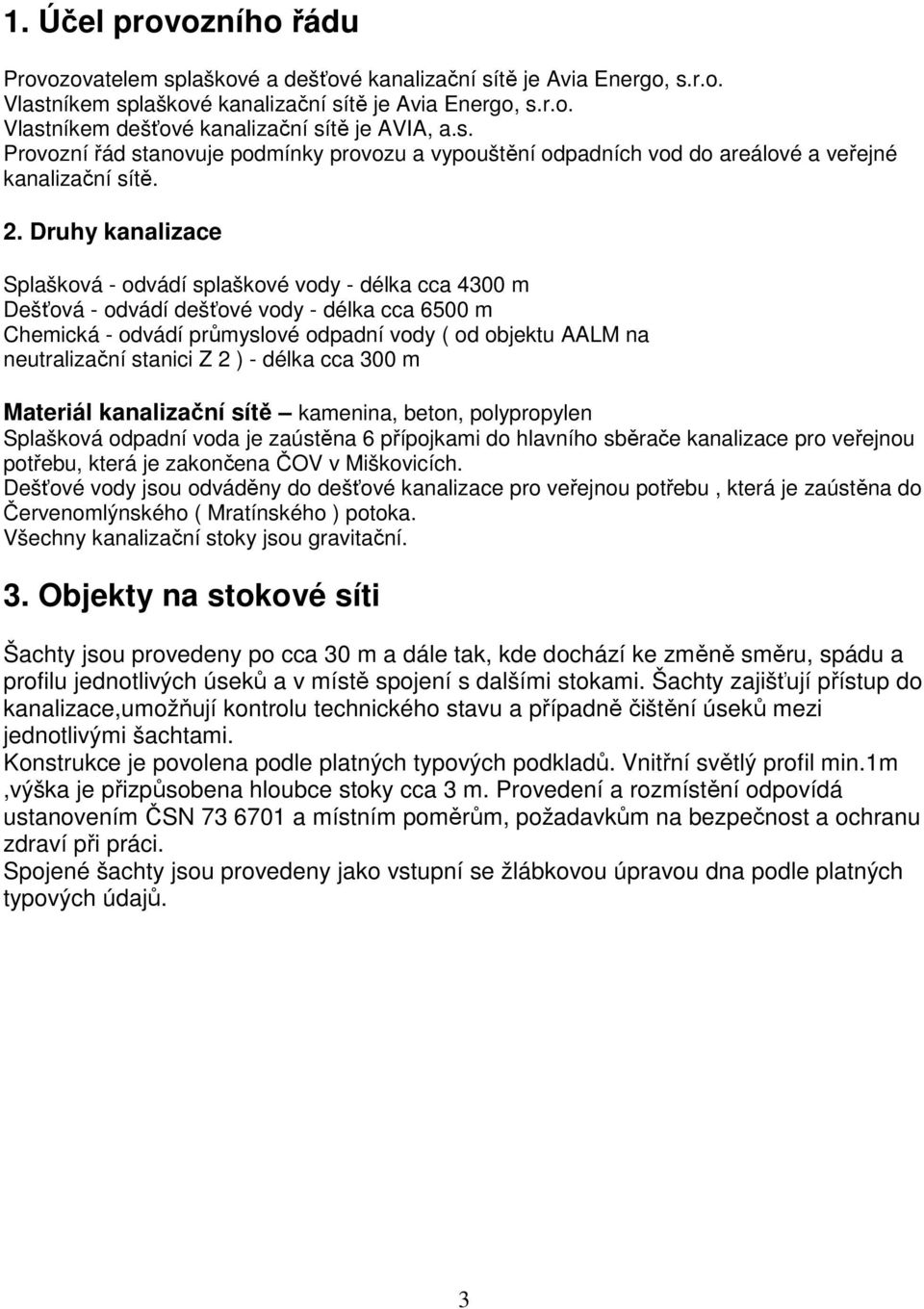

3 1. Účel provozního řádu Provozovatelem splaškové a dešťové kanalizační sítě je Avia Energo, s.r.o. Vlastníkem splaškové kanalizační sítě je Avia Energo, s.r.o. Vlastníkem dešťové kanalizační sítě je AVIA, a.s. Provozní řád stanovuje podmínky provozu a vypouštění odpadních vod do areálové a veřejné kanalizační sítě. 2. Druhy kanalizace Splašková - odvádí splaškové vody - délka cca 4300 m Dešťová - odvádí dešťové vody - délka cca 6500 m Chemická - odvádí průmyslové odpadní vody ( od objektu AALM na neutralizační stanici Z 2 ) - délka cca 300 m Materiál kanalizační sítě kamenina, beton, polypropylen Splašková odpadní voda je zaústěna 6 přípojkami do hlavního sběrače kanalizace pro veřejnou potřebu, která je zakončena ČOV v Miškovicích. Dešťové vody jsou odváděny do dešťové kanalizace pro veřejnou potřebu, která je zaústěna do Červenomlýnského ( Mratínského ) potoka. Všechny kanalizační stoky jsou gravitační. 3. Objekty na stokové síti Šachty jsou provedeny po cca 30 m a dále tak, kde dochází ke změně směru, spádu a profilu jednotlivých úseků a v místě spojení s dalšími stokami. Šachty zajišťují přístup do kanalizace,umožňují kontrolu technického stavu a případně čištění úseků mezi jednotlivými šachtami. Konstrukce je povolena podle platných typových podkladů. Vnitřní světlý profil min.1m,výška je přizpůsobena hloubce stoky cca 3 m. Provedení a rozmístění odpovídá ustanovením ČSN a místním poměrům, požadavkům na bezpečnost a ochranu zdraví při práci. Spojené šachty jsou provedeny jako vstupní se žlábkovou úpravou dna podle platných typových údajů. 3

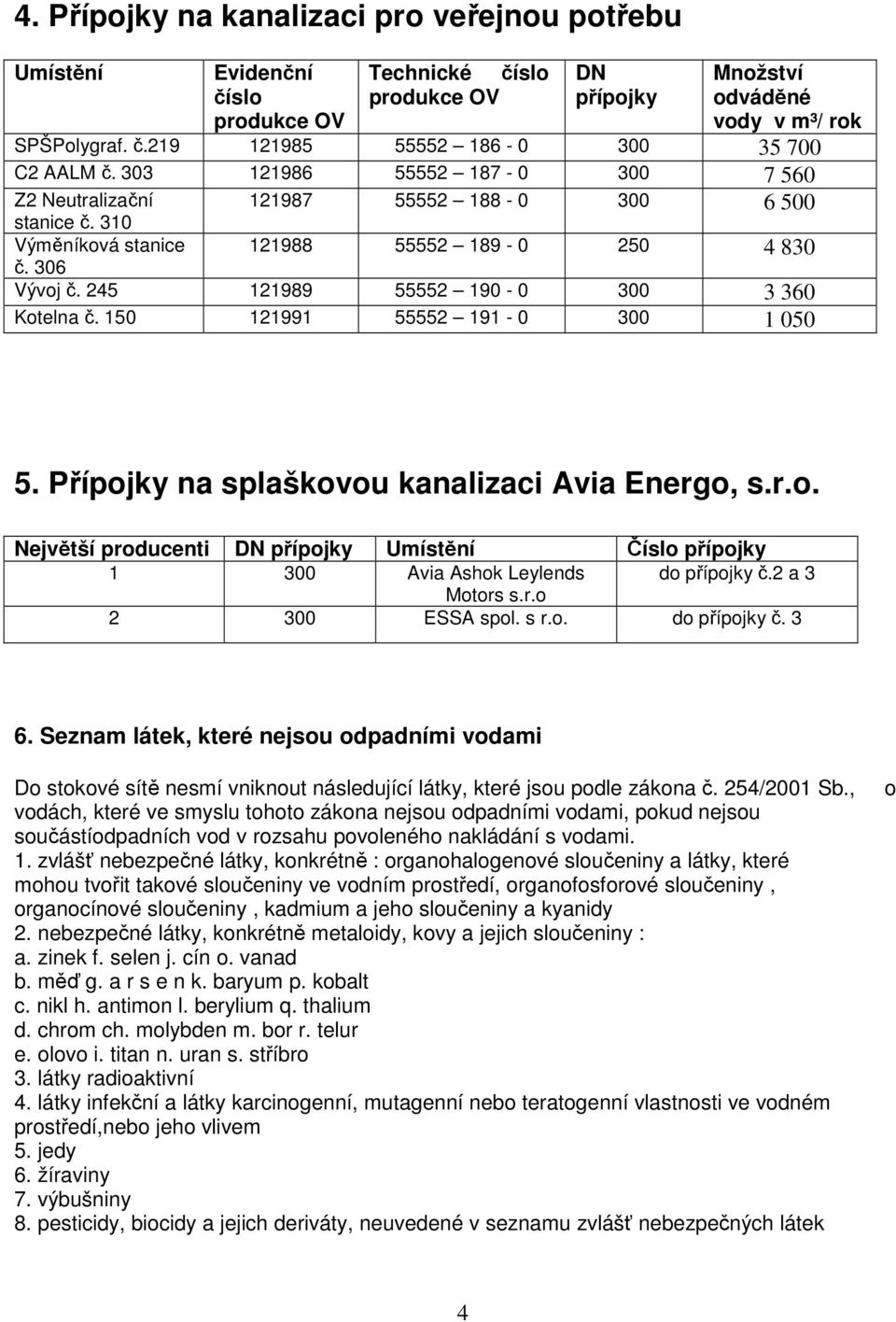

4 4. Přípojky na kanalizaci pro veřejnou potřebu Umístění Evidenční číslo produkce OV Technické číslo produkce OV DN přípojky Množství odváděné vody v m³/ rok SPŠPolygraf. č C2 AALM č Z2 Neutralizační stanice č. 310 Výměníková stanice č Vývoj č Kotelna č Přípojky na splaškovou kanalizaci Avia Energo, s.r.o. Největší producenti DN přípojky Umístění Číslo přípojky Avia Ashok Leylends do přípojky č.2 a 3 Motors s.r.o ESSA spol. s r.o. do přípojky č Seznam látek, které nejsou odpadními vodami Do stokové sítě nesmí vniknout následující látky, které jsou podle zákona č. 254/2001 Sb., vodách, které ve smyslu tohoto zákona nejsou odpadními vodami, pokud nejsou součástíodpadních vod v rozsahu povoleného nakládání s vodami. 1. zvlášť nebezpečné látky, konkrétně : organohalogenové sloučeniny a látky, které mohou tvořit takové sloučeniny ve vodním prostředí, organofosforové sloučeniny, organocínové sloučeniny, kadmium a jeho sloučeniny a kyanidy 2. nebezpečné látky, konkrétně metaloidy, kovy a jejich sloučeniny : a. zinek f. selen j. cín o. vanad b. měď g. a r s e n k. baryum p. kobalt c. nikl h. antimon l. berylium q. thalium d. chrom ch. molybden m. bor r. telur e. olovo i. titan n. uran s. stříbro 3. látky radioaktivní 4. látky infekční a látky karcinogenní, mutagenní nebo teratogenní vlastnosti ve vodném prostředí,nebo jeho vlivem 5. jedy 6. žíraviny 7. výbušniny 8. pesticidy, biocidy a jejich deriváty, neuvedené v seznamu zvlášť nebezpečných látek o 4

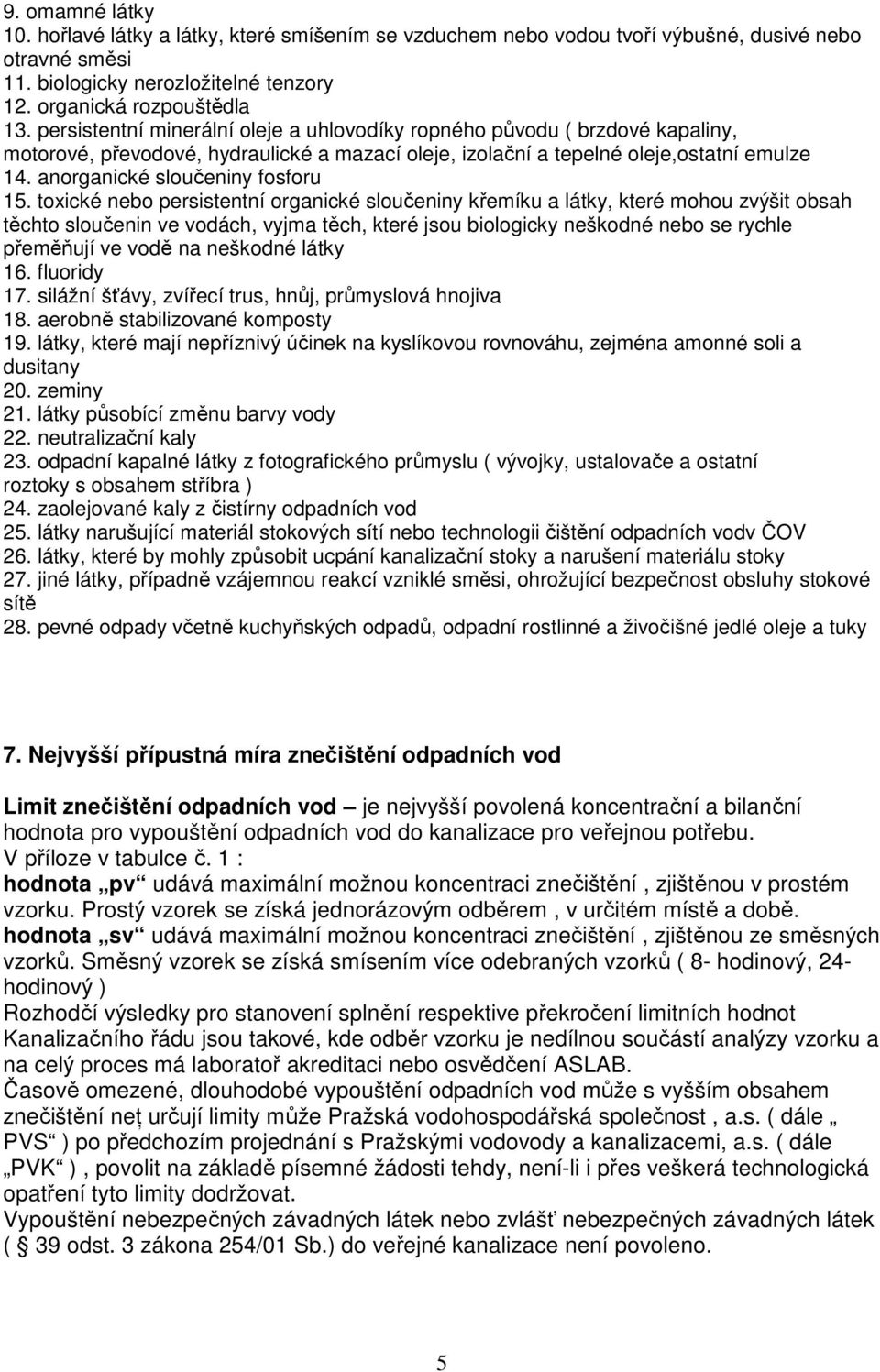

5 9. omamné látky 10. hořlavé látky a látky, které smíšením se vzduchem nebo vodou tvoří výbušné, dusivé nebo otravné směsi 11. biologicky nerozložitelné tenzory 12. organická rozpouštědla 13. persistentní minerální oleje a uhlovodíky ropného původu ( brzdové kapaliny, motorové, převodové, hydraulické a mazací oleje, izolační a tepelné oleje,ostatní emulze 14. anorganické sloučeniny fosforu 15. toxické nebo persistentní organické sloučeniny křemíku a látky, které mohou zvýšit obsah těchto sloučenin ve vodách, vyjma těch, které jsou biologicky neškodné nebo se rychle přeměňují ve vodě na neškodné látky 16. fluoridy 17. silážní šťávy, zvířecí trus, hnůj, průmyslová hnojiva 18. aerobně stabilizované komposty 19. látky, které mají nepříznivý účinek na kyslíkovou rovnováhu, zejména amonné soli a dusitany 20. zeminy 21. látky působící změnu barvy vody 22. neutralizační kaly 23. odpadní kapalné látky z fotografického průmyslu ( vývojky, ustalovače a ostatní roztoky s obsahem stříbra ) 24. zaolejované kaly z čistírny odpadních vod 25. látky narušující materiál stokových sítí nebo technologii čištění odpadních vodv ČOV 26. látky, které by mohly způsobit ucpání kanalizační stoky a narušení materiálu stoky 27. jiné látky, případně vzájemnou reakcí vzniklé směsi, ohrožující bezpečnost obsluhy stokové sítě 28. pevné odpady včetně kuchyňských odpadů, odpadní rostlinné a živočišné jedlé oleje a tuky 7. Nejvyšší přípustná míra znečištění odpadních vod Limit znečištění odpadních vod je nejvyšší povolená koncentrační a bilanční hodnota pro vypouštění odpadních vod do kanalizace pro veřejnou potřebu. V příloze v tabulce č. 1 : hodnota pv udává maximální možnou koncentraci znečištění, zjištěnou v prostém vzorku. Prostý vzorek se získá jednorázovým odběrem, v určitém místě a době. hodnota sv udává maximální možnou koncentraci znečištění, zjištěnou ze směsných vzorků. Směsný vzorek se získá smísením více odebraných vzorků ( 8- hodinový, 24- hodinový ) Rozhodčí výsledky pro stanovení splnění respektive překročení limitních hodnot Kanalizačního řádu jsou takové, kde odběr vzorku je nedílnou součástí analýzy vzorku a na celý proces má laboratoř akreditaci nebo osvědčení ASLAB. Časově omezené, dlouhodobé vypouštění odpadních vod může s vyšším obsahem znečištění neţ určují limity může Pražská vodohospodářská společnost, a.s. ( dále PVS ) po předchozím projednání s Pražskými vodovody a kanalizacemi, a.s. ( dále PVK ), povolit na základě písemné žádosti tehdy, není-li i přes veškerá technologická opatření tyto limity dodržovat. Vypouštění nebezpečných závadných látek nebo zvlášť nebezpečných závadných látek ( 39 odst. 3 zákona 254/01 Sb.) do veřejné kanalizace není povoleno. 5

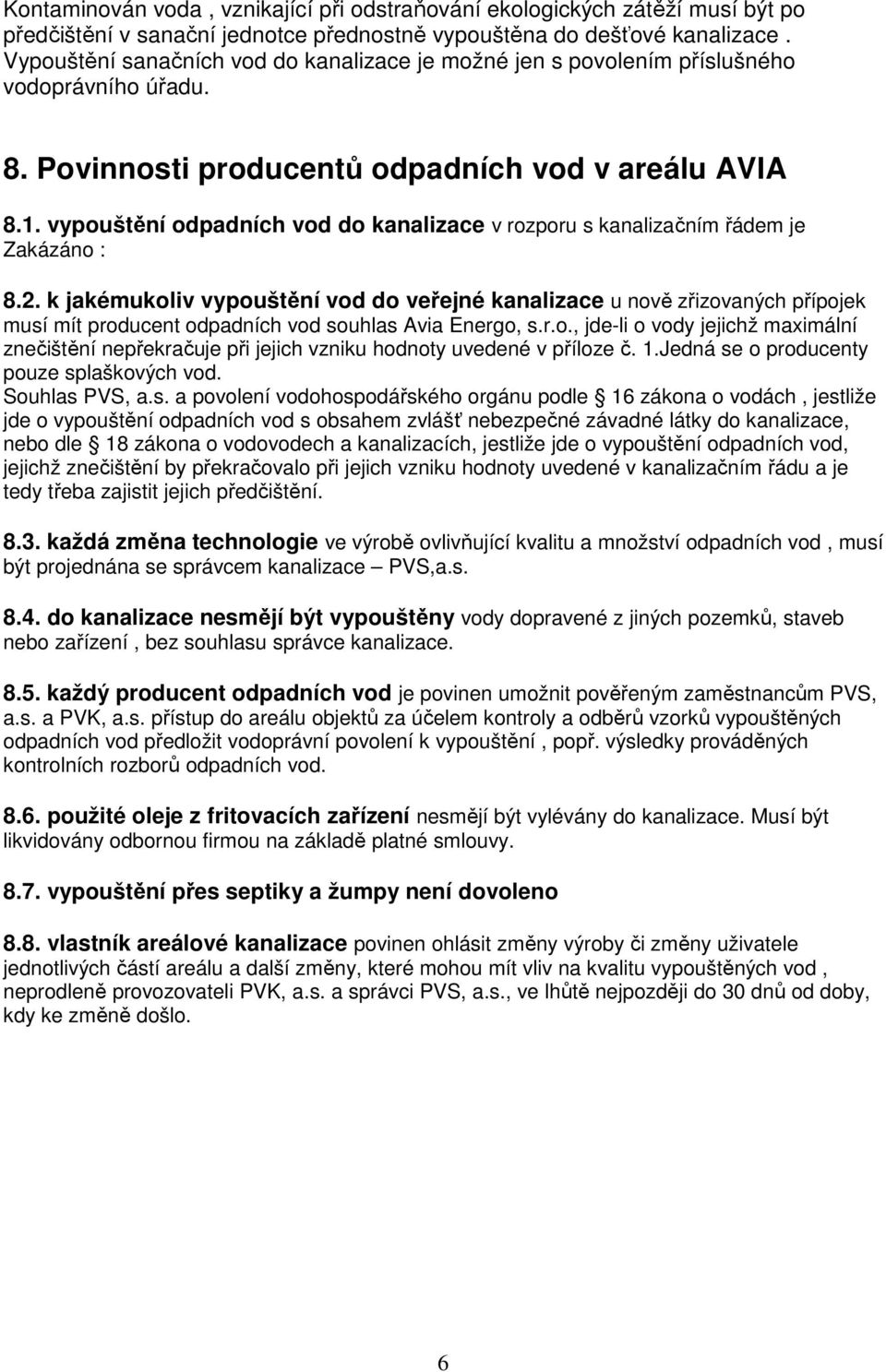

6 Kontaminován voda, vznikající při odstraňování ekologických zátěží musí být po předčištění v sanační jednotce přednostně vypouštěna do dešťové kanalizace. Vypouštění sanačních vod do kanalizace je možné jen s povolením příslušného vodoprávního úřadu. 8. Povinnosti producentů odpadních vod v areálu AVIA 8.1. vypouštění odpadních vod do kanalizace v rozporu s kanalizačním řádem je Zakázáno : 8.2. k jakémukoliv vypouštění vod do veřejné kanalizace u nově zřizovaných přípojek musí mít producent odpadních vod souhlas Avia Energo, s.r.o., jde-li o vody jejichž maximální znečištění nepřekračuje při jejich vzniku hodnoty uvedené v příloze č. 1.Jedná se o producenty pouze splaškových vod. Souhlas PVS, a.s. a povolení vodohospodářského orgánu podle 16 zákona o vodách, jestliže jde o vypouštění odpadních vod s obsahem zvlášť nebezpečné závadné látky do kanalizace, nebo dle 18 zákona o vodovodech a kanalizacích, jestliže jde o vypouštění odpadních vod, jejichž znečištění by překračovalo při jejich vzniku hodnoty uvedené v kanalizačním řádu a je tedy třeba zajistit jejich předčištění každá změna technologie ve výrobě ovlivňující kvalitu a množství odpadních vod, musí být projednána se správcem kanalizace PVS,a.s do kanalizace nesmějí být vypouštěny vody dopravené z jiných pozemků, staveb nebo zařízení, bez souhlasu správce kanalizace každý producent odpadních vod je povinen umožnit pověřeným zaměstnancům PVS, a.s. a PVK, a.s. přístup do areálu objektů za účelem kontroly a odběrů vzorků vypouštěných odpadních vod předložit vodoprávní povolení k vypouštění, popř. výsledky prováděných kontrolních rozborů odpadních vod použité oleje z fritovacích zařízení nesmějí být vylévány do kanalizace. Musí být likvidovány odbornou firmou na základě platné smlouvy vypouštění přes septiky a žumpy není dovoleno 8.8. vlastník areálové kanalizace povinen ohlásit změny výroby či změny uživatele jednotlivých částí areálu a další změny, které mohou mít vliv na kvalitu vypouštěných vod, neprodleně provozovateli PVK, a.s. a správci PVS, a.s., ve lhůtě nejpozději do 30 dnů od doby, kdy ke změně došlo. 6

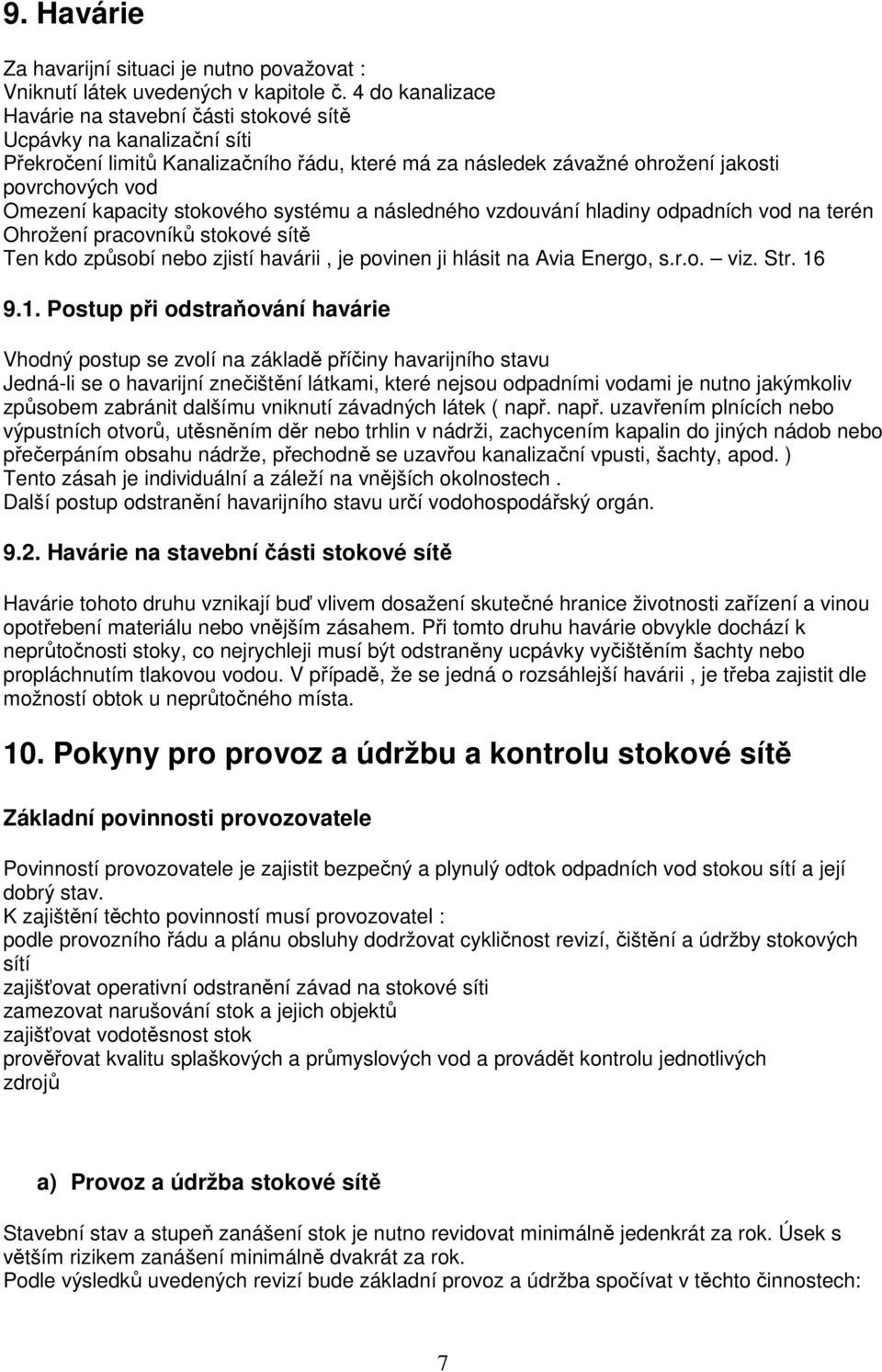

7 9. Havárie Za havarijní situaci je nutno považovat : Vniknutí látek uvedených v kapitole č. 4 do kanalizace Havárie na stavební části stokové sítě Ucpávky na kanalizační síti Překročení limitů Kanalizačního řádu, které má za následek závažné ohrožení jakosti povrchových vod Omezení kapacity stokového systému a následného vzdouvání hladiny odpadních vod na terén Ohrožení pracovníků stokové sítě Ten kdo způsobí nebo zjistí havárii, je povinen ji hlásit na Avia Energo, s.r.o. viz. Str Postup při odstraňování havárie Vhodný postup se zvolí na základě příčiny havarijního stavu Jedná-li se o havarijní znečištění látkami, které nejsou odpadními vodami je nutno jakýmkoliv způsobem zabránit dalšímu vniknutí závadných látek ( např. např. uzavřením plnících nebo výpustních otvorů, utěsněním děr nebo trhlin v nádrži, zachycením kapalin do jiných nádob nebo přečerpáním obsahu nádrže, přechodně se uzavřou kanalizační vpusti, šachty, apod. ) Tento zásah je individuální a záleží na vnějších okolnostech. Další postup odstranění havarijního stavu určí vodohospodářský orgán Havárie na stavební části stokové sítě Havárie tohoto druhu vznikají buď vlivem dosažení skutečné hranice životnosti zařízení a vinou opotřebení materiálu nebo vnějším zásahem. Při tomto druhu havárie obvykle dochází k neprůtočnosti stoky, co nejrychleji musí být odstraněny ucpávky vyčištěním šachty nebo propláchnutím tlakovou vodou. V případě, že se jedná o rozsáhlejší havárii, je třeba zajistit dle možností obtok u neprůtočného místa. 10. Pokyny pro provoz a údržbu a kontrolu stokové sítě Základní povinnosti provozovatele Povinností provozovatele je zajistit bezpečný a plynulý odtok odpadních vod stokou sítí a její dobrý stav. K zajištění těchto povinností musí provozovatel : podle provozního řádu a plánu obsluhy dodržovat cykličnost revizí, čištění a údržby stokových sítí zajišťovat operativní odstranění závad na stokové síti zamezovat narušování stok a jejich objektů zajišťovat vodotěsnost stok prověřovat kvalitu splaškových a průmyslových vod a provádět kontrolu jednotlivých zdrojů a) Provoz a údržba stokové sítě Stavební stav a stupeň zanášení stok je nutno revidovat minimálně jedenkrát za rok. Úsek s větším rizikem zanášení minimálně dvakrát za rok. Podle výsledků uvedených revizí bude základní provoz a údržba spočívat v těchto činnostech: 7

8 čištění zanesených stokových sítí fekálním vozem. Nutno dbát na to, aby splachovaný materiál nesnížil průtočnost níže položených úseků zajištění poklopu šachet proti vybočení, neprodlené odstranění závad v osazování poklopů a stupadel údržba a obnova nátěrů kovových prvků ve stokové síti Při revizích se neprodleně odstraní překážky, které způsobují nebo by mohly způsobit vážnější závady v provozování stoky ( napadané předměty apod.). Ostatní závady se vyhodnotí a vypracuje se plán na jejich odstranění podle naléhavosti. O každé revizi se provede záznam do provozní knihy s uvedením zjištěných závad a návrhem na jejich odstranění. b) Projektová dokumentace K zajištění údržby stokové sítě slouží projektová dokumentace kanalizace, která je uložena u provozovatele kanalizace. c) Pokyny pro vedení provozního deníku Na středisku musí být veden pracovní deník, do něhož musejí pracovníci provádět určené záznamy. Obsah záznamu je dán charakterem práce a podmínkami, ve kterých je vykonávána. Náplň provozního deníku schvaluje vedoucí střediska a kontrolu vedení záznamů provádí minimálně jedenkrát za týden. Provozní deník : Provozní deník slouží k záznamům o kontrolách, provedených opravách, zjištěných závadách a zákrocích. Z každého záznamu musí vyplývat kdy byl proveden a kdo jej provedl. Provozní deník kontroluje vedoucí vodního hospodářství. d) Kontrola kvality odpadních vod Pražské vodovody a kanalizace (dále jen PVK ) provádí měření kvality odpadních vod namátkově na přípojkách Avia Energo, s.r.o na veřejnou kanalizaci. V případě, že na přípojce Avia Energo,s.r.o. bude zjištěno překročení limitu kanalizačního řádu, je PVK oprávněna vyúčtovat dohodnutou výši náhrady. Avia Energo, s.r.o. je oprávněna provádět kontroly kvality vypouštěných vod na přípojkách svých zákazníků a při zjištění překročení kanalizačního řádu požadovat náhradu. Odběr kontrolních vzorků bude proveden za přítomnosti zástupce odběratele. 11. Pracovní postupy základních pracovních činností Vstupní šachty Složení pracovního kolektivu: 2 pracovníci Nářadí a pomůcky: 2x háček, 2x špic, páka, palice, nářadí na otevírání vstupních šachet, svítilna, zápisník a metr. Postup práce : Otevírání poklopů vstupní šachty provádí dva pracovníci postavení čelem k sobě s háčky zachycenými za žebro poklopu. Stejnoměrným tahem za oba háčky zvedají poklop. Otevírání poklopu špicem provádí pracovníci dvěma špicy zaklesnutými do protilehlých otvorů poklopů tak, aby vyvíjeli sílu na obou stěnách poklopu stejnoměrně. Pokud ani tímto způsobem nelze poklop otevřít, použije se páka, která je na kratší 8

9 straně opatřena háčkem. Háček se zaklesne za žebroví poklopu a tlakem na delší rameno, případně pomocí úderu palice na rám poklopu, se docílí jeho uvolnění. Při otevírání je možno použít i jiné způsoby, které jsou na principu páky. U litinových armatur staršího typu jsou pod poklopem osazeny koše na smetí. Jejich vyjmutí se provádí háčky zaklesnutými za žebra koše stejnoměrným tahem koše, případně za pomoci rázů se koš vyjme. Následuje načechrání materiálu a jeho vysypání do kontejneru nebo na korbu dopravního prostředku. Po osazení poklopu se musí pracovníci přesvědčit, že osazení je bezpečné. Při provádění revize stok musí být otevřeny dvě sousední vstupní šachty, do kterých sestoupí vždy jeden pracovník se svítilnou. Kontrola stavu stoky se provádí prosvěcováním. Po provedené kontrole daného úseku stoky a vlastní vstupní šachty se provede zápis o zjištěných závadách. Po zápisu zjištěných závad se krajní šachta uzavře a na druhé straně se další otevře. Celý cyklus se opakuje dle potřeby. Prosvěcování trubního řádu se provádí tak, ţe jeden pracovník drží svítilnu ve středu profilu a druhý prohlíží osvětlený prostor Osazení odboček na stokách a trubních řadech Složení pracovního kolektivu: 3 až 4 pracovníci Postup práce : Podmínkou pro provádění této práce je obnažení vlastního trubního řádu po celém obvodě tak, aby byla obnažena 3 hrdla rour za sebou k umožnění demontáže stávajícího řádu v uvedeném místě a osazení vlastní tvarovky a doplňkového kusu roury. Uvolnění těsnění v hrdlech ( 3 hradla ) a demontáž 2 rour. Přeměření vzniklého prostoru a upravení doplňkové části roury na potřebný rozměr, osazení příslušné tvarovky (odbočky Js 300, 200), doplňkového kusu roury z odpovídajícího materiálu a další roury, utěsnění hrdel temovacím provazcem, provedení asfaltové zálivky a obetonování potrubí po celé obnažené délce betonovou směsí o tloušťce 10 cm. V případě, že se nebude ihned pokračovat s pokládkou vlastní přípojky, je třeba zaslepit hrdlo odbočky z důvodu zamezení napadání materiálu do trubního řadu. Zaslepení se provádí kameninovou zátkou, betonovou poklicí kruhového průřezu, nebo oseknutými cihlami, na které se nanese vrstva cementové malty. Při vysazování odbočky na trubním řadu je třeba průtok odpadních vod řadem vyloučit úplně, což je možno zabezpečit pomocí čílka, krátkodobým vystavením odpadních vod v trubním řadu nad pracovištěm provádí se ve vstupní šachtě nejblíže nad pracovištěm. Je vhodné započít práce v takové denní době, kdy podle průzkumu vykazuje stoková síť v příslušném místě nejmenší průtok. Poznámka: Uvedený postup je platný pro kameninové roury. Pro roury z jiného materiálu se postupuje obdobně s tím rozdílem, že potrubí z PP lze řezat a hrdla se utěsňují podle pokynů výrobce Revize stok z hlediska technického stavu Složení pracovního kolektivu: 3 pracovníci Nářadí a pomůcky: nářadí na otevírání vstupních šachet, svítilna, zápisník a metr. Postup práce : Při provádění revize stok musí být otevřeny dvě sousední vstupní šachty, do kterých sestoupí vždy jeden pracovník se svítilnou. Kontrola stavu stoky se provádí prosvěcováním. Po provedené kontrole daného úseku stoky a vlastní vstupní šachty se provede zápis o zjištěných závadách. Po zápisu zjištěných závad se krajní šachta uzavře a na druhé straně se další otevře. 9

10 Celý cyklus se opakuje dle potřeby. Prosvěcování trubního řádu se provádí tak, že jeden pracovník drží svítilnu ve středu profilu a druhý prohlíží osvětlený prostor Čištění kanalizační sítě Spouštění nebo vytahování materiálu, nářadí a pomůcek pro práci ve vstupních šachtách a vlastních stokách se provádí ručně pomocí lana V případě používání malého mechanismu se obsluha tohoto zařízení provádí podle návodu daného zařízení. Zdvihací zařízení musí být nad vstupem umístěno bezpečně tak, aby dopravovaná nádoba nebo předmět nenarážely na stupadla. S klikou rumpálu musí otáčet dva pracovníci. Západka rumpálu může být vypnuta a brzda uvolněna teprve, není li břemeno nad vstupem. Při ruční dopravě nesmí dopravovaný materiál překročit váhu 10 kg na jednoho pracovníka. Materiál, nářadí a pomůcky je možno vytahovat a spouštět pouze v bezpečné nádobě uchycené na karabině tak, aby žádná součást nevypadla. a) Čištění stok proudem vody z vodovodní sítě Složení pracovního kolektivu: 3 pracovníci Nářadí: na otevírání vstupní šachty, hydrantový nástavec, hadice, svítilna Postup práce : Otevření poklopu hydrantu, osazení hydrantového nástavce, připojení hadice šroubením k nástavci, spuštění, případně nastavení hadice do vstupní šachty. V případě, že jde o potrubní řád průlezný, sestoupí do něj dva pracovníci. Jeden,s hadicí ukončenou proudnicí, postupuje do stoky, druhý zůstává na dně vstupníšachty a čeká na povel, aby mohl nechat otevřít ventil hydrantu. V případě, že jde o potrubní řád neprůlezný nebo přípojku, sestoupí nejprve jeden pracovník do vstupní šachty, a pak spustí do šachty pracovníci z povrchu hadici (případně s proudnicí). Když pracovník v šachtě drží pevně hadici, dá povel k otevření ventilu hydrantu pracovníkovi na povrchu, který jej předá k hydrantu. Po otevření ventilu hydrantu začíná pracovník ve stoce nebo potrubí narušovat nános proudem vody. Po pročištění nebo proplachu úseku kanalizace se hydrantový ventil uzavře, hadice se od spodu rozeberou a vytáhnou na povrch, kde se svinou a naloží na dopravní prostředek, dále se odmontuje hydrantový nástavec, uzavře poklop hydrantu a po výstupu pracovníků ze šachty se šachta uzavře. Pracoviště se uklidí a pracovníci a s pracovními pomůckami se přesunou na pracovní základnu, kde vyčistí nářadí a provedou osobní hygienu. Tento postup čištění kanalizace je málo pracný a nevyžaduje kromě dopravního prostředku žádnou mechanizaci. Používá se v některých případech k proplachu kanalizace domovní nebo menších profilů, protože se s ním dosáhne sice lepší produktivity, ale nános ve stoce se tím neodstraní, pouze se posune do dalších úseků kanalizace, což je nežádoucí. Podmínkou pro použití tohoto způsobu čištění je omezení průtoků vlastní odpadní vody na potřebnou mez. 10

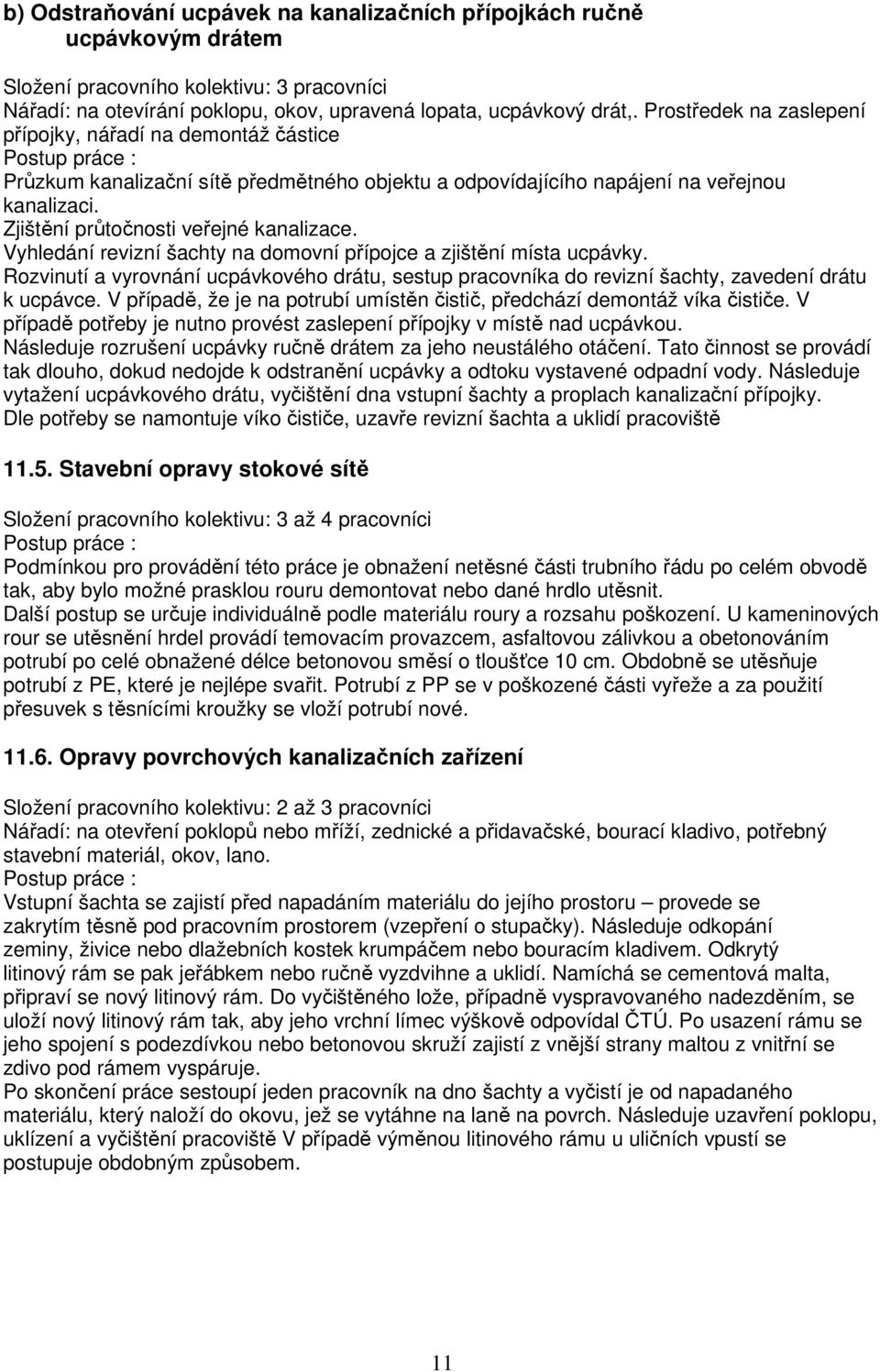

11 b) Odstraňování ucpávek na kanalizačních přípojkách ručně ucpávkovým drátem Složení pracovního kolektivu: 3 pracovníci Nářadí: na otevírání poklopu, okov, upravená lopata, ucpávkový drát,. Prostředek na zaslepení přípojky, nářadí na demontáž částice Postup práce : Průzkum kanalizační sítě předmětného objektu a odpovídajícího napájení na veřejnou kanalizaci. Zjištění průtočnosti veřejné kanalizace. Vyhledání revizní šachty na domovní přípojce a zjištění místa ucpávky. Rozvinutí a vyrovnání ucpávkového drátu, sestup pracovníka do revizní šachty, zavedení drátu k ucpávce. V případě, že je na potrubí umístěn čistič, předchází demontáž víka čističe. V případě potřeby je nutno provést zaslepení přípojky v místě nad ucpávkou. Následuje rozrušení ucpávky ručně drátem za jeho neustálého otáčení. Tato činnost se provádí tak dlouho, dokud nedojde k odstranění ucpávky a odtoku vystavené odpadní vody. Následuje vytažení ucpávkového drátu, vyčištění dna vstupní šachty a proplach kanalizační přípojky. Dle potřeby se namontuje víko čističe, uzavře revizní šachta a uklidí pracoviště Stavební opravy stokové sítě Složení pracovního kolektivu: 3 až 4 pracovníci Postup práce : Podmínkou pro provádění této práce je obnažení netěsné části trubního řádu po celém obvodě tak, aby bylo možné prasklou rouru demontovat nebo dané hrdlo utěsnit. Další postup se určuje individuálně podle materiálu roury a rozsahu poškození. U kameninových rour se utěsnění hrdel provádí temovacím provazcem, asfaltovou zálivkou a obetonováním potrubí po celé obnažené délce betonovou směsí o tloušťce 10 cm. Obdobně se utěsňuje potrubí z PE, které je nejlépe svařit. Potrubí z PP se v poškozené části vyřeže a za použití přesuvek s těsnícími kroužky se vloží potrubí nové Opravy povrchových kanalizačních zařízení Složení pracovního kolektivu: 2 až 3 pracovníci Nářadí: na otevření poklopů nebo mříží, zednické a přidavačské, bourací kladivo, potřebný stavební materiál, okov, lano. Postup práce : Vstupní šachta se zajistí před napadáním materiálu do jejího prostoru provede se zakrytím těsně pod pracovním prostorem (vzepření o stupačky). Následuje odkopání zeminy, živice nebo dlažebních kostek krumpáčem nebo bouracím kladivem. Odkrytý litinový rám se pak jeřábkem nebo ručně vyzdvihne a uklidí. Namíchá se cementová malta, připraví se nový litinový rám. Do vyčištěného lože, případně vyspravovaného nadezděním, se uloží nový litinový rám tak, aby jeho vrchní límec výškově odpovídal ČTÚ. Po usazení rámu se jeho spojení s podezdívkou nebo betonovou skruží zajistí z vnější strany maltou z vnitřní se zdivo pod rámem vyspáruje. Po skončení práce sestoupí jeden pracovník na dno šachty a vyčistí je od napadaného materiálu, který naloží do okovu, jež se vytáhne na laně na povrch. Následuje uzavření poklopu, uklízení a vyčištění pracoviště V případě výměnou litinového rámu u uličních vpustí se postupuje obdobným způsobem. 11

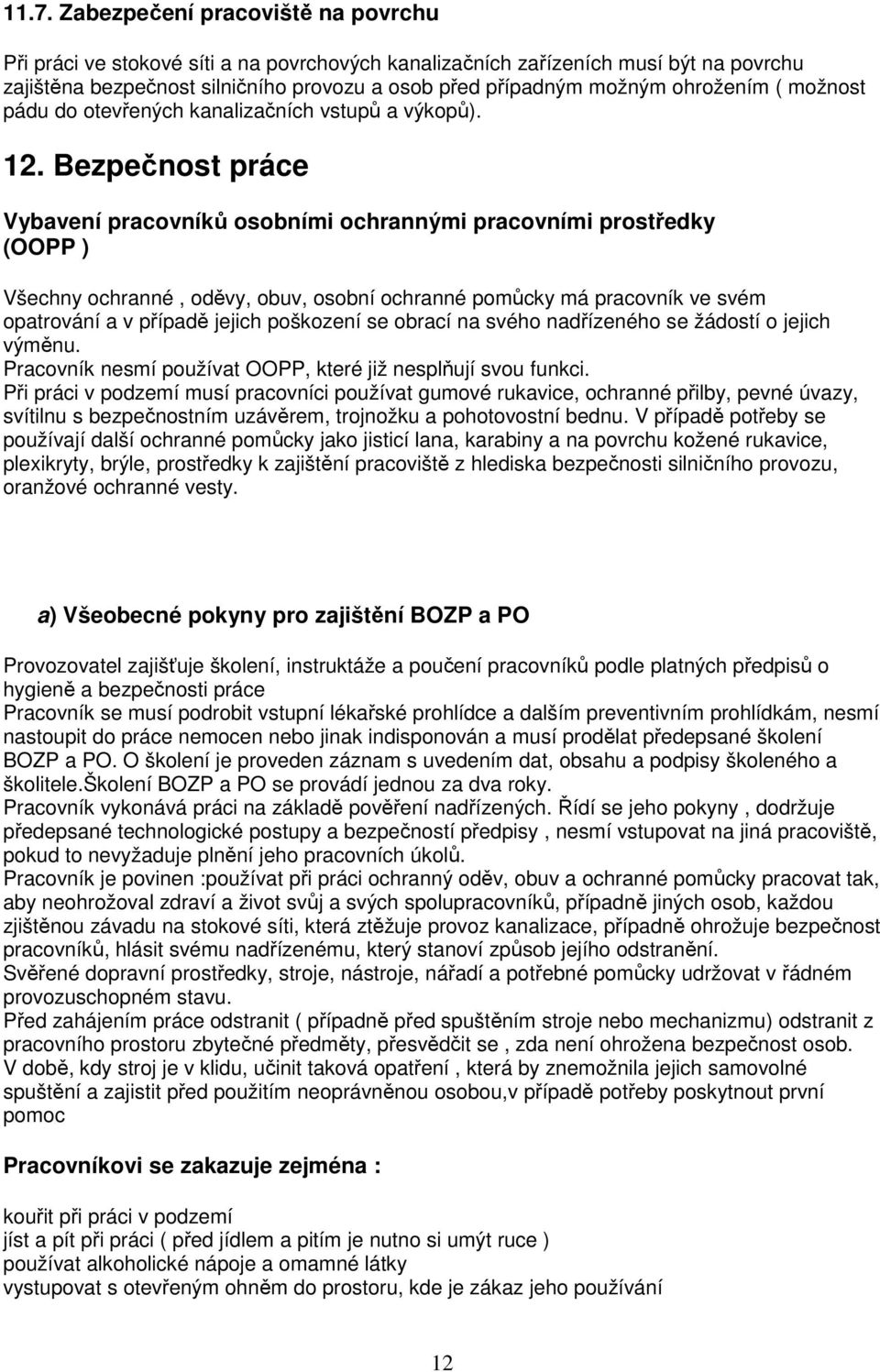

12 11.7. Zabezpečení pracoviště na povrchu Při práci ve stokové síti a na povrchových kanalizačních zařízeních musí být na povrchu zajištěna bezpečnost silničního provozu a osob před případným možným ohrožením ( možnost pádu do otevřených kanalizačních vstupů a výkopů). 12. Bezpečnost práce Vybavení pracovníků osobními ochrannými pracovními prostředky (OOPP ) Všechny ochranné, oděvy, obuv, osobní ochranné pomůcky má pracovník ve svém opatrování a v případě jejich poškození se obrací na svého nadřízeného se žádostí o jejich výměnu. Pracovník nesmí používat OOPP, které již nesplňují svou funkci. Při práci v podzemí musí pracovníci používat gumové rukavice, ochranné přilby, pevné úvazy, svítilnu s bezpečnostním uzávěrem, trojnožku a pohotovostní bednu. V případě potřeby se používají další ochranné pomůcky jako jisticí lana, karabiny a na povrchu kožené rukavice, plexikryty, brýle, prostředky k zajištění pracoviště z hlediska bezpečnosti silničního provozu, oranžové ochranné vesty. a) Všeobecné pokyny pro zajištění BOZP a PO Provozovatel zajišťuje školení, instruktáže a poučení pracovníků podle platných předpisů o hygieně a bezpečnosti práce Pracovník se musí podrobit vstupní lékařské prohlídce a dalším preventivním prohlídkám, nesmí nastoupit do práce nemocen nebo jinak indisponován a musí prodělat předepsané školení BOZP a PO. O školení je proveden záznam s uvedením dat, obsahu a podpisy školeného a školitele.školení BOZP a PO se provádí jednou za dva roky. Pracovník vykonává práci na základě pověření nadřízených. Řídí se jeho pokyny, dodržuje předepsané technologické postupy a bezpečností předpisy, nesmí vstupovat na jiná pracoviště, pokud to nevyžaduje plnění jeho pracovních úkolů. Pracovník je povinen :používat při práci ochranný oděv, obuv a ochranné pomůcky pracovat tak, aby neohrožoval zdraví a život svůj a svých spolupracovníků, případně jiných osob, každou zjištěnou závadu na stokové síti, která ztěžuje provoz kanalizace, případně ohrožuje bezpečnost pracovníků, hlásit svému nadřízenému, který stanoví způsob jejího odstranění. Svěřené dopravní prostředky, stroje, nástroje, nářadí a potřebné pomůcky udržovat v řádném provozuschopném stavu. Před zahájením práce odstranit ( případně před spuštěním stroje nebo mechanizmu) odstranit z pracovního prostoru zbytečné předměty, přesvědčit se, zda není ohrožena bezpečnost osob. V době, kdy stroj je v klidu, učinit taková opatření, která by znemožnila jejich samovolné spuštění a zajistit před použitím neoprávněnou osobou,v případě potřeby poskytnout první pomoc Pracovníkovi se zakazuje zejména : kouřit při práci v podzemí jíst a pít při práci ( před jídlem a pitím je nutno si umýt ruce ) používat alkoholické nápoje a omamné látky vystupovat s otevřeným ohněm do prostoru, kde je zákaz jeho používání 12

13 používat otevřený oheň v blízkosti ještě neotevřených poklopůprovádět za chodu stroje nebo mechanismu jakékoli nedovolené manipulace a vzdalovat se od nich používat kovové žebříky tam, kde je nebezpečí dotyku elektrických zařízení pro vstup do vstupní šachty a pro práci v ní je třeba minimálně tři pracovníky. Z toho jeden pracuje ve vstupní šachtě a zbylí dva sledují z povrchu jeho činnosti a zajišťují jeho bezpečnost pro práci ve stoce je obvyklý počet čtyři pracovníci. Z toho dva pracují v podzemí a dva sledují z povrchu jejich činnost a bezpečnost. Konkrétní složení pracovní čety se řídí příslušným technologickým postupem práce. b) Osobní hygiena a lékařská péče Vzhledem k tomu, že pracovník je v častém styku s odpadními vodami v silně znečištěném prostředí, kde je nebezpečí infekčního onemocnění, je jeho základní povinností pečovat o své zdraví a o život svých spolupracovníků. Každý pracovník je povinen se po příchodu na pracoviště převléci do předepsaných oděvů. Po ukončení pracovní doby musí provést důkladnou očistu. V případě, že dojde nechráněnou částí ke styku s odpadní vodou, musí pracovník provést desinfekci oplachem 2% chloraminem (SAVEM). Nářadí (kramle, dráty, háky, lopaty, trubky apod.) se musí udržovat v absolutním pořádku a čistotě. Z hlediska zdravotní prevence musí zaměstnanci, pracují při čištění a údržbě stokové sítě, projít vstupní lékařskou prohlídku a další prohlídky absolvovat dle organizační směrnice BOZP školení první pomoci. Každé případné poranění je nutno ošetřit, ohlásit svému nadřízenému a provést zápis do knihy. V případě potřeby vyhledat lékařskou pomoc. Pracovník musí pro jednotlivé profese složit odpovídající kvalifikační zkoušky, musí se podrobit vstupní lékařské prohlídce a dalším preventivním prohlídkám, nesmí nastoupit do práce nemocen nebo jinak indisponován. c) Práce ve stokách a jiných podzemních objektech stokové sítě Vstup do jednotlivých objektů stokové sítě se děje vždy vstupní šachtou. Postup při sestupu do vstupní šachty: zabezpečení pracoviště z hlediska bezpečnosti silničního provozu a osob na povrchu,příprava nářadí a ochranných prostředků, otevření poklopu dvou sousedních vstupních šachet k zajištění větrání, postavení trojnožky,indikace prostředí (nesmí být překročena hodnota přípustné koncentrace NPKprůměrné), Vlastní vstup pracovníka, jištěného na povrchu trojnožkou, za pomoci lana a prsního horolezeckého úvazku (kromě dále uvedených vyjímek), do šachty. Otevírání poklopu šachty: Otevírání poklopu vstupní šachty provádějí dva pracovníci vhodnými nástroji dle předepsaného pracovního postupu. Poklop je nutno odložit vedle otvoru ve vzdálenosti nejméně 1 m tak, aby nepřekážel silničnímu provozu ani pracovníkům při práci. Poklopy se nesmí otevírat nebo zavírat pouze rukama. Po osazení poklopu zpět do rámu se pracovníci musí přesvědčit, zda je uložení bezpečné. Porušené poklopy je nutno neprodleně vyměnit. Rám poklopu musí pevně dosedat a celým obvodem doléhat na konstrukci vstupu. Koše na bahno jsou zavěšeny na rámu poklopu, vyzvedávají se dvěma háky, a po vyzvednutí se z nich odstraní usazeniny. Koše se odloží tak, aby případné vytékající nečistoty z nich netekly do vstupní šachty. Při zavěšování košů zpět se musí dbát na to, aby důkladně dosedaly a nebylo zde nebezpečí jejich pádu na dno. Větrání podzemních prostor: Před vstupem se musí kanalizační zařízení větrat přirozenou cestou maximálně 20 minut. 13

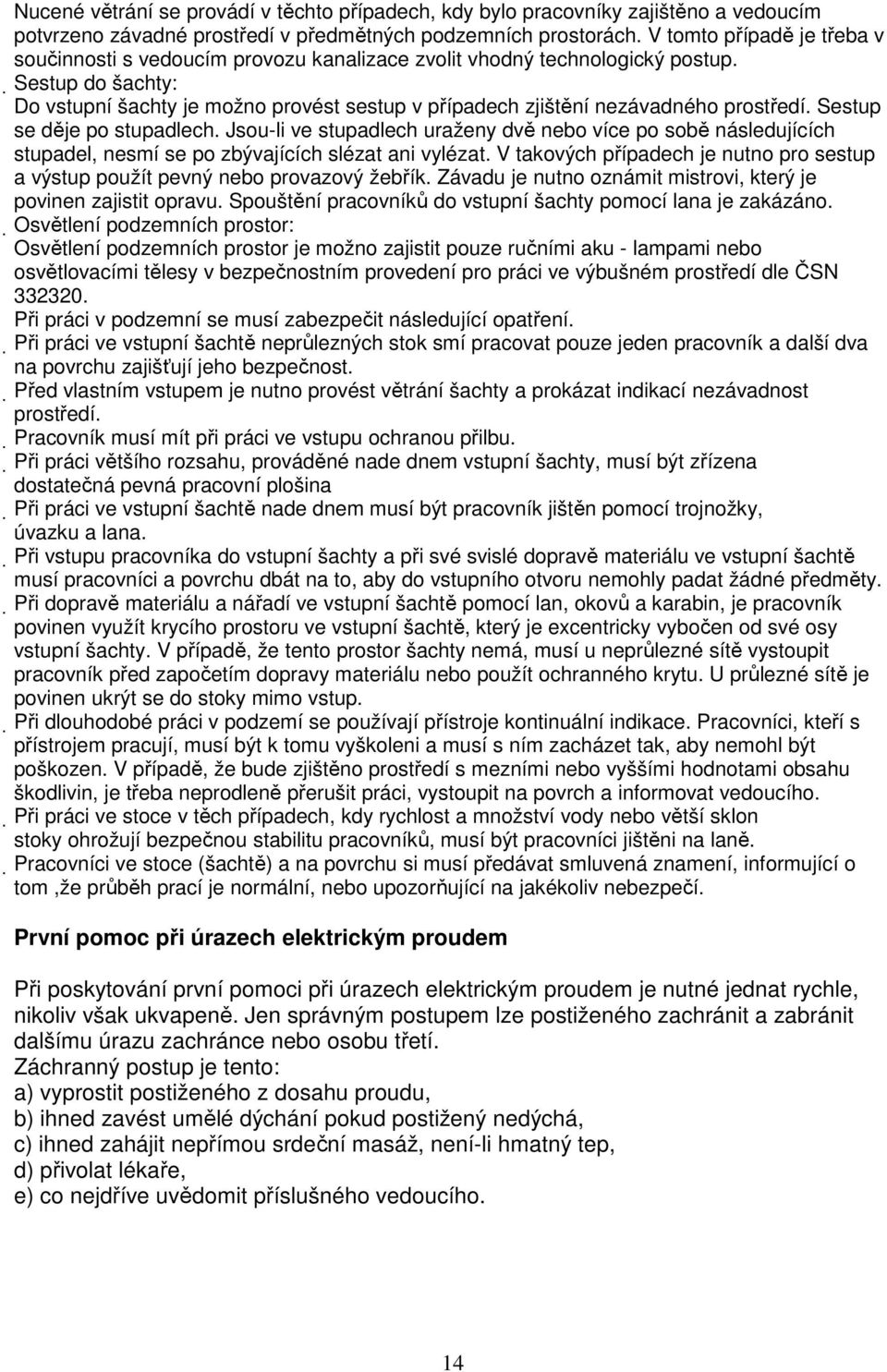

14 Nucené větrání se provádí v těchto případech, kdy bylo pracovníky zajištěno a vedoucím potvrzeno závadné prostředí v předmětných podzemních prostorách. V tomto případě je třeba v součinnosti s vedoucím provozu kanalizace zvolit vhodný technologický postup. Sestup do šachty: Do vstupní šachty je možno provést sestup v případech zjištění nezávadného prostředí. Sestup se děje po stupadlech. Jsou-li ve stupadlech uraženy dvě nebo více po sobě následujících stupadel, nesmí se po zbývajících slézat ani vylézat. V takových případech je nutno pro sestup a výstup použít pevný nebo provazový žebřík. Závadu je nutno oznámit mistrovi, který je povinen zajistit opravu. Spouštění pracovníků do vstupní šachty pomocí lana je zakázáno. Osvětlení podzemních prostor: Osvětlení podzemních prostor je možno zajistit pouze ručními aku - lampami nebo osvětlovacími tělesy v bezpečnostním provedení pro práci ve výbušném prostředí dle ČSN Při práci v podzemní se musí zabezpečit následující opatření. Při práci ve vstupní šachtě neprůlezných stok smí pracovat pouze jeden pracovník a další dva na povrchu zajišťují jeho bezpečnost. Před vlastním vstupem je nutno provést větrání šachty a prokázat indikací nezávadnost prostředí. Pracovník musí mít při práci ve vstupu ochranou přilbu. Při práci většího rozsahu, prováděné nade dnem vstupní šachty, musí být zřízena dostatečná pevná pracovní plošina Při práci ve vstupní šachtě nade dnem musí být pracovník jištěn pomocí trojnožky, úvazku a lana. Při vstupu pracovníka do vstupní šachty a při své svislé dopravě materiálu ve vstupní šachtě musí pracovníci a povrchu dbát na to, aby do vstupního otvoru nemohly padat žádné předměty. Při dopravě materiálu a nářadí ve vstupní šachtě pomocí lan, okovů a karabin, je pracovník povinen využít krycího prostoru ve vstupní šachtě, který je excentricky vybočen od své osy vstupní šachty. V případě, že tento prostor šachty nemá, musí u neprůlezné sítě vystoupit pracovník před započetím dopravy materiálu nebo použít ochranného krytu. U průlezné sítě je povinen ukrýt se do stoky mimo vstup. Při dlouhodobé práci v podzemí se používají přístroje kontinuální indikace. Pracovníci, kteří s přístrojem pracují, musí být k tomu vyškoleni a musí s ním zacházet tak, aby nemohl být poškozen. V případě, že bude zjištěno prostředí s mezními nebo vyššími hodnotami obsahu škodlivin, je třeba neprodleně přerušit práci, vystoupit na povrch a informovat vedoucího. Při práci ve stoce v těch případech, kdy rychlost a množství vody nebo větší sklon stoky ohrožují bezpečnou stabilitu pracovníků, musí být pracovníci jištěni na laně. Pracovníci ve stoce (šachtě) a na povrchu si musí předávat smluvená znamení, informující o tom,že průběh prací je normální, nebo upozorňující na jakékoliv nebezpečí. První pomoc při úrazech elektrickým proudem Při poskytování první pomoci při úrazech elektrickým proudem je nutné jednat rychle, nikoliv však ukvapeně. Jen správným postupem lze postiženého zachránit a zabránit dalšímu úrazu zachránce nebo osobu třetí. Záchranný postup je tento: a) vyprostit postiženého z dosahu proudu, b) ihned zavést umělé dýchání pokud postižený nedýchá, c) ihned zahájit nepřímou srdeční masáž, není-li hmatný tep, d) přivolat lékaře, e) co nejdříve uvědomit příslušného vedoucího. 14

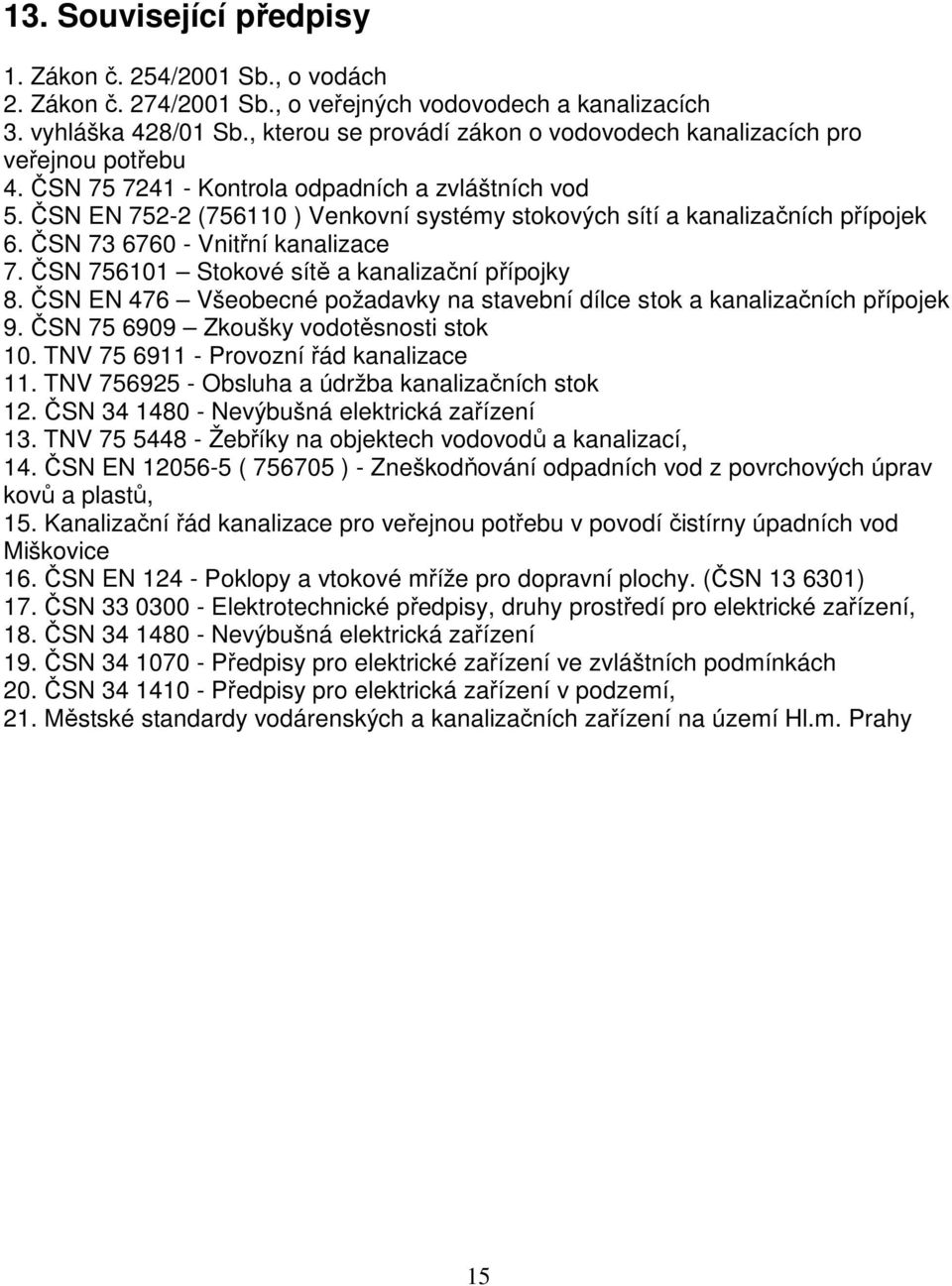

15 13. Související předpisy 1. Zákon č. 254/2001 Sb., o vodách 2. Zákon č. 274/2001 Sb., o veřejných vodovodech a kanalizacích 3. vyhláška 428/01 Sb., kterou se provádí zákon o vodovodech kanalizacích pro veřejnou potřebu 4. ČSN Kontrola odpadních a zvláštních vod 5. ČSN EN ( ) Venkovní systémy stokových sítí a kanalizačních přípojek 6. ČSN Vnitřní kanalizace 7. ČSN Stokové sítě a kanalizační přípojky 8. ČSN EN 476 Všeobecné požadavky na stavební dílce stok a kanalizačních přípojek 9. ČSN Zkoušky vodotěsnosti stok 10. TNV Provozní řád kanalizace 11. TNV Obsluha a údržba kanalizačních stok 12. ČSN Nevýbušná elektrická zařízení 13. TNV Žebříky na objektech vodovodů a kanalizací, 14. ČSN EN ( ) - Zneškodňování odpadních vod z povrchových úprav kovů a plastů, 15. Kanalizační řád kanalizace pro veřejnou potřebu v povodí čistírny úpadních vod Miškovice 16. ČSN EN Poklopy a vtokové mříže pro dopravní plochy. (ČSN ) 17. ČSN Elektrotechnické předpisy, druhy prostředí pro elektrické zařízení, 18. ČSN Nevýbušná elektrická zařízení 19. ČSN Předpisy pro elektrické zařízení ve zvláštních podmínkách 20. ČSN Předpisy pro elektrická zařízení v podzemí, 21. Městské standardy vodárenských a kanalizačních zařízení na území Hl.m. Prahy 15

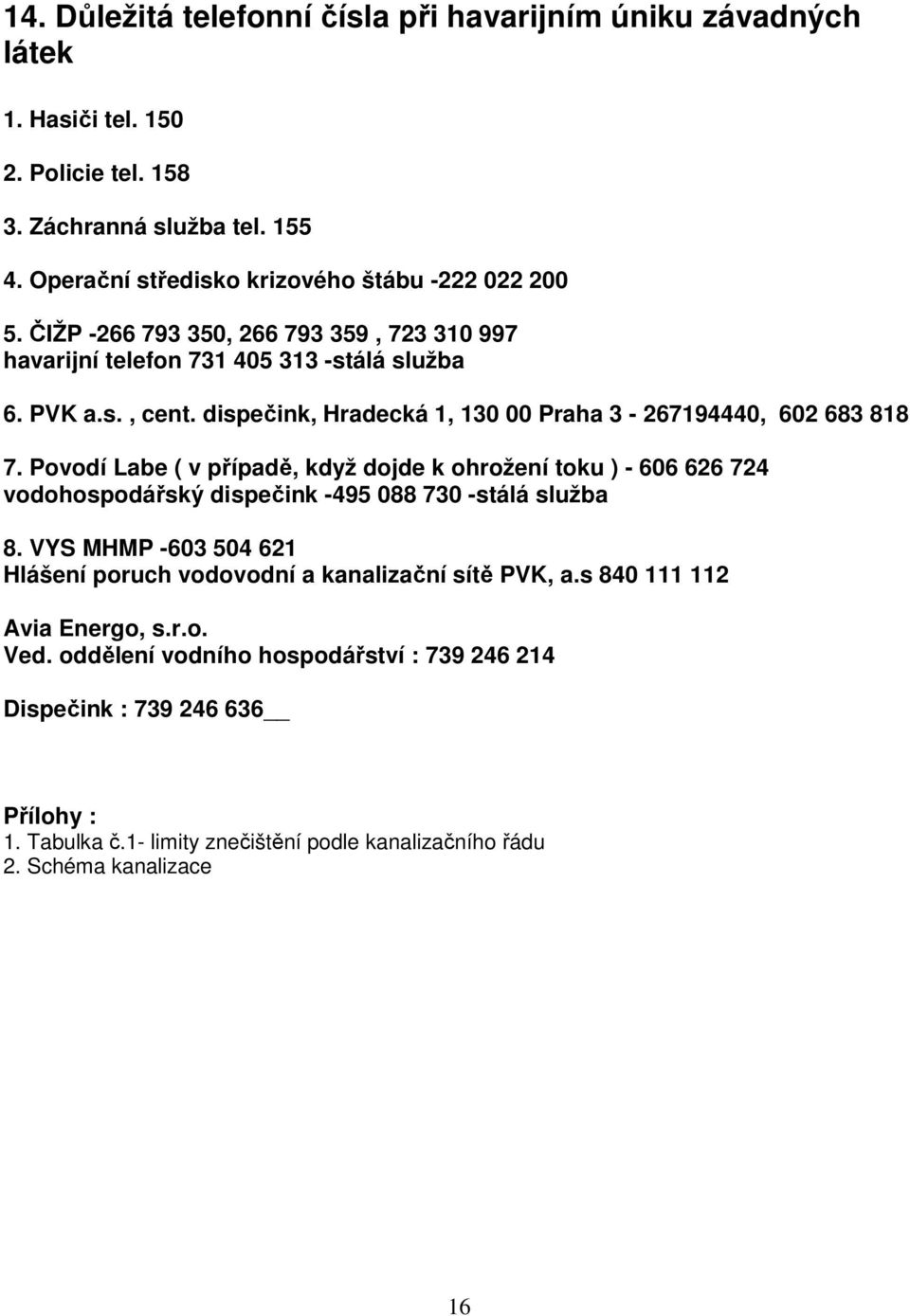

16 14. Důležitá telefonní čísla při havarijním úniku závadných látek 1. Hasiči tel Policie tel Záchranná služba tel Operační středisko krizového štábu ČIŽP , , havarijní telefon stálá služba 6. PVK a.s., cent. dispečink, Hradecká 1, Praha , Povodí Labe ( v případě, když dojde k ohrožení toku ) vodohospodářský dispečink stálá služba 8. VYS MHMP Hlášení poruch vodovodní a kanalizační sítě PVK, a.s Avia Energo, s.r.o. Ved. oddělení vodního hospodářství : Dispečink : Přílohy : 1. Tabulka č.1- limity znečištění podle kanalizačního řádu 2. Schéma kanalizace 16

17 Příloha č.1 T a b u l k a č. 1 Limity znečištění pro souhrnnou skupinu znečišťovatelů do splaškové kanalizace limity jsou uvedeny v mg/l základní ukazatele pv sv ph 6-10 teplota 40 C BSK CHSK Cr N-NH 4 + dusík amoniakální N celk dusík celkový P celk fosfor celkový 18 9 RL rozpuštěné látky NL nerozpuštěné látky RAS rozpuštěné anorganické soli SO 4 2- sírany F - fluoridy 2,40 1,20 CN - kyanidy veškeré 0,20 0,10 S 2- sulfidy 0,10 C10-C40 uhlovodíky C10 až C40 ( NEL-GC) 6 3 tuky a oleje FN 1 fenoly jednosytné 10 PAL-A aniontové tenzidy 10 PAL kationtové tenzidy 1 17

18 PAL neiontové tenzidy 3 AOX 1) adsorbovatelné organicky vázané halogeny 0,20 0,10 AOX 1) (v případě povinného zdravotního zabezpečení odpadních vod chlorováním) 5,00 3,00 kovy 2) Ag stříbro 0,200 0,100 As arzen 0,200 0,100 Ba baryum 3,000 1,500 Cd kadmium 0,050 0,020 Cr celk chrom celkový 0,200 0,100 Cr VI chrom 0,100 0,050 Cu měď 0,500 0,100 Hg rtuť 0,010 0,005 Ni nikl 0,100 0,050 Pb olovo 0,100 0,050 Se selen 0,020 0,010 V vanad 0,100 0,050 Zn zinek 4,000 2,000 benzen 0,50 ethylbenzen 0,01 toluen 0,50 naftalen 0,50 xylen suma 0,50 chlorbenzen 0,1000 dichlorbenzen 0,0100 1,2,4 - trichlorbenzen 0,0100 hexachlorbenzen 0,0005 PCB 3) polychlorované bifenyly 0,0001 PAU 4) polycyklické aromatické uhlovodíky suma 0,1000 tetrachlormethan 0,010 trichlormetan 0,010 1,2 - dichlorethan 0,100 1,1,2, - trichlorethan 0,010 1,1,2,2, - tetrachlorethen ( TCE PCE perchlorethylen ) 0,100 1,2 - cis - dichlorethen 0,010 trichlorethen 0, monochlorfenol 0,001 2,4 - dichlorfenol 0,001 2,4,6 - trichlorfenol 0,001 pentachlorfenol 0,010 18
