1 MC 120 LÍSTKY Lístky s magnetickým proužkem a Magnetické karty Specifikace DESIGNA Verkehrsleittechnik GmbH

2 Pos: A PM ABACUS PAPÍROVÝ LÍSTEK...2 A.1 Materiál/ Vlastnosti papírových lístků...2 A.2 Materiál/ Vlastnosti magnetického proužku...2 B POUŽITÍ PAPÍROVÝCH LÍSTKŮ...3 B.1 Lístky s magnetickým proužkem na straně (standard)...3 B.2 Lístky s magnetickým proužkem uprostřed...4 B.3 Speciální lístky...5 B.3.1 Lístky se širokým proužkem uprostřed (TCU120, MDU120, RBE100)...5 B.3.2 Lístky s odtrhávacím kupónem...6 C ZÓNY TISKU NA PAPÍROVÝCH LÍSTCÍCH...7 C.1 Standardní zóny tisku na ENT C.2 Standardní zóny tisku na APS 120 a MPS C.2.1 Standardní zóny tisku pro lístky s postraním magnetickým proužkem...8 C.2.2 Standardní zóny tisku pro lístky se středovým magnetickým proužkem...9 C.3 Ostatní zóny tisku...10 C.3.1 Ostatní zóny tisku pro lístky s proužkem na straně...10 C.3.2 Ostatní zóny tisku pro lístky se středovým proužkem...11 C.4 Zóny tisku pro děrované lístky...11 D ZÁSOBNÍK LÍSTKŮ...13 E PM ABACUS PLASTOVÉ KARTY...14 E.1 Materiál/vlastnosti plastových karet...14 E.2 Materiál/vlastnosti magnetického proužku...14 E.3 Správné zacházení s plastovými kartami...15 E.4 Rozměry plastové karty...15 E.5 Mechanický test flexibility...16 F DODATEK...17 F.1 Souhrn specifikací dané verze...17

3 A PM ABACUS Papírový lístek A.1 Materiál/ Vlastnosti papírových lístků Materiál Barva Váha Vlastnosti papírového lístku Děrný štítek Bílá g/m² Průsvitnost (sytost) cca 65 % Okraje lístku Potisk Roztažnost a smrštivost Hladké, bez zdrsnění Podle objednávky, oděruvzdorná barva, nelepící, nevodivý max. 0,25 % na délku max. 0,70 % na šířku A.2 Materiál/ Vlastnosti magnetického proužku Magnetický oxidový film Koercitivní síla (Hc) Saturace zbytkové magnetizace (Brs.) Mazací pole Vlastnosti magnetického proužku 14 micron 24x 10³ A/m 0,1 Tesla (1000 Gaus) 80 x 10³ A/m Hloubka hrubosti max. 1,3 µm 2 DESIGNA Verkehrsleittechnik GmbH Ticket_manual.doc

4 B Použití papírových lístků B.1 Lístky s magnetickým proužkem na straně (standard) Standardní lístek v PM ABACUS systémech (krátkodobé parkovací lístky, hodnotové/časové šeky). Fig. 1: Lístek s magnetickým proužkem na straně (standard): Rozměry v mm

5 B.2 Lístky s magnetickým proužkem uprostřed Volitelný lístek v PM ABACUS systémech (krátkodobé parkovací lístky, hodnota/ čas šeky) Fig. 2: Lístky s magnetickým proužkem uprostřed: Rozměry v mm Serial number - možno objednat s číslováním i bez. 4 DESIGNA Verkehrsleittechnik GmbH Ticket_manual.doc

6 B.3 Speciální lístky B.3.1 Lístky se širokým proužkem uprostřed (TCU120, MDU120, RBE100) V případě používání rabatovacích zařízení TCU 120, MDU 120 a/nebo RBE 100 v PM ABACUS jsou lístky se širokým proužkem uprostřed nutností. Informace o slevě jsou vepsány do mg.proužku, spolu s ostatními daty. Fig. 3: Lístek se širokým magnetickým proužkem: rozměry v mm

7 Pos: Pos: B.3.2 Lístky s odtrhávacím kupónem Odtrhávací kupóny musí být umístěny na specielním místě lístku, k zajištění správného zpracování lístku v čtečce magnetických lístků, karet. Chybějící odtržený kupón nemá žádný vliv na kalkulaci tarifu. Fig. 4: Lístek s odtrhávacím kupónem: Rozměry v mm 6 DESIGNA Verkehrsleittechnik GmbH Ticket_manual.doc

8 Pos: 5 /Hardware/Geräteaufbau/2_Aufbau_Allg/ 690 C Zóny tisku na papírových lístcích V systému PM ABACUS, jsou různé informace lístku tištěny na lístky v průběhu různých procesů tiskárnou multiconu. Specifikované zóny tisku musí zůstat prázdné při vytváření návrhu na potisk vašeho lístku, k zajištění čitelnosti informací na lístku. POZOR! Zachovejte toleranci 2mm pro všechny zóny tisku. POZNÁMKA: Specifikované zóny tisku jsou platné pro Multicon MC 120 s tiskárnou matrix. C.1 Standardní zóny tisku na ENT 120 POZNÁMKA: Vždy ponechejte tutu zónu prázdnou když vytváříte návrh vašeho lístku. Fig. 5: Standardní zóna tisku na ENT 120 (Rozměry v mm)

C.2 Standardní zóny tisku na APS 120 a MPS 120 V automatické pokladně APS 120 ECO a APS 120 COMPACT stejně jako v ruční pokladně MPS 120 mohou být lísky zasunuty do multiconu různými směry: 1.

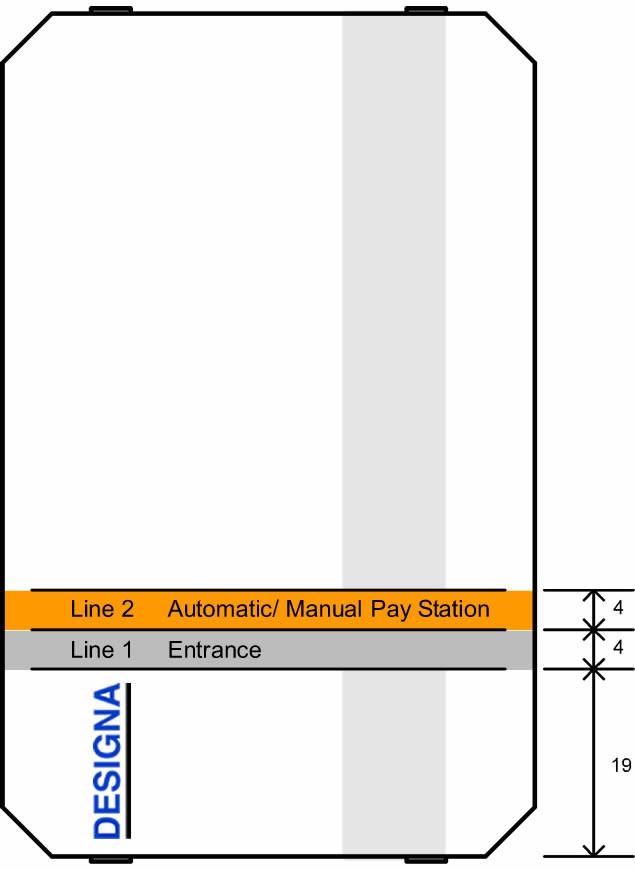

9 C.2 Standardní zóny tisku na APS 120 a MPS 120 V automatické pokladně APS 120 ECO a APS 120 COMPACT stejně jako v ruční pokladně MPS 120 mohou být lísky zasunuty do multiconu různými směry: 1. postraní proužek/ jeden směr zasunutí (magnetické proužek vpravo dole). Zóny tisku specifikované následně, jsou vždy na vrchní straně lístku. 2. Proužek uprostřed/ čtyři směry zasunutí (magnetický proužek nahoře nebo dole/ oba směry) Zóny tisku specifikované následně mohou být na vrchní či dolní straně lístku. C.2.1 Standardní zóny tisku pro lístky s postraním magnetickým proužkem Potisk vjezdu je již vytištěn (obr. C.1). POZNÁMKA: Vždy udržujte dostatečně toto místo volné pokud je čitelnost informací požadována automatickou a manuální pokladnou. Fig. 6Standardní zóny tisku na APS 120 a MPS 120 s postraním proužkem (Rozměry v mm) 8 DESIGNA Verkehrsleittechnik GmbH Ticket_manual.doc

10 C.2.2 Standardní zóny tisku pro lístky se středovým magnetickým proužkem Otisk vjezdu je již vytištěný (viz C.1). Jiné zóny tisku jsou nyní možné v automatické a ruční pokladně zásluhou všemožným zasunutím lístku. POZNÁMKA: Vždy udržujte dostatečně tyto dvě místa, když vytváříte svůj návrh, volné pokud je čitelnost informací požadována. Fig. 7: Standardní zóny tisku na APS 120 a MPS 120 se středovým proužkem (Rozměry v mm)

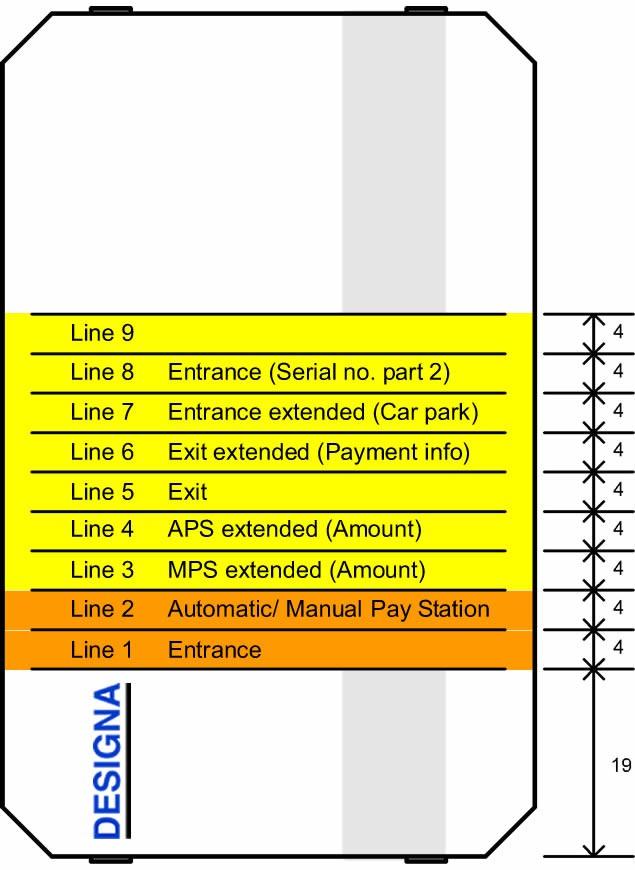

11 C.3 Ostatní zóny tisku Dvouzónový potisk - je prováděn na ruční pokladně pro určité funkce (např. kongresový lístek, krátkodobé a časové šeky) nebo může být nastaven rozšířený potisk lístku tak, že jsou potištěny i 3 zóny. V tom případě jsou rozšířené zóny tisku platné také pro automatickou pokladnu. Pro dobrou čitelnost udržujte, při vytváření návrhu, tato dvě místa vždy dostatečně volná. C.3.1 Ostatní zóny tisku pro lístky s proužkem na straně Fig. 8: Ostatní zóny tisku pro lístek s proužkem na straně (Rozměry v mm) 10 DESIGNA Verkehrsleittechnik GmbH Ticket_manual.doc

$Pos: 31 /Hardware/Geräteaufbau/6_Abmessungen/ENT @ 0\mod_1176731806640_6.doc @ 809 C.3.2 Ostatní zóny tisku pro lístky se středovým proužkem Fig.$

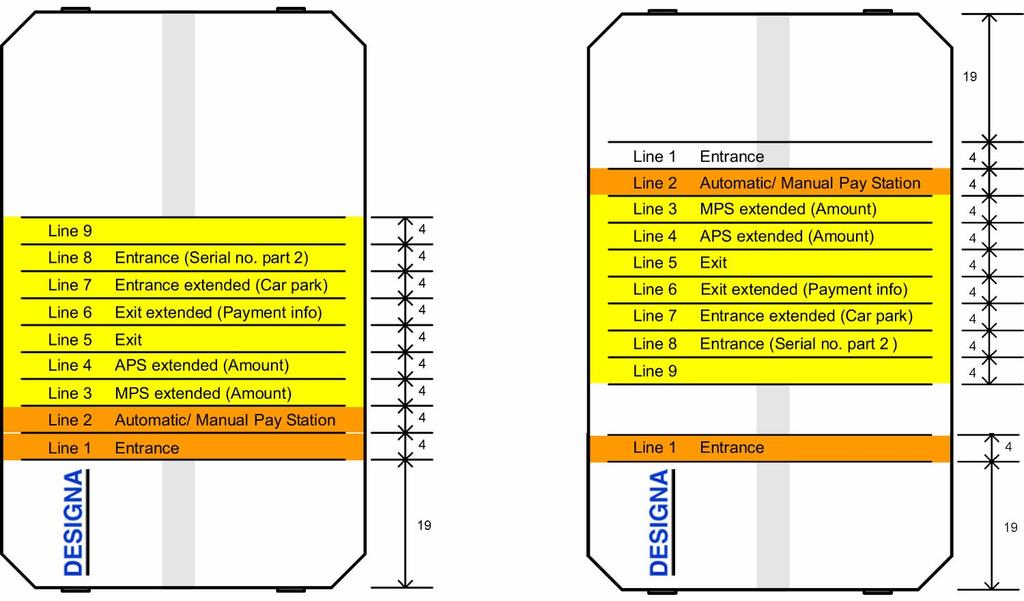

12 Pos: C.3.2 Ostatní zóny tisku pro lístky se středovým proužkem Fig. 9: Ostatní zóny tisku pro lístky se středovým proužkem (Rozměry v mm) C.4 Zóny tisku pro děrované lístky V systému PM ABACUS mohou být slevy udělovány děrováním lístku. Systém rozezná děrování a udělí slevu podle druhu platby (GID). Děrování musí být umístěno v šedivé vyznačené zóně. Přesné značky děrování, umožňují použití děrovačky obsluhou parkingu.

13 Fig. 10: Děrovací zóny 3 Zóna děrování pro děrovací kleště (pouze magnetický proužek) 4 Rozšířená zóna děrování pro stolní děrovací zařízení (magnetické proužek a čárový kód) 5 Díra provedená děrovacími kleštěmi 6 díra provedená stolním děrovacím zařízením (kombinovaná díra) 12 DESIGNA Verkehrsleittechnik GmbH Ticket_manual.doc

14 D Zásobník lístků Zásobník lístků s 5000 lísky může být použit v zařízení ENT 120 systému PM ABACUS. Dobrovolně může být zařízení ENT 120 vybaveno druhým zásobníkem lístků. Fig. 11: Zásobník lístků

15 E PM ABACUS Plastové karty E.1 Materiál/vlastnosti plastových karet Materiál Vlastnosti plastových karet Polyvinylchlorid (PVC), laminované Rozměry 85,60 x 53,98mm (podle ISO 7810) Tloušťka Okraje karty Zaoblení Povrch Pracovní teplota Potisk Možnosti 0,76 mm +/-0,08 mm Hladké, bez zdrsnění 3,18 Hladký a lesklý C Offsetový tisk nebo sítotisk (pod povlak) otěruvzdorná barva, nelepící, nevodivý Podpisový útržek E.2 Materiál/vlastnosti magnetického proužku Magnetický oxidový film Koercitivní síla (Hc) Saturace zbytkové magnetizace (Brs.) Mazací pole Vlastnosti magnetického proužku 14 micron 24x 10³ A/m 0,1 Tesla (1000 Gaus) 80x 10³ A/m Hloubka hrubosti max. 1,3 µm 14 DESIGNA Verkehrsleittechnik GmbH Ticket_manual.doc

16 . E.3 Správné zacházení s plastovými kartami 7 Nevystavujte karty žádným agresivním rozpouštědlům (Např. čistící přípravky, ředidlo, etyl alkohol) karty se stávají lámavými. 8 Neuchovávejte karty v měkkých PVC pouzdrech nebo peněženkách (možnost poškození vypařujícími se změkčovadly a koženou tříslovinou). 9 Nevystavujte karty extrémně nízkým nebo vysokým teplotám nebo konstantním změnám v teplotě (Maximální dovolená teplota pro Standardní PVC karty je přibližně +60 ). 10 Neskladujte karty v přímém slunečním záření (deformace, blednoucí barvy). 11 evystavujte karty extrémní deformaci (tj. časné ohýbání karet). 12 Chraňte magnetické karty předi magnetickými poli (tj. magnetické tiskové hlavy, některá elektronická zařízení jako například rádio či reproduktory. E.4 Rozměry plastové karty Fig. 12: Rozměry plastové karty s magnetickým proužkem uprostřed

17 E.5 Mechanický test flexibility Fig. 13: Mechanický test flexibility 16 DESIGNA Verkehrsleittechnik GmbH Ticket_manual.doc

18 ===== Ende der Stückliste ===== 1 F Dodatek F.1 Souhrn specifikací dané verze Verze 1.01, 12/2007 (MD) Český dokument vytvořen na základě anglické verze vytvořené z německého originálu. Předmět může podléhat technickým změnám Parkovací systém PM ABACUS je konstantě vylepšován a upravován. Prosím kontaktujte svůj DESIGNA Servis o změnách a dodatcích k těmto specifikacím.
