3. Složení osy X. 3. Složení osy X. Written By: Jakub Dolezal manual.prusa3d.com/ Page 1 of 18
|
|
- Dalibor Veselý
- před 6 lety
- Počet zobrazení:
Transkript
1 3. Složení osy X Written By: Jakub Dolezal 2018 manual.prusa3d.com/ Page 1 of 18
2 Step 1 Nářadí potřebné k této kapitole Čelisťové kleště pro kontrolu napnutí řemene. 2,5mm inbusový klíč pro šrouby M3 Plochý šroubovák pro nasazení řemene. Použijte sáček "MK2.5 1" 2018 manual.prusa3d.com/ Page 2 of 18

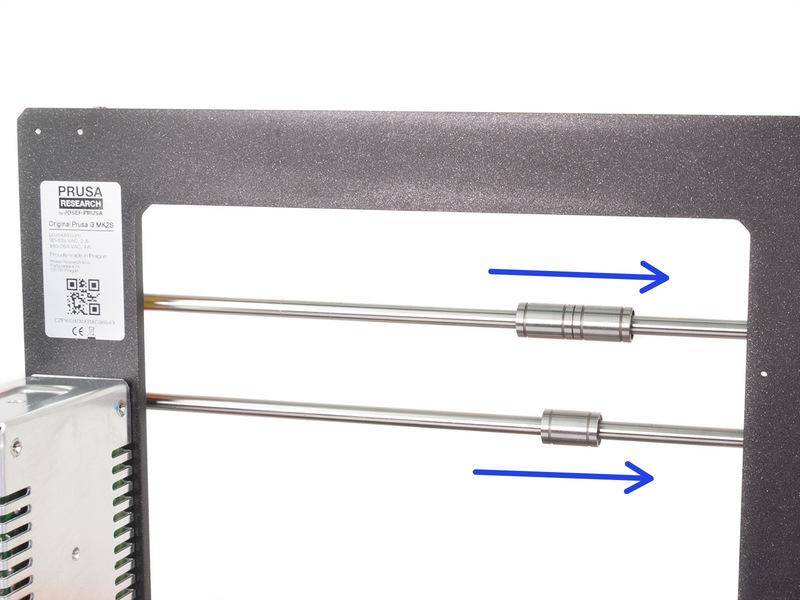

3 Step 2 Údržba tiskárny (volitelné) Dříve než pokročíme k dalšímu upgradu na MK2.5 je ideální chvíle na rychlou údržbu. Posuňte ložiska na stranu, získáte tím více místa na vyčištění hlazených tyčí. Vezměte utěrku/hadřík a setřete hlazené tyče. Věnujte pozornost okrajům osy blízko dílů X-end, kde je největší koncentrace prachu. Můžete také aplikovat kapku univerzálního strojního oleje a několikrát po sobě posuňte ložisky tam a zpět. Běžná údržba je popsána v Příručce tiskaře pro MK2.5, viz kapitola manual.prusa3d.com/ Page 3 of 18

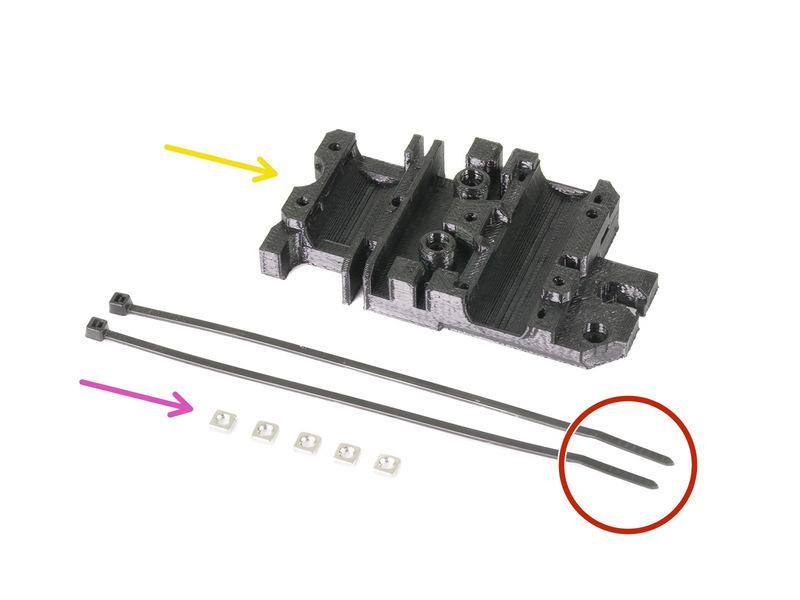

4 Step 3 Příprava X-carriage Pro následující krok si prosím připravte: X-carriage-back pro MK2.5 (1x) Matka M3nS (5x) Stahovací páska (2x) Dle druhého obrázku vložte matky do slotů. Zkontrolujte správné zarovnání pomocí inbusového klíče. Zasuňte stahovací pásky do slotů, viz poslední obrázek. Vzhled tištěného dílu se může mírně lišit. Na způsob montáže to nemá vliv manual.prusa3d.com/ Page 4 of 18

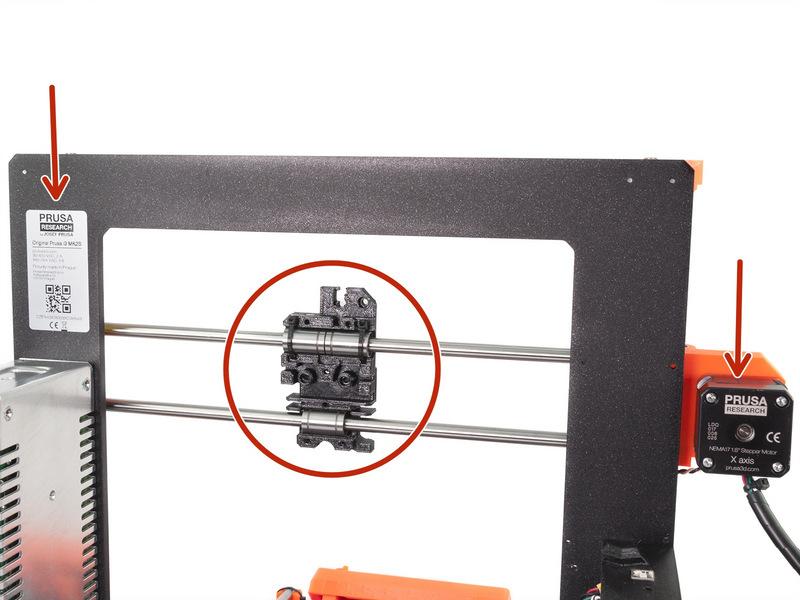

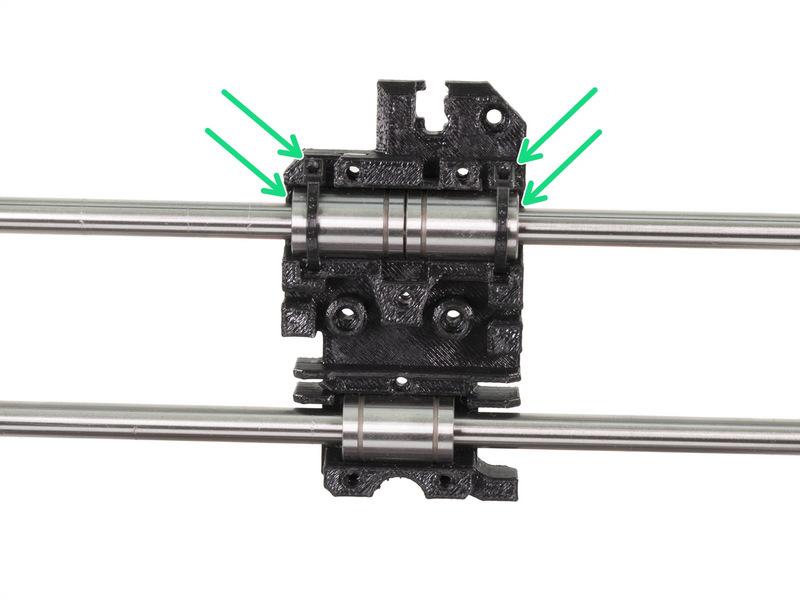

5 Step 4 Uchycení X-carriage Vezměte vytištěný díl X-carriage pro MK2.5 a umístěte jej na osu X. Zkontrolujte správnou orientaci jako je na obrázku! Zarovnejte ložiska a utáhněte pásky. Až budete mít hotovo, zastřihněte pásky kleštěmi manual.prusa3d.com/ Page 5 of 18

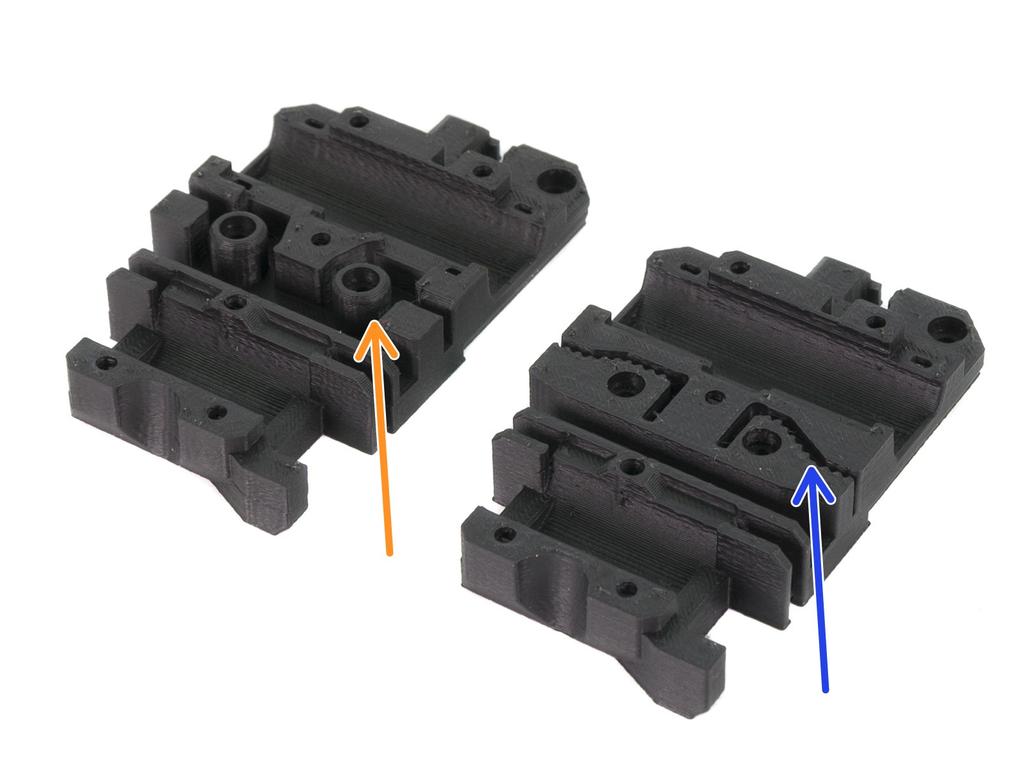

6 Step 5 Rozdílné díly X-carriage U dílu X-carriage došlo k vylepšení, uchycení řemenu bylo kompletně přepracováno. Návod ke složení obsahuje postup pro obě verze. Porovnejte svůj vytištěný díl proti fotografii a vyberte si následující: Starší design je v levé části fotografie. Prosím pokračujte na Krok 13 (Step 13). Nový design je v pravé části fotografie. Prosím pokračujte na Krok 6 (Step 6). Step 6 Osa X: nasazení řemenu (1. část, nový design) Vložte řemen X-GT2 (850 mm) do dílu X-carriage jako na obrázku. Pro zasunutí řemenu použijte inbusový klíč nebo plochý šroubovák. Vzhled vašeho tištěného dílu se může mírně lišit. Na způsob montáže to nemá vliv manual.prusa3d.com/ Page 6 of 18

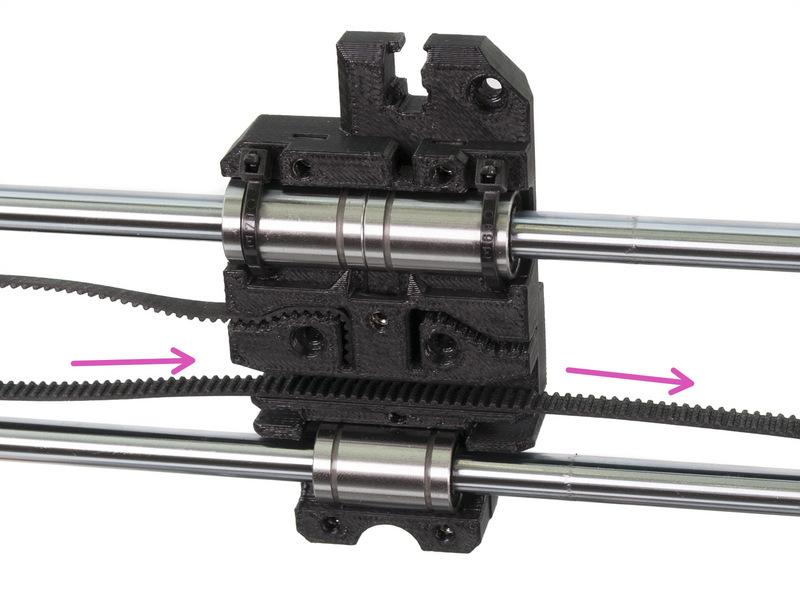

7 Step 7 Osa X: nasazení řemenu (2. část, nový design) Protáhněte řemen skrz tištěný díl X-end-idler, okolo kladky 623h a zpět. Pokračujte protažením řemenu skrze X-carriage. Pod řemenem by měly zůstat volné sloty, které později použijeme pro kabeláž. Veďte řemen skrz díl X-end-motor, okolo řemeničky GT2-16 a zpět manual.prusa3d.com/ Page 7 of 18
8 Step 8 Osa X: nasazení řemenu (3. část, nový design) Než bude pokračovat s vedením řemene, prosím povolte dva vyznačené šrouby na dílu X-endmotor. Natočte motor dle šipky, tedy směrem k rámu. Vložte řemen do X-carriage jako na druhém obrázku. Pro zasunutí řemenu použijte inbusový klíč nebo plochý šroubovák. Řemen je delší a bude přesahovat, zatím JEJ NEZKRACUJTE manual.prusa3d.com/ Page 8 of 18
9 Step 9 Napnutí řemene osy X (nový design) Pravou rukou otočte motorem do původní polohy a podržte jej. Prstem levé ruky zmáčkněte řemen směrem dolu. Pro prohnutí bude zapotřebí jisté síly, ALE nezkoušejte napnout řemen příliš silně, může dojít k poškození tiskárny. Pokud motorem nelze otočit, je řemen již příliš napnutý. Podle toho, zdali je řemen příliš napnutý nebo naopak volný, upravte jeho délku v X-carriage. Až budete mít hotovo, otočte motorem do výchozí pozice a opět utáhněte šrouby M manual.prusa3d.com/ Page 9 of 18
10 Step 10 Zarovnání řemene osy X (nový design) Spodní a vrchní část řemene by měly být rovnoběžné (nad sebou). Pro úpravu polohy řemene povolte červíky na řemeničce (pulley) a mírně s ní posouvejte do doby, než dosáhnete optimální polohy. Dotáhněte oba červíky na řemeničce (pulley) manual.prusa3d.com/ Page 10 of 18

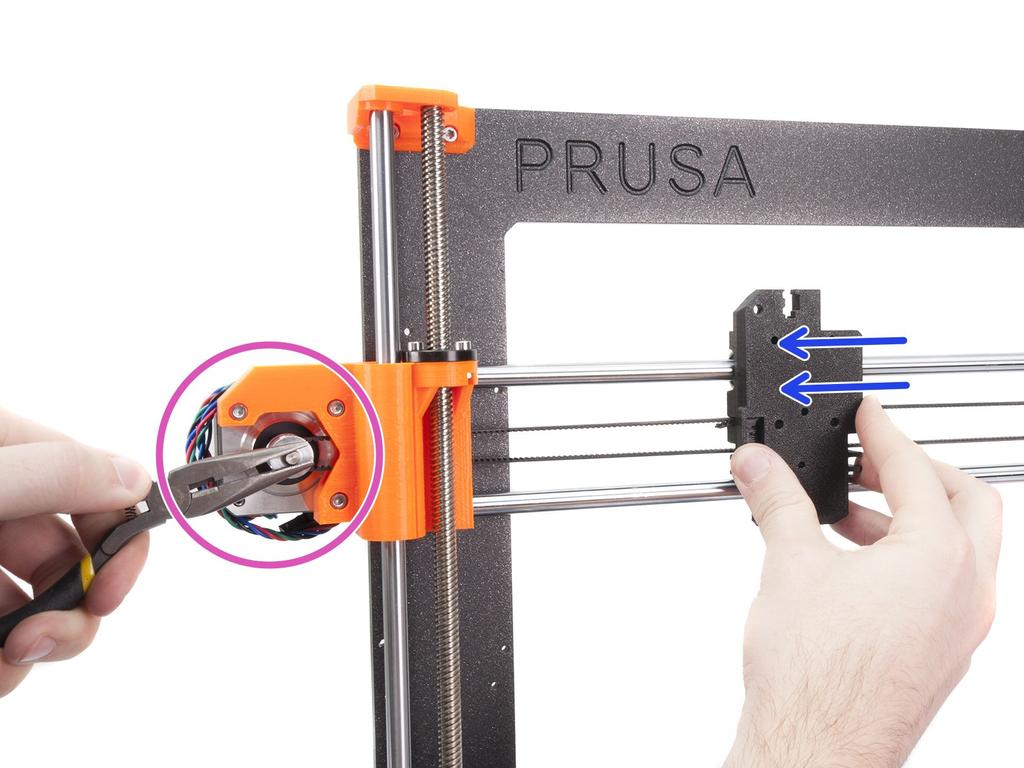

11 Step 11 Kontrola napnutí řemenu osy X (nový design) Níže popsanou techniku použijte pro kontrolu správnosti napnutí řemene: Kleštěmi uchopte hřídel motoru osy X. Pohněte s X-carriage směrem k motoru osy X. Nepoužívejte nepřiměřenou sílu. Pokud je řemen správně napnutý, ucítíte odpor a X-carriage se prakticky nepohne. Pokud je řemen příliš volný, dojde k jeho deformaci (vytvoří se "vlnka") a přeskočí o zub na řemeničce. Je řemen stále příliš volný? Vraťte se do kroku 8 (step 8) a opakujte kroky až po současný. Natočte motor a upravte napnutí řemenu v X- carriage. Zkrácení délky řemene posunutím o jeden až dva zuby by mělo postačit manual.prusa3d.com/ Page 11 of 18
12 Step 12 Zkrácení řemene osy X (nový design) Pro následující krok doporučujeme použít bílý fix, ale zkrácení řemene zvládnete i bez něj. Odměřte část, kterou je potřeba ustřihnout a opatrně odtáhněte řemen od dílu X-carriage, avšak ponechte alespoň 3-4 zuby z řemene v X-carriage, neboť nechcete ztratit získané napnutí. Pokud to je možné, udělejte si v místě zkrácení značku. Ujistěte se, že je vaše značka na správném místě a pás je stále napnutý. Pomocí kleští zastřihněte řemen a vložte jej do dílu X-carriage. Pokud je to nutné, použijte šroubovák nebo inbusový klíč. Hotovo? Přeskočte na Krok 19 (Step 19). Step 13 Osa X: nasazení řemenu (1. část, starší design) Vložte řemen X-GT2 (850 mm) do dílu X-carriage jako na obrázku. Zamáčkněte řemen až nadoraz, použijte inbusový klíč nebo plochý šroubovák. Je velmi DŮLEŽITÉ, aby z X-carriage na této straně nepřečnívala žádná část řemenu manual.prusa3d.com/ Page 12 of 18
13 Step 14 Osa X: nasazení řemenu (2. část, starší design) Protáhněte řemen skrz tištěný díl X-end-idler, okolo kladky 623h a zpět. Pokračujte protažením řemenu skrze X-carriage. Pod řemenem by měly zůstat volné sloty, které později použijeme pro kabeláž. Veďte řemen skrz díl X-end-motor, okolo řemeničky GT2-16 a zpět. Step 15 Osa X: nasazení řemenu (3. část, starší design) Než bude pokračovat s vedením řemene, prosím povolte dva vyznačené šrouby na dílu X-endmotor. Otočte motorem osy X směrem dolu. Vložte řemen do X-carriage jako na druhém obrázku. Zamáčkněte řemen až nadoraz, použijte inbusový klíč nebo plochý šroubovák. Na této straně může být mírný přesah řemene, není potřeba jej zkracovat manual.prusa3d.com/ Page 13 of 18
14 Step 16 Napnutí řemene osy X (starší design) Pravou rukou otočte motorem do původní polohy a podržte jej. Prstem levé ruky zmáčkněte řemen směrem dolu. Pro prohnutí bude zapotřebí jisté síly, ALE nezkoušejte napnout řemen příliš silně, může dojít k poškození tiskárny. Pokud motorem nelze otočit, je řemen již příliš napnutý. Podle toho, zdali je řemen příliš napnutý nebo naopak volný, upravte jeho délku v X-carriage. Až budete mít hotovo, otočte motorem do výchozí pozice a opět utáhněte šrouby M manual.prusa3d.com/ Page 14 of 18
15 Step 17 Zarovnání řemene osy X (starší design) Spodní a vrchní část řemene by měly být rovnoběžné (nad sebou). Pro úpravu polohy řemene povolte červíky na řemeničce (pulley) a mírně s ní posouvejte do doby, než dosáhnete optimální polohy. Pokud nemůžete řemen srovnat, zkontrolujte, zdali jsou oba konce správně vloženy do dílu X- carriage. Dotáhněte oba červíky na řemeničce (pulley) manual.prusa3d.com/ Page 15 of 18

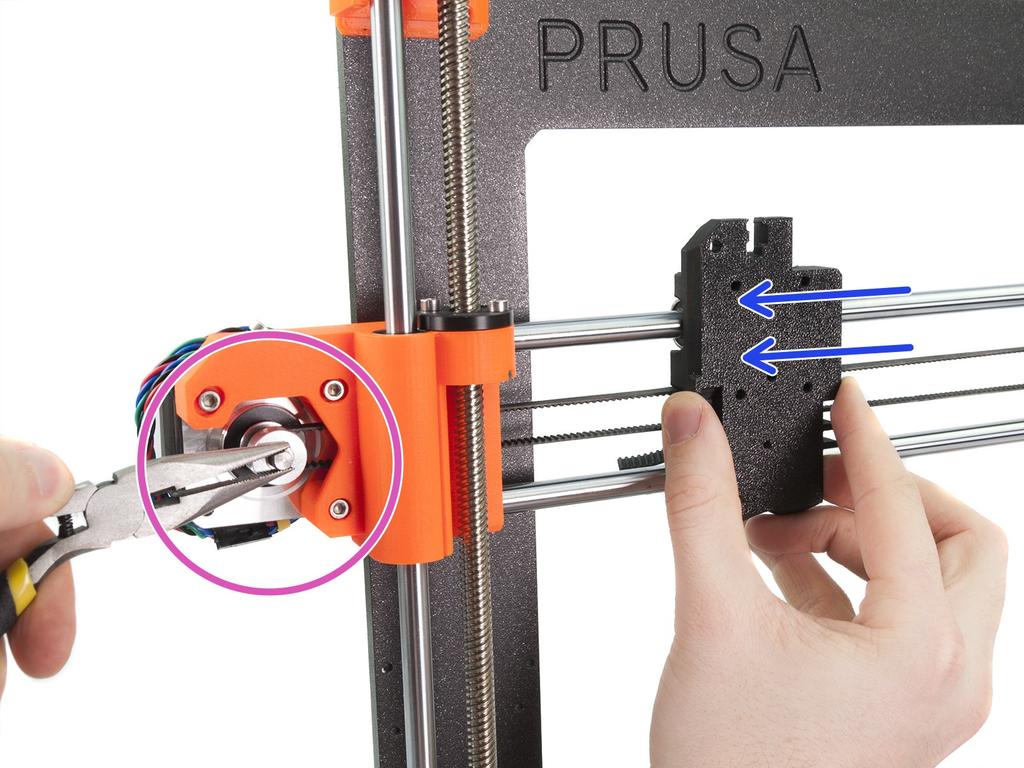

16 Step 18 Kontrola napnutí řemenu osy X (starší design) Níže popsanou techniku použijte pro kontrolu správnosti napnutí řemene: Kleštěmi uchopte hřídel motoru osy X. Pohněte s X-carriage směrem k motoru osy X. Nepoužívejte nepřiměřenou sílu. Pokud je řemen správně napnutý, ucítíte odpor a X-carriage se prakticky nepohne. Pokud je řemen příliš volný, dojde k jeho deformaci (vytvoří se "vlnka") a přeskočí o zub na řemeničce. Je řemen stále příliš volný? Vraťte se do kroku 15 (step 15) a opakujte kroky až po současný. Natočte motor a upravte napnutí řemenu v X- carriage. Zkrácení délky řemene posunutím o jeden až dva zuby by mělo postačit manual.prusa3d.com/ Page 16 of 18
17 Step 19 Osa X je hotova! Osa X je hotova! Použili jste novou X-carriage a napnuli správně řemen? Vše zkontrolováno? Pokročme k: 4. Osa E (kroucená bužírka) 2018 manual.prusa3d.com/ Page 17 of 18
18 Step 20 Textile sleeve vs spiral wrap [Překládá se] Check the package and look for the spiral wraps or textile sleeves inside. There are two possibilities: There are only textile sleeves present in the kit, then proceed according to the: 4. E-axis assembly (textile sleeve) There is a combination of spiral wraps and textile sleeve in the kit, then proceed according to the: 4. Osa E (kroucená bužírka) This document was last generated on :45:46 PM manual.prusa3d.com/ Page 18 of 18
