1 MYČKA NÁDOBÍ BDW1

2 Pro budoucí použití si prosím poznamenejte následující informace, které najdete na informačním štítku a datum prodeje, který je uveden na Vašem účtu / faktuře: Model Výrobní číslo Datum prodeje

3 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ LIKVIDACE ODPADU Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech 18 a 19 a vyhláška č.338/97 Sb. 16). Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin ( 16 a 17 vyhláška č. 338/97 Sb.). Tento spotřebič je určen jenom pro použití v domácnosti. Vážený zákazníku, děkujeme Vám, že jste si vybral náš výrobek. Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu. Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce. ZÁRUKA Na Váš nový spotřebič poskytujeme 24-měsíční záruku. Upozornění Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu. 1 Prosím uchovejte si také účet o zaplacení za spotřebič / fakturu. Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě. Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká. POPRODEJNÍ SERVIS Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz. Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu. V případě potřeby odborné technické pomoci prosíme kontaktujte naše servisní středisko : Telefon v pracovní dny od 9.00 do hod. nebo na Prosíme, abyste měli připravené po ruce následující údaje : typ výrobku / model sériové číslo datum zakoupení spotřebiče

4 2

5 DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE Prosím, přečtěte si tento návod a uchovejte jej pro budoucí použití! tento návod obsahuje kapitoly s bezpečnostními pokyny, návodem k obsluze a tipy na odstraňování poruch atd. Upozornění Výrobce si vyhrazuje právo změn výrobků bez předchozího upozornění. Pozor Vodík je výbušný. Za určitých podmínek může vodík vznikat v horkovodním systému, který se nepoužíval dva a více týdnů. Nebyl-li horkovodní systém používán po tuto dobu před používáním myčky, otevřete všechny horkovodní kohoutky a nechte vodu několik minut odtékat. Tím se veškerý nahromaděný vodík uvolní. Protože plyn je hořlavý, po tuto dobu nekuřte a nepoužívejte otevřený plamen Elektrická bezpečnost EC Tento přístroj je v souladu se směrnicí 89/336/EHS, 72/23/EHS a jejich doplňků. Upozornění Tento přístroj musí být uzemněn. V případě selhání nebo poruchy přístroje zemnění sníží riziko zasažení elektrickým proudem tím, že mu umožní procházet cestou nejmenšího odporu. Budete schopni říci, zda je uzemněný, neboť neuzemněný přístroj dává elektrické rány. Výrobce se zříká veškeré odpovědnosti za jakékoli škody vzniklé v důsledku neuzemnění přístroje.během záruční doby má provádět opravy této jednotky pouze servisní technik firmy Baumatic nebo firmou Baumatic autorizovaný technik. Nezapínejte, je-li poškozen přívodní kabel. Před použitím některé předměty nejsou vhodné pro mytí ve vaší myčce. nemanipulujte s ovladači. při plnění předmětů na mytí: 1. Zabraňte kontaktu ostrých předmětů jako nožů s těsněním dveří. 2. Vkládejte ostré nože střenkami nahoru k zabránění poranění. Používejte pouze mycí prostředky pro myčky, žádné mýdlo nebo prostředky na praní. Nikdy nepoužívejte rozpouštědla kvůli možné explozi! Bezpečnost dětí nezacházejte s myčkou hrubě a s násilím. Nesedejte a nestoupejte na dveře nebo koše nebezpečí převrácení. chraňte děti před mycími prostředky, leštidlo i a otevřenými dveřmi myčky, kde mohou být mycí prostředky. dohlédněte na malé děti, aby si nehrály s přístrojem. dohlédněte na handicapované osoby, pokud musí přístroj používat. odstraňte dveře přístroje před jeho likvidací. Při používání nedotýkejte se topného tělesa během provozu nebo těsně po skončení. Nepoužívejte vaši myčku, pokud všechny 3

6 kryty nejsou řádně na svém místě. Otvírejte dveře velmi opatrně, pokud myčka pracuje. hrozí nebezpečí vystříknutí vody. Po použití vždy mějte dveře zavřené k eliminaci nebezpečí zakopnutí. zkontrolujte po skončení mycího cyklu, zda je zásobník na mycí prostředek prázdný. Nepoužíváte-li přístroj po delší dobu, odpojte přívod vody. Čtěte tyto bezpečnostní informace a pečlivě se jimi řiďte před prvním použitím vaší myčky! OVLÁDACÍ PANEL znečištění, jako normální, ekonomický nebo oplachování. 6. tlačítko odloženého startu stiskněte toto tlačítko k zadání k počtu hodin do startu. můžete odložit začátek mytí až o 9½ hodiny. poznámka: každé stisknutí tohoto tlačítka odloží start o ½ hodiny. 7. tlačítko teploty vyberte požadovanou teplotu stisknutím tohoto tlačítka. 8. tlačítko start/pauza stiskněte toto tlačítko ke spuštění nebo zastavení myčky. při startu se rozsvítí světlo. 9. signální kontrolka soli pokud se kontrolka na panelu rozsvítí, doplňte sůl. 1. vypínač zapíná a vypíná přívod proudu. 2. tlačítko jazyků stiskem tohoto tlačítka zvolte angličtinu, italštinu, francouzštinu, španělštinu a němčinu. 3. signální kontrolka leštidla pokud se kontrolka na čelním panelu rozsvítí, doplňte leštidlo. 4. okénko displeje zobrazuje zbývající čas, čas odkladu, indikaci chodu, teplotu vody, chybové kódy atd. 5. tlačítko programů vyberte různé programy podle stupně otvírač dveří pro otevření dveří zatáhněte. všechny operace se zastaví, kdykoli se dveře otevřou. Upozornění Pozor na horkou vodu a páru při otevření dveří!

7 VLASTNOSTI MYČKY 1. Nastavitelný horní koš 2. Ostřikovací ramena 3. Spodní koš 4. Změkčovač vody 5. Hlavní filtr 6. Zásobník mycího prostředku 7. Prostor na šálky 8. Koš na příbory9. Hrubý filtr 9. Zásobník leštidla 10. Konektor vypouštěcího potrubí 11. Konektor napouštěcího potrubí Poznámka k chemikáliím používaným v myčce Vaše myčka je vybavena seřiditelným zásobníkem leštidla a soli. Při používání různých mycích prostředků, leštidla a soli, se dosáhne nejlepších výsledků při správném dávkování každé chemikálie dle Vašich potřeb. Používání tablet Dva v jednom nebo Tři v jednom nemusí poskytovat nejlepší výsledky u Vašeho přístroje a nemusí být vhodné pro druh Vaší 5 vody, neboť obsahují pevná množství soli, leštidla a mycího prostředku a nemohou se přizpůsobit individuálním požadavkům. Hodláte-li používat tablety 3-v-1 (nebo 2-v- 1), doporučujeme předem nebo při špatných výsledcích mytí kontaktovat výrobce a požádat ho o radu. Změkčovač vody Vápenec v tvrdé vodě vytváří usazeniny na nádobí a příborech. vaše myčka má speciální změkčující zařízení, které používá sůl specifického složení k odstraňování vápence a minerálů z vody. Pozor Používejte ve vaší myčce pouze sůl určenou pro myčky. Poznámka Používáte-li tablety 3-v-1 nebo 2-v-1, nepřidávejte do myčky sůl a leštidlo, protože tyto druhy tablet již obě složky

8 obsahují. Přidáváním soli a leštidla do vaší myčky za současného používání tablet 3-v- 1 nebo 2-v-1 má za následek předávkování jednotlivých chemikálií a může způsobit přetékání vody a pěnění. Plnění soli do zásobníku vyjměte spodní koš a vyšroubujte zátku ze zásobníku soli. při prvním plnění zásobníku jej naplňte cca 1 litrem vody. vložte konec nálevky do otvoru a přidejte 1,2 kg soli. Poznámka: je normální, když malé množství vody ze zásobníku vyteče. Poznámka 1. zásobník soli se musí doplnit, jakmile se rozsvítí signální kontrolka. I při plném zásobníku soli nemusí kontrolka zhasnout, dokud se sůl nerozpustí. 2. při rozsypání soli lze spustit vyplachovací program k jejímu odstranění před použitím přístroje. 3. odstraňte veškerá zrnka soli z otvoru zásobníku. Nastavení stupně změkčování Můžete nastavit množství soli používané myčkou ke změkčování vody pro dosažení nejlepších výsledků mytí podle tvrdosti vody ve vaší oblasti. 1. Odšroubujte víčko zásobníku soli. 2. Na zásobníku soli je kroužek se šipkou, otočte kroužkem v protisměru hodinových ručiček z nastavení - směrem k + v závislosti na tvrdosti vody. 6

9 Nastavení podle uvedené tabulky Tvrdost vody Stupně Clark dh mmol/l poloha voliče spotřeba soli (g/cyklus) vydatnost cykly/2kg) / / MED Mycí prostředek K otevření dávkovače mycího prostředku, použijte úchyt na jeho spodku. Poznámka vždy zjistěte dávkování podle tabulky mycího cyklu. Nikdy nepřeplňujte dávkovač. nikdy nezvyšujte dávkování kvůli prevenci tvorby úsad (o to se stará již změkčovač vody!). Čím je voda tvrdší, tím více mycího prostředku můžete potřebovat. Nastavujte dávku po malých množstvích, až najdete správné množství mycího prostředku. Leštidlo k otevření dávkovače otočte víčko ve směru šipky open (doleva) a vyjměte je. nalijte leštidlo do dávkovače. dbejte na to, abyste nepřelili. vraťte zátku podle šipky open a 7 uzavřete ve směru šipky zavírání (doprava). leštidlo se uvolňuje během závěrečného oplachu k zabránění tvorby kapiček na vašem nádobí, které mohou způsobit skvrny a šmouhy. odvodem vody z nádobí dochází rovněž k rychlejšímu schnutí. vaše myčka je zkonstruována pro použití tekutého leštidla. Zásobník leštidla najdete na vnitřní straně dveří vedle dávkovače mycího prostředku. K naplnění dávkovače otevřete zátku a nalijte leštidlo do dávkovače, dokud ukazatel hladiny zcela nezčerná. Obsah dávkovače je cca 100 ml. dbejte na to, abyste nepřelili to by mohlo způsobit pěnění. Rozlité množství otřete. Nezapomeňte nasadit víčko, než zavřete dveře myčky. Poznámka Máte-li měkkou vodu, nemusí být vždy nutné použít leštidlo, neboť může způsobovat tvorbu bílého filmu na vašem nádobí. Seřízení dávkovače na leštidla Jako u mycího prostředku i množství leštidla pro Vaše nádobí závisí na tvrdosti vody ve Vaší oblasti. Příliš velké množství leštidla může mít za následek pěnění a

10 způsobovat závoj a šmouhy na Vašem nádobí. Máte-li velmi měkkou vodu, nemusí být nutné používat leštidlo. Můžete vždy naředit leštidlo stejným množstvím vody. Dávkovač leštidla má šest poloh. Začínejte vždy s nastavením dávkovače na 1. Při výskytu skvrn a špatném schnutí zvyšte dávkování leštidla sejmutím víčka a otočenímna číslo 2. Pokud nádobí stále správně neschne a skvrny přetrvávají, posuňte ukazatel na další vyšší číslo, dokud není nádobí beze skvrn. Dávkovač leštidla Pokud signální kontrolka leštidla nesvítí, můžete odhadnout hladinu leštidla pohledem na černý bod na dávkovači. Při snižování hladiny leštidla se černý bod zmenšuje. Nikdy nenechte klesnout hladinu pod ¼. plný ¾ plný ½ plný ¼ plný měl by se doplnit leštící prostředek prázdný Plnění myčky Pro nejlepší výsledek dodržujte tyto pokyny k plnění. Provedení a vzhled košů a košů 8 na příbory se může lišit od vašeho modelu. Před plněním odstraňte všechny zbytky jídla. vylijte nápoje a tekutiny z šálků. Změkčete namočením připálené jídlo v pánvích. Nevkládejte do vaší myčky tyto předměty bronzové příbory hrnce s dřevěnými ručičkami. příbory s rukojetí ze dřeva, rohoviny, porcelánu nebo perleti. předměty z plastu, které nejsou tepelně odolné starší příbory s klíženými partiemi lepené příbory nebo nádobí cínové nebo měděné předměty olovnaté křišťálové sklo ocelové předměty náchylné k rezavění dřevěné podnosy předměty ze syntetických vláken (např. houby) křehký, opravovaný porcelán nebo malovaný/ se vzorem Upozornění Nemyjte společně ocelové a stříbrné příbory. Železné předměty mohou rezavět a pošpinit ostatní obsah. Hliník je náchylný k zčernání. Na mědi, cínu a mosazi se tvoří skvrny. Použití horního koše Horní koš je pro křehčí a lehčí nádobí jako sklenice, kávové a čajové šálky, talířky, misky a mělké pánve (pokud nejsou příliš znečištěné).

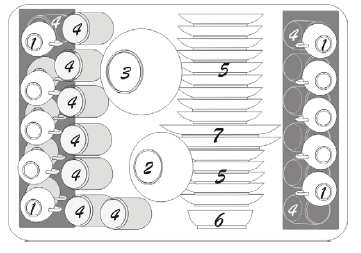

11 Poznámka Vaše myčka je vybavena přestavitelným horním košem (košem) zobrazen vpravo. Jeho výšku lze nastavit sejmutím spon na kolejničkách, vyjmutím koše a aretací koleček pro nižší polohu (1) nebo pro vyšší polohu (2) v drážce kolejničky. Umístěte nádobí tak, aby s ním stříkající voda nepohnula. Vždy stavte sklenice, šálky a misky dnem nahoru. Poloha 1 Horní poloha je vhodná pro předměty jako skleněné pohárky, (umístěné pod křidélka) sklenice na víno. Sklenice na víno mohou být postaveny obráceně, kdy nožička zapadne pohodlně do drážek v křidélku a spodek sklenice je otočený nahoru. Poloha 2 Když jsou křidélka otočená do spodní polohy, mohou být použita k umístění dalších skleniček, šálků a hrnečků. vždy zkontrolujte, zda dáváte na křidélka jen takové předměty, které se do vaší myčky výškově vejdou při zasunutí koše nazpět. Buďte zvláště opatrní u sklenic s dlouhými stopkami jako jsou sklenice na šampaňské - nebezpečí ulomení! Horní koš má boční výklopná křidélka (zobrazená vlevo nad košem) jsou 4 (2 na každé straně). Mohou být nastavena do dvou poloh = poloha 1 (nahoře) a poloha 2 (dole). Pro změnu polohy najděte velké západky přidržující obě křidélka k hornímu koši. Jsou dvě, jedna na každé straně obou křidélek. Jemně povytáhněte obě západky z drátěného koše a otočte křidélko do požadované polohy. Použití spodního koše Do spodního koše ukládejte velké předměty, které se obtížně myjí: např. hrnce, pánve, poklice, servírovací talíře, hluboké mísy. hrnce, servírovací mísy atd. musí být vždy postaveny dnem nahoru. hluboké hrnce by měly být nakloněny, aby voda mohla vytékat. na spodním koši jsou skládací koše, aby sem bylo možné umístit velké hrnce nebo více hrnců a pánví 7. Talířky na zákusky 8. Oválné podnosy 9. Jídelní talíře 9

12 10. Polévkové talíře 11. Koš na příbory Koš na příbory Příbory by se měly vkládat do koše na příbory ručičkami vždy směrem dolů (ke dnu). Velmi dlouhé nástroje (naběračky atd.) by se měly ukládat vodorovně do přední části horního koše.pokud jste uspokojivě naplnili všechno kuchyňské náčiní a nádobí, které chcete umýt a přidali správné množství mycího prostředku do dávkovače, zasuňte koše zcela zpět do myčky a zavřete dveře. nyní jste připraveni ke spuštění mycího cyklu Spuštění mycího cyklu 1. zkontrolujte, zda je zástrčka přístroje zapnuta v zásuvce. 2. zkontrolujte, zda je plně otevřen přívod vody naplňte myčku 4. nalijte mycí prostředek 5. stiskněte tlačítko volby programů k nastavení požadovaného programu. 6. stiskněte tlačítko start/pause pro spuštění mycího cyklu. kontrolka on/off se rozsvítí. mycí cyklus nyní začne. Tlačítko odloženého startu (na obrázku číslo 3 ) při každém stisku posune start o 30 minut. Pro své pohodlí můžete nastavit odklad až o 9 ½ hodiny.

13 TABULKA PROGRAMŮ MYCÍCH CYKLŮ Program Cyklus Minut y Běžné mytí Intenzivní mytí Ekonomick é mytí Opláchnutí 50 Jemné mytí Rychlé mytí Předmytí 8 Rapid Volba cyklu Popis cyklu Čistící prostřed ek Leštidl o Pro běžně Předmytí špinavé nádobí Předmytí jako hrnce, Mytí (50ºC) talíře, sklenice Opláchnutí 5/22 gr * a špinavé Opláchnutí pánve. (65ºC) Standardní Sušení denní cyklus. Předmytí Pro velmi Předmytí špinavé (50ºC) 5/22 gr. nádobí, jako Mytí (60ºC) hrnce, pánve, Opláchnutí * talíře a misky Opláchnutí * se zaschlým (70ºC) * jídlem Pro lehce špinavé nádobí, jako talíře, sklenice, mísy a lehce špinavé pánve. Pro nádobí, které je potřeba jen opláchnout a usušit. Pro lehce špinavé nádobí jako sklenice, křišťál a čínský porcelán. Kratší mytí pro lehce špinavé nádobí, které nepotřebuje usušit. Opláchnout nádobí, které plánujete umýt později toho dne. 11 Sušení Předmytí Mytí (50ºC) Opláchnutí Opláchnutí (65ºC) Sušení 22 gr. Opláchnutí Opláchnutí (65ºC) Sušení * Předmytí Mytí (40ºC) Opláchnutí Opláchnutí (65ºC) Mytí (40ºC) Opláchnutí Opláchnutí (55ºC) Předmytí studenou vodou 15 gr. 15 gr. * *

14 Ochrana proti přetečení Vaše myčka Baumatic má ochranu proti přetečení, která automaticky uzavře napouštěcí ventil a zapne vypouštěcí čerpadlo, když voda přetéká. Co uvidíte na displeji Zobrazuje zvolený mycí program (zleva): intenzivní, normální, ekonomický, oplach, sklo, rychlý, předoplach. Informace na displeji: z displeje můžete získat informace o mycím programu, poruchách, otevřených dveřích atd. Fáze mytí: (zleva) první symbol je předoplach, druhý symbol hlavní mytí, třetí symbol oplachování, čtvrtý symbol je sušení. v průběhu mytí se mění. Informace o stavu: (shora) první symbol ukazuje zbývající čas mycího programu. Střední symbol ukazuje čas odložení startu. spodní symbol ukazuje teplotu. Digitální displej: ukazuje zbývající čas, chybové kódy a čas odložení startu. Volba teploty: můžete si vybrat mytí při čtyřech teplotách. intenzita mytí se změní. Zapomněli jste přidat nádobí? Zapomenuté nádobí lze přidat kdykoli před otevřením dávkovače mycího prostředku. pootevřete mírně dveře k zastavení mytí. jakmile se ostřikovací ramena zastaví, můžete dveře zcela otevřít. přidejte zapomenuté nádobí. zavřete dveře, myčka začne pracovat po 10 sekundách. Potřebujete změnit cyklus? Pokud se to stane, uzavřete hlavní přívod 1. stiskněte hlavní vypínač k zastavení vody, než zavoláte servis. je-li v důsledku mytí přeplnění voda ve spodní části myčky nebo 2. stiskněte tlačítko prog pro výběr došlo-li k malému úniku, měla by být nového programu. odstraněna před opětovným zapnutím 3. opět stiskněte hlavní vypínač ke myčky. spuštění mytí 12

15 Poznámka Možná budete muset při startu nového programu doplnit mycí prostředek, pokud starý program již běžel dlouho. Na konci mycího cyklu Na konci mytí se spustí na 8 sekund ALARM a čas na displeji bude blikat. Ovšem na konci mytí s odloženým startem ALARM nezazní. Doporučujeme Vám odložit vyprázdnění myčky cca o půl hodiny kvůli křehkosti nádobí vlivem horka a prevenci zranění. Filtrační systém Pro vaše pohodlí jsme umístili filtrační systém lehce dostupný do VANY. Filtr odstraňuje kousky jídla zachycené ve vodě z mytí, aby se mohla použít k recirkulaci během cyklu. Filtrační systém má tři části 1) Hlavní filtr, 2) Hrubý filtr a 3) Jemný filtr. 1. Hlavní filtr Ćástečky jídla zachycené tímto filtrem jsou rozmělňovány speciální tryskou na spodním odstřikovacím rameni a smyty do odtoku. 2. Hrubý filtr Větší části jako kousky kostí nebo skla, které by mohly ucpat odtok, jsou zachycovány v hrubém filtru. K odstranění nečistot zachycených v tomto filtru stiskněte jemně jazýčky na vršku filtru a vyjměte jej. 3. Jemný filtr Tento filtr zachytává špínu a zbytky jídla v usazovací oblasti a zabraňuje, aby se znovu uchytily na nádobí v průběhu mytí. Péče o vaší myčku Ošetřování vnějšího povrchu přístroje k zevnímu čištění vaší myčky (včetně ovládacího panelu) používejte lehce navlhčenou utěrku a poté povrch vytřete do sucha. nikdy nepoužívejte na jakoukoli část přístroje ostré předměty, abrazivní žínky nebo agresivní čisticí prostředky. některé papírové ubrousky mohou poškrábat. K čištění okraje kolem dveří používejte pouze měkký teplý navlhčený hadřík. Nepoužívejte čistič ve spreji při čištění dveřního panelu, protože může poškodit dveřní zámek a elektrické části. Čištění odstřikovacích ramen Odstřikovací ramena vyžadují pravidelné čištění, neboť usazeniny z tvrdé vody ucpávají trysky a ložiska. K vyjmutí 13

16 odstřikovacího ramena odšroubujte matici, vyjměte podložku na vrchní straně ramena a vyjměte jej. Omyjte ramena v teplé mýdlové vodě a k vyčištění trysek použijte měkký kartáček. Vraťte odstřikovací rameno po důkladném opláchnutí na místo. Čištění filtrů k zajištění nejlepší účinnosti musí být filtrační jednotka udržována v čistotě. Měli byste odstraňovat větší kousky jídla zachycené ve filtru po každém mytí opláchnutím polokruhového filtru a obalu pod tekoucí vodou. K vyjmutí filtru zatáhněte za ručičku filtru. Celá filtrační jednotka by se měla vyčistit nejméně jednou měsíčně. K vyčištění hrubého a jemného filtru použijte čisticí kartáč. Pak opět složte části filtru, jak ukazuje obrázek nahoře, a vložte celou jednotku do myčky do sedla a zatlačte dolů k jejímu zajištění. Špatné vložení filtru může zhoršit práci přístroje a poškodit nádobí a kuchyňské náčiní. Pozor Nikdy neprovozujte myčku bez filtrů! Před čištěním vnitřku přístroje vyčkejte vždy 30 minut na vychladnutí prvků. Zabráníte tak zranění! JAK UDRŽOVAT VAŠÍ MYČKU Po každém mytí, ponechte dveře mírně otevřené, aby vlhkost a zápach nebyly uzavřeny uvnitř. Vytáhněte Zástrčku před čištěním nebo údržbou. Nikdy neriskujte úraz elektrickým proudem. Nikdy nepoužívejte rozpouštědla nebo abrazivní čisticí prostředky pro čištění 14 vnějších a pryžových částí myčky. Používejte pouze hadřík s teplou mýdlovou vodou. K odstranění skvrn z povrchu interiéru používejte hadřík namočený ve vodě a trochu bílého octa nebo speciální čisticí prostředek pro myčky. Když jedete na dovolenou, nechte proběhnout jeden mycí cyklus s prázdnou myčkou. Pak vytáhněte zástrčku ze zásuvky, uzavřete přívod vody a nechte dveře lehce pootevřené k zabránění vzniku zápachu a plísně. Je možné s přístrojem pohybovat, ale neklopit. Na těsnění se může zachytávat jídlo, které následně způsobí zápach. Pravidelné čištění mokrým hadříkem nebo houbou tomuto problému zabrání. Ochrana vaší myčky před mrazem Pokud ponecháte Vaší myčku v nevytápěném prostoru přes zimu, požádejte servisního technika o: 1. Odpojení elektrického přívodu k myčce. Vyjmutí pojistek nebo jističe. 2. Uzavření přívodu vody a odpojení přívodní hadice vody od vodovodního ventilu a vypuštění vody z hadice. 3. Vypuštění vody z přívodního potrubí a vodovodního ventilu (Použijte k zachycení vody nádobu). 4. Opětovné napojení přívodního vodovodního potrubí k vodovodnímu ventilu. 5. Vyjmutí plastové zátky ze dna a pomocí houby odsátí vody z pryžové manžety.

17 NEŽ ZAVOLÁTE SERVIS PROBLÉM MOŽNÉ PŘÍČINY ŘEŠENÍ Vyměnit pojistku nebo zapnout jistič. Spálená pojistka nebo rozepnutý jistič. Odstranit všechny přívody k jiným spotřebičům napojeným na stejnou zásuvku jako Myčka nepracuje! myčka. Zkontrolovat, zda je Není zapnutý myčka zapnutá a dveře vypínač. bezpečně zavřené Zkontrolovat, zda je Je nízký tlak vody. přívod vody správně připojený a voda je otevřená. Vypouštěcí čerpadlo nepřestává pracovat! Hluk! Přetečení Slyšitelné zvuky jsou normální Kuchyňské náčiní není bezpečně uložené v koších nebo něco menšího vypadlo do koše a je volné. 15 Systém je navržen tak, aby detekoval přetečení. Dojde-li k tomu, odstaví se oběhové čerpadlo a zapne vypouštěcí. Zavolejte autorizovaného technika Baumatic Ltd. Zvuky při odstraňování jídla a otevření víčka zásobníku mycího prostředku. Toto není závada. Zajistit, aby všechno bylo bezpečně uloženo v myčce.

18 Motor hučí 16 Myčka nebyla pravidelně používána. Pokud ji často nepoužíváte, nezapomeňte ji naplnit a vypumpovat každý týden. (Viz tabulku mycích cyklů). To pomůže udržovat těsnění vlhká. PROBLÉM MOŽNÉ PŘÍČINY ŘEŠENÍ Pěna ve vaně! Používejte pouze Nevhodný speciální mycí mycí prostředky do myčky prostředek k zabránění pěnění. Vylitý leštidlo. Rozlité leštidlo vždy ihned utřete. Byl použit Ujistěte se, že Skvrny uvnitř vany! pigmentovaný mycí prostředek používáte mycí prostředek nepigmentovaný. Nádobí neschne! Nádobí a talíře nejsou čisté! Skvrny a film na sklenicích a plochém nádobí! Zásobník leštidla je prázdný. Nevhodný program Nevhodné uložení v koších Ujistěte se, že je zásobník leštidla plný. Vybrat silnější program Ujistěte se, že žádné velké předměty neblokují činnost dávkovače mycího prostředku a ostříkovacích ramen.

19 Závoje na skle! Žlutý nebo hnědý film na vnitřních površích! Bílý film na vnitřním povrchu! Extrémně tvrdá voda Nízká vstupní teplota Přeplňování myčky Nevhodné uložení Starý nebo zvlhlý práškový mycí prostředek Chybí oplachovač Nesprávné dávkování mycího prostředku Kombinace měkké vody a přílišného množství mycího prostředku Víčko zásobníku na mycí prostředek se nedá zavřít! Skvrny z čaje nebo kávy Usazeniny železa ve vodě mohou způsobit celkový povlak Minerály z tvrdé vody Tlačítko není v pozici OFF 17 Pro odstranění skvrn ze skleněného nádobí: 1. Vyndejte všechno kovové nádobí z myčky. 2. Nepřidávejte mycí prostředek. 3. Zvolte nejdelší program. 4. Spusťte myčku a nechte ji běžet minut až se dostane do fáze hlavního mytí. 5. Otevřete dveře a nalijte na dno myčky dva šálky bílého octa. 6. Zavřete dveře a nechte myčku dokončit program. 7. Pokud ocet nepomůže, opakujte uvedený postup s nahrazením octa ¼ šálku (60 ml) kyseliny octové. Máte-li měkkou vodu, používejte méně mycího prostředku a zvolte kratší program na mytí skleněného nádobí. Použijte roztok ½ šálku bělidla a 3 šálků teplé vody a odstraňte skvrny ručně. Důkladně opláchněte. Musíte si obstarat speciální filtr. K vyčištění vnitřku použijte vlhkou houbu s mycím prostředkem a gumové rukavice. Nikdy nepoužívejte jiný čistič než mycí prostředek pro myčky kvůli riziku tvorby pěny. Otočte knoflík do polohy OFF a posuňte dveřní západku doleva.

20 Mycí prostředek zůstává v zásobníku! Nádobí blokuje zásobníky Pára! Normální jev Černé nebo šedé stopy na nádobí! Na spodku vany stojí voda! Myčka netěsní! Hliníkové předměty se třely o nádobí Toto je normální Dveře se otvírají! Přeplněný zásobník nebo vyteklo leštidlo Myčka není v rovině Tablety 3 v 1 Přístroj není v rovině 18 Znovu řádně uložte nádobí. Trochu páry vychází z otvoru ve dveřích během sušení a vypouštění vody. Použijte jemný abrazivní čisticí prostředek k ručnímu odstranění těchto stop. Malé množství čisté vody okolo výpusti v zadní části dna vany udržuje těsnění vláčné. Žádný zásah není nutný. Dbejte na to, abyste nepřeplnili zásobník leštidla. Rozlité leštidlo může způsobit pěnění a vést k přetékání. Veškeré rozlití otřete vlhkým hadříkem. Ujistěte se, že je myčka v rovině Ujistěte se při používání tablet 3 v 1, že současně nepřidáváte leštidlo a sůl do myčky. Vyrovnejte přístroj a ujistěte se, že horní šrouby připevňující přístroj k pracovní ploše jej nezvedají.

21 Chybové kódy a jejich význam U vaší myčky může dojít k závadě. Stane-li se tak, může se zobrazit kód skládající se z E a čísla od 1-7. UPOZORNĚNÍ Vždy volejte autorizovaného/schváleného servisního technika Baumatic k provedení oprav. KÓD ZÁVADA PŘÍČINA ŘEŠENÍ ujistěte se, že přívodní delší doba E1 ventil není otevřený. hadice není ohnutá napouštění. nebo zmáčknutá. E2 E3 E4 Pozor delší nebo příliš dlouhá doba vypouštění delší doba ohřevu nedosažení požadované teploty E5 přeplnění vypínač se nemůže automaticky vypnout program neukončuje cyklus. E6 otevřený obvod termistor. E7 zkratovaný obvod termistor. Pokud dojde k přetečení, uzavřete hlavní přívod vody, než zavoláte servisního technika. Je-li v důsledku přeplnění voda vypouštěcí hadice byla při instalaci umístěna příliš vysoko. špatná funkce teplotního čidla nebo topného tělesa. příliš mnoho napouštěcí vody. poznámka - je mnoho příčin zobrazení kódu e4. viz kapitolu o používání přístroje s pokyny, jak zabránit přeplnění. závada spínače nebo nízké napětí. poznámka v závislosti na vašem modelu se tato chyba nemusí objevit 19 zkontrolujte, zda vypouštěcí systém odpovídá příručce a není prodloužený. zavolejte kvalifikovaného servisního technika. předávkování. 3 v 1 současně s použitím soli nebo leštidla = předávkování. problém může být i v tlaku vody. zavolejte kvalifikovaného servisního technika. zavolejte kvalifikovaného servisního technika. zavolejte kvalifikovaného servisního technika. ve spodní části myčky nebo došlo-li k malému úniku, měla by být odstraněna před opětovným zapnutím myčky.

22 Vlastnosti myčky Kromě stejných obecných vlastností jako mají i jiné domácí myčky, má několik výjimečných rysů. AAA Hodnocení myčky Vaše myčka má hodnocení A pro mycí výkon, A pro sušící výkon a A pro energetickou úspornost. Ochrana proti přetečení Vaše myčka má ochranu proti přeplnění, která automaticky uzavře přívodní ventil a spustí vypouštěcí čerpadlo, pokud voda přetéká. Vana z nerezové oceli Rezavění vany se nemusíte bát. Alarm při poruše Při závadě v myčce se na displeji zobrazí chybové kódy. Zobrazení teploty Ukazuje okamžitou teplotu. Pokud znáte teplotu vody, tak snadno se při otevření dveří neopaříte. 4 Různé teploty mytí Mytí intenzivní, normální, ekonomické, skla, rychlé a oplachování má možnost různých teplotních voleb, které můžete nastavit před spuštěním mycího programu. 14 sad Normální náplň je 14 sad. Signalizace leštidla Pokud se zásoba leštidla sníží, rozsvítí se signální kontrolka na ovládacím panelu a upozorní Vás na nutnost doplnění leštidla a přístroj 20 tak může pracovat s optimálním výsledkem. Funkce automatického vypnutí Po skončení mytí se myčka automaticky vypne. Přestavitelný horní koš I když jsou některé kusy velké, můžete nádobí ukládat tak, že přizpůsobíte koš Signalizace soli Pokud se zásoba soli sníží, rozsvítí se kontrolka na ovládacím panelu a upozorní Vás na nutnost doplnění soli a přístroj tak může pracovat s optimálním výsledkem. Zobrazení jazyka Vaše myčka může zobrazit 5 různých jazyků anglický, španělský (Espanol), francouzský (Francais), italský (Italiano) a německý (Deutsch). Ukazatel zbývajícího času Zbývající čas se zřetelně zobrazuje v textovém okně a nenechává Vás na pochybách, kdy program skončí. Odložení startu Umožňuje spuštění myčky s časovým odkladem mezi 1 a 9½ hodinami pro Vaše pohodlí a úsporu energie!

23 ELEKTRICKÉ PŘIPOJENÍ Bezpečnostní upozornění Nepoužívejte prodlužovací kabel nebo rozdvojku při zapojování této myčky. V žádném případě neodstraňujte nebo neodpojujte třetí kontakt uzemnění z elek. kabelu. Požadavky na elektrické připojení Tato myčka nádobí je určena k provozu na samostatném připojení 220~240 VAC, 50 Hz. Použijte pojistky 15 amp. Je požadováno fúzované elektrické připojení pouze měděný drát. Doporučuje se použít časovací pojistku nebo elektrický jistič a zajistit samostatný okruh, který bude využíván jen tímto spotřebičem. Zásuvka by měla mít samostatnou přiléhající skříňku. Elektrické připojení Když se ujistíte, že hodnoty napětí a kmitočty proudu v domě vyhovují hodnotám uvedeným na informačním typovém štítku a že el. systém je vyhovující i pro max. hodnoty uvedené na typovém štítku, zapojte zástrčku do správně uzemněné zásuvky. Jestliže velikost zásuvky, do které se má spotřebič zapojit, není vyhovující pro zástrčku tohoto spotřebiče, vyměňte raději zásuvku než abyste používali adaptéry apod. protože by mohli způsobit přehřátí a spáleniny. Připojení na přívod studené vody Na přípojku studené vody připojte hadici ( ¾ palcovou) a ujistěte se, že je pevně připevněna. Jestliže jsou trubky na studenou vodu nové nebo nebyly delší dobu používány, nechte vodu protékat tak dlouho než poteče čistá voda. Při zanedbání těchto pokynů se může stát, že 21 přívod vody se ucpe a může dojít k poškození spotřebiče. Připojení na přívod vody Přípojka vody trubice C, která je dodávána se spotřebičem, se připojí k ¾ palcovému ventilu. Při instalaci dbejte následujících pokynů: Připojte hadici C k přívodu vody A. Jestliže je hadice připojována k novým trubkám, které nebyly používány, nechte chvíli vodu protékat, aby se vyplavily nečistoty a rez. Ujistěte se, že tlak vody odpovídá hodnotám, které jsou uvedeny na informačním štítku. Spotřebič může být připojen pouze k přívodu studené vody, nesmí být připojen k přívodu teplé vody. Připojení na odpad Zahnutý konec odpadní hadice by měl být napojen na odpadní systém, případně zachycen za umyvadlo, příp. dřez. NÁVOD NA INSTALACI MYČKY

24 NÁDOBÍ Před instalací si pečlivě přečtěte tento návod. Čtení tohoto návodu Vám pomůže pochopit připojení přívodu vody, odtokové hadice a el. Kabelu a také najít optimální umístění pro Vaši myčku nádobí. Pozor Instalaci trubek a elektrického vybavení by měla provádět oprávněná osoba. Upozornění Před instalací myčky nádobí jí odpojte od el. proudu. Neuposlechnutí tohoto upozornění může zavinit smrt nebo el. šok. Příprava instalace Myčku by jste měly umístit blízko již existujícího přívodu a odtoku vody a el. zásuvky. Jedna strana skříňky pro umyvadlo by měla mít otvor pro připojení a odtok vody z myčky nádobí. Zkontrolujte prosíme doručené instalační příslušenstvo (hák pro šrouby vnějšího panelu). Instrukce pro instalaci Prosíme, přečtěte si pozorně instrukce pro instalaci. Ilustrace rozměrů skříňky pro myčku nádobí a pozice instalace Přípravy by se měli provést před přemístěním myčky nádobí na místo instalace 1. Vyberte místo poblíž umývadla kvůli možnosti zapojení přívodu a odvodu vody (viz obr. 1) 2. Jestli se má myčka nainstalovat do rohu skříňky, měl by tam být také dostatečně velký prostor na otevírání dvířek (obr. 2). Upozornění 22 Obr.1 Rozměry skříňky méně než 5 mm

25 mezi vrchem myčky nádobí a skříňky a vnější dvířka zarovnané se skříňkou. Obr.2 Minimální prostor, když jsou dvířka otevřená Rozměry a instalace vnějšího panelu dle rozměrů na obrázku (rozměry v mm) 1. Vnější dřevěný panel může být zpracován podle obr. 3. Délka panelu by měla být v rozmezí 506,5 587 mm, ne víc než 587 mm. 2. Nainstalujte hák na vnější dřevěný panel a vložte hák do drážky vnější strany dvířek myčky nádobí (viz obr. 4a). Po přiložení panelu ho upevněte na dvířka myčky nádobí šrouby a klínky (viz obr. 4b). 1. Odstraňte kryt 2. připněte šrouby 3. dejte kryt zpátky I Obr. 3 Vnější panel by měl být zpracován 23 Instalace napnuté pružiny u dvířek

26 Pružiny u dvířek myčky nádobí jsou nastaveny ve výrobě na určený tah pro vnější dvířka. Když je instalován vnější dřevěný panel, musíte také nainstalovat tah pružiny u dvířek. Potočením šroubováku uvnitř upravovače napnete nebo uvolníte ocelové lanko (viz obr. 5). Obr. 4a Instalace vnějšího panelu jsou dvířka úplně otevřené a zůstávají v horizontální poloze. Pak se samy zvednou k zavření při lehkém dotyku prstem. Obr. 5 Nastavení tahu pružinky u dvířek Obr. 4b Instalace vnějšího dřevěného panelu Tah pružiny dvířek je správný tehdy, když Připojení vypouštěcího kohoutku 24

27 Vložte kohoutek pro vypouštění do vypouštěcí hadice o průměru min. 4 cm, nebo jej nechte vypouštět vodu přímo do umyvadla, při čem se vyhněte jejímu ohýbání nebo stáčení. Použijte speciální plastickou podpěru, která se nachází v příslušenství (viz obr. 6). Volný konec hadice vypouštějící vodu musí být ve výšce mezi 400 a 1000 mm a nesmí být ponořené ve vodě, aby se předešlo jejímu zpětnému natečení. Upozornění: Speciální plastická podpěra musí být pevně umístěna na stěnu kvůli ochraně hadice před hýbáním a lehkému vypouštění vody. Obr. 6 Přepojení vypouštěcí hadice Postup při instalaci myčky nádobí 1. Připevněte vnější panel na dvířka myčky nádobí. 2. Nastavte tah pružinky u dvířek. 3. Vyrovnejte myčku nádobí a nastavte výšku skříňky individuálním nastavením výšky nožiček Připojte vstup, vypouštěcí hadici a el. kabel. 5. Vtlačte myčku nádobí do skříňky. 6. Upevněte myčku do skříňky dvěma zápustnými šrouby. Podle šipek na obr. 7 nastavte nožičky pro zvýšení nebo snížení myčky nádobí a ujistěte se, že spotřebič zůstane vyrovnán.

28 Obr. 7 Postup pro instalaci Myčka nádobí musí být vyrovnána pro správné držení nádobí a mycí funkčnost. 1. Umístěte vodováhu na dvířka a držící drážku dovnitř myčky jak je znázorněno na obrázku a zkontrolujte úroveň myčky nádobí Narovnejte myčku nádobí nastavením čtyř nastavitelných nožiček individuálně. 3. Dávejte prosím pozor, aby jste při narovnávání myčku nádobí nepřevrhli.

29 ZAPNUTÍ MYČKY NÁDOBÍ Před zapnutím myčky nádobí by jste měli zkontrolovat následovní návrhy: 1. Jestli je myčka nádobí vyrovnaná a upevněná 2. Jestli je otevřena klapka přívodu 3. Jestli nehrozí protečení při připojení vodičů 4. Jestli jsou kabely pevně připojeny 5. Jestli je el. proud zapnutý 6. Jestli nejsou přívodová a odtoková hadice zamotány 7. Všechny balící materiály a tiskopisy jsou vyndaný z myčky nádobí Upozornění Po instalaci, prosíme odložte tento Návod pro instalaci na bezpečné místo, protože jeho obsah je pro uživatele velmi užitečný. 27

30 Baumatic ZÁRUČNÍ PODMÍNKY ZÁRUČNÍ DOBA Při dodržení pokynů pro instalaci, obsluhu a údržbu ručíme za to, že výrobek bude mít vlastnosti stanovené příslušnými technickými podmínkami a normami po celou dobu záruky, která se poskytuje na výrobky v délce 24 měsíců. Záruční doba výrobku začíná dnem prodeje výrobku zákazníkovi. Doba záruky se prodlužuje o dobu od uplatnění práva na záruční opravu do dne ukončení opravy výrobku. ZÁRUČNÍ OPRAVY Tyto opravy prosím nahlašujte výhradně na bezplatné servisní lince Baumatic v pracovní dny od 9.00 do hodin. PLATNOST ZÁRUKY A JINÁ USTANOVENÍ Platnost záruky je podmíněna odborným uvedením spotřebiče do provozu, který musí odpovídat platným normám a bezpečnostním předpisům. Další podmínkou poskytnutí záruky je řádně vyplněný Záruční list. ZÁKONNÁ ANI SMLUVNÍ ZÁRUKA SE NEVZTAHUJE NA: vady způsobené použitím v rozporu s Návodem k obsluze vady způsobené závadami nebo nedostatky v přívodních médiích, v instalaci zboží nebo vzniklé v důsledku nevhodných provozních podmínek 28 vady způsobené vnějšími vlivy (poškození při přepravě, stěhování, jiná manipulace, živelné události) opotřebení při užívání SMLUVNÍ ZÁRUKA SE NEVZTAHUJE NA: vady světelných zdrojů a snímatelných částí ze skla nebo z umělých hmot zboží, které je používáno v rozporu s Návodem k obsluze zboží, které bylo použito k podnikatelským, komerčním nebo jiným účelům, vymykajícím se běžnému používání domácího spotřebiče v domácnosti vady způsobené neodborným zásahem třetí osobou dřezy a kohoutkyjakoukoli škodu způsobenou převozem, špatným zacházením nebo zanedbáním, jemné součástky a součástky podléhající zkáze: zástrčky, pojistky, žárovky, kryty na světla, ozdobné díly, kabely, filtry a nástavce, tlačítka, jakékoli gumové části, keramické nebo skleněné povrchy, promáčknuté, poškrábané nebo natřené části příslušenství, pečící plechy, rukojeti, lívanečníky, stojany na pánve, police, víka a objímky na hořáky, vložky do trouby Jako záruční opravu nelze uplatňovat seřízení výrobku po jeho instalaci. Tyto práce má povinnost provést firma provádějící instalaci spotřebiče v rámci těchto prací.

31 Podmínkou pro uplatnění práva ze záruky je předložení faktury (daňového dokladu) jako dokladu o koupi zboží a řádně vyplněného Záručního listu. Při neplatné nebo neoprávněné reklamaci, jakož i v případě, kdy reklamovaná vada zboží nebude zjištěna, je spotřebitel povinen uhradit náklady vzniklé v souvislosti s takovou reklamací. UPOZORNĚNÍ PRO SPOTŘEBITELE Kupující je povinen při přebírání zboží zkontrolovat zda není poškozené, zda je kompletní a zda jsou předány a řádně vyplněné Záruční list a Daňový doklad. V případě poškození zboží je nutné o tomto ihned při přebírání informovat dopravce a sepsat protokol o škodě. Na pozdější reklamace nebude brán zřetel. V případě, že výsledkem reklamace bude vrácení výrobku, zašle kupující vadné zboží zpět v obalu, který brání poškození výrobku při přepravě zpět. Označením CE je zaručeno splnění všech zákonných požadavků EU a výrobky také splňují požadavky normy RoHS 2002/95/EC 29
