Montážní příručka. Joola Clima Výr.číslo: 12600

Transkript

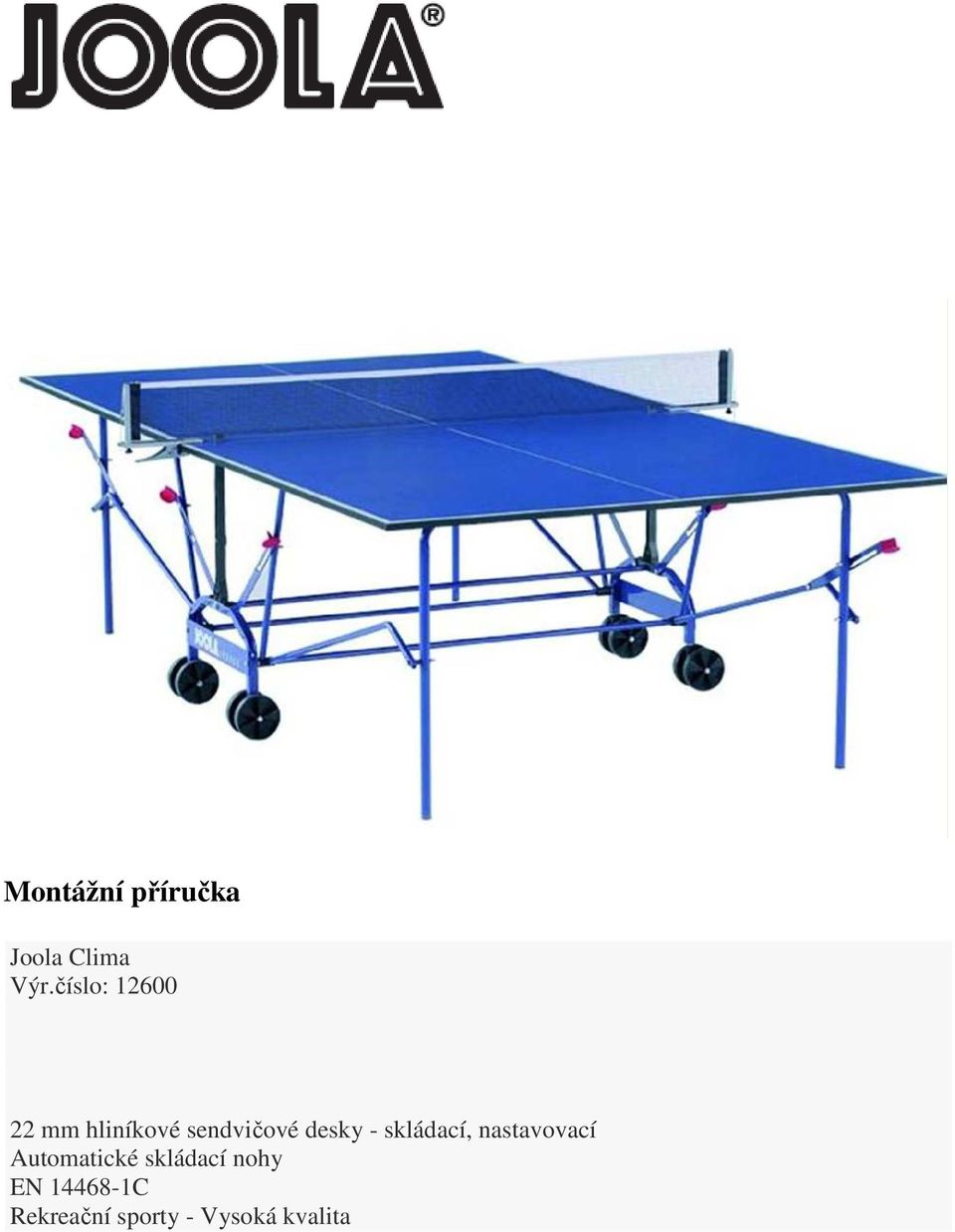

1 Montážní příručka Joola Clima Výr.číslo: mm hliníkové sendvičové desky - skládací, nastavovací Automatické skládací nohy EN C Rekreační sporty - Vysoká kvalita

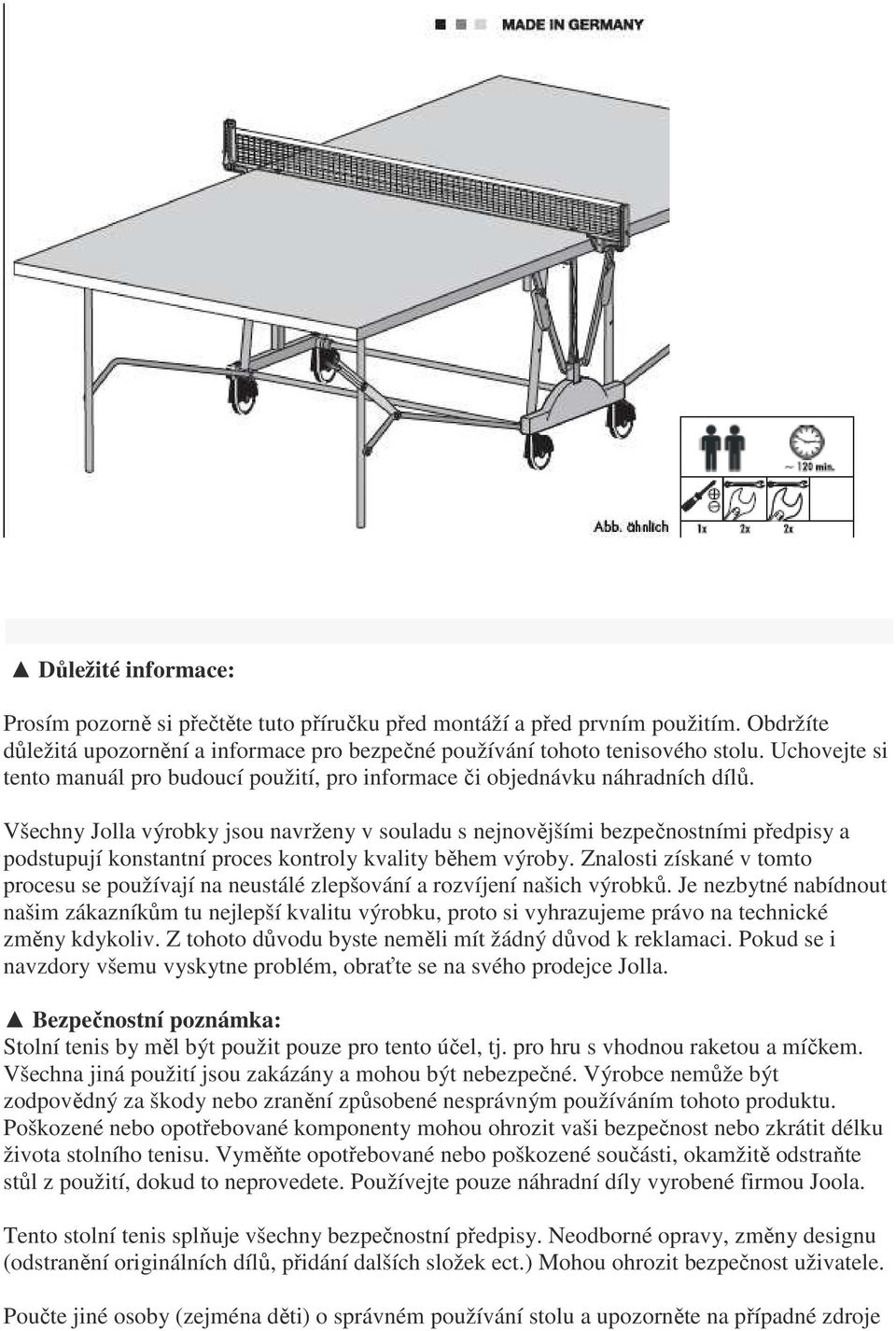

2 Důležité informace: Prosím pozorně si přečtěte tuto příručku před montáží a před prvním použitím. Obdržíte důležitá upozornění a informace pro bezpečné používání tohoto tenisového stolu. Uchovejte si tento manuál pro budoucí použití, pro informace či objednávku náhradních dílů. Všechny Jolla výrobky jsou navrženy v souladu s nejnovějšími bezpečnostními předpisy a podstupují konstantní proces kontroly kvality během výroby. Znalosti získané v tomto procesu se používají na neustálé zlepšování a rozvíjení našich výrobků. Je nezbytné nabídnout našim zákazníkům tu nejlepší kvalitu výrobku, proto si vyhrazujeme právo na technické změny kdykoliv. Z tohoto důvodu byste neměli mít žádný důvod k reklamaci. Pokud se i navzdory všemu vyskytne problém, obraťte se na svého prodejce Jolla. Bezpečnostní poznámka: Stolní tenis by měl být použit pouze pro tento účel, tj. pro hru s vhodnou raketou a míčkem. Všechna jiná použití jsou zakázány a mohou být nebezpečné. Výrobce nemůže být zodpovědný za škody nebo zranění způsobené nesprávným používáním tohoto produktu. Poškozené nebo opotřebované komponenty mohou ohrozit vaši bezpečnost nebo zkrátit délku života stolního tenisu. Vyměňte opotřebované nebo poškozené součásti, okamžitě odstraňte stůl z použití, dokud to neprovedete. Používejte pouze náhradní díly vyrobené firmou Joola. Tento stolní tenis splňuje všechny bezpečnostní předpisy. Neodborné opravy, změny designu (odstranění originálních dílů, přidání dalších složek ect.) Mohou ohrozit bezpečnost uživatele. Poučte jiné osoby (zejména děti) o správném používání stolu a upozorněte na případné zdroje

3 nebezpečí, zejména při montáži či demontáži. Při skládání stolu myslete na to, že představuje velkou nárazovou plochu do větru. Z tohoto důvodu umísťujte stůl vždy na chráněné ploše. Tenisový stůl můžete přepravovat pouze v transportní poloze, protože hrozí nebezpečí úrazu. Přístroj vyhovuje normě EN :2004 V závislosti na četnosti používání, zkontrolujte všechny díly, šrouby atd. Pravidelně se presvedčujte o tom, že jsou v dobrém stavu. Pozor: Montáž provádějte mimo dosah dětí ( hrozí nebezpečí - obsahuje malé části ). V případě dotazů se prosím obraťte na prodejce Jolla. Manipulační zařízení Nepoužívejte tenisový stůl, pokud není úplně a správně sestavený a zkontrolovaný. Ujistěte se, že tenisový stůl je zabezpečen proti povětrnostním vlivům, že není vystaven vlhkosti nebo dešti. Udržujte jej v dostatečné vzdálenosti od přímých zdrojů tepla.v případě, že povrch se deformuje, prostřete jej na rovném povrchu po dobu několika dní. Nezakrývejte ho s plastovou fólií, na jejímž základě může dojít ke kondenzácii. Dporučujeme používat klimatickú JOOLA plachtu. Pro nácvik bez partnera, můžete tabuli složit jednotlivě. Pro více informací o sportu stolní tenis, vám doporučujeme odbornou literaturu na toto téma. Nepoužívejte korozivní nebo abrazivní materiály k čištění zařízení. Používejte prostředky, které neznečišťují životní prostředí. Ve většině případů je dostačující vlhký hadřík. Likvidace odpadů: JOOLA produkty jsou recyklovatelné. Na konci jejich životnosti zlikvidujte tento produkt správně a bezpečně ( místní skládky, recyklační místa). Montážní návod Pokyny pro montáž: Montáž tohoto produktu musí být provedena pečlivě dvěma dospělými osobami. Ujistěte se, že jste obdrželi všechny díly nepoškozené. Pokud máte jakýkoliv důvod k reklamaci, obraťte se na svého prodejce Joola. Před montáží zařízení si prostudujte výkresy opatrněji a proveďte postupy v pořadí znázorněném na obrázcích. Správné pořadí je uvedeno velkými písmeny. Vezměte prosím na vědomí, že je zde vždy nebezpečí úrazu při práci s nástroji nebo při manuální práci. Proto buďte opatrní při montáži tohoto zařízení. Ujistěte se, že vaše pracovní plocha je bez možných zdrojů nebezpečí, například nenechávejte žádné nástroje jen tak volně ležet na zemi. Obalový materiál uložte takovým způsobem, aby nehrozilo žádné nebezpečí. Tam je vždy riziko udušení, když se děti hrají s plastovými pytli! Důležité: Ceny dílů nezahrňují materiál pro přišroubování, pokud se jedná o spojovací materiál (šrouby, matice, podložky, atd. ), je nutné aby to bylo uvedeno na objednávce s přidáním slov,,upevňovací materiál " Materiál potřebný pro každý jednotlivý montážní krok je zobrazen v příslušné obrazové liště. Používejte materiál pro přišroubování přesně podle vyobrazení. Vrácení zboží je možné pouze po dohodě, v původním obalu a balení musí být zajištěno na přepravu. Je důležité, aby byl podrobný popis závady / poškození ve zprávě.

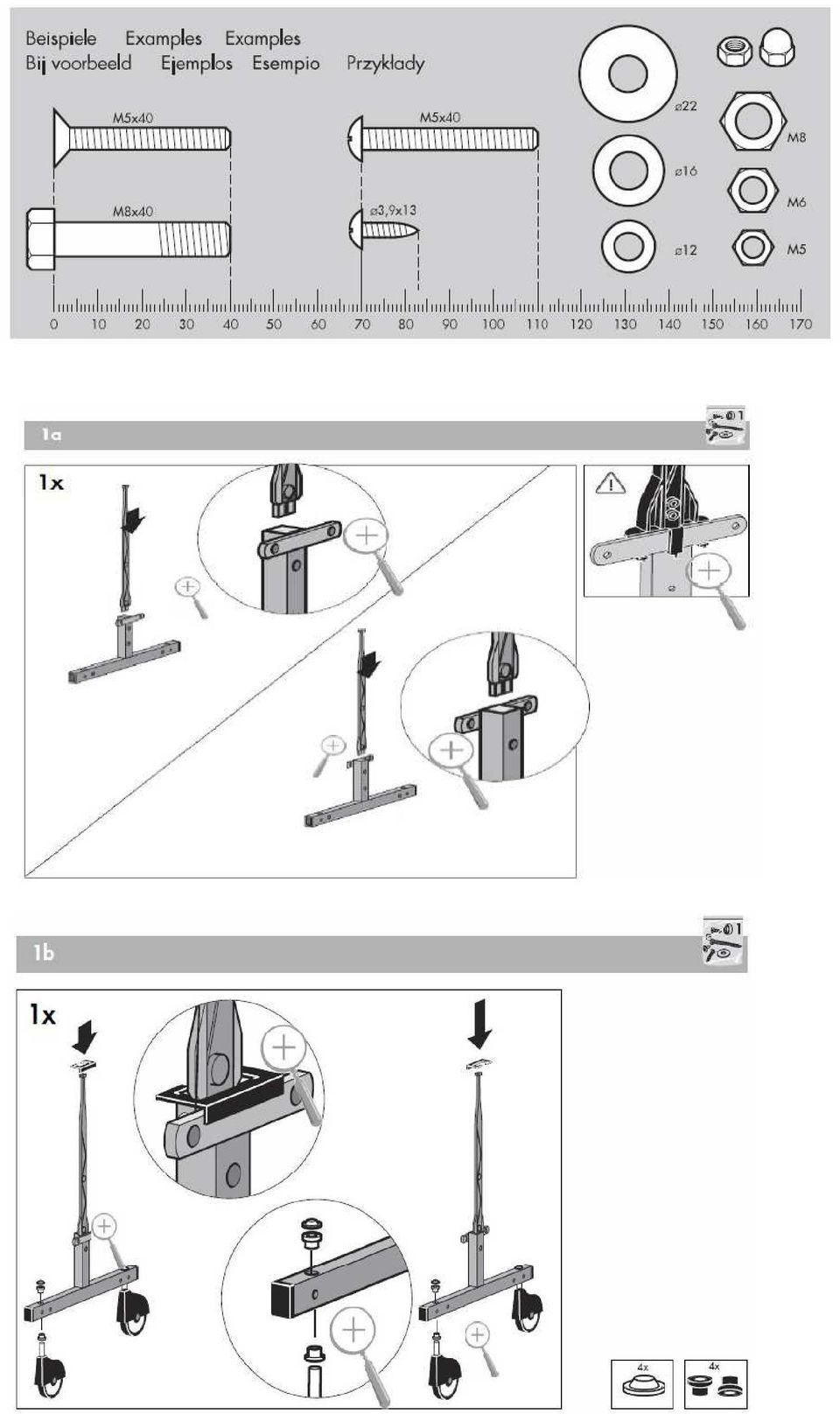

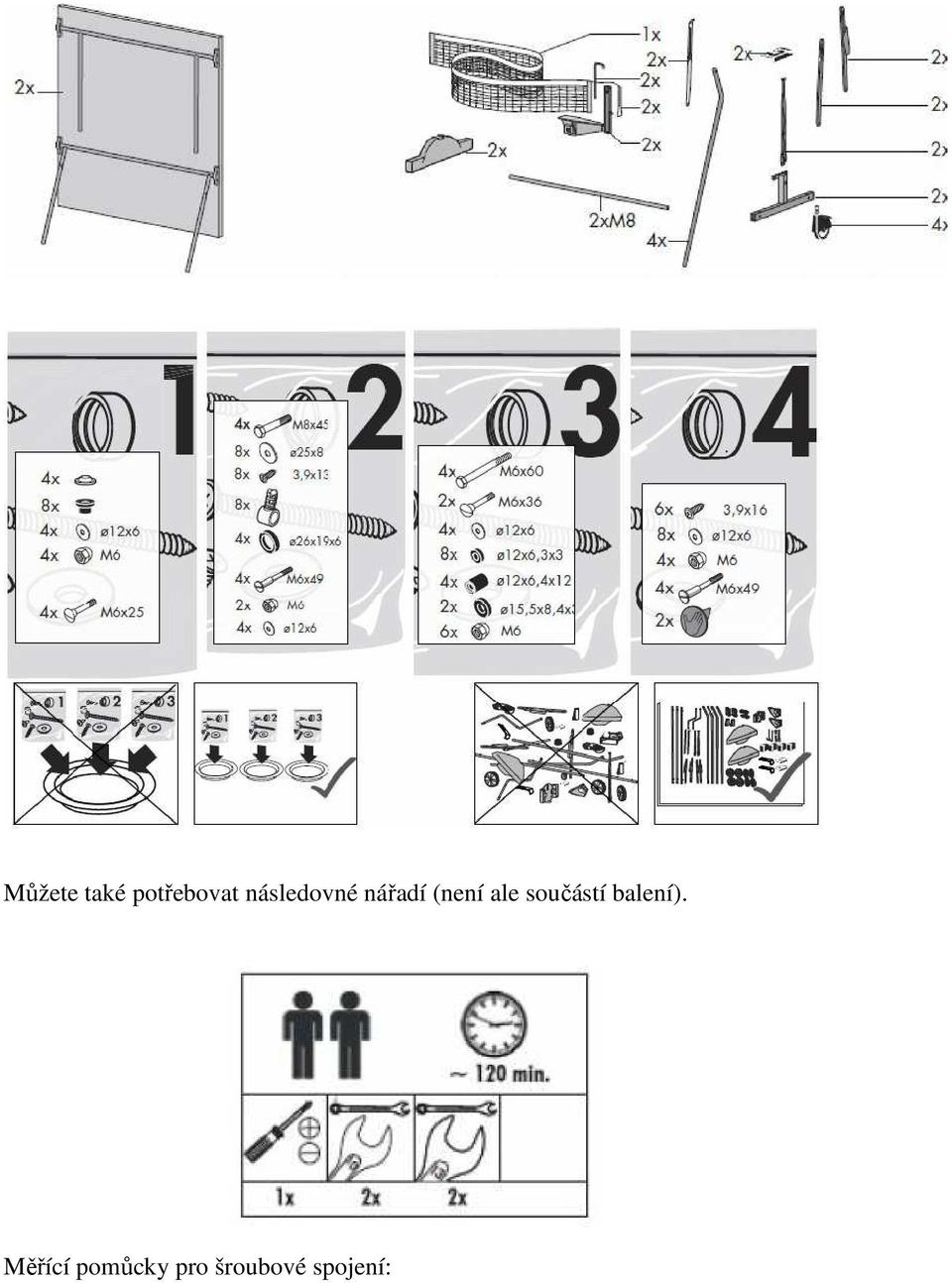

4 Můžete také potřebovat následovné nářadí (není ale součástí balení). Měřící pomůcky pro šroubové spojení:

5

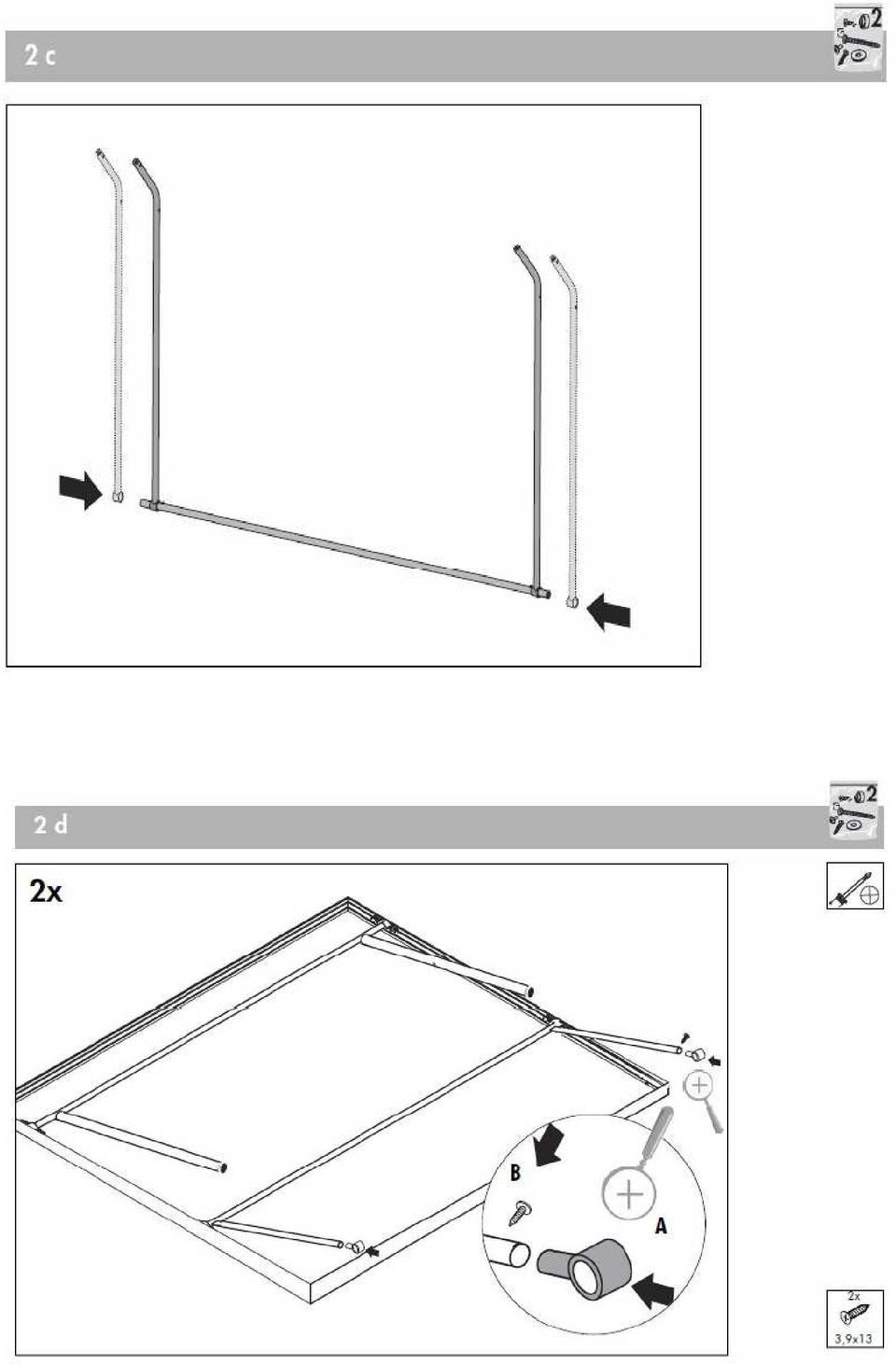

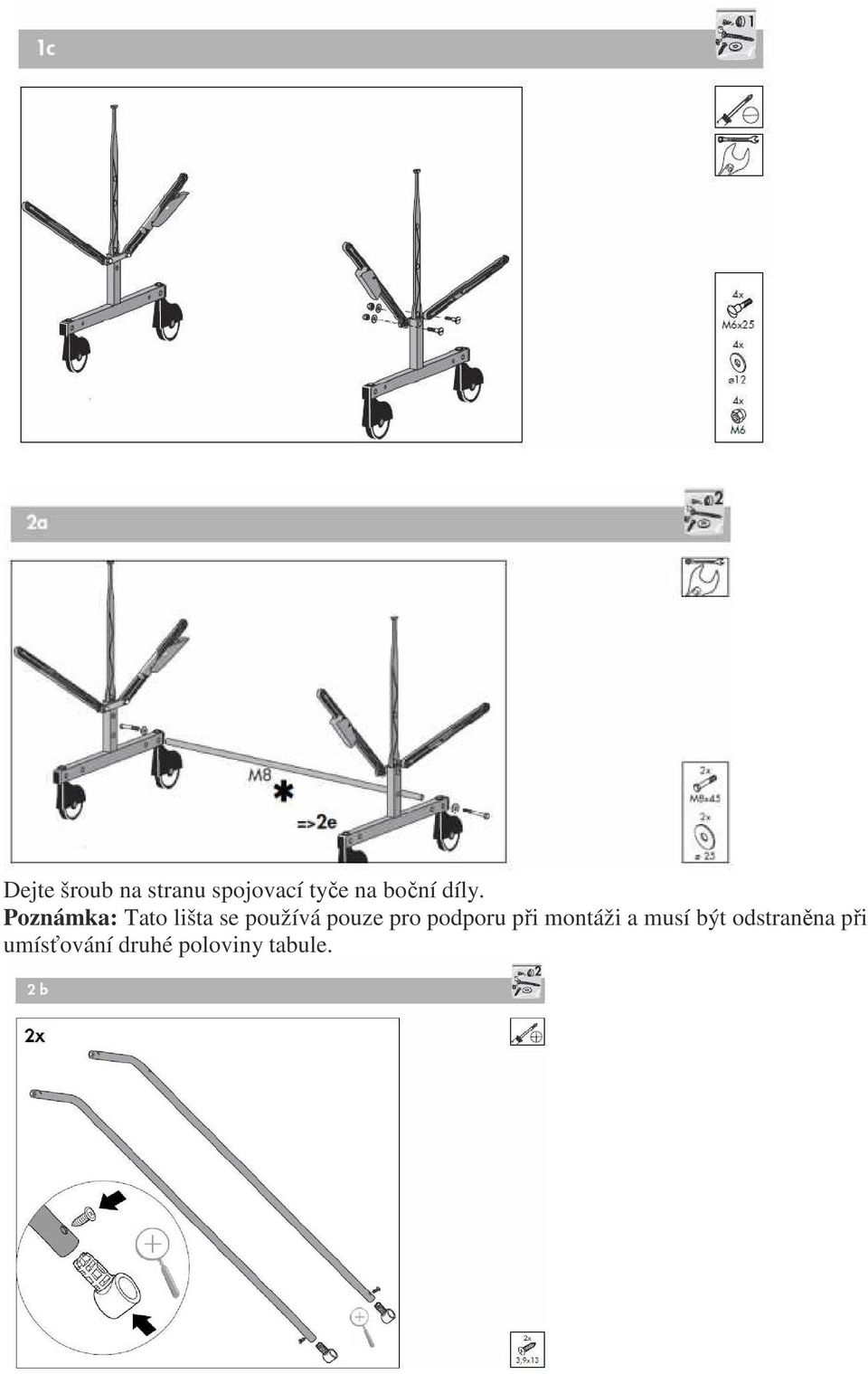

6 Dejte šroub na stranu spojovací tyče na boční díly. Poznámka: Tato lišta se používá pouze pro podporu při montáži a musí být odstraněna při umísťování druhé poloviny tabule.

7

8 Připevněte jednu z polovin tabule a zabezpečte ji tak, aby se nemohla uklouznout nebo převrhnout. Požádejte jinou osobu aby připevnila držadlo s nosným rámem vzpěru na poslední spojovací tyč. Závorky za rámem se musí mírně ohýbat na stranu. Postupujte při tom opatrně. Spojovací tyč je nyní přišroubovaná na boční díly. Přišroubujte levou stranu a pravú stranu madla k nosnímu rámu. Přiskrutkujte zámek k rámu.

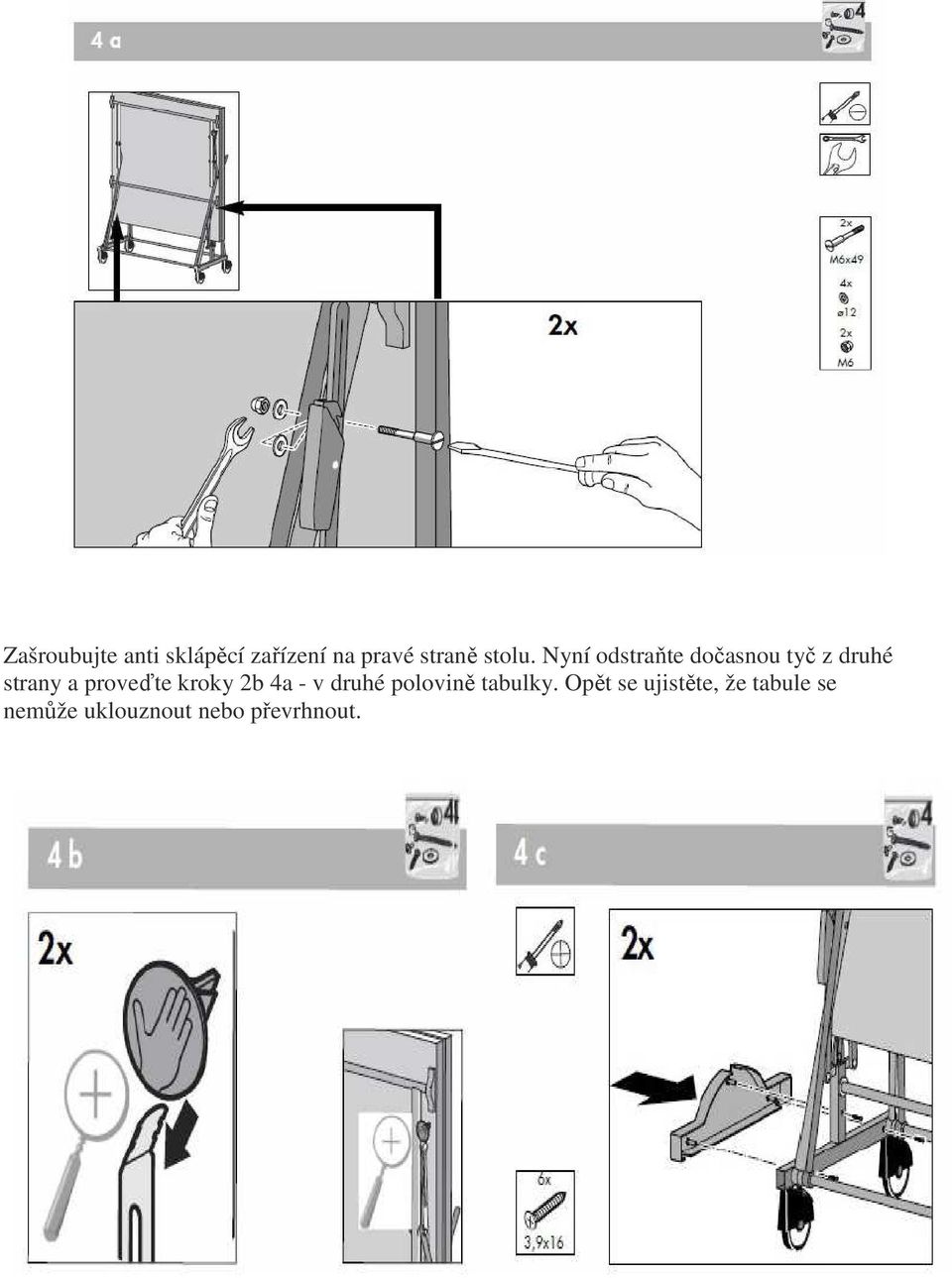

9 Zašroubujte anti sklápěcí zařízení na pravé straně stolu. Nyní odstraňte dočasnou tyč z druhé strany a proveďte kroky 2b 4a - v druhé polovině tabulky. Opět se ujistěte, že tabule se nemůže uklouznout nebo převrhnout.

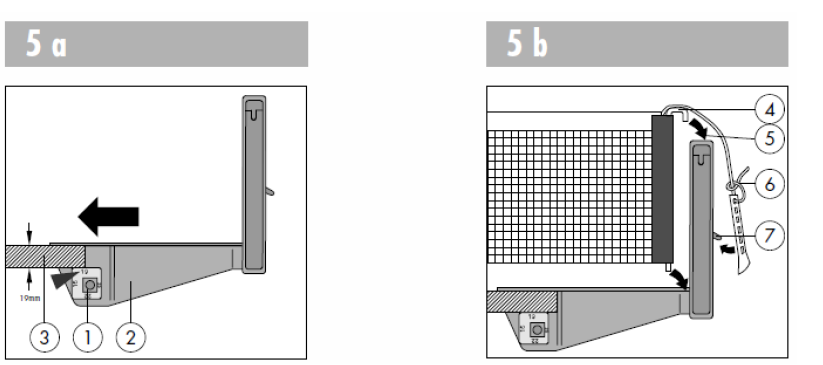

10 1. Nastavovací knoflík, vytáhněte knoflík off a nastavte požadovanou tloušťku (tj. 19 mm) 2. Posuňte stojánky mezi polovinami stola (3). 4. Zasuňte napínací kolík přes okraj sítě. 5. Připojte síťovou tyč na síťový držák. 6. Napínací stehy pomocí umělé karty zauzlujte 7. Natáhněte vlánko kolem horního zářezu v síťové tyči. Síť napněte a upevněte do síťového držáku. Stlačte pravé poistky (A) a spodní polovicu tabule-pomaly do polohy (B). Nikdy nedovolte, aby vám spadla dole.

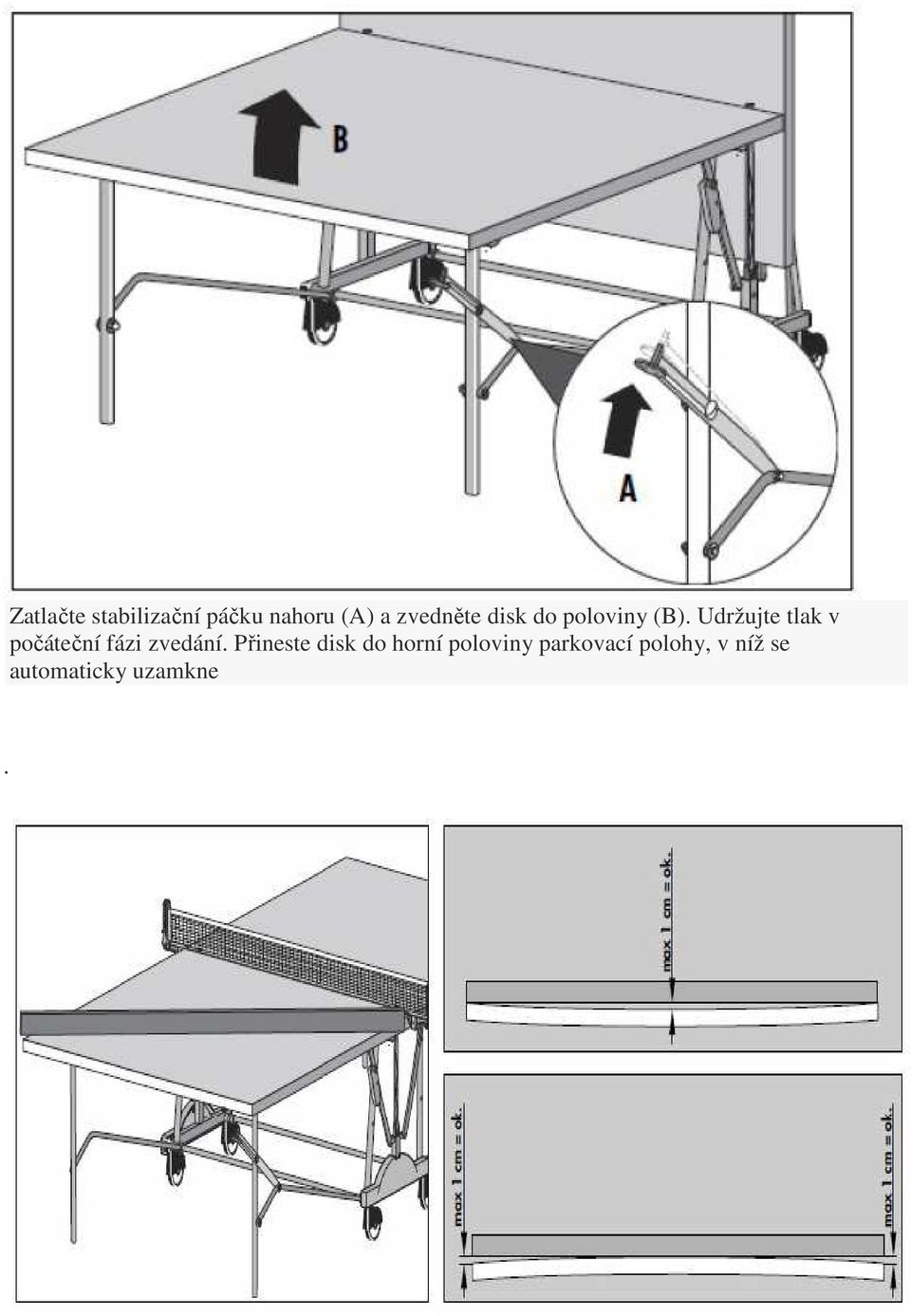

11 Zatlačte stabilizační páčku nahoru (A) a zvedněte disk do poloviny (B). Udržujte tlak v počáteční fázi zvedání. Přineste disk do horní poloviny parkovací polohy, v níž se automaticky uzamkne.

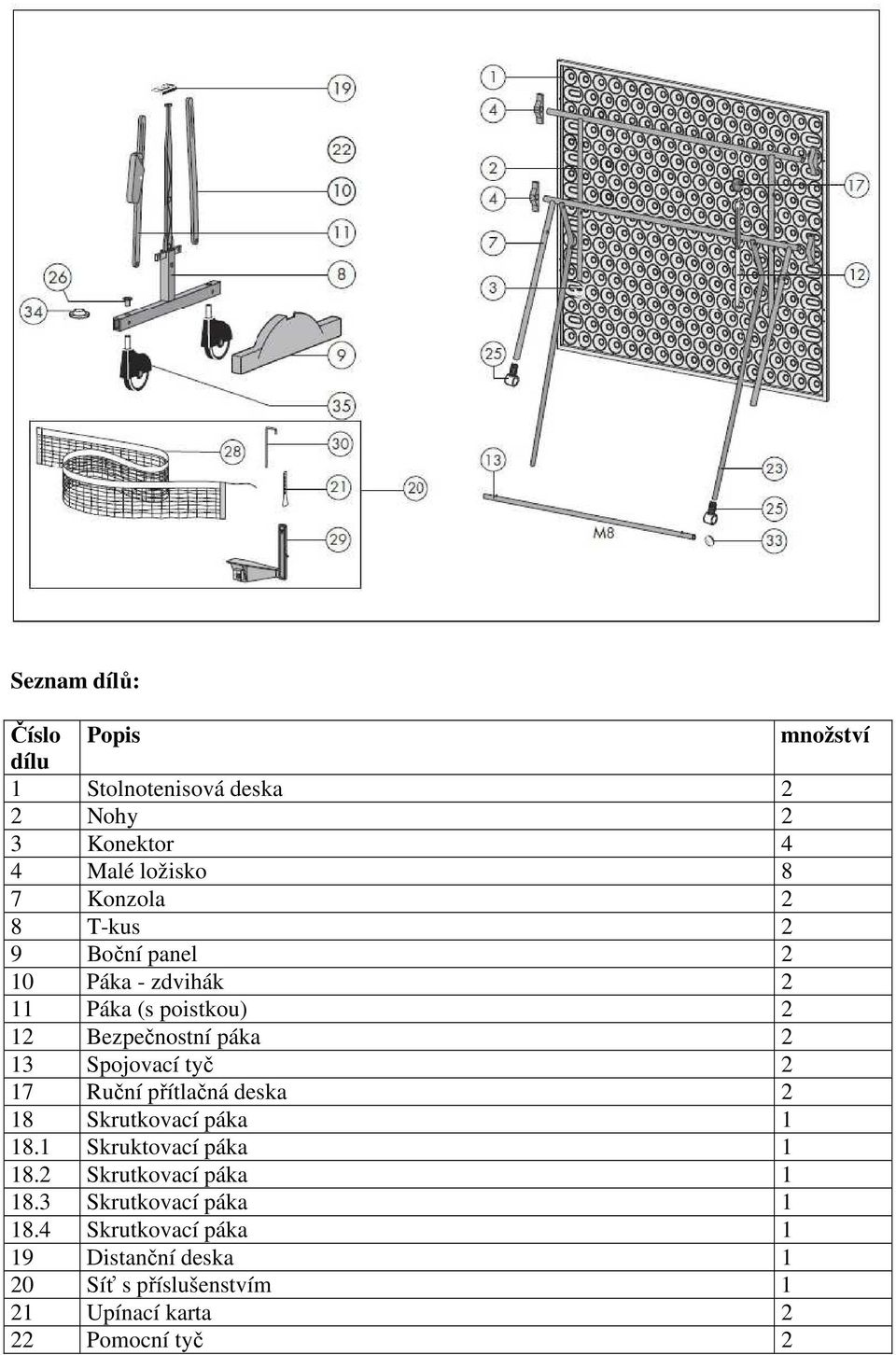

12 Seznam dílů: Číslo Popis množství dílu 1 Stolnotenisová deska 2 2 Nohy 2 3 Konektor 4 4 Malé ložisko 8 7 Konzola 2 8 T-kus 2 9 Boční panel 2 10 Páka - zdvihák 2 11 Páka (s poistkou) 2 12 Bezpečnostní páka 2 13 Spojovací tyč 2 17 Ruční přítlačná deska 2 18 Skrutkovací páka Skruktovací páka Skrutkovací páka Skrutkovací páka Skrutkovací páka 1 19 Distanční deska 1 20 Síť s příslušenstvím 1 21 Upínací karta 2 22 Pomocní tyč 2

13 23 Skrutkovací rameno 4 25 Připojovací potrubí 8 26 Konventor 8 28 Síť 1 29 Držák na síť + distanční díly 2 30 Hliníkový držák 2 33 PVC U-disk 4 34 Klip 4 35 Kolesá 4 36 Kolesový set 1
