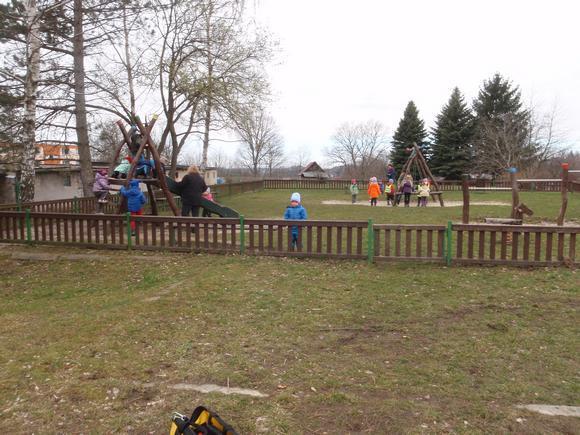

1 Protokol z roční hlavní kontroly dětského hřiště Frýdlant - U nemocnice foto hřiště Zakázka číslo: Název: Datum provedení kontroly: Datum zpracování protokolu: Oprávněná osoba: T011-0 Frýdlant - U nemocnice Mgr. Lukáš Václavík tel.: vaclavik@servistp.cz Tomovy parky - servis s.r.o. IČ: DIČ: CZ Razítko a podpis:

2 celková funkčnost herních prvků a povrchů Kontrolní list hřiště Celková přípustnost provozu hřiště dle normy /4.1 systém řízení bezpečnosti /-8.1 zabezpečení bezpečnosti údržbou /4.1 vhodnost zařízení pro věk. skupinu dětí celkový stav plochy dětského hřiště nebo sportoviště odlomené spadlé větve /4.2.1 místo - název Frýdlant - U nemocnice číslo zakázky T011-0 Hřiště je provozuschopné. Prvky i vzájemné interakce jsous jistými výhradami v souladu s aktuálně platnou normou. Nesoulad u dopadové plochy. Blíže v listu závad. Zavedeny pravidelné kontroly. Doporučujeme zavést systém řízení bezpečnosti. Herní prvky jsou adekvátní pro děti od 3 do 15 let. vegetační prvky vegetace nalomené nebo zavěšené velké větve v korunách stromů výrazně nakloněné nebo polovyvrácené dřeviny trčící pahýly po ulomených větvích větve stromů nebo části keřů přerůstající do prostoru zařízení stav oplocení dětského hřiště nebo sportoviště vč. vrátek a podezdívek lavičky odpadkové koše informační tabule apod. prohlubně stav doplňkového mobiliáře kameny, kusy betonu odkryté či nedostatečně zajištěné šachty vyčnívající dráty střepy, injekční stříkačky skládky odpadu poškozené povrchy cest poškozená schodiště včetně zábradlí poškozené stožáry veřejného osvětlení palisády

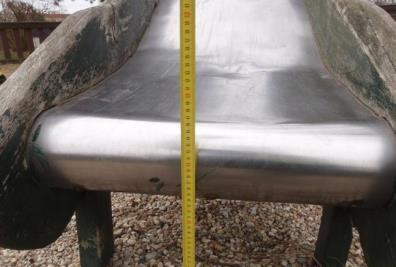

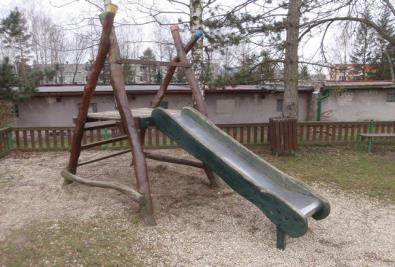

3 LIST ZÁVAD - neshody s ČSN EN 1176 Frýdlant - U nemocnice T011-0 Kontroloval: Mgr. Lukáš Václavík Dne: '37.566"N, 15 5'7.740"E Infotabule bez závad Skluzavka nedostatečný prostor pádu cm, nevyhovující zutnělý dopad přesunout lavičku - minimální prostor by měl být 150 cm kolem prvku nevyhovující frakce kačírku dojezd skluzavky příliš vysoko - 43 cm vyměnit za kačírek o zrnitosti 2 až 8 mm dosypat kačírek - dojezd by měl být max. 35 cm nad zemí

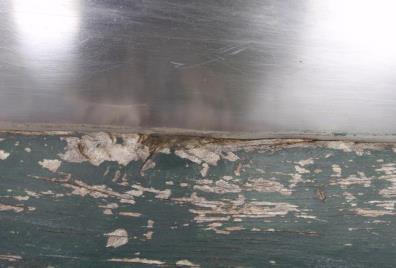

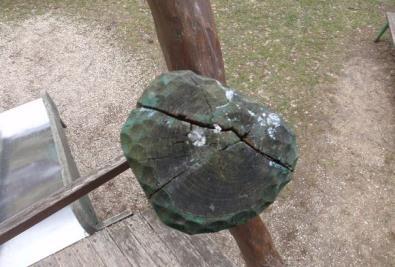

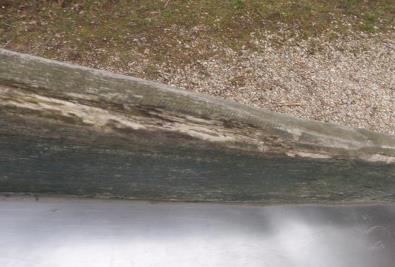

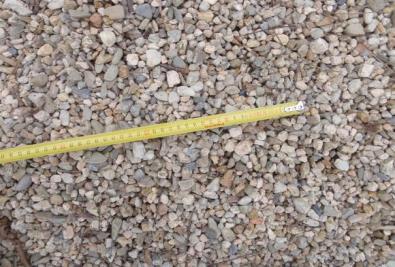

4 vady dřeva v bočnicích zabrousit, přetřít zachycení prstu skluzavky prasklina zalištovat (tmelit) stáhnout, tmelit riziko zychycení hlavy odpovídá normě platné v době dodání - není nutné řešit Závěsné houpačky nevyhovující frakce kačírku vyměnit za kačírek o zrnitosti 2 až 8 mm

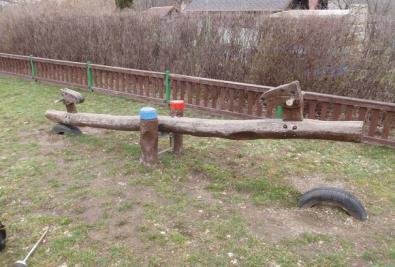

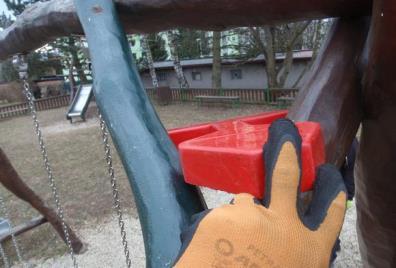

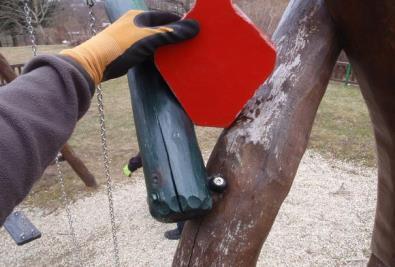

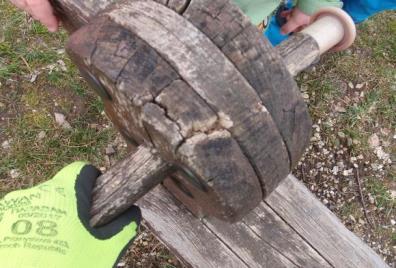

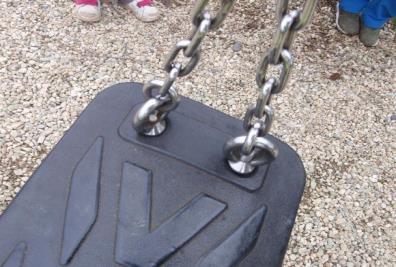

5 volné spoje riziko zachycení hlavy dotáhnout zabrousit kůly, aby prošla sonda velká hlava zarůstající dopadová plocha krusta v dopadové ploše rozšířit na původní rozměr, prokypřit zkypřit a kypré udržovat riziko zachycení krku na obou stranách riziko zachycení krku na obou stranách doplnit řetízky doplnit řetízky Vahadlová houpačka otvor v kůlu zatýblovat

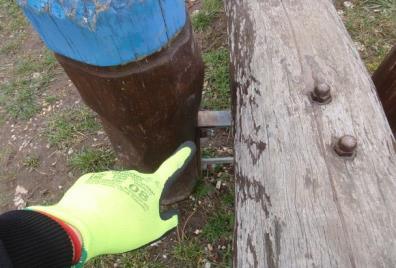

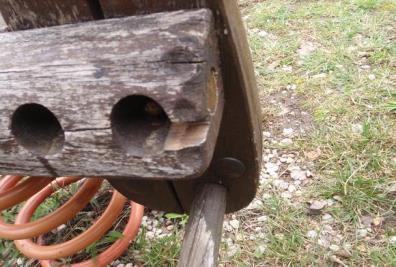

6 volné spoje kameny v dopadové ploše dotáhnout odstranit Trojhrazda nedostatečný rozsah dopadové plochy rozšířit dopadovou plochu na min. 150 cm okolo celého prvku nevyhovující frakce kačírku zhutnělý kačírek vyměnit za kačírek o zrnitosti 2 až 8 mm prokypřit Houpadlo kačenka vyštíplá část zabrousit ostré hrany

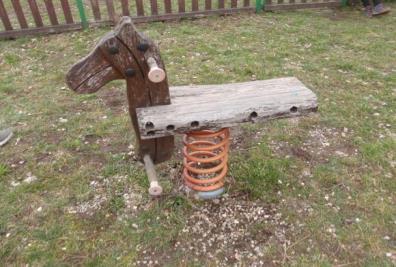

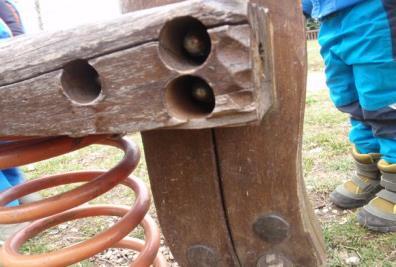

7 ostřiny zaborusit Houpadlo koník ostřiny zaborusit

8 Kontrolní list hřiště - shrnutí místo - název Frýdlant - U nemocnice číslo zakázky T011-0 Technické normy a předpisy použité pro kontrolu herních zařízení: ČSN EN 1176 Přípustnost provozu jednotlivých herních prvků: Infotabule Skluzavka Závěsné houpačky provozuschopné provozuschopné provozuschopné odpovídá aktuálně platné normě odpovídá aktuálně platné normě, nevyhovující dopadová plocha odpovídá aktuálně platné normě, nevyhovující dopadová plocha Vahadlová houpačka provozuschopné odpovídá aktuálně platné normě Trojhrazda Houpadlo kačenka Houpadlo koník provozuschopné provozuschopné provozuschopné odpovídá aktuálně platné normě, nevyhovující dopadová plocha odpovídá aktuálně platné normě odpovídá aktuálně platné normě Jiné závady ohrožující provozní bezpečnost dětského hřiště nebo sportoviště: Stav "Systému řízení bezpečnosti ": Zavedeny pravidelné kontroly. Nejsou Doporučení: Prohlášení: Uvést všechny prvky do stavu souladného s platnou normou a certifikáty. Revitalizovat dopadové plochy. Blíže v listu závad. V parametrech, které uvedeny v listu závad, prvky splňují požadavky normy. V Turnově dne: Razítko a podpis

9 Sledovaný parametr hřiště / herního prvku Celková přípustnost provozu hřiště dle normy celková funkčnost, odolnost, úplnost, údržba herních prvků a povrchů vegetace stav doplňkového mobiliáře všeobecné požadavky konstrukce vzdál. lan článek ČSN systém řízení bezpečnosti /-8.1 zabezpečení bezpečnosti údržbou /4.1 odolnost materiálu do doby další kontroly /4.1 celkové opotřebení herních prvků, zařízení či vybavení /6.2 poškození (vandalismus ) /6.2 změny po opravách, dodatečné části /6.2 absence jednotlivých komponentů zařízení či vybavení /6.2 vhodnost zařízení pro věk. skupinu dětí /4.2.1 celkový stav plochy dětského hřiště nebo sportoviště poškozený povrch sportovní plochy odlomené spadlé větve /6 vegetační prvky /6 nalomené nebo zavěšené velké větve v korunách stromů /6 výrazně nakloněné nebo polovyvrácené dřeviny /6 trčící pahýly po ulomených větvích /6 větve stromů nebo části keřů přerůstající do prostoru zařízení /6 stav oplocení dětského hřiště nebo sportoviště /6 vč. vrátek a podezdívek /6 stav městského mobiliáře umístěného na dětském hřišti nebo sportovišti /6 lavičky /6 odpadkové koše /6 informační tabule apod /6 prohlubně /6 kameny,kusy betonu /6 odkryté či nedostatečně zajištěné šachty /6 vyčnívající dráty /6 střepy, injekční stříkačky /6 skládky odpadu /6 poškozené povrchy cest /6 poškozená schodiště včetně zábradlí /6 poškozené stožáry veřejného osvětlení /6 palisády / praskliny 1/4.2.5 rozlomení v. vyčnívající třísky 1/4.2.5 ostré hrany 1/4.2.5 stojky v. podlahy v. plošiny v. příčky v. výztuhy, větráky v. uchycení zábradlí v. pevnost uchycení madla v. Těžké zavěšené trámy 1/ žebříky a žebřiny 1/4.9.1 způsob spojení stupňů 1/4.9.1 prostor za stupněm žebříku 1/4.9.1 konstrukce schodů 1/4.9.2 stupně schodů 1/4.9.2 míra opotřebení schodnic v. rampy 1/4.9.3 strmé hrací prvky 1/4.9.4 snadno přístupné zařízení 1/4.9.5 lezecí chyty v. šplhací tyče v. lana uchyc.1x pr.2,5-4,5 1/ lano 1-2 m/1konec 60 cm ke konstr. 1/ lano 1-2 m/1konec 90 cm k houpacímu 1/ lano 2-4 m/1konec 1m k ost. částem 1/

10 konstrukce ochrana proti pádu / 4.2.4, zachycení - zkušební prvky / 4 pískoviště posuzované speciální parametry herních prvků houpačky volný prostor nad zemí vzdálenosti sedadel lano 1-2 m/1konec 90 cm k houpacímu 1/ lano uchyc.2x (šplh) pr.1,6-4,5 1/ drátěná lana 1/ spojky lanových částí 1/ stav lan, konce 1/4.2.5 napínáky lan 1/ drátěná lana opláštěná 1/ řetězy < 8,6 mm, n.spoj >12 mm 1/ řetězové spoje v. šplhací sítě v. lanové žebříky v. Kontrola krycích plachet (pískoviště ) v. typ ochrany (zábradlí, bariéra, madlo) 1/ výška zábradlí / bariery 1/ parametry sevření/uchopení 1/ výška volného pádu 1/ přístupnost střechy 1/ volný prostor 1/ rozloha dopadových ploch 1/ prostor pádu 1/ překryvy prostoru pádu / ,8.3 pevné překážky ve volném prostoru 1/3.18. pevné překážky v prostoru pádu 1/3.18. pevné překážky v prostoru pohybu 1/3.18. povrch tlumící náraz 1/ materiál tlumící náraz 1/ čistota dopadové plochy 1176_7-6.2 shromažďování vody v prostoru prvku prostor nad zemí a pohyblivou částí>40 1/4.2.6 uvíznutí celého těla 1/ otvory - hlava malá+velká 1/ a otvory - torzo 1/ a otvory - uvíznutí nohy 1/ otvory - prst malý+velký 1/ uzavřené konce trubek 1/ otvory - olivka 1/ zachycení oblečení vlasů (V,výstupky,vřetena) 1/ c nůžkovité, pohyblivé otvory 1/ c nůžkovité, pohyblivé otvory můstků 1/ c ohraničené otvory V 1/ částečně ohraničené - V 1/ b sonda C - pr.12mm stlačení /4.9 kruhová sonda E - madla, stupačky /4.8 stav pískovišť z hlediska bezpečnostních požadavků znečištění, hygiena stav obruby pískoviště poškození či absence jednotlivých komponentů 1176 / oplocení 1,5m od strany sedadla příl A sedáky upevnění opotřebení řetězů a plastových obalů závěsy, ložiska stav sedátek houpaček zajištění závěsu sedadla /4.12 volný prostor (VP= h4) nad zemí 35 cm /4.2. VP= h4 pneumatiková sedadla 40 cm /4.2. VP skupinová svislá pneumatika 10 cm /4.2. VP sedadla s 1 bodem zavěšení 40 cm /4.3 sedadla od konstrukce C =1/5+20cm /4.4.1 mezi sedadly S=1/5+30cm / cm středová osa-pneusedadlo /4.4.1

11 mezi závěsy F=G+5% /4.4.1 mezi závěsy skupinové F=G+30% /4.4.1 oddělení od ostatních aktivit /4.4.9 výška volného pádu D=H2/2+H3 76-2/ dopadová plocha L=0,867x délka+1,75(event+0,5) 76-2/ překryv prostoru pádu 76-2/ šířka 1,75 m (sedák do 0,5m) 76-2/ šířka 1,75m + rozdíl(sedák nad 0,5m) 76-2/ závěs skluzavky 2x(0,867x délka+1,75(event+0,5)) 76-2/ výška zábradlí cm /4.2 bariera výška bariery 50 cm u kombin. skl /4.2 délka start. úseku víc než 40 cm /4.2 st.úsek snadno přístupný a nad 1m /4.2 výška pádu nad 2m ze st.úseku /4.2 převýšení bariery od boční ochrany 89mm /4.2 skluzavka se stojanem v 70cm /4.2 startovní úsek sklon do 5o, d 35 cm /4.3.1 sklon skluzu max. 60o, prům 40o /4.4.1 šířka w w NE (!) cm /4.4.2 bočnice p min 10cm při h do 120cm /4.4.3 p min 15cm při h do 250cm /4.4.3 p min 50cm při h nad 2,5m /2m /4.4.3 spoje bez výstupků /4.4.3 zaoblení min 5 cm ve směru /4.4.3 hrany zaobleny min 3 cm /4.4.3 dojezd výška dojezdu <20cm při B<1,5 m /4.4.5 výška dojezdu >35cm při B>1,5 m /4.4.5 typ 1 sklon <10o,C=30 cm,b<1,5m /4.4.5 sklon <10o,C>50 cm,b>1,5m /4.4.5 typ 2 sklon <5o, délka C=30 cm, B<1,5m /4.4.5 sklon <5o, délka C=0,3xB /4.4.5 stav skluzavek /4.6 skluzné části - stav povrchu /4.6 oděr laminátů /4.1.5 praskliny deformace plechů dopadová plocha lanovky sedadlový typ závěsný typ výška volného pádu H2 volný prostor nad zemí H1 Typ 1 : 2m před /4.8 Typ 2 : 1m před /4.8 okolo dojezdu : 1,5 m /4.8 mezní výška pádu u dojezdu 1m / y výrobce /6 značení /7 napínák /4.2 doraz - konstrukce /4.4 výkyv závěs. prvku max. 45o /4.4 vzdálenost 2m mezi rovnoběž. lany /4.7 zabránění přístupu k řemenici saní /4.5 použití ohebných závěsných prvků /4.6 riziko škrcení závěsným prvkem /4.6 možnost rychlého sesednutí /4.9 sedadlo NE-smyčka nebo prstenec /4.9 možnost snadného uvolnění /4.8 rukojeť NE pružná smyčka /4.8 konec rukojeti - zkouška kroužkem /4.8 vsedě max. 200 cm /4.11 u závěsného typu /4.11 sedadlový typ > 40 cm /4.12 závěs.typ nepevný >1,5m u nástupu /4.12 závěs.typ nepevný >2m v pohybu /4.12 závěsný typ pevný >2m všude /4.12

12 výška lana prostor pádu kolotoče volný prostor= prostor pádu typ A sedad. typ >180 cm uzavřené saně /4.13 sedadlový typ C1 > 210 cm /4.13 závěsný typ C2>30 cm /4.13 bez překážek /4.14 > 2m od lana do stran /4.14 > 2m za koncem zhoupnutí (45o) /4.14 tlumící povrch krit. výška > 1m /4.14 nástup.plošiny bez tlumení do 1m / výška volného pádu < 1m /4.2 dopadová plocha-krit výška pádu 1m /4.2 překážky v prostoru pádu / cm okolo / cm nad /4.3 překryv prostoru s jinými prostory NE /4.3 vyloučení zachycení /4.4 sklon osy max. 5o /4.5 držadlo vyhovuje uchopení /4.7 průměr max. 200 cm /5.1 volný prostor nad zemí H2 > 40 cm /5.1 min 3 pravidelná stanoviště /5.1 bez ostřin, zaoblení r>5mm /5.1 typ B zachycení pod plošinou /5.2.1 vyčnívající části pod plošinou /5.2.1 plošina v úrovni země VP 6-11 cm nad úrovní země VP cm nad úrovní země VP >40 cm nad úrovní země VP >11 cm nad úrovní země kolotoče typ E kolébačky svislá vzdálenost B < 8mm /5.2.2 svislá mezera A< 20mm / cm od okraje ke středu volný /2.3 zbytek ke středu >6 cm /2.3 spodek plošiny >50 cm hladký /2.3 límec >45o<60o /2.4 Pl. >11cm nad zemí-riziko zachycení /2.4 vzdál. mezi límcem a zemí 6-11 cm /2.4 spodní strana hladká /2.4 límec <45o /5.2.5 límec z tuhého materiálu /5.2.5 vzdál. mezi límcem a zemí 6-11 cm /5.2.5 bez límce, hladký povrch vespod /5.2.6 vzdálenost k zemi konstantní /5.2.6 nebo se radiálně zmenšuje / kruhové a středově uložené /5.5.1 nahoře souvislý povrch bez překážek /5.5.2 dole souvislý hladký povrch /5.5.3 volný pr. nad zemí=30(40)-100cm /5.5.4 volný prostor po straně > 300 cm / sedadla nad 23 cm - stupačky /4.6 stupačky stupačky upevněné a neotočné /4.6 stupačky nepřečnívají nad šablonu /4.6 držadla každé sedadlo s držadlem /4.7 držadla pevná a neotočná /4.7 držadla nepřečnívají nad šablonu /4.7 držadlo vyhovuje uchopení 16mm /4.7 výčnělky zaobleny r>20mm /4.8 zachycení pod zaříz.23 cm nad zemí /4.9 stlačení pružiny - sonda 12mm /4.9 prostor pádu >1m okolo /4.10 vyčnívající části pod plošinou /5.2.1 boční vychýlení <14 cm 2m od osy /5.1 výška volného pádu<150cm /4.2 Typ 1 kládovka sklon sedadla<20o /4.3 volný prostor nad zemí>23cm /4.4

13 jednobod. Typ2A pružiňák vícebod. Typ3A 4pružina vícebod. Typ3B trojčidlo kolébačka Typ4 sportoviště tlumení /5.1 výška volného pádu<100cm /4.2 sklon sedadla<30o /4.3 volný prostor nad zemí-nepovinný /4.4 výška volného pádu<100cm /4.2 sklon sedadla<30o /4.3 volný prostor nad zemí-nepovinný /4.4 vychýlení od svislé osy 5o /5.2 výška volného pádu<100cm /4.2 sklon sedadla<30o /4.3 volný prostor nad zemí>23cm /4.4 výška volného pádu<100cm /4.2 sklon sedadla<20o /4.3 volný prostor nad zemí>23cm /4.4 úplný rozsah pohybu <60cm /5.3 stav a uchycení pružin stav vybavení sportoviště v. branky v. sítě na brankách v. koše v.
