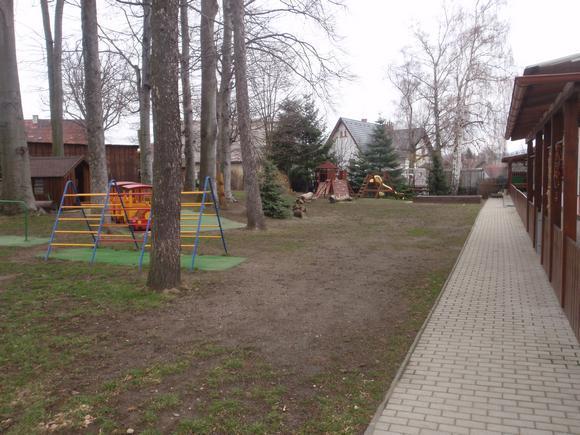

1 Protokol z roční hlavní kontroly dětského hřiště Frýdlant - MŠ Jiráskova foto hřiště Zakázka číslo: Název: Datum provedení kontroly: Datum zpracování protokolu: Oprávněná osoba: T011-0 Frýdlant - MŠ Jiráskova Mgr. Lukáš Václavík tel.: vaclavik@servistp.cz Tomovy parky - servis s.r.o. IČ: DIČ: CZ Razítko a podpis:

2 Kontrolní list hřiště místo - název Frýdlant - MŠ Jiráskova číslo zakázky T011-0 celková funkčnost herních prvků a povrchů Celková přípustnost provozu hřiště dle normy /4.1 systém řízení bezpečnosti /-8.1 zabezpečení bezpečnosti údržbou /4.1 vhodnost zařízení pro věk. skupinu dětí celkový stav plochy dětského hřiště nebo sportoviště odlomené spadlé větve /4.2.1 Hřiště je provozuschopné s výhradami. Většina prvků, dopadové plochy i interakce jednotlivých prvků neodpovídají požadavkům ČSN EN Doporučujeme provést opravy dle listu závad. U některých prvků bude nutné přebetonování, demontáž nebo vybudování tlumících dopadových ploch, aby hřiště odpovídalo bezpečnému provozu. Zavedeny pravidelné kontroly. Doporučujeme zavést systém řízení bezpečnosti. Herní prvky jsou adekvátní pro děti od 3 do 15 let. OK nezjištěny vegetační prvky OK vegetace nalomené nebo zavěšené velké větve v korunách stromů výrazně nakloněné nebo polovyvrácené dřeviny trčící pahýly po ulomených větvích větve stromů nebo části keřů přerůstající do prostoru zařízení stav oplocení dětského hřiště nebo sportoviště nezjištěny nezjištěny nezjištěny nezjištěny OK vč. vrátek a podezdívek OK lavičky OK odpadkové koše OK informační tabule apod. nejsou prohlubně nejsou stav doplňkového mobiliáře kameny, kusy betonu odkryté či nedostatečně zajištěné šachty vyčnívající dráty střepy, injekční stříkačky skládky odpadu poškozené povrchy cest poškozená schodiště včetně zábradlí poškozené stožáry veřejného osvětlení nejsou nejsou nezjištěny nezjištěny nejsou nejsou nejsou nejsou

3 palisády nejsou

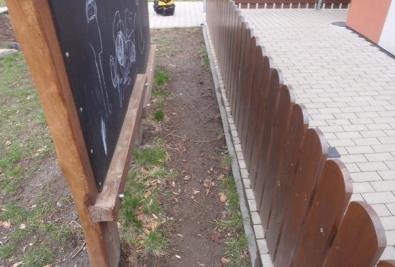

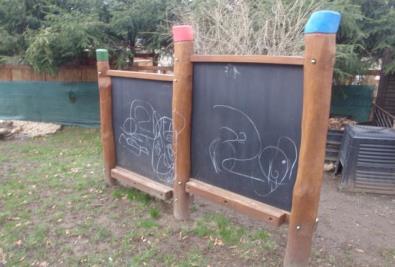

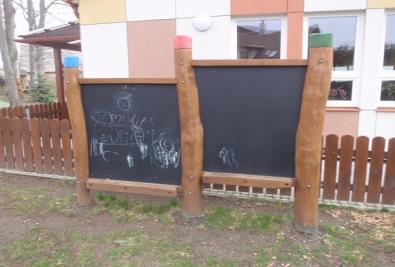

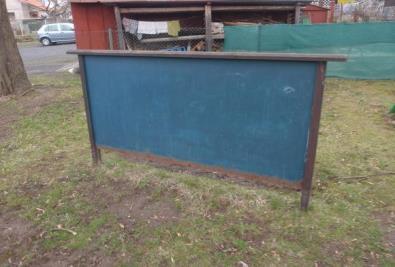

4 LIST ZÁVAD - neshody s ČSN EN 1176 Frýdlant - MŠ Jiráskova T011-0 Kontroloval: Mgr. Lukáš Václavík Dne: '28.169"N, 15 4'20.215"E Malovací tabule I nedostatečný volný protor - 70 cm minimální prostor kolem prvku by měl být 150 cm - v tomto případě lze tolerovat Malovací tabule II bez závad Malovací tabule III chybí štítek výrobce

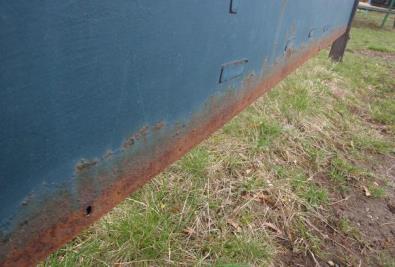

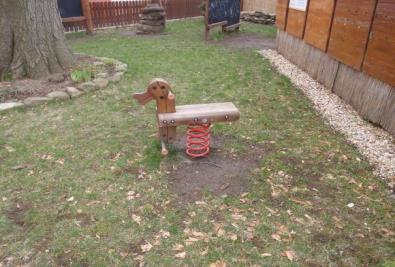

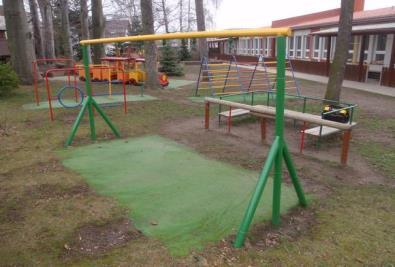

5 koroze přerousit, přetřít, doplnit spodní dřevěný lem Konstrukce pro houpačky mimo provoz (v mnoha ohledech neodpovídá ČSN EN 1176) Houpadlo pejsek bez závad

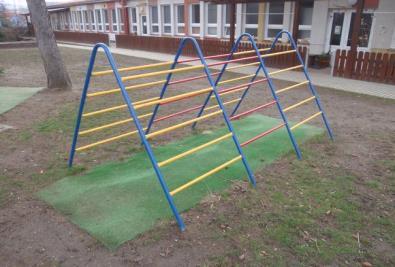

6 Houpadlo kačenka bez závad Prolézačka Áčko riziko zachycení hlavy nevyhovující dopadová plocha nedostatečný prostor pádu chybí štítek výrobce

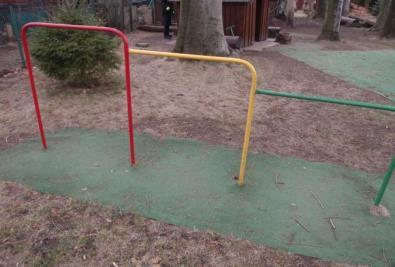

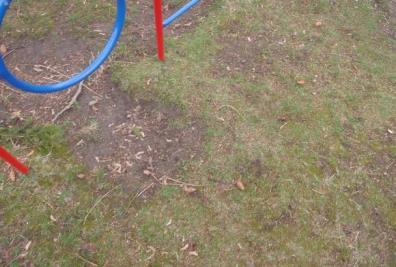

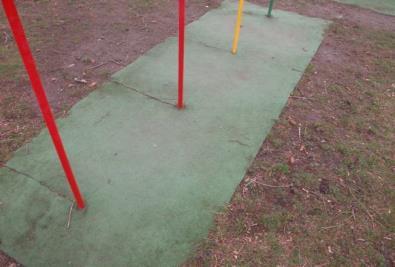

7 Hrazdy nevyhovující dopadová plocha chybí štítek výrobce Přelízka nevyhovující dopadová plocha chybí štítek výrobce

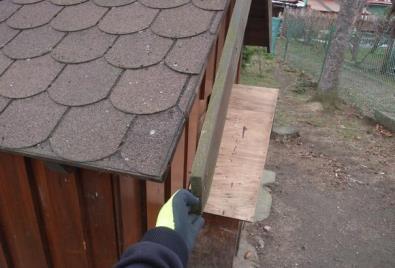

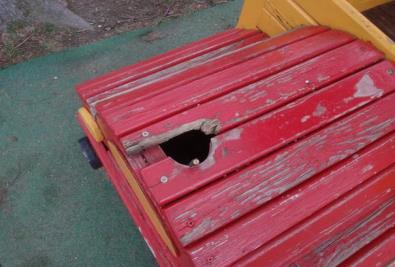

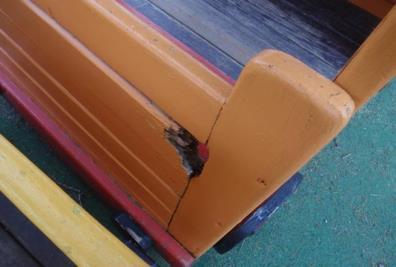

8 Sestava vláček utržený komínek hniloba, vady dřeva Hrací domek I uvolněné prkno na střeše sešroubovat

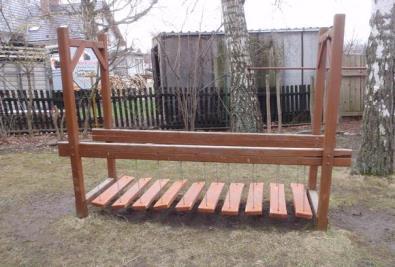

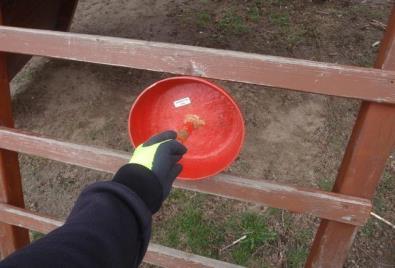

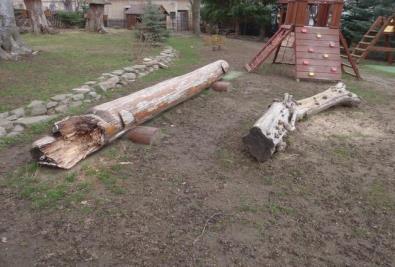

9 Totem výška volného pádu: 147 cm - neodpovídá dopadová plocha vybudovat povrch tlumící náraz nebo prvek demontovat nedostatečná prostor pádu - 95 cm prasklina demontáž prvku tmelit Kladina jezevčík pokročilá hniloba prvku odstranění kameny v prostoru pádu chybí identifikační štítek výrobce odstranění nebo přemístění prvku

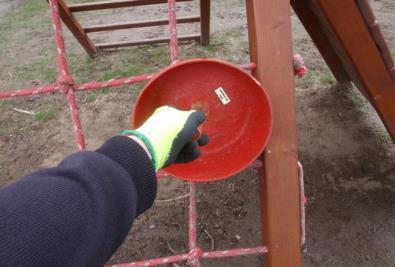

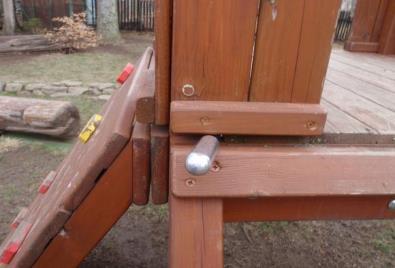

10 Prolézací věžička nedostatečná prostor pádu cm přesun nebo demontáž kladiny riziko zachycení prstu riziko zachycení hlavy - špatně udělaná síť zatelit předělat síť riziko zachycení hlavy chybí identifikační štítek výrobce předělat řebřík nevyhovující dopadová plocha snadno přístupné příkré přístupy - nevyhovující bariéry kolem plošiny

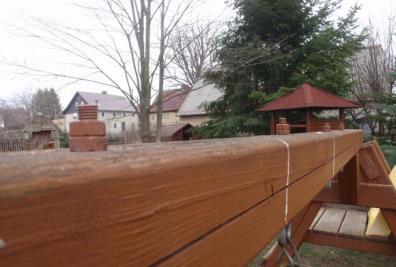

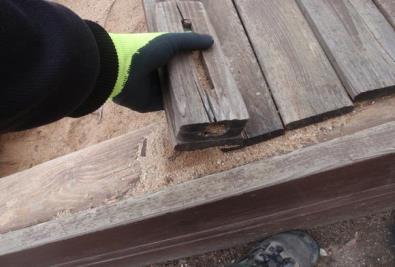

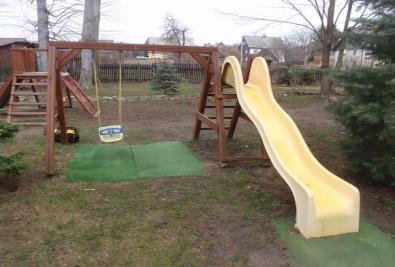

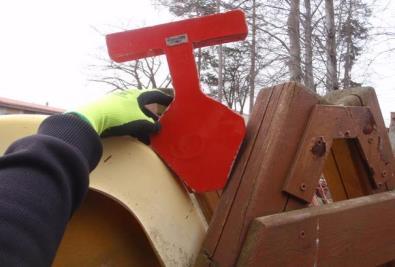

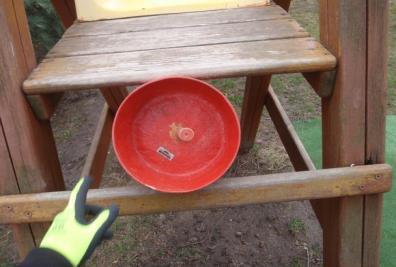

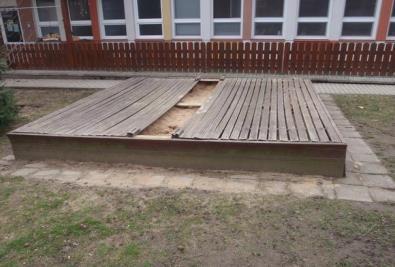

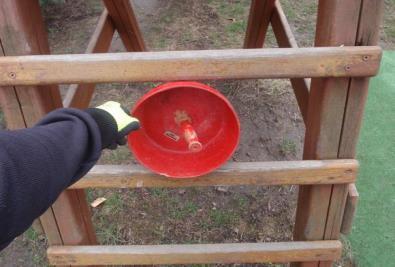

11 Pískoviště ulomená madla Houpací sestava se skluzavnou chybí identifikační štítek výrobce vyčnívající závity riziko zachycení hlavy a krku zkrátit, doplnit kloboukové matice

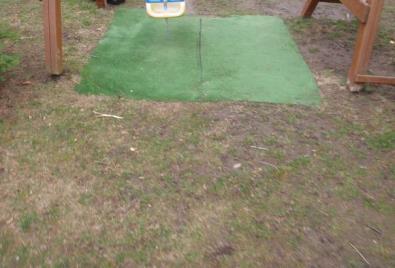

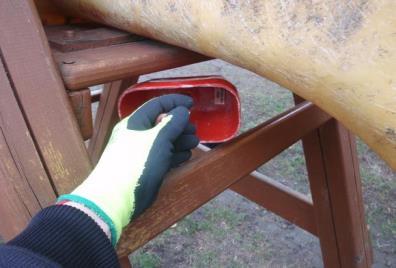

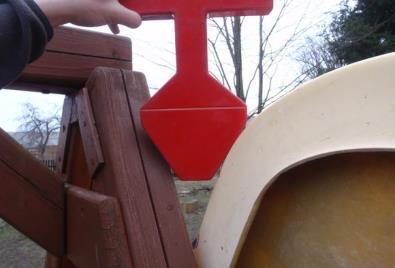

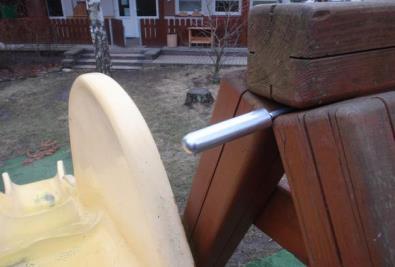

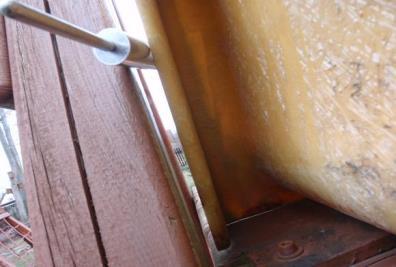

12 riziko zachycení prstu riziko zachycení prstu / oděvu zatmelit riziko zachycení krku riziko zachycení oděvu doplnit dist. Kuličku výška volného pádu 128 cm - neodpovídá dopadová plocha riziko zachycení prstu vybudovat dopadovou plochu dle ČSN 1176 doplnit krycí lištu Řetězový mostek uvolněné kotvení celého prvku přebetonovat

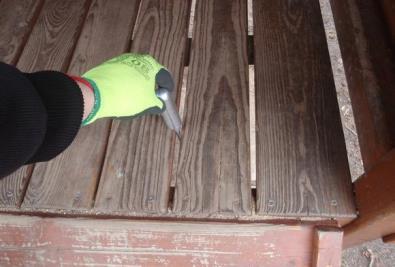

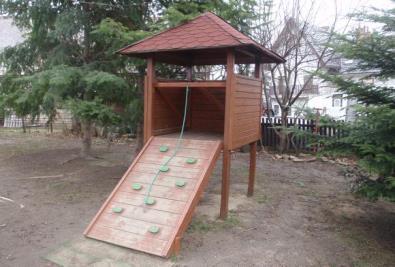

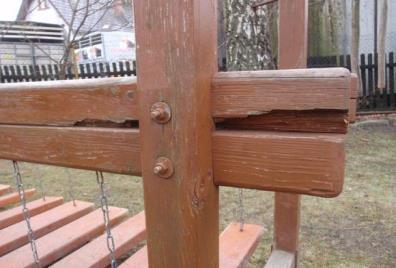

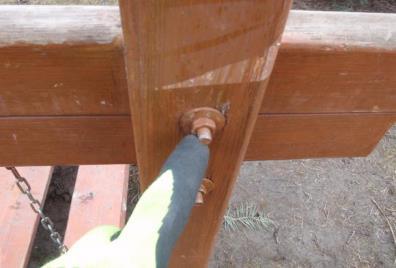

13 hniloby vyhnilé prkno poškozené část vyměnit vyměnit chybí klobouková maticce doplnit Hrací domek na stojnách nevyhovující průměr lana 12 mm vyměnit; dle normy ČSN 1176 je správně mm mezery na prst v podlážce přepasovat

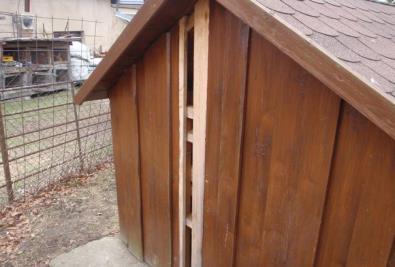

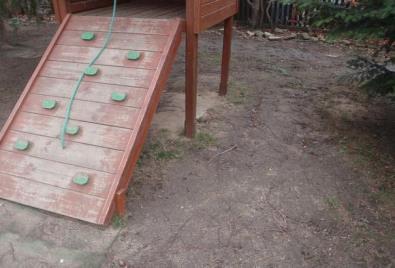

14 výška volného pádu 111 cm - dopadová plocha neodpovídá ČSN chybí značka vybudovat dopadovou plochu dle normy Hrací domek II na zadní straně chybí prkno doplnit

15 Kontrolní list hřiště - shrnutí místo - název Frýdlant - MŠ Jiráskova číslo zakázky T011-0 Technické normy a předpisy použité pro kontrolu herních zařízení: ČSN EN 1176 Přípustnost provozu jednotlivých herních prvků: Malovací tabule I Malovací tabule II Malovací tabule III provozuschopné provozuschopné provozuschopné s výhradami odpovídá aktuálně platné normě odpovídá aktuálně platné normě s výhradami odpovídá aktuálně platné normě Houpadlo pejsek provozuschopné odpovídá aktuálně platné normě Houpadlo kačenka Prolézačka Áčko Hrazdy Přelízka provozuschopné provozuschopné s výhradami provozuschopné s výhradami provozuschopné s výhradami odpovídá aktuálně platné normě neodpovídá aktuálně platné normě, nevyhovujísí dopadová plocha neodpovídá aktuálně platné normě, nevyhovujísí dopadová plocha neodpovídá aktuálně platné normě, nevyhovujísí dopadová plocha Sestava vláček provozuschopné odpovídá aktuálně platné normě Hrací domek I Totem Kladina jezevčík Prolézací věžička Houpací sestava se skluzavnou Řetězový mostek Hrací domek na stojnách Pískoviště Hrací domek II provozuschopné provozuschopné s výhradami provozuschopné s výhradami provozuschopné s výhradami provozuschopné s výhradami provozuschopné s výhradami provozuschopné s výhradami provozuschopné provozuschopné s výhradami odpovídá aktuálně platné normě neodpovídá aktuálně platné normě, nevyhovujísí dopadová plocha rozsáhlé hniloby neodpovídá aktuálně platné normě, nevyhovujísí dopadová plocha neodpovídá aktuálně platné normě, nevyhovujísí dopadová plocha neodpovídá aktuálně platné normě, hniloby neodpovídá aktuálně platné normě, nevyhovujísí dopadová plocha odpovídá aktuálně platné normě s výhradami odpovídá aktuálně platné normě Jiné závady ohrožující provozní bezpečnost dětského hřiště nebo sportoviště: Stav "Systému řízení bezpečnosti ": Zavedeny pravidelné kontroly. Nejsou Doporučení: Prohlášení: Uvést všechny prvky do stavu souladného s platnou normou a certifikáty. Vybudovat dopadové plochy. Blíže v listu závad. V parametrech, které nejsou uvedeny v listu závad, prvky splňují

16 požadavky normy. V Turnově dne: Razítko a podpis

17 Sledovaný parametr hřiště / herního prvku Celková přípustnost provozu hřiště dle normy celková funkčnost, odolnost, úplnost, údržba herních prvků a povrchů vegetace stav doplňkového mobiliáře všeobecné požadavky konstrukce vzdál. lan článek ČSN systém řízení bezpečnosti /-8.1 zabezpečení bezpečnosti údržbou /4.1 odolnost materiálu do doby další kontroly /4.1 celkové opotřebení herních prvků, zařízení či vybavení /6.2 poškození (vandalismus ) /6.2 změny po opravách, dodatečné části /6.2 absence jednotlivých komponentů zařízení či vybavení /6.2 vhodnost zařízení pro věk. skupinu dětí /4.2.1 celkový stav plochy dětského hřiště nebo sportoviště poškozený povrch sportovní plochy odlomené spadlé větve /6 vegetační prvky /6 nalomené nebo zavěšené velké větve v korunách stromů /6 výrazně nakloněné nebo polovyvrácené dřeviny /6 trčící pahýly po ulomených větvích /6 větve stromů nebo části keřů přerůstající do prostoru zařízení /6 stav oplocení dětského hřiště nebo sportoviště /6 vč. vrátek a podezdívek /6 stav městského mobiliáře umístěného na dětském hřišti nebo sportovišti /6 lavičky /6 odpadkové koše /6 informační tabule apod /6 prohlubně /6 kameny,kusy betonu /6 odkryté či nedostatečně zajištěné šachty /6 vyčnívající dráty /6 střepy, injekční stříkačky /6 skládky odpadu /6 poškozené povrchy cest /6 poškozená schodiště včetně zábradlí /6 poškozené stožáry veřejného osvětlení /6 palisády / praskliny 1/4.2.5 rozlomení v. vyčnívající třísky 1/4.2.5 ostré hrany 1/4.2.5 stojky v. podlahy v. plošiny v. příčky v. výztuhy, větráky v. uchycení zábradlí v. pevnost uchycení madla v. Těžké zavěšené trámy 1/ žebříky a žebřiny 1/4.9.1 způsob spojení stupňů 1/4.9.1 prostor za stupněm žebříku 1/4.9.1 konstrukce schodů 1/4.9.2 stupně schodů 1/4.9.2 míra opotřebení schodnic v. rampy 1/4.9.3 strmé hrací prvky 1/4.9.4 snadno přístupné zařízení 1/4.9.5 lezecí chyty v. šplhací tyče v. lana uchyc.1x pr.2,5-4,5 1/ lano 1-2 m/1konec 60 cm ke konstr. 1/ lano 1-2 m/1konec 90 cm k houpacímu 1/ lano 2-4 m/1konec 1m k ost. částem 1/

18 konstrukce ochrana proti pádu / 4.2.4, zachycení - zkušební prvky / 4 pískoviště posuzované speciální parametry herních prvků houpačky volný prostor nad zemí vzdálenosti sedadel lano 1-2 m/1konec 90 cm k houpacímu 1/ lano uchyc.2x (šplh) pr.1,6-4,5 1/ drátěná lana 1/ spojky lanových částí 1/ stav lan, konce 1/4.2.5 napínáky lan 1/ drátěná lana opláštěná 1/ řetězy < 8,6 mm, n.spoj >12 mm 1/ řetězové spoje v. šplhací sítě v. lanové žebříky v. Kontrola krycích plachet (pískoviště ) v. typ ochrany (zábradlí, bariéra, madlo) 1/ výška zábradlí / bariery 1/ parametry sevření/uchopení 1/ výška volného pádu 1/ přístupnost střechy 1/ volný prostor 1/ rozloha dopadových ploch 1/ prostor pádu 1/ překryvy prostoru pádu / ,8.3 pevné překážky ve volném prostoru 1/3.18. pevné překážky v prostoru pádu 1/3.18. pevné překážky v prostoru pohybu 1/3.18. povrch tlumící náraz 1/ materiál tlumící náraz 1/ čistota dopadové plochy 1176_7-6.2 shromažďování vody v prostoru prvku prostor nad zemí a pohyblivou částí>40 1/4.2.6 uvíznutí celého těla 1/ otvory - hlava malá+velká 1/ a otvory - torzo 1/ a otvory - uvíznutí nohy 1/ otvory - prst malý+velký 1/ uzavřené konce trubek 1/ otvory - olivka 1/ zachycení oblečení vlasů (V,výstupky,vřetena) 1/ c nůžkovité, pohyblivé otvory 1/ c nůžkovité, pohyblivé otvory můstků 1/ c ohraničené otvory V 1/ částečně ohraničené - V 1/ b sonda C - pr.12mm stlačení /4.9 kruhová sonda E - madla, stupačky /4.8 stav pískovišť z hlediska bezpečnostních požadavků znečištění, hygiena stav obruby pískoviště poškození či absence jednotlivých komponentů 1176 / oplocení 1,5m od strany sedadla příl A sedáky upevnění opotřebení řetězů a plastových obalů závěsy, ložiska stav sedátek houpaček zajištění závěsu sedadla /4.12 volný prostor (VP= h4) nad zemí 35 cm /4.2. VP= h4 pneumatiková sedadla 40 cm /4.2. VP skupinová svislá pneumatika 10 cm /4.2. VP sedadla s 1 bodem zavěšení 40 cm /4.3 sedadla od konstrukce C =1/5+20cm /4.4.1 mezi sedadly S=1/5+30cm / cm středová osa-pneusedadlo /4.4.1

19 mezi závěsy F=G+5% /4.4.1 mezi závěsy skupinové F=G+30% /4.4.1 oddělení od ostatních aktivit /4.4.9 výška volného pádu D=H2/2+H3 76-2/ dopadová plocha L=0,867x délka+1,75(event+0,5) 76-2/ překryv prostoru pádu 76-2/ šířka 1,75 m (sedák do 0,5m) 76-2/ šířka 1,75m + rozdíl(sedák nad 0,5m) 76-2/ závěs skluzavky 2x(0,867x délka+1,75(event+0,5)) 76-2/ výška zábradlí cm /4.2 bariera výška bariery 50 cm u kombin. skl /4.2 délka start. úseku víc než 40 cm /4.2 st.úsek snadno přístupný a nad 1m /4.2 výška pádu nad 2m ze st.úseku /4.2 převýšení bariery od boční ochrany 89mm /4.2 skluzavka se stojanem v 70cm /4.2 startovní úsek sklon do 5o, d 35 cm /4.3.1 sklon skluzu max. 60o, prům 40o /4.4.1 šířka w w NE (!) cm /4.4.2 bočnice p min 10cm při h do 120cm /4.4.3 p min 15cm při h do 250cm /4.4.3 p min 50cm při h nad 2,5m /2m /4.4.3 spoje bez výstupků /4.4.3 zaoblení min 5 cm ve směru /4.4.3 hrany zaobleny min 3 cm /4.4.3 dojezd výška dojezdu <20cm při B<1,5 m /4.4.5 výška dojezdu >35cm při B>1,5 m /4.4.5 typ 1 sklon <10o,C=30 cm,b<1,5m /4.4.5 sklon <10o,C>50 cm,b>1,5m /4.4.5 typ 2 sklon <5o, délka C=30 cm, B<1,5m /4.4.5 sklon <5o, délka C=0,3xB /4.4.5 stav skluzavek /4.6 skluzné části - stav povrchu /4.6 oděr laminátů /4.1.5 praskliny deformace plechů dopadová plocha lanovky sedadlový typ závěsný typ výška volného pádu H2 volný prostor nad zemí H1 Typ 1 : 2m před /4.8 Typ 2 : 1m před /4.8 okolo dojezdu : 1,5 m /4.8 mezní výška pádu u dojezdu 1m / y výrobce /6 značení /7 napínák /4.2 doraz - konstrukce /4.4 výkyv závěs. prvku max. 45o /4.4 vzdálenost 2m mezi rovnoběž. lany /4.7 zabránění přístupu k řemenici saní /4.5 použití ohebných závěsných prvků /4.6 riziko škrcení závěsným prvkem /4.6 možnost rychlého sesednutí /4.9 sedadlo NE-smyčka nebo prstenec /4.9 možnost snadného uvolnění /4.8 rukojeť NE pružná smyčka /4.8 konec rukojeti - zkouška kroužkem /4.8 vsedě max. 200 cm /4.11 u závěsného typu /4.11 sedadlový typ > 40 cm /4.12 závěs.typ nepevný >1,5m u nástupu /4.12 závěs.typ nepevný >2m v pohybu /4.12 závěsný typ pevný >2m všude /4.12
