Horkovzdušná stanice SS-956

Transkript

1 Horkovzdušná stanice SS-956 Děkujeme, že jste si zakoupili tento výrobek. Jedná se o horkovzdušnou stanici s funkcí podtlakového zdvihače. Správnou péčí o tento výrobek prodloužíte jeho životnost. Manuál uschovejte pro pozdější použití. Před použitím si přečtěte celý tento návod. Bezpečnostní instrukce VAROVÁNÍ Varování a upozornění jsou umístěna v tomto manuálu na důležitých místech, aby uživatele upozornila na určité body. Jsou definovány následovně: VAROVÁNÍ: Nedodržení pokynů u VAROVÁNÍ může vést k vážnému zranění nebo smrti. UPOZORNĚNÍ: Nedodržení pokynů u UPOZORNĚNÍ může vést ke zranění uživatele nebo poškození vybavení. Níže jsou dva příklady. POZNÁMKA: Indikuje postup nebo bod, který je důležitý pro popisovaný proces. PŘÍKLAD: Je určen k ukázání určitého postupu, bodu nebo procesu. Ujistěte se, že pracujete podle všech VAROVÁNÍ a UPOZORNĚNÍ, abyste zajistili vlastní bezpečnost. VAROVÁNÍ Neměňte ani nerozebírejte žádné díly související s tímto výrobkem. Můžete tím způsobit poškození. Když potřebujete vyměnit pojistku, ujistěte se, že nejprve přístroj vypnete. Během práce nezapínejte napájení náhle. Horkovzdušná hlavice by měla být připojena ke stanici až po vychladnutí po vypnutí, jinak můžete výrobek poškodit. UPOZORNĚNÍ Když je přístroj zapnutý, teplota horkého vzduchu je až 480 C (896 F). Abyste zabránili zranění nebo poškození, dodržujte následující: - Nemiřte proudem horkého vzduchu na lidi a nedotýkejte se kovových částí poblíž hubice. - Nepoužívejte výrobek poblíž výbušných plynů nebo hořlavých materiálů. - Upozorněte lidi ve svém okolí, že jednotka dosahuje vysokých teplot a může být nebezpečná. - Když jednotku Pro'sKit SS-969 nepoužíváte nebo se od ní vzdálíte, vypínejte ji. - Před výměnou částí nebo uskladněním nechte jednotku zcela vychladnout. Abyste zabránili nehodám a poruchám, dodržujte následující: - Neudeřte držákem o tvrdý povrch nebo jej jinak nevystavujte fyzickému šoku. - Ujistěte se, že je jednotka uzemněná. Vždy ji zapojujte do uzemněné zásuvky. - Nerozebírejte přístroj, nebezpečí úrazu elektrickým proudem. - Nemodifikujte jednotku. - Používejte pouze náhradní díly od Pro'sKit. - Zamezte, aby se jednotka dostala do styku s tekutinami. Nemanipulujte jí s mokrýma rukama. - Napájecí kabel odpojujte tak, že jej budete držet za zástrčku - nikoliv za kabel. - Ujistěte se, že pracovní prostředí má dobré odvětrávání. - Stanice není určena pro použití dětmi nebo nepoučenými osobami bez dohledu. - Zajistěte, aby si s přístrojem nehrály děti. Další bezpečnostní instrukce - Ujistěte se před použitím přístroje, že vaše napájení má hodnoty V~ 50/60 Hz. - Nedovolte, aby se do přístroje dostala jakákoliv tekutina, byl vystaven mechanickým šokům, povětrnostním vlivům, přímému slunečnímu světlu, zdrojům tepla, vlhku, korozivním látkám a dalším faktorům, které by jej mohly poškodit. - Nepoužívejte přístroj, pokud byl jakkoliv poškozen. Kontaktujte prodejce - Nepoužívejte přístroj v kondenzující atmosféře. Nepoužívejte přístroj v podmínkách s okolní teplotou a vlhkostí, která může způsobit kondenzaci vody uvnitř přístroje. - Nepoužívejte přístroj, pokud je vlhký, ať již kvůli počasí nebo po čištění krytu. - Nepokoušejte se přístroj používat ihned poté, co jste ho přinesli z chladného prostředí do teplého prostředí. Kondenzace vody uvnitř i vně teploměru může způsobit nebezpečí. Nechte přístroj nejprve dosáhnout pokojové teploty. - Nemodifikujte přístroj. Změna v konstrukci může vést k nebezpečí, poškození a zranění. - Nepoužívejte přístroj, pokud byl dlouho dobu uskladněn za nepříznivých podmínek.

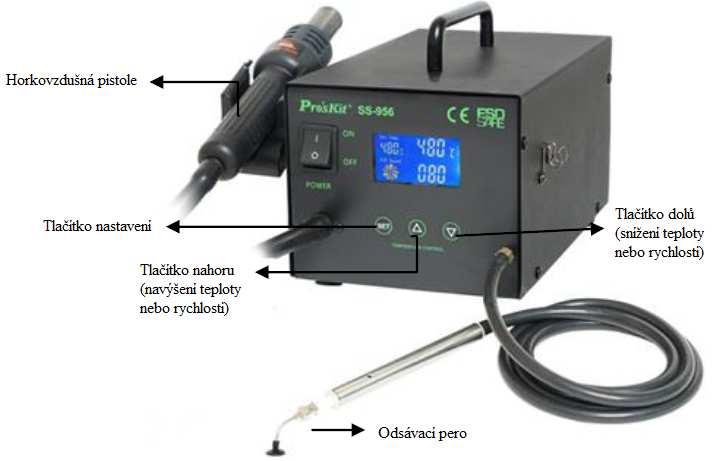

2 Obsah balení a vzhled přístroje Názvy částí přístroje Obsah balení Horkovzdušná stanice SS-956 s odsávacím perem a dvěma držáky Návod Horkovzdušná hlavice Vzdušná tryska 3 ks Odsávací pero Odsávací přísavka: Ø12,5 mm, Ø10 mm, Ø6,5 mm, Ø3 mm Vakuová pipeta: 15 mm, 20 mm Napájecí kabel Vlastnosti: - Ovládaná mikroprocesorem, design senzorů s uzavřeným obvodem pro lepší funkci a přesné ovládání teploty - Funkce teplotní kalibrace - Držadlo se senzorem přepínajícím mezi pracovním a spánkovým módem pro pohodlnější použití. - Výkon 600 W a teplota až 480 C. - Automatické chlazení pro prodloužení životnosti topného prvku. - Design s ESD ochranou pro zamezení statického výboje a poškození desky plošných spojů. - Splňuje standardy CE a ESD, shoda s RoHS. - Vysoce kvalitní vzduchová pumpa s tichým provozem. - Křemíkové držadlo s tepelnou odolností do 200 C. - Uzemňovací kontakt navíc a zdířka pro napájení. - Lze použít s většinou značkových horkovzdušných trysek.

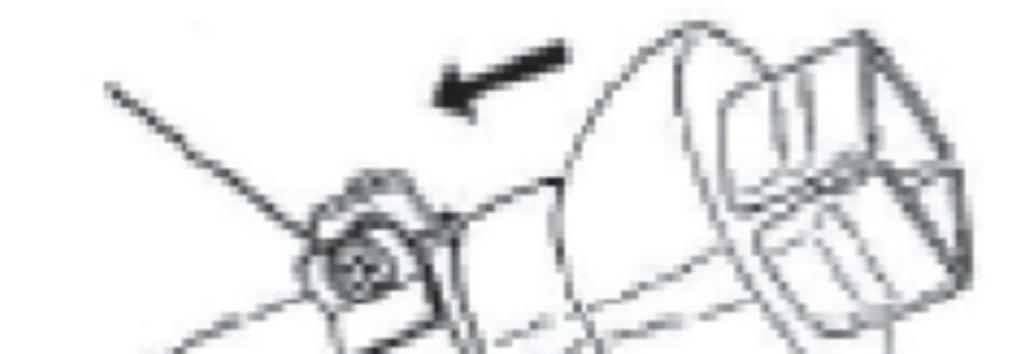

3 Specifikace: Napájení Spotřeba Teplotní rozsah Topné těleso Kalibrace teploty Typ motoru/pumpy Vzduchová kapacita Sací kapacita Automatický spánkový mód Funkce automatického chlazení Hlasitost Displej Pojistka Zástrčka Typ topného prvku Typ horkovzdušné pistole Trysky Rozměry Hmotnost Balení 220 až 240 V, 50 Hz 600W Pokojová teplota až 480 C (896 F) Kovové zahřívací jádro 0 až 699 C (0 až 999 F), nastavitelná Membránová pumpa 24 litrů za minutu (max) 100 g ano ano <50dB LCD 60 mm x 35 mm, s podsvícením 5A/250V (Ø5x20 mm) B 5SS-989NB-H 9SS-968B-HG 9SS-900-A1 (Ø2,2 mm) 1 ks 9SS-900-A2 (Ø6,6 mm) 1 ks 9SS-900-A3 (Ø8,5 mm) 1 ks Odsávací přísavka: Ø12,5 mm / Ø10 mm / Ø6,5 mm / Ø3 mm 1 ks Vakuová pipeta: 15 mm / 20 mm 1ks 250 x 230 x 170 mm 3,2 kg Barevná krabice Hlavní menu Sestavení 1. Povolte šroub pro upevnění trysky, napojte trysku na horkovzdušnou pistoli. Poté šroub utáhněte.

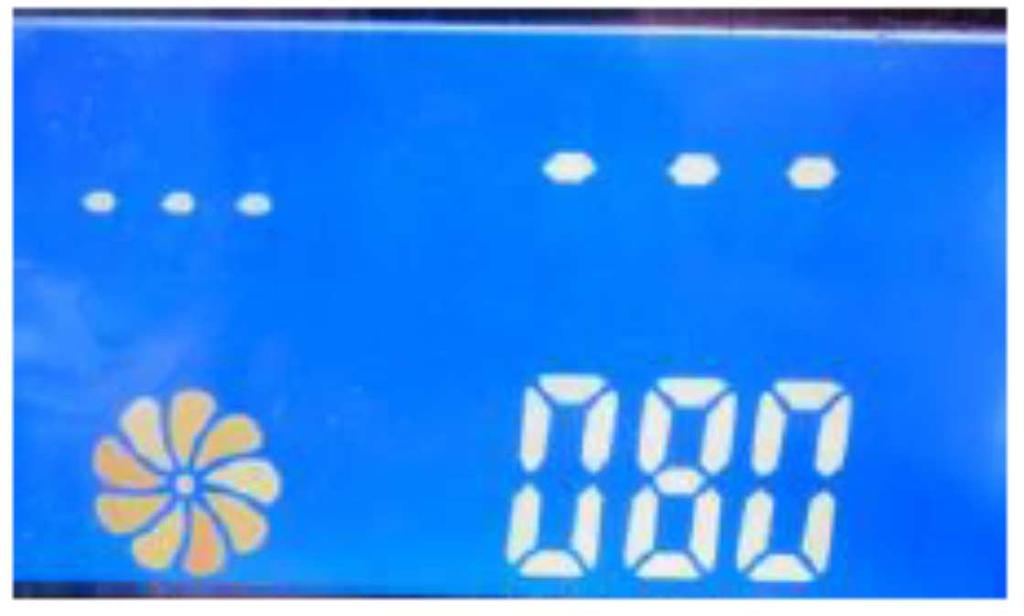

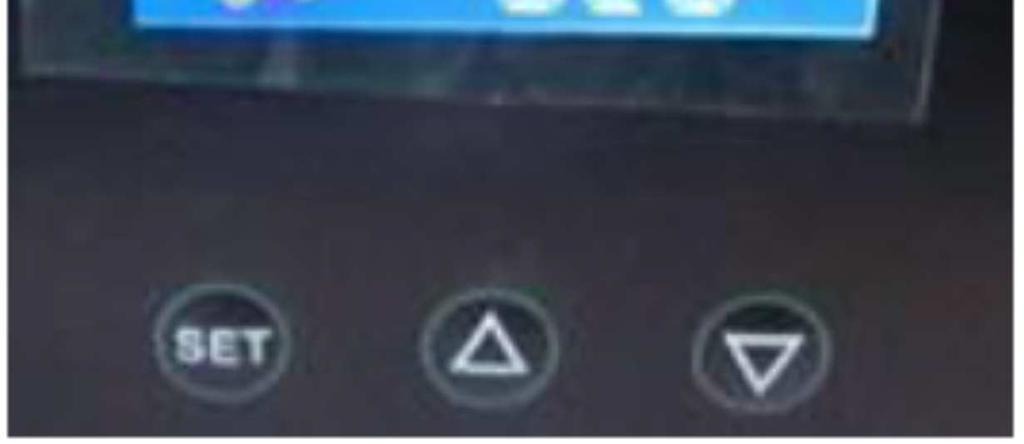

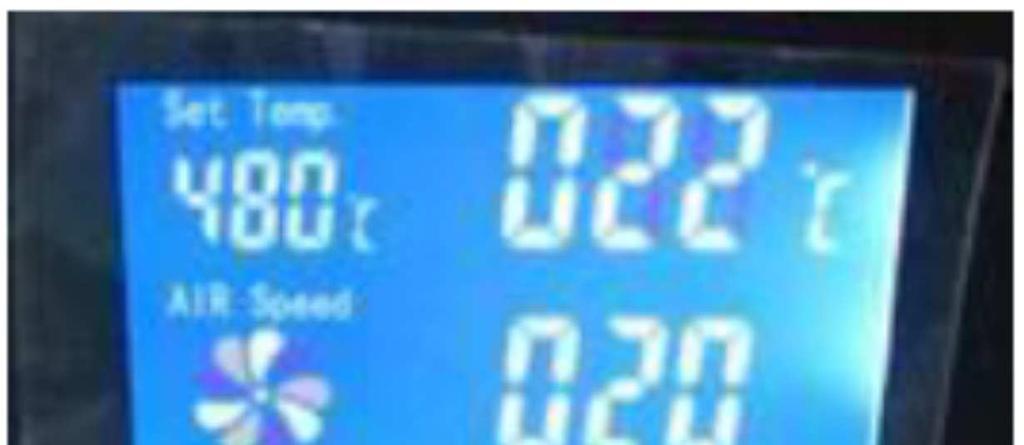

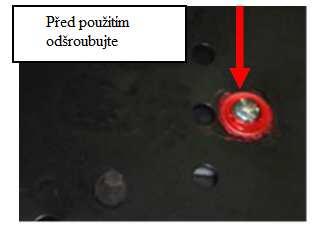

4 2. Umístěte horkovzdušnou pistoli do držáku. 3. Odšroubujte ze spodku stanice šroub zajišťující pumpu (M5x12, označený červeně). Pokud tak neučiníte, můžete tak způsobit později vážné problémy. 4. Zapojte do zdířky napájecí kabel. 5. Zapněte stanici. Na LCD se zobrazí po dvou sekundách status standby. Když zvednete horkovzdušnou pistoli, LCD displej zobrazí poslední nastavenou teplotu. 6. Po vypnutí přístroje vypínačem jej ihned neodpojujte ze zásuvky. Spustí se totiž ventilátor, který začne chladit topné těleso. Přístroj lze ze zásuvky odpojit až poté, co se ventilátor zastaví. Nastavení teploty a rychlosti vzduchu (horkovzdušnou pistoli nelze během nastavení umístit do držáku) 1. Zapněte stanici a zvedněte horkovzdušnou pistoli z držáku. Na LCD se objeví hlavní menu s poslední nastavenou teplotou. 2. Stiskněte na jednu sekundu tlačítko SET. Poté zvolte mód nastavení teploty nebo rychlosti vzduchu. 3. V módu nastavení teploty se rozsvítí nápis Set Temp. Teplotu nastavíte pomocí tlačítek a. Také můžete tato tlačítka tisknout pro nastavení teploty přímo v menu. 4. V módu nastavení teploty se rozsvítí nápis Air Temp. Teplotu nastavíte pomocí tlačítek a (rozsah 20 až 100). Když po dobu dvou sekund nic neuděláte, vrátí se stanice zpět do hlavního menu.

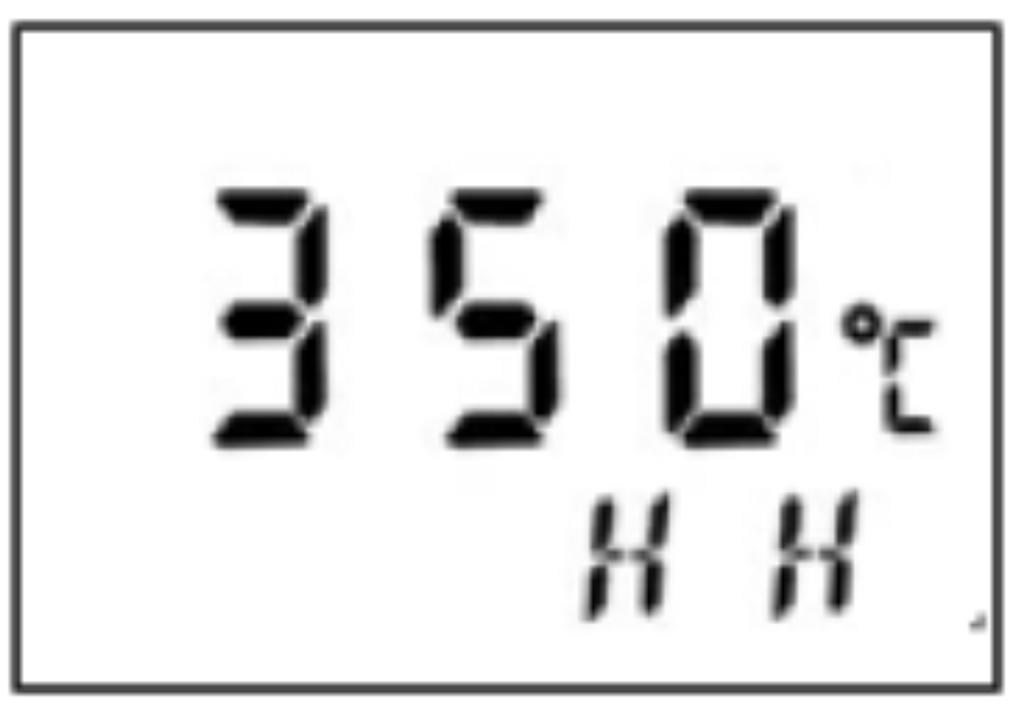

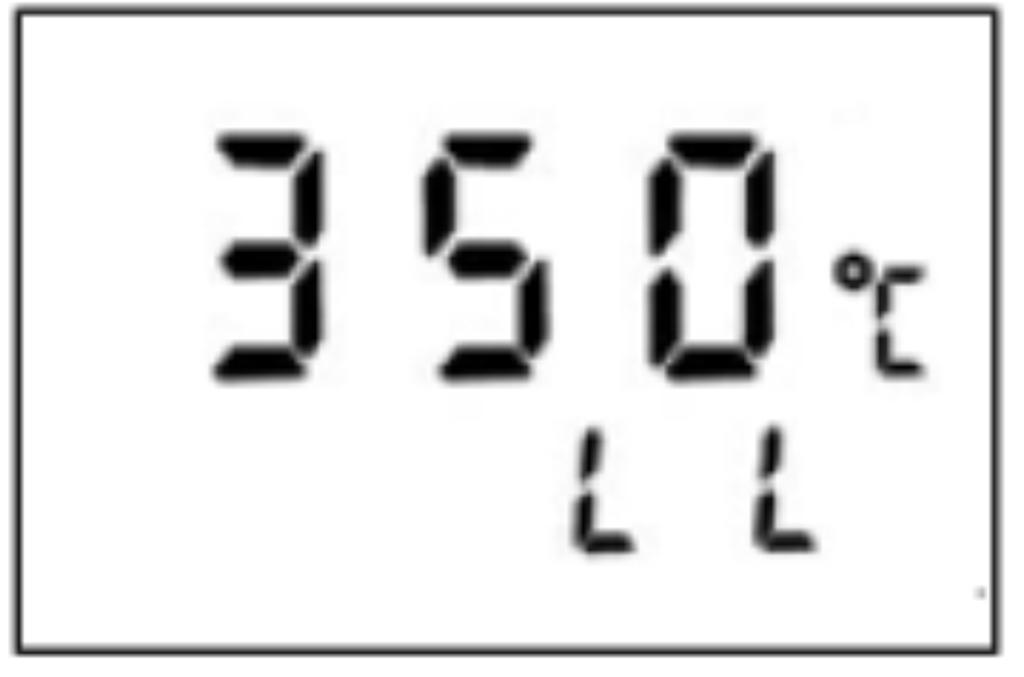

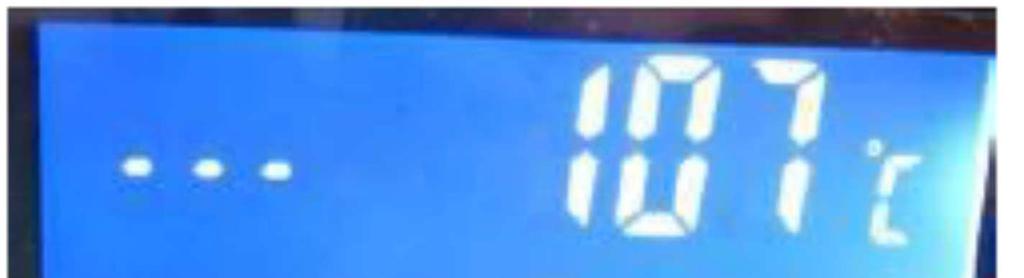

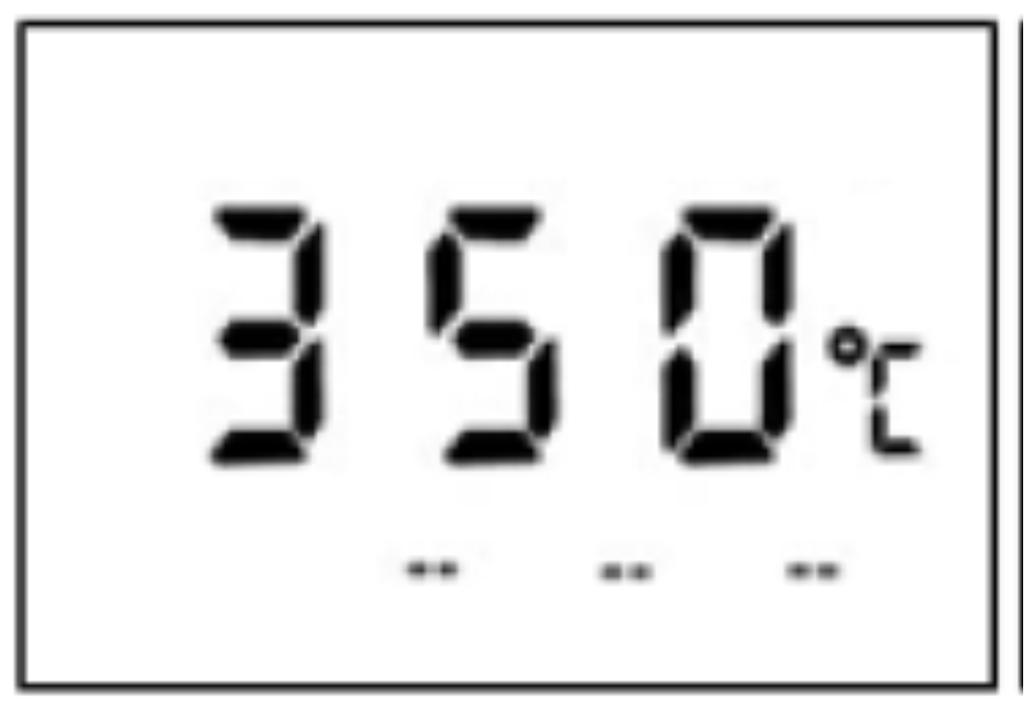

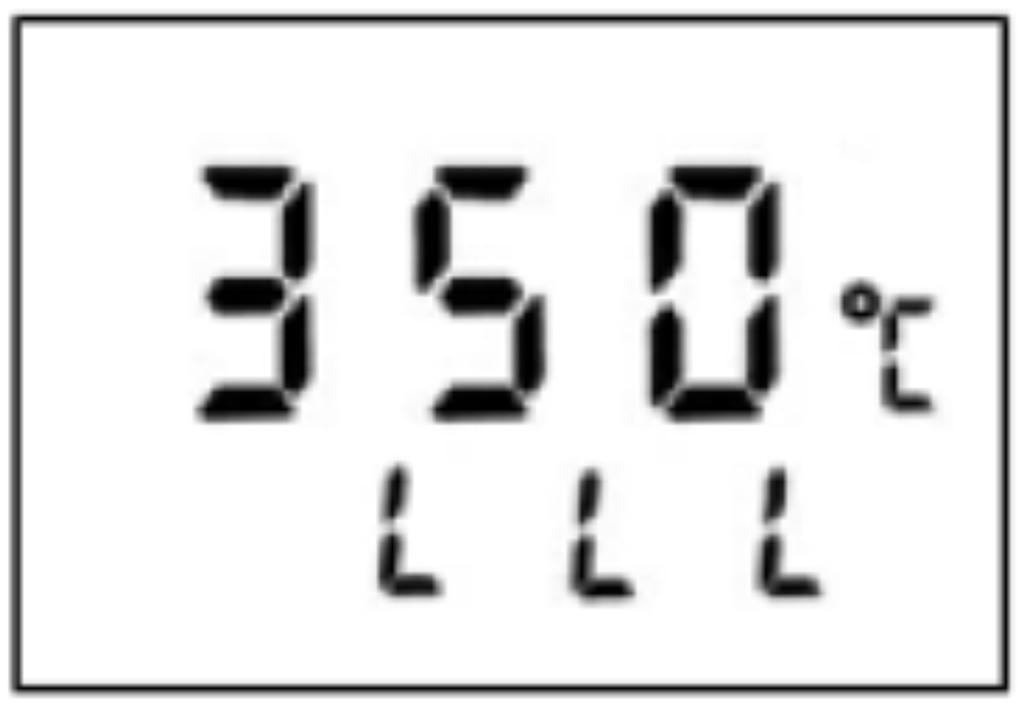

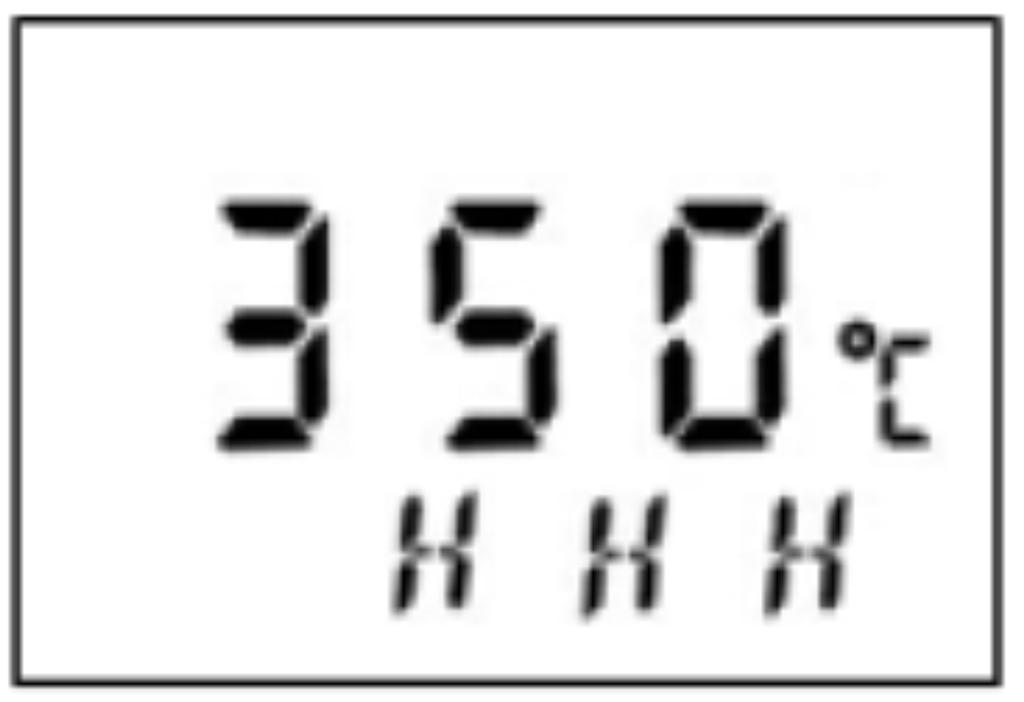

5 5. Mód rychlého nastavení: Stiskněte tlačítko SET po dobu dvou sekund. Číslice začne svítit, nastavte pomocí tlačítek a teplotu a rychlost vzduchu- V módu rychlého nastavení stiskněte pro potvrzení každého čísla tlačítko SET, jinak nepřestane svítit, dokud není potvrzené. Nastavení kalibrace teploty Po výměně horkovzdušné pistole, topného prvku nebo trysky byste měli horkovzdušnou pistoli zkalibrovat. 1. Stiskněte současně tlačítka SET a. V hlavním menu se zobrazí CAL a nastavení teploty. Stiskněte a pro nastavení teploty a SET pro potvrzení a návrat do hlavního menu. 2. Když je status zobrazený pod teplotou ---, znamená to, že teplota nebyla zkalibrována. 3. Když je status zobrazený pod teplotou H nebo HH, znamená to, že teplota předtím zkalibrována a navýšena. 4. Když je status zobrazený pod teplotou L nebo LL, znamená to, že teplota předtím zkalibrována a snížena. 5. Když je status zobrazený pod teplotou HHH, znamená to, že teplota byla zkalibrována na maximální, kterou nelze navýšit, pouze snížit. 6. Když je status zobrazený pod teplotou LLL, znamená to, že teplota byla zkalibrována na minimální, kterou nelze

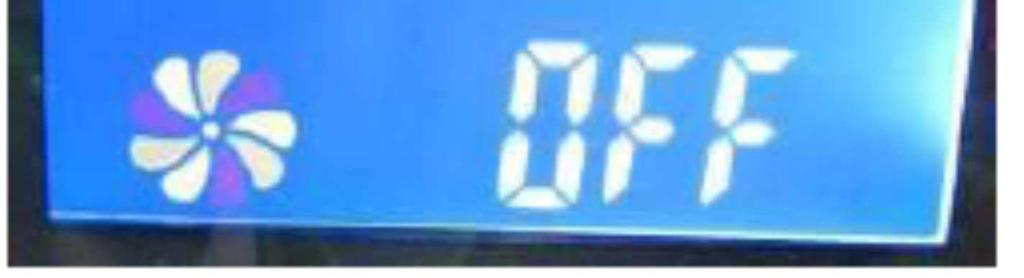

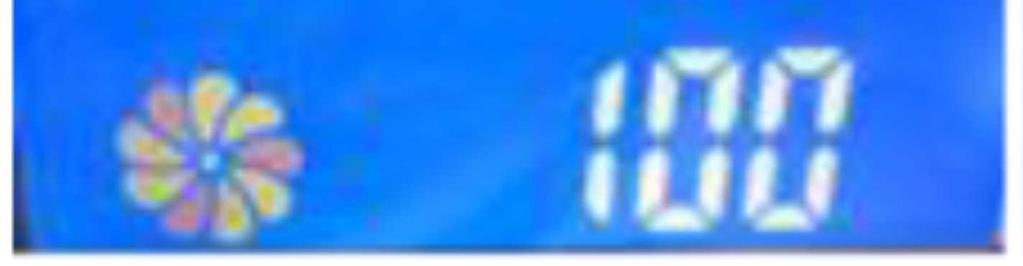

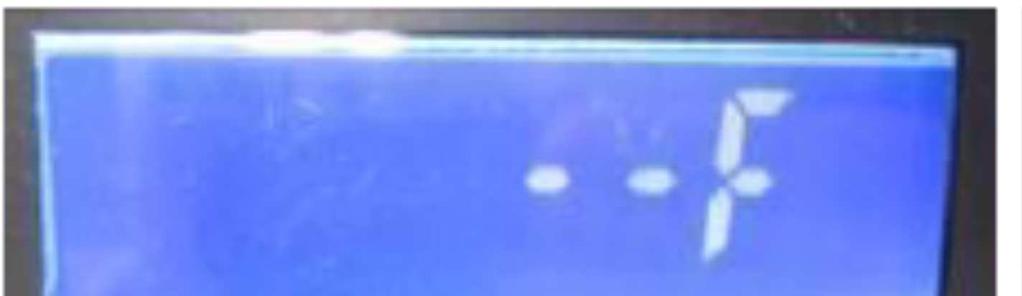

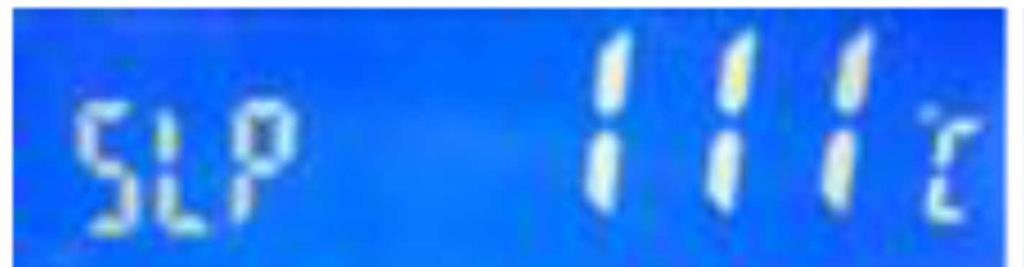

6 snížit, pouze navýšit. Výběr stupňů Fahrenheita a Celsia Stiskněte tlačítko SET a současně s tím zapněte stanici. Nyní můžeme pomocí tlačítek a přepínat mezi C a F. Po výběru stiskněte tlačítko SET pro potvrzení a návrat do hlavního menu. Reset Stiskněte současně tlačítka a, stanice se vrátí do počátečního nastavení. Po jedné sekundě bude LCD obrazovce ve standby módu. Upozornění: Tato funkce modifikuje všechny parametry na počáteční hodnoty. Používejte ji opatrně. Automatický spánkový mód Když dáte horkovzdušnou pistoli do držáku, její teplota se začne snižovat a na displeji se zobrazí SLP, což značí, že je horkovzdušná pistole nyní ve spánkovém módu. Když zvednete pistoli z držáku, dojde k probuzení. Automatické chlazení Po vypnutí stanice se spustí proces automatického chlazení. Ventilátor pracuje, dokud se topné těleso neochladí na 100 C. Poté se stanice sama vypne. Upozornění: Když pracuje proces automatického chlazení, neodpojujte stanici ze zásuvky. Nedotýkejte se kolíků na zástrčce, abyste zabránili riziku elektrického šoku.

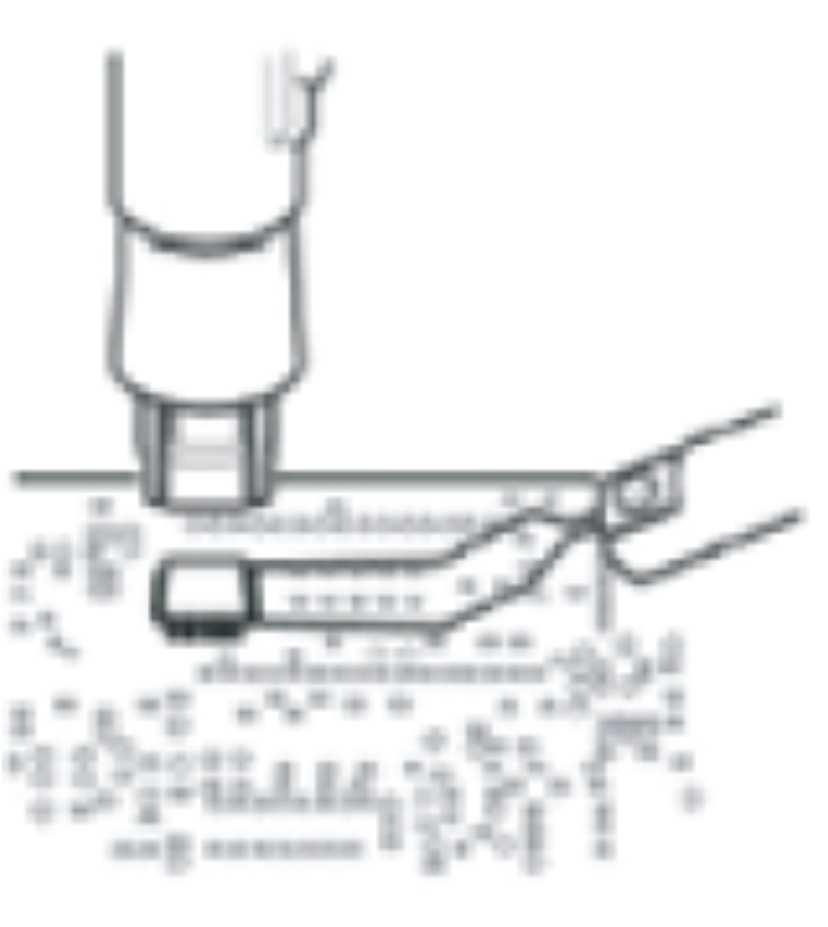

7 Operační instrukce (práce se SMD) - Vyjímání SMD součástek (například QFP, SOP, PLCC atd.) 1. Nastavte rychlost vzduchu a teplotu na požadovanou úroveň. 2. Vsuňte pinzetu pod vodiče součástky. Pokud šířka součástky neodpovídá velikosti pinzety, přenastavte pinzetu tak, že stiskněte drát. Pinzetou vyndávejte PLCC nebo malé součástky, jako jsou například čipové odpory. 3. Podržte horkovzdušnou pistoli nad SMD součástkou (nedotýkejte se jí přímo), aby mohl horký vzduch roztavit pájku. Dávejte si pozor, abyste se tryskou nedotýkali vodičů součástky. 4. Když se pájka roztaví, vyjměte SMD součástku pomocí odsávacího pera. 5. Po odpojení SMD součástky odstraňte zbytky roztaveného cínu odsávačkou. - Instrukce pro připájení SMD 1. Použijte odpovídající množství pájecí pasty a zapojte do desky plošných spojů. 2. Zahřejte součástky podle následujícího obrázku. 3. Zahřívejte rámeček rovnoměrně. 4. Vyčistěte místo od zbytků pájky a tavidla pomocí vhodného čisticího prostředku.

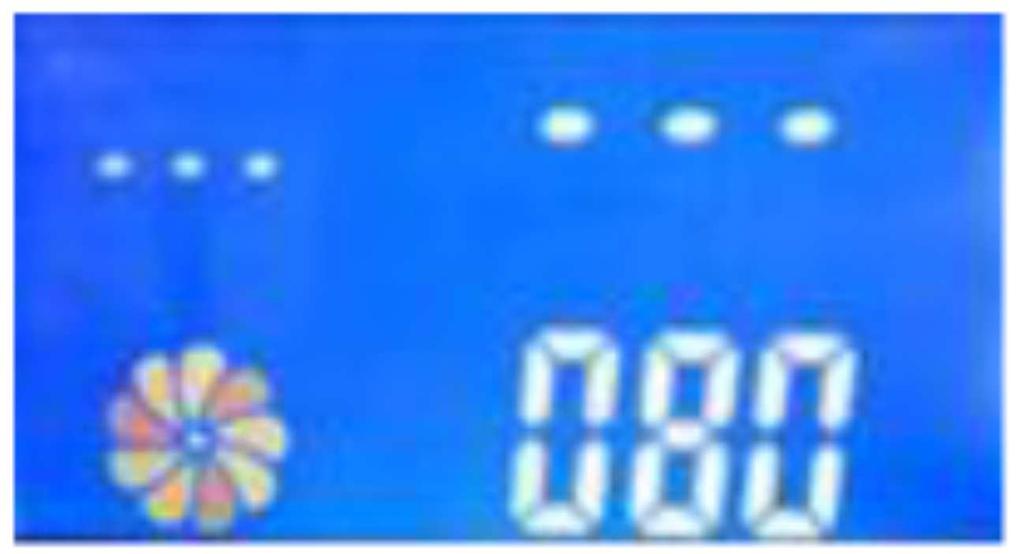

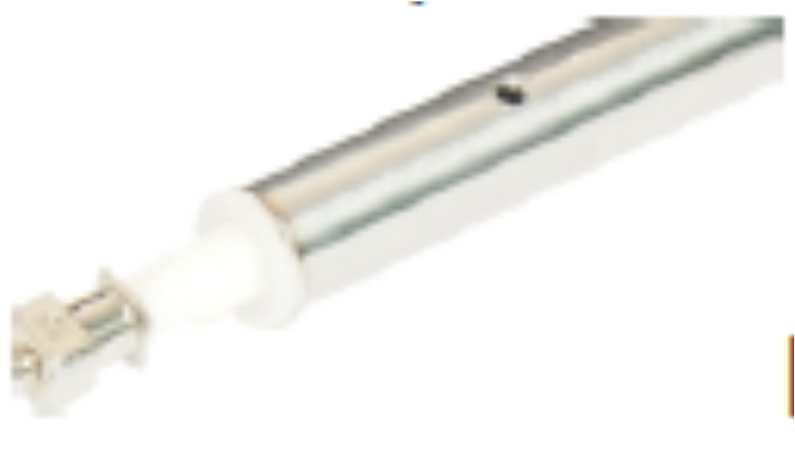

8 Použití odsávacího pera 1. Vyberte správnou přísavku podle hmotnosti (méně než 100 g) a rozměrů zvedaného předmětu. Připojte přísavku na pero. 2. Položte přísavku vodorovně na povrch předmětu, který chcete zvednout. Zakryjte otvor na peru a to přisaje předmět. 3. Zvedněte předmět a poté jej pusťte uvolněním otvoru. 4. Pokud potřebujete použít pero samostatně, dejte horkovzdušnou pistoli do držáku a stanice se uvede do automatického spánkového módu. Stiskem tlačítek a nastavíte rychlost vzduchu (od 20 do 100). Poznámky: - Trubice se nesmí ohnout, ovlivnilo by to proudění vzduchu a sání. - Aby šlo předmět přisát, musí mít plochý povrch. - Dávejte si pozor, abyste zabránili poškození přístroje statickou elektřinou. - Před použitím odsávacího pera vypněte horkovzdušnou pistoli. - Když upevňujete trysku, nepřepínejte se. Pro její vytažení použijte kleště. Neutahujte příliš šroubek. - Při práci s vysokými teplotami buďte opatrní. - Nepoužívejte přístroj v blízkosti hořlavých plynů, papíru a dalších hořlavých materiálů. - Tryska dosahuje vysokých teplot a hrozí tak zranění uživatele. Nedotýkejte se zahřátých částí, ani nefoukejte horký vzduch nikomu na tělo. - Používejte horkovzdušnou pistoli přiměřeně. Může, že pájka vytvoří kuličky nebo se jinak deformuje. Doporučujeme, abyste po sobě práci kontrolovali. - U nového přístroje může po prvním spuštění vycházet z držadla kouř, protože se zahřívá izolační materiál. Jedná se o normální jev Řešení problémů Varování: Před kontrolou vnitřku přístroje nebo servisními pracemi vždy odpojte přístroj z napájení. Jinak hrozí riziko elektrického šoku. Problém: Přístroj nepracuje. Možná příčina: vyhořelá pojistka. Řešení: vyměňte pojistku za novou 250 V / 5A. Problém: Horkovzdušná pistole se nezahřívá Možná příčina: zobrazí se S-E, zástrčka není správně zapojená. Řešení: odpojte a zapojte zástrčku horkovzdušné pistole. Možná příčina: změnily se parametry kalibrace Řešení: proveďte znovu kalibraci. Možná příčina: rozbité topné těleso. Řešení: vyměňte topné těleso (5SS-989NB-H pro 220 V) Problém: Průtok vzduchu horkovzdušnou pistolí je abnormální. Možná příčina: ucpaná nebo uvolněná vnitřní trubka způsobující únik vzduchu. Řešení: vyčistěte vnitřní trubku, pevně ji opět připojte. Možná příčina: není uvolněný šroubek zajišťující pumpu. Řešení: povolte tento šroubek umístěný na spodní straně stanice.

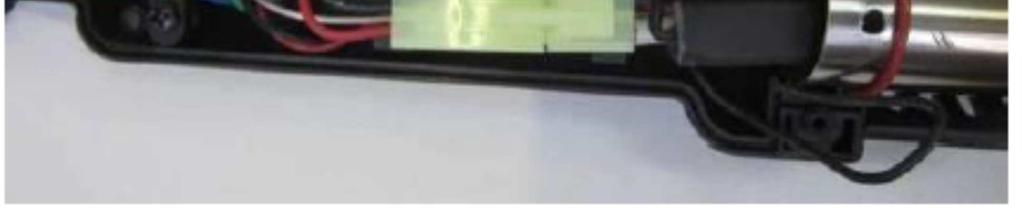

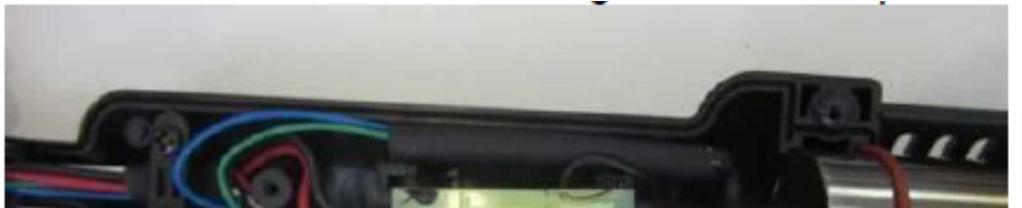

9 Problém: Abnormální funkce odsávání. Možná příčina: trubice je rozbitá nebo nesprávně nainstalovaná. Řešení: vyměňte za novou trubici nebo ji odpojte a znovu zapojte. Možná příčina: přísavka stárne nebo není zapojená správně. Řešení: vyměňte za novou přísavku nebo ji odpojte a znovu zapojte. Problém: Na displeji se zobrazují abnormální informace. Možná příčina: při převozu se uvolnila spojení na DPS. Řešení: otevřete kryt a obnovte spojení. Možná příčina: vstupní napětí je nižší, než požadovaný standard. Řešení: zkontrolujte, jaké má vaše napájení napětí. Problém: Zobrazují se abnormální údaje o teplotě. Možná příčina: rozbitý integrovaný obvod. Řešení: kontaktujte prodejce kvůli opravě. Výměna topného tělesa Varování: Před kontrolou vnitřku SS-956 nebo výměnou dílů se ujistěte, že jste přístroj odpojili od napájení. Zabráníte tak riziku elektrického šoku. 1. Rozeberte horkovzdušnou pistoli a vzduchovou trubici. 2. Povolte 3 šrouby na horkovzdušné pistoli a otevřete její kryt. 3. Stiskněte bílou zástrčku, abyste ji mohli vytáhnout. Poté vyjměte topné těleso. 4. Vyměňte za nové topné těleso 5SS-989NB-H, poté kryt a vzduchovou trubici opět sestavte. 5. Po výměně za nové topné těleso zkontrolujte, zda nedochází l únikům vzduchu (nastavte na nízkou teplotu a ucpěte výstup vzduchu). 6. Použijte teploměr pro kontrolu nastavené teploty, zda odpovídá nastavené teplotě. Pokud ne, proveďte proces kalibrace teploty. Výměna pojistky Pokud vyhoří pojistka, vyměňte ji za stejný typ (viz obrázek níže). 1. Vyndejte napájecí kabel stanice ze zásuvky. 2. Pojistka je umístěna pod zásuvkou pro napájecí kabel. Pro otevření použijte plochý šroubovák. 3. Vyměňte pojistku za novou 5A/250V, rozměry Ø5x20 mm. Doporučujeme pojistku splňující standard UL. 4. Zavřete kryt pojistky.

10 Likvidace starého elektrického a elektronického zařízení Uvedený symbol na výrobku, jeho příslušenství, obalu nebo na průvodních dokumentech označuje, že s výrobkem nesmí být nakládáno jako s běžným komunálním odpadem. Prosím odevzdejte tento výrobek na příslušné sběrné místo, kde bude provedena odborná recyklace tohoto elektronického zařízení. V Evropské unii a v ostatních evropských zemích jsou zřízena sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, předcházíte možným negativním dopadům na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné manipulace s tímto výrobkem. Recyklace všech těchto materiálů přispívá také k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení současně s domovním odpadem. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili. Podrobnosti také naleznete v Zákonu o odpadech příslušné země, v ČR č. 185/2001 Sb. v platném znění. Dále na internetových stránkách a (likvidace elektroodpadu). Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s platnými předpisy a zákony uděleny pokuty. Záruka Na tento výrobek platí záruka po dobu 24 měsíců ode dne zakoupení. Tato záruka se vztahuje na závady způsobené vadným materiálem nebo chybou při výrobě. Neplatí, pokud k závadě došlo kvůli mechanickému poškození, živelné pohromě či jiné neodvratné události, připojení k nesprávnému síťovému napětí, úpravami nebo opravami provedenými nekvalifikovanými a neoprávněnými osobami, nesprávnému použití nebo použití jiným způsobem, než je uvedeno v návodu. Všechny doklady o koupi a o případných servisních opravách výrobku uschovejte po dobu min. 3 let pro zajištění kvalitního záručního a pozáručního servisu. Zjištění, že vám tento výrobek nevyhovuje, není důvodem k reklamaci. Pokud chcete výrobek reklamovat, předložte spolu s ním doklad o koupi. Pokud dojde k poruše vašeho přístroje, kontaktujte prodejce, u něhož jste jej zakoupili. Dovozce: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
