UŽIVATELSKÝ MANUÁL PÁJECÍ STANICE PRO'SKIT SS-206/207

Transkript

1 UŽIVATELSKÝ MANUÁL PÁJECÍ STANICE PRO'SKIT SS-206/207 Děkujeme, za zakoupení pájecí stanice s tepelnou regulací PRO'SKIT SS-206/207. Před samotnou obsluhou přístroje si prosím pečlivě prostudujte tento manuál a následně ho uschovejte na bezpečné a jednoduše přístupně místo. VLASTNOSTI - Pájecí stanice disponuje specifikacemi CE a ESD. - Teplotní rozsah je C. - Páječka má ergonomické a izolované držadlo. - Keramické topné tělísko zajišťuje stabilní výkon a rychlý nástup zvolené teploty. - Možnost přepínat mezi C a F. - Jednoduché ovládání - Pájecí stanice je v případě potřeby rychle skladná. OBSAH BALENÍ Před používáním se ujistěte, že balení obsahuje veškeré níže uvedené součásti. Pájecí stanice...1x Pájecí hrot...1x Napájecí kabel...1x Stojánek...1x Už. manuál...1x Varování: - Nesprávné užívání může mít za následek zranění, nebo poškození materiálu. - Dodržujte upozornění uvedená v tomto návodu, vyhnete se tak riziku zranění.

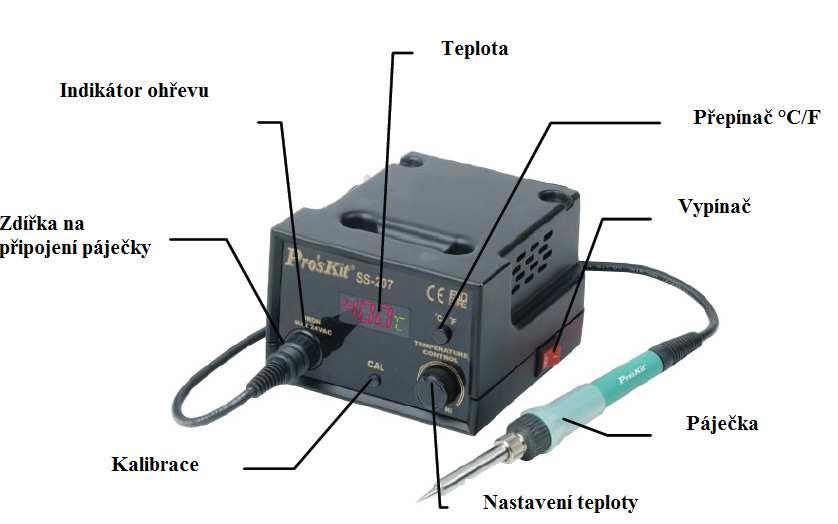

2 V zapnutém stavu dosahuje pájecí hrot teploty mezi 200 až 480 C. Nesprávné používání může mít za následek popálení, nebo vypuknutí požáru. - Nedotýkejte se kovových částí v blízkosti hrotu. - Nepájejte v blízkosti hořlavin. - Upozorněte osoby v blízkosti vašeho pracoviště na skutečnost, že zařízení funguje za přítomnosti vysokých teplot. - Při pracovních přestávkách, nebo ukončení prací zařízení vypínejte. - Před výměnou součástek, nebo uskladněním zařízení vypněte a nechte ho vychladnout na pokojovou teplotu. Abyste zabránili poškození přístroje a možným hmotným škodám, pročtěte si následující body. - Jednotku používejte pouze k pájení. - Nevystavujte hrot nadměrným nárazům, nebo vibracím. - Přístroj nijak neupravujte. - Při výměně součástek používejte součástky od výrobce. - Neobsluhujte přístroj vlhkýma rukama, nevystavujte přístroj kontaktu s vodou. - Pájení produkuje kouř, pracujte v dobře ventilovaném prostředí. - Při obsluhování přístroje se vyhněte aktivitám, které by mohly mít za následek zranění. SS-207

3 SS-206 SPECIFIKACE Model SS-206B SS-206E SS-206H SS-206E7 Displej Analogový Napětí AC 110V/220V AC 127V/240V Spotřeba 60W Výst. Napětí 24VAC Topné těleso Keramické těleso Rozsah teploty C Rozměry stanice (mm) 115*95*130 Zástrčka Typ B Typ E Typ H Typ E Pojistky 250V Vyměnitelné tepl. Těleso 9SS-900-HT Vyměnitelné držadlo 5SS-200-IRON Balení Barevná krabice Model SS-207B SS-207E SS-207H SS-207E7 Displej Analogový Napětí AC 110V/220V AC 127V/240V Spotřeba 60W Výst. Napětí 24VAC Topné těleso Keramické těleso Rozsah teploty C Rozměry stanice (mm) 115*95*130 Zástrčka Typ B Typ E Typ H Typ E Pojistky 250V Vyměnitelné tepl. Těleso 9SS-900-HT Vyměnitelné držadlo 5SS-200-IRON Balení Barevná krabice

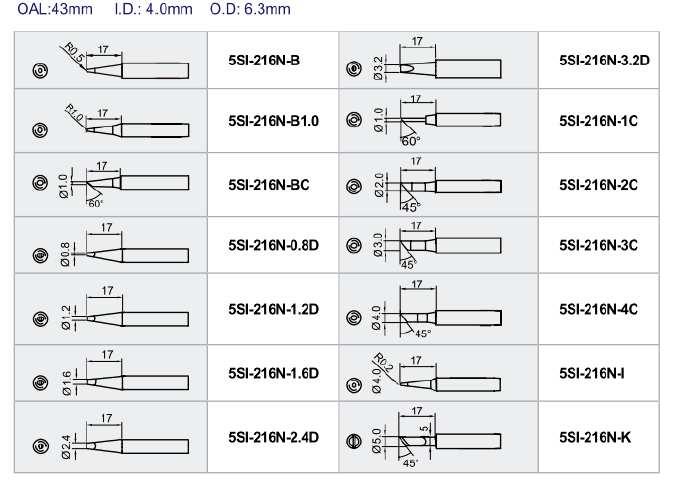

4 VYMĚNITELNÉ HROTY Montáž a obsluha pájecí stanice Před použitím se ujistěte, zda napájecí kabel a vypínač je ve správné pozici. POZOR: Houbička při polití vodou zvětší svůj objem. A. Kovový stojánek Před použitím přístroje polijte houbičku vodou a vymačkejte ji. POZOR: Ujistěte se, že při připojování, nebo odpojování páječky je stanice vypnutá. B. Spoje 1. Zapojte páječku do příslušné zdířky na stanici 2. Postavte páječku na kovový stojánek 3. Zastrčte zdrojový kabel ke zdroji napájení.

5 C. Nastavení teploty 1. Zapněte stanici. 2. Nastavte teplotní knoflík na požadovanou hodnotu. 3. Jakmile je požadovaná teplota dosažena, rozbliká se indikátor ohřevu. 4. Zajistěte teplotní knoflík (pouze u modelu SS-206). - Nastavte teplotní knoflík na požadovanou teplotu. - Utáhněte šroubek na teplotním knoflíku. - Při opětovném nastavení teploty šroubek povolte. POZOR: Pokud není páječka používana, musí být umístěna v kovovém stojánku. Údržba a používání hrotu - Teplota hrotu Vysoká pájecí teplota může mít za následek snižování kvality hrotu, proto pro pájení používejte tu nejnižší potřebnou teplotu. Dobré tepelné vlastnosti hrotu zajišťují efektivní a kvalitní pájení i při nízkých teplotách. Nízké teploty pájení navíc ochraňují elektronické součástky před tepelným poškozením. - Čištění Hrot pravidelně očišťujte na houbičce. Oxidy a karbidy z pájecí kapaliny mohou na nečištěném hrotu tvořit nánosy. Tyto nánosy pak mají za následek tvorbu nekvalitních spojů, nebo snížení vodivosti hrotu. Pokud používáte pájecí stanici na dlouhodoubou práci, je zapotřebí hrot alespoň jednou týdně z páječky vymontovat a očistit, to napomůže snížení teploty na hrotu a možným poškozením. - Co dělat, když se páječka nepoužívá Nikdy neponechávejte rozžhavenou páječku zapnuto bez dozoru, dlouhodobé neužívání v zapnutém stavu má za následek snižování životnosti a funkčnosti hrotu. - Ukončení prací Abyste zabránili oxidaci hrotu, očistěte ho po ukončení prací a pokryjte jeho povrch čerstvou pájkou. - Údržba a čištění hrotu 1. Nastavte teplotu na 250 C. 2. Jakmile se teplota ustálí, očištěte hrot na houbičce a zkontrolujte jeho stav. 3. Pokud je na hrotu černá zoxidovaná vrstva, naneste na něj nové tavidlo a znovu ho očistěte. Tento postup opakujte, dokud není hrot čistý. Poté naneste novou vrstvu tavidla. 4. Pokud je hrot zdeformovaný, nebo jinak poškozený, vyměňte ho. POZOR: Hrot nikdy nepilujte! - Kalibrace teploty páječky Páječka by se měla zkalibrovat po každé výměně hrotu, topného tělesa, nebo samotné páječky. 1. Připojte páječku do příslušné zdířky na pájecí stanici. 2. Nastavte teplotu na 400 C. 3. Stanici zapněte a vyčkejte, než se teplota stabilizuje, následně vyjměte kalibrační záslepku (CAL). 4. Jakmile se teplota ustálí, dolaďte teplotu kalibračním šroubkem, dokud teploměr nezobrazí hodnotu 400 C. Otočením šroubku doleva teplotu snižuje, doprava zvyšuje. Vraťte kalibrační záslepku na své místo.

6 - Hroty Teplota hrotu se odvíjí od jeho tvaru. K dosažení vysoké přesnosti použijte teploměr na hroty. Řešení problémů Varování: Před servisováním zařízení ho odpojte od zdroje napětí, jinak hrozí úraz elektrickým proudem. Pokud je poškozen zdrojový kabel, musí výt vyměněn výrobcem, prodejcem, nebo kvalifikovanou osobou. Viz bod 1. Zkontrolujte, zda není odpojený zdroj, nebo páječka Zkontrolujte pojistky. A. Je zkratovaná páječka? Problém 1 B. Nedotýká se uzemnění topného tělesa? Indikátor ohřevu se nerozsvítí C. Není topné těleso zprohýbané a zkratované? Viz bod 3. Není zlomený kabel páječky? Viz montáž kabelu páječky do stanice. Problém 2 Viz bod 4. Není poškozené tepelné těleso? Indikátor ohřevu svítí, ale hrot se neohřívá Viz poškození topného tělesa. Problém 3 Zahřívání hrotu je přerušované Viz bod 3. Viz bod 5. Je hrot moc horký? Nastavte požadovanou teplotu. Problém 4 Viz bod 6. Je hrot čistý? Pájka na hrotu neulpí Pročtěte si pasáž o údržbě a používání přístroje. Viz bod 7. Není hrot zoxidovaný? Odkažte se na odstavec o čištění hrotu. Problém 5 Viz bod 8. Je páječka správně zkalibrována? Hrot má nízkou teplotu Pokud ne, proveďte rekalibraci. Viz bod 9. Není hrot stále upevněn mechanicky? Problém 6 Nenabyl hrot na objemu kvůli opotřebení? Hrot se nedá vytáhnout Vyměňte hrot a topné tělísko. Problém 7 Hrot není schopen udržet nastavenopu tepl. Viz bod 8 - Kontrola poškození topného tělesa a kabelu. Kabel odpojte a následně proveďte měření odporu mezi piny dle instrukcí. Pokud jsou hodnoty "A" a "B" mimo hodnoty, těleso a kabel vyjměte. Pokud je hodnota "C" mimo hodnoty postupujte dle krouků 1 a 2, odstraňte zoxidovanou vrstvu jemným smirkovým papírem, nebo jemnou drátěnkou. A. Mezi piny 1 a 5 Topné těleso) ohmů B. Mezi piny 2 a 4 0,5-1,5 ohmů C. Mezi pinem 3 a hrotem Pod 2 ohmy

7 - Poškozené topné těleso Rozebrání tělesa 1. Odmontujte matici a sejměte kryt hrotu (2). 2. Odmontujte vsuvku (4) a vyjměte jí z páječky. 3. Vytáhněte tepelné těleso (6) a kabel (11) z držadla (12). 4. Vytáhněte zemnící pružinu z pouzdra. Hodnoty měřte ve chvíli, kdy má páječka pokojovou teplotu. 1. Měření odporu na tepelném tělese ohmů. 2. Měření odporu na teplotním senzoru. 0,5-1,5 ohmů. Pokud jsou hodnoty odporů v normě, vyměňte tepelné těleso. Dva způsoby zjišťování kladného a záporného pólu na senzoru: 1. Dotkněte se obou konců senzoru magnetem, konec, který odpuzuje je pozitivní pól a naopak. 2. Ohřejte topné těleso vodou, nebo ohněm a zkontrolujte potenciál mezi 2 spoji na senzoru multimetrem v hodnotách mv, pokud měřák vykáže pozitivní hodnotu, je červená sonda pozitivní pól. Výměna tepelného tělesa. 1. Těleso odpájejte a vyjměte. 2. Vložte nové těleso a správně zapájejte.

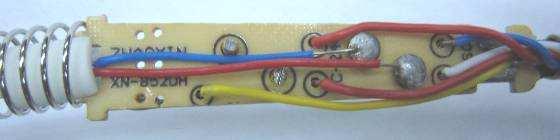

8 Připájejte modrý a červený kabel. Připájejte kabely topného tělesa na druhou stranu DPS. Pozor na zkrat. Potom co je těleso připájeno: 1. Změřte odpor mezi piny "2 a 1" nebo "3 a 1" nebo "3 a 2". Pokud se tepelné těleso, nebo senzor dotýká uzemnění, je třeba montáž upravit, jinak hrozí poškození DPS. 2. Změřte odpor mezi všemi spoji, abyste se ujistili, že uzemnění funguje jak má. Poškozený kabel páječky Testování kabelu páječky Změřte odpory pinů v zásuvce na pájecí stanici. Pin 1 : červená Pin 2 : modrá Pin 3: žlutá Pin 4: Bílá Pin 5: červená Hodnota odporu by měla být méně jak 2 ohmy. Pokud je odpor větší, než 2 ohmy, je třeba páječku vyměnit. Výměna pojistek Pokud jsou pojistky vyražené, vyměňte je za stejný typ. 1. Vytáhněte ze stanice zdrojový kabel. 2. Kryt pojistek se nachází vedle zdrojové zásuvky, povolte ho. 3. Vyměňte pojistku za novou. 4. Vraťte kryt pojistek zpět.
