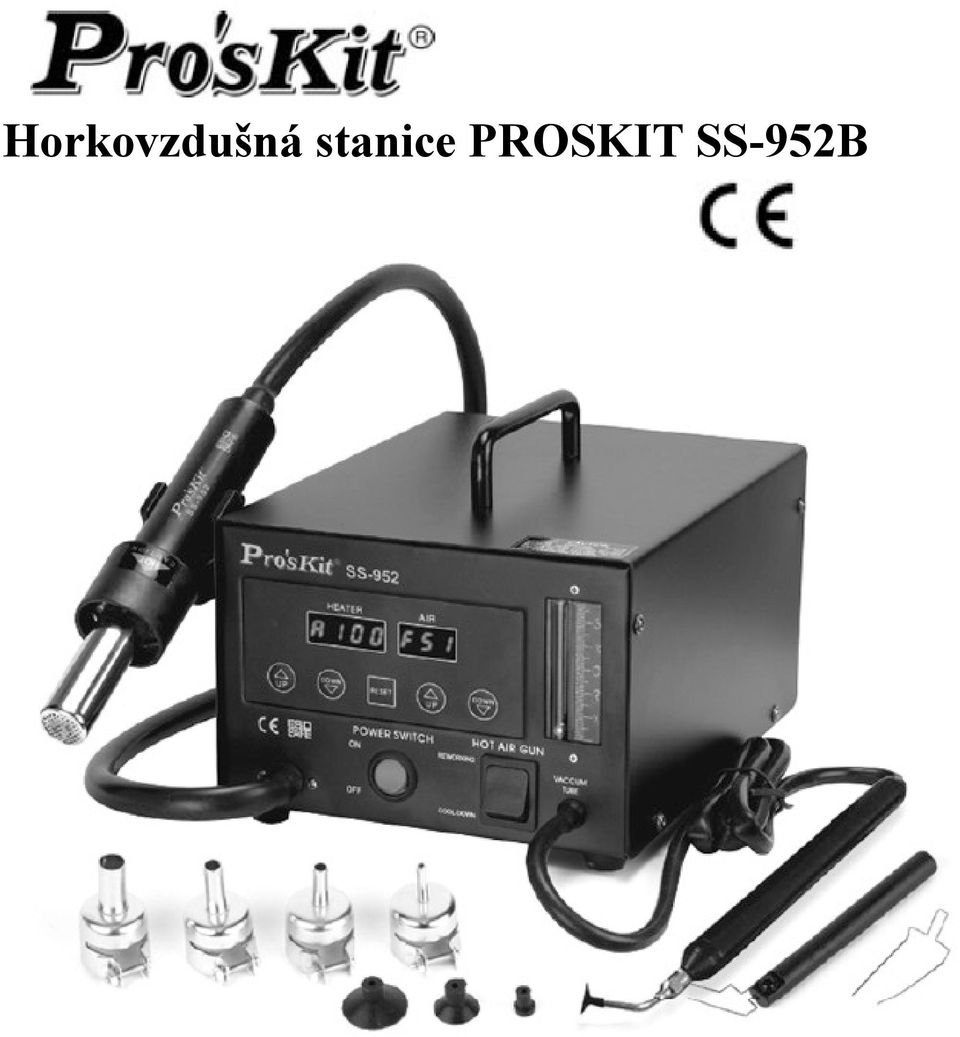

1 Horkovzdušná stanice PROSKIT SS-952B

2 Uživatelský manuál Děkujeme, že jsme si koupili horkovzdušnou stanici Pro'sKit SS-952B. Před použitím výrobku si, prosím, přečtěte tento manuál.ů Specifikace Napájení: 210V až 240V/50Hz Výkon: 600W (max) Vzduchová pumpa: speciální membránové čerpadlo Rychlost: 23L/min(max) Teplota: 100 C-480 C Vlastnosti - Uzavřené ovládání teploty. Digitální displej pro snadné nastavení. Vysoký výkon, rychlé zahřátí. - Bezpečný ESD design, prevence statiky a poškození elektrickým únikem DPS. - Nastavitelná teplota a proud vzduchu pro snadnou práci na SMD nebo DIP komponentech. - Vysoce kvalitní zahřívací těleso a hubice. - Po vypnutí se automaticky zapne proud studeného vzduchu pro prevenci popálení se a prodloužení životnosti zahřívacího tělesa. - Digitální LED displej indikuje skutečnou teplotu a specifikovanou teplotu. Použití Používá se pro odstranění většiny typů dílů přilepených v povrchu jako SOIC.QFP. PLCC atd. 1. Popis panelu Pohled zepředu (kontrolní panel) A - název značky B1 - diplej teploty B2 - displej úrovně proudění vzduchu

3 C1 - ovládání teploty (nahoru) C2 - ovládání teploty (dolů) C3 - ovládání proudění vzduchu (nahoru) C4 - ovládání proudění vzduchu (dolů) D - tlačítko reset E - výstup horkého vzduchu F - přepínač horkovzdušné pistole G - měřič proudu vzduchu H - vypínač I - indikátor nastavení teploty J - zásuvka odsávacího pera 2. Popis displeje Kód Teplota Kód Proud vzduchu Zleva doprava: A. Aktuální teplota. b. Nastavená teplota Druhá, třetí a čtvrtá číslice indikuje stupeň teploty, šestá a sedmá proud vzduchu v procentech. 3. Použití Když zapojíte napájecí kabel, přístroj začne pracovat, displej teploty ukáže "A100" a displej proudu vzduchu ukáže "F15". Poté nastavte teplotu a proudu a začněte pracovat. 3-1 Nastavení teploty (nahoru) - Stiskněte tlačítko "C1" pro nastavení teploty, poté tlačítko pusťte. Na displeji teploty bude "A100" a po dvou sekundách začne zahřívání a teplota se zvedne. - Když je teplota na specifikované úrovni, zahřívací těleso ukončí zahřívání a pouze udržuje teplotu- Indikační světlo začne blikat. 3-2 Nastavení teploty (dolů) - Stiskněte tlačítko "C2" a specifikovaná teplota začne klesat. Abyste například snížili konstantní stav teploty z 380 stupňů na 180 stupňů (jak uvidíte dále), proveďte následující: "A380" -> Stiskněte druhé tlačítko zleva -> "b380" -> "b180" -> Pusťte tlačítko -> "A380". 3-3 Nastavení proudu vzduchu - Stiskněte tlačítko "C3", indikace proudu vzduchu se změní z "F15" na "F18" a proud zesílí. Pusťte tlačítko, když dosáhnete "F99". Skleněná koule v měřiči proudu vzduchu vystoupá na vrchol, čímž značí maximální proud vzduchu.

4 4. Použití tlačítka Reset - Stiskněte tlačítko "D", zařízení se navrátí to základního stavu. Teplota "A100" a proud vzduchu "F15". - Pozor: netiskněte tlačítko reset, když je zařízení na maximální teplotě. Přenastavte teplotu a čekejte, až teplota klesne na minimum, poté stiskněte tlačítko Reset. Zabráníte tak poškození zahřívací jednotky a držadla. 5. Použití přepínače na držadle - Stiskněte on/off přepínač na držadle, když dáváte držadlo zpět do stojánku, přepínač se přepne na on. - Když je přepínač na pozici on, zahřívací jednotka ihned přestane zahřívat. Poté, co nepoužíváte držadlo po 5 minut, displej teploty ukáže "E" a zařízení se kvůli úspoře energie automaticky vypne. Když opět vezmete držadlo, přístroj se vrátí do předchozího stavu. 5-1 Nastavení časovače spánkového módu Zapněte jednotku (nebo stiskněte tlačítko Reset "D" na panelu). Stiskněte a přidržte C3, zatímco se posunuje banner. Displej B2 zpočátku zobrazí "L05", což znamená, že zařízení se přepne do spánkového módu po 5 minutách (základní) nečinnosti a pokud je hubice po tuto dobu zasazena ve stojánku. Nastavte čas, po které se zapne spánkový mód, pomocí tlačítek C1 nebo C2. Pro potvrzení stiskněte C4. Zařízení začne odpočítávat, jakou dobu je držadlo ve stojánku. Jakmile je odpočet u konce a horkovzdušná pistole je stále zasazená, zařízení začne automaticky foukat vzduch o pokojové teplotě, aby se ochladilo na 90 C. Panel poté zobrazí následující po dosažení bezpečné úrovně teploty a indikuje, že je zařízení ve spánkovém módu. Poznámky: - Čas lze konfigurovat od 1 do 20 minut (základ je 5 minut). - Zařízení má přepínač, umístěný na držadle, který aktivuje odpočet do chvíle, kdy se zapne spánkový režim. - Jakmile je horkovzdušná pitole během spánkového módu vytažena ze stojánku, jednotka se automaticky přepne na předchozí parametry pracovní teploty a úrovně proudu vzduchu. 6. Výměna zahřívacího tělesa 6-1 Náhradní díl Položka 5SS-952BC-F-H Specifikace Zahřívací těleso (210V-240V) 250W 6-2 Výměna zahřívacího tělesa - Povolte šroub, posuňte trubici, která zajišťuje držadlo. Poté posuňte kabel a trubici kabelu. - Otevřete držadlo a odpojte zemnicí drát. Dejte pryč trubku. V ní je krystal a tepelná izolace. Zapusťte nebo neztraťte tento díl. Povolte kabel. Vyjměte zahřívací těleso. - Vložte opětrně nové zahřívací těleso. Nikdy jej netřete. Připojte terminál. Po výměně tělesa znovu připojte zemnicí drát. Sestavte držadlo v opačném pořadí, než jste ho rozebírali.

5 7. Příprava před prací - Vyberte FP zvedací drát. Jeho velikost a integrovaný obvod by měly být kompatibilní. tento nástroj má malý drát (15mm). Možná budete potřebovat větší (20mm). Vyberte odpovídající nástroj podle velikosti integrovaného obvodu. Vyberte odpovídající hubici, která sedí velikosti integrovaného obvodu. - Povolte šroub hubice. - Nastavte hubici pohled grafu. - Pečlivě utáhněte šroub. 8. Proces odstranění pájky - Zapněte vypínač. Zobrazí se teplota a těleso se začne zahřívat. Indikační světlo bliká. - Umístěte FP zvedací drát pod integrovaný obvod o šířce tohoto obvodu. - Roztavte pájku tak, že na ni budete mířit horkovzdušnou pistolí. Poznámka: Nedotýkejte se hubicí pinů integrovaného obvodu. - Abyste po roztavení pájky pohnuli integrovaným obvodem, použijte FP zvedací drát. - Vypněte přístroj, automaticky se spustí chlazení. Během tohoto procesu neodpojujte přístroj od napájení. Když je teplota hubice pod 100 C, přístroj se automaticky vypne. Pokud nebudete přístroj delší dobu používat, doporučuje se odpojit jej od napájení. - Po vyjmutí integrovaného obvodu odstraňte zbývající pájku k tomu účelu pčreným prostředkem. 9. Pájení - Naneste trochu pájecí pasty. Umístěte SMD na desku. - Předehřejte SMD. - Stejnoměrně foukejte horký vzduch na spojení. - Po zapojení vyčistěte - odstraňte přebývající pájku. Poznámka: Po práci výsledek zkontrolujte, zda nenastal nějaký z problémů s pájením spojený. Poznámka: - Při upevňování nebo odpojování hubice nevynakládejte přílišnou sílu. Může dojít k poškození. - Při práci s vysokými teplotami buďte opatrní. Nepoužívejte tento výrobek poblíž hořlavých plynů, papíru a dalších hořlavých věcí. Teplota hubice a horkého vzduchu je velmi vysoká a mohli byste se zranit. Nedotýkejte se horkých částí, ani nefoukejte horký vzduch kamkoliv, kde by mohl uškodit. Když je přístroj nový, bude ze začátku chvíli kouřit. Toto je normální jev. Po použití nezapomeňte přístroj zchladit pomocí automatického foukání studeného vzduchu. Během této doby nechte přístroj napájený. - Jednotku neupusťte, ani s ní netřeste. Trubka obsahuje krystal, který by se mohl rozbít. - Nerozebírejte čerpadlo. - Pokud nebudete jednotku delší dobu používat, odpojte ji od napájení. - Když je teplota vyšší, než 350 C, tlačítko nastavení teploty by mělo být při spuštění přístroje mezi stupni 3 až 8.

6 10. Použití odsávačky 1) V závislosti na potřebě zvednutí přesné hmotnosti (méně než 100g) a velikosti povrchu vyberte velikost sacího aparátu na odsávačce. 2) Přiložte odsávačku horizontálně k povrchu objektu, který chcete odsát. Uzavřene jednou rukou otvor na odsávačce. Odsávačka objekt podrží. 3) Přeneste přisátý objekt na požadované místo, otevřete otvor na odsávačce a předmět se pustí. Poznámka: - Dávejte pozor, aby se trubka neohnula, může to ovlivnit proudění plynu. - Povrch přisátého předmětu by měl být hladký, aby se dal snadno přisát. - Dávejte pozor na elektrostatické výboje, které by mohly poškodit přístroj. 11. Výměna pojistky - Ujistěte se před výměnou pojistky, že je vybavení zcela izolované. - Pojistka je na hlavní jednotce umístěna na zadní straně, přímo nad konektorem napájení. - Rozbitou pojistku vyměňte tak, že vyšroubujete držák pojistky. - Vyměňujte pouze za pojistku, která má stejný typ, velikost a hodnotu. Pro přehled použijte tabulku níže. - Pro případ potřeby mějte po ruce náhradní pojistku stejné hodnoty. Umístění Hodnota Velikost Zadní panel 3A, 250V 5x20mm Obsah balení Množství Popis 1 jednotka Hlavní stanice s horkovzdušnou pistolí 4 kusy Hubice 1 kus Stojánek na pistoli 1 kus Odsávačka 1 kus Extraktor integrovaných obvodů 1 kus Napájecí kabel 1 kus Manuál
