1 Elektrická trouba Návod i instalaci a obsluze FZ 61.1 FZ 61.1 IX FZ FZ IX FZ 62 C.1 FZ 62 C.1 IX FZ 65.1 FZ 65.1 IX FZ 65 C.1 FZ 65 C.1IX F 60.1 F 60.1 IX FQ 61.1 FQ 61.1 IX FD 61.1

2 Návod k obsluze PEČÍCÍ TROUBA Obsah Instalace, 3-4 Umístění Připojení k elektrické síti Typový štítek Popis spotřebiče, 5 Náhled Ovládací panel Uvedení do chodu a používání, 6 Uvedení do provozu Ovládání časovače Analogový programátor, 7 Nastavení hodin Uvedení trouby do provozu Programování procesu pečení Režimy pečení, 8-10 Režimy pečení Praktické rady při pečení Tabulka rad při pečení Opatření a rady, Všeobecné bezpečnostní pokyny Vyřazení spotřebiče z provozu Šetření energií a ochrana životního prostředí Zákaznický servis Péče a údržba, Vypnutí spotřebiče od sítě Čištění spotřebiče Čištění dvířek trouby Výměna žárovky vnitřního osvětlení trouby Souprava pro montáž posuvných lišt 2

3 Instalace! Před uvedením spotřebiče do chodu si pečlivě přečtěte tento návod. Jsou v něm uvedeny pokyny pro bezpečnou instalaci, používání a údržbu spotřebiče.! Uschovejte tento návod pro další použití. V případě prodeje spotřebiče jej předejte novému majiteli. Ventilace Aby byla zajištěna správná ventilace spotřebiče, musí být odstraněna zadní stěna kuchyňského nábytku. Aby se docílilo správné instalace, doporučujeme usadit troubu na dvě dřevěné lišty, nebo ji usadit na zcela rovný povrch o rozměrech alespoň 45 x 560 mm (viz nákres). Umístění! Nenechávejte obalový materiál v dosahu dětí! Obalový materiál recyklujeme v souladu s opatřeními, týkajícími se sběru tříděného odpadu ( viz. opatření a rady ).! Instalace spotřebiče musí být prováděna osobou, která má k tomu patřičnou kvalifikaci a to v souladu s danými předpisy. Nesprávná instalace může způsobit újmu lidem, zvířatům, nebo může poškodit majetek. Vestavění Aby byl zajištěni správný chod spotřebiče, je nutné použití vhodného kuchyňského nábytku. - Plochy, které se dotýkají trouby, musí být vyrobeny z teplovzdorného materiálu Vystředění a upevnění Umístěte 4 podložky na bočních stěnách trouby v souladu s bočními otvory na obvodu rámu. Přizpůsobte podložky šířce boční stěny nábytku, tak jak je níže znázorněno: šířka 20 mm: odstraňte odnímatelnou část podložky (viz nákres). - Lepidlo, použité k lepení dýhy na nábytku, musí snést teplotu vyšší než 100 o C - Aby bylo možno instalovat troubu pod pult (viz nákres) a do kuchyňské linky, je nutné aby měl nábytek následující rozměry: šířka 18 mm: použijte první drážku, která je již nastavená od výrobce (viz nákres). Šířka 16 mm: použijte druhou drážku (viz nákres).! Nainstalovaný spotřebič již nesmí přijít do kontaktu s elektrickými součástkami. Údaje o příkonu spotřebiče uvedené na jeho typovém štítku byly vypočítány speciálně pro tento typ instalace. Připevněte spotřebič ke kuchyňskému nábytku tak, že otevřete dvířka trouby a troubu připevníte čtyřmi vruty, které zašroubujete do čtyř otvorů ve vnějším rámu.! Veškeré části, které zaručují bezpečnou instalaci spotřebiče nesmí být odmontovány bez použití nástroje. 3

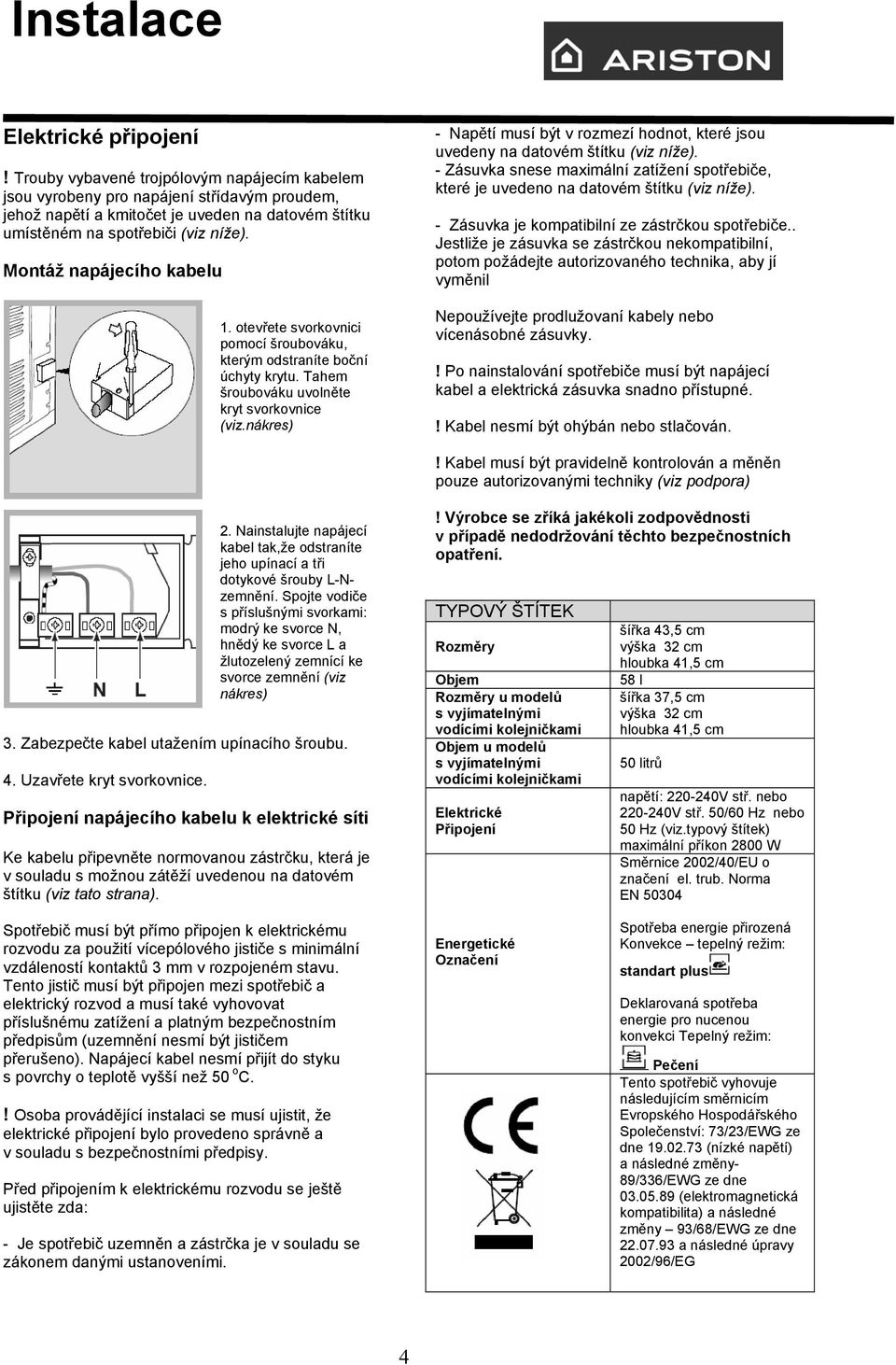

4 Instalace Elektrické připojení! Trouby vybavené trojpólovým napájecím kabelem jsou vyrobeny pro napájení střídavým proudem, jehož napětí a kmitočet je uveden na datovém štítku umístěném na spotřebiči (viz níže). Montáž napájecího kabelu 1. otevřete svorkovnici pomocí šroubováku, kterým odstraníte boční úchyty krytu. Tahem šroubováku uvolněte kryt svorkovnice (viz.nákres) - Napětí musí být v rozmezí hodnot, které jsou uvedeny na datovém štítku (viz níže). - Zásuvka snese maximální zatížení spotřebiče, které je uvedeno na datovém štítku (viz níže). - Zásuvka je kompatibilní ze zástrčkou spotřebiče.. Jestliže je zásuvka se zástrčkou nekompatibilní, potom požádejte autorizovaného technika, aby jí vyměnil Nepoužívejte prodlužovaní kabely nebo vícenásobné zásuvky.! Po nainstalování spotřebiče musí být napájecí kabel a elektrická zásuvka snadno přístupné.! Kabel nesmí být ohýbán nebo stlačován.! Kabel musí být pravidelně kontrolován a měněn pouze autorizovanými techniky (viz podpora) 2. Nainstalujte napájecí kabel tak,že odstraníte jeho upínací a tři dotykové šrouby L-Nzemnění. Spojte vodiče s příslušnými svorkami: modrý ke svorce N, hnědý ke svorce L a žlutozelený zemnící ke svorce zemnění (viz nákres) 3. Zabezpečte kabel utažením upínacího šroubu. 4. Uzavřete kryt svorkovnice. Připojení napájecího kabelu k elektrické síti Ke kabelu připevněte normovanou zástrčku, která je v souladu s možnou zátěží uvedenou na datovém štítku (viz tato strana).! Výrobce se zříká jakékoli zodpovědnosti v případě nedodržování těchto bezpečnostních opatření. TYPOVÝ ŠTÍTEK Rozměry Objem Rozměry u modelů s vyjímatelnými vodícími kolejničkami Objem u modelů s vyjímatelnými vodícími kolejničkami Elektrické Připojení šířka 43,5 cm výška 32 cm hloubka 41,5 cm 58 l šířka 37,5 cm výška 32 cm hloubka 41,5 cm 50 litrů napětí: V stř. nebo V stř. 50/60 Hz nebo 50 Hz (viz.typový štítek) maximální příkon 2800 W Směrnice 2002/40/EU o značení el. trub. Norma EN Spotřebič musí být přímo připojen k elektrickému rozvodu za použití vícepólového jističe s minimální vzdáleností kontaktů 3 mm v rozpojeném stavu. Tento jistič musí být připojen mezi spotřebič a elektrický rozvod a musí také vyhovovat příslušnému zatížení a platným bezpečnostním předpisům (uzemnění nesmí být jističem přerušeno). Napájecí kabel nesmí přijít do styku s povrchy o teplotě vyšší než 50 o C.! Osoba provádějící instalaci se musí ujistit, že elektrické připojení bylo provedeno správně a v souladu s bezpečnostními předpisy. Před připojením k elektrickému rozvodu se ještě ujistěte zda: - Je spotřebič uzemněn a zástrčka je v souladu se zákonem danými ustanoveními. Energetické Označení Spotřeba energie přirozená Konvekce tepelný režim: standart plus Deklarovaná spotřeba energie pro nucenou konvekci Tepelný režim: Pečení Tento spotřebič vyhovuje následujícím směrnicím Evropského Hospodářského Společenství: 73/23/EWG ze dne (nízké napětí) a následné změny- 89/336/EWG ze dne (elektromagnetická kompatibilita) a následné změny 93/68/EWG ze dne a následné úpravy 2002/96/EG 4

5 Popis spotřebiče Náhled Ovládací panel KLUZNICE pro Posunování plechu PEČÍCÍ rošt pozice 5 PEČÍCÍ plech pozice 4 pozice 3 pozice 2 pozice 1 Ovládací panel otočný knoflík otočný knoflík REŽIMÚ ČASOVAČE (jen u některých modelů) kontrolka TERMOSTATU otočný knoflík REŽIMÚ otočný knoflík TERMOSTATU otočný knoflík ČASOVAČE K NASTAVENÍ KONCE PEČENÍ (jen u některých modelů) kontrolka TERMOSTATU otočný knoflík REŽIMÚ otočný knoflík TERMOSTATU otočný knoflík TERMOSTATU kontrolka TERMOSTATU otočný knoflík ANALOGOVÉHO PROGRAMÁTORU 5

6 Uvedení do chodu a používání! Při prvním použití spotřebiče rozehřejte prázdnou troubu se zavřenými dvířky na její maximální teplotu po dobu asi jedné hodiny. Předtím než vypnete troubu a otevřete její dvířka, zajistěte v místnosti správnou ventilaci. Spotřebič může vydávat mírně nepříjemný zápach, což způsobuje hoření ochranných látek, které byly použity během výroby Začínáme s troubou 1. Zvolte požadovaný režim pečení otočením knoflíku REŽIMU/PROGRAM 2. Nastavte požadovanou teplotu otáčením knoflíku TERMOSTATU. Seznam pečících programů a doporučených teplot je možno najít v tabulce rad pro pečení. 3. Kontrolka TERMOSTATU zůstává rozsvícena po celou dobu ohřevu, až do doby dosažení nastavené teploty. 4. Během pečení můžete provádět následující kroky: - měnit režim pečení otáčením knoflíku REŽIMUPROGRAM - měnit teplotu otáčením knoflíku TERMOSTATU - zastavit pečení otočením knoflíku REŽIMU do pozice 0.! Nikdy nevkládejte předměty přímo na dno trouby. Tím zabráníte poškození smaltované vrstvy.! Nádoby na pečení umisťujte vždy na připravené rošty. Ventilace chlazení Za účelem ochlazení vnějších dílů trouby jsou některé modely vybaveny chladícím ventilátorem. Tento ventilátor vhání vzduch mezi kontrolní panel a dveře trouby.! Po skončení pečení zůstává ventilátor stále v provozu, dokud není trouba dostatečně ochlazena. Osvětlení trouby Zapne se otočením knoflíku PROGRAMU do pozice Zůstane svítit pokud je zvolen režim pečení. Ovládání časovače (pouze u některých modelů) 1. Nejprve je nutno natáhnout péro zvonkového signalizačního zařízení a to otočením knoflíku časovače doprava až na konec jeho dráhy. 2. K nastavení požadovaného času otočte knoflíkem v opačném směru až se shoduje časový údaj (uveden v minutách ) s ryskou na ovládacím panelu. 3. časovač vydá po uplynutí nastaveného času akustický signál.! Tímto časovačem (minutovými hodinami) není ovládáno zapínání a vypínání trouby! Použití časovače k nastavení konce pečení (pouze u některých modelů) 1. Nejprve je nutno natáhnout péro zvonkového signalizačního zařízení a to otočením knoflíku časovače doprava až na konec jeho dráhy. 2. K nastavení požadovaného času otočte knoflíkem v opačném směru až se shoduje časový údaj (uveden v minutách ) s ryskou na ovládacím panelu. 3. časovač vydá po uplynutí nastaveného času akustický signál a dojde k vypnutí trouby. 4. Při vypnuté troubě je možno tento časovač použít k nastavení doby pečení - jako shora uvedený klasický časovač.! Při použití trouby v manuálním režimu, tzn. bez použití časovače k nastavení doby pečení je nutno otočit knoflík časovače k nastavení konce pečení do polohy se symbolem. 6

7 Analogový programátor režimů pečení Nastavení času Stlačte knoflík PROGRAMÁTOR a současně otáčejte knoflíkem směrem doleva až nastavíte přesný čas.! Nastavení času je možno provést pouze tehdy, je-li trouba připojena k síti. Při výpadku proudu se programátor zastaví. Po obnovení dodávky proudu je nutno jej opět nastavit na přesný čas. Uvedení trouby do provozu 1. Otáčejte knoflíkem programátoru proti směru hodinových ručiček, až se v malém okénku objeví symbol. 2. Povytáhněte knoflík programátoru a současně s ním otáčejte doleva až se zastaví pohyblivý ukazatel na nastaveném časovém údaji, což se projeví slyšitelným cvaknutím a knoflík je zajištěn. 3. Zvolte požadovaný pečící program otáčením knoflíku REŽIM. 4. Otočením knoflíku REŽIM do pozice 0 troubu vypnete. Programování procesu pečení Programování času pečení s okamžitým startem 1. Otočte knoflíkem programátoru doleva, až se v malém okénku objeví požadovaná doba pečení. 2. Povytáhněte knoflík programátoru a současně s ním otáčejte doleva, až se zastaví pohyblivý ukazatel na nastaveném časovém údaji, což se projeví slyšitelným cvaknutím a knoflík je zajištěn. 3. Zvolte požadovaný pečící program otáčením knoflíku REŽIM. Trouba se okamžitě zapne a zůstává v zapnutém stavu po celou nastavenou dobu pečení. 4. Po uplynutí nastaveného času zazní akustický signál a trouba se vypne. - Příklad: Je 9:00 hodin a programátor je nastaven na dobu pečení 1 hodina a 15 minut. Program je tedy automaticky ukončen v 10:15 hodin. Programování času pečení s odloženým startem 1. Otočte knoflíkem programátoru doleva, až se v malém okénku objeví požadovaná doba pečení. 2. Povytáhněte knoflík programátoru a současně s ním otáčejte doleva, až se zastaví pohyblivý ukazatel na nastaveném časovém údaji. 3. Zvolte požadovaný pečící program otáčením knoflíku REŽIM. Trouba se uvede do činnosti po dosažení nastaveného času a zůstává v zapnutém stavu po celou nastavenou dobu pečení. 4. Po uplynutí nastaveného času zazní akustický signál a trouba se vypne. - Příklad: Je 9:00 hodin a programátor je nastaven na dobu pečení 1 hodina a 15 minut, s nastavením startu na 11:00 hodin. Trouba začne péct automaticky v 11:00 hodin a vypne se ve 12:15 hodin.! V případě že chcete předvolbu (odložený start) opět zrušit, pak otáčejte knoflíkem REŽIM proti směru hodinových ručiček, až se v malém okénku objeví symbol. 7

8 Programy Režimy pečení!pro všechny režimy pečení může být nastavována teplota v rozmezí 60 o C do maxima, kromě: BARBECUE (doporučeno: nastavit pouze maximální hladinu výkonu ); GRATINOVÁNÍ (doporučeno: ne více než 200 o C). Režim TRADIČNÍ TROUBY Standart plus Spustí se jak vrchní, tak i spodní topné těleso. S tímto tradičním režimem pečení je nejvhodnější používat pouze jeden pečící rošt. Jinak by bylo došlo k nerovnoměrnému rozložení teploty. Režim MULTI-PEČENÍ Spustí se všechna topná tělesa (vrchní, spodní a kruhové ) a ventilátor. Od doby, kdy se teplota v troubě ustálí, ohřátý vzduch rovnoměrně peče a zbarvuje pokrm dozlatova. Najednou smějí být použity dva pečící rošty. Režim BARBECUE Spustí se vrchní topné těleso. Velmi vysoká teplota působící přímo na povrch pokrmů je určena pro ty pokrmy, které vyžadují vysokou povrchovou teplotu. Mějte vždy zavřená dvířka trouby, pečete-li v tomto režimu. Režim GRATINOVÁNÍ Spustí se jak vrchní topné těleso tak ventilátorl. Tato kombinace zvyšuje efektivnost jednosměrného teplotního záření topných těles za pomocí cirkulace horkého vzduchu uvnitř trouby. To napomáhá předejít připálení pokrmu k povrchu, což dovoluje teplu proniknout hlouběji přímo do pokrmu. Mějte vždy zavřená dvířka trouby, pečete-li v tomto režimu. Režim PIZZA Spustí se topná tělesa (spodní a kruhové) a ventilátor. Při této kombinaci dojde k velmi rychlému ohřevu trouby, což způsobuje nahromadění velkého množství tepla, které se uvolňuje zejména ze spodního tělesa. Pokud používáte souběžně více než jeden pečící rošt, musíte jej v půli pečení mezi sebou vyměnit. Režim PEČENÍ Spustí se zadní topné těleso a ventilátor, což zaručí rovnoměrné rozložení teploty v troubě. Tento režim je vhodný zejména pro pečení teplotně choulostivých pokrmů jako koláčů, jež mají vykynout, a pro přípravu cukroví pečeného ve třech úrovních současně. 8

9 Praktické rady při pečení Praktické rady při pečení! Při pečení za pomocí ventilátoru neumisťujte pečící rošty do pozic 1 a 5. Nadměrná přímá teplota může spálit pokrmy citlivé na vysokou teplotu! V režimech BARBECUE a GRATINOVÁNÍ, zvláště při používání grilu, umístěte pečící plech do pozice 1, aby se na něm mohly nashromáždit tuk a mastná šťáva, které vznikají při pečení a odkapávají. MULTI-PEČENÍ Užijte prosím polohy roštu 2 a 4. Do polohy 2 umístěte rošt pro pokrm, který vyžaduje více tepla. Na dno umístěte pečící plech a nahoru nad něj umístěte pečící rošt. BARBECUE Grilovací rošt umístěte do polohy 3 nebo 4. Pokrm umístěte do středu grilovacího roštu. Doporučujeme nastavit nejvyšší teplotu. Vrchní topné těleso je regulováno termostatem a není tedy stále v činnosti. PIZZA Použijte formu z lehkého kovu a umístěte ji do středu roštu. Při použití plechu se čas přípravy prodlouží, pizza rovněž většinou nemá křupavou kůrku. Při přípravě bohatě obložené pizzy se doporučuje přidat mozarellu (je-li použita) až po uplynutí poloviny času pečení. 9

10 Tabulka rad pro pečení Režimy Hmotnost Pozice Čas Doporučená Čas Pokrm pečícího pečení (v kg) roštu předehřívání teplota Pečení (v min) (minuty) Horko- Kachna vzdušná Pečené telecí nebo hovězí trouba Pečené vepřové tradiční Sušenky (jemné pečivo) Koláče Koláče 0, Ovocný koláč 1 2 nebo Švestkový koláč 0, Piškot (korpus) 0, Pečení Plněné omelety (2 úrovně) 1,2 2 a Malé koláče (2 úrovně) 0,6 2 a Sýrové pečivo (2 úrovně) 0,4 2 a Sněhové pečivo (3 úrovně) 0,7 1 a 3 a Sušenky (3 úrovně) 0,7 1 a 3 a Cukroví (3 úrovně) 0,5 1 a 3 a Pizza (2 úrovně) 1 2 a Lasagne Jehněčí Pečené kuře+brambory a Makrela Multipečení Švestkový koláč Sněhové pečivo (2 úrovně) 0,5 2 a Sušenky (2 úrovně) 0,5 2 a Piškot (1 úroveň) 0, Piškot (2 úrovně) 1 2 a Koláče 1, Pizza 0, Režim Pizza Pečené telecí nebo hovězí Kuře 1 2 nebo Platýz a sépie MAX 8-10 Chobotnice a garnáty MAX 6-8 Filé z tresky MAX 10 Grilovaná zelenina 1 3 nebo 4 5 MAX Barbecue Telecí steaky MAX Kotlety MAX Hamburgery MAX 7-10 Makrely MAX Sendviče (nebo toasty) 4 ks 4 5 MAX 2-3 Gratinování Grilované kuře 1, Sépie 1,

11 Preventivní ochranná opatření a upozornění! Tento spotřebič byl navržen a vyroben v souladu s mezinárodními bezpečnostními normami. Následující varování jsou uváděna z preventivněbezpečnostních důvodů a musí být pečlivě přečtena. Nikdy neumisťujte do trouby hořlavé materiály; pokud by byl spotřebič omylem zapnut, mohlo by dojít k jejich vznícení. Pokud se spotřebič nepoužívá, vždy se ujistěte, že jsou otočné knoflíky v poloze. Chcete-li odpojit spotřebič z elektrické sítě, vždy vytáhněte zástrčku ze zásuvky; nikdy netahejte za kabel. Nikdy nezačínejte s čištěním nebo údržbou trouby, není-li zástrčka spotřebiče vytažena ze zásuvky. Všeobecné bezpečnostní předpisy Tento spotřebič byl navržen pro používání v domácnosti a není určený pro obchodní a průmyslové účely. Tento spotřebič nesmí být instalován ve venkovním prostředí, ba ani v zastřešených prostorách/přístřešcích. Je velmi nebezpečné vystavit spotřebič dešti a bouřkám. Při přesouvání spotřebiče používejte vždy k tomu určená madla, která jsou umístěna po stranách trouby. Nedotýkejte se spotřebiče, jste-li bosí nebo máte-li mokrá či vlhká chodidla či mokré nebo vlhké ruce. Spotřebič smí používat k pečení pouze dospělá osoba a musí přitom dodržovat instrukce uvedené v tomto návodu. Během pečení jsou topná tělesa spotřebiče a některé části jeho dvířek extrémně horká. Nedotýkejte se jich a zabraňte pohybu dětí v okolí trouby. Zajistěte, aby napájecí kabel nebo jiné elektrické části nepřišly do styku s horkými částmi trouby. Otvory pro ventilaci a odvod tepla nesmí být nikdy zakryty. Uchopte madlo dvířek trouby při manipulaci s nimi vždy uprostřed; konce mohou být horké. V případě poruchy se v žádném případě nesnažte opravit spotřebič sami. Kontaktujte vždy servisní středisko pro zákazníky (viz. podpora). Nepokládejte těžké předměty na otevřená dvířka trouby. Vyřazení z provozu Likvidace obalového materiálu: řiďte se při tom místními normami vztahujícími se k ochraně životního prostředí. Obalový materiál je možno recyklovat. V souladu s Evropskou směrnicí č. 2002/96/EC, týkající se likvidace starých elektrospotřebičů a elektronických zařízení (WEEE), nesmí být staré elektrospotřebiče z domácností likvidovány jako běžný domovní odpad. Tyto staré spotřebiče musí být likvidovány odděleně od běžného domovního odpadu aby tak bylo možno docílit optimálního využití a recyklace použitých materiálů a maximálně omezit event. vliv tohoto odpadu na životní prostředí a zdraví lidí. Symbol přeškrtnuté popelnice na štítku každého výrobku upozorňuje na Vaši povinnost likvidovat starý domácí elektrospotřebič odděleně od běžného domovního odpadu. Osoby, které staré spotřebiče likvidují se mohou obrátit na místní úřady, které se zabývají problematikou odpadového hospodářství, kde mohou získat více informací, týkajících se likvidace starých domácích elektrospotřebičů. Pro vkládání nebo vyndávání pečících nádob používejte vždy kuchyňské rukavice. Nikdy nepoužívejte hliníkovou fólii pro vystlání dna trouby. 11

12 Úspora energie a ochrana životního prostředí Aby jste ušetřili elektrickou energii, je výhodné užívat pečící trouby, zvláště pak samočisticí pyrolytický proces, v období mezi pozdními odpoledními a časnými ranními hodinami. Mějte vždy dvířka trouby zavřená, používáte-li režim BARBECUE nebo GRATINOVÁNÍ. Dosáhnete tak nejlepších výsledků a ušetříte zhruba 10 % energie. Pravidelně kontrolujte a čistěte těsnění dvířek spotřebiče. Ujistěte se, že na nich nejsou nečistoty, že je jejich vzájemná přílnavost v pořádku a že jimi neuniká teplo z trouby. Zákaznická podpora Při styku se servisním centrem vždy uveďte následující údaje: Model spotřebiče (Mod.). Sériové číslo (S/N) Tyto informace, zvláště sériové číslo spotřebiče, naleznete na datovém/typovém štítku přístroje nebo na obalu spotřebiče. 12

13 Čištění a údržba Vypnutí spotřebiče Před jakoukoliv údržbou odpojte spotřebič z elektrické sítě. Čištění spotřebiče Vnější nerezové nebo smaltované části a gumové těsnění by měly být čištěny houbičkou s teplou vodou a neutrálním čistícím prostředkem. Pokud jsou nečistoty nebo skvrny špatně odstranitelné, použijte speciální čistící prostředky. Po vyčištění spotřebič důkladně otřete a osušte. Nepoužívejte v žádném případě brusných nebo leptavých prostředků. Nejvhodnější by bylo vyčistit vnitřek trouby po každém pečení, pokud je trouba ještě mírně teplá. Použijte k tomu horkou vodu a saponát, pak otřete a osušte spotřebič jemným hadrem. Nepoužívejte abrazivní čistící prostředky. Příslušenství je možno - s výjimkou vodících lišt mýt jako běžné nádobí (též v myčce nádobí).! Nepoužívejte k čištění vnitřku trouby parní čističe nebo vysokotlaké čističe. Čištění dvířek trouby Dvířka trouby ze skla čistěte houbičkou a jemným čistícím prostředkem a poté je osušte jemným hadrem. Nepoužívejte žádné hrubé, abrazivní materiály nebo ostrohranné kovové škrabky, které by mohly zanechat na ploše dvířek škrábance a nebo způsobit rozbití skla dvířek. Po vyčištění vysušte dvířka jemným hadrem. Abyste mohli dvířka vyčistit důkladněji, můžete je vyjmout, Postupujte následovně: 1. Otevřete dvířka úplně (viz nákres). 3. Uchopte dvířka na obou bočních stranách a pomalu je otevřete přibližně do půlky. Pak vytáhněte dvířka tahem k sobě ven z jejich závěsů. (viz. obrázek). 3. (pro spotřebiče s celoskleněnými dvířky)uchopte dvířka na obou bočních stranách a zavřete je přibližně do půlky. Uvolněte dvířka zmáčknutím Svorek F, poté táhněte Dvířka směrem k sobě, čímž Je uvolníte (viz nákres). Dvířka vrátíte zpět tak, že postup zopakujete pozpátku. Kontrola těsnění Těsnění dvířek trouby kontrolujte pravidelně. Pokud jsou poškozená, kontaktujte nejbližší poprodejní servis (viz Zákaznická podpora). Používání trouby bez opětného utěsnění dvířek se nedoporučuje. Výměna žárovky Při výměně žárovky postupujte následovně: 1. Odšroubujte skleněný kryt žárovky. 2. Vyšroubujte žárovku a nahraďte ji novou žárovkou stejného typu: Výkon 25 W, závit E Našroubujte skleněný kryt (viz nákres) 2. Nadzdvihněte malé páčky umístěné na obou pantech a otočte je (viz nákres). Celoskleněná dvířka 13

14 Souprava pro montáž posuvných lišt Namontování posuvných lišt: 1.Uvolněte dva šrouby A (viz.nákres). Pokud je trouba vybavena samočisticími panely, musí se tyto panely dočasně vyřadit z provozu. 2. Pomocí rozpěrky C vyměňte šrouby B, které jsou zahrnuty v soupravě. 3. Utáhněte nové šrouby B příslušnou rozpěrkou C a nainstalujte samočisticí panely do původního stavu Upevněte klouby D posuvných lišt, které 5. jsou na stěnách trouby 6. (viz.obrázek). Zdířky pro 7. levou posuvnou lištu se 8. nacházejí nahoře, 9. zatímco zdířky pro 10. pravou se nacházejí 11. dole. 5. Na závěr upevněte lišty rozpěrkou C 6. Nedávejte vodící lišty do pozice 5!! 14
