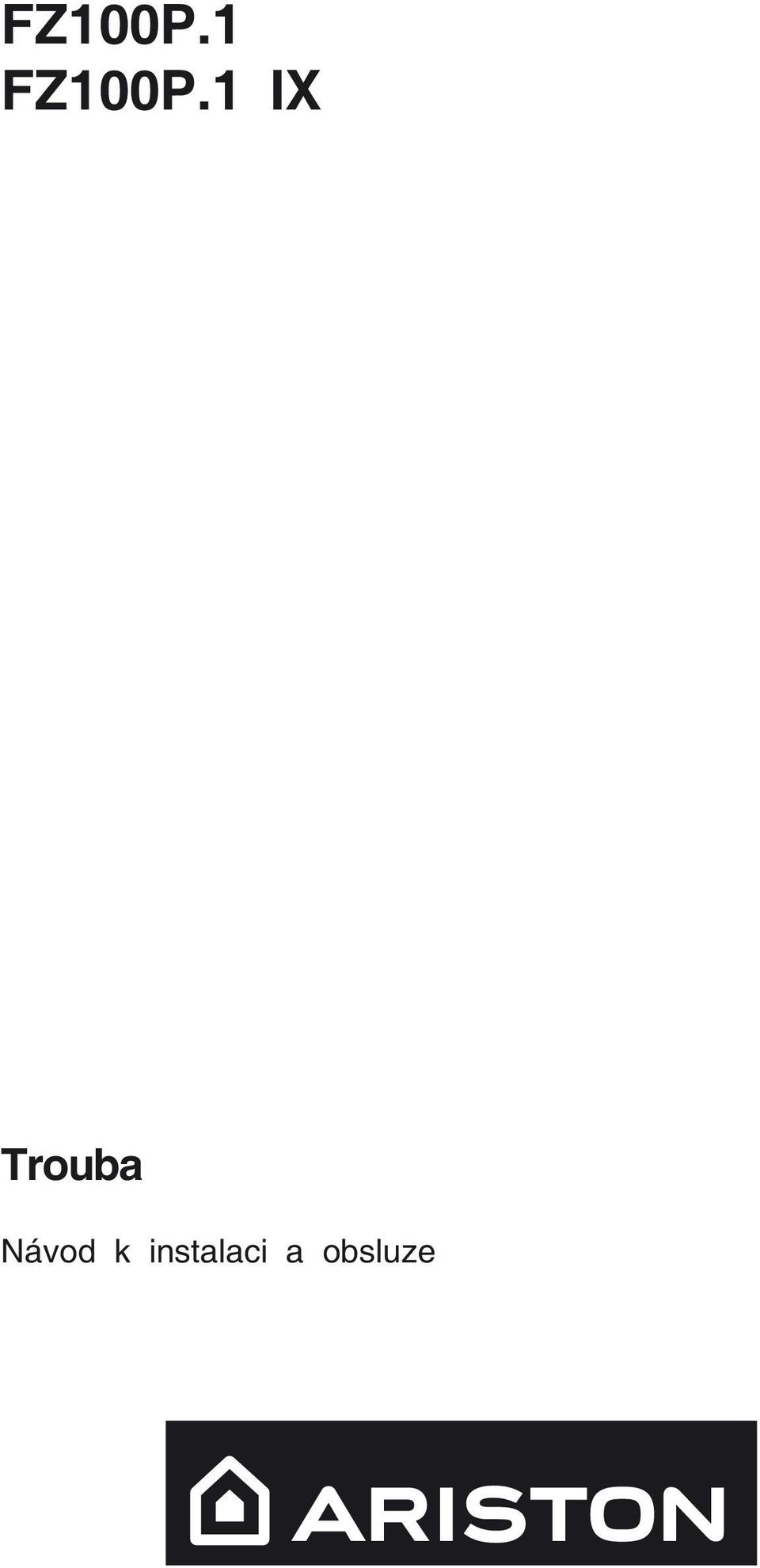

1 FZ100P.1 FZ100P.1 IX Trouba Návod k instalaci a obsluze

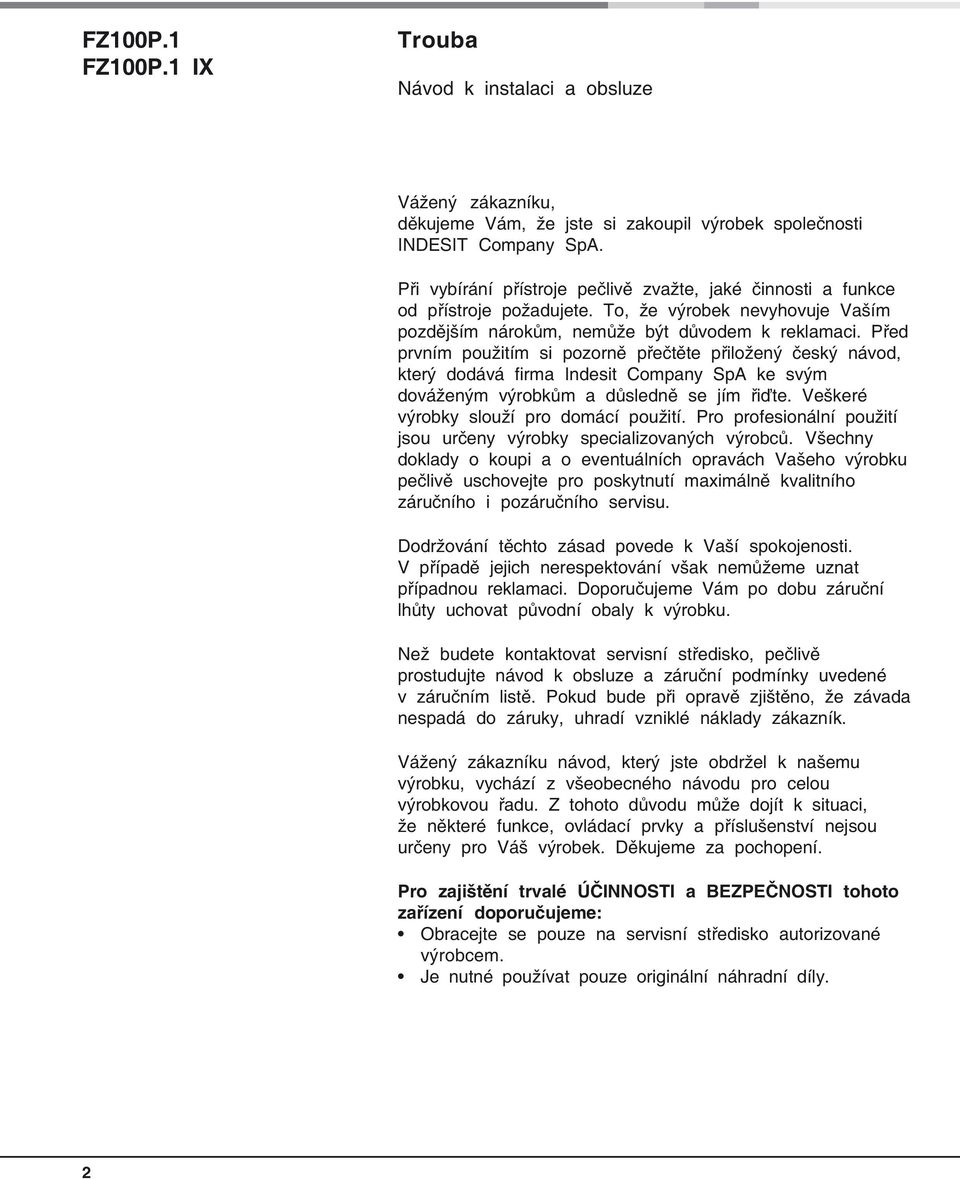

2 FZ100P.1 FZ100P.1 IX Trouba Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti INDESIT Company SpA. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Indesit Company SpA ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé ÚČINNOSTI a BEZPEČNOSTI tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Je nutné používat pouze originální náhradní díly. 2

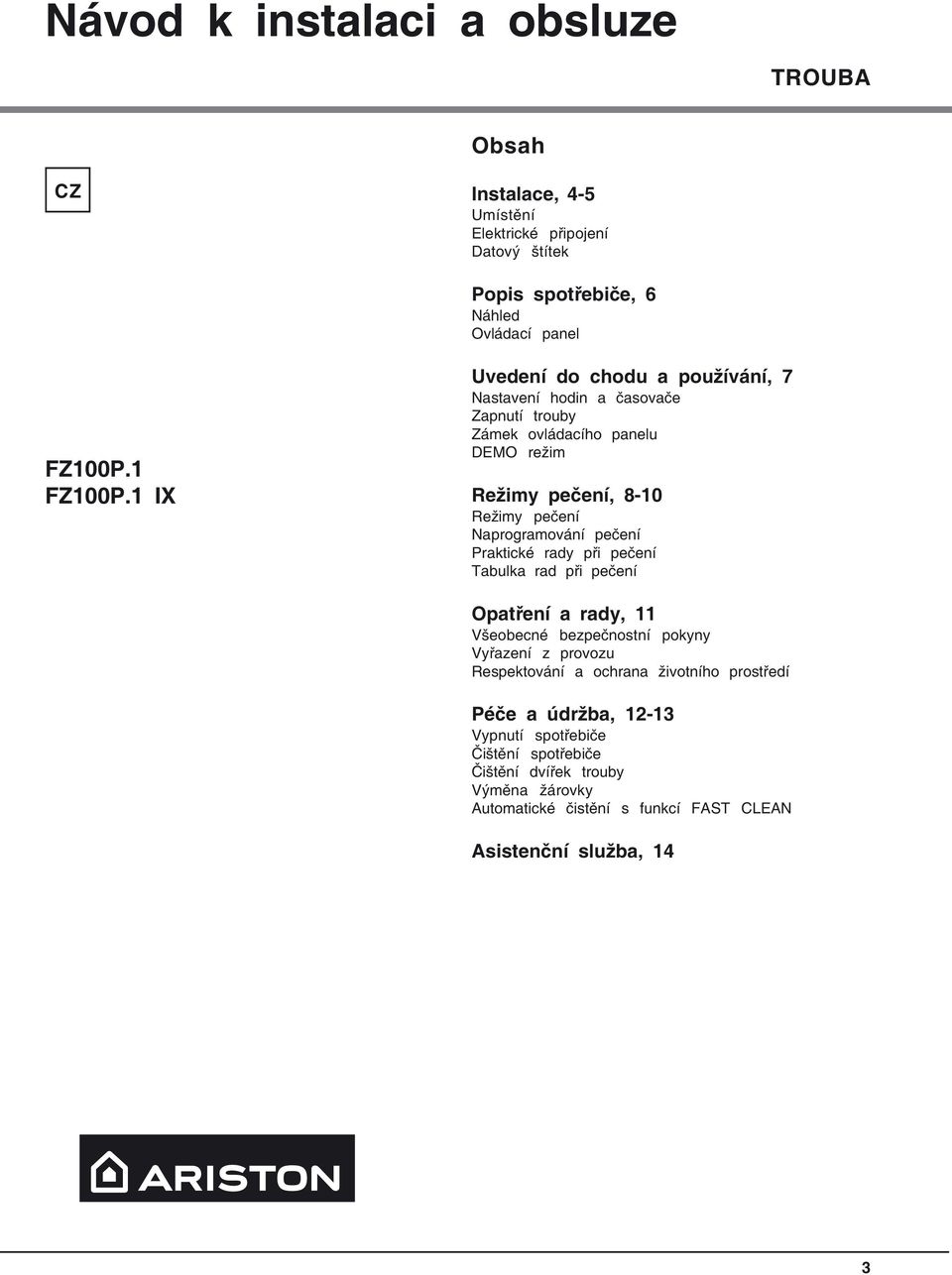

3 Návod k instalaci a obsluze TROUBA Obsah CZ Instalace, 4-5 Umístění Elektrické připojení Datový štítek Popis spotřebiče, 6 Náhled Ovládací panel FZ100P.1 FZ100P.1 IX Uvedení do chodu a používání, 7 Nastavení hodin a časovače Zapnutí trouby Zámek ovládacího panelu DEMO režim Režimy pečení, 8-10 Režimy pečení Naprogramování pečení Praktické rady při pečení Tabulka rad při pečení Opatření a rady, 11 Všeobecné bezpečnostní pokyny Vyřazení z provozu Respektování a ochrana životního prostředí Péče a údržba, Vypnutí spotřebiče Čištění spotřebiče Čištění dvířek trouby Výměna žárovky Automatické čistění s funkcí FAST CLEAN Asistenční služba, 14 3

4 Instalace! Před uvedením spotřebiče do provozu si pečlivě přečtěte tento návod. Jsou v něm uvedeny pokyny pro bezpečné používání, instalaci a údržbu spotřebiče.! Uschovejte tento návod pro další použití. V případě prodeje spotřebiče jej předejte novému majiteli. Ventilace Abyste zajistili správnou ventilaci spotřebiče, musí být odstraněna zadní stěna kuchyňského nábytku. Aby se docílilo správné instalace, doporučujeme usadit troubu na dvě dřevěné lišty, nebo ji usadit na zcela rovný povrch o rozměrech alespoň mm (viz nákres). Umístění! Nenechávejte obalové součástky v dosahu dětí. Mohly by jim zaskočit v ústech nebo způsobit dušení. (viz Opatření a rady) 560 mm. 45 mm.! Spotřebič musí být nainstalovaný kvalifikovanou osobou v souladu s danými předpisy. Nesprávná instalace může způsobit újmu lidem, zvířatům nebo může poškodit majetek. Vestavění Abyste zajistili správný chod spotřebiče, je nutné použití vhodného kuchyňského nábytku. Plochy, které se dotýkají trouby musí být vyrobeny ze žáruvzdorného materiálu. Nábytek s vnější vrstvou z lepenky musí být spojený lepidlem, které snese teploty vyšší než 100 C. Aby bylo možné nainstalovat troubu pod pult (viz nákres) a do kuchyňské linky, je nutné aby měl nábytek následující rozměry: Vycentrování a upevnění Umístěte 4 podložky na bočních stěnách trouby do souladu s bočními otvory na obvodu rámu. Přizpůsobte podložky šířce boční stěny nábytku, tak jak je níže znázorněno: šířka 20 mm: odstraňte odnímatelnou část podložky (viz nákres). šířka 18 mm: použijte první drážku, která je již nastavená od výrobce (viz nákres). 595 mm. 5 mm. 23 mm. 567 mm. 45 mm. 558 mm. 593 mm. šířka 16 mm: použijte druhou drážku (viz nákres). 595 mm. 545 mm. 24 mm.! Nainstalovaný spotřebič již nesmí přijít do kontaktu s elektrickými součástkami. Údaje o spotřebě spotřebiče uvedené na jeho datovém štítku byly vypočítány speciálně pro tento typ instalace. Připevněte spotřebič ke kuchyňskému nábytku tak, že otevřete dvířka trouby a troubu připevníte čtyřmi vruty, které zašroubujete do čtyř otvorů ve vnějším rámu.! Veškeré části, které zaručují bezpečnou instalaci spotřebiče nesmí být možno odmontovat bez použití příslušného nářadí. 4

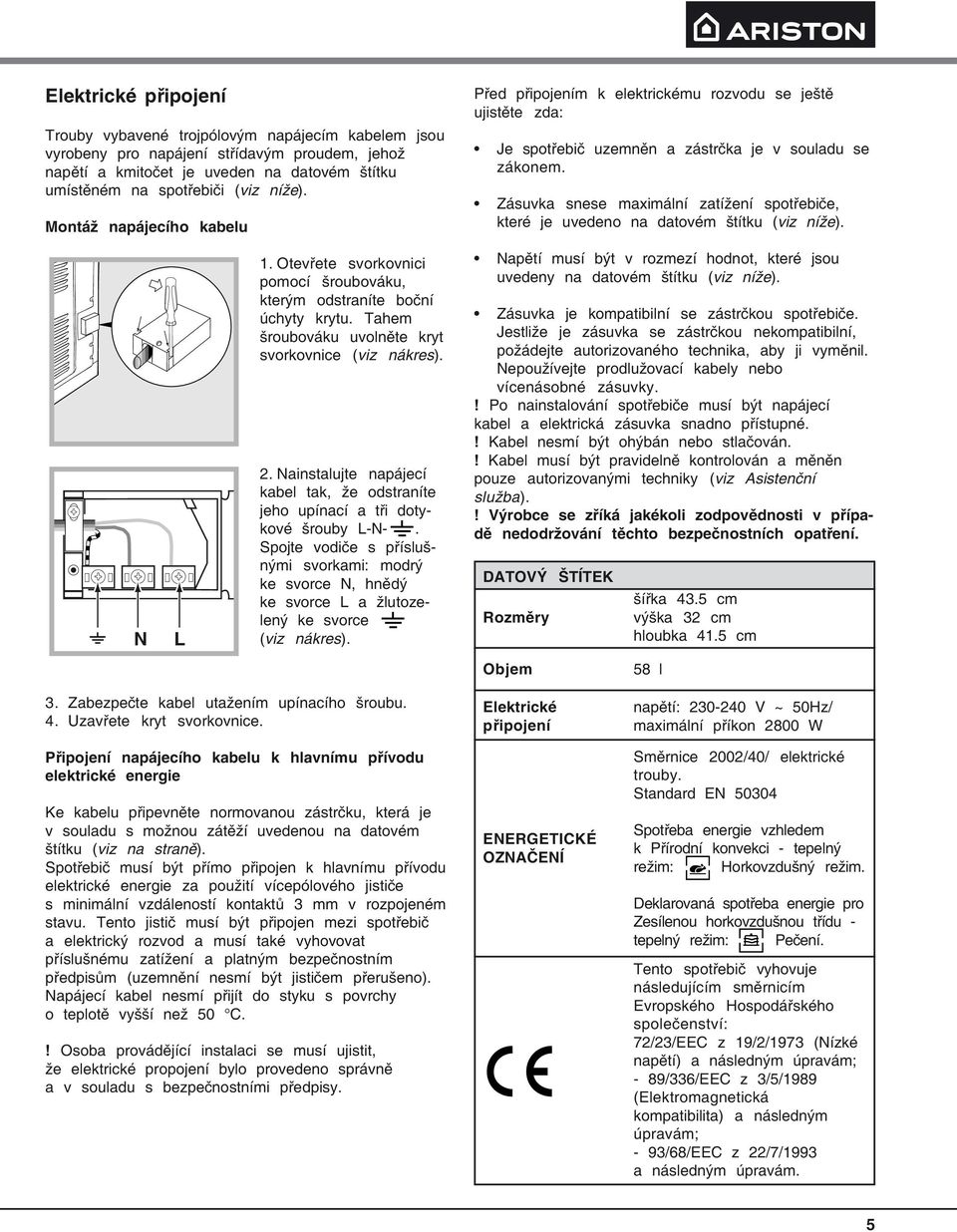

5 Elektrické připojení Trouby vybavené trojpólovým napájecím kabelem jsou vyrobeny pro napájení střídavým proudem, jehož napětí a kmitočet je uveden na datovém štítku umístěném na spotřebiči (viz níže). Montáž napájecího kabelu Před připojením k elektrickému rozvodu se ještě ujistěte zda: Je spotřebič uzemněn a zástrčka je v souladu se zákonem. Zásuvka snese maximální zatížení spotřebiče, které je uvedeno na datovém štítku (viz níže). N L 1. Otevřete svorkovnici pomocí šroubováku, kterým odstraníte boční úchyty krytu. Tahem šroubováku uvolněte kryt svorkovnice (viz nákres). 2. Nainstalujte napájecí kabel tak, že odstraníte jeho upínací a tři dotykové šrouby L-N-. Spojte vodiče s příslušnými svorkami: modrý ke svorce N, hnědý ke svorce L a žlutozelený ke svorce (viz nákres). Napětí musí být v rozmezí hodnot, které jsou uvedeny na datovém štítku (viz níže). Zásuvka je kompatibilní se zástrčkou spotřebiče. Jestliže je zásuvka se zástrčkou nekompatibilní, požádejte autorizovaného technika, aby ji vyměnil. Nepoužívejte prodlužovací kabely nebo vícenásobné zásuvky.! Po nainstalování spotřebiče musí být napájecí kabel a elektrická zásuvka snadno přístupné.! Kabel nesmí být ohýbán nebo stlačován.! Kabel musí být pravidelně kontrolován a měněn pouze autorizovanými techniky (viz Asistenční služba).! Výrobce se zříká jakékoli zodpovědnosti v případě nedodržování těchto bezpečnostních opatření. DATOVÝ ŠTÍTEK Rozměry šířka 43.5 cm výška 32 cm hloubka 41.5 cm Objem 58 l 3. Zabezpečte kabel utažením upínacího šroubu. 4. Uzavřete kryt svorkovnice. Připojení napájecího kabelu k hlavnímu přívodu elektrické energie Ke kabelu připevněte normovanou zástrčku, která je v souladu s možnou zátěží uvedenou na datovém štítku (viz na straně). Spotřebič musí být přímo připojen k hlavnímu přívodu elektrické energie za použití vícepólového jističe s minimální vzdáleností kontaktů 3 mm v rozpojeném stavu. Tento jistič musí být připojen mezi spotřebič a elektrický rozvod a musí také vyhovovat příslušnému zatížení a platným bezpečnostním předpisům (uzemnění nesmí být jističem přerušeno). Napájecí kabel nesmí přijít do styku s povrchy o teplotě vyšší než 50 C.! Osoba provádějící instalaci se musí ujistit, že elektrické propojení bylo provedeno správně a v souladu s bezpečnostními předpisy. Elektrické připojení ENERGETICKÉ OZNAČENÍ napětí: V ~ 50Hz/ maximální příkon 2800 W Směrnice 2002/40/ elektrické trouby. Standard EN Spotřeba energie vzhledem k Přírodní konvekci - tepelný režim: Horkovzdušný režim. Deklarovaná spotřeba energie pro Zesílenou horkovzdušnou třídu - tepelný režim: Pečení. Tento spotřebič vyhovuje následujícím směrnicím Evropského Hospodářského společenství: 72/23/EEC z 19/2/1973 (Nízké napětí) a následným úpravám; - 89/336/EEC z 3/5/1989 (Elektromagnetická kompatibilita) a následným úpravám; - 93/68/EEC z 22/7/1993 a následným úpravám. 5

6 Popis spotřebiče Náhled Ovládací panel PEČÍCÍ rošt PEČÍCÍ PLECH KLUZNICE pro posunování plechu pozice 5 pozice 4 pozice 3 pozice 2 pozice 1 Ovládací panel Displej pro HODINY a DOBU VAŘENÍ Nastavení HODIN a DOBY VAŘENÍ START ZAPNUTÍ OVLÁDACÍHO PANELU STOP RYCHLÉ ČIŠTĚNÍ Ukazatel ZAMKNUTÍ DVÍŘEK Nastavení TEPLOTY Displej pro TEPLOTU Nastavení ČASOVÉHO SPÍNAČE VÝBĚR REŽIMŮ PEČENÍ Programování UKONČENÍ DOBY VAŘENÍ nebo UKONČENÍ RYCHLÉHO ČIŠTĚNÍ Indikační kontrolky AKTUÁLNÍ TEPLOTY PŘEDEHŘÍVÁNÍ Nastavení HODIN Programování DOBY VAŘENÍ nebo TRVÁNÍ RYCHLÉHO ČIŠTĚNÍ 6

7 Uvedení do chodu a používání! Při prvním použití spotřebiče rozehřejte prázdnou troubu se zavřenými dvířky na její maximální teplotu po dobu nejméně půl hodiny. Předtím než vypnete troubu a otevřete její dvířka, zajistěte v místnosti správnou ventilaci. Spotřebič může vydávat mírně nepříjemný zápach, což způsobuje hoření ochranných látek, které byly použity během výroby.! Zámek ovládacího panelu a DEMO režim se dají aktivovat/deaktivovat, i když je ovládací panel vypnutý. Zámek ovládacího panelu Pro zamknutí ovládacích tlačítek stiskněte a po dobu 5 sekund. Zazní zvonek a displej TEPLOTY zobrazí r-0. Stiskněte znovu pro odemknutí tlačítek. Symbol STOP zůstane vždy aktivovaný. DEMO režim Trouba může pracovat v DEMO režimu: všechny ohřívací částice jsou deaktivovány a ovládací tlačítka zůstanou v provozu. Pro spuštění DEMO režimu, stiskněte současně,, a Zazní zvonek a dva displeje ukáží demo on. Stiskněte znovu pro deaktivaci DEMO režimu: zazní zvonek a dva displeje ukážou demo off. Nastavení hodin a časovače Po zapojení spotřebiče do hlavního přívodu elektrické energie nebo po výpadku proudu, obr. začne blikat. Pro nastavení času: 1. stiskněte 2. nastavte požadovaný čas použitím + a - na levé straně ovládacího panelu 3. stiskněte znovu 4. nastavte minuty s použitím + a - na levé straně ovládacího panelu Pro jakékoli změny zapněte ovládací panel stisknutím, potom stiskněte a řiďte se kroky uvedenými výše. Časovač pracuje v minutách: po vypršení zvoleného času začne budík zvonit. Po jedné minutě nebo po stisknutí jakéhokoli tlačítka se budík automaticky vypne. Pro nastavení časovače stiskněte tlačítko a opakujte kroky pro nastavení hodin. Ikona Vás bude upozorňovat, že je časovač spuštěn.! Časovač nezapíná nebo nevypíná troubu. Zapnutí trouby 1. Stiskněte pro zapnutí ovládacího panelu. 2. Stiskněte symbol požadovaného režimu pečení. Displeje zobrazí čas a teplotu vybraného režimu pečení. 3. Stiskněte tlačítko START. 4. Trouba spustí zahřívací fázi, a ukazatel aktuální zahřívací teploty zčervená. Teplota může být změněna tisknutím + a - na pravé straně ovládacího panelu. 5. Po předehřátí zazvoní budík a všechny ukazatele aktuální zahřívací teploty se zapnou: vložte jídlo do trouby. 6. Během pečení můžete provádět následující: - měnit teplotu tisknutím + a - na pravé straně ovládacího panelu - nastavovat dobu pečení (viz Režimy pečení) - stisknout tlačítko STOP pro zastavení pečení. 7. Po dvou hodinách se trouba automaticky vypne: z bezpečnostních důvodů je tato výchozí hodnota nastavena pro všechny režimy pečení. Doba pečení může být změněna (viz Režimy pečení). 8. V případě výpadku elektrického proudu, byla-li trouba v provozu, automatický systém umístěný uvnitř spotřebiče obnoví a bude dále pokračovat v režimu pečení, od místa, kdy došlo k přerušení. Teplota však nesmí klesnout pod určitou hodnotu. Naprogramované režimy pečení, které před výpadkem nezačaly, nebudou obnoveny a musí být naprogramovány znovu.! Při režimech RYCHLÉ PEČENÍ a BARBECUE nedochází k předehřívání.! Nikdy nevkládejte předměty přímo na dno trouby. Tím zabráníte poškození smaltované vrstvy.! Nádoby na pečení umisťujte vždy do připravených roštů Ventilace chlazení Za účelem ochlazení vnější teploty trouby ochlazuje ventilátor vzduch mezi ovládacím panelem a dvířky trouby. Při režimu RYCHLÉHO PEČENÍ se ventilátor automaticky spouští po deseti minutách. Při režimu PEČENÍ se ventilátor spouští pouze tehdy, je-li trouba horká. Na začátku režimu RYCHLÉHO ČIŠTĚNÍ pracuje ventilátor na nízké otáčky.! Po skončení pečení zůstává ventilátor stále v provozu, dokud není trouba dostatečně ochlazena. Osvětlení trouby Když je trouba vypnutá, můžete světýlko kdykoliv zapnout otevření dvířek trouby. 7

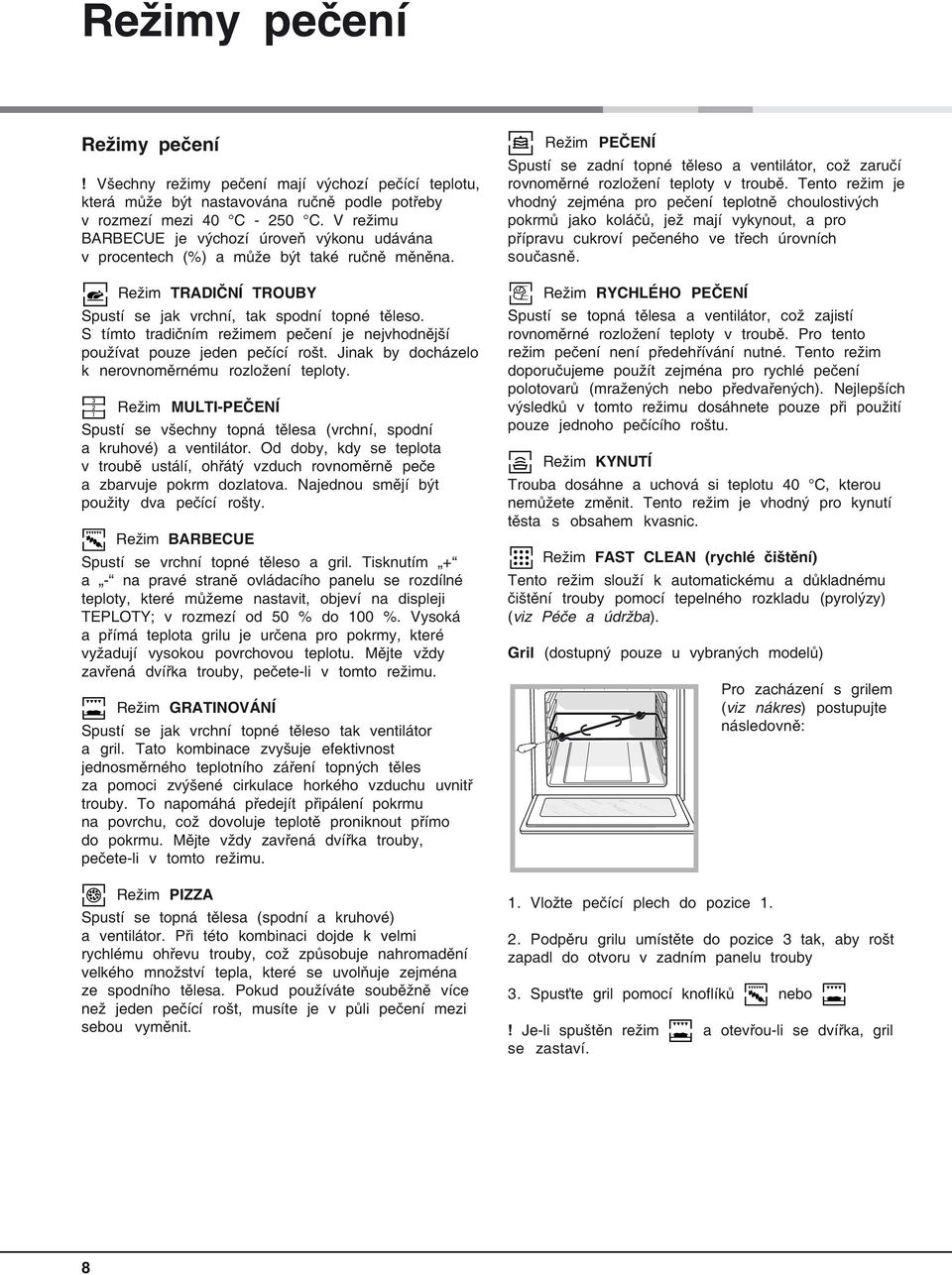

8 Režimy pečení Režimy pečení! Všechny režimy pečení mají výchozí pečící teplotu, která může být nastavována ručně podle potřeby v rozmezí mezi 40 C C. V režimu BARBECUE je výchozí úroveň výkonu udávána v procentech (%) a může být také ručně měněna. Režim TRADIČNÍ TROUBY Spustí se jak vrchní, tak spodní topné těleso. S tímto tradičním režimem pečení je nejvhodnější používat pouze jeden pečící rošt. Jinak by docházelo k nerovnoměrnému rozložení teploty. Režim MULTI-PEČENÍ Spustí se všechny topná tělesa (vrchní, spodní a kruhové) a ventilátor. Od doby, kdy se teplota v troubě ustálí, ohřátý vzduch rovnoměrně peče a zbarvuje pokrm dozlatova. Najednou smějí být použity dva pečící rošty. Režim BARBECUE Spustí se vrchní topné těleso a gril. Tisknutím + a - na pravé straně ovládacího panelu se rozdílné teploty, které můžeme nastavit, objeví na displeji TEPLOTY; v rozmezí od 50 % do 100 %. Vysoká a přímá teplota grilu je určena pro pokrmy, které vyžadují vysokou povrchovou teplotu. Mějte vždy zavřená dvířka trouby, pečete-li v tomto režimu. Režim GRATINOVÁNÍ Spustí se jak vrchní topné těleso tak ventilátor a gril. Tato kombinace zvyšuje efektivnost jednosměrného teplotního záření topných těles za pomoci zvýšené cirkulace horkého vzduchu uvnitř trouby. To napomáhá předejít připálení pokrmu na povrchu, což dovoluje teplotě proniknout přímo do pokrmu. Mějte vždy zavřená dvířka trouby, pečete-li v tomto režimu. Režim PIZZA Spustí se topná tělesa (spodní a kruhové) a ventilátor. Při této kombinaci dojde k velmi rychlému ohřevu trouby, což způsobuje nahromadění velkého množství tepla, které se uvolňuje zejména ze spodního tělesa. Pokud používáte souběžně více než jeden pečící rošt, musíte je v půli pečení mezi sebou vyměnit. Režim PEČENÍ Spustí se zadní topné těleso a ventilátor, což zaručí rovnoměrné rozložení teploty v troubě. Tento režim je vhodný zejména pro pečení teplotně choulostivých pokrmů jako koláčů, jež mají vykynout, a pro přípravu cukroví pečeného ve třech úrovních současně. Režim RYCHLÉHO PEČENÍ Spustí se topná tělesa a ventilátor, což zajistí rovnoměrné rozložení teploty v troubě. Pro tento režim pečení není předehřívání nutné. Tento režim doporučujeme použít zejména pro rychlé pečení polotovarů (mražených nebo předvařených). Nejlepších výsledků v tomto režimu dosáhnete pouze při použití pouze jednoho pečícího roštu. Režim KYNUTÍ Trouba dosáhne a uchová si teplotu 40 C, kterou nemůžete změnit. Tento režim je vhodný pro kynutí těsta s obsahem kvasnic. Režim FAST CLEAN (rychlé čištění) Tento režim slouží k automatickému a důkladnému čištění trouby pomocí tepelného rozkladu (pyrolýzy) (viz Péče a údržba). Gril (dostupný pouze u vybraných modelů) 1. Vložte pečící plech do pozice 1. Pro zacházení s grilem (viz nákres) postupujte následovně: 2. Podpěru grilu umístěte do pozice 3 tak, aby rošt zapadl do otvoru v zadním panelu trouby 3. Spusťte gril pomocí knoflíků nebo! Je-li spuštěn režim a otevřou-li se dvířka, gril se zastaví. 8

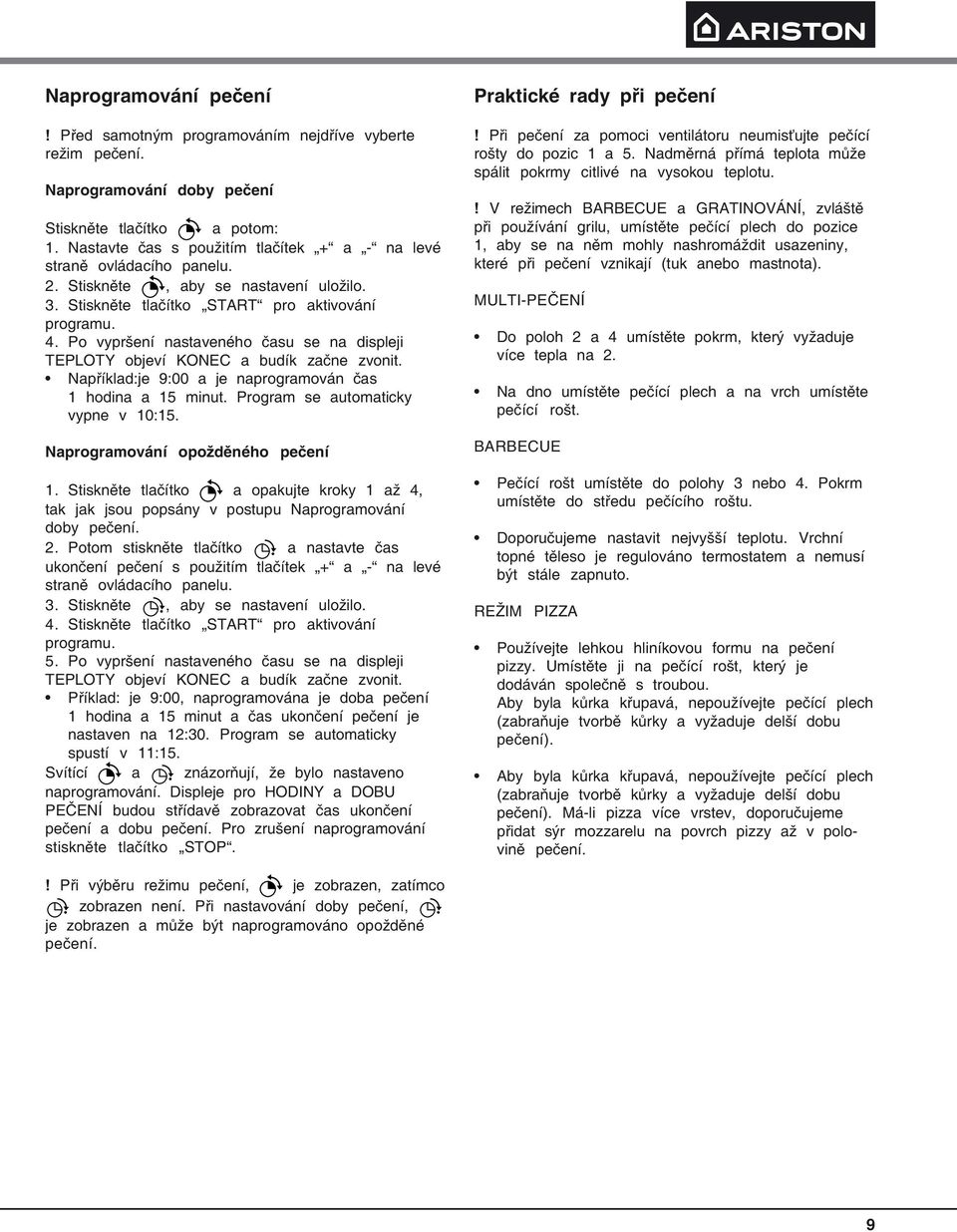

9 Naprogramování pečení! Před samotným programováním nejdříve vyberte režim pečení. Naprogramování doby pečení Stiskněte tlačítko a potom: 1. Nastavte čas s použitím tlačítek + a - na levé straně ovládacího panelu. 2. Stiskněte, aby se nastavení uložilo. 3. Stiskněte tlačítko START pro aktivování programu. 4. Po vypršení nastaveného času se na displeji TEPLOTY objeví KONEC a budík začne zvonit. Například:je 9:00 a je naprogramován čas 1 hodina a 15 minut. Program se automaticky vypne v 10:15. Naprogramování opožděného pečení 1. Stiskněte tlačítko a opakujte kroky 1 až 4, tak jak jsou popsány v postupu Naprogramování doby pečení. 2. Potom stiskněte tlačítko a nastavte čas ukončení pečení s použitím tlačítek + a - na levé straně ovládacího panelu. 3. Stiskněte, aby se nastavení uložilo. 4. Stiskněte tlačítko START pro aktivování programu. 5. Po vypršení nastaveného času se na displeji TEPLOTY objeví KONEC a budík začne zvonit. Příklad: je 9:00, naprogramována je doba pečení 1 hodina a 15 minut a čas ukončení pečení je nastaven na 12:30. Program se automaticky spustí v 11:15. Svítící a znázorňují, že bylo nastaveno naprogramování. Displeje pro HODINY a DOBU PEČENÍ budou střídavě zobrazovat čas ukončení pečení a dobu pečení. Pro zrušení naprogramování stiskněte tlačítko STOP. Praktické rady při pečení! Při pečení za pomoci ventilátoru neumisťujte pečící rošty do pozic 1 a 5. Nadměrná přímá teplota může spálit pokrmy citlivé na vysokou teplotu.! V režimech BARBECUE a GRATINOVÁNÍ, zvláště při používání grilu, umístěte pečící plech do pozice 1, aby se na něm mohly nashromáždit usazeniny, které při pečení vznikají (tuk anebo mastnota). MULTI-PEČENÍ Do poloh 2 a 4 umístěte pokrm, který vyžaduje více tepla na 2. Na dno umístěte pečící plech a na vrch umístěte pečící rošt. BARBECUE Pečící rošt umístěte do polohy 3 nebo 4. Pokrm umístěte do středu pečícího roštu. Doporučujeme nastavit nejvyšší teplotu. Vrchní topné těleso je regulováno termostatem a nemusí být stále zapnuto. REŽIM PIZZA Používejte lehkou hliníkovou formu na pečení pizzy. Umístěte ji na pečící rošt, který je dodáván společně s troubou. Aby byla kůrka křupavá, nepoužívejte pečící plech (zabraňuje tvorbě kůrky a vyžaduje delší dobu pečení). Aby byla kůrka křupavá, nepoužívejte pečící plech (zabraňuje tvorbě kůrky a vyžaduje delší dobu pečení). Má-li pizza více vrstev, doporučujeme přidat sýr mozzarelu na povrch pizzy až v polovině pečení.! Při výběru režimu pečení, je zobrazen, zatímco zobrazen není. Při nastavování doby pečení, je zobrazen a může být naprogramováno opožděné pečení. 9

10 Tabulka doporučení pro vaření Režimy Pokrm Hmotnost Pozice Čas předehří- Doporučená Čas pečení pečení (v kg) roštu vání (v min) teplota (minuty) Horkovzdušná trouba Kachna Pečené telecí nebo hovězí Pečené vepřové Sušenky (jemné pečivo) Koláče Pizza Lasagne Jehněčí Pečené kuře + brambory Makrela Multi-pečení Švestkový koláč Sněhové pečivo (2 úrovně) Sušenky (2 úrovně) Piškot (1 úroveň) Piškot (2 úrovně) Koláč Platýz a sépie % Chobotnice a garnáty % 8-10 Sépie % Filé z tresky % Grilovaná zelenina % Telecí steaky % Barbecue Uzenky % Hamburgery % Makrely % Sendviče (nebo toasty) 4-6 ks 4-100% 3-5 S grilem (je-li zahrnut) Telecí na roštu % Kuře na roštu % Jehněčí na roštu % Gratinování Grilované kuře Sépie S grilem (je-li zahrnut) Telecí na roštu Jehněčí na roštu Kuře na roštu brambory (pečené) Pizza Režim Pizza Pečené telecí nebo hovězí Kuře Koláče Ovocný dort Švestkový koláč Piškot Plněné omelety Trouba Malé koláče (2 úrovně) Sýrové pečivo (2 úrovně) Sněhové pečivo (3 úrovně) Sušenky (3 úrovně) Cukroví (3 úrovně) Mražené pokrmy Pizza Pirohy se zeleninou a krevetami Špenátový piroh Placky Lasagne Rychlé pečení Španělské ptáčky Kuřecí stripsy Předvařené pokrmy Kuřecí křidélka Čerstvé pokrmy Sušenky (jemné pečivo) Švestkový koláč Sýrové pečivo Kynutí těsta s kvasnicemi nebo Kynutí s kypřícím práškem (briošky. chléb. cukrové pečivo. croissanty. atp.) 10

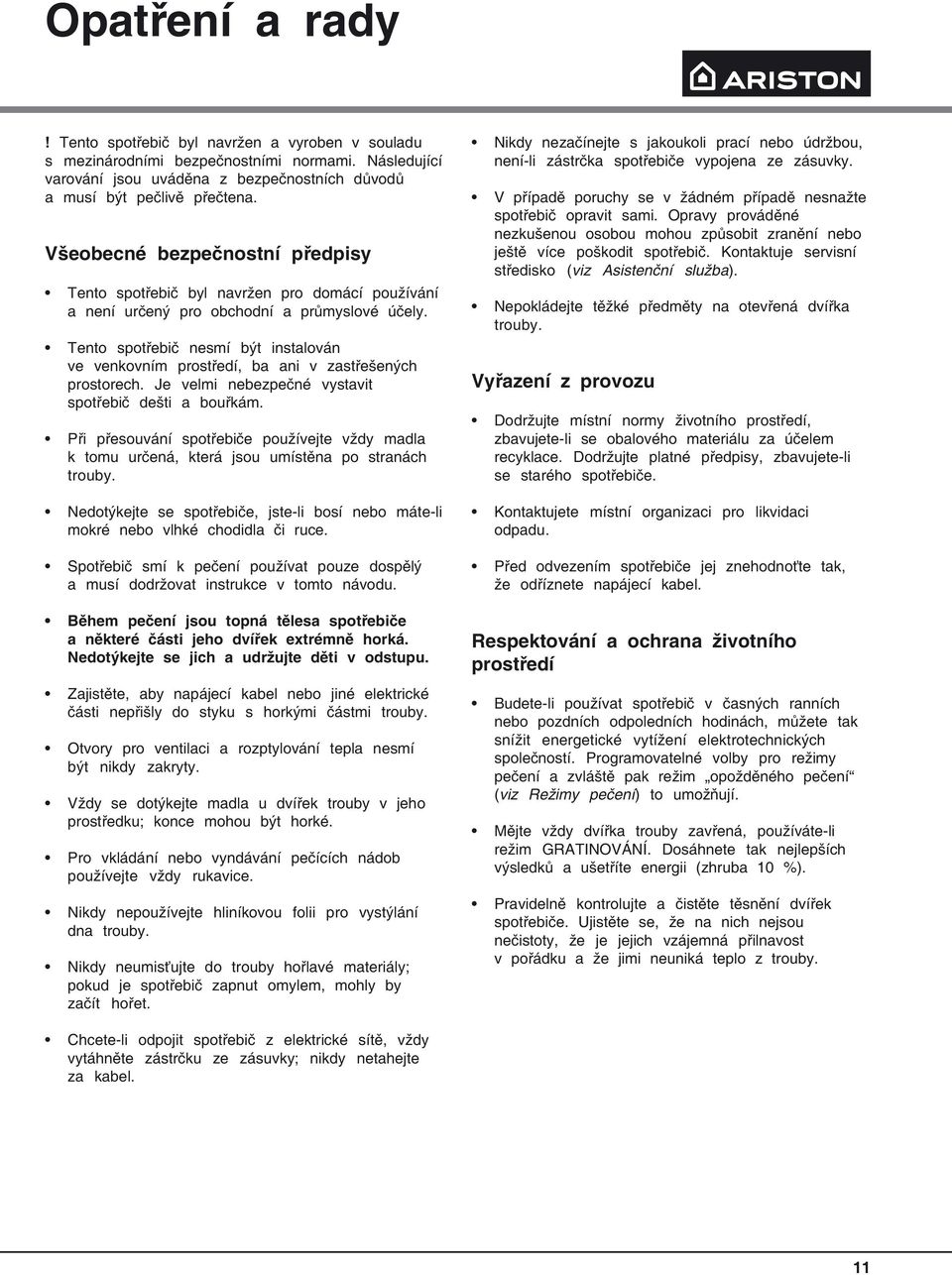

11 Opatření a rady! Tento spotřebič byl navržen a vyroben v souladu s mezinárodními bezpečnostními normami. Následující varování jsou uváděna z bezpečnostních důvodů a musí být pečlivě přečtena. Všeobecné bezpečnostní předpisy Tento spotřebič byl navržen pro domácí používání a není určený pro obchodní a průmyslové účely. Tento spotřebič nesmí být instalován ve venkovním prostředí, ba ani v zastřešených prostorech. Je velmi nebezpečné vystavit spotřebič dešti a bouřkám. Při přesouvání spotřebiče používejte vždy madla k tomu určená, která jsou umístěna po stranách trouby. Nedotýkejte se spotřebiče, jste-li bosí nebo máte-li mokré nebo vlhké chodidla či ruce. Spotřebič smí k pečení používat pouze dospělý a musí dodržovat instrukce v tomto návodu. Během pečení jsou topná tělesa spotřebiče a některé části jeho dvířek extrémně horká. Nedotýkejte se jich a udržujte děti v odstupu. Zajistěte, aby napájecí kabel nebo jiné elektrické části nepřišly do styku s horkými částmi trouby. Otvory pro ventilaci a rozptylování tepla nesmí být nikdy zakryty. Vždy se dotýkejte madla u dvířek trouby v jeho prostředku; konce mohou být horké. Pro vkládání nebo vyndávání pečících nádob používejte vždy rukavice. Nikdy nepoužívejte hliníkovou folii pro vystýlání dna trouby. Nikdy neumisťujte do trouby hořlavé materiály; pokud je spotřebič zapnut omylem, mohly by začít hořet. Nikdy nezačínejte s jakoukoli prací nebo údržbou, není-li zástrčka spotřebiče vypojena ze zásuvky. V případě poruchy se v žádném případě nesnažte spotřebič opravit sami. Opravy prováděné nezkušenou osobou mohou způsobit zranění nebo ještě více poškodit spotřebič. Kontaktuje servisní středisko (viz Asistenční služba). Nepokládejte těžké předměty na otevřená dvířka trouby. Vyřazení z provozu Dodržujte místní normy životního prostředí, zbavujete-li se obalového materiálu za účelem recyklace. Dodržujte platné předpisy, zbavujete-li se starého spotřebiče. Kontaktujete místní organizaci pro likvidaci odpadu. Před odvezením spotřebiče jej znehodnoťte tak, že odříznete napájecí kabel. Respektování a ochrana životního prostředí Budete-li používat spotřebič v časných ranních nebo pozdních odpoledních hodinách, můžete tak snížit energetické vytížení elektrotechnických společností. Programovatelné volby pro režimy pečení a zvláště pak režim opožděného pečení (viz Režimy pečení) to umožňují. Mějte vždy dvířka trouby zavřená, používáte-li režim GRATINOVÁNÍ. Dosáhnete tak nejlepších výsledků a ušetříte energii (zhruba 10 %). Pravidelně kontrolujte a čistěte těsnění dvířek spotřebiče. Ujistěte se, že na nich nejsou nečistoty, že je jejich vzájemná přilnavost v pořádku a že jimi neuniká teplo z trouby. Chcete-li odpojit spotřebič z elektrické sítě, vždy vytáhněte zástrčku ze zásuvky; nikdy netahejte za kabel. 11

12 Péče a údržba Vypnutí spotřebiče Před jakoukoli údržbou odpojte spotřebič z elektrické sítě. Čištění spotřebiče Vnější nerezové nebo smaltované části a gumové těsnění by měly být čištěny pouze houbičkou a teplou vodou s neutrálním mýdlem. Pokud jsou nečistoty špatně odstranitelné, použijte specifických prostředků. Po umytí důkladně otřete a osušte spotřebič. Nepoužívejte brusných nebo leptavých prostředků. Nejvhodnější by bylo vyčistit vnitřek trouby po každém pečení, když je ještě vlažný. Použijte horkou vodu a saponát, otřete a osušte spotřebič jemným hadrem. Nepoužívejte brusných výrobků. Příslušenství je možno mýt jako běžné nádobí (dokonce v myčce) Kontrola těsnění Těsnění dvířek trouby kontrolujte pravidelně. Pokud jsou poškozená, kontaktujte nejbližší poprodejní servis (viz Asistenční služba). Používání trouby bez opětovného utěsnění dvířek se nedoporučuje. Výměna žárovky Vyměňujeme žárovku: Prostor trouby Těsnění Skleněná dvířka Žárovka Čištění dvířek trouby Dvířka čistěte houbičkou a jemným čistícím prostředkem a poté je osušte jemným hadrem. Abyste mohli dvířka vyčistit důkladněji, můžete je vyjmout. 1. Odšroubujte skleněný kryt žárovky. 2. Vyšroubujte žárovku a nahraďte ji novou žárovkou stejného typu: Výkon 25 W, závit E 14 Našroubujte skleněný kryt (viz nákres). 1. Otevřete dvířka úplně (viz nákres). 2. Nadzdvihněte malé páčky umístěné na dvou pantech a otočte je; (viz nákres); 3. Uchopte dvířka na obou bočních stranách a zavřete je přibližně do půlky. Uvolněte dvířka zmáčknutím svorek F, poté táhněte dvířka směrem k sobě, čímž je uvolníte (viz nákres). Dvířka vrátíte zpět tak, že postup zopakujete pozpátku. 12

13 Automatické čištění pomocí funkce FAST CLEAN Při režimu FAST CLEAN dosahuje teplota uvnitř trouby hodnoty 500 ÚC. Proces pyrolýzy je aktivován a vypaluje všechny nečistoty a mastnotu od pokrmů. Během automatického procesu čištění udržujte děti v dostatečné vzdálenosti od spotřebiče. Povrch spotřebiče se může totiž nadměrně zahřát. Některé částečky se mohou uvnitř trouby vznítit, což způsobuje samovolný proces spalování. Toho se však nemusíte obávat, je to normální a bezrizikový proces. Před zahájením režimu FAST CLEAN čištění: Vlhkou houbičkou odstraňte větší usazeniny z vnitřku trouby. Nepoužívejte saponáty. Vyjměte veškeré příslušenství. Na rukojeť trouby nedávejte hadry na nádobí nebo chňapky na hrnce.! Je-li trouba příliš horká, pyrolýza se nemůže spustit. Počkejte, až trouba vychladne.! Režim se spustí pouze tehdy, jsou-li zavřena dvířka trouby. Pro zaktivování režimu FAST CLEAN stiskněte Vyberte požadovanou úroveň režimu FAST CLEAN úpravou tlačítek + a - na pravé straně ovládacího panelu. Režim FAST CLEAN má tři trvale přednastavené polohy, které nemohou být měněny: 1. Ekonomický (ECO): 1 hodina 2. Normální (NOR): 1 hodina a 30 minut 3. Intenzivní (INT): 2 hodiny Naprogramování opožděného čistění Stiskněte tlačítko a potom: 1. Nastavte čas s použitím tlačítek + a - na levé straně ovládacího panelu. 2. Stiskněte, aby se nastavení uložilo. 3. Stiskněte tlačítko START pro aktivování programu. 4. Po vypršení nastaveného času se na displeji TEPLOTY objeví KONEC a budík začne zvonit. Například: je 9:00, byl naprogramován ekonomický (ECO) režim FAST CLEANING: přednastavená doba je 1 hodina. Čas ukončení je nastaven na 12:30. Program se automaticky spustí v 11:30. Blikající a znázorňují, že bylo nastaveno naprogramování. Displeje pro HODINY a DOBU PEČENÍ budou střídavě zobrazovat čas ukončení režimu FAST CLEANING a dobu jeho trvání. Pro zrušení naprogramování stiskněte tlačítko STOP. Jakmile je cyklus automatického čištění ukončen Budete muset počkat, dokud se teplota uvnitř trouby dostatečně neochladí a pak teprve budete moct otevřít dvířka trouby. Na spodku a na stranách vaší trouby budou bílé prachové částečky, které odstraňte vlhkou houbou, jakmile trouba úplně vychladne. Na druhou stranu můžete v tomto případě dát přednost okamžitému pečení a využít toho, že je trouba zahřátá; v takovém případě mohou prachové částečky zůstat tam, kde jsou: neboť jsou naprosto neškodné a v žádném případě neovlivní pečení vašeho jídla. Rady pro bezpečnost Po dosáhnutí určité teploty se dvířka trouby automaticky zablokují. Objeví-li se porucha, topná tělesa se vypnou. Po zablokování dvířek již nemůžete měnit nastavení času cyklu, ukončení cyklu a časovače.! Teprve po zvolení režimu FAST CLEAN je možné začít s programováním. 13

14 Asistenční služba Varování: Spotřebič je vybaven automatickým diagnostickým systémem, který rozpoznává jakékoli poruchy. Poruchy bývají zobrazeny zprávou typu: ER, za kterou následují čísla. V případě poruchy volejte technický servis. Komunikace: sdělení zobrazené na displeji TEPLOTY model spotřebiče (Mod.) sériové číslo (S/N) Tyto informace naleznete na datovém štítku umístěném na spotřebiči, případně na obalu. 14

15 Poznámky 15

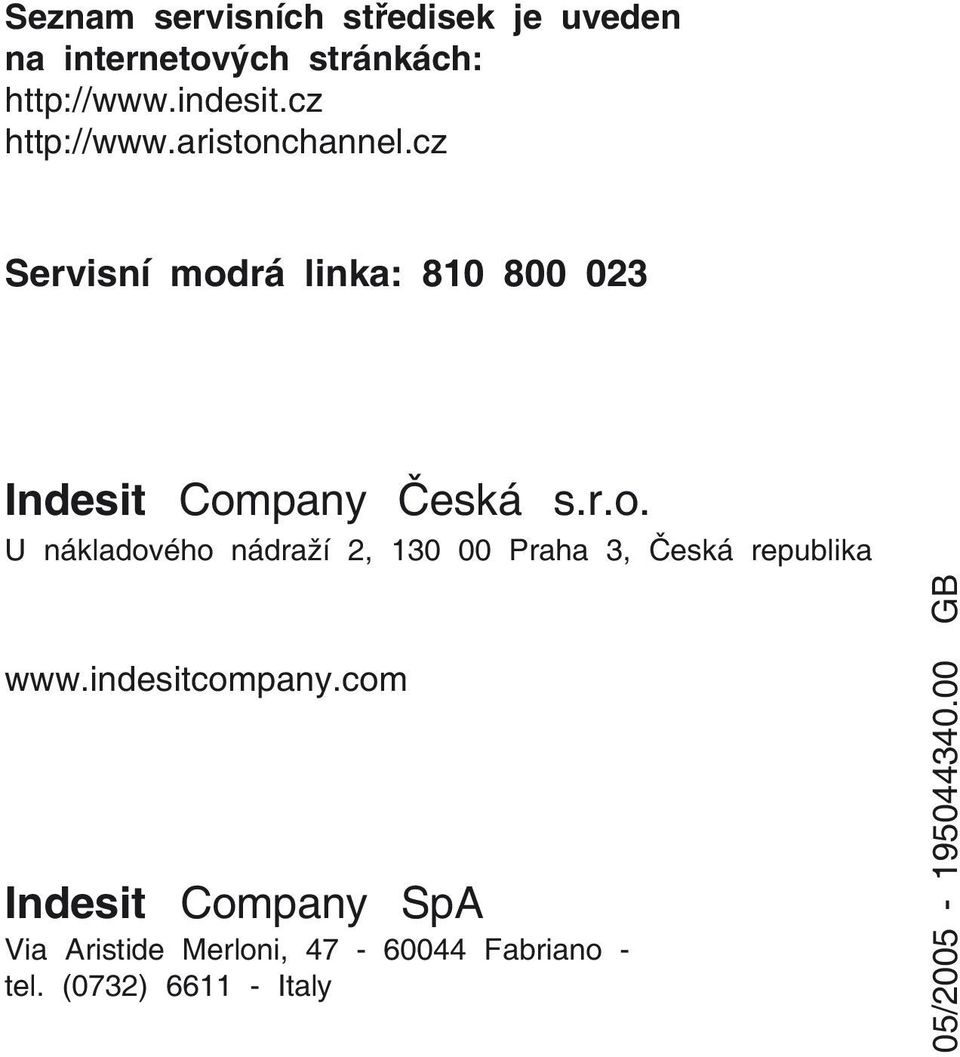

16 Seznam servisních středisek je uveden na internetových stránkách: Servisní modrá linka: Indesit Company Česká s.r.o. U nákladového nádraží 2, Praha 3, Česká republika Indesit Company SpA Via Aristide Merloni, Fabriano - tel. (0732) Italy 05/ GB
