1 VIESMANN VITOCELL-W Zásobníkový ohřívač vody pro nástěnné kotle Objem 0 až 400 litrů List technických údajů Obj. č. a ceny: viz ceník VITOCELL 0-W Zásobníkový ohřívač vody z oceli, se smaltováním Ceraprotect typ CUG podstavný, objem 0, a 0 litrů typ CVA umístěný vedle, objem, 0 a 300 litrů typ CVB umístěný vedle, objem 300 a 400 litrů (bivalentní, pro solární zařízení) VITOCELL 300-W Zásobníkový ohřívač vody z ušlechtilé nerezové oceli typ EVA umístěný vedle, objem a 0 litrů /3

2 Informace o výrobku Vitocell 0-W Výhodné pořizovací náklady spolehlivý v provozu. Cenově atraktivní zásobníkový ohřívač Vitocell 0-W se dodává barevně sladěný podstavný nebo vedle umístěný. Vitocell 0-W: Stručný přehled výhod Nádrž zásobníku s antikorozní úpravou, z oceli a s povrchovým smaltováním Ceraprotect. Dodatečná katodická ochrana v podobě hořčíkové anody; anodu napájenou elektrickým proudem lze objednat jako příslušenství. Ohřev celého objemu vody pomocí topné spirály, zavedené hluboko až na dno zásobníku. Nízké ztráty tepla díky vysoce efektivní celkové tepelné izolaci. Vitocell 0-W, typ CUG, podstavný. Vitocell 0-W, typ CVA, stacionární. Vitocell 0-W, typ CVB, stacionární, pro bivalentní provoz. C Topná spirála D Nádrž zásobníku s antikorozní úpravou, z oceli a se smaltováním Ceraprotect Vitocell 0-W, podstavný, typ CUG, a 0 l A Revizní a čisticí otvor B Vysoce efektivní celoobvodová tepelná izolace Informace o výrobku Vitocell 300-W Zásobníkový ohřívač vody pro vysoké nároky z vysoce legované ušlechtilé nerezové oceli. Vitocell 300-W, typ EVA, nabízí ve spojení s našimi plynovými nástěnnými přístroji vysoký komfort přípravy teplé vody jak z hlediska hospodárnosti, tak i z hygienického hlediska. 2 VIESMANN VITOCELL-W

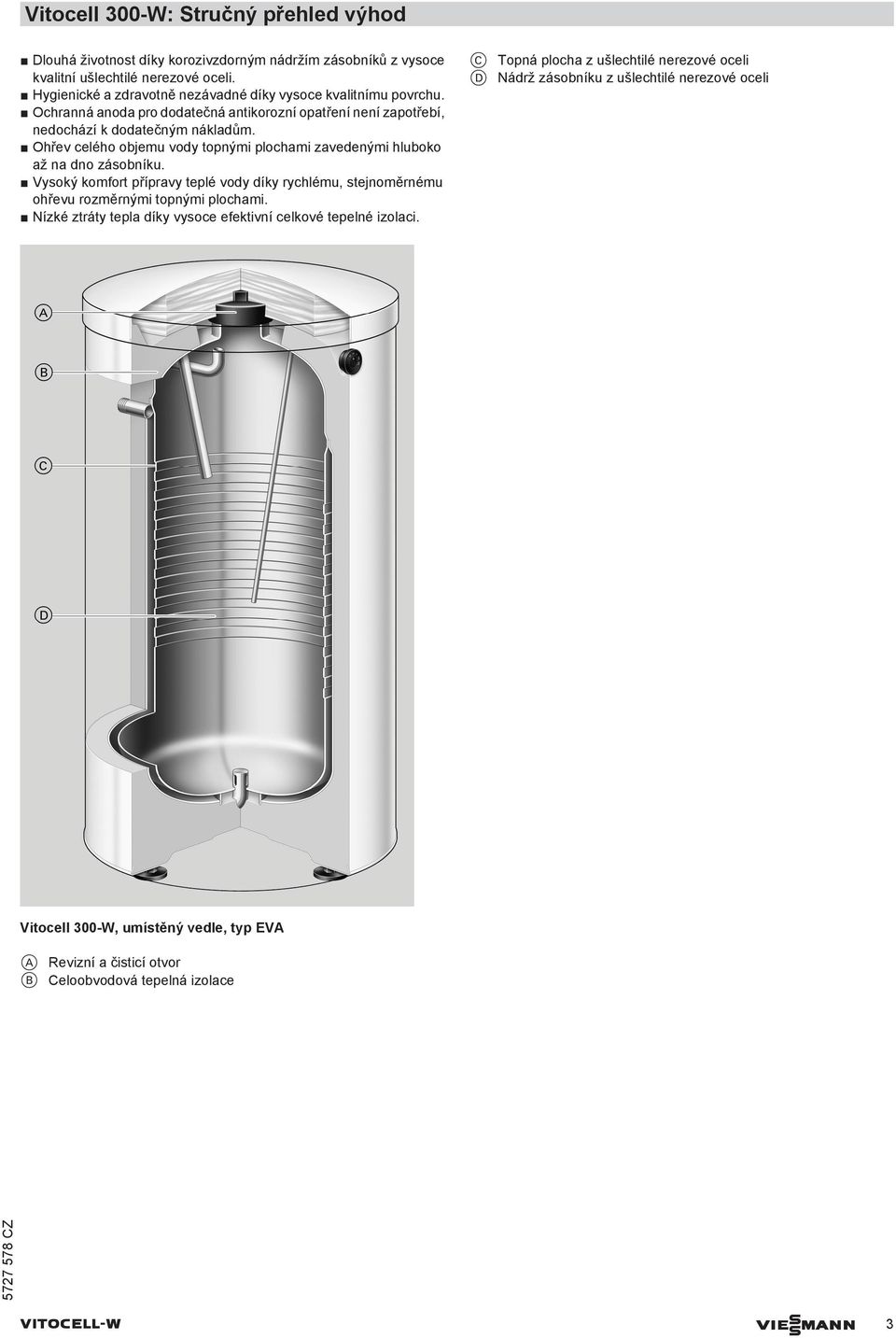

3 Vitocell 300-W: Stručný přehled výhod Dlouhá životnost díky korozivzdorným nádržím zásobníků z vysoce kvalitní ušlechtilé nerezové oceli. Hygienické a zdravotně nezávadné díky vysoce kvalitnímu povrchu. Ochranná anoda pro dodatečná antikorozní opatření není zapotřebí, nedochází k dodatečným nákladům. Ohřev celého objemu vody topnými plochami zavedenými hluboko až na dno zásobníku. Vysoký komfort přípravy teplé vody díky rychlému, stejnoměrnému ohřevu rozměrnými topnými plochami. Nízké ztráty tepla díky vysoce efektivní celkové tepelné izolaci. C Topná plocha z ušlechtilé nerezové oceli D Nádrž zásobníku z ušlechtilé nerezové oceli Vitocell 300-W, umístěný vedle, typ EVA A Revizní a čisticí otvor B Celoobvodová tepelná izolace VITOCELL-W VIESMANN 3

4 Technické údaje Vitocell 0-W (typ CUG) podstavný s vnitřním ohřevem, z oceli, se smaltováním Ceraprotect Objem l 0 0 Registr. č. DIN 9W2/-3 MC/E s krytem spojovacího potrubí s krytem spojovacího potrubí Přípojky (vnější závit) Přívodní a vratná větev topné R vody Teplá a studená voda R ¾ ¾ ¾ ¾ ¾ Cirkulace R ¾ ¾ ¾ ¾ ¾ Přípustný provozní tlak na straně topné a pitné vody bar MPa Přípustné teploty na straně topné vody C na straně pitné vody C Pohotovostní ztráty tepla q BS kwh/24 h,49,,,7,7 při teplotním rozdílu K (normovaný parametr podle DIN V 899) Rozměry Délka a mm Šířka k mm Výška b mm Celková výška mm / / / /-0 Hmotnost kg Topná plocha m 2 0,9,0,0,0,0 TH WW a Z d c b f e HV g k KW Vitocell 0-W (typ CUG, 0 l) HV KW Vratná větev topení Přívodní větev topení Studená voda WW Teplá voda TH Jímka čidla teploty zásobníku Z Cirkulace Rozměr a mm 624 b mm 80 c mm 83 d mm 733 Rozměr e mm 42 f mm 9 g mm 308 k mm 64 4 VIESMANN VITOCELL-W

5 WW KW Z p o n l Technické údaje Vitocell 0-W (typ CUG) (pokračování) A E HV TH 92 a b C b c HV WW E f g h KW Z d e m B n o p k Vitocell 0-W (typ CUG, a 0 l) A B C E Pohled shora Pohled shora s krytem spojovacího potrubí Výška s krytem spojovacího potrubí Vypouštění Vratná větev topení HV Přívodní větev topení KW Studená voda WW Teplá voda TH Jímka čidla teploty zásobníku Z Cirkulace Vitodens 0-W/300-W Rozměr l mm 79 m mm 249 Vitoladens 300-W Rozměr l mm 286 m mm 22 Vitopend 0-W Rozměr Závislý na vzduchu místnosti Nezávislý na vzduchu místnosti,-8 kw,-24 kw l mm m mm Tabulka rozměrů Objem l 0 l S krytem spojovacího potrubí S krytem spojovacího potrubí a mm b mm c mm d mm e mm f mm g mm h mm k mm n mm o mm p mm VITOCELL-W VIESMANN

6 Technické údaje Vitocell 0-W (typ CUG) (pokračování) Průtokový odpor na straně pitné vody Průtokový odpor mbar kpa Množství pitné vody v l/h Vitocell 0-W (typ CUG, a 0 l) Výkonové parametry pitné vody při jmenovitém tepelném výkonu Jmenovitý tepelný výkon kw nástěnného kotle k ohřevu pitné vody Trvalý výkon pitné vody kw u typu CUG, 0 litrů při ohřevu pitné vody z na l/h C a při střední teplotě kotlové vody 78 C Trvalý výkon pitné vody kw u typu CUG, a 0 litrů při ohřevu pitné vody z na l/h C a při střední teplotě kotlové vody 78 C Koeficient výkonu N L podle DIN 4708 Objem zásobníku 0 l,0,0,0,0,0,0,0 l,2,2,2,2,2,2,2 0 l,6,6,6,6,6,6,6 Krátkodobý výkon během minut Objem zásobníku 0 l l/ min l l/ min l l/ min VIESMANN VITOCELL-W

7 l Stav při dodání Vitocell 0-W, typ CUG Objem 0 l Zásobníkový ohřívač vody z oceli se smaltováním Ceraprotect. Navařená jímka pro čidlo teploty zásobníku Zašroubované stavěcí nožky Ochranná hořčíková anoda Nasazená tepelná izolace (snímatelná) Barva izolace s plastovým opláštěním: bílá. Objem a 0 l Zásobníkový ohřívač vody z oceli se smaltováním Ceraprotect. Navařená jímka pro čidlo teploty zásobníku Zašroubované stavěcí nožky Ochranná hořčíková anoda Nasazená tepelná izolace Barva plechového pláště potaženého epoxidovou pryskyřicí: bílá. Technické údaje Vitocell 0-W (typ CVA) postranní s vnitřním ohřevem, z oceli, se smaltováním Ceraprotect (další technické údaje viz samostatný list technických údajů Vitocell 0-V) Objem l Registr. č. DIN 9W24/-3 MC/E Přípojky (vnější závit) Přívodní a vratná větev topné vody R Teplá a studená voda R ¾ ¾ Cirkulace R ¾ ¾ Přípustný provozní tlak na straně topné vody bar MPa 2 2, 2 2, 2 2, na straně pitné vody bar MPa Přípustné teploty na straně topné vody C na straně pitné vody C Pohotovostní ztráty tepla q BS při teplotním kwh/24 h,0,70 2, rozdílu K (naměřené hodnoty podle DIN 473-8) Rozměry Délka a (7) mm Šířka b mm Výška c mm Hmotnost kg VA WW Z HV/SPR BÖ d c SPR a m f e g b b k h KW/E BÖ Revizní a čisticí otvor pouze u objemu 300 l. E Vypouštění Vratná větev topení HV Přívodní větev topení KW Studená voda SPR Jímka pro čidlo teploty zásobníku resp. regulátor teploty VITOCELL-W VIESMANN 7

8 Technické údaje Vitocell 0-W (typ CVA) (pokračování) VA WW Z Ochranná hořčíková anoda Teplá voda Cirkulace Tabulka rozměrů Objem zásobníku l a mm b mm c mm d mm e mm f mm g mm h mm k mm l mm 7 0 m mm 333 Průtokový odpor na straně pitné vody A 0 0 B 0 2 Průtokový odpor mbar kpa 0, Množství pitné vody v l/h 7000 A a 0 l B 300 l 8 VIESMANN VITOCELL-W

9 Technické údaje Vitocell 0-W (typ CVA) (pokračování) Výkonové parametry pitné vody při jmenovitém tepelném výkonu Jmenovitý tepelný výkon nástěnného kw kotle k ohřevu pitné vody Trvalý výkon pitné vody při ohřevu pitné vody z na C a při střední teplotě kotlové vody 78 C Objem zásobníku a 0 l kw l/h l kw l/h Koeficient výkonu N L podle DIN 4708 Objem zásobníku l,6 2,0 2,0 2,2 2,2 2,2 2,2 2,4 2,4 0 l 2,6 3,0 3,0 3,2 3,2 3,2 3,2 3,7 3,7 300 l 7, 7, 7, 8,0 8,0 8,0 8,0 9,3 9,3 Krátkodobý výkon během minut Objem zásobníku l l/ min l l/ min l l/ min Trvalý výkon Vitocell 0-W s objemem a 0 litrů Vitocell 0-W s objemem 300 litrů trvalý výkon v kw C C 80 C teplota přívodu topné vody... C 70 C 3,0 m³/h 70 mbar 90 C C C C 2,0 m³/h C mbar ohřev pitné vody z na... C C C,0 m³/h C C 6,3 mbar rozdíl teplot topné vody (ΔT) v K množství topné vody... m³/h ztráta tlaku na straně topné vody... mbar trvalý výkon v kw C C 70 C 90 C 80 C teplota přívodu topné vody... C,0 m³/h 400 mbar 3,0 m³/h 6 mbar C C C ohřev pitné vody z na... C C C C C,0 m³/h C rozdíl teplot topné vody (ΔT) v K 26 mbar 40 množství topné vody... m³/h ztráta tlaku na straně topné vody... mbar VITOCELL-W VIESMANN 9

10 l Stav při dodání Vitocell 0-W, typ CVA Objem až 300 litrů Zásobníkový ohřívač vody z oceli se smaltováním Ceraprotect. Přivařená jímka pro čidlo teploty zásobníku resp. regulátor teploty Našroubované stavěcí nožky Ochranná hořčíková anoda Namontovaná tepelná izolace Barva plechového pláště lakovaného epoxidovou pryskyřicí je bílá. Technické údaje Vitocell 0-W (typ CVB) vedle stojící s vnitřním ohřevem, z oceli, se smaltováním Ceraprotect pro bivalentní ohřev pitné vody Další technické údaje viz samostatný list technických údajů Vitocell 0-B. Objem l Registr. č. DIN 9W242/-3 MC/E Přípojky (vnější závit) Přívodní a vratná větev R topné vody Teplá a studená voda R ¼ Cirkulace R Přípustný provozní tlak na straně topné, solární a pitné vody bar MPa Přípustné teploty na straně topné vody C na solární straně C na straně pitné vody C 9 9 Pohotovostní ztráty tepla q BS při teplotním rozdílu K (normovaný parametr) kwh/ 24 h,00,08 Rozměry Délka a (7) mm Šířka b mm Výška d mm Hmotnost kg 67 VA TH WW HV/SPR ELH Z d r BÖ k h g f e a p m HVs/SPR2 s SPR/ SPR2 n KW/E b c E ELH S HV Vypouštění Hrdlo trubky pro elektrickou topnou vložku Vratná větev topné vody, kotel Vratná větev topné vody, solár Přívodní větev topné vody, kotel HV S Přívodní větev topné vody, solár KW Studená voda BÖ Revizní a čisticí otvor SPR Jímka pro čidlo teploty zásobníku resp. regulátor teploty SPR2 Čidla teploty / teploměry VIESMANN VITOCELL-W

11 Technické údaje Vitocell 0-W (typ CVB) (pokračování) TH VA Teploměr Ochranná hořčíková anoda WW Z Teplá voda Cirkulace Tabulka rozměrů Objem zásobníku l a mm b mm c mm 343 d mm e mm 0 8 f mm 3 4 g mm 44 h mm k mm l mm m mm 76 7 n mm p mm r mm Doporučené uspořádání čidel teploty zásobníku při solárním provozu A Čidlo teploty zásobníku (solární regulace) B Závitové koleno s jímkou (rozsah dodávky) Průtokový odpor na straně pitné vody ,0 8,0 6,0,0 4,0 3,0 2,0 Průtokový odpor v mbar kpa,0 0,8 0,6 0, 0,4 0, A 00 Průtok pitné vody v l/h B A Objem 300 l B Objem 400 l VITOCELL-W VIESMANN

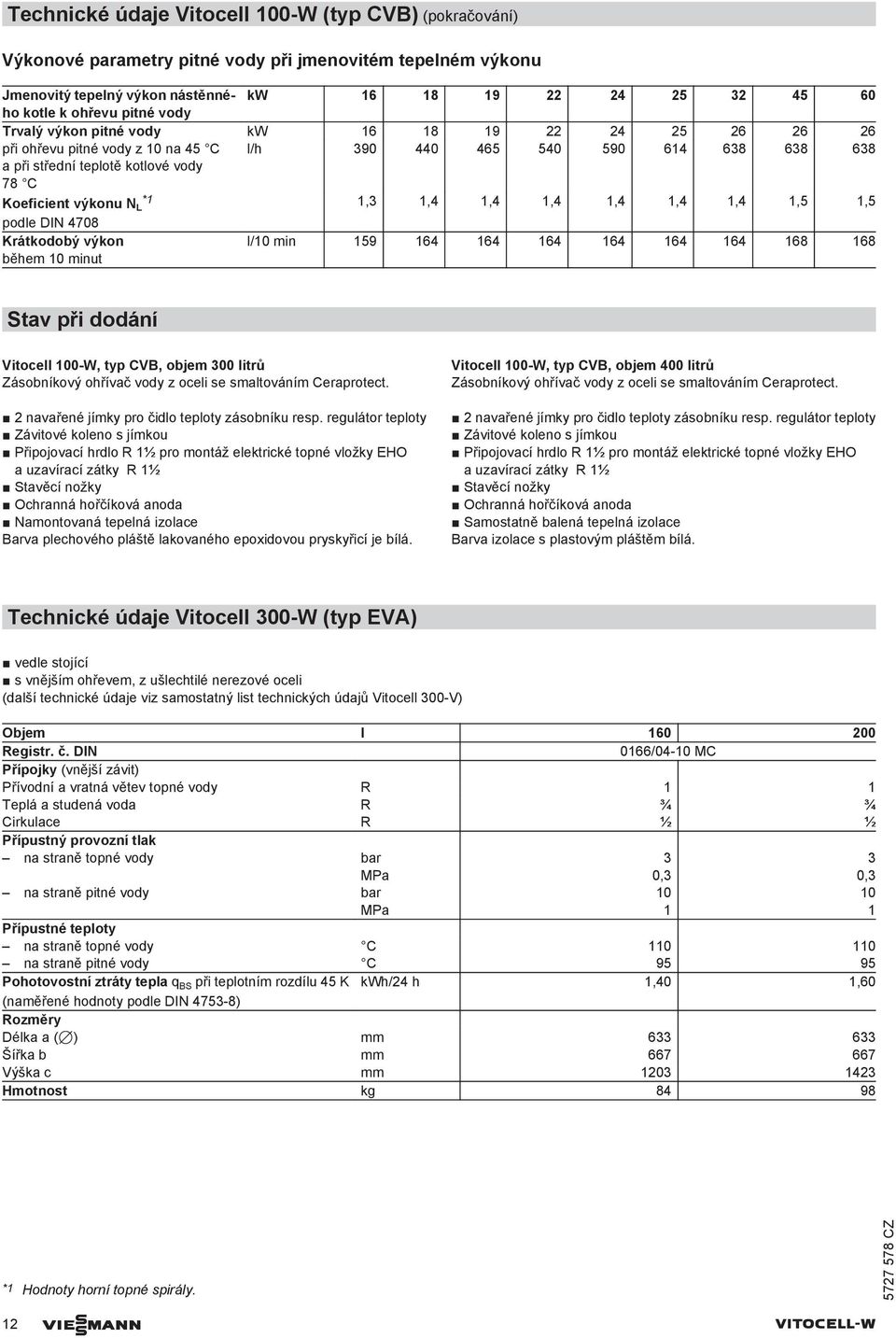

12 Technické údaje Vitocell 0-W (typ CVB) (pokračování) Výkonové parametry pitné vody při jmenovitém tepelném výkonu Jmenovitý tepelný výkon nástěnného kw kotle k ohřevu pitné vody Trvalý výkon pitné vody kw při ohřevu pitné vody z na C l/h a při střední teplotě kotlové vody 78 C Koeficient výkonu N * L,3,4,4,4,4,4,4,, podle DIN 4708 Krátkodobý výkon během minut l/ min Stav při dodání Vitocell 0-W, typ CVB, objem 300 litrů Zásobníkový ohřívač vody z oceli se smaltováním Ceraprotect. 2 navařené jímky pro čidlo teploty zásobníku resp. regulátor teploty Závitové koleno s jímkou Připojovací hrdlo R ½ pro montáž elektrické topné vložky EHO a uzavírací zátky R ½ Stavěcí nožky Ochranná hořčíková anoda Namontovaná tepelná izolace Barva plechového pláště lakovaného epoxidovou pryskyřicí je bílá. Vitocell 0-W, typ CVB, objem 400 litrů Zásobníkový ohřívač vody z oceli se smaltováním Ceraprotect. 2 navařené jímky pro čidlo teploty zásobníku resp. regulátor teploty Závitové koleno s jímkou Připojovací hrdlo R ½ pro montáž elektrické topné vložky EHO a uzavírací zátky R ½ Stavěcí nožky Ochranná hořčíková anoda Samostatně balená tepelná izolace Barva izolace s plastovým pláštěm bílá. Technické údaje Vitocell 300-W (typ EVA) vedle stojící s vnějším ohřevem, z ušlechtilé nerezové oceli (další technické údaje viz samostatný list technických údajů Vitocell 300-V) Objem l 0 Registr. č. DIN 066/04- MC Přípojky (vnější závit) Přívodní a vratná větev topné vody R Teplá a studená voda R ¾ ¾ Cirkulace R ½ ½ Přípustný provozní tlak na straně topné vody bar MPa 3 0,3 3 0,3 na straně pitné vody bar MPa Přípustné teploty na straně topné vody C na straně pitné vody C 9 9 Pohotovostní ztráty tepla q BS při teplotním rozdílu K kwh/24 h,40, (naměřené hodnoty podle DIN 473-8) Rozměry Délka a (7) mm Šířka b mm Výška c mm Hmotnost kg * Hodnoty horní topné spirály. 2 VIESMANN VITOCELL-W

13 a h Technické údaje Vitocell 300-W (typ EVA) (pokračování) SPR BÖ Z WW f e d c HV g b KW/E BÖ E HV Revizní a čisticí otvor Vypouštění Vratná větev topení Přívodní větev topení KW Studená voda SPR Jímka pro čidlo teploty zásobníku resp. regulátor teploty WW Teplá voda Z Cirkulace Tabulka rozměrů Objem zásobníku l 0 a mm b mm c mm d mm e mm g mm g mm h mm VITOCELL-W VIESMANN 3

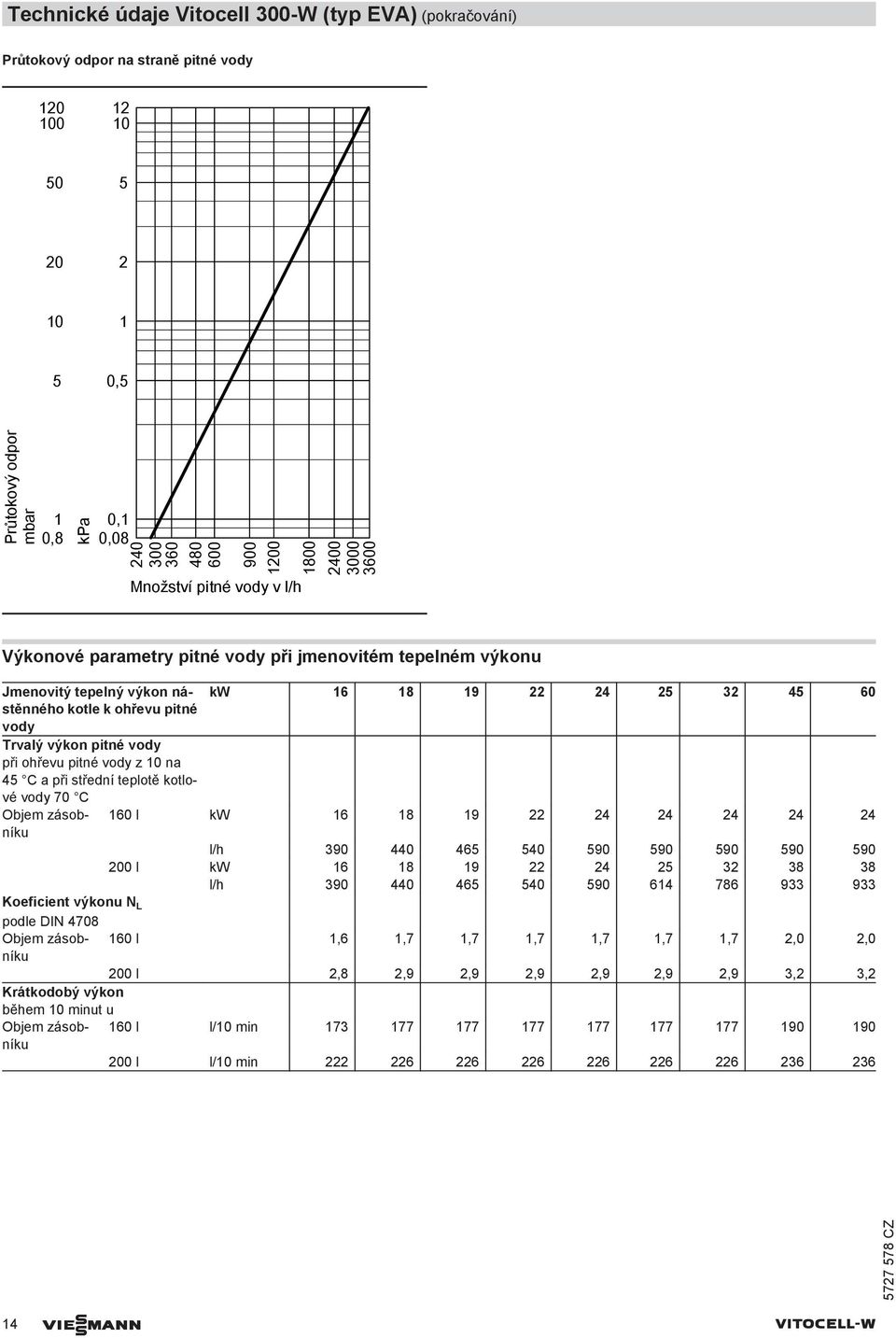

14 Technické údaje Vitocell 300-W (typ EVA) (pokračování) Průtokový odpor na straně pitné vody , Průtokový odpor mbar 0,8 kpa 0, 0, Množství pitné vody v l/h Výkonové parametry pitné vody při jmenovitém tepelném výkonu Jmenovitý tepelný výkon nástěnného kw kotle k ohřevu pitné vody Trvalý výkon pitné vody při ohřevu pitné vody z na C a při střední teplotě kotlové vody 70 C Objem zásobníku l kw l/h l kw l/h Koeficient výkonu N L podle DIN 4708 Objem zásobníku l,6,7,7,7,7,7,7 2,0 2,0 0 l 2,8 2,9 2,9 2,9 2,9 2,9 2,9 3,2 3,2 Krátkodobý výkon během minut u Objem zásobníku l l/ min l l/ min VIESMANN VITOCELL-W

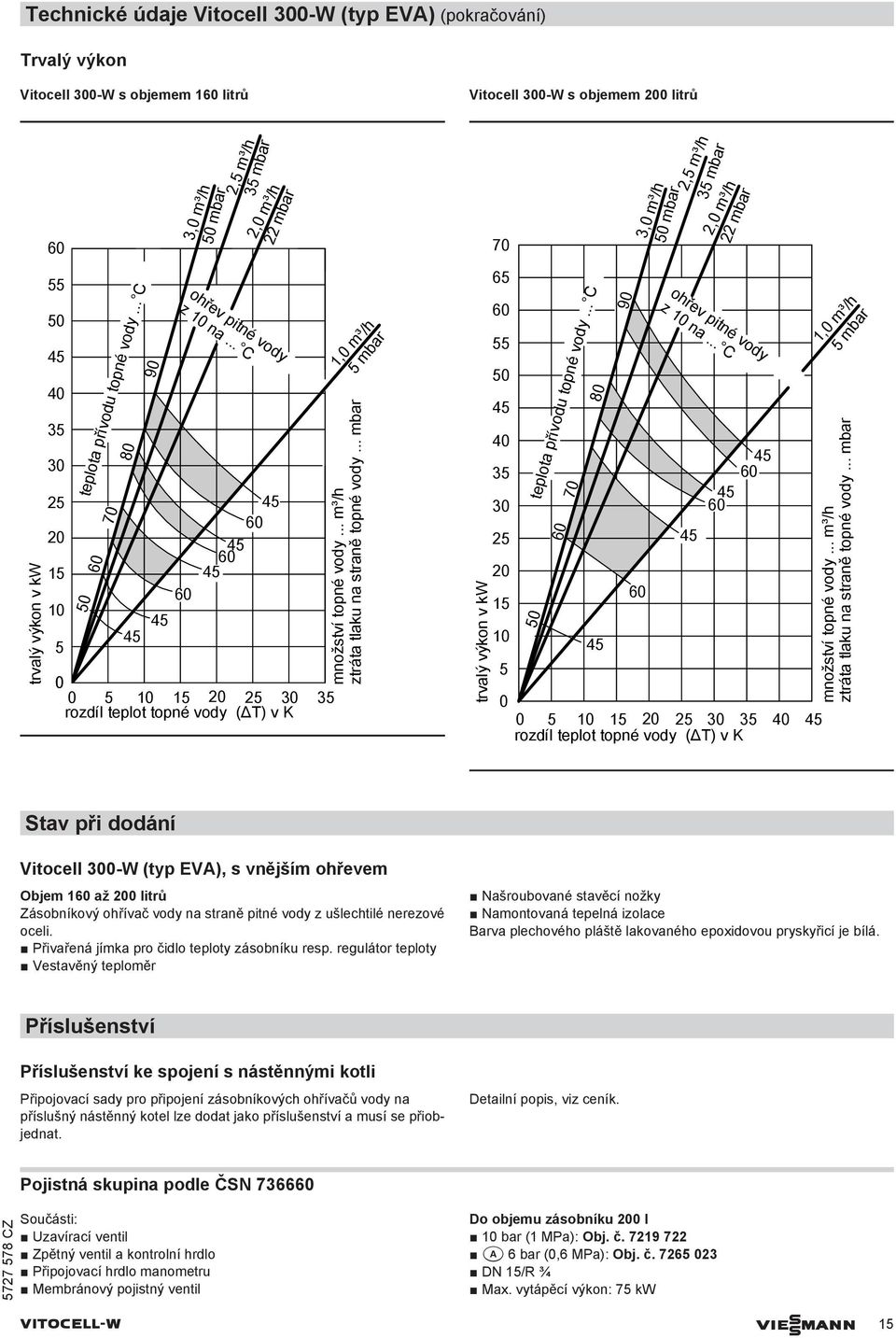

15 Technické údaje Vitocell 300-W (typ EVA) (pokračování) Trvalý výkon Vitocell 300-W s objemem litrů Vitocell 300-W s objemem 0 litrů trvalý výkon v kw teplota přívodu topné vody... C ,0 m³/h ohřev pitné vody z na... C 0 mbar 2, m³/h 3 mbar 2,0 m³/h 22 mbar rozdíl teplot topné vody (ΔT) v K,0 m³/h množství topné vody... m³/h ztráta tlaku na straně topné vody... mbar mbar trvalý výkon v kw teplota přívodu topné vody... C ,0 m³/h ohřev pitné vody z na... C 3 mbar 0 mbar 2, m³/h 2,0 m³/h 22 mbar rozdíl teplot topné vody (ΔT) v K 40,0 m³/h množství topné vody... m³/h ztráta tlaku na straně topné vody... mbar mbar Stav při dodání Vitocell 300-W (typ EVA), s vnějším ohřevem Objem až 0 litrů Zásobníkový ohřívač vody na straně pitné vody z ušlechtilé nerezové oceli. Přivařená jímka pro čidlo teploty zásobníku resp. regulátor teploty Vestavěný teploměr Našroubované stavěcí nožky Namontovaná tepelná izolace Barva plechového pláště lakovaného epoxidovou pryskyřicí je bílá. Příslušenství Příslušenství ke spojení s nástěnnými kotli Připojovací sady pro připojení zásobníkových ohřívačů vody na příslušný nástěnný kotel lze dodat jako příslušenství a musí se přiobjednat. Detailní popis, viz ceník. Pojistná skupina podle ČSN 7366 Součásti: Uzavírací ventil Zpětný ventil a kontrolní hrdlo Připojovací hrdlo manometru Membránový pojistný ventil Do objemu zásobníku 0 l bar ( MPa): Obj. č a 6 bar (0,6 MPa): Obj. č DN /R ¾ Max. vytápěcí výkon: 7 kw VITOCELL-W VIESMANN

16 Příslušenství (pokračování) DN /R Max. vytápěcí výkon: 0 kw Od objemu zásobníku 300 litrů bar ( MPa): Obj. č a 6 bar (0,6 MPa): Obj. č Schémata připojení zásobníkového ohřívače vody HV SRL SVL SRL SVL HV Vitopend 0-W, Vitodens 0-W do výkonu 32 kw, Vitodens 300- W a Vitoladens 300-W se zásobníkovým ohřívačem vody s vnitřním ohřevem s připojovací sadou a vestavěným oběhovým čerpadlem na ohřev zásobníku (přes 3-cestný ventil) Vratná větev topení HV Přívodní větev topení SRL Vratná větev zásobníku SVL Přívodní větev zásobníku Vitodens 0-W od výkonu kw se zásobníkovým ohřívačem vody s vnějším ohřevem v plášti s externím oběhovým čerpadlem na ohřev zásobníku (příslušenství) Vratná větev topení HV Přívodní větev topení SRL Vratná větev zásobníku SVL Přívodní větev zásobníku Projekční pokyny Přípojka na straně pitné vody Přípojka podle DIN VIESMANN VITOCELL-W

17 Projekční pokyny (pokračování) A B C D E F G H K L M G N G M O P G R N S M A Teplá voda B Cirkulační potrubí C Cirkulační čerpadlo D Zpětná klapka, pružinová E Pozorovatelné ústí odfukového potrubí F Pojistný ventil G Uzavírací ventil H Regulační ventil průtoku (doporučuje se montáž a nastavení max. průtoku vody podle minutového výkonu zásobníkového ohřívače vody) Musí se namontovat pojistný ventil. K Přípojka manometru L Zpětný ventil M Vypouštění N Studená voda O Filtr pitné vody P Redukční ventil R Zpětný ventil / oddělovač potrubí S Membránová expanzní nádoba, vhodná pro pitnou vodu Doporučení: Namontujte pojistný přetlakový ventil nad horní okraj zásobníku. Tím je chráněn před znečištěním, zanesením vápenatými usazeninami a vysokou teplotou. Při práci na pojistném přetlakovém ventilu není třeba vyprazňovat zásobníkový ohřívač vody. Záruka Naše záruka na zásobníkový ohřívač vody předpokládá, že voda určená k ohřátí odpovídá kvalitě pitné vody dle platného nařízení o pitné vodě a že stávající zařízení pro úpravu vody pracují bezporuchově. Teplosměnná plocha Teplosměnná plocha (pitná voda/teplonosné médium), bezpečná a odolná proti korozi, odpovídá provedení C podle DIN Projekční návod Další upozornění k projektování a dimenzování viz Projekční návod pro centrální ohřev pitné vody pomocí zásobníkových ohřívačů vody Vitocell a projekční návod kotle Vitodens, Vitopend a Vitoladens. Stanovený rozsah použití Přístroj se smí podle zamýšleného používání instalovat a provozovat v uzavřených systémech podle ČSN EN 2828 / DIN 988 resp. solárních zařízeních podle ČSN EN 2977 se zohledněním příslušných montážních, servisních návodů a návodu k použití. Zásobníkový ohřívač vody je určen výhradně pro zásobení a ohřev vody splňující požadavky na kvalitu pitné vody, akumulační zásobník topné vody je určen výhradně pro plnicí vodu splňující požadavky na kvalitu pitné vody. Solární kolektory se smí provozovat výhradně s teplonosnými kapalinami schválenými výrobcem. Použití ve shodě s ustanovením předpokládá, že byla provedena pevná instalace ve spojení se schválenými součástkami specifickými pro zařízení. Komerční nebo průmyslové použití k jinému účelu než pro vytápění budov nebo k ohřevu pitné vody platí jako použití odporující stanovenému účelu použití. Použití přesahující tento rámec musí být výrobcem schváleno případ od případu. Nesprávné použití přístroje resp. neodborná obsluha (např. otevřením přístroje provozovatelem zařízení) je zakázáno a vede k vyloučení ze záruky. Nesprávné použití znamená také, pokud dojde ke změně součástek systému v jejich zamýšlené funkci (např. přímým ohřevem pitné vody v kolektoru). VITOCELL-W VIESMANN 7
