2

3 Obsah Stacionární / nástěnné ohřívače vody GBS 115 / 150 / Speciální velkoobjemové zásobníky a ohřívače pitné vody VT FFM / FRM 23 Stacionání ohřívače vody s ocelovým pláštěm HT 80 / 115 / 140 / 200 / 300 / 400 / 500 ER 4 Plnící skupiny WATTS INDUSTRIES s deskovým výměníkem tepla SWEP ALR 11 / 12 / 21 / Stacionární ohřívače vody s ocelovým pláštěm HT 200 / 300 / 400 / 500 ERR 5 Příslušenství Ohřevné vložky pro stacionární zásobníky a ohřívače vody 33 Stacionární ohřívače vody s ocelovým pláštěm HT 80 / 115 / 140 / 200 / 300 / 400/ 500 ER HT 200 / 300 / 400/ 500 ERR 6 Akumulační zásobníky vody pro tepelná čerpadla WPPS 200 / 300 / 400 / 500 EM 40 Technické údaje HT 300 ERR/N 7 Stacionární ohřívače vody s plastovým pláštěm HT 160 / 200 / 300 / 400 / 500 ERM Stacionární ohřívače vody s plastovým pláštěm HT 160 / 200 / 300 / 400 / 500 ERM HT 300 / 400 / 500 ERMR Stacionární ohřívače vody s plastovým pláštěm HT 300 / 400 / 500 ERMR 10 Vysoce výkonné stacionární ohřívače vody HR 160 / 200 / 300 / 400 / Vysoce výkonné stacionární ohřívače vody HRS 300 / 400 / / Zásobníky teplé vody HT 140 / 200 / 300 / 400 / 500 FM 15 Zásobníky teplé vody VT 300 / 500 FFM Akumulační zásobníky PSM 500 / 800 / 1000 / 1500 / 2000 / 3000 / 5000 PSF 500 / 800 / 1000 / 1500 / 2000 PSR 500 / 800 / 1000 / 1500 / 2000 Akumulační zásobníky studené vody KWP l 44 Solární ohřívač vody systému nádoba v nádobě SISS 350/ Solární ohřívače vody systému nádoba v nádobě" SISS 550/150 - SISS 1500/ Solární systém s aktivním vrstvením vody pro akumulátory nádoba v nádobě" AS 500/150 - AS 750/200 - AS 900/200 Solární ohřívače vody s čerpadlovou skupinou a regulací systému VS-Solar 300 / 400 / 500 Solární elektrické ohřívače vody SE 300 / 400 / Zásobníky teplé vody pro plnící systémy VT 200 / 300 / 400 / 500 / 800 / 1000 LDS 17 Víceúčelové zásobníky a ohřívače vody 18 Víceúčelové zásobníky a ohřívače vody VT-N 800 / 1000 FFM, VT 1250 FM 19 Víceúčelové ohřívače vody VT-N, VT-S 800 / 1000 FRM 20 Víceúčelové ohřívače vody VT-N, VT-S 800 / 1000 FRMR 21 Víceúčelový ohřívač vody VT 1250 FRM / FRMR 22 1

4 Stacionární / nástěnné ohřívače vody GBS 115 / 150 / 200 Ohřívače vody této typové řady je možno kombinovat se všemi typy zdrojů tepla, zejména však nástěnnými kondenzačními kotli Základní údaje Technické údaje Stacionární / nástěnný ohřívač pitné vody, vhodný zejména pro zapojení s nástěnnými kondenzačními kotli Vnitřní nádrž z ocelového plechu chráněná 2-vrstvým smaltem dle DIN 4753 a tyčovou hořčíkovou anodou Kvalitní bezfreonová polyuretanová tepelná izolace vypěněna přímo do vnějšího pláště z ocelového plechu, bez tepelných můstků a "komínového" efektu vzduchovými mezerami při nedoléhající volné izolaci a přes vyústění připojovacích hrdel Plášť chráněný bílou vypalovací práškovou barvou Ponorné pouzdro 15 mm pro snímač teploty a ochranná hořčíková anoda zabudované do horní příruby 180 mm Trubkový výměník tepla (registr) zavařený přímo do nádrže a smaltovaný společně je zárukou maximálního přestupu tepla do ohřívané vody Možnost odvzdušnění registru samostatným výstupem v horní části ohřívače GBS 150/1,2 Hrdlo s vnitřním závitem G 1/2" pro zabudování vypouštěcí armatury je sériově uzavřené mosaznou zátkou Možnost instalace ve stojaté poloze na podlaze (nastavovací nožky jsou přibaleny) nebo v zavěšené poloze na stěně (jenom typy GBS 115/1,2 a GBS 150/1,2) Cirkulace G 3/4" Typ Jmen Prov Přípojky Přípojky Příruba Výhřevná Vypouštění Výška Hmotnost TSPS* N L objem (l) tlak (bar) pit voda topení plocha GBS 115/0,8 115 max 10 AG 3/4" AG 3/4" 180 0,8 IG 1/2" ,4 1,1 GBS 115/1,2 115 max 10 AG 3/4" AG 3/4" 180 1,2 IG 1/2" ,4 1,2 GBS 150/1,2 150 max 8 AG 3/4" AG 3/4" 180 1,2 IG 1/2" ,7 2,4 GBS 200/1,3 200 max 10 AG 3/4" AG 3/4" 180 1,3 IG 1/2" ,3 4,5 *Tepelná ztáta v pohotovostním stavu podle DIN v kwh/24h AG - vnější závit IG - vnitřní závit Výkonové údaje Tlakové ztráty registrů (mbar) Průtokové výkony v kw resp l/h Teplota přívodu 70 C 70 C 70 C 80 C 80 C 80 C 70 C 70 C 70 C 80 C 80 C 80 C Teplota ohřáté vody 45 C 45 C 45 C 45 C 45 C 45 C 60 C 60 C 60 C 60 C 60 C 60 C Teplota studené vody 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C Průtok vyhř vody (l/h) GBS 115 /0,8 11,2 14,1 17,2 14,7 18,5 22,9 6,8 8,6 11,0 11,4 14,5 17, GBS 115 /1,2 16,7 22,9 30,3 21,2 29,6 39,9 11,9 16,3 20,8 17,4 24,0 31, GBS 150 /1,2 15,1 20,2 25,6 19,6 26,3 34,5 10,6 13,7 17,2 16,1 21,1 26, GBS 200 /1,3 15,7 20,9 27,6 19,7 26,6 35,8 11,0 15,2 19,7 16,4 22,5 29, Typ Průtok ohřívané vody (l/h) GBS 115/0, GBS 115/1, GBS 150/1, GBS 200/1,

5 Stacionární / nástěnné ohřívače vody GBS 115 / 150 / 200 GBS 115/0,8 a GBS 200/1,3 (jenom stacionární), GBS 115/1,2 (stacionární nebo nástěnné) Montáž ve stacionární poloze Montáž v nástěnné poloze GBS 150/1,2 (stacionární nebo nástěnné) Montáž ve stacionární poloze Montáž v nástěnné poloze 3

6 Stacionární ohřívače vody s ocelovým pláštěm HT 80 / 115 / 140 / 200 / 300 / 400 / 500 ER Ohřívače vody této typové řady se můžou kombinovat se všemi typy kotlů jako i se zařízeními na alternativní získávání energie Široká paleta příslušenství poskytuje variabilní řešení, které díky individuální sestavě zařízení optimálně vyhovují požadavkům zákazníků Jmenovitý objem l Technické údaje Protikorozní ochrana vnitřní nádoby vysokokvalitním 2-vrstvým smaltem podle DIN 4753 a tyčovou hořčíkovou anodou Pevně vevařený výměník tepla (registr) z hladké trubky s odolností vůči usazování vodního kamene Přípojky potrubí pootočené vůči čistící přírubě o 90 Vnější plášť chráněný elektrostaticky nanášenou práškovou barvou (s příjemným vzhledem) Čistící příruba je vhodná pro vybavení elektrickou výhřevnou vložkou nebo výměníkem tepla RWT (RWT není možné použít u HT ERR) Závitové hrdlo 1 1/2" s uzávěrem (jenom HT ERR) Přípojky přívodu a zpátečky s vnitřním závitem G 1" Přípojka cirkulace s vnějším závitem Vysokokvalitní tepelná izolace z polyuretanové bezfreónové pěny tloušťky 50 mm Provozní přetlak pitné vody: max 1,0 MPa (typ ER), 0,6 MPa (typ ERR) Provozní přetlak otopné vody: max 1,0 MPa Odběr teplé vody z nejvyššího místa nádoby zaručuje její úplné odvzdušnění Teploměr ohřívače montovaný standardně Zaslepovací příruba s izolačním krytem montovaná standardně Přípojky studené a teplé vody s vnějším závitem G 1" Balení: jednotlivě, na dřevěné paletě ve stahovací fólii Příslušenství (za příplatek) Teploměr s regulátorem ATR Elektrická ohřevní vložka R / EBH (s výkonem 1,7 až 15 kw) Elektrický ohřevný článek SH (jenom HT ERR a ER) Výměník tepla s žebrovanou trubkou RWT (do velikosti 1,4 m 2, nevhodný pro HT ERR) Ochranná anoda s cizím zdrojem Pojistný ventil se zpětnou klapkou DL -SVRV (jenom HT ERR a ER) Úplný přehled příslušenství v samostatném prospektě HT ER Stacionární ohřívače vody s jedním registrem poloha snímače daná ponorným pouzdrem Legenda: Základní údaje WW Z VL RL KW teplá voda cirkulace přívod zpátečka studená voda Typ H D A B C E F Výhřevná plocha TSPS* N L Klopná výška Hmotnost mm mm mm mm mm mm mm m 2 mm kg HT 80 ER , HT 115 ER ,70-1,0-97 HT 140 ER ,57 1,6 2, HT 200 ER ,91 1,8 3, HT 300 ER ,20 2,2 7, HT 400 ER ,45 2,5 10, HT 500 ER ,76 2,7 13, *Tepelná ztráta v pohotovostním stavu podle DIN v kwh/24h 4

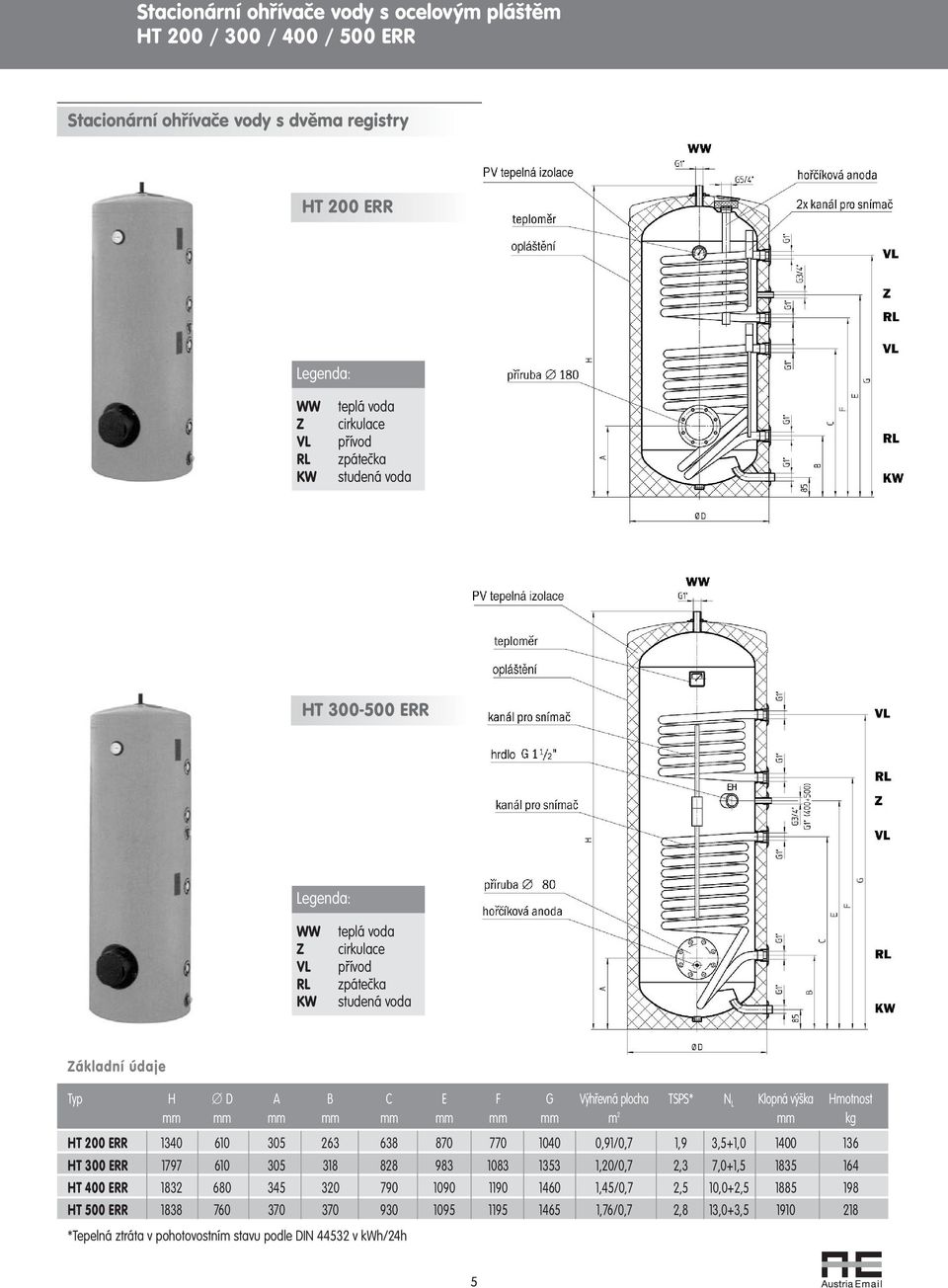

7 Stacionární ohřívače vody s ocelovým pláštěm HT 200 / 300 / 400 / 500 ERR Stacionární ohřívače vody s dvěma registry HT 200 ERR Legenda: WW Z VL RL KW teplá voda cirkulace přívod zpátečka studená voda HT ERR Legenda: WW Z VL RL KW teplá voda cirkulace přívod zpátečka studená voda Základní údaje Typ H D A B C E F G Výhřevná plocha TSPS* N L Klopná výška Hmotnost mm mm mm mm mm mm mm mm m 2 mm kg HT 200 ERR ,91/0,7 1,9 3,5+1, HT 300 ERR ,20/0,7 2,3 7,0+1, HT 400 ERR ,45/0,7 2,5 10,0+2, HT 500 ERR ,76/0,7 2,8 13,0+3, *Tepelná ztráta v pohotovostním stavu podle DIN v kwh/24h 5

8 Výkonové údaje Stacionární ohřívače vody s ocelovým pláštěm HT 80 / 115 / 140 / 200 / 300 / 400 / 500 ER HT 200 / 300 / 400 / 500 ERR Výhřevná plocha Tlakové ztráty registrů (mbar) Průtokové výkony v kw resp l/h Teplota přívodu 70 C 70 C 70 C 80 C 80 C 80 C 70 C 70 C 70 C 80 C 80 C 80 C Teplota ohřáté vody 45 C 45 C 45 C 45 C 45 C 45 C 60 C 60 C 60 C 60 C 60 C 60 C Teplota studené vody 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C Průtok 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h HT 115 ER 0,7 m 2 17,1-24,6 23,1-32,2 11,6-14,6 18,0-24, , HT 140 ER 0,57 m 2 10,6 13,1 14,2 14,2 17,4 18,8 7,3 9,0 9,4 11,5 13,9 14, HT 200 ER 0,91 m 2 17,0 20,9 22,6 22,6 27,7 30,0 11,6 14,3 15,0 18,3 22,2 23, HT 300 ER 1,20 m 2 20,8 26,0 28,7 27,3 34,6 38,3 14,7 17,5 18,7 21,7 27,5 30, HT 400 ER 1,45 m 2 22,4 28,8 32,0 28,9 37,2 41,8 16,8 21,1 22,7 24,1 30,5 33, HT 500 ER 1,76 m 2 26,9 35,3 39,9 34,6 46,0 52,4 19,8 24,7 26,6 28,6 38,0 43, HT 200 ERR dolní 0,91 m 2 17,0 20,9 22,6 22,6 27,7 30,0 11,6 14,3 15,0 18,3 22,2 23, HT 200 ERR horní 0,70 m 2 15,0 19,4 21,2 20,0 25,8 28,5 10,6 12,8 13,6 15,4 19,5 21, HT 300 ERR dolní 1,20 m 2 20,8 26,0 28,7 27,3 34,6 38,3 14,7 17,5 18,7 21,7 27,5 30, HT 300 ERR horní 0,70 m 2 15,0 19,4 21,2 20,0 25,8 28,5 10,6 12,8 13,6 15,4 19,5 21, HT 400 ERR dolní 1,45 m 2 22,4 28,8 32,0 28,9 37,2 41,8 16,8 21,1 22,7 24,1 30,5 33, HT 400 ERR horní 0,70 m 2 14,3 18,4 20,1 19,0 24,5 27,1 10,0 12,1 12,9 14,6 18,5 20, HT 500 ERR dolní 1,76 m 2 26,9 35,3 39,9 34,6 46,0 52,4 19,8 24,7 26,6 28,6 38,0 43, HT 500 ERR horní 0,70 m 2 13,5 17,4 19,0 18,0 23,2 25,7 9,5 11,5 12,3 13,9 17,6 19, Typ Průtok ohřívané vody (l/h) HT 115 ER HT 140 ER HT 200 ER HT 300 ER HT 400 ER HT 500 ER HT 200 ERR dolní HT 300 ERR dolní HT 400 ERR dolní HT 500 ERR dolní HT 200 ERR horní HT 300 ERR horní HT 400 ERR horní HT 500 ERR horní

9 Technické údaje HT 300 ERR/N 7

10 Stacionární ohřívače vody s plastovým pláštěm HT 160 / 200 / 300 / 400 / 500 ERM Nová generace ohřívačů vody této typové řady byla vyvinutá podle aktuálních požadavků trhu Ohřívače se můžou kombinovat se všemi typy topných kotlů jako i se zařízeními na alternativní získávání energie Široká paleta příslušenství poskytuje variabilní řešení, které díky individuální sestavě zařízení optimálně vyhovují požadavkům zákazníků Jmenovitý objem l Technické údaje Velká plocha výměníků tepla Pevně přivařený výměník tepla (registr) z hladké trubky s odolností vůči usazování vodního kamene Protikorozní ochrana vnitřní nádoby vysokokvalitním smaltováním podle DIN 4753 a tyčovou hořčíkovou anodou Vysokokvalitní tepelná izolace z polyuretanové bezfreónové pěny tloušťky 50 mm Odběr teplé vody z nejvyššího místa nádoby zaručuje její úplné odvzdušnění Teploměr a zaslepovací příruba Ř 180 mm s izolačním krytem, montované standardně Závitová příruba 1 1/2" (sériově s uzávěrem) Variabilní poloha snímače teploty (kanál pro snímače) Variabilní barva ohřívače daná volbou pláště Nastavitelné nožky ohřívače (jsou přibalené) Čistící příruba je vhodná pro vybavení elektrickou výhřevnou vložkou nebo výměníkem tepla RWT Přípojky přívodu a zpátečky s vnitřním závitem G 1" Přípojka cirkulace s vnějším závitem G 3/4" (160 až 400 l) resp G 1" (500 l) Provozní přetlak: max 1,0 MPa pro pitnou i vyhřívanou vodu Přípojky studené a teplé vody s vnějším závitem G 1" Balení: jednotlivě, na paletě ve stahovací fólii Příslušenství (za příplatek) Teploměr s regulátorem ATR příp KR (jenom u ERM) Elektrická ohřevná vložka R / EBH Elektrický ohřevný článek SH Výměník tepla s žebrovanou trubkou RWT Ochranná anoda s cizím zdrojem Pojistný ventil se zpětnou klapkou DL-SVRV Úplný přehled příslušenství v samostatném prospektě Stacionární ohřívače vody s jedním registrem Variabilní poloha snímače Legenda: TH teploměr MgA hořčíková anoda EH příruba 1 1/2 pro el ohřevný článek SH WW ohřátá voda Z cirkulace RM příruba pro ponorné puzdro 1/2 VL přívod FL příruba 180 mm RL zpátečka KW studená voda 8

11 Stacionární ohřívače vody s plastovým pláštěm HT 160 / 200 / 300 / 400 / 500 ERM HT 300 / 400 / 500 ERMR Základní údaje Typ A B C D E F G H I Anoda Klopná výška Hmotnost ETE 1) ETE 2) mm mm mm mm mm mm mm mm mm mm mm kg HT 160 ERM x HT 200 ERM x HT 300 ERM x HT 400 ERM x HT 500 ERM x ) zabudovatelná hloubka pro EH 2) zabudovatelná hloubka pro FL Výkonové údaje Výhřevná plocha Průtokové výkony v kw resp l/h TSPS* N L Teplota přívodu 70 C 70 C 70 C 80 C 80 C 80 C 70 C 70 C 70 C 80 C 80 C 80 C Teplota ohřáté vody 45 C 45 C 45 C 45 C 45 C 45 C 60 C 60 C 60 C 60 C 60 C 60 C Teplota studené vody 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C Průtok 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h HT 160 ERM 0,6 m 2 11,15 13,8 15,0 15,0 18,3 19,8 7,7 9,5 9,9 12,1 14,6 15,7 1,6 2, HT 200 ERM 1,0 m 2 17,9 22,0 23,8 23,8 29,1 31,6 12,2 15,0 15,8 19,3 23,4 25,0 1,8 3, HT 300 ERM 1,5 m 2 26,0 32,5 35,8 34,0 43,0 47,8 18,3 21,8 23,3 27,1 34,3 38,2 2,2 7, HT 400 ERM 1,8 m 2 27,8 35,0 39,6 35,8 46,1 51,8 20,8 26,1 28,1 29,8 37,8 42,0 2,5 10, HT 500 ERM 2,0 m 2 30,6 40,2 45,4 39,4 52,4 59,0 22,5 28,1 30,3 32,6 43,0 49,4 2,7 13, *Tepelná ztráta v pohotovostním stavu podle DIN v kwh/24h Tlakové ztráty registrů (mbar) Typ Průtok ohřívací vody (l/h) HT 160 ERM HT 200 ERM HT 300 ERM HT 400 ERM HT 500 ERM Stacionární ohřívače vody s dvěma registry Základní údaje Typ A B C D E F G H I J Anoda Klopná výška Hmotnost ETE 1) ETE 2) mm mm mm mm mm mm mm mm mm mm mm mm kg HT 300 ERMR x HT 400 ERMR x HT 500 ERMR x ) zabudovatelná hloubka pro EH 2) zabudovatelná hloubka pro FL 9

12 I Stacionární ohřívače vody s plastovým pláštěm HT 300 / 400 / 500 ERMR Řez A A TH WW G1" G5/4" MgA Rez B B VL 20 B Variabilní poloha snímače A H EH G6/4" G1" G1" lt G3/4" 500 lt G1" VL RL Z Kanál snímače A N Legenda: J G1" F L TH MgA EH WW Z VL FL RL KW teploměr hořčíková anoda příruba 1 1/2 pro el ohřevný článek SH ohřátá voda cirkulace přívod příruba 180 mm zpátečka studená voda FL G 180 D G1" G1" 85 RL A KW B C E M K Výkonové údaje Výhřevná plocha Průtokové výkony v kw resp l/h TSPS* N L Teplota přívodu 70 C 70 C 70 C 80 C 80 C 80 C 70 C 70 C 70 C 80 C 80 C 80 C Teplota ohřáté vody 45 C 45 C 45 C 45 C 45 C 45 C 60 C 60 C 60 C 60 C 60 C 60 C Teplota studené vody 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C Průtok 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h HT 300 ERMR dolní 1,5 m 2 26,0 32,5 35,8 34,0 43,0 47,8 18,3 21,8 23,3 27,1 34,3 38,2 2,3 7, HT 300 ERMR horní 1,0 m 2 19,5 25,0 27,5 26,0 33,5 37,0 13,7 16,6 17,6 20,0 25,3 28,3 2,3 1, HT 400 ERMR dolní 1,8 m 2 27,8 35,0 39,6 35,8 46,1 51,8 20,8 26,1 28,1 29,8 37,8 42,0 2,5 10, HT 400 ERMR horní 1,0 m 2 18,5 23,9 26,1 24,7 31,8 35,2 13,0 15,7 16,7 18,9 24,0 26,9 2,5 3, HT 500 ERMR dolní 2,0 m 2 30,6 40,2 45,4 39,4 52,4 59,0 22,5 28,1 30,3 32,6 43,0 49,4 2,8 13, HT 500 ERMR horní 1,0 m 2 17,5 22,6 24,7 23,4 30,1 33,4 12,3 14,9 15,9 18,0 22,8 25,4 2,8 4, *Tepelná ztráta v pohotovostnim stavu podle DIN v kwh/24h Tlakové ztráty registrů (mbar) Typ Průtok ohřívací vody (l/h) HT 300 ERMR dolní HT 400 ERMR dolní HT 500 ERMR dolní HT 300 ERMR horní HT 400 ERMR horní HT 500 ERMR horní

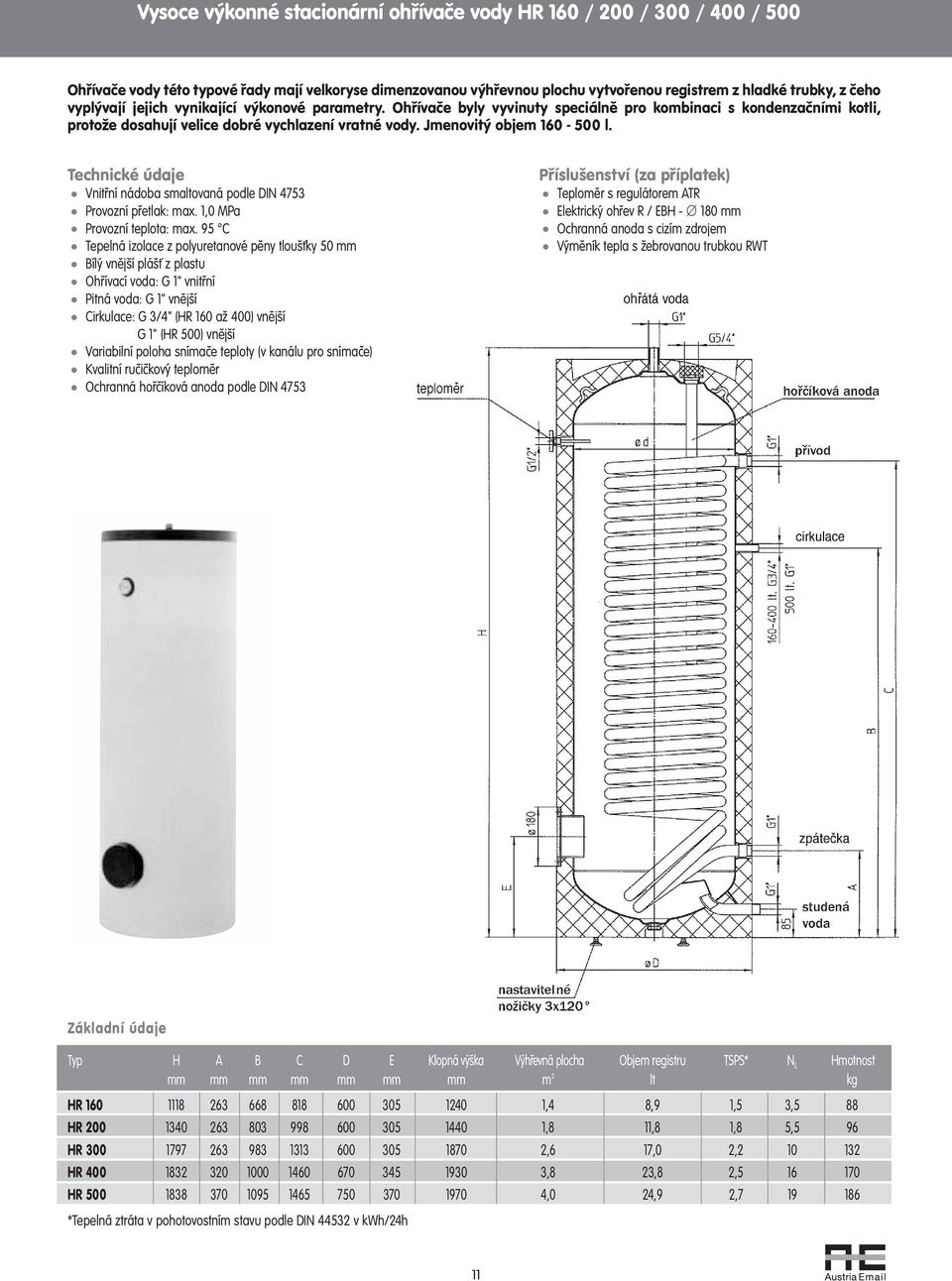

13 Vysoce výkonné stacionární ohřívače vody HR 160 / 200 / 300 / 400 / 500 Ohřívače vody této typové řady mají velkoryse dimenzovanou výhřevnou plochu vytvořenou registrem z hladké trubky, z čeho vyplývají jejich vynikající výkonové parametry Ohřívače byly vyvinuty speciálně pro kombinaci s kondenzačními kotli, protože dosahují velice dobré vychlazení vratné vody Jmenovitý objem l Technické údaje Vnitřní nádoba smaltovaná podle DIN 4753 Provozní přetlak: max 1,0 MPa Provozní teplota: max 95 C Tepelná izolace z polyuretanové pěny tloušťky 50 mm Bílý vnější plášť z plastu Ohřívací voda: G 1" vnitřní Pitná voda: G 1" vnější Cirkulace: G 3/4" (HR 160 až 400) vnější G 1" (HR 500) vnější Variabilní poloha snímače teploty (v kanálu pro snímače) Kvalitní ručičkový teploměr Ochranná hořčíková anoda podle DIN 4753 Příslušenství (za příplatek) Teploměr s regulátorem ATR Elektrický ohřev R / EBH mm Ochranná anoda s cizím zdrojem Výměník tepla s žebrovanou trubkou RWT Základní údaje Typ H A B C D E Klopná výška Výhřevná plocha Objem registru TSPS* N L Hmotnost mm mm mm mm mm mm mm m 2 lt kg HR ,4 8,9 1,5 3,5 88 HR ,8 11,8 1,8 5,5 96 HR ,6 17,0 2, HR ,8 23,8 2, HR ,0 24,9 2, *Tepelná ztráta v pohotovostním stavu podle DIN v kwh/24h 11

14 Vysoce výkonné stacionární ohřívače vody HR 160 / 200 / 300 / 400 / 500 Výkonové údaje Průtokové výkony v kw resp l/h Teplota přívodu 70 C 70 C 70 C 80 C 80 C 80 C 70 C 70 C 70 C 80 C 80 C 80 C Teplota ohřáté vody 45 C 45 C 45 C 45 C 45 C 45 C 60 C 60 C 60 C 60 C 60 C 60 C Teplota studené vody 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C Průtok 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h 1 m 3 /h 2 m 3 /h 3 m 3 /h HR ,0 28,9 31,8 29,8 38,3 42,7 17,1 20,8 22,4 24,8 31,0 33, HR ,5 36,3 40,4 36,7 47,5 53,2 21,6 26,2 28,6 30,7 38,5 42, HR ,5 48,5 55,6 44,9 63,1 73,1 28,0 36,8 41,8 39,1 53,0 60, HR ,0 58,8 68,7 50,8 74,1 87,1 32,6 44,8 51,8 44,4 62,9 73, HR ,1 61,9 72,3 53,5 78,0 91,7 34,3 47,2 54,5 46,7 66,2 77, *Tepelná ztráta v pohotovostním stavu podle DIN v kwh/24h Tlakové ztráty registrů (mbar) Typ Průtok ohřívací vody (l/h) HR HR HR HR HR

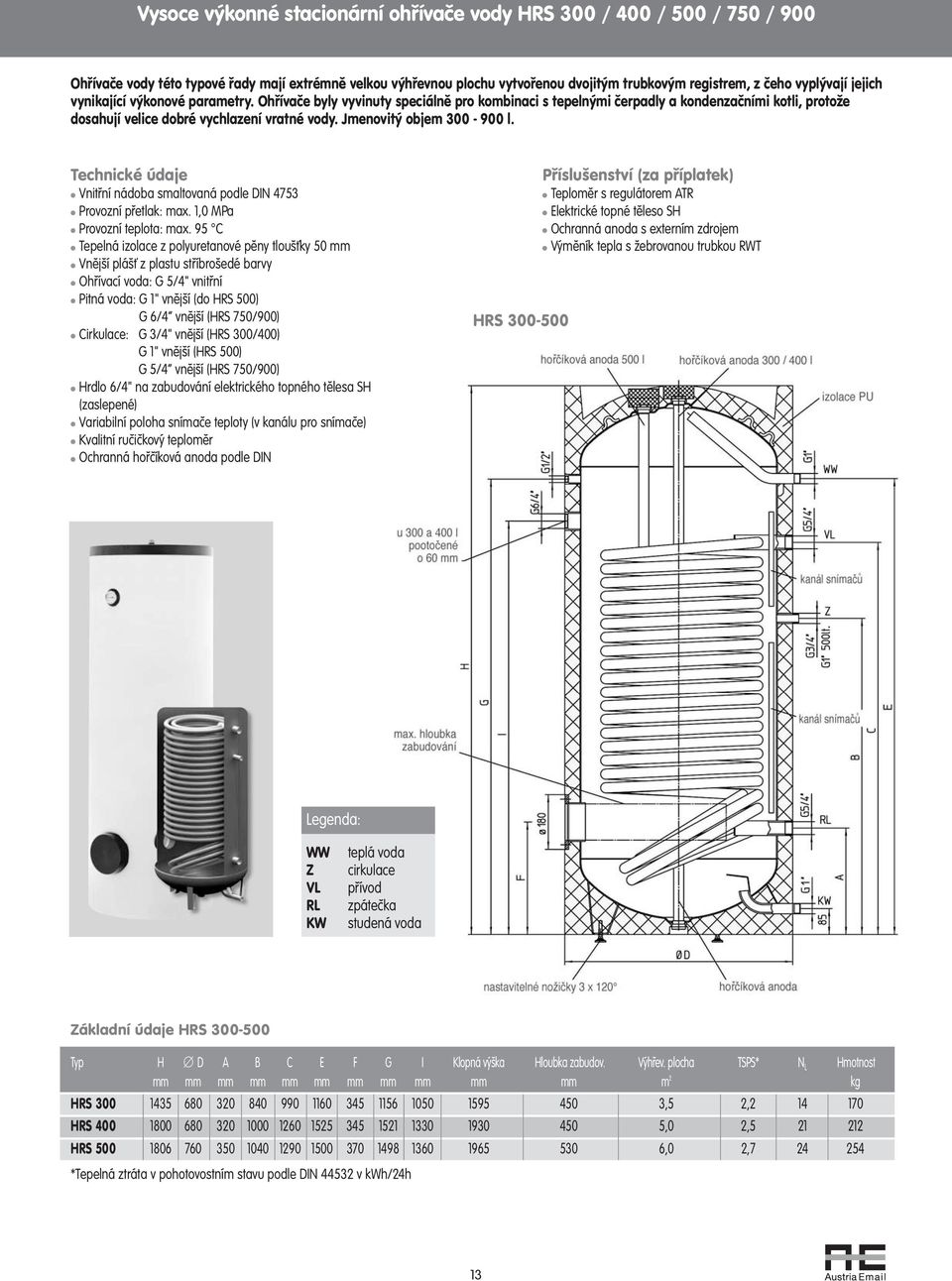

15 Vysoce výkonné stacionární ohřívače vody HRS 300 / 400 / 500 / 750 / 900 Ohřívače vody této typové řady mají extrémně velkou výhřevnou plochu vytvořenou dvojitým trubkovým registrem, z čeho vyplývají jejich vynikající výkonové parametry Ohřívače byly vyvinuty speciálně pro kombinaci s tepelnými čerpadly a kondenzačními kotli, protože dosahují velice dobré vychlazení vratné vody Jmenovitý objem l Technické údaje Vnitřní nádoba smaltovaná podle DIN 4753 Provozní přetlak: max 1,0 MPa Provozní teplota: max 95 C Tepelná izolace z polyuretanové pěny tloušťky 50 mm Vnější plášť z plastu stříbrošedé barvy Ohřívací voda: G 5/4" vnitřní Pitná voda: G 1" vnější (do HRS 500) G 6/4 vnější (HRS 750/900) Cirkulace: G 3/4" vnější (HRS 300/400) G 1" vnější (HRS 500) G 5/4 vnější (HRS 750/900) Hrdlo 6/4" na zabudování elektrického topného tělesa SH (zaslepené) Variabilní poloha snímače teploty (v kanálu pro snímače) Kvalitní ručičkový teploměr Ochranná hořčíková anoda podle DIN HRS Příslušenství (za příplatek) Teploměr s regulátorem ATR Elektrické topné těleso SH Ochranná anoda s externím zdrojem Výměník tepla s žebrovanou trubkou RWT Legenda: WW Z VL RL KW teplá voda cirkulace přívod zpátečka studená voda Základní údaje HRS Typ H D A B C E F G I Klopná výška Hloubka zabudov Výhřev plocha TSPS* N L Hmotnost mm mm mm mm mm mm mm mm mm mm mm m 2 kg HRS ,5 2, HRS ,0 2, HRS ,0 2, *Tepelná ztráta v pohotovostním stavu podle DIN v kwh/24h 13

16 Vysoce výkonné stacionární ohřívače vody HRS 300 / 400 / 500 / 750 / 900 HRS Legenda: WW teplá voda Z cirkulace VL přívod RL vratná voda KW studená voda TH teploměr EH elektrický ohřev kanál snímačů ochranná anoda s externím zdrojem Základní údaje HRS Typ H H D D A B C E F klopná výhřevná s izolací s izolací výška plocha HRS ,0 HRS ,5 Výkonové údaje HRS Výkon ohřívače v kw / trvalý přítok ohřáté vody v l/h / doba ohřevu v min Teplota přívodu 50 C 50 C 50 C 70 C 70 C 70 C 80 C 80 C 80 C 90 C 90 C 90 C Teplota ohřáté vody 45 C 45 C 45 C 45 C 45 C 45 C 45 C 45 C 45 C 45 C 45 C 45 C Teplota studené vody 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C 10 C Průtok 1 m 3 /h 3 m 3 /h 4,5 m 3 /h 1 m 3 /h 3 m 3 /h 4,5 m 3 /h 1 m 3 /h 3 m 3 /h 4,5 m 3 /h 1 m 3 /h 3 m 3 /h 4,5 m 3 /h HRS ,2 26,9 30,2 38,7 69,7 80,1 48,8 89,7 102,3 58,8 109,7 124, HRS ,9 36,9 41,9 46,8 88,5 105,6 57,6 115,5 137,3 68,4 142,5 169, , HRS ,1 38,7 43,6 47,9 91,8 107,1 59,0 114,7 136,1 70,1 137,5 165, Tlaková ztráta výměníku (kpa) HRS Typ Průtok ohřívací vody (m 3 /h) 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 HRS 300 0,3 0,7 1,4 2,3 3,3 4,5 5,9 7,4 9,0 HRS 400 0,2 0,8 1,7 3,0 4,7 6,7 9,0 11,7 14,8 HRS 500 0,4 1,2 2,6 4,4 6,6 9,1 12,1 15,3 18,8 HRS 750 0,4 1,3 2,7 4,6 6,8 9,5 12,6 16,0 19,7 HRS 900 4,7 6,8 9,3 12,2 15,6 19,4 23,8 28,7 34,2 Ostatní údaje na vyžádání 14

17 Zásobníky teplé vody HT 140 / 200 / 300 / 400 / 500 FM Zásobníky teplé vody s jednou přírubou průměru 180 mm na zabudování elektrické ohřevné vložky R / EBH příp výměníku tepla s žebrovanou trubkou RWT jako i elektrického ohřevného článku SH se závitem 6/4" Příruba je zaslepená a vybavená tepelnou izolací Jmenovitý objem l Technické údaje Vnitřní nádoba smaltovaná podle DIN 4753 Provozní přetlak: max 1,0 MPa Provozní teplota: max 95 C Tepelná izolace z polyuretanové pěny vypěněné bez tepelných můstků přímo do vnějšího pláště Vnější plechový plášť bílé barvy Pitná voda: G 1" vnější Cirkulace: G 3/4" (140 až 300 l) vnější G 1" (400 a 500 l) vnější Variabilní poloha snímače teploty v kanálu pro snímače (např snímač ATR) Kvalitní ručičkový teploměr Ochranná hořčíková anoda podle DIN 4753 Příslušenství (za příplatek) Teploměr s regulátorem ATR Elektrický ohřev R / EBH mm; SH 6/4 Ochranná anoda s cizím zdrojem Výměník tepla s žebrovanou trubkou RWT Legenda: WW Z KW teplá voda cirkulace studená voda Základní údaje Typ H D A B C E Hloubka zabudov EBH/SH Hořč anoda Klopná výška Hmotnost mm mm mm mm mm mm mm mm mm kg HT 140 FM / x HT 200 FM / x HT 300 FM / x HT 400 FM / x HT 500 FM / x

18 Zásobníky teplé vody VT 300 / 500 FFM Zásobníky teplé vody se dvěma přírubami průměru 240 mm na zabudování elektrické ohřevné vložky R příp výměníku tepla s žebrovanou trubkou RWT jako i elektrického ohřevného článku SH se závitem 6/4" Příruby nejsou zaslepené Jmenovitý objem l Technické údaje Vnitřní nádoba smaltovaná podle DIN 4753 Provozní přetlak: max 1,0 MPa Provozní teplota: max 95 C Tepelná izolace z polyuretanové pěny vypěněná bez tepelných můstků přímo do vnějšího pláště Vnější plechový plášť bílé barvy Pitná voda: G 1" (300 l) vnější G 2" (500 l) vnější Cirkulace: G 3/4" vnější Variabilní poloha snímače teploty ve 2 kanálech pro snímače Kvalitní ručičkový teploměr Ochranná hořčíková anoda podle DIN 4753 Příslušenství (za příplatek) Teploměr s regulátorem ATR Elektrický ohřev R mm; SH 6/4 Ochranná anoda s cizím zdrojem Výměník tepla s žebrovanou trubkou RWT Základní údaje Typ H D A B C E F Hloubka zabudov EBH/SH Klopná výška Hmotnost mm mm mm mm mm mm mm mm mm kg VT 300 FFM / 6/4" VT 500 FFM / 6/4"

19 Zásobníky teplé vody pro plnící systémy VT 200 / 300 / 400 / 500 / 800 / 1000 LDS Tato typová řada zásobníků vody je určena pro plnící systémy s ohřevem vody prostřednictvím externího výměníku tepla Jmenovitý objem l Technické údaje Vnitřní nádoba je smaltovaná podle DIN 4753 Provozní tlak: max 1,0 MPa Provozní teplota: max 95 C Odběr teplé vody hrdlem na boku zásobníku Připojení plnícího okruhu: hrdlo s vnitřním závitem 1 1/2" Připojení cirkulace: hrdlo s vnitřním závitem 1" Hrdlo pro teploměr 1/2" s vnitřním závitem Dvě hrdla pro měření a regulaci 1/2" s vnitřním závitem Ochranná hořčíková anoda podle DIN 4753 Tepelná izolace z polyuretanové pěny tloušťky 50 mm přímo vypěněná do pláště z ocelového plechu barvy RAL 9016 (do 500 l) Tepelná izolace z měkké pěny tloušťky 100 mm šedé barvy (pro 800 a 1000 l) Možnost doplnění hrdla 2" na další odběr teplé vody (800 a 1000 l) Příslušenství (za příplatek) Ručičkový teploměr Elektrická ohřevná vložka R / EBH s přírubou 180 mm Výměník tepla s žebrovanou trubkou RWT Ochranná anoda s externím zdrojem anoda teplá voda přívod výměníku tepla teploměr G 1/2 přívod výměníku tepla cirkulace hrdlo snímače G 1/2 cirkulace hrdlo snímače G 1/2 anoda spiatočka výmenníka tepla hrdlo snímače G 1/2 spiatočka výmenníka tepla studená voda hrdlo snímače G 1/2 studená voda LDS LDS Nastavitelné nožičky není možné použít při transportu! Základní údaje LDS Typ H D A B C E F G Klopná výška TSPS* Hmotnost mm mm mm mm mm mm mm mm mm kg LDS ,9 96 LDS ,3 115 LDS ,9 141 LDS ,2 184 Základní údaje LDS Typ H A B C E Klopná výška TSPS* Hmotnost mm mm mm mm mm mm kg LDS ,5 200 LDS ,5 270 *Tepelná ztráta v pohotovostním stavu v kwh/24h podle DIN

20 Víceúčelové zásobníky a ohřívače vody Zásobníky a ohřívače vody této typové řady jsou koncipovány na základě nejnovějších poznatků z oblasti využití a šetření energie, protikorozní ochrany, ekologie, designu a funkčnosti při použití dodávaného příslušenství Volba produktů z tohoto programu, které je možné individuálně doplnit komponenty příslušenství, dává instalatérovi možnost optimálně sestavit zařízení na ohřev pitné vody v souladu s požadavky zákazníka Podle typu ohřívače a příslušenství je použitelný mono-, bi- nebo multivalentní přívod energie pro ohřev vody (z kotle, ze solárního zařízení, z tepelného čerpadla nebo z dálkového vytápění) K těmto zásobníkům a ohřívačům vody můžete připojit jednotlivě nebo v kombinaci všechny formy energií od solární a dálkové energie, přes tepelné čerpadlo až po nízkoteplotní nebo kondenzační kotel Navíc je tu možnost elektrického ohřevu v letním provozu zabudováním základních nebo doplňkových ohřevních vložek do všech produktů Technické údaje Smalt jako optimální ochrana proti korozi Vytvoření optimální ochrany proti korozi speciálním postupem, při kterém se celá nádrž na povrchu ve styku s ohřívanou vodou pokryje smaltovací hmotou v tekutém stavu a posléze po vysušení vypálí Pokrytí chráněného povrchu nádrže bez přítomnosti vzduchu vytváří vrstvu smaltu bez vzduchových bublinek a poréznosti Nízká tvorba vodního kamene Velkoplošné vysokovýkonné trubkové registry (výměníky tepla) Žádný cizorodý materiál - optimální ochrana proti korozi Teplovýměnné plochy zůstávají i po dlouhodobém provozu bez vodního kamene Trubkový registr se závity zasahujícími do spodní části ohřívače zvyšuje využití objemu nádoby optimálním přehřátím dna a zničení baktérií přinesených do ohřívače studenou vodou Pracovní přetlak registru i nádrže do 1,0 MPa Příslušenství (za příplatek) Kapilární teploměr ATH Teploměr s termostatem ATR na spínaní čerpadla ohřevu Elektrické ohřevné vložky R Elektrické ohřevné články SH Výměník tepla s žebrovanou trubkou RWT Zaslepovací příruba BFE s plochým těsněním FD Mezipříruba 240/180 mm Ochranná anoda Correx s cizím zdrojem napětí Přírubový otvor/otvory 240 mm ve spodní zóně zásobníku/ohřívače vody Možnost čištění nádrže Možnost zabudování elektrické ohřevné vložky nebo žebrovaného trubkového výměníku tepla, příp uzavření zaslepovací přírubou Dolní příruba zásobníku vody VT-N 800/1000 FFN nezaslepená, je připravená na zabudování příslušenství Možnost uzavření doplňky příslušenství (BFE , FD 240, Kryt 240) Hrdlo s vnitřním závitem 1 1/2" Možnost doplnění elektrického ohřevného článku se závitovým připojením na dohřev horní zóny ohřívače Tyčová ochranná anoda Zabudovaná hořčíková anoda na zvýšení protikorozní ochrany zásobníku (VT-N), možnost dodatečného vyzbrojení bezúdržbovou anodou s externím zdrojem napětí Zabudovaná bezúdržbová anoda s externím zdrojem napětí (VT-S a VT 1250 FM/FRM) Kvalitní tepelná izolace Minimální tepelné ztráty zaručené tepelnou izolací z měkké pěny tloušťky 100 mm s vnějším plastovým pláštěm Snížená výška instalace - přípojky potrubí na boku nádrže Zásobníky a ohřívače vody vhodné i do kotelen s nižší stavebnou výškou Umožnění instalace i do koutů a výklenků Všechny zásobníky a ohřívače vody vybavené hrdly na připojení cirkulace Měření teploty Teploměr ATH dodávaný jako standardní výbava, instalace do jednoho z kanálů pro snímače Doplnění dalšího teploměru ATH: příslušenství za příplatek 18

21 Víceúčelové zásobníky a ohřívače vody VT-N 800 / 1000 FFM, VT 1250 FM Víceúčelové velkoobjemové zásobníky vody s přírubami Typy VT-N 800 / 1000 FFM tepelná izolace smaltovaná nádrž u 800 l hrdlo G 2" (možnost dodatečného odběru) u 1000 l zaslepená příruba D 180 teploměr hrdlo G 6/4" pro ohřevný článek kanály pro snímače hořčíková anoda hrdlo G 3/4" TEPLÁ VODA CIRKULACE Technické údaje jednotný průměr nádrže 790 mm přípojky studené a teplé vody G 2" vnější přípojka cirkulace 1 1/4" vnější vypouštění nádrže přes přípojku studené vody hrdlo pro teploměr se závitem G 1/2" dolní příruba otevřená, možnost uzavření doplňky příslušenství Základní údaje 2 x příruba D 240 světlost 175 mm (dolní otevřená!) 8 45 STUDENÁ VODA Typ Jmen objem H D d A B C E F G Zabudov hloubka Klopná výška TSPS* Hmotnost l mm mm mm mm mm mm mm mm mm mm mm kg VT-N 800 FFM ,3 268 VT-N 1000 FFM ,1 313 *Tepelná ztráta v pohotovostním stavu v kwh/24h podle DIN Víceúčelový velkoobjemový zásobník vody s přírubou Typ VT 1250 FM ,5 ± anoda s cizím zdrojem napětí WV ± B G3/4" G1/2" B * max zabudovatelná hloubka Technické údaje VACUMAIL - trojvrstvý smalt vnitřního povrchu ocelové nádrže Bezúdržbová anoda Correx s externím zdrojem napětí ve standartní dodávce Průměr zásobníku s izolací cca 1150 mm 15 EH A 1700 ± ± ± ± G1/2" G6/4" ± ±1 G2" G2" G5/4" G2" 95 ± ± ± Z KW A 19

22 Víceúčelové ohřívače vody VT-N, VT-S 800 / 1000 FRM Víceúčelové velkoobjemové ohřívače vody s registrem a přírubou Typy VT-N, VT-S 800 / 1000 FRM tepelná izolace smaltovaná nádrž teploměr u 800 l hrdlo G 2" (možnost dodatečného odběru) u 1000 l zaslepená příruba D 180 hořčíková anoda (VT-N) TEPLÁ VODA bezúdržbová anoda (VT-S) PŘÍVOD CIRKULACE ZPÁTEČKA Technické údaje bivalentní příp třivalentní provoz s využitím registru, příruby 240 mm a hrdla s vnitřním závitem G 6/4" speciálně vytvarovaný registr zasahující oblast dna nádrže zlepšuje účinnost ohřevu a optimalizuje přehřátí dolní zóny ohřívače, čímž zamezuje množení se legionel v tomto prostoru jednotný průměr nádrže 790 mm přípojky studené a teplé vody G 2" vnější přípojky ohřívací vody G 1 1/4" vnitřní přípojka cirkulace G 1 1/4" vnější vypouštění nádrže přes přípojku studené vody 2 x příruba D 240 světlost 175 mm (zaslepená) STUDENÁ VODA Základní údaje Typ Jmen objem H D d A B C E F G I J l mm mm mm mm mm mm mm mm mm mm mm VT-N 800 FRM VT-S 800 FRM VT-N 1000 FRM VT-S 1000 FRM Typ Výhřevná plocha registru Objem registru trubky registru Klopná výška N L TSPS* Hmotnost m 2 l mm mm kg VT-N 800 FRM 2,00 13,1 33, ,0 3,8 244 VT-S 800 FRM 2,76 22,5 42, ,0 3,8 310 VT-N 1000 FRM 2,40 15,7 33, ,0 4,5 267 VT-S 1000 FRM 3,51 28,6 42, ,0 4,5 330 *Tepelná ztráta v pohotovostním stavu v kwh/24h podle DIN Výkonové údaje - jsou uvedeny společně s typem VT 1250 FRM» 20

23 Víceúčelové ohřívače vody VT-N, VT-S 800 / 1000 FRMR Víceúčelové velkoobjemové ohřívače vody s 2 registry Typy VT-N, VT-S 800 / 1000 FRMR tepelná izolace smaltovaná nádrž teploměr u 800 l hrdlo G 2" (možnost dodatečného odběru) u 1000 l zaslepená příruba D 180 hořčíková anoda (VT-N) hrdlo G 6/4" pro ohřevný článek hrdlo G 1/2" pro regulaci TEPLÁ VODA PŘÍVOD ZPÁTEČKA PŘÍVOD-SOLÁR CIRKULACE ZPÁTEČKA-SOLÁR Technické údaje bivalentní příp třivalentní provoz s využitím 2 registrů, příruby 240 mm a hrdla s vnitřním závitem G 6/4" speciálně vytvarovaný registr zasahující oblast dna nádrže zlepšuje účinnost ohřevu a optimalizuje přehřátí dolní zóny ohřívače, čímž zamezuje množení se legionel v tomto prostoru jednotný průměr nádrže 790 mm přípojky studené a teplé vody G 2" vnější přípojky ohřívací vody G 1 1/4" vnitřní přípojka cirkulace G 1 1/4" vnější vypouštění nádrže přes přípojku studené vody hrdlo pro teploměr se závitem G 1/2" příruba D 240 světlost 175 mm (zaslepená) STUDENÁ VODA Základní údaje Typ Jmen objem H D d A B C E F G I J K L l mm mm mm mm mm mm mm mm mm mm mm mm mm VT-N 800 FRMR VT-S 800 FRMR VT-N 1000 FRMR VT-S 1000 FRMR Typ Registr dolní Registr horní Výhřevná plocha Objem trubky Výhřevná plocha Objem trubky Klopná výška N L TSPS* Hmotnost m 2 l mm m 2 l mm mm kg VT-N 800 FRMR 2,00 13,1 33,7 1,2 7,8 33, /21 3,9 269 VT-S 800 FRMR 2,76 22,5 42,4 1,2 7,8 33, /24 3,9 326 VT-N 1000 FRMR 2,40 15,7 33,7 1,2 7,8 33, /26 4,6 294 VT-S 1000 FRMR 3,51 28,6 42,4 1,2 7,8 33, /33 4,6 350 *Tepelná ztráta v pohotovostním stavu v kwh/24h podle DIN

24 Víceúčelový ohřívač vody VT 1250 FRM Víceúčelový velkoobjemový ohřívač vody s registrem a přírubou Typ VT 1250 FRM ,5 ± Technické údaje VACUMAIL - třívrstvý smalt vnitřního povrchu ocelové nádrže Bezúdržbová anoda Correx s externím zdrojem napětí ve standardní dodávce Průměr zásobníku s izolací cca 1150 mm anoda s cizím zdrojem napětí ± B G3/4" G1/2" Výkonové údaje B 890* * max zabudovatelná hloubka 15 EH A 1700 ± ± ±5 410 ± G1/2" G6/4" ± ±1 700 G2" G2" G1" G5/4" G1" G2" ±5 410 ±5 865 ±5 A 1015 ± ± WV VL Z RL KW Výhřevná plocha v m 2 Průtokové výkony v kw resp l/h N L Teplota přívodu 70 C 80 C 70 C 80 C Teplota ohřáté vody 45 C 45 C 60 C 60 C Teplota studené vody 10 C 10 C 10 C 10 C Průtok 3000 l/h 3000 l/h 3000 l/h 3000 l/h VT-N 800 FRM(R) 2,0 39,1 51,6 27,3 41, dolní registr VT-S 800 FRM(R) 2,76 54,9 72,2 40,2 59, dolní registr VT-N 1000 FRM(R) 2,4 44,2 57,7 32,2 47, dolní registr VT-S 1000 FRM(R) 3,51 60,0 78,1 43,4 63, dolní registr VT-N/S 800/1000 FRMR 1,2 24,6 32,3 18,0 26, horní registr VT 1250 FRM 3,03 51,8 67,4 37,5 55, Tlakové ztráty registrů (mbar) Typ Průtok ohřívací vody (l/h) VT-N 800 FRM(R) - dolní VT-S 800 FRM(R) - dolní VT-N 1000 FRM(R) - dolní VT-S 1000 FRM(R) - dolní VT-S/N 800/1000 FRM - horní VT 1250 FRM

25 Speciální velkoobjemové zásobníky a ohřívače pitné vody VT FFM / FRM / FRMR Velkoobjemové zásobníky a ohřívače pitné vody jsou dodávány jako zásobníky vody se 2 přírubami D=240 mm (typ FFM) nebo jako ohřívače vody s 1 přírubou D=240 mm, buď s 1 přivařeným registrem z hladké trubky (typ FRM) nebo se 2 přivařenými registry (typ FRMR) Nádrž je vyrobená z jakostní oceli, optimálně chráněná kompletně na celém vnitřním povrchu proti korozi 2-vrstvým smaltem vhodným i pro potravinářské účely Ochrana nádoby kvalitním smaltem je navíc podpořená zabudovanou bezúdržbovou ochrannou anodou Correx s externím zdrojem napětí, fungující na principu katodické ochrany proti korozi Nádrž je z vnější strany chráněná základní barvou Tyto zásobníky a ohřívače vody jsou koncipovány podle nejnovějších poznatků o využití a úspoře energie, ochraně životního prostředí, designu, funkce a ochrany proti korozi Jmenovitý objem l Technické údaje Optimální ochrana proti korozi kvalitním 2-vrstvým smaltem podle DIN 4753 Smalt vypálený při teplotě 850 C, proto je odolný vůči vysokým teplotám a teplotním šokům Ekologická tepelná izolace z bezfreonové PU-pěny Nádoba se izoluje po instalaci Přídavná příruba pro elektroohřev Usměrňovač toku v přívodu studené vody zabraňující víření vody v nádobě Měření teploty vody ve 2 hrdlech nebo pomocí upevňovací lišty podél celé výšky nádrže Vysokovýkonný registr z hladké trubky na optimální využití energie Navařená závěsná oka umožňující transport pomocí jeřábu Bezúdržbová ochranná anoda Correx s externím zdrojem napětí Výroba podle norem a předpisů německého výrobce Příruby velkého průměru Možnost přebírky TUV Provozní tlak max 1,0 MPa Provozní teplota max 95 C Příslušenství doplňující nádrž za příplatek Přídavná příruba D 240 mm Přídavné hrdlo 1/2 až 2" 23

26 Speciální velkoobjemové zásobníky a ohřívače pitné vody VT FFM / FRM / FRMR Zásobník vody typ VT FFM Ohřívač vody typ VT FRM Solární ohřívač vody typ VT FRMR Technické údaje (rozměry v mm) Průměr Odvzdušnění Teplá voda Cirkulace Přívod Vratná voda Studená voda Typ A B C D E F G H I K L L M N 5/4 IG 5/4 AG 1 IG 5/4 IG 5/4 IG 5/4 AG 1/2 IG 3/4 IG 2 IG 1/2 IG D=240 D=240 m 2 m 2 kg VT 1500 FFM VT 1500 FRM ,5-404 VT 1500 FRMR ,5 1, VT 2000 FFM VT 2000 FRM ,0-475 VT 2000 FRMR ,0 2,0 503 VT 2500 FFM VT 2500 FRM ,0-550 VT 2500 FRMR ,0 2,0 578 VT 3000 FFM VT 3000 FRM ,0-690 VT 3000 FRMR ,0 2,5 725 Snímač Anoda Correx El ohřev Snímač Příruba Příruba Výhř plocha Výhř plocha Hmotnost Všechny rozměry jsou údaje cca" Technické změny vyhrazeny IG - vnitřní závit AG - vnější závit 24

27 Plnící skupiny WATTS INDUSTRIES s deskovým výměníkem tepla SWEP ALR 11 / 12 / 21 / 22 Skupiny ALR pro plnící systémy s externím výměníkem tepla a akumulačním zásobníkem teplé vody se dodávají jako kompaktní stanice se všemi armaturami pro plnící okruh včetně čerpadla a omezovače průtoku, uzavíracích kohoutů a teploměrů na straně pitné vody (sekundár), připojení pro deskový výměník tepla potřebného výkonu, upevňovací sady pro montáž na stěnu a kompletní tepelné izolace Stanice se doplňuje kompaktním pájeným deskovým výměníkem tepla SWEP typu B z ušlechtilé oceli, pájeným čistou mědí Velikost výměníku tepla určuje tepelný výkon skupiny Provozní podmínky Na straně pitné vody max dovolený provozní tlak 1,0 MPa max dovolená provozní teplota 95 C Na straně vytápění max dovolený provozní tlak 1,6 MPa max dovolená provozní teplota 185 C Konstrukční řada ALR 1 výkon do 110 kw ALR 2 výkon do 300 kw 25

28 Plnící skupiny WATTS INDUSTRIES s deskovým výměníkem tepla SWEP ALR 11 / 12 / 21 / 22 ALR 1 ALR 2 Technické údaje - rozměry ALR 1 ALR 2 B1 Šířka plnící skupiny H1 Výška plnící skupiny T1 Hloubka plnící skupiny b3 Rozestup potrubí t3 Odstup potrubí od stěny 55 63,5 t4 Odstup ohřívacího potrubí od stěny B2 Šířka výměníka tepla H2 Výška výměníka tepla T2 Hloubka výměníka tepla h3 Vzdálenost od okraje tepelné izolace b4 Vzdálenost od okraje tepelné izolace / 210 I Výstup ohřáté vody TW výstup G1" vnitřní G 1 1/4" vnitřní II Vstup studené vody TW vstup G1" vnitřní G 1 1/4" vnitřní III Přívod vyhřívané vody HV G1 1/4" vnitřní * G 2" vnitřní * IV Zpátečka vyhřívané vody HR G1 1/4" vnitřní * G 2" vnitřní * * = těsnení naplocho 26

29 Plnící skupiny WATTS INDUSTRIES s deskovým výměníkem tepla SWEP ALR 11 / 12 / 21 / 22 Tlakové ztráty ALR 1 na straně pitné vody (bez výměníku tepla) Tlakové ztráty ALR 2 na straně pitné vody (bez výměníku tepla) Průtok vody na sekundární straně určuje výkon plnící skupiny, proto musí být na vypočtenou hodnotu nastavený pomocí zabudovaného omezovače průtoku TACO Pomocí uvedených diagramů je možné zjistit dispoziční tlak plnící skupiny, který by při plném otevření omezovače TACO (nastavení 8) neměl být menší jako součet tlakové ztráty použitého deskového výměníku SWEP a tlakové ztráty celého sekundárního okruhu Kdyby k tomu došlo, je potřeba zvolit výměník tepla s větším počtem desek a nižší tlakovou ztrátou Hodnoty průtoků a tlakových ztrát deskových výměníků tepla SWEP jsou uvedeny v následujících tabulkách 27

30 Plnící skupiny WATTS INDUSTRIES s deskovým výměníkem tepla SWEP ALR 11 / 12 / 21 / 22 Parametry čerpadel Plnící skupina ALR 1 Přehled parametrů Typ Z 25/70 r Wilo Otáčky max 1/min 2200 Jmenovitý průměr palec G 1" Provozní teplota max C 110 Provozní tlak max MPa 1,0 Napětí/ frekvence V / Hz 230 V / 50 Hz Plnící skupina ALR 2 Přehled parametrů Typ UPS B Grundfos Otáčky max 1/min 2450 Jmenovitý průměr palec Rp 1 1/4" Provozní teplota max C 110 Provozní tlak max MPa 1,0 Napětí / frekvence V / Hz 230 V / 50 Hz Přípojné hodnoty Odběr proudu Výkon při otáčkach / min A W , , , ,27 59 Přípojné hodnoty Odběr proudu Výkon při otáčkach / min A W , , , Návrh typu a velikosti deskového výměníku SWEP Pomocí následujících tabulek možno k plnící skupině ALR jednoduchým způsobem přiřadit deskový výměník tepla SWEP na dosažení požadovaného výkonu skupiny Při návrhu typu ALR a příslušného výměníku tepla se vychází především z požadavků na vychlazení vratné vody na primární straně Při potřebě vyšší teploty vratné vody, např při konvenčních kotlích, se volí skupina ALR 11 s výměníkem typu B10 (do 110 kw) nebo ALR 21 s výměníkem typu B35 (do 300 kw), u kterých je teplota vratné vody na úrovni cca 45 C Při potřebě lepšího vychlazení vratné vody např na dosažení vysoké efektivnosti kondenzačních kotlů, se volí skupina ALR 12 s výměníkem typu B25 (do 110 kw) nebo ALR 22 s výměníkem typu B45 (do 300 kw), u kterých klesá teplota vratné vody na úroveň cca 30 C Po zvolení vyhovujícího výměníku tepla je možné z tabulky získat další potřebné údaje: průtok a tlakovou ztrátu na primární straně výměníku, které jsou potřebné pro návrh primárního čerpadla; toto čerpadlo a 3-cestný směšovač nejsou součástí dodávky plnící skupiny ALR, průtok ohřáté vody na sekundární straně v l/min - tento průtok je třeba uvést do technické zprávy, protože se musí bezpodmínečně nastavit pomocí omezovače TACO při uvádění zařízení do provozu; nenastavený průtok na sekundární straně může vést k nadměrnému zvýšení teploty ohřívané vody na primární straně a zanesení výměníku tepla vodním kamenem ve velmi krátkém čase Hodnota průtoku se nastavuje při provozu zařízení pomocí přímého odečítání průtoku na stupnici omezovače v l/min 28

31 Plnící skupiny WATTS INDUSTRIES s deskovým výměníkem tepla SWEP ALR 11 / 12 / 21 / 22 Technické údaje deskových výměníků tepla SWEP typu B ALR 11 Primární strana Sekundární strana Vstupní parametry: Teplota přívodu do výměníku: 60 C Teplota studené vody: 10 C Teplota vratné vody: podle tabulky Teplota ohřáté vody: 55 C Výkon Výměník Teplota Průtok Tlaková Průtok Průtok Tlaková tepla SWEP vrat vody ztráta ztráta kw typ C m 3 /h kpa m 3 /h l/min kpa 50 B10 x 30 43,6 2,667 15,2 0,962 16,0 2,52 55 B10 x 30 44,6 3,109 20,3 1,058 17,6 3,02 60 B10 x 30 45,5 3,609 27,0 1,155 19,3 3,57 65 B10 x 30 46,4 4,177 35,7 1,251 20,9 4,16 70 B10 x 40 43,3 3,664 17,2 1,347 22,5 2,82 75 B10 x 40 44,3 4,156 21,8 1,443 24,1 3,22 80 B10 x 40 44,9 4,614 26,6 1,539 25,7 3,64 85 B10 x 40 45,8 5,224 33,7 1,636 27,3 4,09 90 B10 x 50 43,3 4,711 19,5 1,732 28,9 3,12 95 B10 x 50 43,9 5,162 23,3 1,828 30,5 3, B10 x 50 44,6 5,653 27,7 1,924 32,1 3, B10 x 50 45,2 6,184 32,9 2,020 33,7 4, B10 x 60 43,3 5,758 22,1 2,117 35,3 3,45 ALR 21 Primární strana Sekundární strana Vstupní parametry: Teplota přívodu do výměníku: 60 C Teplota studené vody: 10 C Teplota vratné vody: podle tabulky Teplota ohřáté vody: 55 C Výkon Výměník Teplota Průtok Tlaková Průtok Průtok Tlaková tepla SWEP vrat vody ztráta ztráta kw typ C m 3 /h kpa m 3 /h l/min kpa 120 B35 x 30 43,6 6,401 10,9 2,309 38,5 1, B35 x 30 44,3 7,204 13,7 2,502 41,7 2, B35 x 30 45,2 8,246 17,8 2,694 44,9 2, B35 x 30 45,8 9,218 22,1 2,886 48,1 2, B35 x 30 46,7 10,520 28,4 3,079 51,3 3, B35 x 30 47,4 11,720 35,0 3,271 54,5 3, B35 x 40 44,3 9,975 15,9 3,464 57,7 2, B35 x 40 44,9 10,960 19,0 3,656 60,9 2, B35 x 40 45,5 12,030 22,8 3,849 64,2 2, B35 x 40 45,8 12,910 26,1 4,041 67,4 3, B35 x 40 46,4 14,140 31,1 4,233 70,6 3, B35 x 40 47,0 15,480 37,1 4,426 73,8 3, B35 x 50 44,6 13,570 20,4 4,618 77,0 2, B35 x 50 45,2 14,720 23,9 4,811 80,2 2, B35 x 50 45,5 15,640 26,9 5,003 83,4 3, B35 x 50 45,8 16,590 30,1 5,196 86,6 3, B35 x 50 46,4 18,000 35,3 5,388 89,8 3, B35 x 60 44,6 16,390 22,9 5,580 93,0 3, B35 x 60 44,9 17,300 25,4 5,773 96,2 3,21 29
