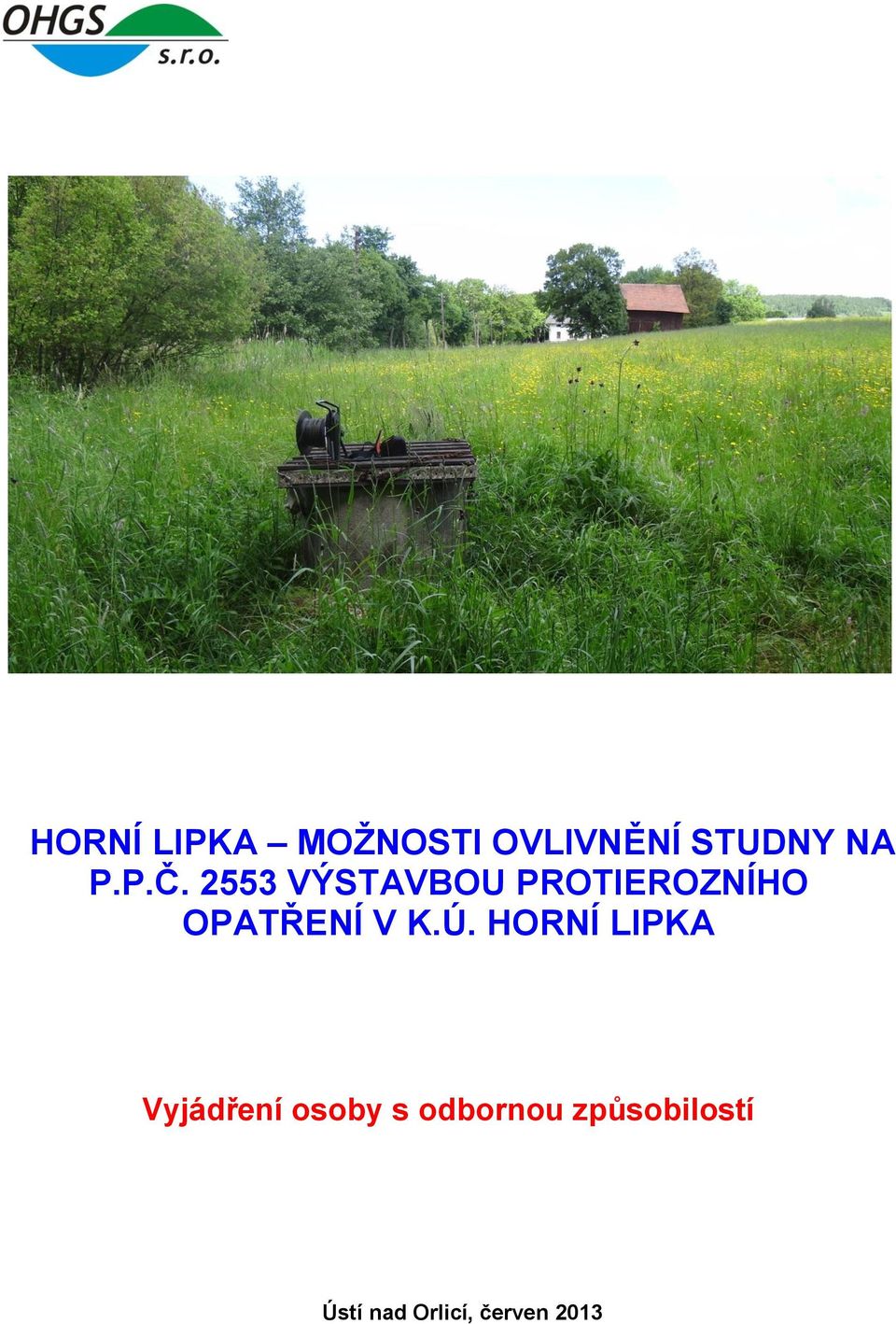

1 HORNÍ LIPKA MOŽNOSTI OVLIVNĚNÍ STUDNY NA P.P.Č VÝSTAVBOU PROTIEROZNÍHO OPATŘENÍ V K.Ú. HORNÍ LIPKA Vyjádření osoby s odbornou způsobilostí Ústí nad Orlicí, červen 2013

2 Název akce: Horní Lipka možnosti ovlivnění studny na p.p.č výstavbou protierozního opatření v k.ú. Horní Lipka Řešitelská organizace : OHGS s.r.o. ul. 17. listopadu 1020, Ústí nad Orlicí telefon: , fax: ohgs@ohgs.cz internet: Řešitel : RNDr. Svatopluk Š E D A Spolupracovníci : Mgr. Jana F I E B I G E R O V Á Ředitelka společnosti : Ing. Klára Š E D O V Á

3 O B S A H : strana 1. ZÁKLADNÍ ÚDAJE ZADÁNÍ ÚKOLU, CÍL PRACÍ ÚDAJE O STAVEBNÍM ZÁMĚRU ÚDAJE O POTENCIÁLNĚ OHROŽENÉ STUDNI GEOLOGICKÉ A HYDROGEOLOGICKÉ POMĚRY LOKALITY, GENEZE PODZEMNÍ VODY VE STUDNI OCHRANNÝ STATUT ZÁJMOVÉHO ÚZEMÍ POSOUZENÍ MÍRY OVLIVNĚNÍ DOMOVNÍ STUDNY PŘEDMĚTNOU STAVBOU MOŽNOST OVLIVNĚNÍ DOMOVNÍ STUDNY PŘI VÝSTAVBĚ SO-01 A OCHRANNÁ OPATŘENÍ MOŽNOST OVLIVNĚNÍ DOMOVNÍ STUDNY PŘI PROVOZU SO ZÁVĚR... 8 P Ř Í L O H Y : 1. Geologická mapa zájmového území 2. Situace zájmového území na podkladu topografické mapy 3. Situace studny a hráze vodní nádrže na podkladu katastrální mapy

4 3 1. ZÁKLADNÍ ÚDAJE Název akce : Horní Lipka možnosti ovlivnění studny na p.p.č stavbou Protierozního opatření v k.ú. Horní Lipka Zakázkové číslo : Katastrální území : Horní Lipka Okres : 3611 Ústí nad Orlicí Kraj : CZ 053 Pardubický Úkol : zpracovat vyjádření osoby s odbornou způsobilostí v oboru hydrogeologie, hodnotící případný vliv stavby Protierozního opatření v k.ú. Horní Lipka na domovní studnu situovanou na p.p.č. 2553, k.ú. Horní Lipka Objednatel : ČR Státní pozemkový úřad Krajský pozemkový úřad pro Pardubický kraj Pobočka Ústí nad Orlicí Tvardkova Ústí nad Orlicí IČ: DIČ: CZ Řešitelská organizace: OHGS s.r.o. 17. listopadu Ústí nad Orlicí IČ: DIČ: CZ Datum zpracování : červen ZADÁNÍ ÚKOLU, CÍL PRACÍ ČR - Státní pozemkový úřad si u firmy OHGS s.r.o. Ústí nad Orlicí objednal zpracování vyjádření osoby s odbornou způsobilostí k možnosti ovlivnění studny na pozemku parc. č v k.ú. Horní Lipka (vlastník Macejáková Štefanie, Horní Lipka 47) stavbou Protierozní opatření v k.ú. Horní Lipka, zahrnující výstavbu vodní nádrže a revitalizaci toku včetně realizace dvou mokřadů na pozemcích parc.č. 2549, 2554 a 2555 v k.ú. Horní Lipka a protierozního příkopu. Na zpracování uvedeného vyjádření osoby s odbornou způsobilostí v hydrogeologii byla dne uzavřena smlouva o dílo v intencích 536 a násl. zákona č. 513/1991 Sb. Z hlediska metodiky byl v rámci posudku kromě prostudování záměru proveden terénní průzkum lokality, zhodnoceny byly archivní údaje o geologických

5 4 a hydrogeologických poměrech lokality a dle výsledků těchto prací bylo zpracováno požadované vyjádření. 3. ÚDAJE O STAVEBNÍM ZÁMĚRU Záměrem investora je obnovit dřívější vodní nádrž, jejíž zemní hráz byla ve dvou místech protržena, dále revitalizovat vodní tok s přilehlými mokřady a vybudovat protierozní příkop, situovaný na západním okraji obce Horní Lipka. Projektovaná vodní nádrž má být dlouhá 90 m, hráz bude šířky 5 m, kóta koruny hráze se má nacházet v nadmořské výšce 587,10 m n.m. Výše v povodí se uvažuje s vybudováním dvou mokřadů o ploše 703 a 910 m 2. Bezejmenný vodní tok (levostranný přítok Lipkovského potoka) bude revitalizován v délce 371 m, projektovaný protierozní příkop má délku 345 m a bude zaústěný do pravostranného přítoku Lipkovského potoka. Osázení nově vzniklého ekosystému je uvažováno stromy a trvalým travním porostem. 4. ÚDAJE O POTENCIÁLNĚ OHROŽENÉ STUDNI Domovní studna, která leží v blízkosti uvažovaného stavebního záměru, se nachází na p.p.č. 2553, k.ú. Horní Lipka. Její majitelkou je paní Macejáková Štefanie, Horní Lipka 47. Jedná se o vrtanou studnu o hloubce 11 m. Vrt je pravděpodobně vystrojen kameninovou zárubnicí o průměru 300 mm, horní okraj zárubnice je umístěn 30 cm nad úrovní okolního terénu. Nad vrtem je vybudována manipulační šachtice z jedné betonové skruže 1000/1000/90 mm. Betonová skruž je krytá dřevěným poklopem, který je zabezpečen proti vniknutí cizí osobou. Ve dne byla ve studni změřena hladina v hloubce 0,39 m od úrovně terénu (0,69 m od horního okraje zárubnice). Údaje o profilu vrtání a těsnění vrtu nejsou známy. Stav vrtu a manipulační šachtice je dokumentován na následujících fotografiích.

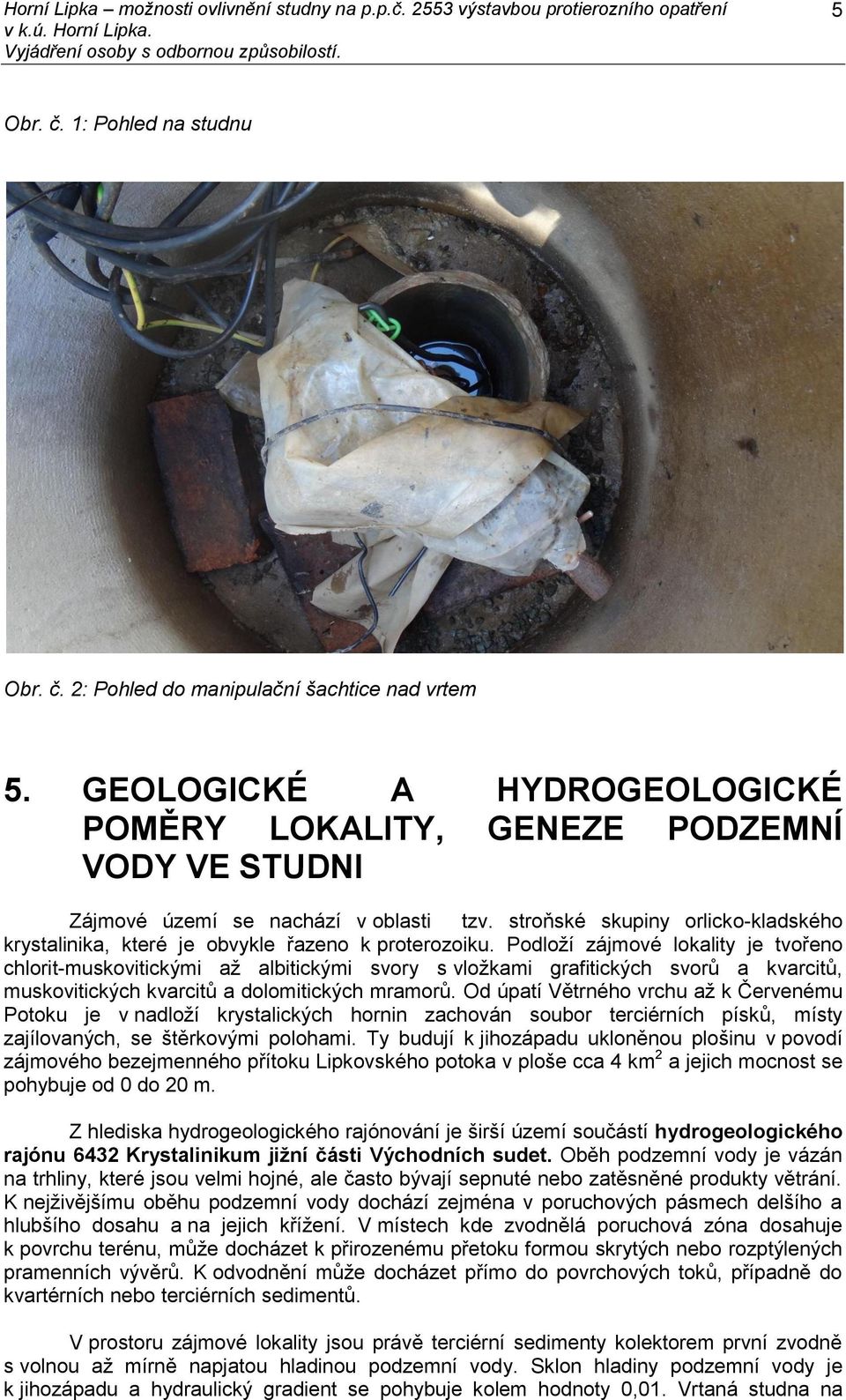

6 5 Obr. č. 1: Pohled na studnu Obr. č. 2: Pohled do manipulační šachtice nad vrtem 5. GEOLOGICKÉ A HYDROGEOLOGICKÉ POMĚRY LOKALITY, GENEZE PODZEMNÍ VODY VE STUDNI Zájmové území se nachází v oblasti tzv. stroňské skupiny orlicko-kladského krystalinika, které je obvykle řazeno k proterozoiku. Podloží zájmové lokality je tvořeno chlorit-muskovitickými až albitickými svory s vložkami grafitických svorů a kvarcitů, muskovitických kvarcitů a dolomitických mramorů. Od úpatí Větrného vrchu až k Červenému Potoku je v nadloží krystalických hornin zachován soubor terciérních písků, místy zajílovaných, se štěrkovými polohami. Ty budují k jihozápadu ukloněnou plošinu v povodí zájmového bezejmenného přítoku Lipkovského potoka v ploše cca 4 km 2 a jejich mocnost se pohybuje od 0 do 20 m. Z hlediska hydrogeologického rajónování je širší území součástí hydrogeologického rajónu 6432 Krystalinikum jižní části Východních sudet. Oběh podzemní vody je vázán na trhliny, které jsou velmi hojné, ale často bývají sepnuté nebo zatěsněné produkty větrání. K nejživějšímu oběhu podzemní vody dochází zejména v poruchových pásmech delšího a hlubšího dosahu a na jejich křížení. V místech kde zvodnělá poruchová zóna dosahuje k povrchu terénu, může docházet k přirozenému přetoku formou skrytých nebo rozptýlených pramenních vývěrů. K odvodnění může docházet přímo do povrchových toků, případně do kvartérních nebo terciérních sedimentů. V prostoru zájmové lokality jsou právě terciérní sedimenty kolektorem první zvodně s volnou až mírně napjatou hladinou podzemní vody. Sklon hladiny podzemní vody je k jihozápadu a hydraulický gradient se pohybuje kolem hodnoty 0,01. Vrtaná studna na

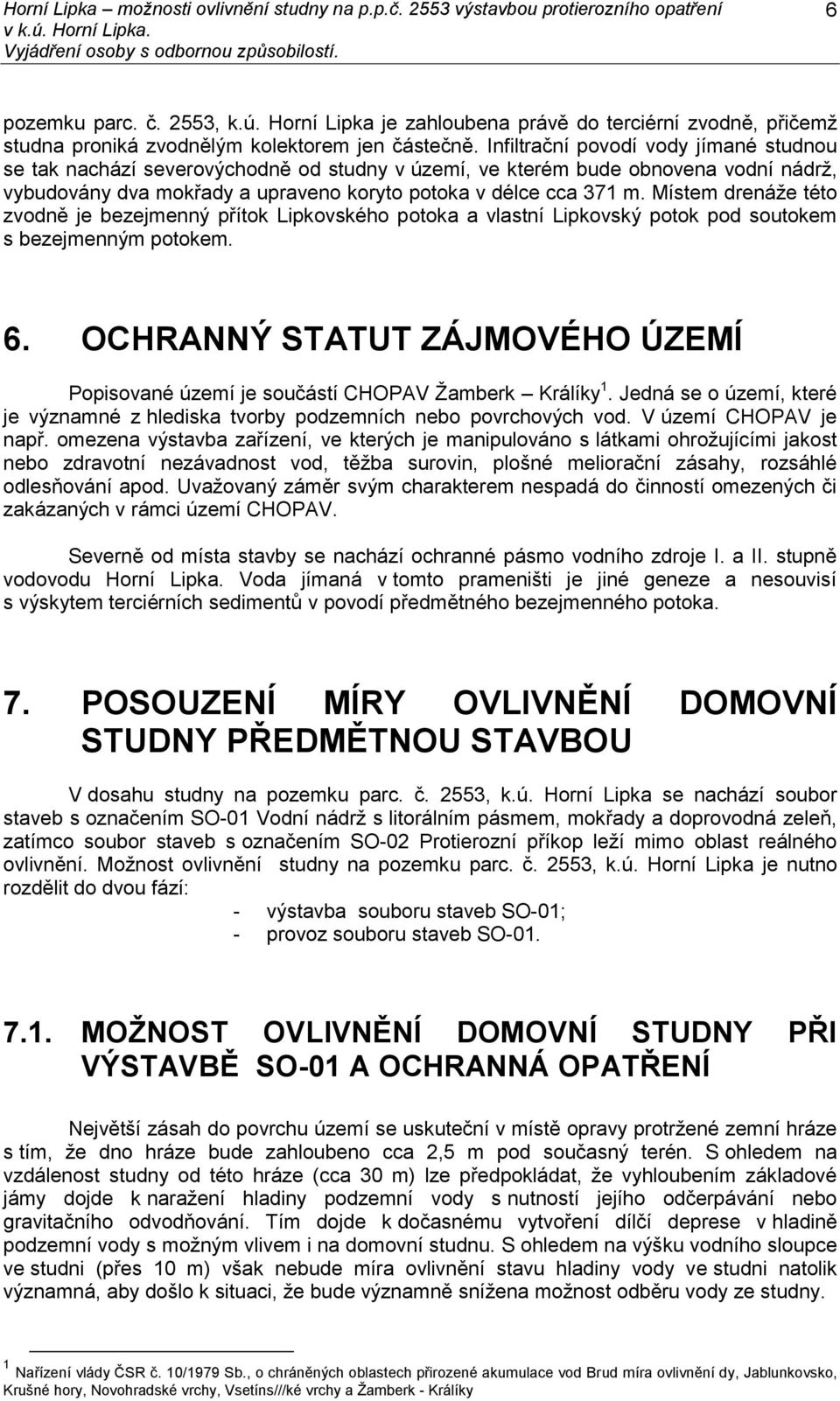

7 6 pozemku parc. č. 2553, k.ú. Horní Lipka je zahloubena právě do terciérní zvodně, přičemž studna proniká zvodnělým kolektorem jen částečně. Infiltrační povodí vody jímané studnou se tak nachází severovýchodně od studny v území, ve kterém bude obnovena vodní nádrž, vybudovány dva mokřady a upraveno koryto potoka v délce cca 371 m. Místem drenáže této zvodně je bezejmenný přítok Lipkovského potoka a vlastní Lipkovský potok pod soutokem s bezejmenným potokem. 6. OCHRANNÝ STATUT ZÁJMOVÉHO ÚZEMÍ Popisované území je součástí CHOPAV Žamberk Králíky 1. Jedná se o území, které je významné z hlediska tvorby podzemních nebo povrchových vod. V území CHOPAV je např. omezena výstavba zařízení, ve kterých je manipulováno s látkami ohrožujícími jakost nebo zdravotní nezávadnost vod, těžba surovin, plošné meliorační zásahy, rozsáhlé odlesňování apod. Uvažovaný záměr svým charakterem nespadá do činností omezených či zakázaných v rámci území CHOPAV. Severně od místa stavby se nachází ochranné pásmo vodního zdroje I. a II. stupně vodovodu Horní Lipka. Voda jímaná v tomto prameništi je jiné geneze a nesouvisí s výskytem terciérních sedimentů v povodí předmětného bezejmenného potoka. 7. POSOUZENÍ MÍRY OVLIVNĚNÍ DOMOVNÍ STUDNY PŘEDMĚTNOU STAVBOU V dosahu studny na pozemku parc. č. 2553, k.ú. Horní Lipka se nachází soubor staveb s označením SO-01 Vodní nádrž s litorálním pásmem, mokřady a doprovodná zeleň, zatímco soubor staveb s označením SO-02 Protierozní příkop leží mimo oblast reálného ovlivnění. Možnost ovlivnění studny na pozemku parc. č. 2553, k.ú. Horní Lipka je nutno rozdělit do dvou fází: - výstavba souboru staveb SO-01; - provoz souboru staveb SO MOŽNOST OVLIVNĚNÍ DOMOVNÍ STUDNY PŘI VÝSTAVBĚ SO-01 A OCHRANNÁ OPATŘENÍ Největší zásah do povrchu území se uskuteční v místě opravy protržené zemní hráze s tím, že dno hráze bude zahloubeno cca 2,5 m pod současný terén. S ohledem na vzdálenost studny od této hráze (cca 30 m) lze předpokládat, že vyhloubením základové jámy dojde k naražení hladiny podzemní vody s nutností jejího odčerpávání nebo gravitačního odvodňování. Tím dojde k dočasnému vytvoření dílčí deprese v hladině podzemní vody s možným vlivem i na domovní studnu. S ohledem na výšku vodního sloupce ve studni (přes 10 m) však nebude míra ovlivnění stavu hladiny vody ve studni natolik významná, aby došlo k situaci, že bude významně snížena možnost odběru vody ze studny. 1 Nařízení vlády ČSR č. 10/1979 Sb., o chráněných oblastech přirozené akumulace vod Brud míra ovlivnění dy, Jablunkovsko, Krušné hory, Novohradské vrchy, Vsetíns///ké vrchy a Žamberk - Králíky

8 7 Významnější než riziko kvantitativního ovlivnění studny při realizaci stavby je riziko kvalitativního ovlivnění studny. Při stavbě dojde k poměrně významnému narušení krycí půdní vrstvy v infiltračním povodí studny po delší dobu, tím se sníží ochrana podzemní vody a může dojít především k její významnější mikrobiologické kontaminaci a případně i k zakalení vody. V případě havarijních úniků závadných látek například při poruše zemních strojů nebo transportních prostředků pak hrozí závažnější riziko ohrožení zdroje vody. Období realizace stavby je proto nutno pro domovní studnu na pozemku parc. č k.ú. Horní Lipka považovat za rizikové a pro eliminaci tohoto rizika doporučujme přijetí následujících opatření: - studnu opatřit tlakovým zhlavím vylučujícím možnost povrchového znečištění vody ve studni; - před zahájením prací odebrat vzorek vody ze studny na krácený rozbor v rozsahu přílohy č. 5 vyhlášky č. 252/2004 Sb., a to pro účely ověření jakosti vody před stavebním zásahem; - stavbu hráze, respektive její spodní část provádět v časově maximálně omezeném období mimo očekávaných období klimatických extrémů (jarní tání sněhu, podzimní deště, apod.); - v průběhu stavby používat pouze mechanismy v dobrém technickém stavu, parkovat jen na zabezpečených plochách a pouze na těchto plochách je plnit pohonnými hmotami a mazacími prostředky; - pokud v průběhu prací dojde k uniku pohonných hmot nebo jiných nebezpečných látek, je nutno práce okamžitě přerušit, provést sanaci znečištění (pro tento účel je nutno mít na lokalitě základní ochranné prostředky) a teprve po likvidaci znečistění je možno práce znovu zahájit; - v průběhu obnovy nádrže v intervalu 1 x za měsíc odebírat ze studny kontrolní vzorky vody na krácený rozbor v rozsahu přílohy č. 5 vyhlášky č. 252/2004 Sb.; - v závislosti na výsledcích laboratorních analýz provádět případnou desinfekci studny pro zabezpečení její vyhovující jakosti MOŽNOST OVLIVNĚNÍ DOMOVNÍ STUDNY PŘI PROVOZU SO-01 Obnovou vodní nádrže a mokřadních ploch dojde obecně k situaci, kdy v infiltračním povodí studny bude snížen povrchový odtok a obnovou koryta toku dojde k jeho propojení s podzemní vodou a tím obecně k nadlepšení podzemního odtoku. To jsou faktory, na základě kterých lze konstatovat, že po výstavbě SO-01 nedojde k negativnímu ovlivnění studny na pozemku parc. č a naopak lze očekávat spíše zvýšení její vydatnosti, resp. vyrovnání vodních stavů. Pro období provozu stavby proto ve vztahu k předmětné studni není nutno přijímat žádná ochranná, nápravná nebo kompenzační opatření.

9 8 8. ZÁVĚR Předkládané vyjádření osoby s odbornou způsobilostí hodnotí vliv stavby Protierozní opatření v k.ú. Horní Lipka na domovní studnu na p.p.č. 2553, k.ú. Horní Lipka ve vlastnictví p. Macejákové. Z předloženého posudku vyplývá, že významnější negativní kvantitativní ovlivnění studny v období výstavby SO-01 a jeho provozování nedojde. V průběhu výstavby však může dojít k dočasnému negativnímu ovlivnění jakosti vody ve studni. Pro eliminaci tohoto rizika je nutno přijmout opatření uvedená v kapitole 7.1 tohoto posudku. Lipka. SO-02 leží mimo reálný dosah negativního účinku na studnu parc. č. 2553, k.ú. Horní Vypracoval: RNDr. Svatopluk Šeda V Ústí nad Orlicí, červen 2013
