1 Katalog výrobků

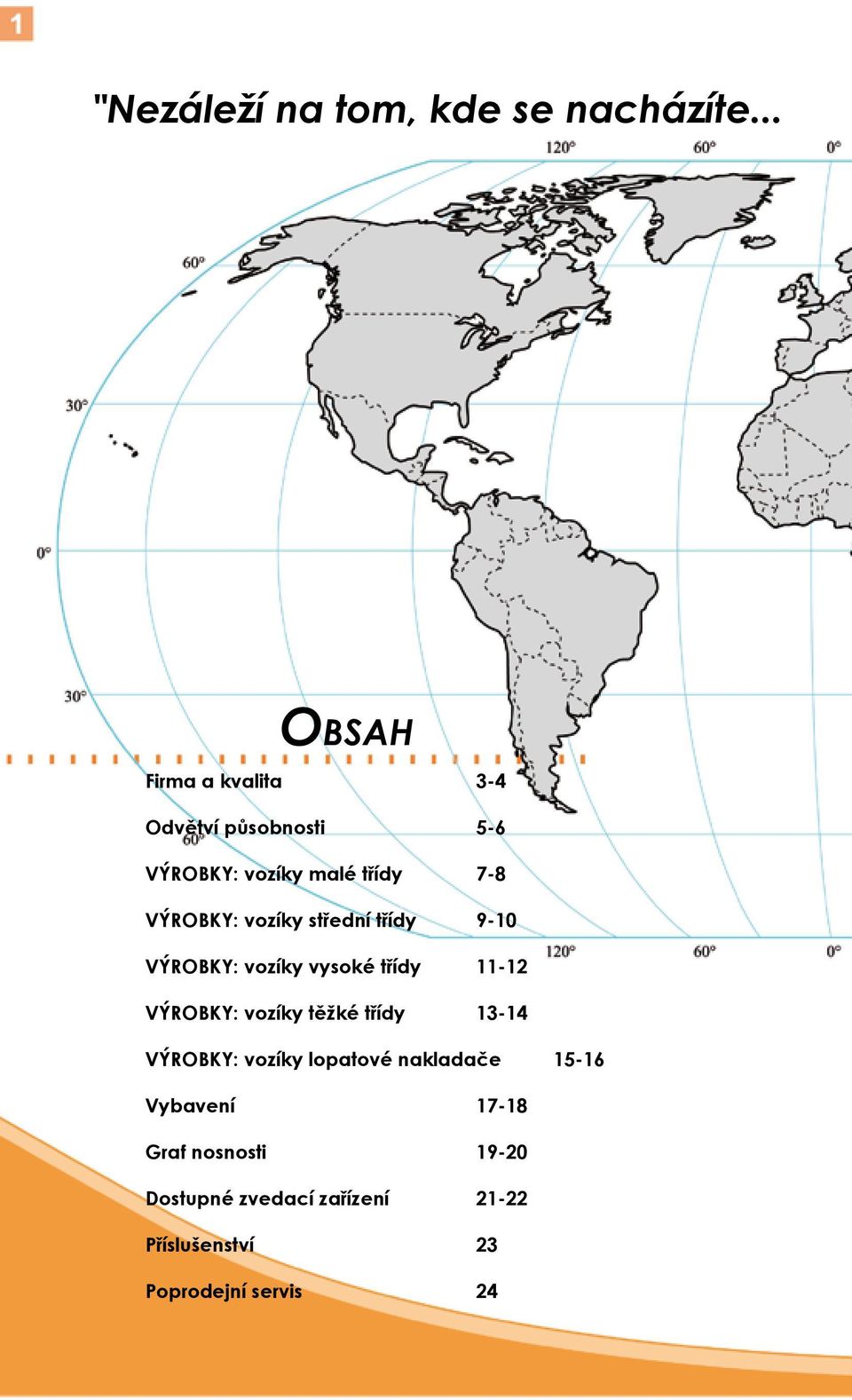

2 "Nezáleží na tom, kde se nacházíte... Ob s a h Firma a kvalita 3-4 Odvětví působnosti 5-6 VÝROBKY: vozíky malé třídy 7-8 VÝROBKY: vozíky střední třídy 9-10 VÝROBKY: vozíky vysoké třídy VÝROBKY: vozíky těžké třídy VÝROBKY: vozíky lopatové nakladače Vybavení Graf nosnosti Dostupné zvedací zařízení Příslušenství 23 Poprodejní servis 24

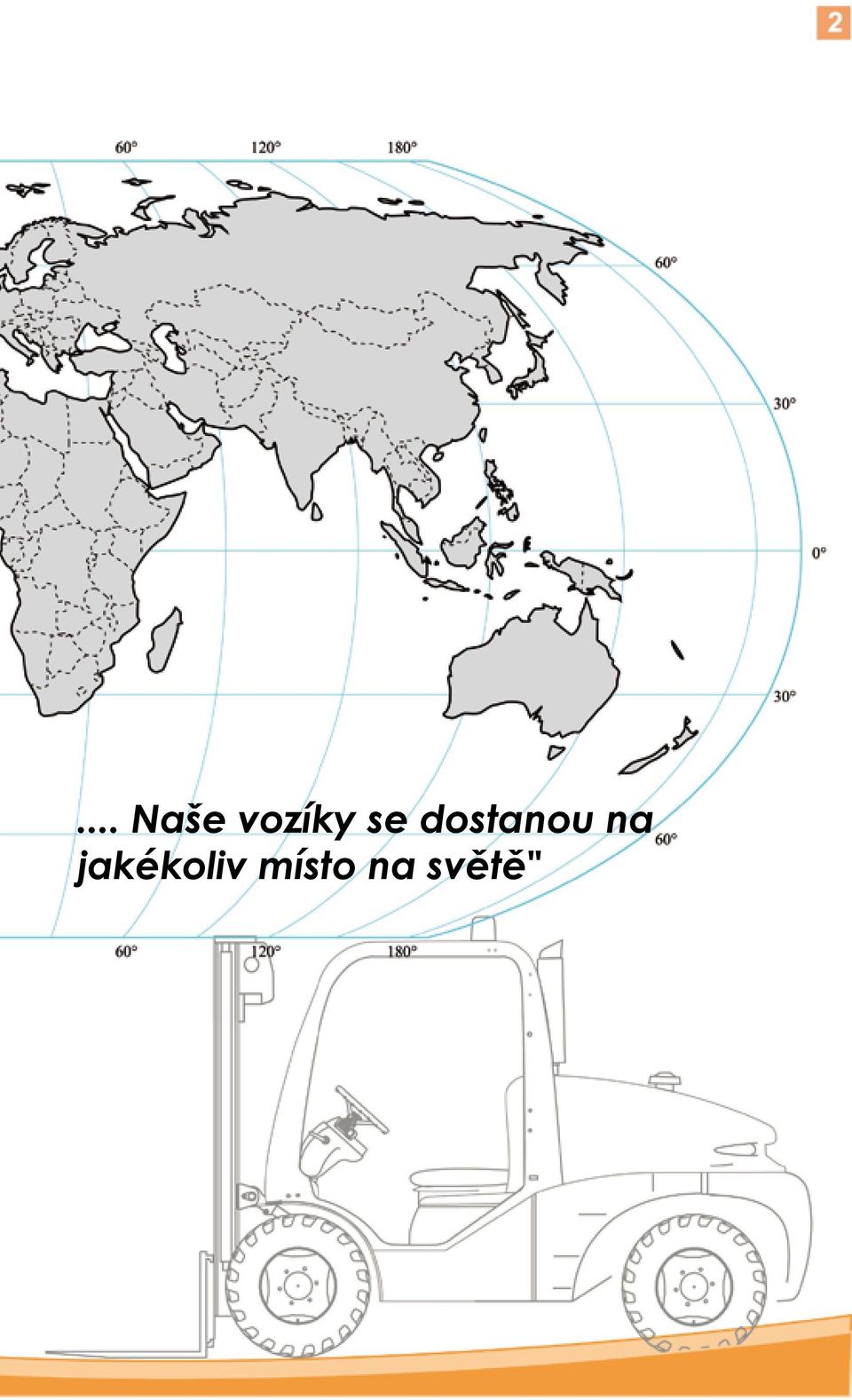

3 ... Naše vozíky se dostanou na jakékoliv místo na světě"

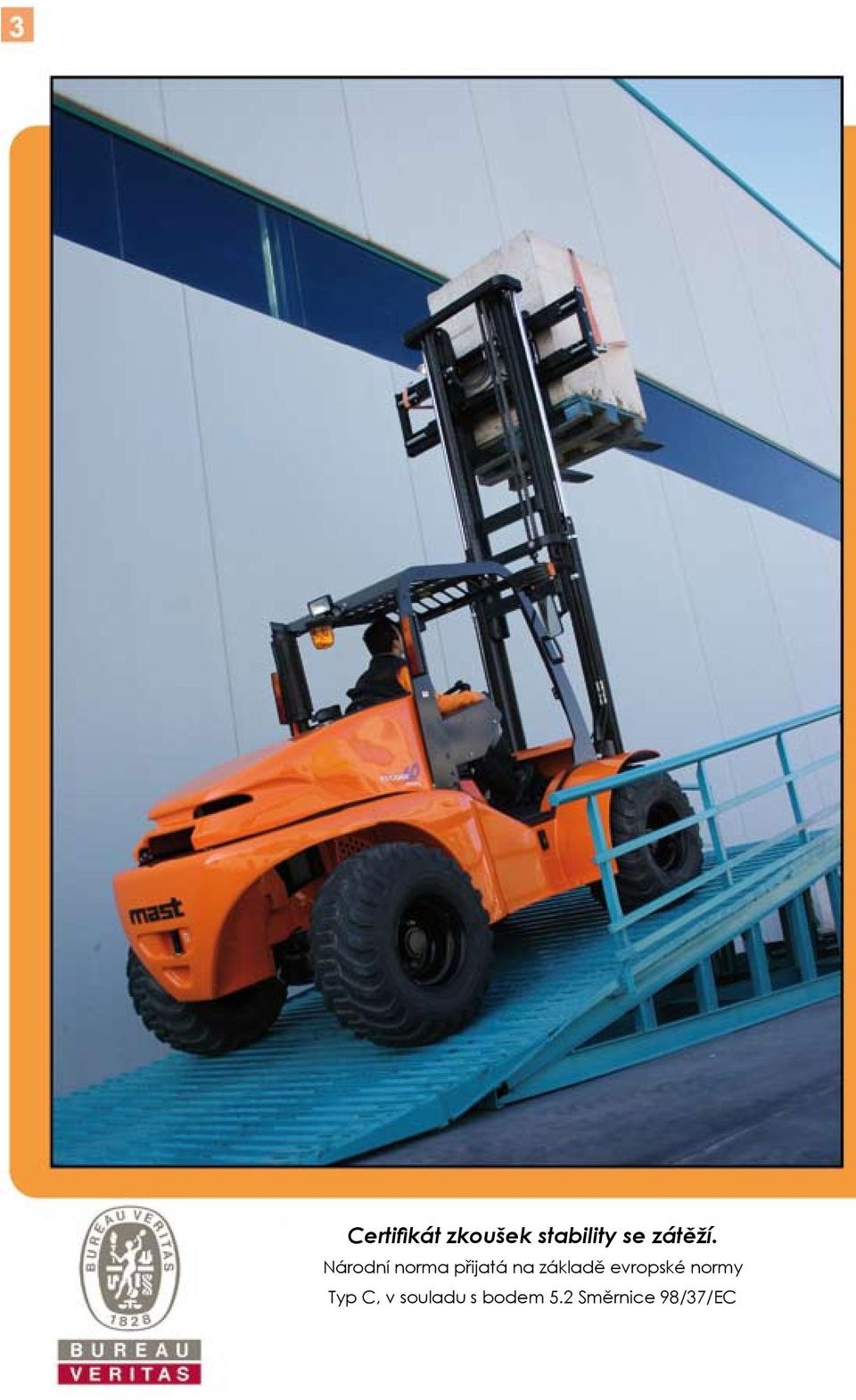

4 Certifikát zkoušek stability se zátěží. Národní norma přijatá na základě evropské normy Typ C, v souladu s bodem 5.2 Směrnice 98/37/EC

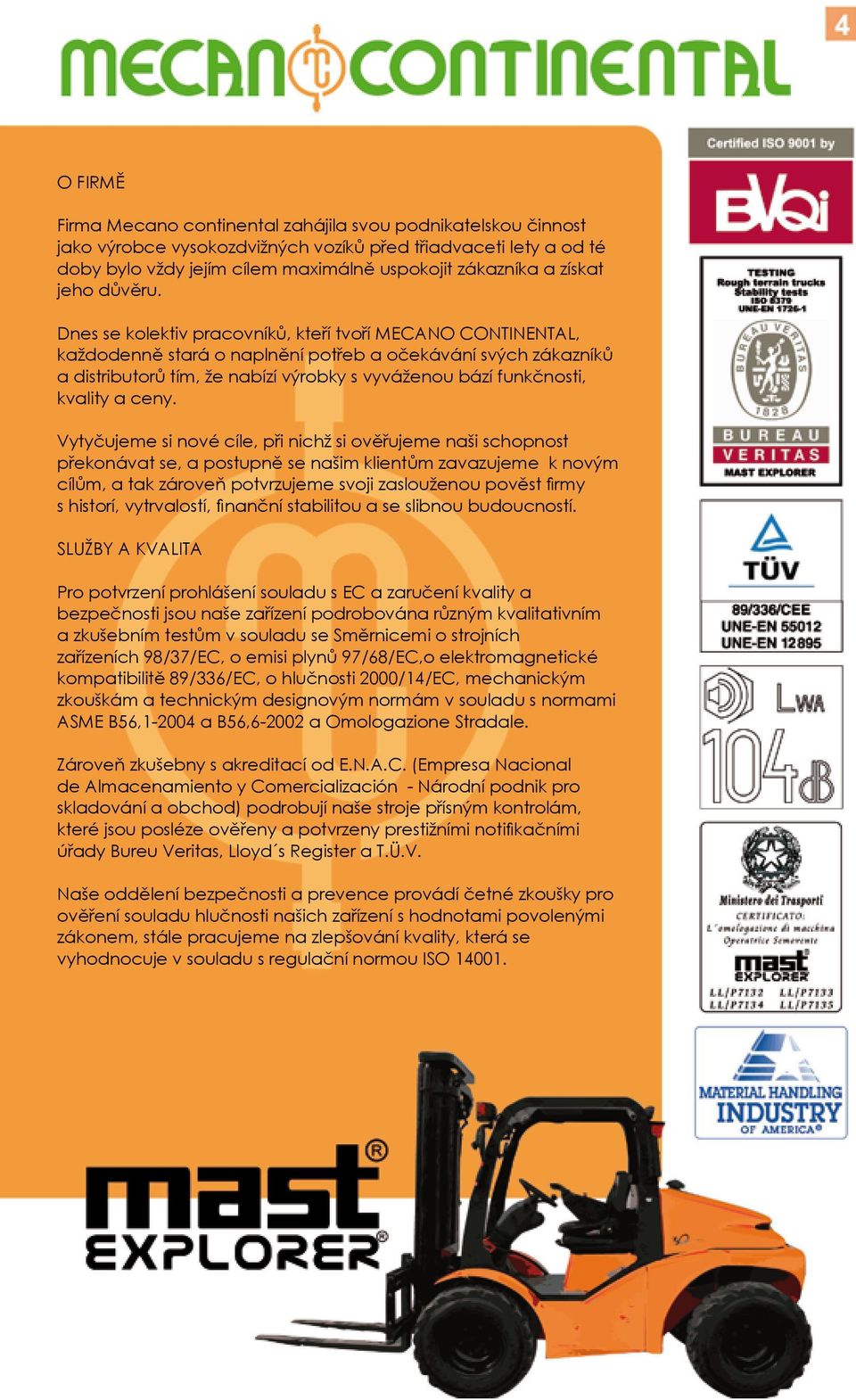

5 O FIRMĚ Firma Mecano continental zahájila svou podnikatelskou činnost jako výrobce vysokozdvižných vozíků před třiadvaceti lety a od té doby bylo vždy jejím cílem maximálně uspokojit zákazníka a získat jeho důvěru. Dnes se kolektiv pracovníků, kteří tvoří MECANO CONTINENTAL, každodenně stará o naplnění potřeb a očekávání svých zákazníků a distributorů tím, že nabízí výrobky s vyváženou bází funkčnosti, kvality a ceny. Vytyčujeme si nové cíle, při nichž si ověřujeme naši schopnost překonávat se, a postupně se našim klientům zavazujeme k novým cílům, a tak zároveň potvrzujeme svoji zaslouženou pověst firmy s historí, vytrvalostí, finanční stabilitou a se slibnou budoucností. SLUŽBY A KVALITA Pro potvrzení prohlášení souladu s EC a zaručení kvality a bezpečnosti jsou naše zařízení podrobována různým kvalitativním a zkušebním testům v souladu se Směrnicemi o strojních zařízeních 98/37/EC, o emisi plynů 97/68/EC,o elektromagnetické kompatibilitě 89/336/EC, o hlučnosti 2000/14/EC, mechanickým zkouškám a technickým designovým normám v souladu s normami ASME B56, a B56, a Omologazione Stradale. Zároveň zkušebny s akreditací od E.N.A.C. (Empresa Nacional de Almacenamiento y Comercialización - Národní podnik pro skladování a obchod) podrobují naše stroje přísným kontrolám, které jsou posléze ověřeny a potvrzeny prestižními notifikačními úřady Bureu Veritas, Lloyd s Register a T.Ü.V. Naše oddělení bezpečnosti a prevence provádí četné zkoušky pro ověření souladu hlučnosti našich zařízení s hodnotami povolenými zákonem, stále pracujeme na zlepšování kvality, která se vyhodnocuje v souladu s regulační normou ISO

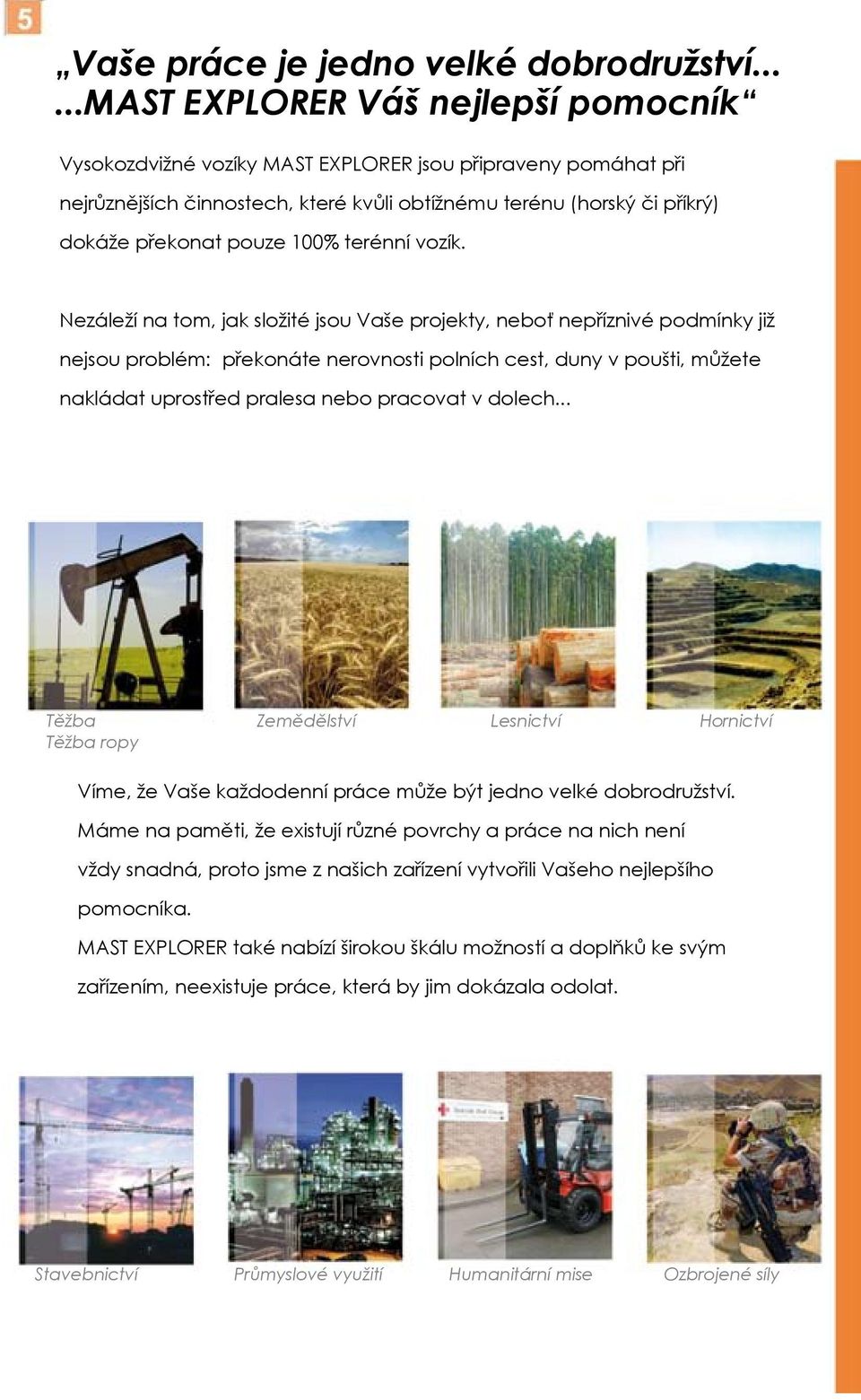

6 Vaše práce je jedno velké dobrodružství......mast EXPLORER Váš nejlepší pomocník Vysokozdvižné vozíky MAST EXPLORER jsou připraveny pomáhat při nejrůznějších činnostech, které kvůli obtížnému terénu (horský či příkrý) dokáže překonat pouze 100% terénní vozík. Nezáleží na tom, jak složité jsou Vaše projekty, neboť nepříznivé podmínky již nejsou problém: překonáte nerovnosti polních cest, duny v poušti, můžete nakládat uprostřed pralesa nebo pracovat v dolech... Těžba Zemědělství Lesnictví Hornictví Těžba ropy Víme, že Vaše každodenní práce může být jedno velké dobrodružství. Máme na paměti, že existují různé povrchy a práce na nich není vždy snadná, proto jsme z našich zařízení vytvořili Vašeho nejlepšího pomocníka. MAST EXPLORER také nabízí širokou škálu možností a doplňků ke svým zařízením, neexistuje práce, která by jim dokázala odolat. Stavebnictví Průmyslové využití Humanitární mise Ozbrojené síly

7 Užitečná a víceúčelová zařízení MAST EXPLORER se používají v důležitých světových organizacích jako NATO nebo britský Červený kříž. Také pomáhají při těžbě dřeva v Kanadě, při těžbě mramoru ve Španělsku a při těžbě ropy v Saudské Arábii... Nic neodolá výkonným motorům a učinnému pohonnému systému 4x4 strojů MAST EXPLORER. S nosností od 1,5 do 7 tun a se schopností překonat 35% sklon terénu. Dostanou se do všech koutů, protože pro ně neexistuje žádné nedostupné místo. Díky pestré nabídce doplňků a možností se nabízí široká škála jejich využití. Budete moci dělat přesně to, co potřebujete.

8 ZÁKLADNÍ VYBAVENÍ Hydraulický joystick s pěti funkcemi Kompletní vybavení silničními světly Sklopná zpětná zrcátka. Automatická uzávěrka diferenciálu. Automatický akcelerátor pro studený start. Vidlice 1200 mm. Hřídele diferenciálu značky Comer s mechanickou parkovací brzdou a provozní kotoučovou brzdou v olejové lázni. Hydrostatická převodovka automotive s prvotřídním motorem s variabilním výkonem, jednotka HP. Dvojité zubové čerpadlo značky Parker. Systém chlazení pro hydrostatickou převodovku zcela nezávislý na motoru. Doplňkový systém filtrace v hydraulické nádrži. Hydraulické řízení Sauer Danfoss. ERGONOMIE Ovládací panel s plně nastavitelnou výškou a hloubkou. Komfortní sedadlo s bezpečnostními pásy. BEZPEČNOST Nouzové zastavení. Výfuk vyveden nahoru. Odhlučněná kabina. Maximální robustnost a odolnost podvozku. JEDNODUCHOST Žádná elektronika. Rychlá a pohodlná údržba je zajištěna výbornou dostupností všech komponentů zařízení. Světově uznávané komponenty. Žádné plasty. VÍCEÚČELOVOST Zvedací zařízení triplex se čtyřmi válci a zabudovaným bočním posuvem pro maximální viditelnost K dispozici široká škála příslušenství. Velká rozmanitost zvedacích zařízení. SDÍLÍME S VÁMI VAŠI PRÁCI Třída malých vozíků MAST EXPLORER od 1,5 do 2 tun je ideální pro práci v místech s omezeným prostorem. Kompaktní a hbité, dostanou se do všech koutů.

9 H15D H20DL CHARAKTERISTIKA NOSNOST kg kg TĚŽIŠTĚ BŘEMENE 500 mm 500 mm MOTOR Diesel Diesel TYP PŘEDNÍCH/ZADNÍCH KOL Pneumatické Pneumatické HNACÍ KOLA K dispozici 2WD a 4WD ZDVIHACÍ ZAŘÍZENÍ ZVEDACÍ DESKA FEM 2B FEM 2B FEM 2B DÉLKA VIDLÍ mm mm NÁKLÁPĚNÍ VPŘED / VZAD 10 / 12º 10 / 12º MAXIMÁLNÍ RYCHLOST ZDVIHU BŘEMENE 0,4 m/s 0,4 m/s MAXIMÁLNÍ RYCHLOST SPUŠTĚNÍ S BŘEMENEM 0,5 m/s 0,5 m/s CELKOVÁ DÉLKA A mm mm DÉLKA KE ZVEDACÍ DESCE VIDLIC H mm mm VZDÁLENOST BŘEMENE K PŘEDNÍ NÁPRAVĚ KOL 665 mm 665 mm ROZVOR NÁPRAV B mm mm ZADNÍ PŘEVIS 545 mm 645 mm ROZMĚRY CELKOVÁ VÝŠKA BEZ ZVEDACÍHO ZAŘÍZENÍ D mm mm VÝŠKA ŘIDIČOVA SEDADLA E mm mm VÝŠKA MEZI SEDADLEM A STŘECHOU G 970 mm 970 mm SVĚTLÁ VÝŠKA PODVOZKU F 2WD: 300 mm // 4WD: 270 mm CELKOVÁ ŠÍŘKA C mm mm ROZCHOD KOL VPŘEDU / VZADU / mm / mm POLOMĚR OTÁČENÍ I 2WD: mm // 4WD: mm HMOTNOST KOLA VLASTNOSTI ŠÍŘKA PRACOVNÍ ULIČKY J mm mm CELKOVÁ HMOTNOST (BEZ BŘEMENE) Kg Kg ZATÍŽENÍ NÁPRAV S BŘEMENEM kg / 405 kg kg / 410 kg ZATÍŽENÍ NÁPRAV BEZ BŘEMENE kg / kg kg / kg MAXIMÁLNÍ PŘÍPUSTNÁ HMOTNOST kg kg PŘEDNÍ KOLA 10-16,5 / 12PR NHS 10-16,5 / 12PR NHS ZADNÍ KOLA 10-16,5 / 12PR NHS 10-16,5 / 12PR NHS PROVOZNÍ BRZDA Hydraulická Hydraulická PARKOVACÍ BRZDA Nožní mechanická Nožní mechanická PROVOZNÍ RYCHLOST BEZ BŘEMENE 2WD:: 18 Km/h / 4WD: 22 Km/h 2WD: 24 Km/h / 4WD: 22 Km/h PROVOZNÍ RYCHLOST SE ZÁTĚŽÍ 2WD 15 Km/h / 4WD: 18 Km/h 2WD: 20 Km/h / 4WD: 18 Km/h NOMINÁLNÍ TAŽNÁ SÍLA BEZ BŘEMENE 2WD kn / 4WD: kn 2WD: kn / 4WD: kn NOMINÁLNÍ TAŽNÁ SÍLA S BŘEMENEM 2WD kn / 4WD: kn 2WD: kn / 4WD: kn ZAŘÍZENÍ MALÉ TŘÍDY STOUPAVOST 35% bez zátěže a 30% se zátěží ZNAČKA / MOTOR PERKINS 2WD: 403C11 / 4WD: 404C15 PERKINS 404C15 OBJEM MOTORU 2WD: Nº cm³ 4WD: Nº4 / cm³ Nº4 / cm³ MOTOR REÁLNÝ VÝKON HP/KW 2WD: 26,1 HP/19,5 KW 4WD: 35,5 HP / 26,5 KW 35,5 HP / 26,5 KW VÝKON HP/KW PRO POVINNÉ RUČENÍ 2WD: 8,43 HP/6,2 KW 4WD: 11,24 HP / 8,27 KW 11,24 HP / 8,27 KW REŽIM NOMINÁLNÍCH OTÁČEK ot./min ŘAZENÍ VPŘED / VZAD Elektrické Elektrické RŮZNÉ PŘEVODOVKA Hydrostatická Hydrostatická HLADINA HLUKU 104 db (A) 104 db (A) Díky našemu úsilí o neustálé vylepšování mohou být veškeré technické údaje našeho katalogu pozměněny bez předchozího upozornění.

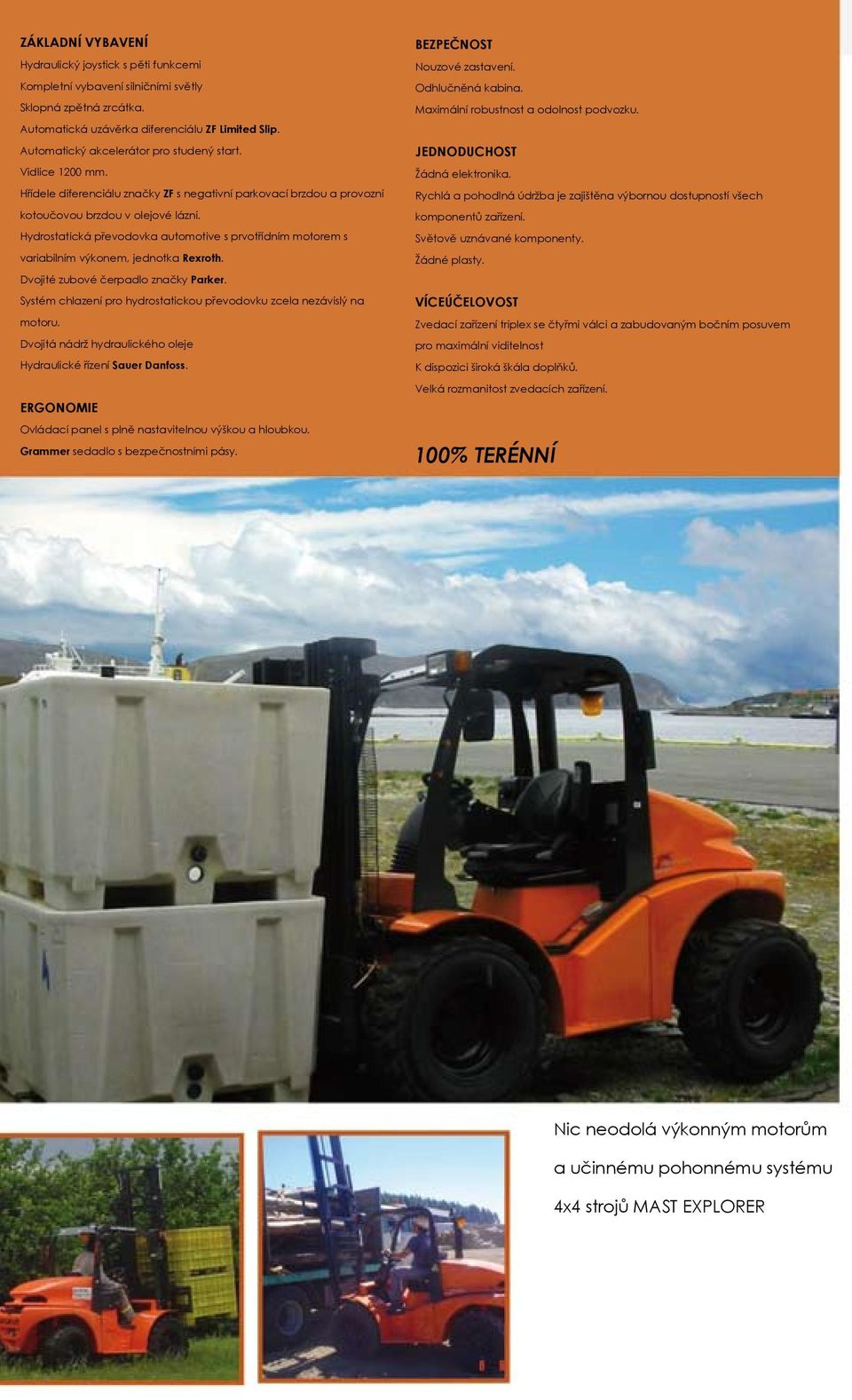

10 ZÁKLADNÍ VYBAVENÍ Hydraulický joystick s pěti funkcemi Kompletní vybavení silničními světly Sklopná zpětná zrcátka. Automatická uzávěrka diferenciálu ZF Limited Slip. Automatický akcelerátor pro studený start. Vidlice 1200 mm. Hřídele diferenciálu značky ZF s negativní parkovací brzdou a provozní kotoučovou brzdou v olejové lázni. Hydrostatická převodovka automotive s prvotřídním motorem s variabilním výkonem, jednotka Rexroth. Dvojité zubové čerpadlo značky Parker. Systém chlazení pro hydrostatickou převodovku zcela nezávislý na motoru. Dvojitá nádrž hydraulického oleje Hydraulické řízení Sauer Danfoss. ERGONOMIE Ovládací panel s plně nastavitelnou výškou a hloubkou. Grammer sedadlo s bezpečnostními pásy. BEZPEČNOST Nouzové zastavení. Odhlučněná kabina. Maximální robustnost a odolnost podvozku. JEDNODUCHOST Žádná elektronika. Rychlá a pohodlná údržba je zajištěna výbornou dostupností všech komponentů zařízení. Světově uznávané komponenty. Žádné plasty. VÍCEÚČELOVOST Zvedací zařízení triplex se čtyřmi válci a zabudovaným bočním posuvem pro maximální viditelnost K dispozici široká škála doplňků. Velká rozmanitost zvedacích zařízení. 100% TERÉNNÍ Nic neodolá výkonným motorům a učinnému pohonnému systému 4x4 strojů MAST EXPLORER

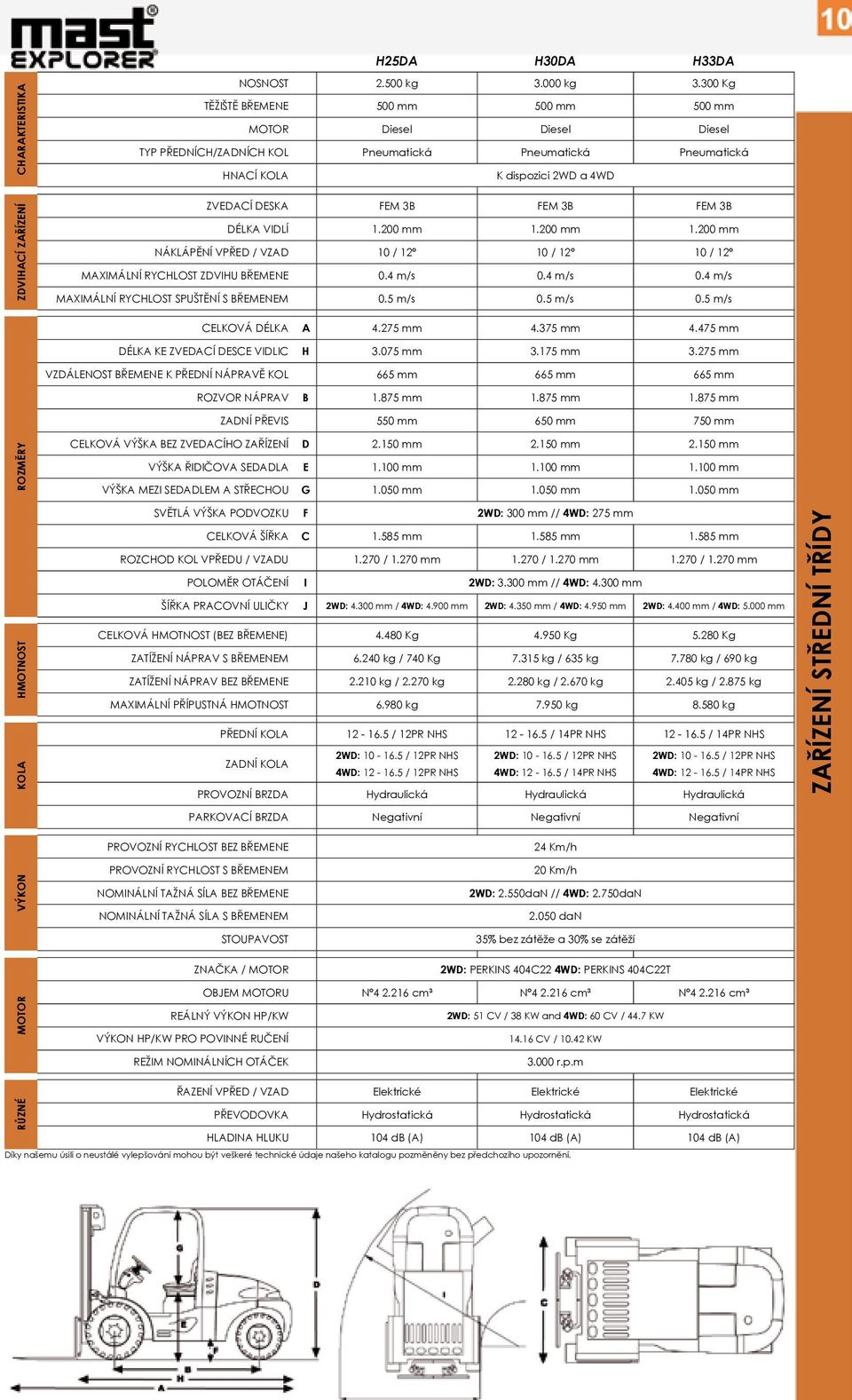

11 H25DA H30DA H33DA CHARAKTERISTIKA ZDVIHACÍ ZAŘÍZENÍ NOSNOST kg kg Kg TĚŽIŠTĚ BŘEMENE 500 mm 500 mm 500 mm MOTOR Diesel Diesel Diesel TYP PŘEDNÍCH/ZADNÍCH KOL Pneumatická Pneumatická Pneumatická HNACÍ KOLA K dispozici 2WD a 4WD ZVEDACÍ DESKA FEM 3B FEM 3B FEM 3B DÉLKA VIDLÍ mm mm mm NÁKLÁPĚNÍ VPŘED / VZAD 10 / 12º 10 / 12º 10 / 12º MAXIMÁLNÍ RYCHLOST ZDVIHU BŘEMENE 0.4 m/s 0.4 m/s 0.4 m/s MAXIMÁLNÍ RYCHLOST SPUŠTĚNÍ S BŘEMENEM 0.5 m/s 0.5 m/s 0.5 m/s CELKOVÁ DÉLKA A mm mm mm DÉLKA KE ZVEDACÍ DESCE VIDLIC H mm mm mm VZDÁLENOST BŘEMENE K PŘEDNÍ NÁPRAVĚ KOL 665 mm 665 mm 665 mm ROZVOR NÁPRAV B mm mm mm ZADNÍ PŘEVIS 550 mm 650 mm 750 mm ROZMĚRY HMOTNOST KOLA CELKOVÁ VÝŠKA BEZ ZVEDACÍHO ZAŘÍZENÍ D mm mm mm VÝŠKA ŘIDIČOVA SEDADLA E mm mm mm VÝŠKA MEZI SEDADLEM A STŘECHOU G mm mm mm SVĚTLÁ VÝŠKA PODVOZKU F 2WD: 300 mm // 4WD: 275 mm CELKOVÁ ŠÍŘKA C mm mm mm ROZCHOD KOL VPŘEDU / VZADU / mm / mm / mm POLOMĚR OTÁČENÍ I 2WD: mm // 4WD: mm ŠÍŘKA PRACOVNÍ ULIČKY J 2WD: mm / 4WD: mm 2WD: mm / 4WD: mm 2WD: mm / 4WD: mm CELKOVÁ HMOTNOST (BEZ BŘEMENE) Kg Kg Kg ZATÍŽENÍ NÁPRAV S BŘEMENEM kg / 740 Kg kg / 635 kg kg / 690 kg ZATÍŽENÍ NÁPRAV BEZ BŘEMENE kg / kg kg / kg kg / kg MAXIMÁLNÍ PŘÍPUSTNÁ HMOTNOST kg kg kg PŘEDNÍ KOLA / 12PR NHS / 14PR NHS / 14PR NHS 2WD: / 12PR NHS 2WD: / 12PR NHS 2WD: / 12PR NHS ZADNÍ KOLA 4WD: / 12PR NHS 4WD: / 14PR NHS 4WD: / 14PR NHS PROVOZNÍ BRZDA Hydraulická Hydraulická Hydraulická ZAŘÍZENÍ STŘEDNÍ TŘÍDY PARKOVACÍ BRZDA Negativní Negativní Negativní PROVOZNÍ RYCHLOST BEZ BŘEMENE 24 Km/h VÝKON PROVOZNÍ RYCHLOST S BŘEMENEM NOMINÁLNÍ TAŽNÁ SÍLA BEZ BŘEMENE NOMINÁLNÍ TAŽNÁ SÍLA S BŘEMENEM 20 Km/h 2WD: 2.550daN // 4WD: 2.750daN dan STOUPAVOST ZNAČKA / MOTOR 35% bez zátěže a 30% se zátěží 2WD: PERKINS 404C22 4WD: PERKINS 404C22T MOTOR OBJEM MOTORU Nº cm³ Nº cm³ Nº cm³ REÁLNÝ VÝKON HP/KW 2WD: 51 CV / 38 KW and 4WD: 60 CV / 44.7 KW VÝKON HP/KW PRO POVINNÉ RUČENÍ CV / KW REŽIM NOMINÁLNÍCH OTÁČEK r.p.m RŮZNÉ ŘAZENÍ VPŘED / VZAD Elektrické Elektrické Elektrické PŘEVODOVKA Hydrostatická Hydrostatická Hydrostatická HLADINA HLUKU 104 db (A) 104 db (A) 104 db (A) Díky našemu úsilí o neustálé vylepšování mohou být veškeré technické údaje našeho katalogu pozměněny bez předchozího upozornění.

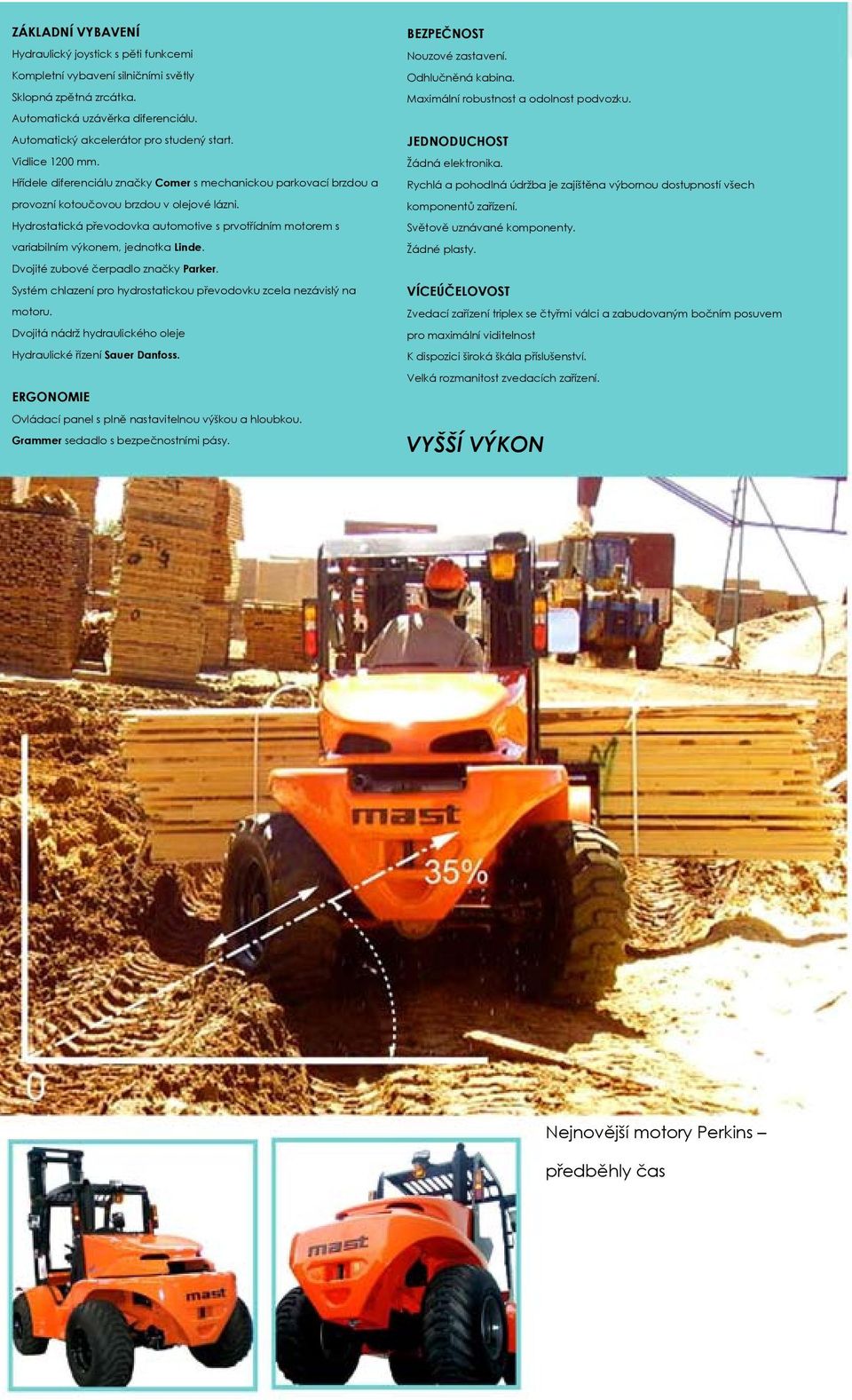

12 ZÁKLADNÍ VYBAVENÍ Hydraulický joystick s pěti funkcemi Kompletní vybavení silničními světly Sklopná zpětná zrcátka. Automatická uzávěrka diferenciálu. Automatický akcelerátor pro studený start. Vidlice 1200 mm. Hřídele diferenciálu značky Comer s mechanickou parkovací brzdou a provozní kotoučovou brzdou v olejové lázni. Hydrostatická převodovka automotive s prvotřídním motorem s variabilním výkonem, jednotka Linde. Dvojité zubové čerpadlo značky Parker. Systém chlazení pro hydrostatickou převodovku zcela nezávislý na motoru. Dvojitá nádrž hydraulického oleje Hydraulické řízení Sauer Danfoss. ERGONOMIE Ovládací panel s plně nastavitelnou výškou a hloubkou. Grammer sedadlo s bezpečnostními pásy. BEZPEČNOST Nouzové zastavení. Odhlučněná kabina. Maximální robustnost a odolnost podvozku. JEDNODUCHOST Žádná elektronika. Rychlá a pohodlná údržba je zajištěna výbornou dostupností všech komponentů zařízení. Světově uznávané komponenty. Žádné plasty. VÍCEÚČELOVOST Zvedací zařízení triplex se čtyřmi válci a zabudovaným bočním posuvem pro maximální viditelnost K dispozici široká škála příslušenství. Velká rozmanitost zvedacích zařízení. VYŠŠÍ VÝKON Nejnovější motory Perkins předběhly čas

13 CHARAKTERISTIKA H35DA H40DA NOSNOST kg kg TĚŽIŠTĚ BŘEMENE 500 mm 500 mm MOTOR Diesel Diesel TYP PŘEDNÍCH/ZADNÍCH KOL Pneumatická Pneumatická HNACÍ KOLA K dispozici 2WD a 4WD ZDVIHACÍ ZAŘÍZENÍ ZVEDACÍ DESKA FEM 3B FEM 3B DÉLKA VIDLÍ mm mm NÁKLÁPĚNÍ VPŘED / VZAD 10 / 12º 10 / 12º MAXIMÁLNÍ RYCHLOST ZDVIHU BŘEMENE 0.4 m/s 0.4 m/s MAXIMÁLNÍ RYCHLOST SPUŠTĚNÍ S BŘEMENEM 0.5 m/s 0.5 m/s CELKOVÁ DÉLKA A mm mm DÉLKA KE ZVEDACÍ DESCE VIDLIC H mm mm VZDÁLENOST BŘEMENE K PŘEDNÍ NÁPRAVĚ KOL 665 mm 665 mm ROZVOR NÁPRAV B mm mm ZADNÍ PŘEVIS 750 mm 750 mm ROZMĚRY HMOTNOST KOLA CELKOVÁ VÝŠKA BEZ ZVEDACÍHO ZAŘÍZENÍ D mm mm VÝŠKA ŘIDIČOVA SEDADLA E mm mm VÝŠKA MEZI SEDADLEM A STŘECHOU G mm mm SVĚTLÁ VÝŠKA PODVOZKU F 2WD: 340 mm // 4WD: 310 mm CELKOVÁ ŠÍŘKA C mm mm ROZCHOD KOL VPŘEDU / VZADU / mm / mm POLOMĚR OTÁČENÍ I 2WD: mm // 4WD: mm ŠÍŘKA PRACOVNÍ ULIČKY J 2WD: mm / 4WD:5.500 mm 2WD: mm / 4WD:5.500 mm CELKOVÁ HMOTNOST (BEZ BŘEMENE) kg kg ZATÍŽENÍ NÁPRAV S BŘEMENEM kg / 742 Kg kg / 802 kg ZATÍŽENÍ NÁPRAV BEZ BŘEMENE kg / kg kg / kg MAXIMÁLNÍ PŘÍPUSTNÁ HMOTNOST kg kg PŘEDNÍ KOLA / 14PR NHS ZADNÍ KOLA / 14PR NHS PROVOZNÍ BRZDA Hydraulická Hydraulická ZAŘÍZENÍ VYSOKÉ TŘÍDY PARKOVACÍ BRZDA Nožní mechanická Nožní mechanická PROVOZNÍ RYCHLOST BEZ BŘEMENE 24 Km/h 24 Km/h VÝKON PROVOZNÍ RYCHLOST S BŘEMENEM 20 Km/h 20 Km/h NOMINÁLNÍ TAŽNÁ SÍLA BEZ BŘEMENE 2WD: dan // 4WD dan NOMINÁLNÍ TAŽNÁ SÍLA S BŘEMENEM 2WD: dan // 4WD dan STOUPAVOST ZNAČKA / MOTOR 35% bez zátěže a 30% se zátěží 2WD: PERKINS 804C33 // 4WD: PERKINS 804C33T MOTOR OBJEM MOTORU Nº cm³ REÁLNÝ VÝKON HP/KW 2WD: CV / 47,1 KW // 4WD: CV / 60 KW VÝKON HP/KW PRO POVINNÉ RUČENÍ CV / 13.3 KW REŽIM NOMINÁLNÍCH OTÁČEK r.p.m RŮZNÉ ŘAZENÍ VPŘED / VZAD Elektrické Elektrické PŘEVODOVKA Hydrostatická Hydrostatická HLADINA HLUKU 104 db (A) 104 db (A) Díky našemu úsilí o neustálé vylepšování mohou být veškeré technické údaje našeho katalogu pozměněny bez předchozího upozornění.

14 ZÁKLADNÍ VYBAVENÍ Hydraulický joystick s pěti funkcemi Kompletní vybavení silničními světly Sklopná zpětná zrcátka. Automatická uzávěrka diferenciálu. Automatický akcelerátor pro studený start. Vidlice 1500 mm. Hřídele diferenciálu značky Comer s mechanickou parkovací brzdou a provozní kotoučovou brzdou v olejové lázni. Hydrostatická převodovka automotive s prvotřídním motorem s variabilním výkonem, jednotka Linde. Dvojité zubové čerpadlo značky Parker. Systém chlazení pro hydrostatickou převodovku zcela nezávislý na motoru. Dvojitá nádrž hydraulického oleje Hydraulické řízení Sauer Danfoss. ERGONOMIE Ovládací panel s plně nastavitelnou výškou a hloubkou. Grammer sedadlo s bezpečnostními pásy. BEZPEČNOST Nouzové zastavení. Odhlučněná kabina. Maximální robustnost a odolnost podvozku. JEDNODUCHOST Žádná elektronika. Rychlá a pohodlná údržba je zajištěna výbornou dostupností všech komponentů zařízení. Světově uznávané komponenty. Žádné plasty. VÍCEÚČELOVOST Zvedací zařízení triplex se čtyřmi válci a zabudovaným bočním posuvem pro maximální viditelnost K dispozici široká škála příslušenství. Velká rozmanitost zvedacích zařízení. ŘEŠENÍ VÁHY Manipulace s těžkými břemeny se stane mnohem jednodušší.

15 H50DA H60DA H70DA CHARAKTERISTIKA ZDVIHACÍ ZAŘÍZENÍ NOSNOST kg kg kg TĚŽIŠTĚ BŘEMENE 600 mm 500 mm 500 mm MOTOR Diesel Diesel Diesel TYP PŘEDNÍCH/ZADNÍCH KOL Pneumatická Pneumatická Pneumatická HNACÍ KOLA K dispozici 2WD ZVEDACÍ DESKA FEM 3B FEM 3B FEM 3B DÉLKA VIDLÍ mm mm mm NÁKLÁPĚNÍ VPŘED / VZAD 10 / 12º 10 / 12º 10 / 12º MAXIMÁLNÍ RYCHLOST ZDVIHU BŘEMENE 0.4 m/s 0.4 m/s 0.4 m/s MAXIMÁLNÍ RYCHLOST SPUŠTĚNÍ S BŘEMENEM 0.5 m/s 0.5 m/s 0.5 m/s CELKOVÁ DÉLKA A mm mm mm DÉLKA K NOSIČI KE ZVEDACÍ DESCE VIDLIC H mm mm mm VZDÁLENOST BŘEMENE K PŘEDNÍ NÁPRAVĚ KOL 690 mm 690 mm 690 mm ROZVOR NÁPRAV B mm mm mm ZADNÍ PŘEVIS 750 mm 750 mm 750 mm ROZMĚRY CELKOVÁ VÝŠKA BEZ ZVEDACÍHO ZAŘÍZENÍ D mm mm mm VÝŠKA ŘIDIČOVA SEDADLA E mm mm mm VÝŠKA MEZI SEDADLEM A STŘECHOU G mm mm mm HMOTNOST KOLA SVĚTLÁ VÝŠKA PODVOZKU F 380 mm 380 mm 380 mm CELKOVÁ ŠÍŘKA C mm mm mm ROZCHOD KOL VPŘEDU / VZADU mm / mm mm / mm mm / mm POLOMĚR OTÁČENÍ I mm mm mm ŠÍŘKA PRACOVNÍ ULIČKY J mm mm mm CELKOVÁ HMOTNOST (BEZ BŘEMENE) kg kg kg ZATÍŽENÍ NÁPRAV S BŘEMENEM kg / 725Kg kg / Kg kg / kg ZATÍŽENÍ NÁPRAV BEZ BŘEMENE kg / kg kg / kg kg / kg MAXIMÁLNÍ PŘÍPUSTNÁ HMOTNOST kg kg kg PŘEDNÍ KOLA 16/ / 14PR NHS 16/ / 14PR NHS 16/ / 14PR NHS ZADNÍ KOLA / 14PR NHS / 14PR NHS / 14PR NHS PROVOZNÍ BRZDA Hydraulická Hydraulická Hydraulická PARKOVACÍ BRZDA Nožní mechanická Nožní mechanická Nožní mechanická ZAŘÍZENÍ TĚŽKÉ TŘÍDY PROVOZNÍ RYCHLOST BEZ BŘEMENE 24 Km/h VÝKON PROVOZNÍ RYCHLOST S BŘEMENEM 20 Km/h NOMINÁLNÍ TAŽNÁ SÍLA BEZ BŘEMENE dan dan NOMINÁLNÍ TAŽNÁ SÍLA S BŘEMENEM dan STOUPAVOST 35% bez zátěže a 30% se zátěží ZNAČKA / MOTOR PERKINS 1104C44 PERKINS 1104C44T MOTOR OBJEM MOTORU Nº4 / cm³ REÁLNÝ VÝKON HP/KW 85,82 CV/ 64 KW 100,4 CV / 74,6 KW VÝKON HP/KW PRO POVINNÉ RUČENÍ 21,37 CV / 15,72 KW REŽIM NOMINÁLNÍCH OTÁČEK r.p.m RŮZNÉ ŘAZENÍ VPŘED / VZAD Elektrické Elektrické Elektrické PŘEVODOVKA Hydrostatická Hydrostatická Hydrostatická HLADINA HLUKU 104 db (A) 104 db (A) 104 db (A) Díky našemu úsilí o neustálé vylepšování mohou být veškeré technické údaje našeho katalogu pozměněny bez předchozího upozornění.

16 CHARAKTERISTIKA NOSNOST TĚŽIŠTĚ BŘEMENE MOTOR TYP PŘEDNÍCH/ZADNÍCH KOL HNACÍ KOLA kg 500 mm Diesel Pneumatické K dispozici 4WD VÝŠKA ZDVIHU mm LŽÍCE MAXIMÁLNÍ RYCHLOST ZDVIHU BŘEMENE KAPACITA LŽÍCE 500 / 300 0,4 m/s MAXIMÁLNÍ RYCHLOST SPUŠTĚNÍ S BŘEMENEM CELKOVÁ DÉLKA ROZVOR NÁPRAV ZADNÍ PŘEVIS CELKOVÁ VÝŠKA BEZ LŽÍCE CELKOVÁ VÝŠKA S NATAŽENOU LŽÍCÍ 0,5 m/s mm mm 645 mm mm mm ROZMĚRY VÝŠKA ŘIDIČOVA SEDADLA VÝŠKA MEZI SEDADLEM A STŘECHOU SVĚTLÁ VÝŠKA PODVOZKU mm 970 mm 270 mm CELKOVÁ ŠÍŘKA ROZCHOD KOL VPŘEDU / VZADU POLOMĚR OTÁČENÍ ŠÍŘKA PRACOVNÍ ULIČKY mm / mm mm mm HMOTNOST CELKOVÁ HMOTNOST (BEZ BŘEMENE) ZATÍŽENÍ NÁPRAV S BŘEMENEM ZATÍŽENÍ NÁPRAV BEZ BŘEMENE MAXIMÁLNÍ PŘÍPUSTNÁ HMOTNOST kg kg / 410 kg kg / kg kg

17 PŘEDNÍ KOLA 10-16,5 / 12PR NHS KOLA ZADNÍ KOLA PROVOZNÍ BRZDA 10-16,5 / 12PR NHS Hydraulická PARKOVACÍ BRZDA PROVOZNÍ RYCHLOST BEZ BŘEMENE Hydraulická mechanickou 22 Km/h VÝKON PROVOZNÍ RYCHLOST S BŘEMENEM NOMINÁLNÍ TAŽNÁ SÍLA BEZ BŘEMENE NOMINÁLNÍ TAŽNÁ SÍLA S BŘEMENEM 18 Km/h kn kn STOUPAVOST ZNAČKA / MOTOR 35% bez zátěže a 30% se zátěží PERKINS 404C15 MOTOR OBJEM MOTORU REÁLNÝ VÝKON HP/KW VÝKON HP/KW PRO POVINNÉ RUČENÍ Nº4 / cm³ 35,5 HP / 26,5 KW 11,24 HP / 8,27 KW REŽIM NOMINÁLNÍCH OTÁČEK r.p.m RŮZNÉ ŘAZENÍ VPŘED / VZAD Elektrické PŘEVODOVKA Hydrostatická HLADINA HLUKU 104 db (A) Díky našemu úsilí o neustálé vylepšování mohou být veškeré technické údaje našeho katalogu pozměněny bez předchozího upozornění. ZÁKLADNÍ VYBAVENÍ Hydraulický joystick s pěti funkcemi Kompletní vybavení silničními světly Sklopná zpětná zrcátka. Automatické blokování diferenciálu. Automatický akcelerátor pro studený start. Hřídele diferenciálu značky Comer s mechanickou parkovací brzdou a provozní kotoučovou brzdou v olejové lázni. Hydrostatická převodovka automotive s prvotřídním motorem značky HP s variabilním výkonem. Dvojité zubové čerpadlo značky Parker. Systém chlazení pro hydrostatickou převodovku zcela nezávislý na motoru. Dvojitá nádrž na hydraulický/hydrostatický olej. Hydraulické řídící ústrojí Sauer Danfoss LOPATOVÉ NAKLADAČE Zaručuje maximální bezpečnost Nakladače MAST LOADER účinně vyřeší Vaši práci, neboť jsou bezpečné, komfortní a zároveň dobře ovladatelné. Jejich omezené rozměry spolu s pohonem na 4 kola z nich dělají zařízení schopné překonat jakékoliv překážky. Jako vyrobené na zakázku vyřeší těžkosti Vaší práce a nabízejí to nejlepší řešení pro každou situaci.

18 DVOJITÝ CHLADIČ VODY A OLEJE STOŽÁR TRIPLEX SE ČTYŘMI VÁLCI A ZVEDACÍ ZAŘÍZENÍ SE TŘEMI VÁLCI A IN- TEGROVANÝM BOČNÍM POSUVEM PRO LEPŠÍ VIDITELNOST Lepší funkčnost Vysokozdvižné vozíky MAST EXPLORER jsou vysoce výkonné, neboť se skládají z těch nejlepších komponentů na trhu, které přispívají k vynikající funkčnosti a ovladatelnosti. Sázíme na jednoduchý přístup k součástkám našich zařízení, kontrolu lze provést pouhým zvednutím kapoty. ROZVADĚČ PRACOVNÍ HYDRAULIKY SE 4 SEKCEMI BOČNÍ VÝZTUHY PNEUMATIK

19 JOYSTICK S PĚTI FUNKCEMI KABINA Lepší ergonomie Naším prvořadým cílem je maximální ergonomie našich vozíků, která se přizpůsobí potřebám svých řidičů a pomůže zlepšit jejich práci. Zároveň sázíme na vylepšení, která přispívají k aktivní i pasivní bezpečnosti řidičů. VYBAVENÍ Ze začátku byl nedostatečný komfort našich MAST EXPLORER handicapem, avšak ten jsme úspěšně odstranili nabídkou celé řady doplňků, které přispívají k větší komfortnosti našich vozíků, např. ovládací panel s kompletně nastavitelnou výškou i hloubkou. NASTAVITELNÝ SLOUPEK VOLANTU

20 GRAF NOSNOSTI Height GRAF NOSNOSTI Height

21 DOSTUPNÉ STOŽÁRY: H15D a H20D: - Zvedací duplex mm (spuštěné mm) - Zvedací duplex mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) H25D, H30D a H33D: - Zvedací duplex mm (spuštěné mm) - Zvedací duplex mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) H35D a H40D: - Zvedací duplex mm (spuštěné mm) - Zvedací duplex mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) H50D, H60D a H70D: DOSTUPNÉ STOŽÁRY - Zvedací duplex mm (spuštěné mm) - Zvedací duplex mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) - Zvedací triplex volný zdvih mm (spuštěné mm) ** dále nabízíme: KLOUBOVÁ HYDRAULICKÁ LŽÍCE VÝŠKA mm

22 VYBAVENÍ A PŘÍSLUŠENSTVÍ Polokabina Barva dle zákazníkova přání Kompletní kabina Standardní lžíce Lžíce s kryty Vertikální stabilizátor břemene Nastavení rozteče vidlí Drapák pro čelní otáčení Jeřábové rameno Ovládání mnohonásobné zátěže Lopatový nakladač MAST LOADER Nosič balíků Polyuretanová kola Topení Klimatizace

23 NEJLEPŠÍ KOMPONENTY NA TRHU Naše zařízení vynikají komponenty světově uznávaných značek, a tak zaručují kvalitní poprodejní servis i rychlou údržbu. Avšak MAST EXPLORER bezpochyby vyniká svou mechanikou, neboť neobsahuje jednoduchou ani plasty, a tak zaručuje maximální spolehlivost.

24 AUTORIZOVANÝ DISTRIBUTOR
