VY_32_INOVACE_OV_1AT_01_BP_NA_ELEKTRO_PRACOVISTI. Střední odborná škola a Střední odborné učiliště, Dubno

Transkript

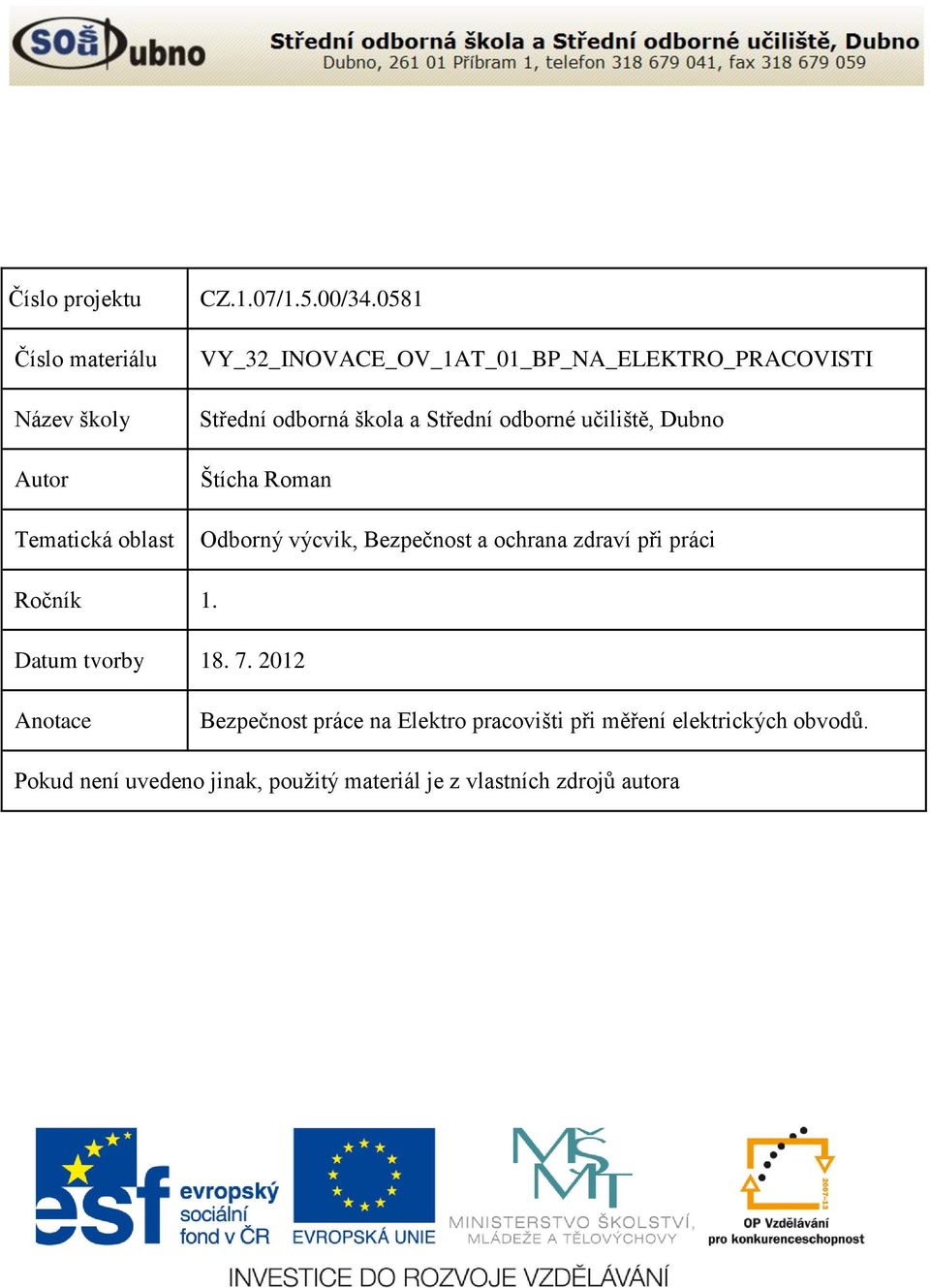

1 Číslo projektu Číslo materiálu Název školy Autor CZ.1.07/1.5.00/ VY_32_INOVACE_OV_1AT_01_BP_NA_ELEKTRO_PRACOVISTI Střední odborná škola a Střední odborné učiliště, Dubno Štícha Roman Tematická oblast Odborný výcvik, Bezpečnost a ochrana zdraví při práci Ročník 1. Datum tvorby Anotace Bezpečnost práce na Elektro pracovišti při měření elektrických obvodů. Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora

2 Téma: 1. Bezpečnost práce na Elektro pracovišti Obsah: 1. VYHLÁŠKA 50/1978 Sb. Českého úřadu bezpečnosti práce 2. Obsluha a práce s elektrickým zařízením 3. První pomoc při úrazu elektrickým proudem 4. Bezpečné napětí a proud 5. Zásady bezpečného měření 1. VYHLÁŠKA 50/1978 Sb. Českého úřadu bezpečnosti práce 1 Pracovníci, kteří se zabývají obsluhou elektrických zařízení nebo prací na nich 2 Pracovníci uvedení v 1 musí být tělesně a duševně způsobilí a musí splňovat podmínky stanovené touto vyhláškou. Kvalifikace pracovníků Bez odborného elektrotechnického vzdělání: 3 Pracovníci seznámení. Pracovníci seznámení jsou ti, kteří byli organizací v rozsahu své činnosti seznámeni s předpisy o zacházení s elektrickými zařízeními a upozorněni na možné ohrožení těmito zařízeními. 4 Pracovníci poučení Pracovníci poučení jsou ti, kteří byli organizací v rozsahu své činnosti seznámeni s předpisy pro činnost na elektrických zařízeních, školeni v této činnosti, upozorněni na možné ohrožení elektrickými zařízeními a seznámeni s poskytováním první pomoci při úrazech elektrickým proudem. S odborným elektrotechnickým vzděláním: 5 Pracovníci znalí Pracovníci znalí jsou ti, kteří mají ukončené odborné vzdělání uvedené v příloze 2 a po zaškolení složili zkoušku v rozsahu stanoveném v 14 odst Pracovníci pro samostatnou činnost Pracovníci pro samostatnou činnost jsou pracovníci znalí s vyšší kvalifikací, kteří a) splňují požadavky pro pracovníky uvedené v 5 odst. 1, b) mají alespoň nejkratší požadovanou praxi uvedenou v příloze 1, c) prokázali složením další zkoušky v rozsahu stanoveném v 14 odst. 1 znalosti potřebné pro samostatnou činnost. 7 Pracovníci pro řízení činnosti 8 Pracovníci pro řízení činnosti prováděné dodavatelským způsobem a pracovníci pro řízení provozu 9 Pracovníci pro provádění revizí 10 Pracovníci pro samostatné projektování a pracovníci pro řízení projektování 11 Kvalifikace ve zvláštních případech Znalosti bezpečnostních předpisů souvisejících s jejich činností musí být ověřovány přezkoušením nejméně jednou za tři roky. Dále vyhláška řeší Povinnosti organizace, Zápočet doby praxe, Zkoušky a přezkoušení, Osvědčení a další ustanovení. Další informace najdete ve vyhlášce 50/1978 Sb., například na

3 2. Obsluha a práce s elektrickým zařízením Práce na elektrickém zařízení je manipulace s obvodem, zapojování součástek, vodičů, atd. Obsluha elektrického zařízení je zapnutí a vypnutí napájecího napětí zdroje, odečítání hodnot z měřicích přístrojů, přepínání rozsahů měřicích přístrojů apod. a) Osoby bez elektrotechnické kvalifikace mohou obsluhovat jen jednoduchá el. zařízení nízkého a vysokého napětí, tak, že obsluha nemůže dojít do styku s částmi pod napětím. Mohou zapínat a vypínat jednoduchá elektrická zařízení, za vypnutého stavu elektrického zařízení mohou přemísťovat a prodlužovat pohyblivé přívody spojovacími šňůrami opatřenými příslušnými spojovacími částmi (pohyblivé zásuvky a vidlice) b) Na zařízeních pod napětím tito pracovníci pracovat nesmějí, pokud se nejedná o zdroje napětí s bezpečným napětím - podle daného prostoru nebo s bezpečným proudem. c) Osoby bez elektrotechnické kvalifikace smějí vykonávat udržovací práce (čištění, mazání, běžné prohlídky bez rozebírání pomocí nástrojů apod.), ale vždy jen při vypnutém stavu elektrického zařízení a podle návodu výrobce d) Zasahování do elektrického zařízení může způsobit úraz elektrickým proudem, požár, výbuch, a proto je zakázáno. e) Před přemísťováním nebo pojížděním pracovních strojů nebo spotřebičů, připojených na elektrickou síť pohyblivým přívodem s vidlicí, musí se provést bezpečné odpojení od sítě vytažením vidlice ze zásuvky (aby nemohlo dojít k přerušení nebo vytržení připojených vodičů). Tento požadavek se nevztahuje na taková zařízení, která jsou k tomu účelu zvlášť konstruována a uzpůsobena, např. svítidla, některé spotřebiče pro domácnost, ruční elektromechanické nářadí apod. f) Při obsluze elektrického zařízení musí obsluhující dbát příslušných návodů a instrukcí a místních provozních předpisů k jeho používání, jakož i na to, aby zařízení nebylo nadměrně přetěžováno nebo jinak poškozováno. g) Zjistí-li se při obsluze závada na zařízení (např. poškození izolace, zápach po spálenině, kouř, neobvykle hlučný nebo nárazový chod elektrického zařízení, silné bručení, trhavý rozběh, nadměrné oteplení některé části elektrického zařízení, jiskření, brnění od elektrického proudu), musí se elektrické zařízení ihned vypnut a závada ohlásit údržbáři elektrického zařízení nebo vedoucímu pracovníkovi. h) Poškozená elektrická zařízení se nesmějí používat. Při zjištění výskytu statické elektřiny u elektrických i neelektrických zařízení, projevující se např. elektrickými jiskrami, sršením nebo výbojem mezi částmi zařízení nebo mezi pracujícím a zařízením, nutno na tento jev upozornit provozního elektrikáře nebo vedoucího pracovníka.

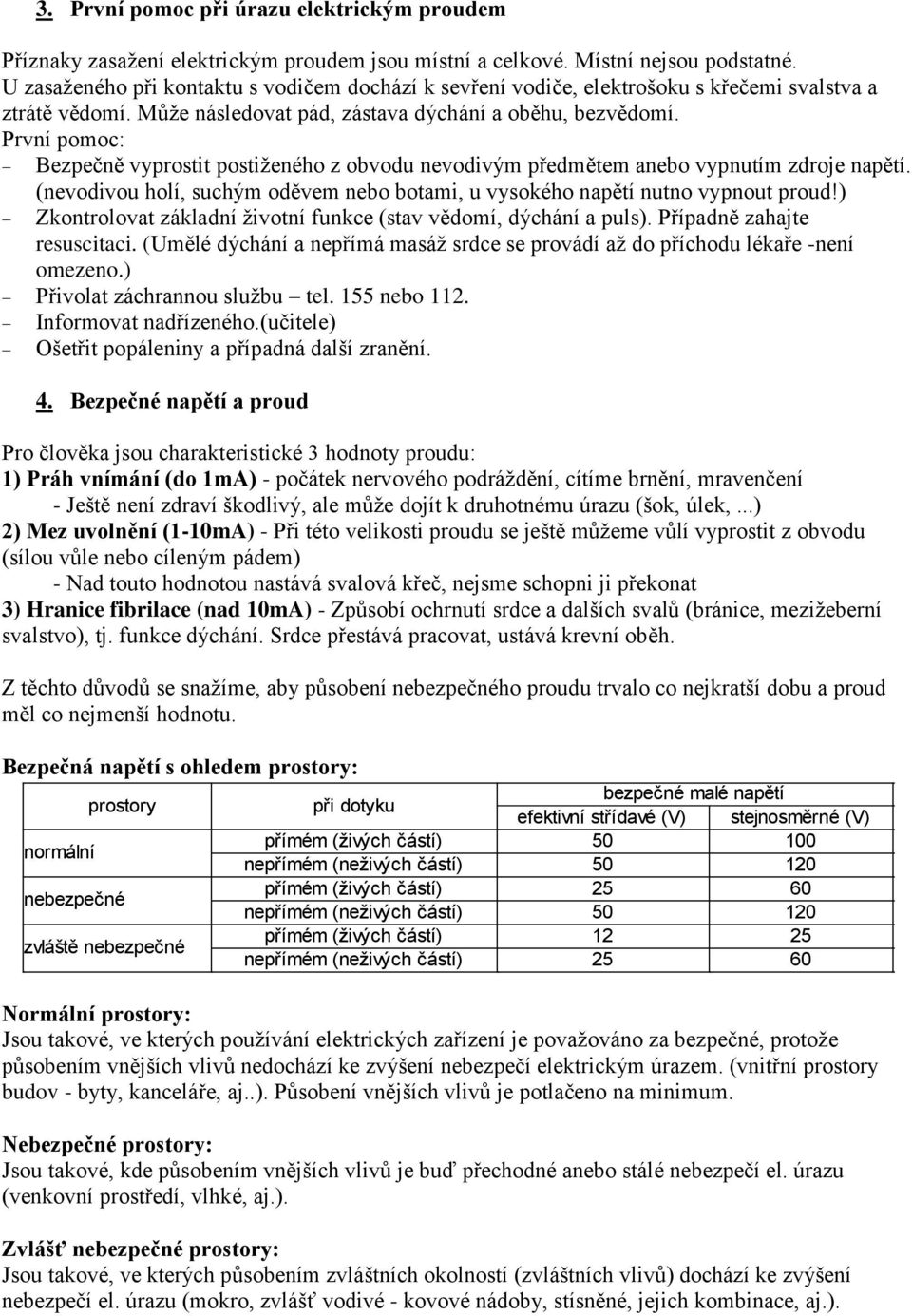

4 3. První pomoc při úrazu elektrickým proudem Příznaky zasažení elektrickým proudem jsou místní a celkové. Místní nejsou podstatné. U zasaženého při kontaktu s vodičem dochází k sevření vodiče, elektrošoku s křečemi svalstva a ztrátě vědomí. Může následovat pád, zástava dýchání a oběhu, bezvědomí. První pomoc: Bezpečně vyprostit postiženého z obvodu nevodivým předmětem anebo vypnutím zdroje napětí. (nevodivou holí, suchým oděvem nebo botami, u vysokého napětí nutno vypnout proud!) Zkontrolovat základní životní funkce (stav vědomí, dýchání a puls). Případně zahajte resuscitaci. (Umělé dýchání a nepřímá masáž srdce se provádí až do příchodu lékaře -není omezeno.) Přivolat záchrannou službu tel. 155 nebo 112. Informovat nadřízeného.(učitele) Ošetřit popáleniny a případná další zranění. 4. Bezpečné napětí a proud Pro člověka jsou charakteristické 3 hodnoty proudu: 1) Práh vnímání (do 1mA) - počátek nervového podráždění, cítíme brnění, mravenčení - Ještě není zdraví škodlivý, ale může dojít k druhotnému úrazu (šok, úlek,...) 2) Mez uvolnění (1-10mA) - Při této velikosti proudu se ještě můžeme vůlí vyprostit z obvodu (sílou vůle nebo cíleným pádem) - Nad touto hodnotou nastává svalová křeč, nejsme schopni ji překonat 3) Hranice fibrilace (nad 10mA) - Způsobí ochrnutí srdce a dalších svalů (bránice, mezižeberní svalstvo), tj. funkce dýchání. Srdce přestává pracovat, ustává krevní oběh. Z těchto důvodů se snažíme, aby působení nebezpečného proudu trvalo co nejkratší dobu a proud měl co nejmenší hodnotu. Bezpečná napětí s ohledem prostory: prostory při dotyku bezpečné malé napětí efektivní střídavé (V) stejnosměrné (V) normální přímém (živých částí) nepřímém (neživých částí) nebezpečné přímém (živých částí) nepřímém (neživých částí) zvláště nebezpečné přímém (živých částí) nepřímém (neživých částí) Normální prostory: Jsou takové, ve kterých používání elektrických zařízení je považováno za bezpečné, protože působením vnějších vlivů nedochází ke zvýšení nebezpečí elektrickým úrazem. (vnitřní prostory budov - byty, kanceláře, aj..). Působení vnějších vlivů je potlačeno na minimum. Nebezpečné prostory: Jsou takové, kde působením vnějších vlivů je buď přechodné anebo stálé nebezpečí el. úrazu (venkovní prostředí, vlhké, aj.). Zvlášť nebezpečné prostory: Jsou takové, ve kterých působením zvláštních okolností (zvláštních vlivů) dochází ke zvýšení nebezpečí el. úrazu (mokro, zvlášť vodivé - kovové nádoby, stísněné, jejich kombinace, aj.).

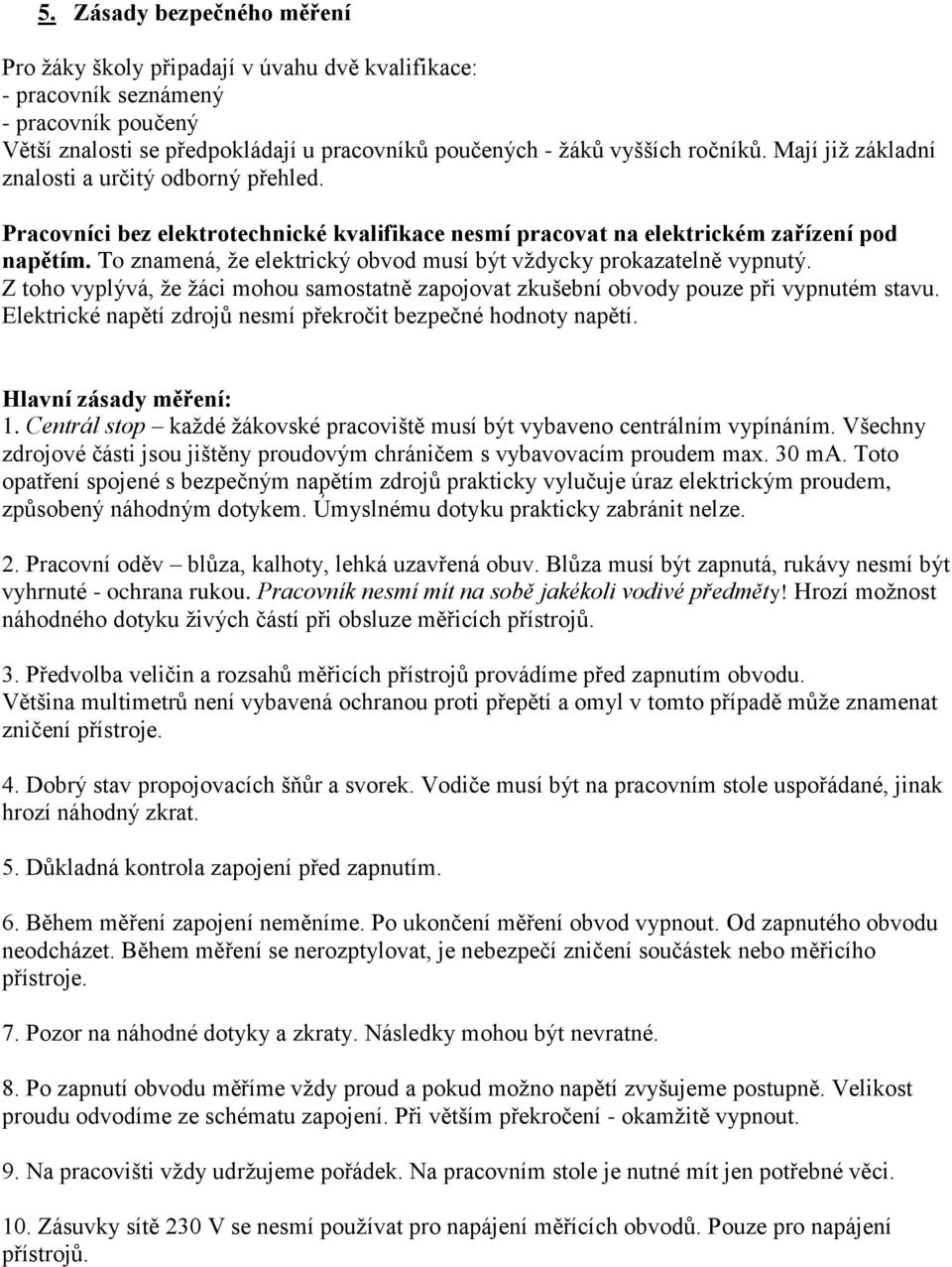

5 5. Zásady bezpečného měření Pro žáky školy připadají v úvahu dvě kvalifikace: - pracovník seznámený - pracovník poučený Větší znalosti se předpokládají u pracovníků poučených - žáků vyšších ročníků. Mají již základní znalosti a určitý odborný přehled. Pracovníci bez elektrotechnické kvalifikace nesmí pracovat na elektrickém zařízení pod napětím. To znamená, že elektrický obvod musí být vždycky prokazatelně vypnutý. Z toho vyplývá, že žáci mohou samostatně zapojovat zkušební obvody pouze při vypnutém stavu. Elektrické napětí zdrojů nesmí překročit bezpečné hodnoty napětí. Hlavní zásady měření: 1. Centrál stop každé žákovské pracoviště musí být vybaveno centrálním vypínáním. Všechny zdrojové části jsou jištěny proudovým chráničem s vybavovacím proudem max. 30 ma. Toto opatření spojené s bezpečným napětím zdrojů prakticky vylučuje úraz elektrickým proudem, způsobený náhodným dotykem. Úmyslnému dotyku prakticky zabránit nelze. 2. Pracovní oděv blůza, kalhoty, lehká uzavřená obuv. Blůza musí být zapnutá, rukávy nesmí být vyhrnuté - ochrana rukou. Pracovník nesmí mít na sobě jakékoli vodivé předměty! Hrozí možnost náhodného dotyku živých částí při obsluze měřicích přístrojů. 3. Předvolba veličin a rozsahů měřicích přístrojů provádíme před zapnutím obvodu. Většina multimetrů není vybavená ochranou proti přepětí a omyl v tomto případě může znamenat zničení přístroje. 4. Dobrý stav propojovacích šňůr a svorek. Vodiče musí být na pracovním stole uspořádané, jinak hrozí náhodný zkrat. 5. Důkladná kontrola zapojení před zapnutím. 6. Během měření zapojení neměníme. Po ukončení měření obvod vypnout. Od zapnutého obvodu neodcházet. Během měření se nerozptylovat, je nebezpečí zničení součástek nebo měřicího přístroje. 7. Pozor na náhodné dotyky a zkraty. Následky mohou být nevratné. 8. Po zapnutí obvodu měříme vždy proud a pokud možno napětí zvyšujeme postupně. Velikost proudu odvodíme ze schématu zapojení. Při větším překročení - okamžitě vypnout. 9. Na pracovišti vždy udržujeme pořádek. Na pracovním stole je nutné mít jen potřebné věci. 10. Zásuvky sítě 230 V se nesmí používat pro napájení měřících obvodů. Pouze pro napájení přístrojů.
