Návod k použití. Model Millennio P/L

Transkript

1 Návod k použití Model Millennio P/L

2 Důležitá upozornění Vážený zákazníku, děkujeme za Vaši důvěru při výběru odsavače par. Tento výrobek byl navržen a vyroben s maximální péčí, na základě dlouholeté tradice, vývoje a výzkumů, s důrazem na prvotřídní kvalitu. K tomu, aby Váš odsavač dobře plnil svoji funkci, je třeba dodržet pokyny, které jsou uvedeny v tomto návodu.zvláštní pozornost prosím věnujte následujícím čtyřem bodům, týkají se totiž záležitostí, ve kterých nejčastěji dochází k pochybení. Uvádíme je proto na tomto místě, přestože se s těmito informacemi setkáte znovu v příslušných kapitolách. Dbejte, aby odtahové potrubí bylo dostatečně dimenzované. Pro výrobky s výkonem do 250 m 3 /hod. postačí potrubí o průměru 100 mm (nebo ploché potrubí odpovídajícího průřezu), pro výkon m 3 /hod. je nutné použít potrubí o průměru nejméně 125 mm (nebo odpovídající ploché potrubí), pro výkony nad 650 m 3 /hod. je nutné použít potrubí o průměru 150 mm (nebo odpovídající ploché potrubí). Nedostatečně dimenzované, nebo příliš dlouhé (více jak 4m) a členité potrubí podstatně snižuje účinnost odsavače a zároveň zvyšuje jeho hlučnost. U dlouhého potrubí je navíc větší nebezpečí kondenzace vodních par. Bude-li odsavač pracovat s vnějším odtahem (ne jako recirkulační), dbejte, aby byla instalována zpětná klapka. Ani u nejvýkonnějších výrobků nevzniká v sací zóně tak silné proudění vzduchu, které by dokázalo dokonale usměrnit a odsát veškerý parami nasycený vzduch nad varnou deskou. Pokud pozorujete (například při silném varu vody v otevřené nádobě), že část par nebyla nasáta, nejedná se zpravidla o závadu. Správně dimenzovaný a instalovaný odsavač totiž zajistí 10x za hodinu kompletní výměnu vzduchu ve Vaší kuchyni, což postačuje k optimálnímu odvětrání při vaření. A pokud jej necháte pracovat ještě určitou dobu po ukončení vaření, dosáhnete dokonalého odstranění veškerých par a pachů. Odsavače par v provedení INOX jsou vyrobeny z nerezové oceli AISI 430 (ČSN 17040, DIN ). Nerezový povrch je ušlechtilý, ale velmi zranitelný. Vyvarujte se při čištění použití prostředků, které by jej mohly poškrábat. Nikdy nepoužívejte prostředky obsahující agresívní látky, zejména chlór (Savo a pod.), které mohou zanechat na povrchu neodstranitelné skvrny. Doporučujeme používat prostředky, které pro tento účel dodává výrobce. Věnujte zvýšenou pozornost kapitole v závěru tohoto návodu - Údržba povrchu odsavače. Mnoho spokojenosti s novým pomocníkem ve Vaší domácnosti přeje PROMTINVEST spol. s r.o. zastoupení FABER pro ČR OBSAH: POSTUP PŘI INSTALACI 3 PROVOZNÍ A BEZPEČNOSTNÍ POKYNY 5 ÚDRŽBA 6 2

3 Postup při instalaci 1. Všeobecné informace. Tento odsavač může být instalován pod závěsnou skříňkou nebo přímo na stěně nad sporákem. Odsavač může být používán pouze s venkovním odtahem (nelze jej použít jako recirkulační). Doporučujeme, aby instalace byla provedena odborně tak, aby byly dodrženy veškeré pokyny výrobce. 2. Bezpečnostní nařízení Nenapojujte odsavač na odpadová potrubí, do kterých je vháněn kouř tvořený spalováním (kotle, pece, atd.) 2.2. Ověřte si, zda napětí v síti odpovídá napětí uvedenému na štítku, který je umístěn uvnitř odsavače Ověřte si, že spotřebič je bezpečně uzemněn Je-li odsavač zapojen do sítě prostřednictvím dvoupólového vypínače, musí mít vypínač rozpětí kontaktů alespoň 3 mm Minimální bezpečná vzdálenost mezi varnou deskou a odsavačem je 65 cm Pod odsavačem nerozdělávejte otevřený oheň, kromě plamene daného hořáky varné desky Před jakýmkoliv čištěním nebo údržbou vypněte odsavač ze sítě vytažením vidlice ze zásuvky nebo hlavním vypínačem Pokud jsou v místnosti používány plynové spotřebiče, je nutno zajistit dostatečné větrání místnosti Správné a bezpečné používání odsavače je dosaženo tehdy, když podtlak v místnosti nepřesáhne 0,04 mbar, čímž se vyhneme navrácení odpadních plynů. 3. Instalace 3.1. Instalace na stěnu: Před upevněním přístroje je třeba zkontrolovat, zda vstup do větrací šachty (zděř, na kterou bude odsavač napojen) je správně umístěna. Zděř musí mít kruhový tvar o světlosti 100 mm se středem ve vzdálenosti 82 mm od zadní stěny a 60 mm od dolního okraje skříňky (v případě, že bude přístroj umístěn pod skříňkou). Při montáži odsavače na stěnu musí být zděř umístěna tak, aby byla po upevnění přístroje souosá s bočním výstupem odsavače. Odsavač může obsahovat dvě různá balení uchycení: a/ šrouby, hmoždinky a bezpečnostní výbavu. b/ šrouby, hmoždinky a kovové svorky 3

4 Postup při instalaci 1. Uchycení pomocí šroubů Pomocí papírové šablony vyznačte otvory na stěně (2 otvory o průměru 8 mm) a pozorně si přečtěte instrukce vyznačené na šabloně. Zasuňte hmoždinky do otvorů a zašroubujte šrouby 4,2 x 44,4, které jsou dodávány ve výbavě, ponechejte si však cca 5 mm na úplné dotažení. Potom zavěste odsavač na šrouby (obr. 1) a z vnitřní strany dokončete definitivní dotažení (obr. 2). Nad odsavač namontujte bezpečnostní zarážku, která je v příbalu s upevňovacími prvky (obr. 3). 2. Uchycení pomocí kovových svorek Pomocí papírové šablony vyznačte otvory na stěně (4 otvory o průměru 8 mm) a pozorně si přečtěte instrukce vyznačené na šabloně. Připevněte kovové svorky pomocí šroubů a hmoždinek, které jsou součástí výbavy a zavěste odsavač na svorky (obr. 4). Upevněte odsavač dvěma šrouby (ve výbavě) viz (obr. 5) a upravte horizontální vyvážení pomocí regulačních šroubů, které jsou rovněž součástí výbavy (obr.6). Neopomeňte respektovat nařízení 2.5 4

5 Provozní a bezpečnostní pokyny 3.2. Instalace na závěsné skříňce Pomocí papírové šablony provrtejte dno skříňky (přečtěte si návod na šabloně). Upevněte odsavač z vnitřní strany skříňky pomocí šroubů 4,2x44,4 (ve výbavě), (obr.7) Zapojení 1. Odsavač má kromě zaslepeného otvoru na zadní a horní stěně (tyto výstupy nejsou v této verzi funkční) připraven výstup pro odvod vzduchu do boku. Výstup je tvořen otvorem s plastovým rámečkem. Po upevnění přístroje na skříňku nebo na zadní stěnu zasuneme zevnitř přes tento otvor do zděře odtahové šachty nátrubek se zpětnou klapkou. Nátrubek je upevněn na konci flexohadice uvnitř přístroje. Potrubí o světlosti 100 mm, které můžeme použít pro odtah nebo jako zděř, lze objednat u dodavatele Elektrické zapojení a kontrola funkcí 1. Je nutné, aby byla dodržena veškerá doporučení uvedená v bodech 2.2, 2.3 a 2.4 týkající se bezpečnosti 2. Po zapojení zkontrolujte správný chod motoru, osvětlení a funkci přepínání rychlostí. 1. Bezpečnostní nařízení. Je nezbytně nutné dodržovat veškerá bezpečnostní nařízení, která jsou uvedena v paragrafu 3 části Instalace výrobku. Navíc je nutné věnovat patřičnou pozornost při provozu a údržbě následujícím nařízením: 1.1. Provádějte pravidelnou výměnu protitukových filtrů v intervalech doporučených výrobcem U plynových vařidlových desek nenechávejte pod odsavačem otevřený plamen, po odstranění hrnců stáhněte plamen na minimum nebo jej zhasněte Regulujte plamen tak, aby nedošlo k jeho bočnímu úniku zpod hrnců. Ušetří se tak energie a vyhneme se nebezpečné koncentraci tepla Nepoužívejte odsavač k jiným účelům, než je odsávání kuchyňských par a pachů. 2. Ovládání Ovladač se dvěma přepínači (obr. 12a) přepínač L slouží k zapnutí a vypnutí osvětlení přepínač M slouží k zapnutí motoru a určení stupně intenzity odsávání 2.2. Ovladač se třemi přepínači (obr. 12b) přepínač L slouží k zapnutí a vypnutí osvětlení přepínač M slouží k zapnutí a vypnutí motoru přepínač V slouží k určení stupně intenzity odsávání. Doporučené rychlosti a stupně intenzity odsávání: 1 minimální rychlost,jejíž provoz je vyjímečně tichý a odpovídá menšímu objemu par při vaření 2 střední rychlost odpovídá většímu množství emisí při intenzívním vaření 3 maximální rychlost je vhodná při nejvyšších emisích a je třeba počítat se zvýšenou provozní hlučností. 5

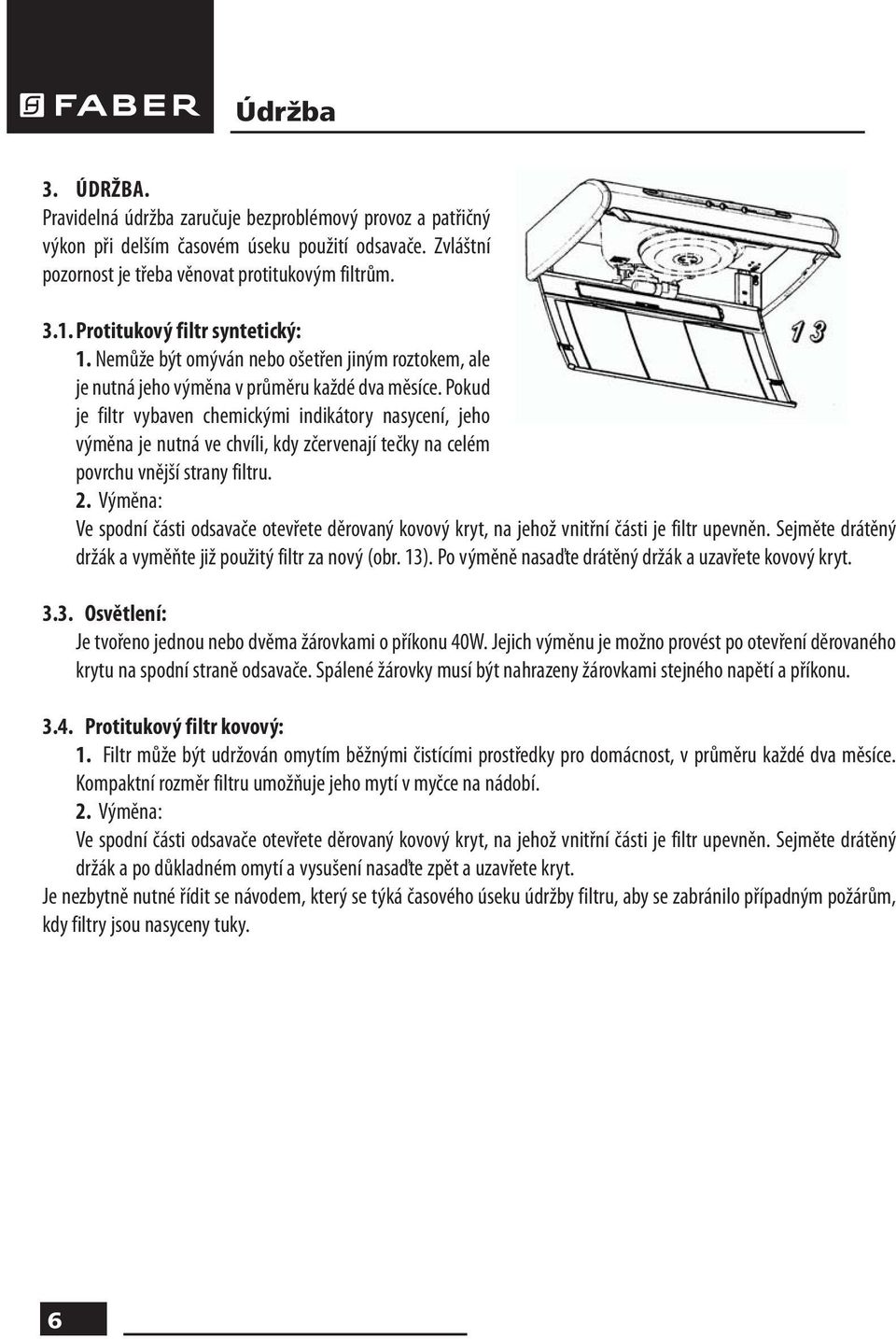

6 Údržba 3. ÚDRŽBA. Pravidelná údržba zaručuje bezproblémový provoz a patřičný výkon při delším časovém úseku použití odsavače. Zvláštní pozornost je třeba věnovat protitukovým filtrům Protitukový filtr syntetický: 1. Nemůže být omýván nebo ošetřen jiným roztokem, ale je nutná jeho výměna v průměru každé dva měsíce. Pokud je filtr vybaven chemickými indikátory nasycení, jeho výměna je nutná ve chvíli, kdy zčervenají tečky na celém povrchu vnější strany filtru. 2. Výměna: Ve spodní části odsavače otevřete děrovaný kovový kryt, na jehož vnitřní části je filtr upevněn. Sejměte drátěný držák a vyměňte již použitý filtr za nový (obr. 13). Po výměně nasaďte drátěný držák a uzavřete kovový kryt Osvětlení: Je tvořeno jednou nebo dvěma žárovkami o příkonu 40W. Jejich výměnu je možno provést po otevření děrovaného krytu na spodní straně odsavače. Spálené žárovky musí být nahrazeny žárovkami stejného napětí a příkonu Protitukový filtr kovový: 1. Filtr může být udržován omytím běžnými čistícími prostředky pro domácnost, v průměru každé dva měsíce. Kompaktní rozměr filtru umožňuje jeho mytí v myčce na nádobí. 2. Výměna: Ve spodní části odsavače otevřete děrovaný kovový kryt, na jehož vnitřní části je filtr upevněn. Sejměte drátěný držák a po důkladném omytí a vysušení nasaďte zpět a uzavřete kryt. Je nezbytně nutné řídit se návodem, který se týká časového úseku údržby filtru, aby se zabránilo případným požárům, kdy filtry jsou nasyceny tuky. 6

7 Údržba 3.5. Čištění: údržba povrchu odsavače První vyčištění a ošetření povrchu je třeba provést ihned po instalaci výrobku. Odsavač čistěte a ošetřujte pravidelně. Nepoužívejte příliš mokré hadříky či houby, ani proud vody. Nepoužívejte hrubé látky nebo prostředky, které by mohly povrch odsavače mechanicky poškodit. Na lakovaný povrch nepoužívejte ředidla ani alkoholy, protože by mohlo dojít k jeho zmatnění. Při čištění nerezového povrchu nepoužívejte prostředky, které obsahují agresivní látky, především chlór. Můžete tím způsobit jeho nevratné poškození. Nepoužívejte prostředky pro čištění vodovodních baterií a dřezů, obsahují agresivní složky, které vyžadují po užití důkladný oplach vodou. Nepoužívejte benzin, může zanechat na nerezovém povrchu duhové skvrny. Vhodnými prostředky jsou lihová čistidla, jemné saponáty nebo mýdlová voda. Po vyčištění odsavače je jeho povrch zbaven ochranných látek a mohou na něm ulpět chemické složky z čistících prostředků, které reagují i s kvalitním nerezovým materiálem. Je proto třeba po každém vyčištění použít prostředek k ošetření ušlechtilé oceli. Zabráníte tak možnému poškození výrobku, tvoření otisků prstů při doteku a usnadníte si podstatným způsobem jeho další údržbu. Doporučujeme: Clin&Clin (čistící a leštící prostředky), Würth (ošetřující sprej pro ušlechtilé oceli), Dedra (čistící a leštící prostředky). Tyto prostředky jsou dodávány do sítě prodejců odsavačů Faber. Důležité upozornění: Poškození povrchu výrobku nedodržením těchto pokynů nelze považovat za výrobní nebo technologickou vadu a nemůže být uznáno jako oprávněná reklamace v rámci záruky. 7

8 Zastoupení pro Českou republiku: PROMTINVEST spol. s r.o. info@odsavacefaber.cz, tel.: , fax: press_01_2013
