RC Letadlová válečná loď Challenger 76CM R00714

Transkript

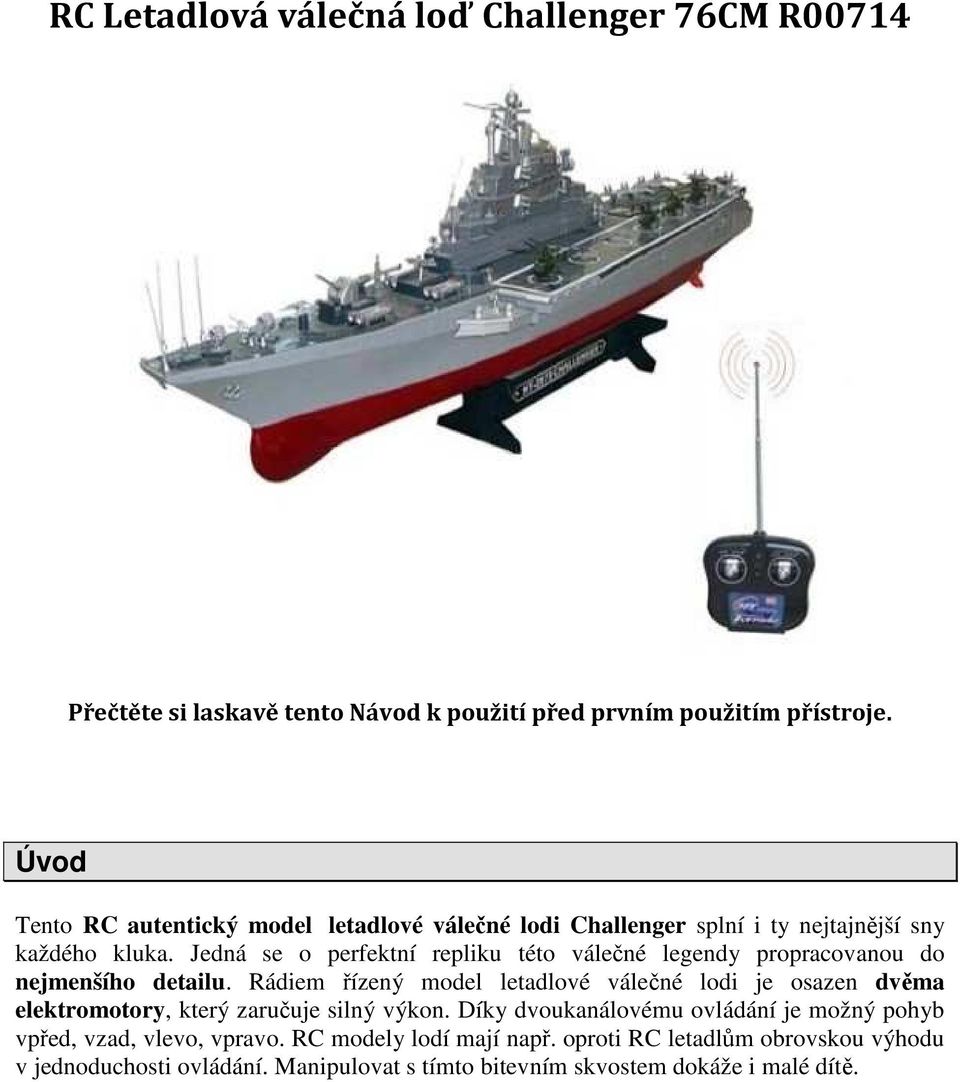

1 RC Letadlová válečná loď Challenger 76CM R00714 Přečtěte si laskavě tento Návod k použití před prvním použitím přístroje. Úvod Tento RC autentický model letadlové válečné lodi Challenger splní i ty nejtajnější sny každého kluka. Jedná se o perfektní repliku této válečné legendy propracovanou do nejmenšího detailu. Rádiem řízený model letadlové válečné lodi je osazen dvěma elektromotory, který zaručuje silný výkon. Díky dvoukanálovému ovládání je možný pohyb vpřed, vzad, vlevo, vpravo. RC modely lodí mají např. oproti RC letadlům obrovskou výhodu v jednoduchosti ovládání. Manipulovat s tímto bitevním skvostem dokáže i malé dítě.

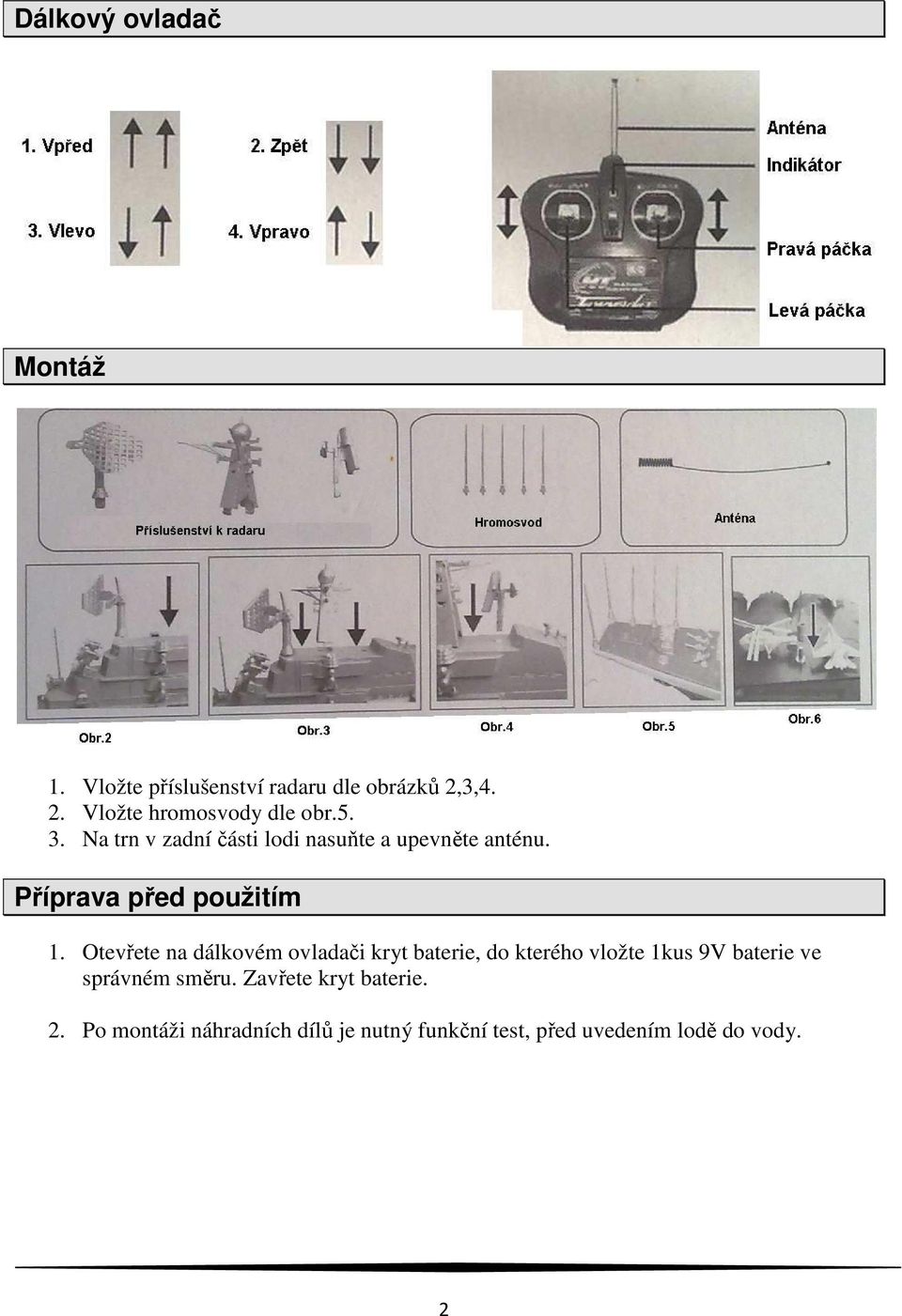

2 Dálkový ovladač Montáž 1. Vložte příslušenství radaru dle obrázků 2,3,4. 2. Vložte hromosvody dle obr Na trn v zadní části lodi nasuňte a upevněte anténu. Příprava před použitím 1. Otevřete na dálkovém ovladači kryt baterie, do kterého vložte 1kus 9V baterie ve správném směru. Zavřete kryt baterie. 2. Po montáži náhradních dílů je nutný funkční test, před uvedením lodě do vody. 2

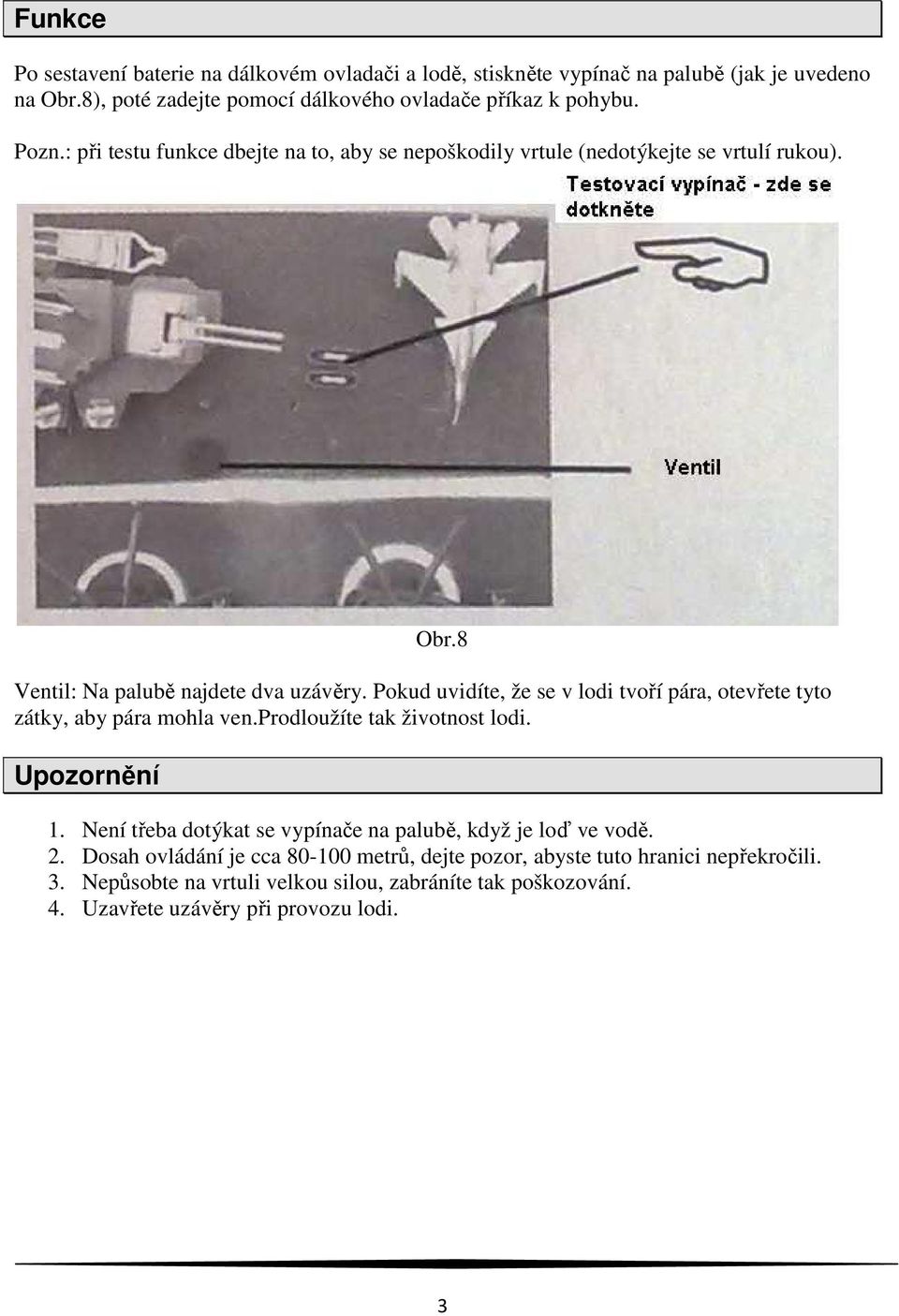

3 Funkce Po sestavení baterie na dálkovém ovladači a lodě, stiskněte vypínač na palubě (jak je uvedeno na Obr.8), poté zadejte pomocí dálkového ovladače příkaz k pohybu. Pozn.: při testu funkce dbejte na to, aby se nepoškodily vrtule (nedotýkejte se vrtulí rukou). Obr.8 Ventil: Na palubě najdete dva uzávěry. Pokud uvidíte, že se v lodi tvoří pára, otevřete tyto zátky, aby pára mohla ven.prodloužíte tak životnost lodi. Upozornění 1. Není třeba dotýkat se vypínače na palubě, když je loď ve vodě. 2. Dosah ovládání je cca metrů, dejte pozor, abyste tuto hranici nepřekročili. 3. Nepůsobte na vrtuli velkou silou, zabráníte tak poškozování. 4. Uzavřete uzávěry při provozu lodi. 3

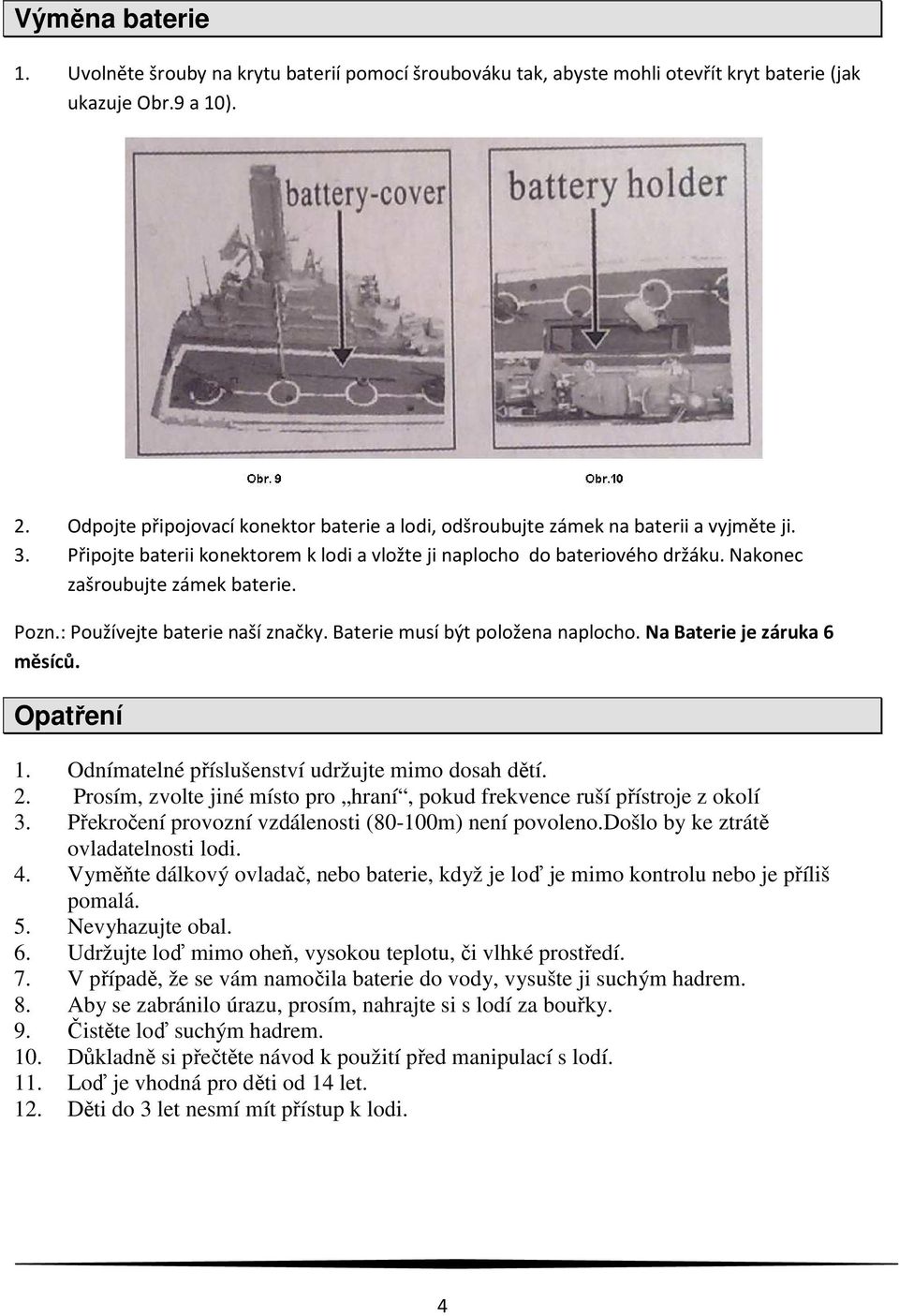

4 Výměna baterie 1. Uvolněte šrouby na krytu baterií pomocí šroubováku tak, abyste mohli otevřít kryt baterie (jak ukazuje Obr.9 a 10). 2. Odpojte připojovací konektor baterie a lodi, odšroubujte zámek na baterii a vyjměte ji. 3. Připojte baterii konektorem k lodi a vložte ji naplocho do bateriového držáku. Nakonec zašroubujte zámek baterie. Pozn.: Používejte baterie naší značky. Baterie musí být položena naplocho. Na Baterie je záruka 6 měsíců. Opatření 1. Odnímatelné příslušenství udržujte mimo dosah dětí. 2. Prosím, zvolte jiné místo pro hraní, pokud frekvence ruší přístroje z okolí 3. Překročení provozní vzdálenosti (80-100m) není povoleno.došlo by ke ztrátě ovladatelnosti lodi. 4. Vyměňte dálkový ovladač, nebo baterie, když je loď je mimo kontrolu nebo je příliš pomalá. 5. Nevyhazujte obal. 6. Udržujte loď mimo oheň, vysokou teplotu, či vlhké prostředí. 7. V případě, že se vám namočila baterie do vody, vysušte ji suchým hadrem. 8. Aby se zabránilo úrazu, prosím, nahrajte si s lodí za bouřky. 9. Čistěte loď suchým hadrem. 10. Důkladně si přečtěte návod k použití před manipulací s lodí. 11. Loď je vhodná pro děti od 14 let. 12. Děti do 3 let nesmí mít přístup k lodi. 4

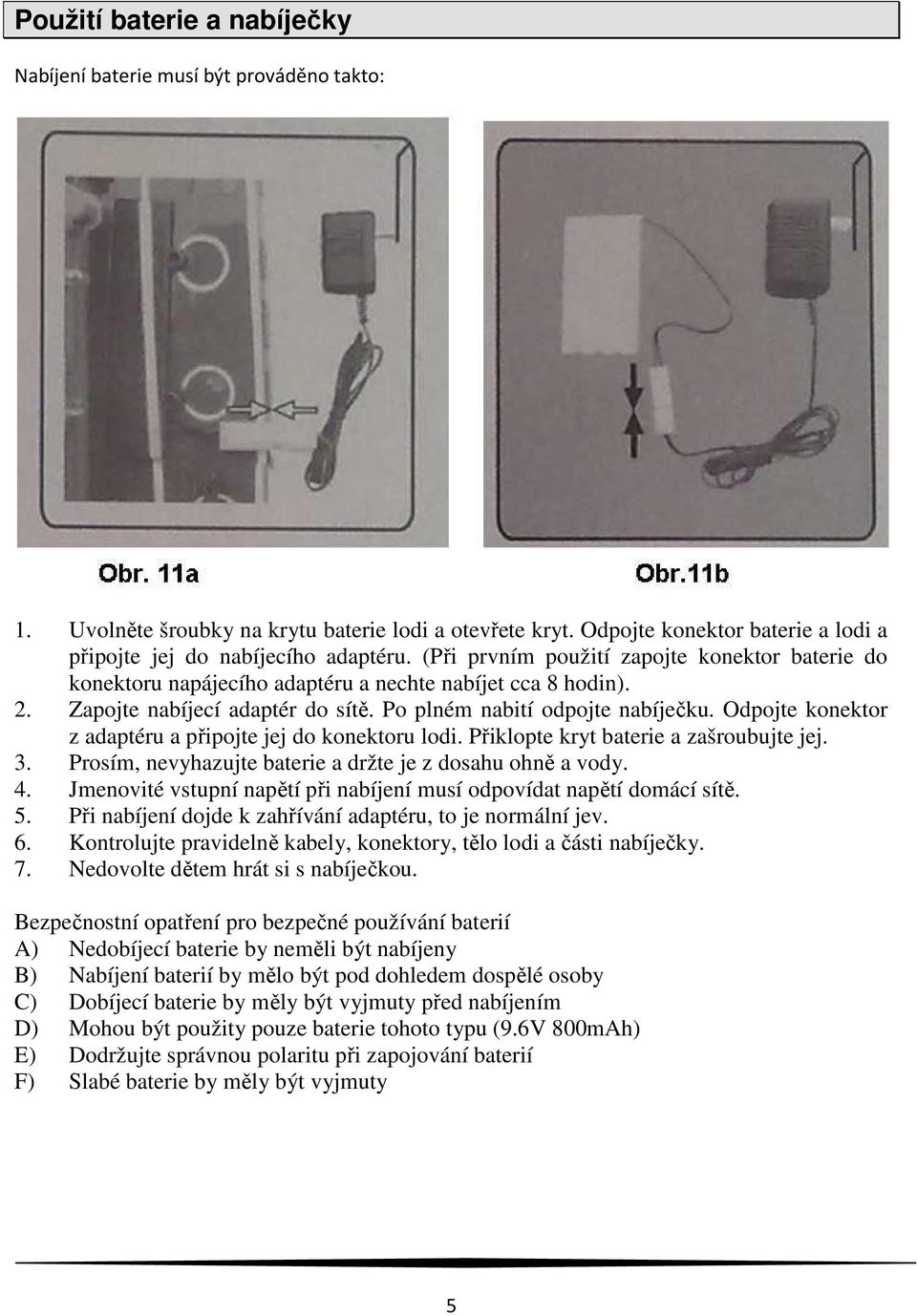

5 Použití baterie a nabíječky Nabíjení baterie musí být prováděno takto: 1. Uvolněte šroubky na krytu baterie lodi a otevřete kryt. Odpojte konektor baterie a lodi a připojte jej do nabíjecího adaptéru. (Při prvním použití zapojte konektor baterie do konektoru napájecího adaptéru a nechte nabíjet cca 8 hodin). 2. Zapojte nabíjecí adaptér do sítě. Po plném nabití odpojte nabíječku. Odpojte konektor z adaptéru a připojte jej do konektoru lodi. Přiklopte kryt baterie a zašroubujte jej. 3. Prosím, nevyhazujte baterie a držte je z dosahu ohně a vody. 4. Jmenovité vstupní napětí při nabíjení musí odpovídat napětí domácí sítě. 5. Při nabíjení dojde k zahřívání adaptéru, to je normální jev. 6. Kontrolujte pravidelně kabely, konektory, tělo lodi a části nabíječky. 7. Nedovolte dětem hrát si s nabíječkou. Bezpečnostní opatření pro bezpečné používání baterií A) Nedobíjecí baterie by neměli být nabíjeny B) Nabíjení baterií by mělo být pod dohledem dospělé osoby C) Dobíjecí baterie by měly být vyjmuty před nabíjením D) Mohou být použity pouze baterie tohoto typu (9.6V 800mAh) E) Dodržujte správnou polaritu při zapojování baterií F) Slabé baterie by měly být vyjmuty 5

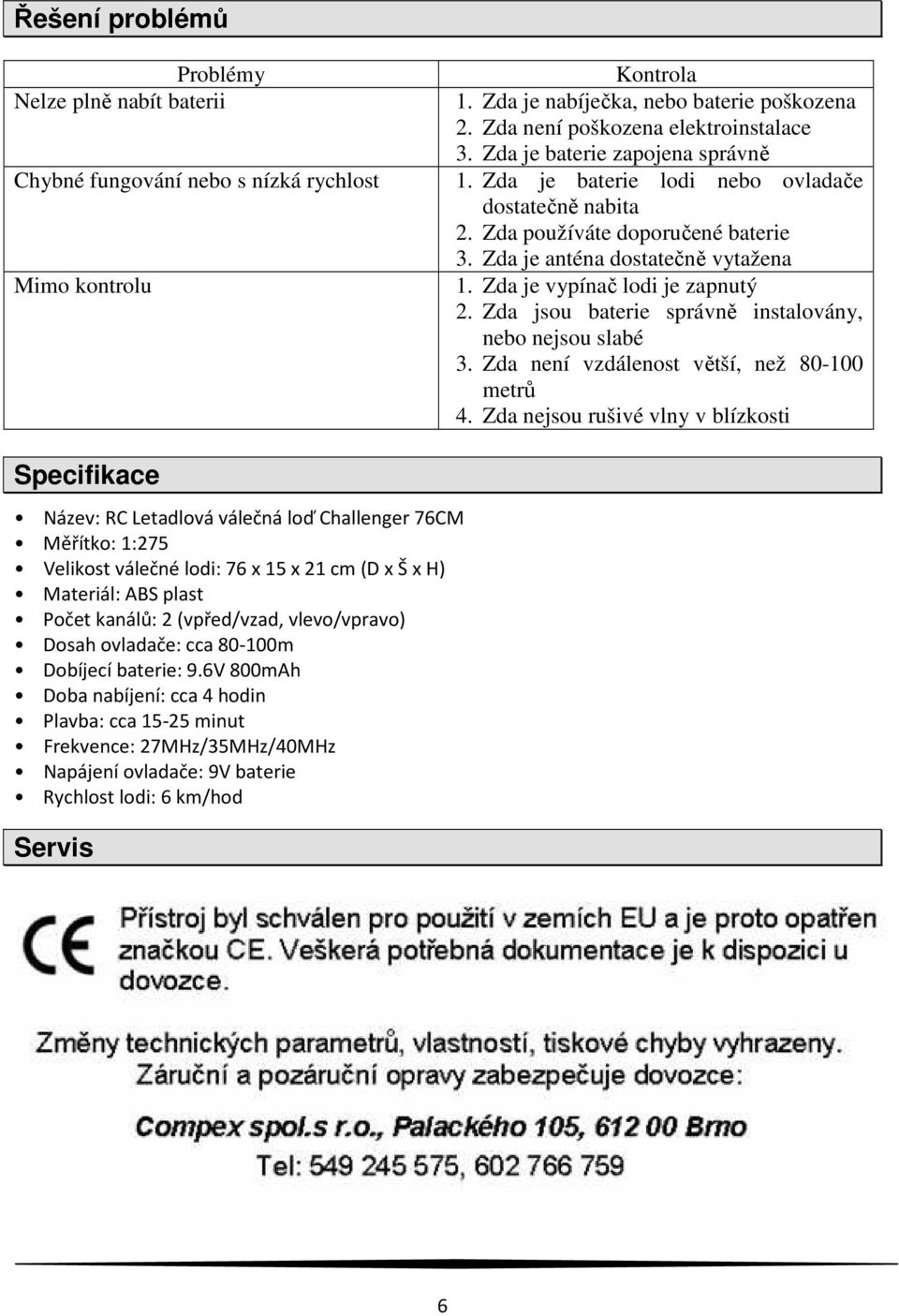

6 Řešení problémů Problémy Nelze plně nabít baterii Chybné fungování nebo s nízká rychlost Mimo kontrolu Kontrola 1. Zda je nabíječka, nebo baterie poškozena 2. Zda není poškozena elektroinstalace 3. Zda je baterie zapojena správně 1. Zda je baterie lodi nebo ovladače dostatečně nabita 2. Zda používáte doporučené baterie 3. Zda je anténa dostatečně vytažena 1. Zda je vypínač lodi je zapnutý 2. Zda jsou baterie správně instalovány, nebo nejsou slabé 3. Zda není vzdálenost větší, než metrů 4. Zda nejsou rušivé vlny v blízkosti Specifikace Název: RC Letadlová válečná loď Challenger 76CM Měřítko: 1:275 Velikost válečné lodi: 76 x 15 x 21 cm (D x Š x H) Materiál: ABS plast Počet kanálů: 2 (vpřed/vzad, vlevo/vpravo) Dosah ovladače: cca m Dobíjecí baterie: 9.6V 800mAh Doba nabíjení: cca 4 hodin Plavba: cca minut Frekvence: 27MHz/35MHz/40MHz Napájení ovladače: 9V baterie Rychlost lodi: 6 km/hod Servis 6
