1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.5 Karosářské Know how (Vědět jak) Kapitola 8 Závity a řezání závitů Ing. Vladimír Polehňa

2 Obsah OBSAH... 2 ANOTACE VÝUKOVÉHO MATERIÁLU ZÁVITY A ŘEZÁNÍ ZÁVITŮ DĚLÍME: OZNAČOVÁNÍ ZÁVITŮ DRUHY ZÁVITŮ: ŘEZÁNÍ VNITŘNÍCH ZÁVITŮ ŘEZÁNÍ VNĚJŠÍCH ZÁVITŮ DRŽÁK ZÁVITOVÉHO OČKA TVÁŘENÍ ZÁVITŮ (ZA STUDENA) PRACOVNÍ LISTY - ŘEZÁNÍ ZÁVITŮ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 10

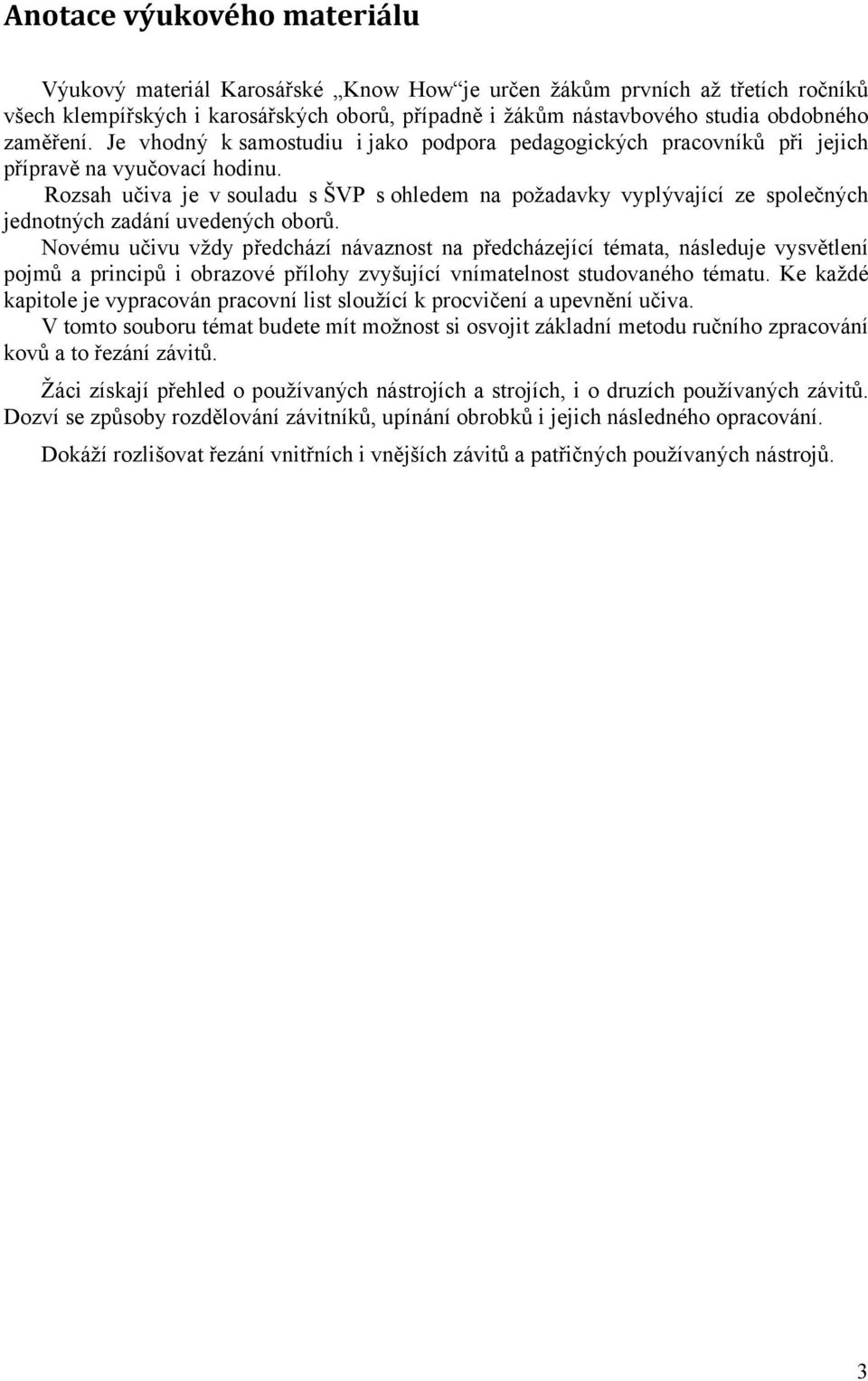

3 Anotace výukového materiálu Výukový materiál Karosářské Know How je určen žákům prvních až třetích ročníků všech klempířských i karosářských oborů, případně i žákům nástavbového studia obdobného zaměření. Je vhodný k samostudiu i jako podpora pedagogických pracovníků při jejich přípravě na vyučovací hodinu. Rozsah učiva je v souladu s ŠVP s ohledem na požadavky vyplývající ze společných jednotných zadání uvedených oborů. Novému učivu vždy předchází návaznost na předcházející témata, následuje vysvětlení pojmů a principů i obrazové přílohy zvyšující vnímatelnost studovaného tématu. Ke každé kapitole je vypracován pracovní list sloužící k procvičení a upevnění učiva. V tomto souboru témat budete mít možnost si osvojit základní metodu ručního zpracování kovů a to řezání závitů. Žáci získají přehled o používaných nástrojích a strojích, i o druzích používaných závitů. Dozví se způsoby rozdělování závitníků, upínání obrobků i jejich následného opracování. Dokáží rozlišovat řezání vnitřních i vnějších závitů a patřičných používaných nástrojů. 3

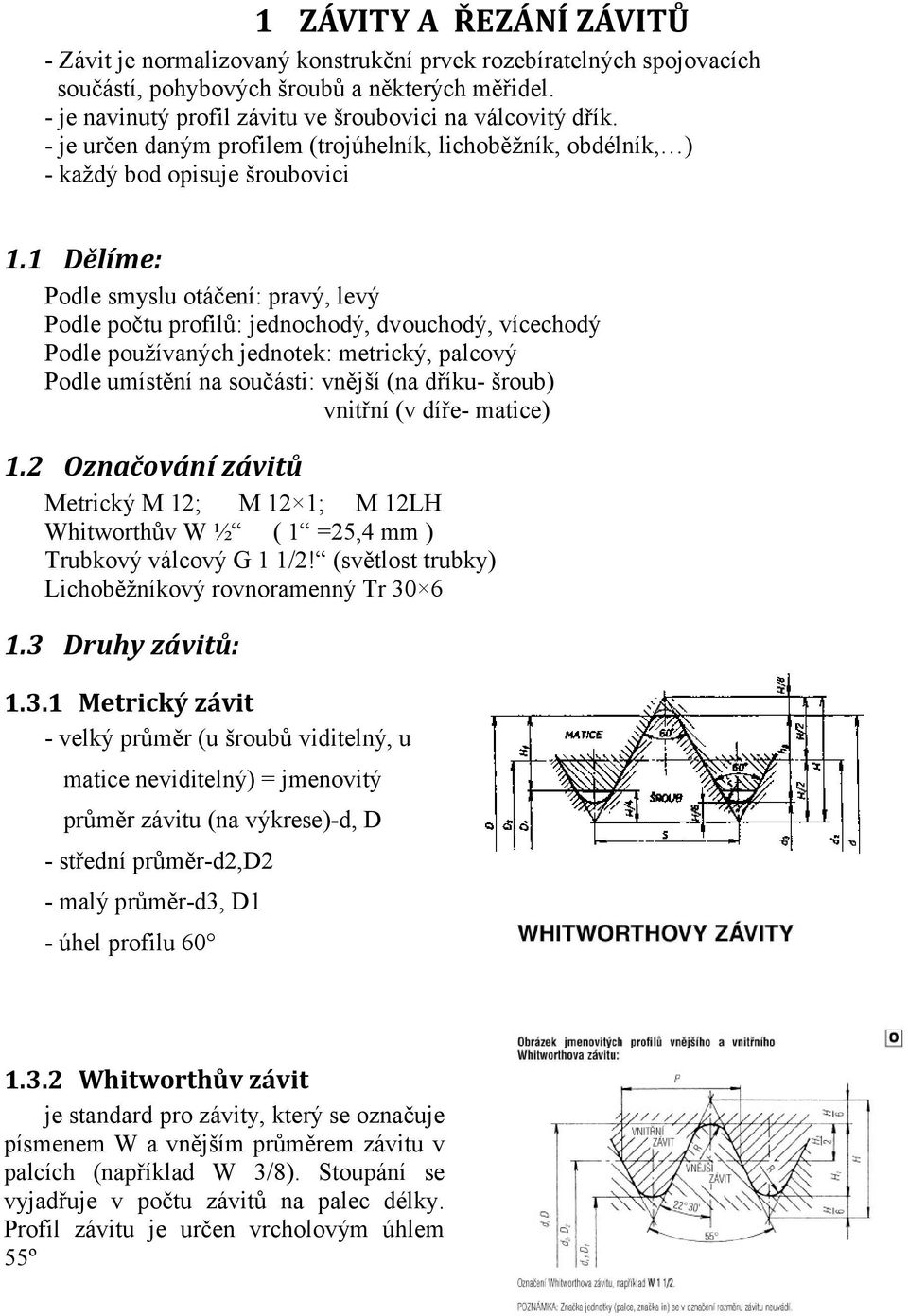

4 1 ZÁVITY A ŘEZÁNÍ ZÁVITŮ - Závit je normalizovaný konstrukční prvek rozebíratelných spojovacích součástí, pohybových šroubů a některých měřidel. - je navinutý profil závitu ve šroubovici na válcovitý dřík. - je určen daným profilem (trojúhelník, lichoběžník, obdélník, ) - každý bod opisuje šroubovici 1.1 Dělíme: Podle smyslu otáčení: pravý, levý Podle počtu profilů: jednochodý, dvouchodý, vícechodý Podle používaných jednotek: metrický, palcový Podle umístění na součásti: vnější (na dříku- šroub) vnitřní (v díře- matice) 1.2 Označování závitů Metrický M 12; M 12 1; M 12LH Whitworthův W ½ ( 1 =25,4 mm ) Trubkový válcový G 1 1/2! (světlost trubky) Lichoběžníkový rovnoramenný Tr Druhy závitů: Metrický závit - velký průměr (u šroubů viditelný, u matice neviditelný) = jmenovitý průměr závitu (na výkrese)-d, D - střední průměr-d2,d2 - malý průměr-d3, D1 - úhel profilu Whitworthův závit je standard pro závity, který se označuje písmenem W a vnějším průměrem závitu v palcích (například W 3/8). Stoupání se vyjadřuje v počtu závitů na palec délky. Profil závitu je určen vrcholovým úhlem 55º

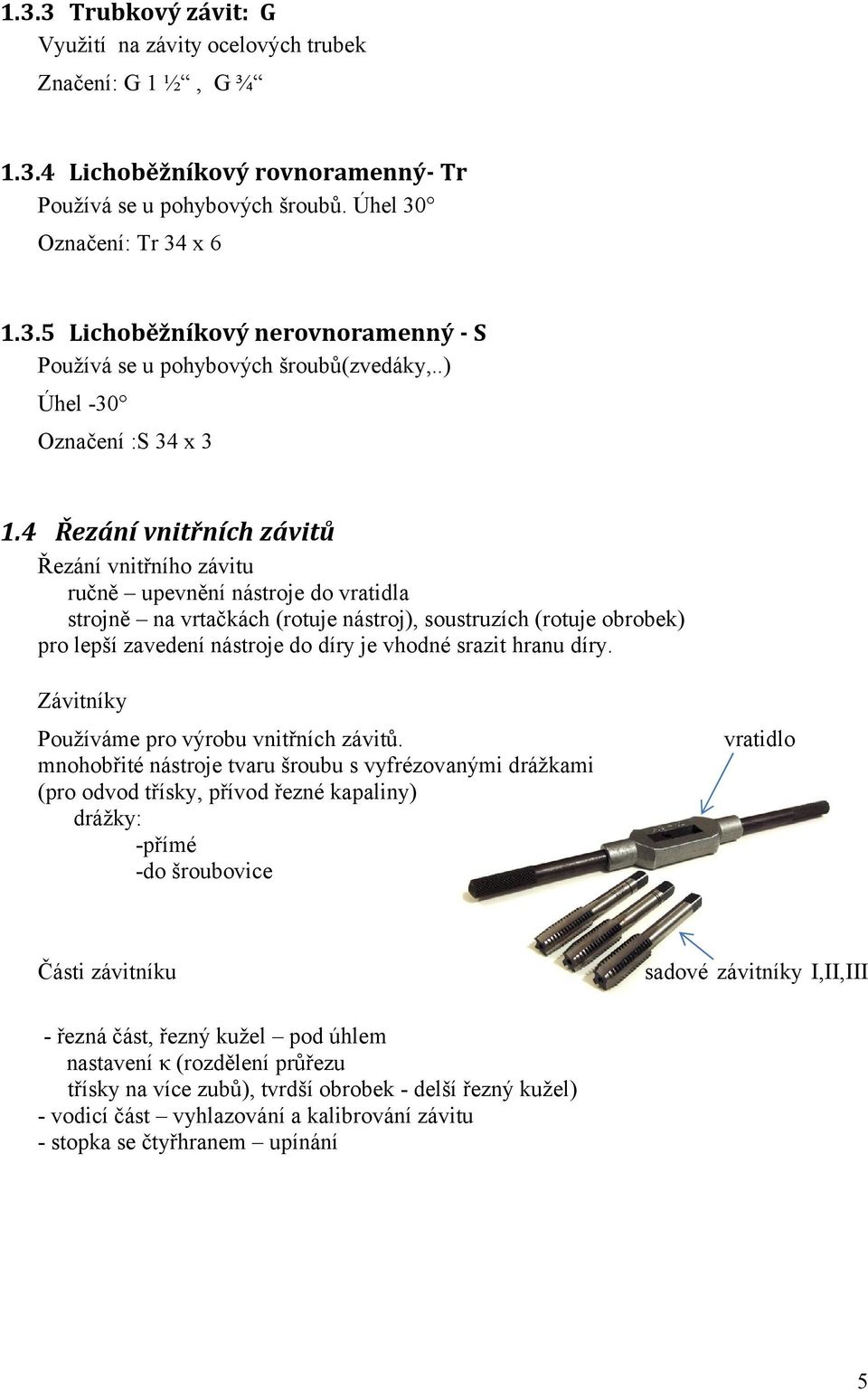

5 1.3.3 Trubkový závit: G Využití na závity ocelových trubek Značení: G 1 ½, G ¾ Lichoběžníkový rovnoramenný- Tr Používá se u pohybových šroubů. Úhel 30 Označení: Tr 34 x Lichoběžníkový nerovnoramenný - S Používá se u pohybových šroubů(zvedáky,..) Úhel -30 Označení :S 34 x Řezání vnitřních závitů Řezání vnitřního závitu ručně upevnění nástroje do vratidla strojně na vrtačkách (rotuje nástroj), soustruzích (rotuje obrobek) pro lepší zavedení nástroje do díry je vhodné srazit hranu díry. Závitníky Používáme pro výrobu vnitřních závitů. vratidlo mnohobřité nástroje tvaru šroubu s vyfrézovanými drážkami (pro odvod třísky, přívod řezné kapaliny) drážky: -přímé -do šroubovice Části závitníku sadové závitníky I,II,III - řezná část, řezný kužel pod úhlem nastavení κ (rozdělení průřezu třísky na více zubů), tvrdší obrobek - delší řezný kužel) - vodicí část vyhlazování a kalibrování závitu - stopka se čtyřhranem upínání 5

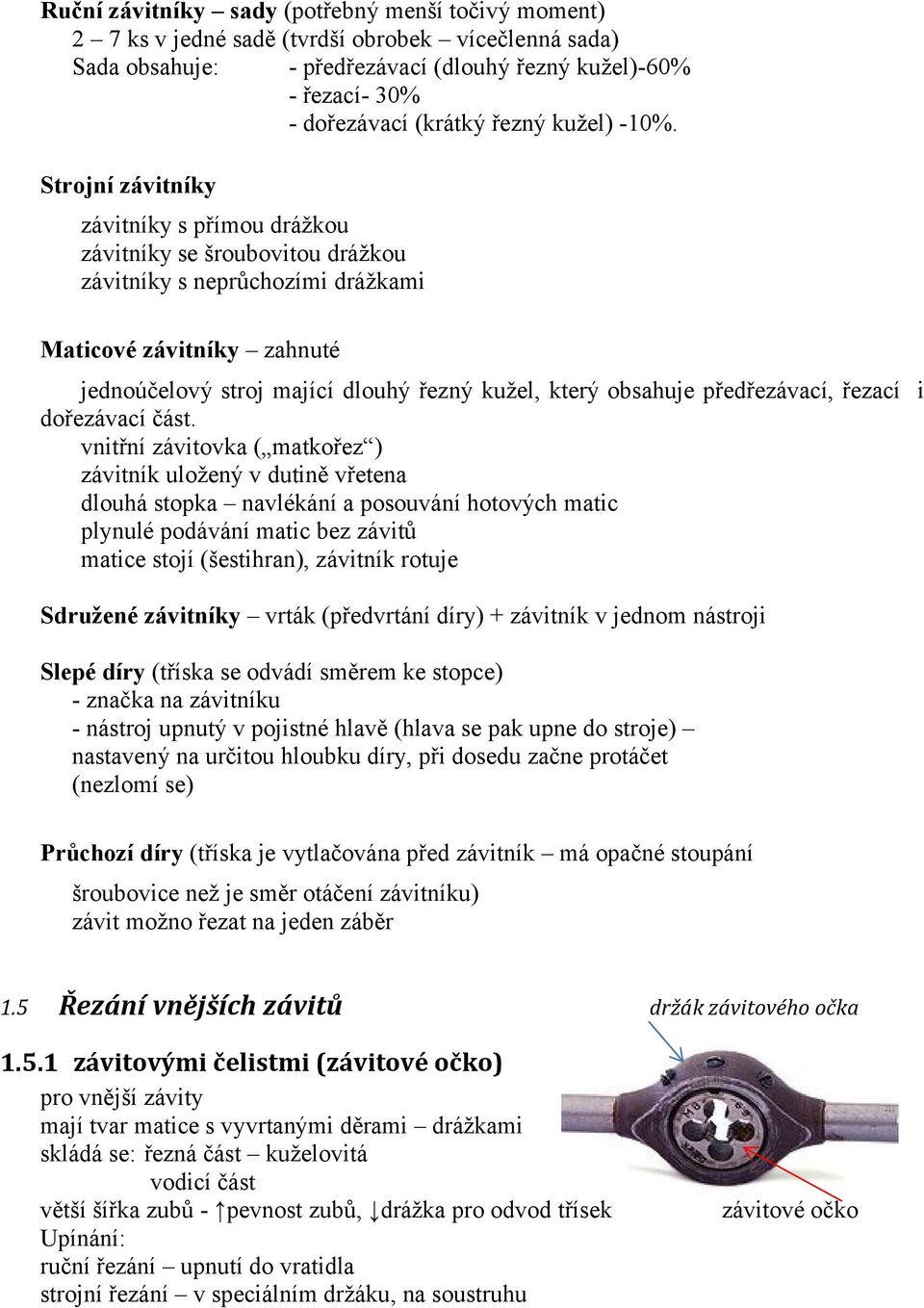

6 Ruční závitníky sady (potřebný menší točivý moment) 2 7 ks v jedné sadě (tvrdší obrobek vícečlenná sada) Sada obsahuje: - předřezávací (dlouhý řezný kužel)-60% - řezací- 30% - dořezávací (krátký řezný kužel) -10%. Strojní závitníky závitníky s přímou drážkou závitníky se šroubovitou drážkou závitníky s neprůchozími drážkami Maticové závitníky zahnuté jednoúčelový stroj mající dlouhý řezný kužel, který obsahuje předřezávací, řezací i dořezávací část. vnitřní závitovka ( matkořez ) závitník uložený v dutině vřetena dlouhá stopka navlékání a posouvání hotových matic plynulé podávání matic bez závitů matice stojí (šestihran), závitník rotuje Sdružené závitníky vrták (předvrtání díry) + závitník v jednom nástroji Slepé díry (tříska se odvádí směrem ke stopce) - značka na závitníku - nástroj upnutý v pojistné hlavě (hlava se pak upne do stroje) nastavený na určitou hloubku díry, při dosedu začne protáčet (nezlomí se) Průchozí díry (tříska je vytlačována před závitník má opačné stoupání šroubovice než je směr otáčení závitníku) závit možno řezat na jeden záběr 1.5 Řezání vnějších závitů držák závitového očka závitovými čelistmi (závitové očko) pro vnější závity mají tvar matice s vyvrtanými děrami drážkami skládá se: řezná část kuželovitá vodicí část větší šířka zubů - pevnost zubů, drážka pro odvod třísek Upínání: ruční řezání upnutí do vratidla strojní řezání v speciálním držáku, na soustruhu závitové očko

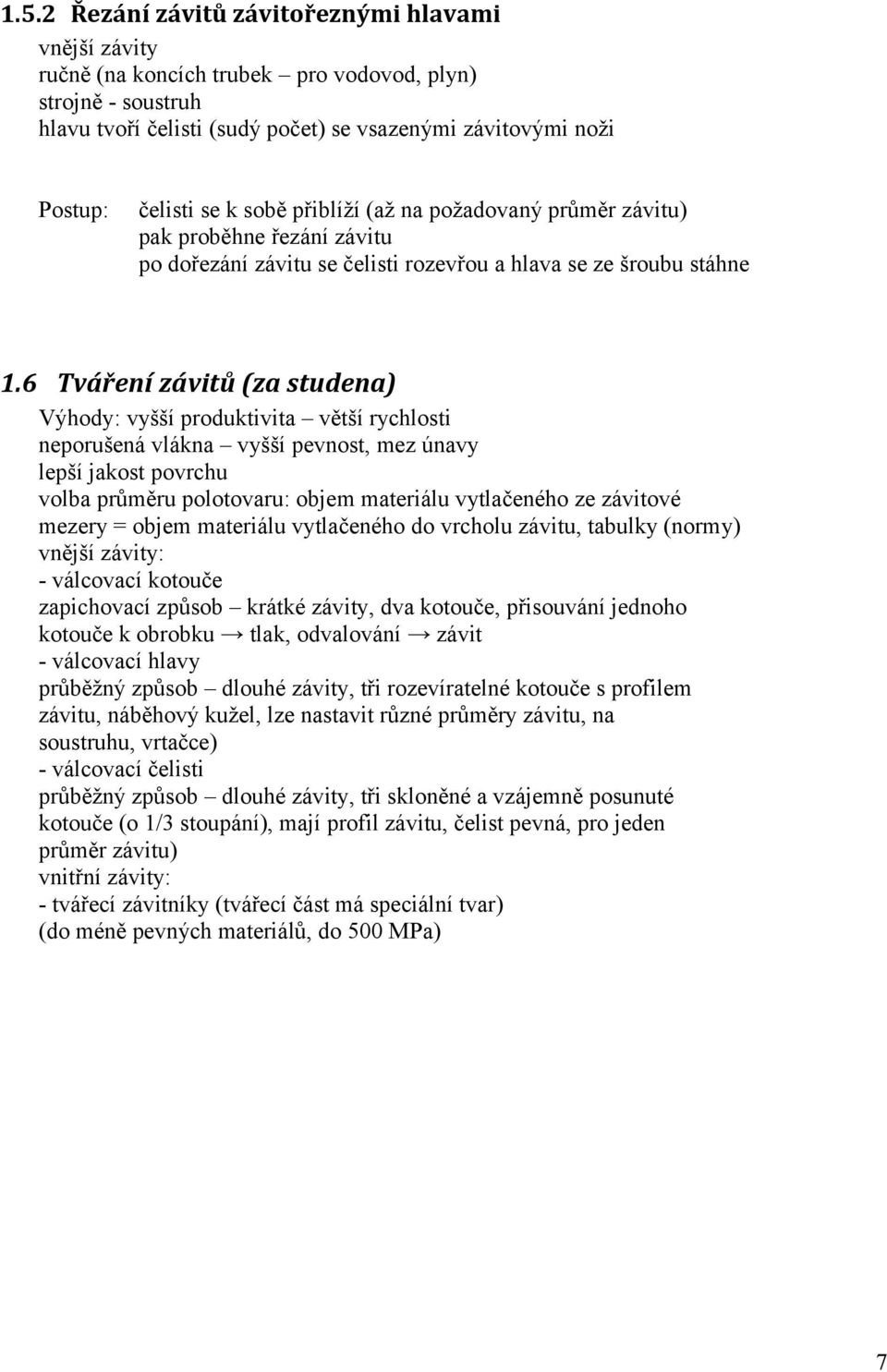

7 1.5.2 Řezání závitů závitořeznými hlavami vnější závity ručně (na koncích trubek pro vodovod, plyn) strojně - soustruh hlavu tvoří čelisti (sudý počet) se vsazenými závitovými noži Postup: čelisti se k sobě přiblíží (až na požadovaný průměr závitu) pak proběhne řezání závitu po dořezání závitu se čelisti rozevřou a hlava se ze šroubu stáhne 1.6 Tváření závitů (za studena) Výhody: vyšší produktivita větší rychlosti neporušená vlákna vyšší pevnost, mez únavy lepší jakost povrchu volba průměru polotovaru: objem materiálu vytlačeného ze závitové mezery = objem materiálu vytlačeného do vrcholu závitu, tabulky (normy) vnější závity: - válcovací kotouče zapichovací způsob krátké závity, dva kotouče, přisouvání jednoho kotouče k obrobku tlak, odvalování závit - válcovací hlavy průběžný způsob dlouhé závity, tři rozevíratelné kotouče s profilem závitu, náběhový kužel, lze nastavit různé průměry závitu, na soustruhu, vrtačce) - válcovací čelisti průběžný způsob dlouhé závity, tři skloněné a vzájemně posunuté kotouče (o 1/3 stoupání), mají profil závitu, čelist pevná, pro jeden průměr závitu) vnitřní závity: - tvářecí závitníky (tvářecí část má speciální tvar) (do méně pevných materiálů, do 500 MPa) 7

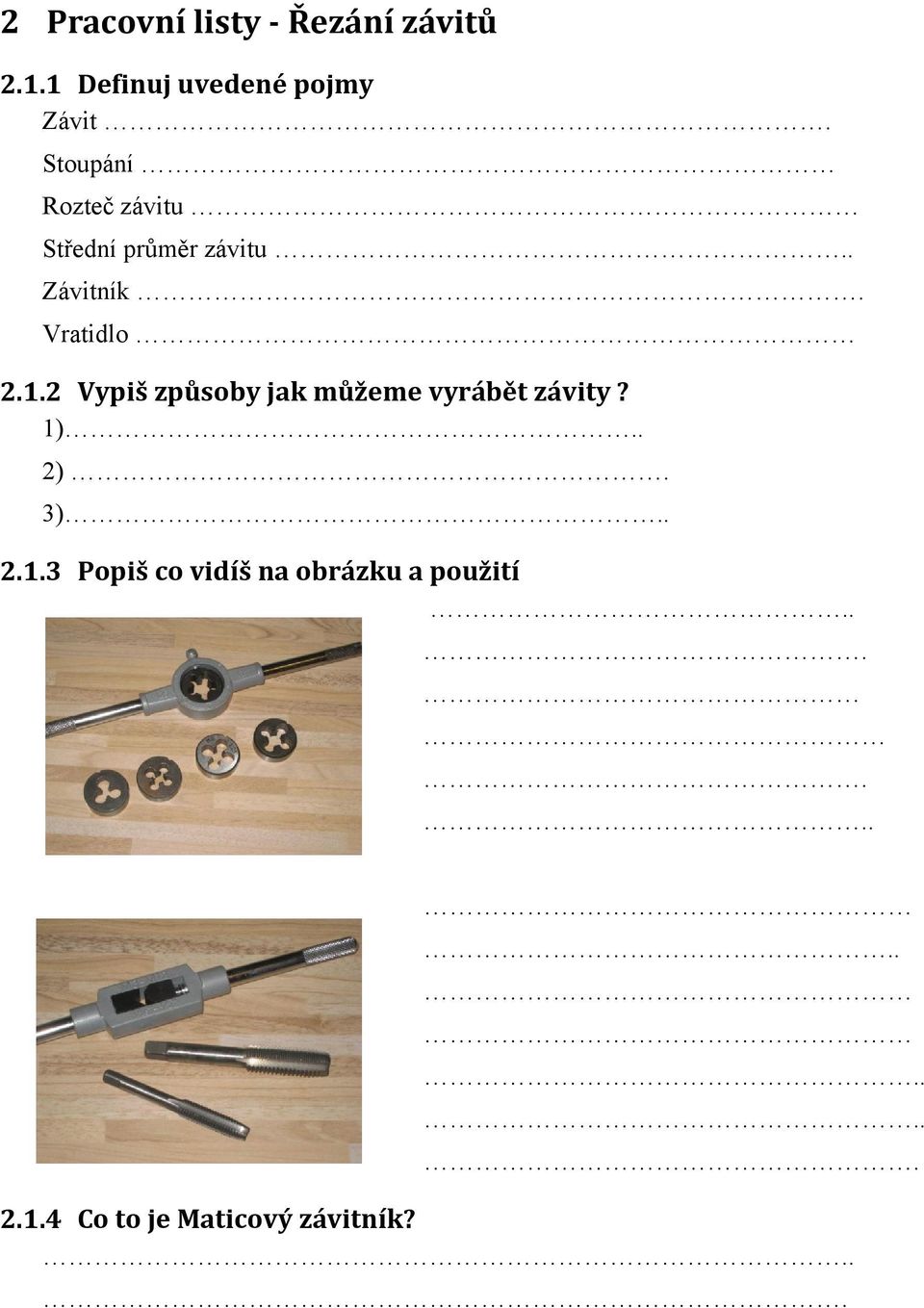

8 2 Pracovní listy - Řezání závitů Definuj uvedené pojmy Závit. Stoupání Rozteč závitu Střední průměr závitu.. Závitník. Vratidlo Vypiš způsoby jak můžeme vyrábět závity? 1).. 2). 3) Popiš co vidíš na obrázku a použití Co to je Maticový závitník?...

9 3 Doporučená literatura 1. Ing. Král Květoslav KLEMPÍŘSKÁ TECHNOLOGIE II. Učební text, SOŠ automobilní a SOU automobilní Ústí nad Orlicí, 2001/ Dr. Jiří Švagr Ing. Jan Vojtík TECHNOLOGIE RUČNÍHO ZPRACOVÁNÍ KOVŮ, Praha 1985, SNTL 3. Doc. Ing. Josef Pošta, CSc. a kol. OPRAVÁRENSTVÍ A DIAGNOSTIKA I, Praha 2000, Informatorium. ISBN
