1 KONVENČNÍ FRÉZOVÁNÍ Zdeněk Zelinka Frézování pravoúhlých drážek VY_32_INOVACE_OVZ_1_11 OPVK 1.5 EU peníze středním školám CZ.1.07/1.500/ Modernizace výuky na učilišti

2 Název školy Název šablony Předmět Tematický celek Téma Klíčová slova Druh učebního materiálu Metodický pokyn Střední odborné učiliště Svitavy Nádražní 1083, Svitavy III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Odborný výcvik Konvenční frézování Frézování pravoúhlých drážek Drážka, kotoučová fréza, drážkovací fréza, drážka tvaru T, měřidla. Prezentace (Microsoft PowerPoint) Prezentace je určena pro žáky SOU 2. ročníku oboru obráběč kovů. Datum vytvoření

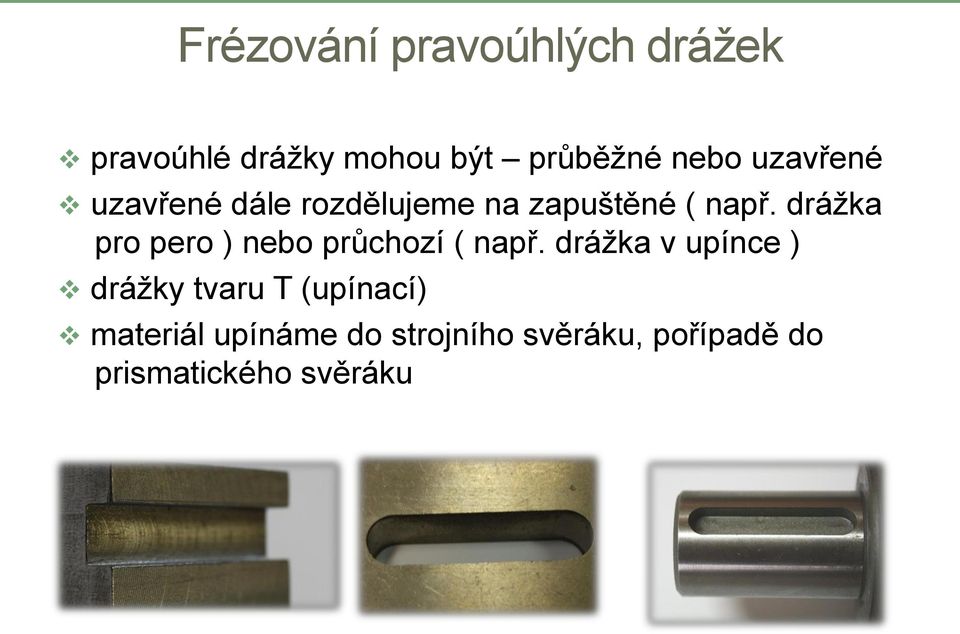

3 pravoúhlé drážky mohou být průběžné nebo uzavřené uzavřené dále rozdělujeme na zapuštěné ( např. drážka pro pero ) nebo průchozí ( např. drážka v upínce ) drážky tvaru T (upínací) materiál upínáme do strojního svěráku, pořípadě do prismatického svěráku

4 průběžné drážky můžeme frézovat jak kotoučovými tak čelními se stopkou frézami kotoučové frézy rozdělujeme nejen podle průměru, šíře, ale i podle počtu zubů ( hrubozubé, jemnozubé) tento druh fréz upínáme na trn a používáme převážně na horizontální frézce

5 k frézování uzavřených drážek používáme pouze frézy drážkovací v případě frézování po vrstvách pokud bychom použili frézy stopkové tak jedině z centrálním břitem, který umožňuje zavrtání do plného materiálu u klasické stopkové frézy je možnost v krajních mezích drážky předvrtat otvory pomocí vrtáku a poté frézovat drážku na jednu třísku při úpravě řezných podmínek podle použitých nástrojů volíme stroj - vertikální

6 máme tedy více možností jak tuto drážku vyfrézovat po vrstvách na jednu třísku použitím menšího průměru nástroje vyhrubování po vrstvách středem a potom následuje tříska na čisto pravý a pak levý bok drážky hodnoty příčného posunutí nastavujeme pomocí dělícího kroužku

7 pokud frézuji drážku o toleranci P9 např. tak musím provést kontrolu házivosti nástroje k tomu potřebuji magnetický stojánek, číselníkový úchylkoměr házivost musí být do 0.01mm pokud je větší povolím nástroj a pootočím v kleštině, opakuji měření samozřejmostí je čistota při upínání nástroje měření drážky provádíme pomocí plochého kalibru nebo pomocí základních měrek, posuvného měřítka

8 frézování drážky uzavřené průchozí používáme většinou dva způsoby první předrýsujeme drážku, v zaoblených koncích předvrtáme vrtákem menším o mm zbývající materiál odfrézujeme podle použitého nástroje buď po vrstvách nebo najednou ( samozřejmě podle šíře materiálu volíme vhodnou délku břitu nástroje a velikost třísky) podélný pohyb provádíme buď ručně nebo strojně u delší drážky zde použijeme narážky konce drážek frézujeme ručně

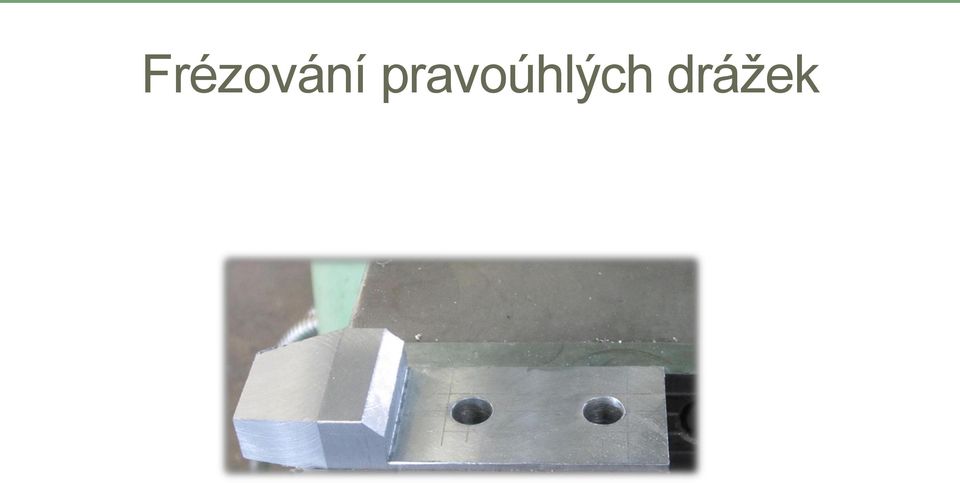

9

10 drážka tvaru T se nejčastěji vyskytují na stolech obráběcích strojů, upínacích deskách atd. postup při frézování: nejdříve kotoučovou nebo drážkovací frézou podle stroje vyfrézujeme pravoúhlou drážku potom speciální frézou tvaru T dokončíme tvar touto frézou musíme najet do osy pravoúhlé drážky

11 při upínání musíme volit podložky takové šíře, abychom měli dostatečný prostor mezi na nástroj k měření používáme posuvné měřítko, základní měrky chyby při frézování drážek špatné seřízení, nedodržení čistoty, nevymezení vůle, špatné řezné podmínky

12 Zdroje VACH, Josef. Frézař: Technologie pro 1. ročník OU a UŠ. 3. vyd. Praha: Státní nakladatelství technické literatury, n. p., PADELKA, J. a kol. UČEBNÍ TEXTY Přípravy na učební téma FRÉZOVÁNÍ: Metodická pomůcka pro mistry odborné výchovy. 1. vyd. Brno: Metodické středisko pro přípravu mládeže na dělnická povolání, s
