3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

4 1 Klopny (sklopná a výklopná dvířka) Jsou jednou z možností uzavírání nábytkového průčelí. Vyskytují na skříňkách, truhlách, skříňkách na lůžkoviny, na stolech. U klopen jsou dveře osazeny na jedné vodorovně probíhající ploše, okolo které se otáčí. Podle funkce, použitého kování a způsobu osazení rozlišujeme klopny: Svisle zavěšené s osazením dveří dole sklopná dvířka (sklápěcí klopny) Svisle zavěšené s osazení dveří nahoře výklopná dvířka (vyklápěcí klopny) Vodorovné klopny zavřená dvířka jsou ve vodorovné poloze (odklápěcí klopny) 1.1 Sklopná dvířka U svislých klopen jsou dveře osazeny u spodní hrany, okolo které se otáčí směrem dolů. V otevřeném stavu jsou zajištěny nůžkami ve vodorovné poloze, ve které mohou být použity jako pracovní nebo odkládací plocha. Aby nedošlo k vytržení dvířek ze závěsů a vylomení klopny, jsou velká dvířka opatřeny mechanickými nebo pneumatickými brzdami. Úhel zavěšení kování je důležitý pro zatížení šroubů. Měl by být minimálně 35º k otevřené klopně Vložená sklopná dvířka Jsou uložena mezi boky korpusu. Vnější plocha dveří je buď v jedné rovině s hranami korpusu dvířka jsou vložená lícovaná, anebo jsou do korpusu vsazeny, nebo jsou předsazeny před korpus. Míra vsazení či předsazení je 4 6mm. Účelem vsazení či předsazení dveří je vytvoření stínové drážky. a)

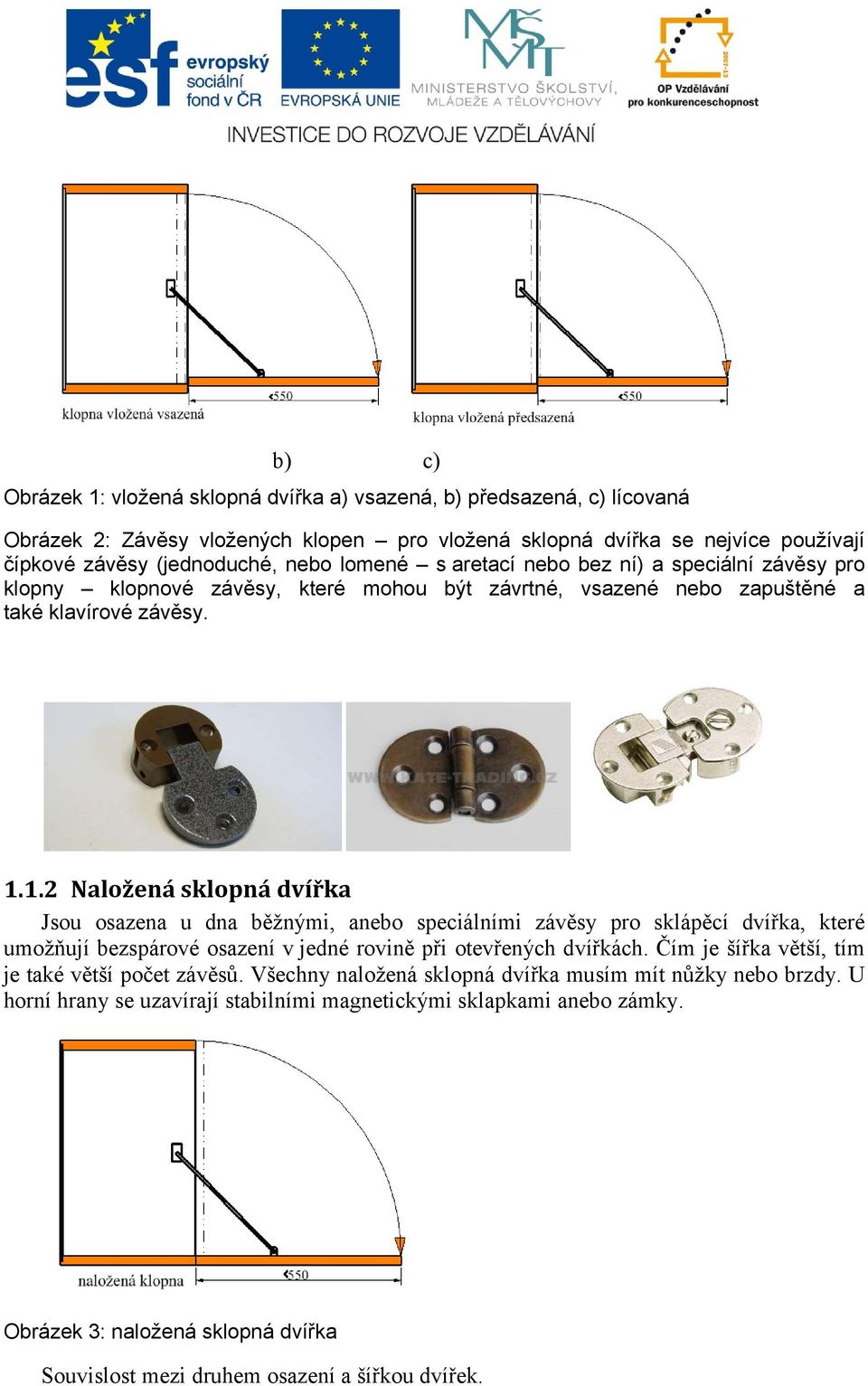

5 b) c) Obrázek 1: vložená sklopná dvířka a) vsazená, b) předsazená, c) lícovaná Obrázek 2: Závěsy vložených klopen pro vložená sklopná dvířka se nejvíce používají čípkové závěsy (jednoduché, nebo lomené s aretací nebo bez ní) a speciální závěsy pro klopny klopnové závěsy, které mohou být závrtné, vsazené nebo zapuštěné a také klavírové závěsy Naložená sklopná dvířka Jsou osazena u dna běžnými, anebo speciálními závěsy pro sklápěcí dvířka, které umožňují bezspárové osazení v jedné rovině při otevřených dvířkách. Čím je šířka větší, tím je také větší počet závěsů. Všechny naložená sklopná dvířka musím mít nůžky nebo brzdy. U horní hrany se uzavírají stabilními magnetickými sklapkami anebo zámky. Obrázek 3: naložená sklopná dvířka Souvislost mezi druhem osazení a šířkou dvířek.

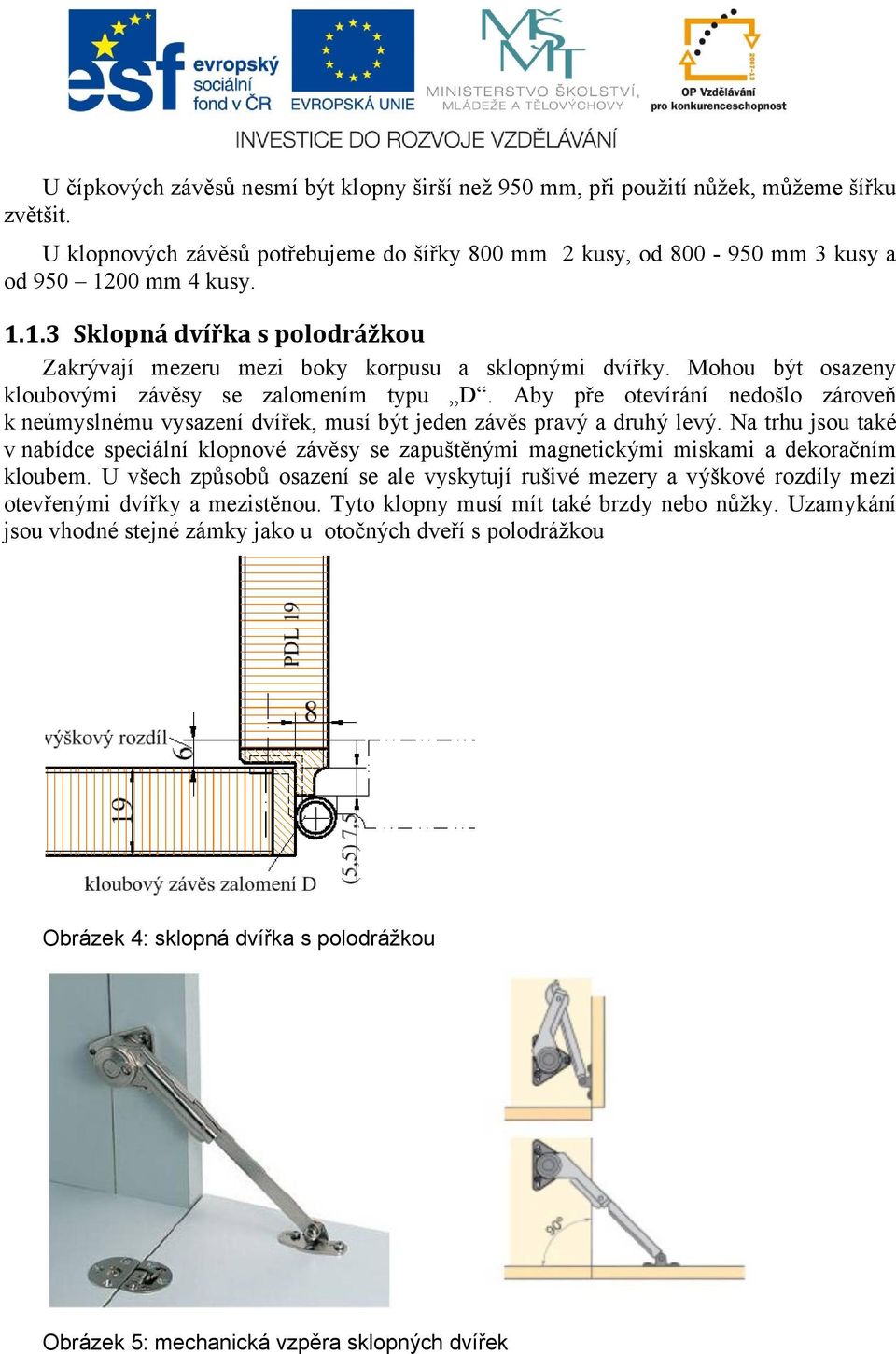

6 U čípkových závěsů nesmí být klopny širší než 950 mm, při použití nůžek, můžeme šířku zvětšit. U klopnových závěsů potřebujeme do šířky 800 mm 2 kusy, od mm 3 kusy a od mm 4 kusy Sklopná dvířka s polodrážkou Zakrývají mezeru mezi boky korpusu a sklopnými dvířky. Mohou být osazeny kloubovými závěsy se zalomením typu D. Aby pře otevírání nedošlo zároveň k neúmyslnému vysazení dvířek, musí být jeden závěs pravý a druhý levý. Na trhu jsou také v nabídce speciální klopnové závěsy se zapuštěnými magnetickými miskami a dekoračním kloubem. U všech způsobů osazení se ale vyskytují rušivé mezery a výškové rozdíly mezi otevřenými dvířky a mezistěnou. Tyto klopny musí mít také brzdy nebo nůžky. Uzamykání jsou vhodné stejné zámky jako u otočných dveří s polodrážkou Obrázek 4: sklopná dvířka s polodrážkou Obrázek 5: mechanická vzpěra sklopných dvířek

7 Obrázek 6: pneumatická vzpěra sklopných dvířek Obrázek 7:brzda sklopných dvířek Rozměry sklopných dvířek jejích výška nesmí být větší než 550mm, jejich šířka nemá být větší než 950 mm, aby nedocházelo k prověšení klopny uprostřed. U odýhovaných klopen je ze statických důvodů vhodnějším materiálem laťovka. Sklopná dvířka svislá vyžadují u horní hrany jisticí uzávěr nebo zámek 1.2 Výklopná dvířka Jsou osazena u své horní vodorovné hrany a vyklápí okolo ní při otevírání nahoru. Dveře jsou v otevřeném stavu zajištěny vzpěrami (mechanickými, pneumatickými), anebo zvláštními závěsy. Používají se zejména u horních skřínek. Konstrukčně mohou být řešeny jako dveře naložené, vložené anebo s polodrážkou. U výklopných dvířek používáme stejné závěsy jako u svisle otočných dveří. výklopná dvířka která mají běžné závěsy musí mít výše uvedené vzpěry, které klopnu zajistí na 70º otevření. Pro naložená výklopná dvířka se mohou použít také zvláštní závěsy, které drží dvířka v otevřené poloze pomocí vestavěných per. Další důležitou zásadou je zohlednění výšky úchytky s výškou postavy.

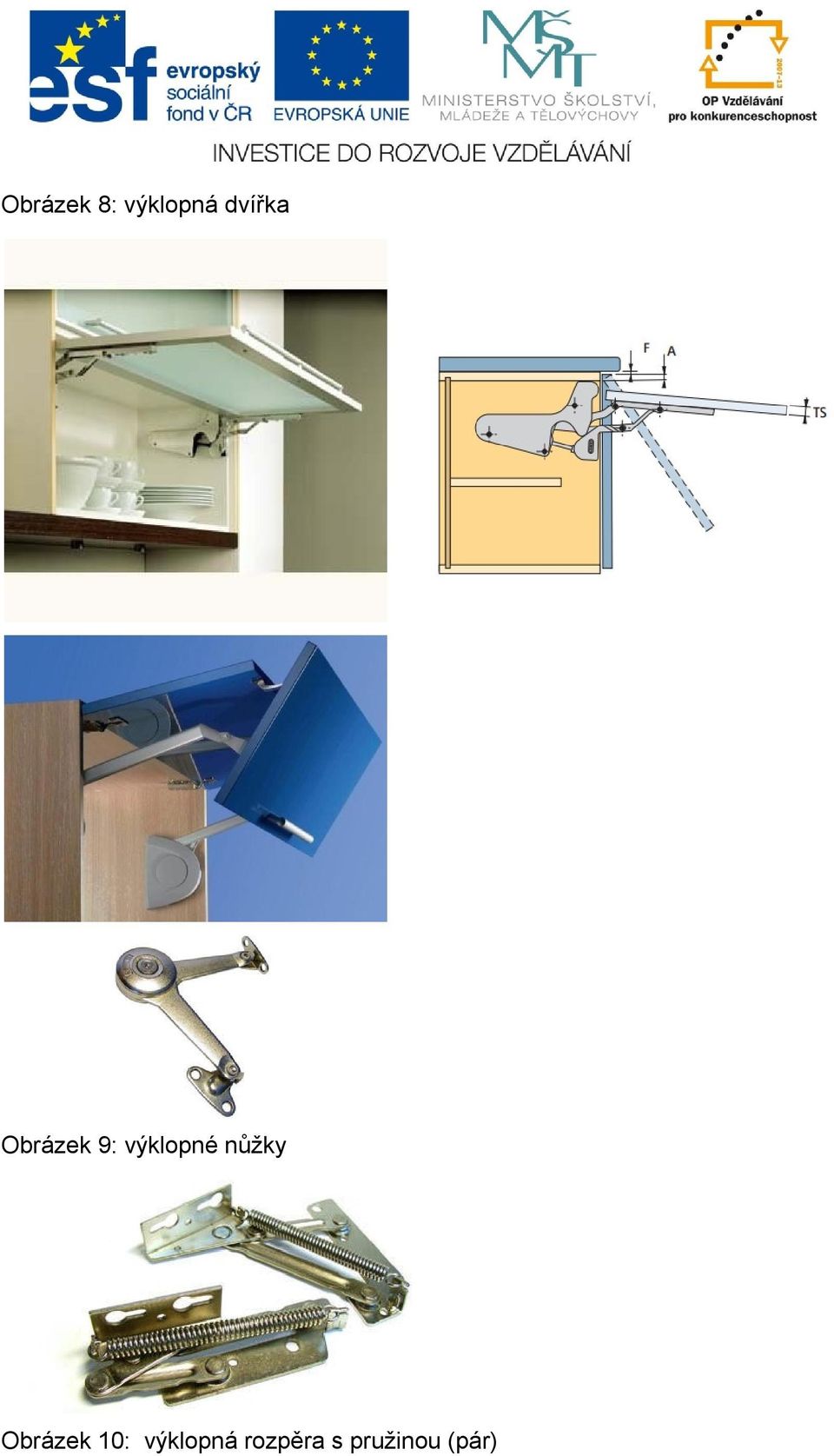

8 Obrázek 8: výklopná dvířka Obrázek 9: výklopné nůžky Obrázek 10: výklopná rozpěra s pružinou (pár)

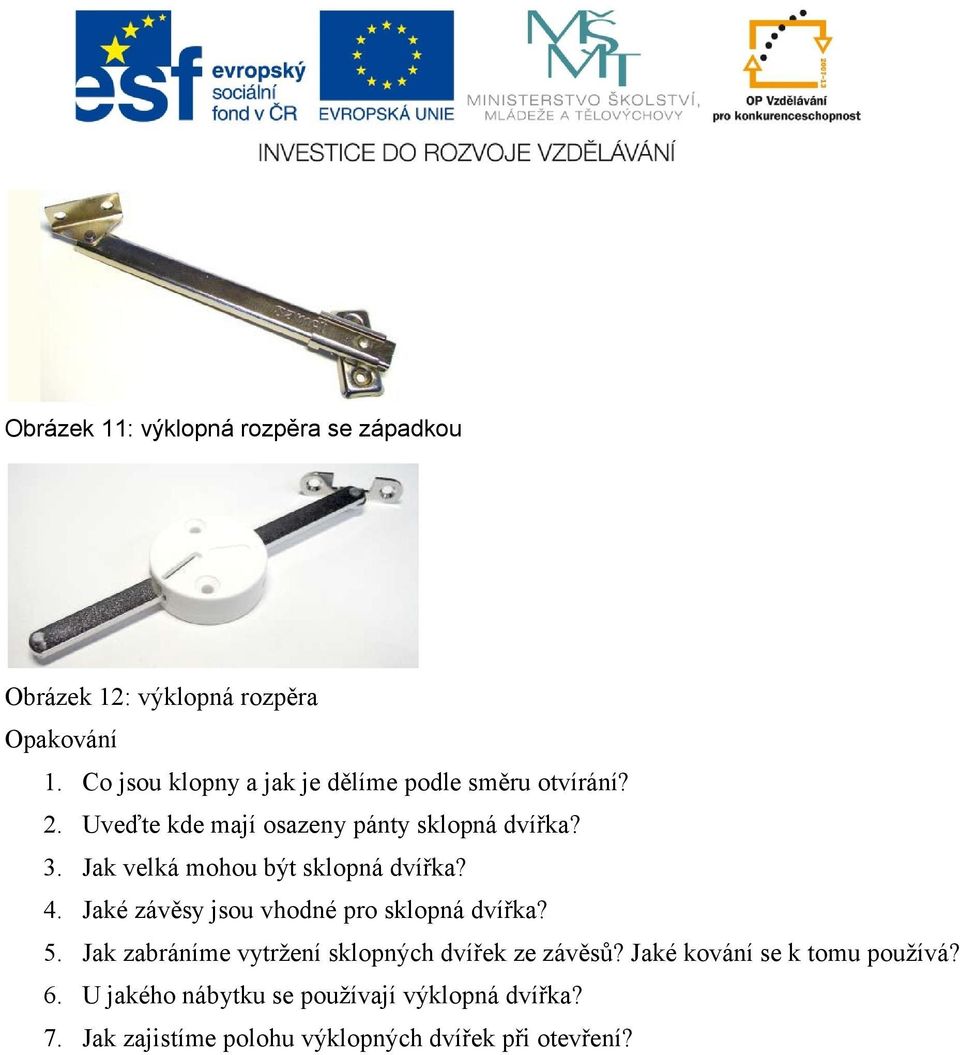

9 Obrázek 11: výklopná rozpěra se západkou Obrázek 12: výklopná rozpěra Opakování 1. Co jsou klopny a jak je dělíme podle směru otvírání? 2. Uveďte kde mají osazeny pánty sklopná dvířka? 3. Jak velká mohou být sklopná dvířka? 4. Jaké závěsy jsou vhodné pro sklopná dvířka? 5. Jak zabráníme vytržení sklopných dvířek ze závěsů? Jaké kování se k tomu používá? 6. U jakého nábytku se používají výklopná dvířka? 7. Jak zajistíme polohu výklopných dvířek při otevření?
