1 BEZHALOGENOVÉ KABELY NEJBEZPEČNĚJŠÍ VOLBA KABELU, KTEROU MŮŽETE UDĚLAT Completing the picture

2 02 nkt cables NOPOVIC bezhalogenové kabely 03 ŽIVOTNÍ PROSTŘEDÍ A BEZPEČNOST JSOU HLAVNÍ DŮVODY KE ZVOLENÍ NOPOVIC

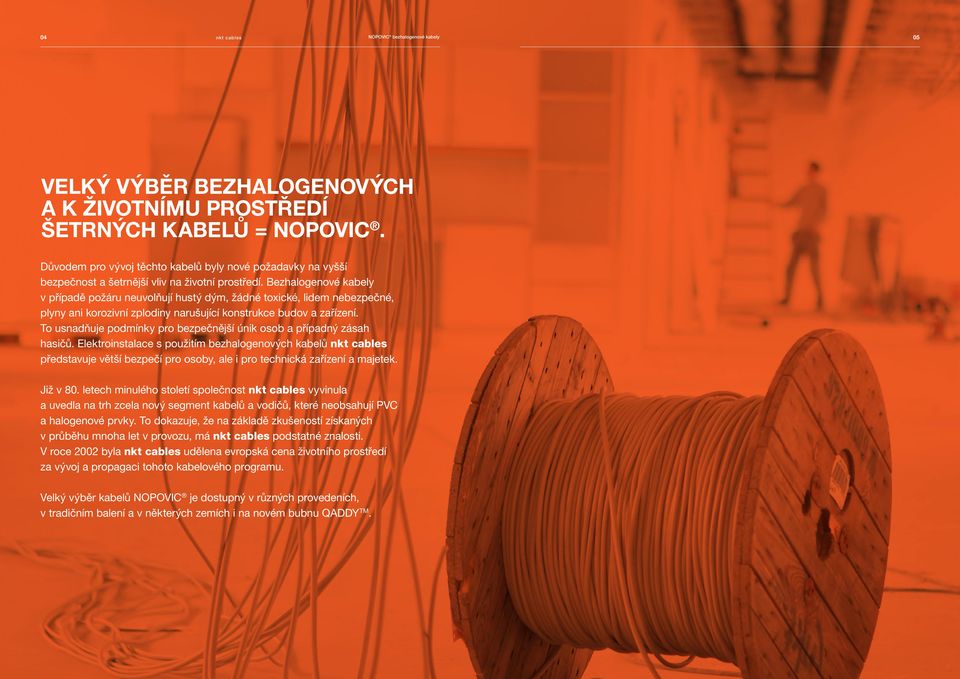

3 04 nkt cables NOPOVIC bezhalogenové kabely 05 VELKÝ VÝBĚR BEZHALOGENOVÝCH A K ŽIVOTNÍMU PROSTŘEDÍ ŠETRNÝCH KABELŮ = NOPOVIC. Důvodem pro vývoj těchto kabelů byly nové požadavky na vyšší bezpečnost a šetrnější vliv na životní prostředí. Bezhalogenové kabely v případě požáru neuvolňují hustý dým, žádné toxické, lidem nebezpečné, plyny ani korozivní zplodiny narušující konstrukce budov a zařízení. To usnadňuje podmínky pro bezpečnější únik osob a případný zásah hasičů. Elektroinstalace s použitím bezhalogenových kabelů nkt cables představuje větší bezpečí pro osoby, ale i pro technická zařízení a majetek. Již v 80. letech minulého století společnost nkt cables vyvinula a uvedla na trh zcela nový segment kabelů a vodičů, které neobsahují PVC a halogenové prvky. To dokazuje, že na základě zkušeností získaných v průběhu mnoha let v provozu, má nkt cables podstatné znalosti. V roce 2002 byla nkt cables udělena evropská cena životního prostředí za vývoj a propagaci tohoto kabelového programu. Velký výběr kabelů NOPOVIC je dostupný v různých provedeních, v tradičním balení a v některých zemích i na novém bubnu QADDY TM.

4 06 nkt cables S důrazem na bezpečnost 07 S DŮRAZEM NA BEZPEČNOST, S PŘÁTELSKÝM POHLEDEM K ŽIVOTNÍMU PROSTŘEDÍ! POŽÁRNÍ BEZPEČNOST JE VŽDY PRVOŘADÝM ZÁJMEM V ELEKTRICKÝCH INSTALACÍCH. Volba kabelů používaných v budovách hraje důležitou roli při snižování rizika vzniku požáru. Přibližně 80 % jakékoli elektrické instalace sestává z kabelů a vodičů umístěných v budově. Kabeláž je z větší části propojená a často není vidět. Kabely NOPOVIC od nkt cables jsou bezhalogenové a poskytují životně důležité výhody pro bezpečnost. V porovnání s PVC kabely, produkují kabely NOPOVIC při požáru velmi málo kouře. Díky faktu, že jsou použité materiály bezhalogenové, obsahuje kouř velmi nízké koncentrace korozivních plynů. To vede ke značnému snížení nebezpečí v případě požáru, ať už pro ty, kteří se snaží najít cestu do bezpečí nebo pro záchranáře, kteří se jim snaží pomoci. A po uhašení případného požáru je oprava přímočařejší. Zkušený hasič Johnny Hellfritzch shrnuje problém: Hustý, velice jedovatý dým, uvolňovaný při hoření klasických kabelů s izolačními materiály obsahujícími chlor velmi ztěžuje orientaci při hledání únikových značek a nalezení cesty ven. Nízká viditelnost a vysoká toxicita spolu vytvářejí značné obtíže pro záchranářské týmy. DNES MUSÍ BÝT BUDOVY NAVRŽENY TAK, ABY SPLŇOVALY URČITÉ STANDARDY. V PŘÍPADĚ VZNIKU POŽÁRU TYTO STANDARDY ZAJISTÍ, ŽE: Únosnost konstrukce je zachována po určitou dobu. Vznik a šíření ohně a kouře uvnitř budovy je omezen. Šíření požáru na sousední budovy je omezeno. Obyvatelé mohou opustit budovu nebo být zachráněni. Bezpečnost záchranných jednotek je brána v úvahu. Evropská komise vzala v úvahu důležitost kabelů s ohledem na jejich reakci na oheň a požární odolnost a definovala klasifikaci těchto specifických vlastností ve směrnici o stavebních výrobcích. Dle rozhodnutí Komise č.2006/751/ec, zveřejněné v Úředním věstníku dne 27. října 2006, mají elektrické kabely evropskou klasifikaci pro reakci na oheň, kterou v České republice specifikuje vyhláška č. 23/2008 Sb. a její aktualizace vyhláškou č. 268/2011 Sb. Společnost nkt cables vyvinula kabely NOPOVIC 1-CXKH-R a NOPOVIC 1-CXKH-V, které dosáhly třídy reakce na oheň B2 ca s1d0. Téměř 90 % syntetických materiálů použitých v elektrických instalacích je obsaženo v kabelech. Průměrná kancelářská budova může obsahovat mezi 2 a 5 kg kabelů na čtvereční metr. Po vydání evropských směrnic pro stavební materiály si je stavební průmysl více vědom nebezpečí, které vyplývá z přítomnosti stále většího množství kabelů v budovách a tunelech. Další důkaz potřeby efektivnějších protipožárních opatření lze vidět ve škodách způsobených požáry např. na düsseldorfském letišti, v tunelu Mont Blanc nebo lanovky v rakouském Kaprunu. Šetrné k životnímu prostředí Pokud jde o likvidaci, díky použitým materiálům nepředstavují opotřebované či poškozené bezhalogenové kabely stejnou překážku jako PVC kabely. Po odstranění kovu z kabelu mohou být všechny ostatní materiály recyklovány nebo, alternativně, dodány do odpadového hospodářství.

5 08 nkt cables Je to snadné / Zdraví 09 Je to snadné Bezhalogenové samozhášecí kabely jsou na trhu již delší dobu, ale měly pověst kabelů, se kterými se obtížně pracuje. Neustálá snaha nkt cables vedla k úspěšnému vývoji materiálů pro kabely NOPOVIC, s nimiž je práce snadnější. S bezhalogenovými kabely od nkt cables se pracuje snadno. Po vyzkoušení kabelů od nkt cables neuvažuji o použití kabelů jiných značek. Peter Gullov, elektrikář Zdraví Kabely NOPOVIC jsou vyrobeny bez PVC a ftalátů, které mohou při požáru způsobit velké zdravotní potíže u lidí i zvířat. Toxický kouř uvolňovaný při požáru je velmi škodlivý pro lidské tělo a způsobuje nenapravitelné poškození plic při vdechnutí. Následné škody způsobené toxickými plyny mohou být značné. Naše nové bezmastkové konstrukce kabelů činí proces jejich obnažení rychlejší, snažší a čistší a umožňují uživateli mít čistší pracovní prostředí.

6 10 nkt cables Znalosti a zkušenosti 11 ZNALOSTI A ZKUŠENOSTI MÁME POTŘEBNÉ ZNALOSTI. LABORATOŘE NKT CABLES ZKOUMAJÍ A VYVÍJÍ EKOLOGICKY UDRŽITELNÉ MATERIÁLY PRO VODIČE A KABELY, STEJNĚ JAKO POSTUP PRO KONTROLU KVALITY SUROVIN A HOTOVÝCH VÝROBKŮ. KROMĚ TOHO LABORATOŘE PROVÁDÍ MATERIÁLOVÉ A ELEKTRICKÉ TESTY KABELŮ. TECHNIČTÍ PRACOVNÍCI NKT CABLES JSOU MEZINÁRODNĚ UZNÁVÁNI PRO SVOU ODBORNOST PŘI VÝVOJI SMĚSÍ. NKT CABLES BYLA jednou z prvních SPOLEČNOSTÍ NA SVĚTĚ, KTERÁ PŘEDSTAVILA BEZOLOVNATÉ PVC KABELY, VE KTERÝCH BYLY JEDOVATÉ OLOVNATÉ STABILIZÁTORY NAHRAZENY RELATIVNĚ NEŠKODNÝMI STABILIZÁTORY VÁPNÍKEM A ZINKEM.

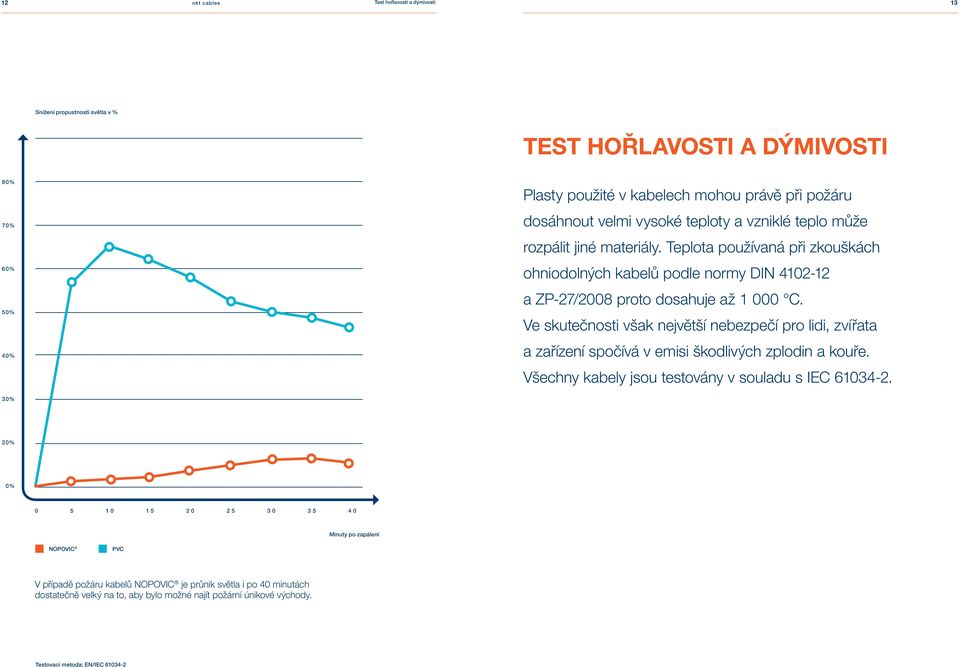

7 12 nkt cables Test hořlavosti a dýmivosti 13 Snížení propustnosti světla v % TEST HOŘLAVOSTI A DÝMIVOSTI 80% 70% 60% 50% 40% Plasty použité v kabelech mohou právě při požáru dosáhnout velmi vysoké teploty a vzniklé teplo může rozpálit jiné materiály. Teplota používaná při zkouškách ohniodolných kabelů podle normy DIN a ZP-27/2008 proto dosahuje až C. Ve skutečnosti však největší nebezpečí pro lidi, zvířata a zařízení spočívá v emisi škodlivých zplodin a kouře. Všechny kabely jsou testovány v souladu s IEC % 20% 0% Minuty po zapálení Nopovic PVC V případě požáru kabelů NOPOVIC je průnik světla i po 40 minutách dostatečně velký na to, aby bylo možné najít požární únikové východy. Testovací metoda: EN/IEC

8 14 nkt cables Hodnocení vlastností kabelů při požáru 15 HODNOCENÍ VLASTNOSTÍ KABELŮ PŘI POŽÁRU MEZINÁRODNÍ A NÁRODNÍ NORMY ČSN normy EN normy IEC normy VDE normy HD normy Název zkoušky ČSN EN ČSN EN EN EN IEC IEC IEC DIN VDE HD Zkouška odolnosti proti svislému šíření plamene (pro jeden svisle zavěšený kabel) ČSN EN EN IEC DIN VDE HD Zkouška vertikálního šíření plamene na vertikálně namontovaných svazcích vodičů nebo kabelů ČSN EN EN IEC DIN VDE HD 606 Měření hustoty dýmu za definovaných podmínek (výsledek je vyjádřen hodnotou úrovně propustnosti světla v %) ČSN EN EN IEC DIN VDE HD 602 Zkouška korozivity zplodin hoření - část 2-3: Určení stupně kyselosti plynů během hoření materiálů kabelů stanovením váženého průměru ph a vodivosti kompositních materiálů DIN VDE Zkouška funkční schopnosti kabelů při požáru (označení FE180) ČSN IEC ČSN IEC ČSN IEC ČSN IEC IEC IEC IEC IEC Část 11: zkušební zařízení Část 21: silové kabely do 0,6/1 kv Část 23: sdělovací kabely Část 25: optické kabely (ZP 27/2008)** DIN Funkční integrita systému kabelové trasy (značení P*-R) (Vyhláška Ministerstva vnitra č. 23/2008 Sb.) EN EN DIN VDE Zkouška kabelů z hlediska reakce na oheň dle Vyhl. MV 23/2008 Sb. Poznámka: * R - třída požární odolnosti podpěrných konstrukcí (Funkční integrita systému kabelové trasy se značí písmeny P15 až P120 R, resp. PH15 až PH120 R) ** Neexistující ČSN je nahrazena Zkušebním předpisem ZP 27/2008
