1 Stavební materiály Materiály protipožární (nátěry, nástřiky, obklady) Ing. Alexander Trinner Technický a zkušební ústav stavební Praha, s.p. pobočka Plzeň Zahradní 15, Plzeň trinner@tzus.cz; 1

2 Požární ochrana Požární ochrana staveb má dvě části : 1) požární prevenci -je zaměřena na předcházení vzniku požárů a omezení následků již vzniklých požárů 2) požární represi účinné zdolávání požárů Řešení požární bezpečnosti staveb patří do oblasti požární prevence 2

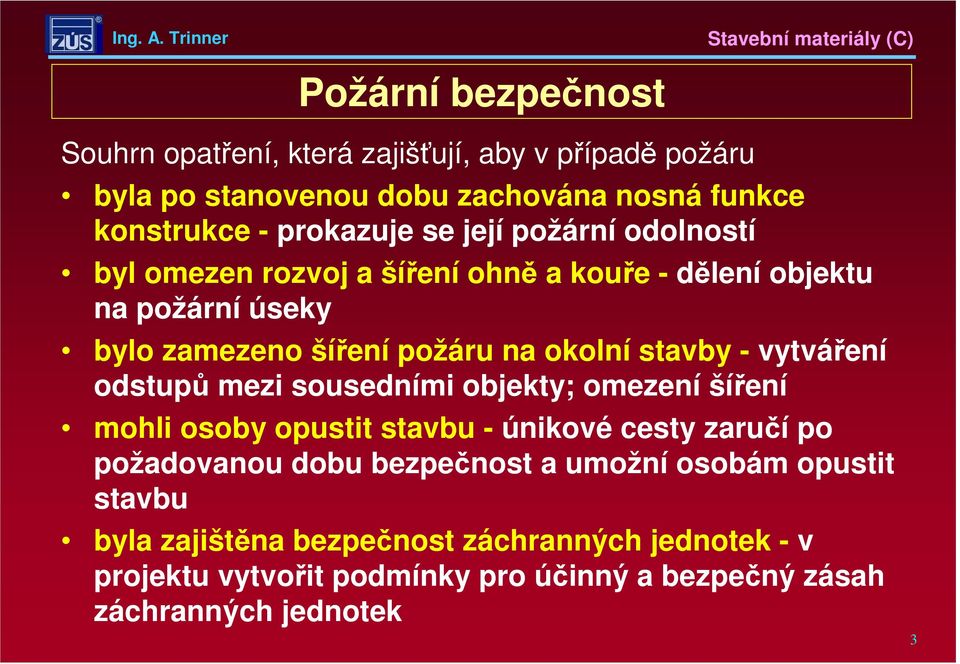

3 Požární bezpečnost Souhrn opatření, která zajišťují, aby v případě požáru byla po stanovenou dobu zachována nosná funkce konstrukce - prokazuje se její požární odolností byl omezen rozvoj a šíření ohně a kouře - dělení objektu na požární úseky bylo zamezeno šíření požáru na okolní stavby - vytváření odstupů mezi sousedními objekty; omezení šíření mohli osoby opustit stavbu - únikové cesty zaručí po požadovanou dobu bezpečnost a umožní osobám opustit stavbu byla zajištěna bezpečnost záchranných jednotek - v projektu vytvořit podmínky pro účinný a bezpečný zásah záchranných jednotek 3

4 Požární bezpečnost staveb zajišťuje : Pasivní požární ochrana : požární odolnost konstrukcínosných a dělících a obalových dělenína požárníúseky Aktivní požární ochrana požárně bezpečnostní zařízení a opatření : stabilní hasící zařízení elektrická požární signalizace zařízení pro odvod kouře a tepla zařízení pro dálkový přenos Při více či méně rozvinutém požáru (teplo a kouř) jednotky hasičského záchranného sboru Začátek požáru do celkového vznícení prostoru 4

5 Požární odolnost - požadavky Požadavky stanoví ČSN Požární bezpečnost staveb. Požadavky na požární odolnost stavebních konstrukcí Hodnoty požární odolnosti některých druhů stavebních konstrukcí obsahuje ČSN Požární odolnost se stanovuje : zkouškou, normovou hodnotou, případně výpočtem v těch případech, kde lze všechny rozhodující činitele ovlivňující požární odolnost početně formulovat, zkouškou a výpočtem v těch případech, kde zkouškou nelze postihnout všechny rozhodující činitele ovlivňující požární odolnost nebo v případě, interpolace či extrapolace výsledků zkoušek. 5

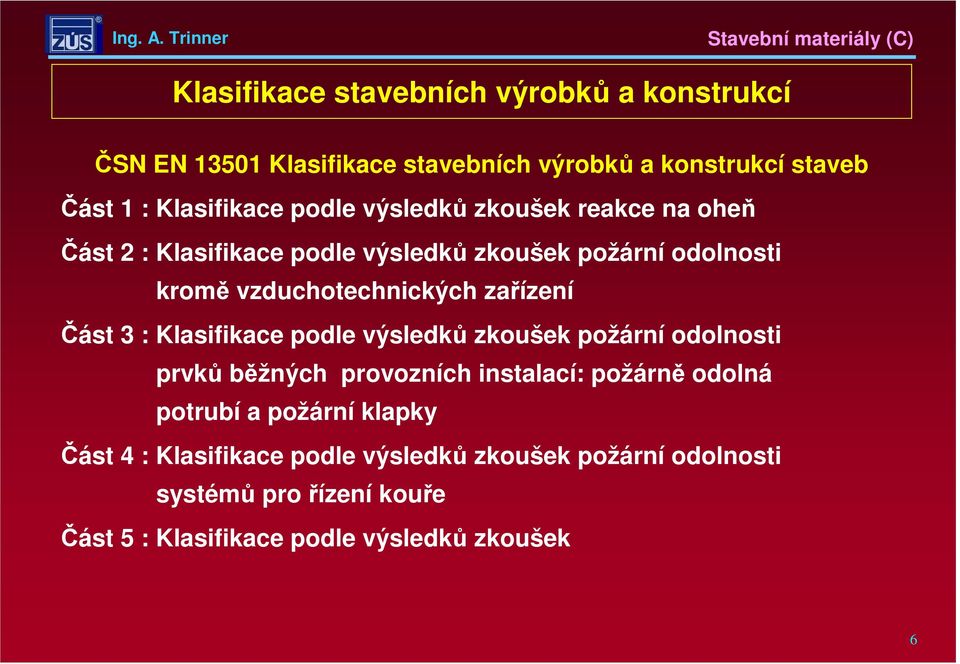

6 Klasifikace stavebních výrobků a konstrukcí ČSN EN Klasifikace stavebních výrobků a konstrukcí staveb Část 1 : Klasifikace podle výsledků zkoušek reakce na oheň Část 2 : Klasifikace podle výsledků zkoušek požární odolnosti kromě vzduchotechnických zařízení Část 3 : Klasifikace podle výsledků zkoušek požární odolnosti prvků běžných provozních instalací: požárně odolná potrubí a požární klapky Část 4 : Klasifikace podle výsledků zkoušek požární odolnosti systémů pro řízeníkouře Část 5 : Klasifikace podle výsledků zkoušek 6

7 Požárně technické vlastnosti (stavebních hmot) stupeň hořlavosti stavebních hmot zkoušení, hodnocení : ČSN (platnost skončila k , výsledky zkoušek platí do ) hodnoty stupně hořlavosti vybraných stavebních hmot : ČSN (platí do ) přechod k reakci na oheň index šíření plamene po povrchu stavebních hmot zkoušení, hodnocení: ČSN (neplatí pro podlahové krytiny) hodnoty indexu šíření plamene po povrchu stavebních hmot : ČSN šíření plamene střešním pláštěm, zkoušení, hodnocení : ČSN P ENV 1187 odkapávání hmot z podhledů, stropů a střech, zkoušení, hodnocení : ČSN

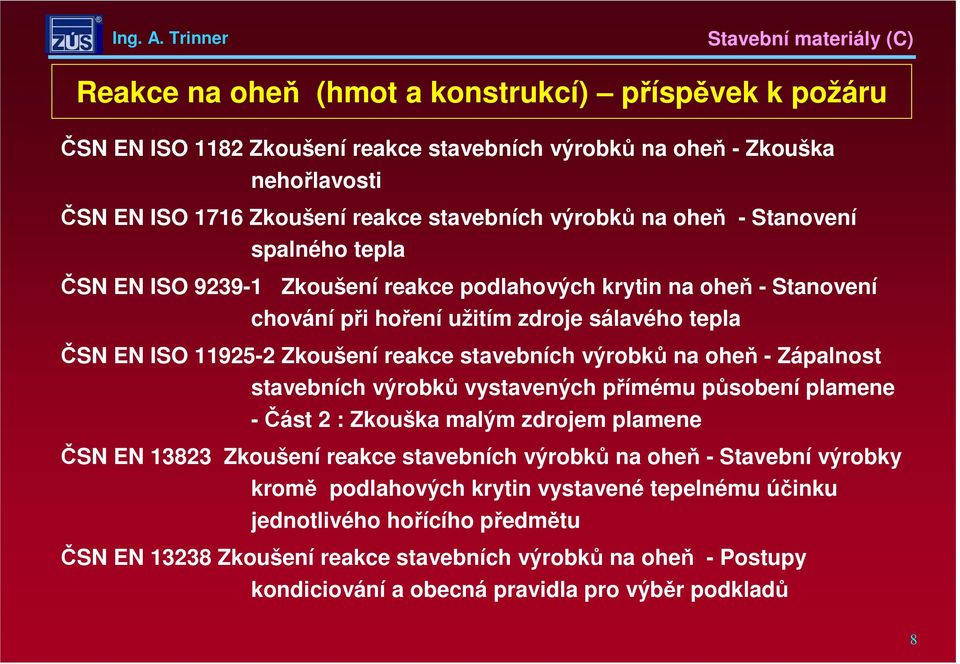

8 Reakce na oheň (hmot a konstrukcí) příspěvek k požáru ČSN EN ISO 1182 Zkoušení reakce stavebních výrobků na oheň -Zkouška nehořlavosti ČSN EN ISO 1716 Zkoušení reakce stavebních výrobků na oheň -Stanovení spalného tepla ČSN EN ISO Zkoušení reakce podlahových krytin na oheň -Stanovení chování při hoření užitím zdroje sálavého tepla ČSN EN ISO Zkoušení reakce stavebních výrobků na oheň -Zápalnost stavebních výrobků vystavených přímému působení plamene - Část 2 : Zkouška malým zdrojem plamene ČSN EN Zkoušení reakce stavebních výrobků na oheň -Stavební výrobky kromě podlahových krytin vystavené tepelnému účinku jednotlivého hořícího předmětu ČSN EN Zkoušení reakce stavebních výrobků na oheň -Postupy kondiciování a obecná pravidla pro výběr podkladů 8

9 Požární odolnost stavební konstrukce je schopnost konstrukce odolávat účinkům požáru. Vyjádřena je dobou po kterou může být stavební konstrukce vystavena teplotám vznikajícím při požáru, aniž by došlo k porušení její funkce Základní stupnice požární odolnosti je 15, 30, 45, 60, 90, 120 a 180 minut Přidávají (předřadí) se písmena charakterizující základní vlastnosti požární odolnosti R, E, I, W,.. 9

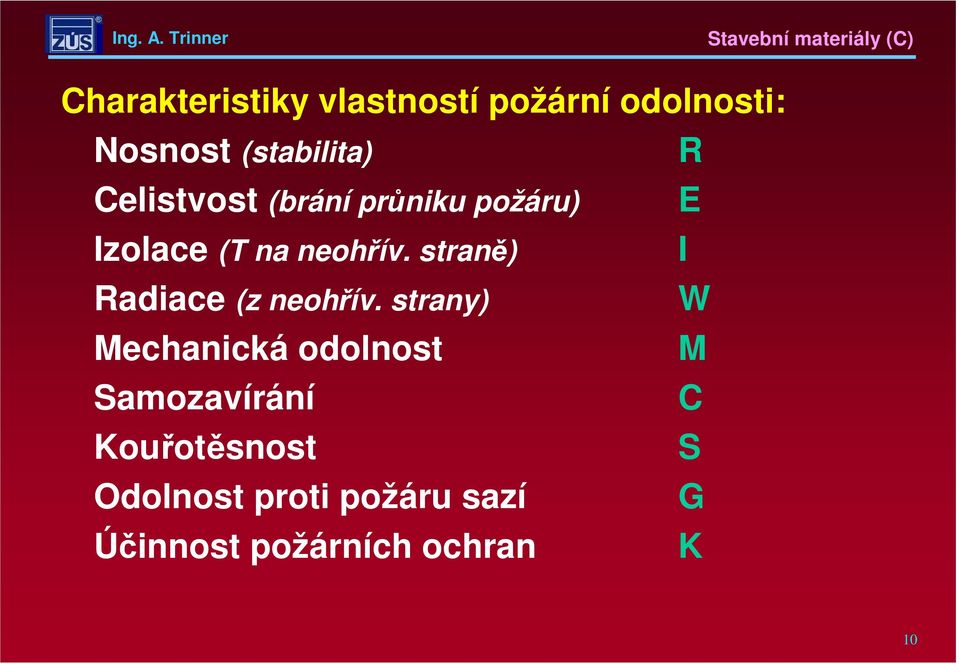

10 Charakteristiky vlastností požární odolnosti: Nosnost (stabilita) R Celistvost (brání průniku požáru) E Izolace (T na neohřív. straně) I Radiace (z neohřív. strany) W Mechanická odolnost M Samozavírání C Kouřotěsnost S Odolnost proti požáru sazí G Účinnost požárních ochran K 10

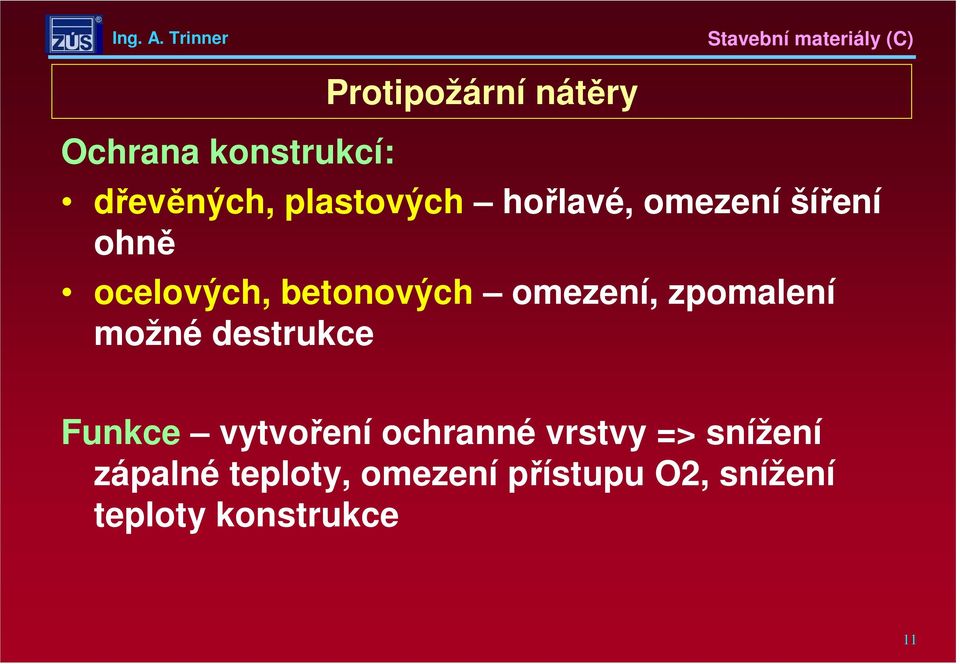

11 Ochrana konstrukcí: Protipožární nátěry dřevěných, plastových hořlavé, omezení šíření ohně ocelových, betonových omezení, zpomalení možné destrukce Funkce vytvoření ochranné vrstvy => snížení zápalné teploty, omezení přístupu O2, snížení teploty konstrukce 11

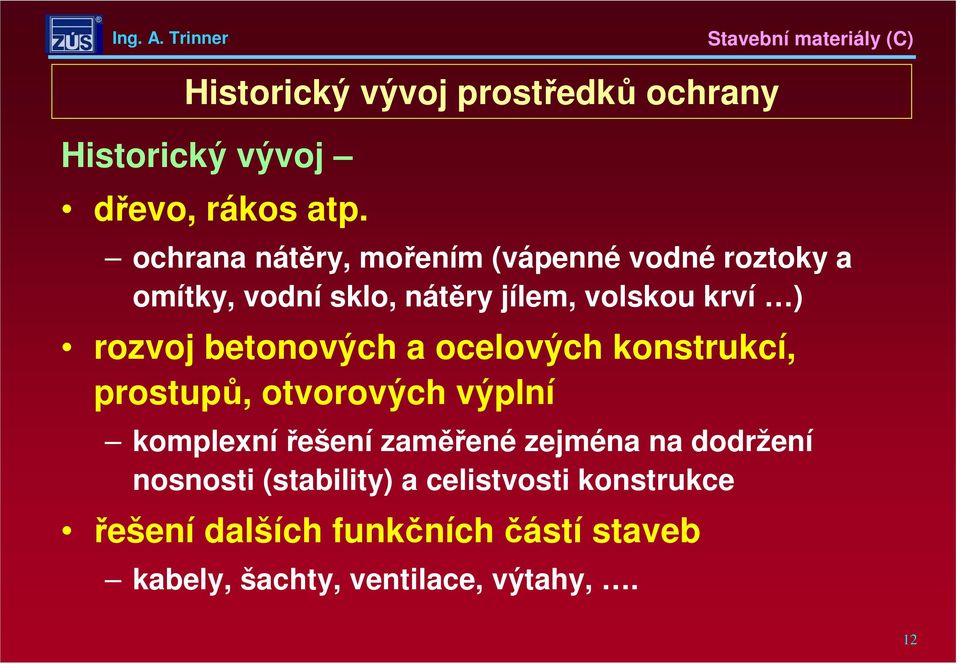

12 Historický vývoj prostředků ochrany Historický vývoj dřevo, rákos atp. ochrana nátěry, mořením (vápenné vodné roztoky a omítky, vodní sklo, nátěry jílem, volskou krví ) rozvoj betonových a ocelových konstrukcí, prostupů, otvorových výplní komplexní řešení zaměřené zejména na dodržení nosnosti (stability) a celistvosti konstrukce řešení dalších funkčních částí staveb kabely, šachty, ventilace, výtahy,. 12

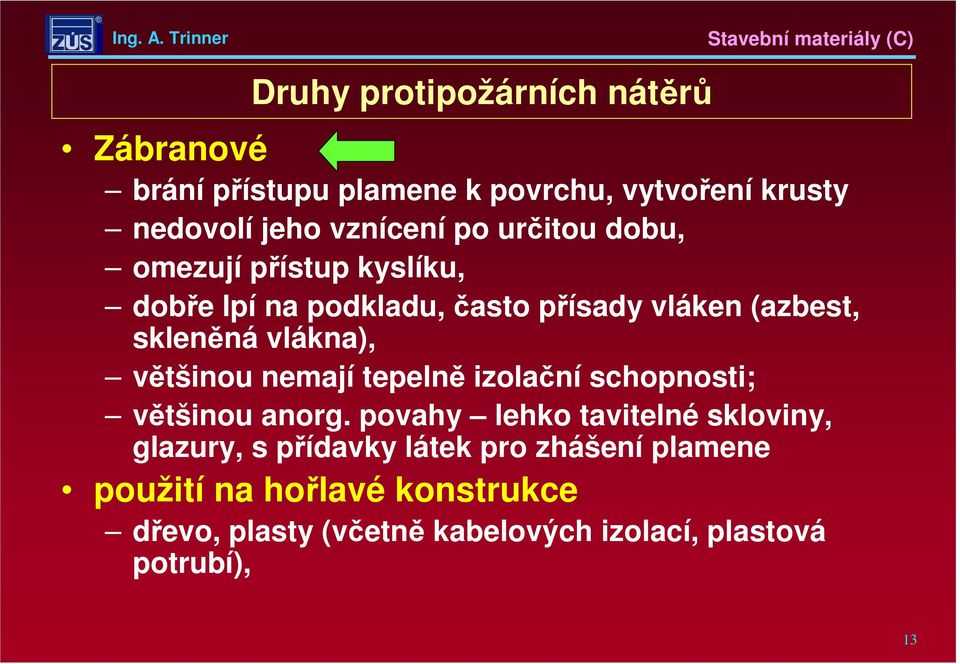

13 Druhy protipožárních nátěrů Zábranové brání přístupu plamene k povrchu, vytvoření krusty nedovolí jeho vznícení po určitou dobu, omezují přístup kyslíku, dobře lpí na podkladu, často přísady vláken (azbest, skleněná vlákna), většinou nemají tepelně izolační schopnosti; většinou anorg. povahy lehko tavitelné skloviny, glazury, s přídavky látek pro zhášení plamene použití na hořlavé konstrukce dřevo, plasty (včetně kabelových izolací, plastová potrubí), 13

14 Druhy protipožárních nátěrů Zpěňující (intumescentní) vlivem chem. reakce za vyšší teploty napění a vytváří objemný (až 50x) uhlíkatý zbytek (nehořlavou pěnu), většinou organické povahy nadouvadla na bázi látek s vyšším obsahem dusíku (melamin, močovina, škroby, glukóza ) přídavek aditivpro zpevnění pěny použití na ocel, dřevo, železobeton, kabely funkce především tepelně-izolační 14

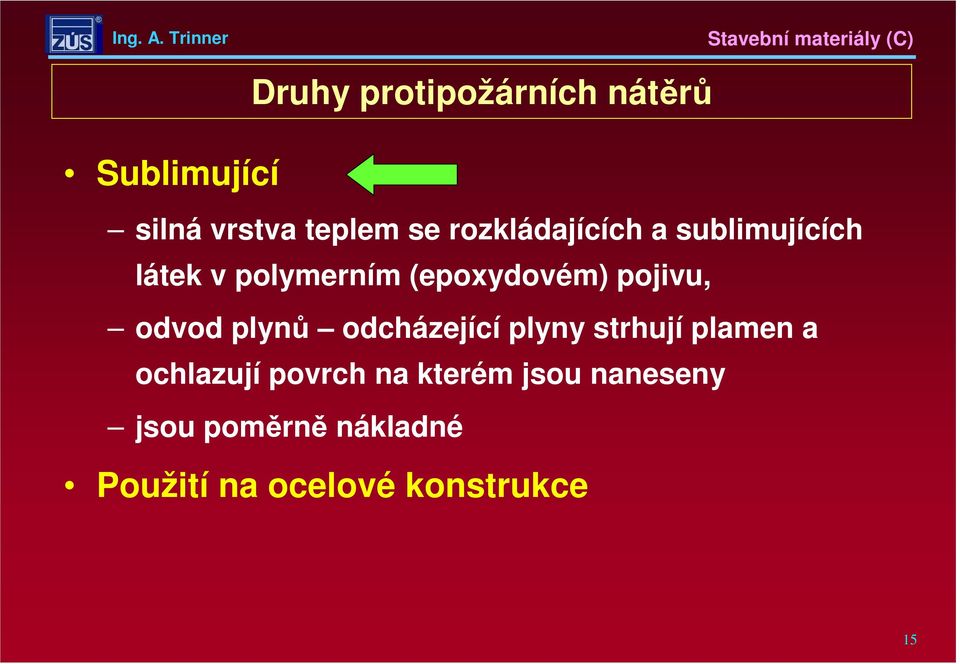

15 Druhy protipožárních nátěrů Sublimující silná vrstva teplem se rozkládajících a sublimujících látek v polymerním (epoxydovém) pojivu, odvod plynů odcházející plyny strhují plamen a ochlazují povrch na kterém jsou naneseny jsou poměrně nákladné Použití na ocelové konstrukce 15

16 Protipožární obkady Deskové obklady částí konstrukcí, stěn a stropů Především pro zabezpečení stability konstrukce R Také předsazené stěny a podhledy Funkci desek ovlivňuje: tepelně-izolační schopnost desek způsob upevnění desek ustálená vlhkost desek počet vrstev a jejich homogenita Materiál sádrokartony, sádrovláknité desky, třískocementové desky, vermikulitové desky, vápenosilikátové desky, perlitové 16

17 Děkuji Vám za pozornost Ing. Alexander Trinner TZÚS Praha, s.p. -pobočka Plzeň Zahradní 15, Plzeň 17
