1 Pragma UP 1

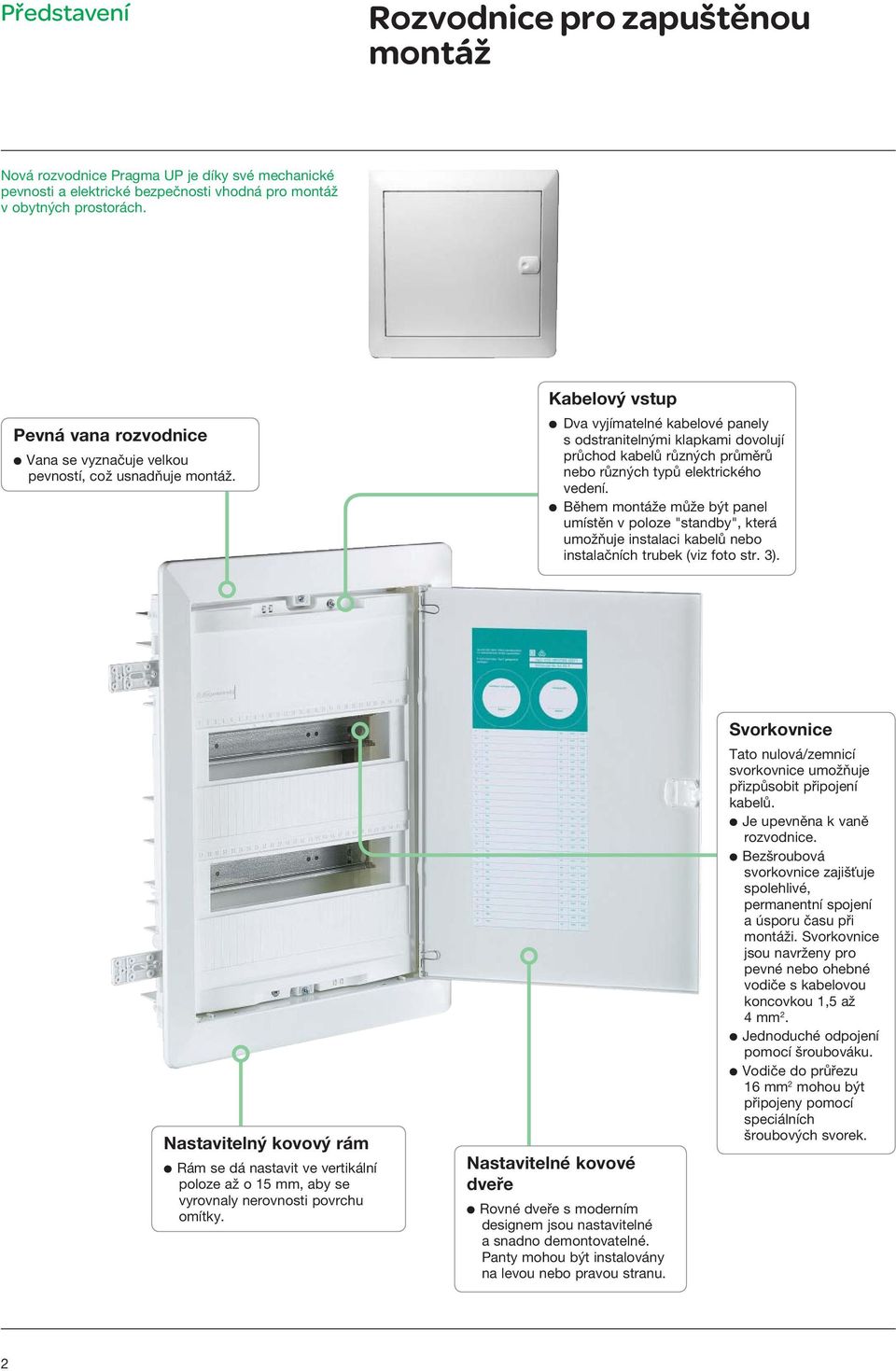

2 Představení Nová rozvodnice Pragma UP je díky své mechanické pevnosti a elektrické bezpečnosti vhodná pro v obytných prostorách. Pevná vana rozvodnice p Vana se vyznačuje velkou pevností, což usnadňuje. Kabelový vstup p Dva vyjímatelné kabelové panely s odstranitelnými klapkami dovolují průchod kabelů různých průměrů nebo různých typů elektrického vedení. p Během e může být panel umístěn v poloze "standby", která umožňuje instalaci kabelů nebo instalačních trubek (viz foto str. 3). Nastavitelný kovový rám p Rám se dá nastavit ve vertikální poloze až o 15 mm, aby se vyrovnaly nerovnosti povrchu omítky. Nastavitelné kovové dveře p Rovné dveře s moderním designem jsou nastavitelné a snadno demontovatelné. Panty mohou být instalovány na levou nebo pravou stranu. Svorkovnice Tato nulová/zemnicí svorkovnice umožňuje přizpůsobit připojení kabelů. p Je upevněna k vaně rozvodnice. p Bezšroubová svorkovnice zajišťuje spolehlivé, permanentní spojení a úsporu času při i. Svorkovnice jsou navrženy pro pevné nebo ohebné vodiče s kabelovou koncovkou 1,5 až 4 mm 2. p Jednoduché odpojení pomocí šroubováku. p Vodiče do průřezu 16 mm 2 mohou být připojeny pomocí speciálních šroubových svorek. 2

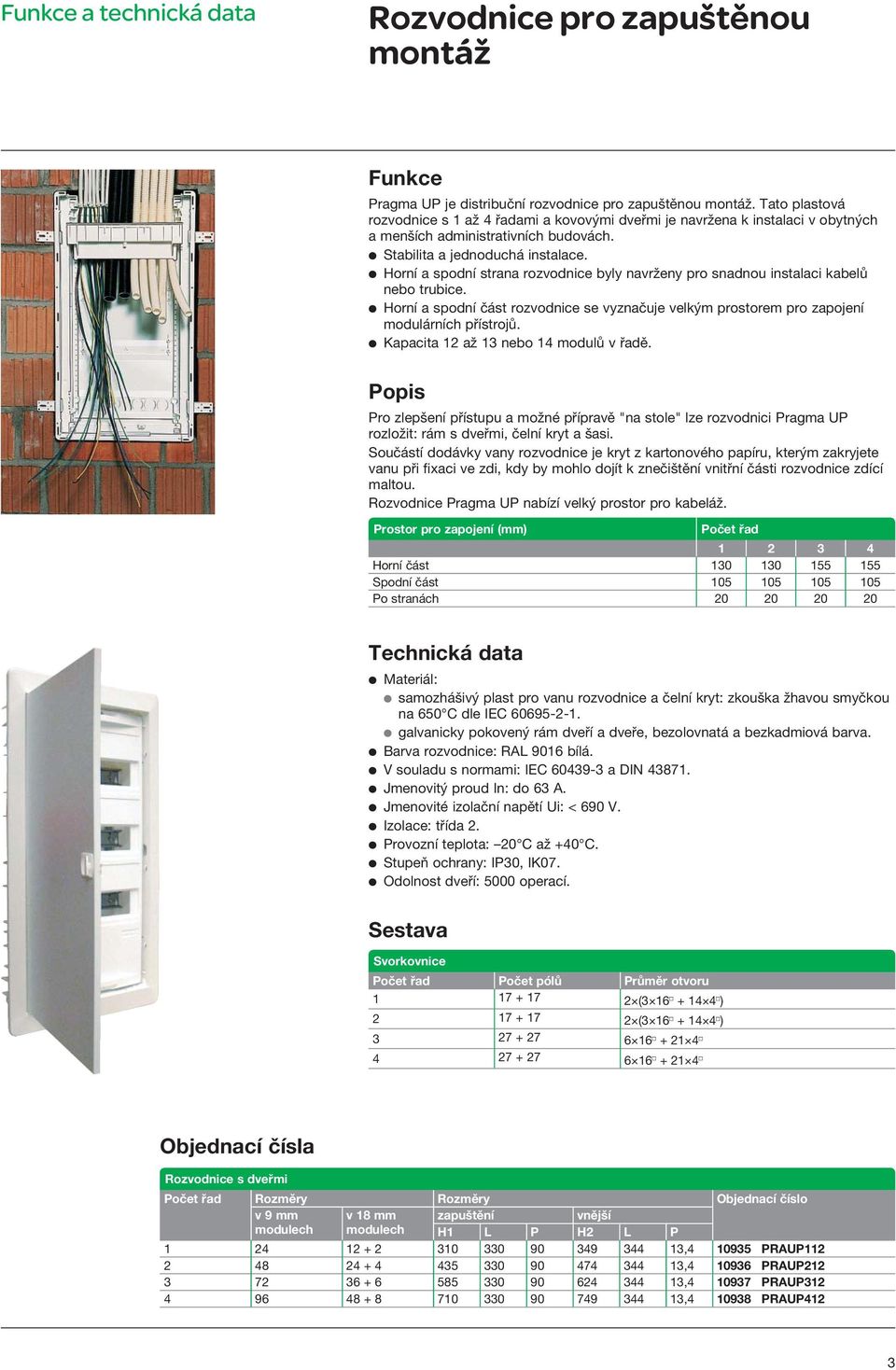

3 Funkce a technická data Funkce Pragma UP je distribuční rozvodnice pro zapuštěnou. Tato plastová rozvodnice s 1 až 4 řadami a kovovými dveřmi je navržena k instalaci v obytných a menších administrativních budovách. p Stabilita a jednoduchá instalace. p Horní a spodní strana rozvodnice byly navrženy pro snadnou instalaci kabelů nebo trubice. p Horní a spodní část rozvodnice se vyznačuje velkým prostorem pro zapojení modulárních přístrojů. p Kapacita 12 až 13 nebo 14 modulů v řadě. Popis Pro zlepšení přístupu a možné přípravě "na stole" lze rozvodnici Pragma UP rozložit: rám s dveřmi, čelní kryt a šasi. Součástí dodávky vany rozvodnice je kryt z kartonového papíru, kterým zakryjete vanu při fixaci ve zdi, kdy by mohlo dojít k znečištění vnitřní části rozvodnice zdící maltou. Rozvodnice Pragma UP nabízí velký prostor pro kabeláž. Prostor pro zapojení (mm) Počet řad Horní část Spodní část Po stranách Technická data p Materiál: p samozhášivý plast pro vanu rozvodnice a čelní kryt: zkouška žhavou smyčkou na 650 C dle IEC p galvanicky pokovený rám dveří a dveře, bezolovnatá a bezkadmiová barva. p Barva rozvodnice: RAL 9016 bílá. p V souladu s normami: IEC a DIN p Jmenovitý proud In: do 63 A. p Jmenovité izolační napětí Ui: < 690 V. p Izolace: třída 2. p Provozní teplota: 20 C až +40 C. p Stupeň ochrany: IP30, IK07. p Odolnost dveří: 5000 operací. Sestava Svorkovnice Počet řad Počet pólů Průměr otvoru (3 16 v v ) (3 16 v v ) v v v v Objednací čísla Rozvodnice s dveřmi Počet řad Rozměry Rozměry Objednací číslo v 9 mm v 18 mm zapuštění vnější modulech modulech H1 L P H2 L P , PRAUP , PRAUP , PRAUP , PRAUP412 3

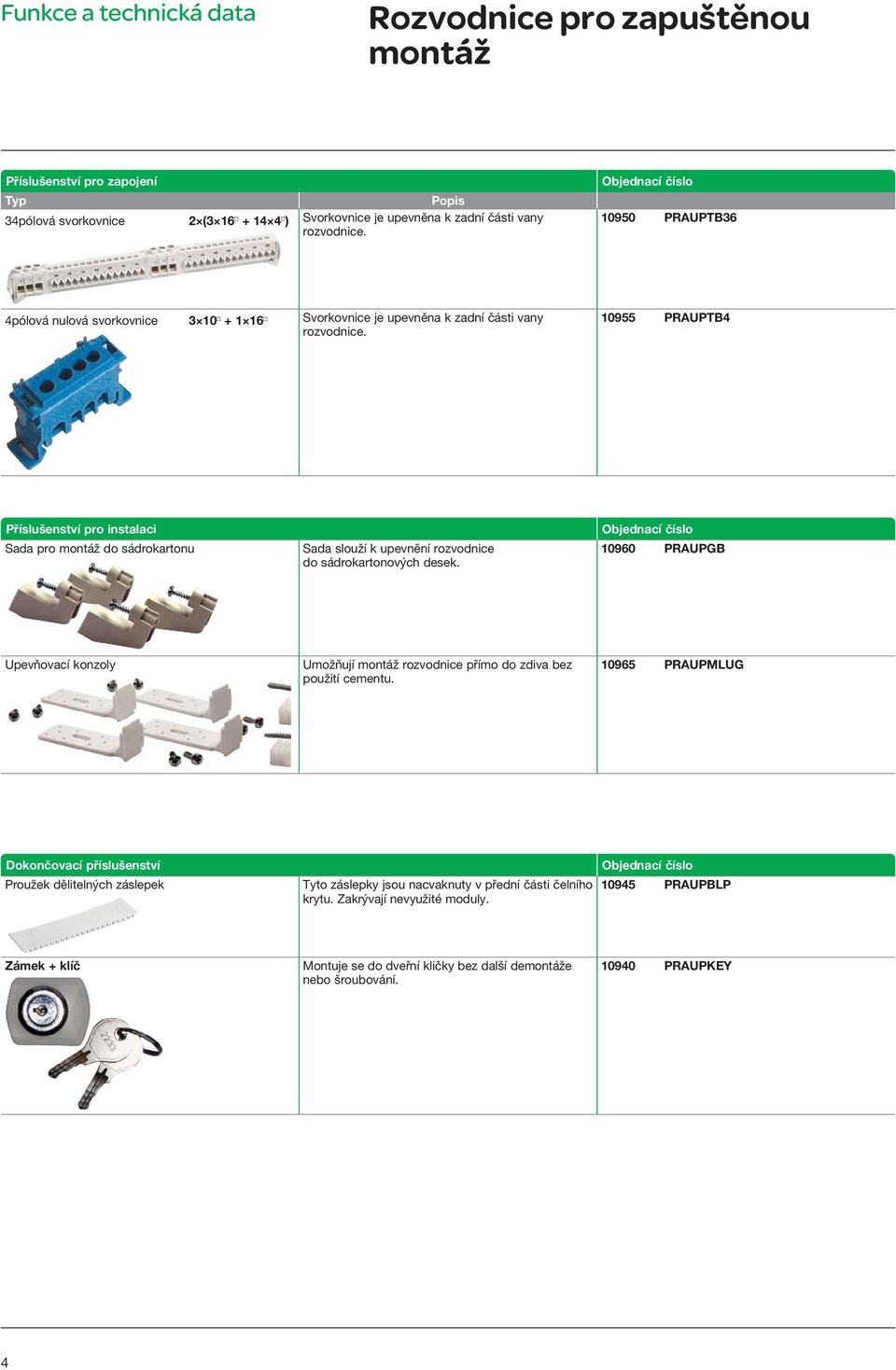

4 Funkce a technická data Příslušenství pro zapojení Typ Popis 34pólová svorkovnice 2 (3 16 v v ) Svorkovnice je upevněna k zadní části vany rozvodnice. Objednací číslo PRAUPTB36 4pólová nulová svorkovnice 3 10 v v Svorkovnice je upevněna k zadní části vany rozvodnice PRAUPTB4 Příslušenství pro instalaci Sada pro do sádrokartonu Sada slouží k upevnění rozvodnice do sádrokartonových desek. Objednací číslo PRAUPGB Upevňovací konzoly Umožňují rozvodnice přímo do zdiva bez použití cementu PRAUPMLUG Dokončovací příslušenství Proužek dělitelných záslepek Tyto záslepky jsou nacvaknuty v přední části čelního krytu. Zakrývají nevyužité moduly. Objednací číslo PRAUPBLP Zámek + klíč Montuje se do dveřní kličky bez další dee nebo šroubování PRAUPKEY 4

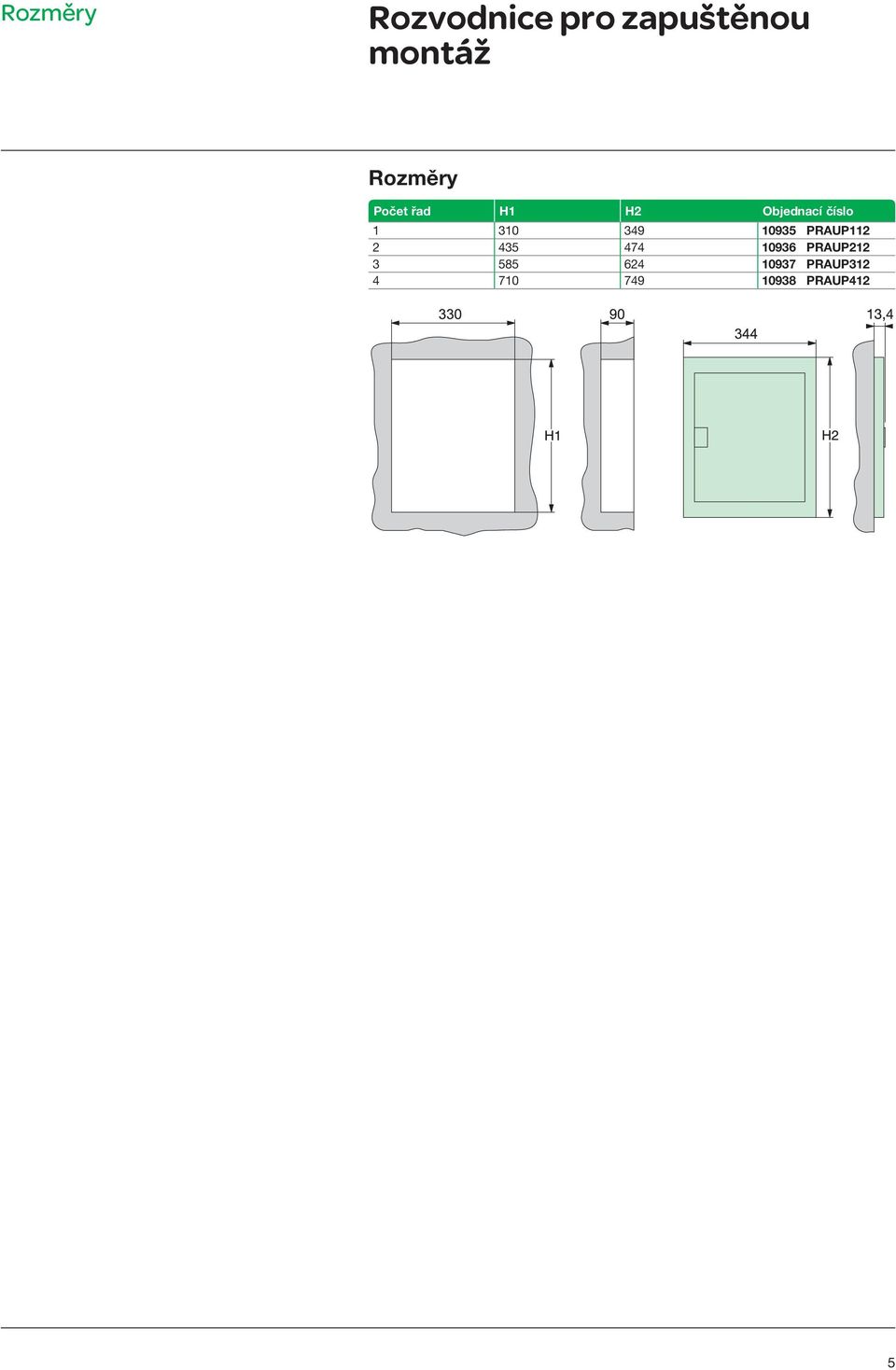

5 Rozměry Rozměry Počet řad H1 H2 Objednací číslo PRAUP PRAUP PRAUP PRAUP412 5
