1 everywhere. Systém přípojnic s roztečí 185 mm - Ri4Power

2 everywhere. 2

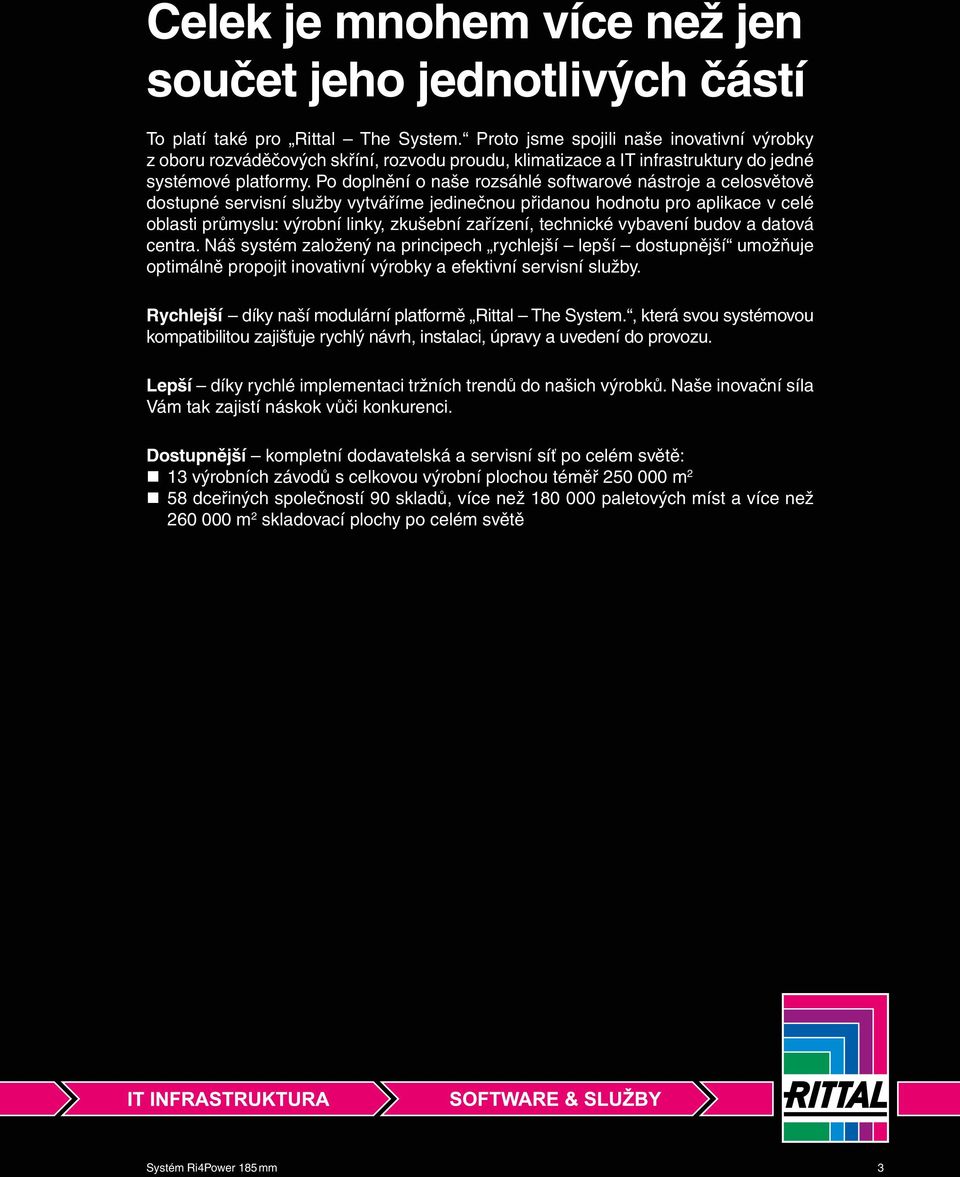

3 Celek je mnohem více než jen součet jeho jednotlivých částí To platí také pro Rittal The System. Proto jsme spojili naše inovativní výrobky z oboru rozváděčových skříní, rozvodu proudu, klimatizace a IT infrastruktury do jedné systémové platformy. Po doplnění o naše rozsáhlé softwarové nástroje a celosvětově dostupné servisní služby vytváříme jedinečnou přidanou hodnotu pro aplikace v celé oblasti průmyslu: výrobní linky, zkušební zařízení, technické vybavení budov a datová centra. Náš systém založený na principech rychlejší lepší dostupnější umožňuje optimálně propojit inovativní výrobky a efektivní servisní služby. Rychlejší díky naší modulární platformě Rittal The System., která svou systémovou kompatibilitou zajišťuje rychlý návrh, instalaci, úpravy a uvedení do provozu. Lepší díky rychlé implementaci tržních trendů do našich výrobků. Naše inovační síla Vám tak zajistí náskok vůči konkurenci. Dostupnější kompletní dodavatelská a servisní síť po celém světě: 13 výrobních závodů s celkovou výrobní plochou téměř m 2 58 dceřiných společností 90 skladů, více než paletových míst a více než m 2 skladovací plochy po celém světě 3

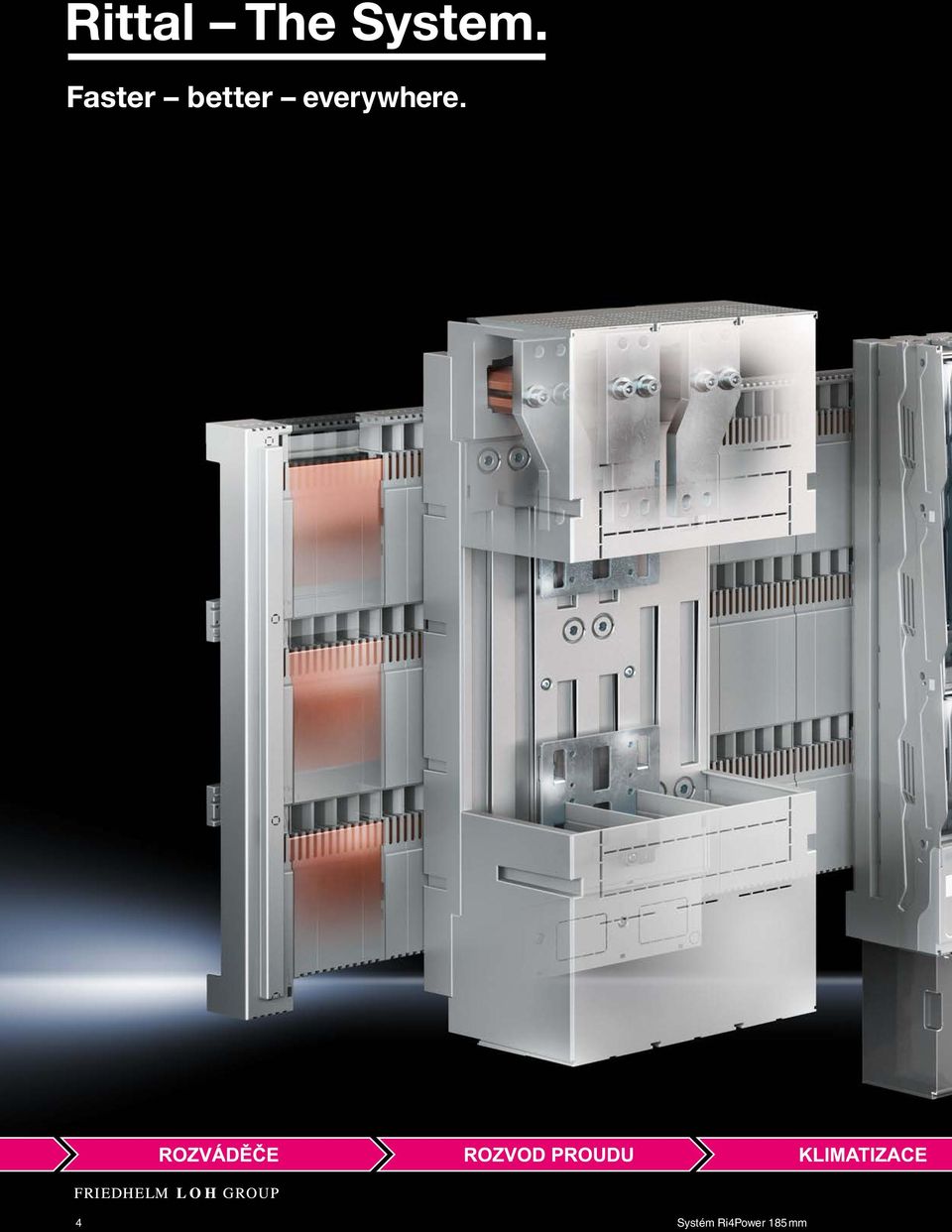

4 everywhere. 4

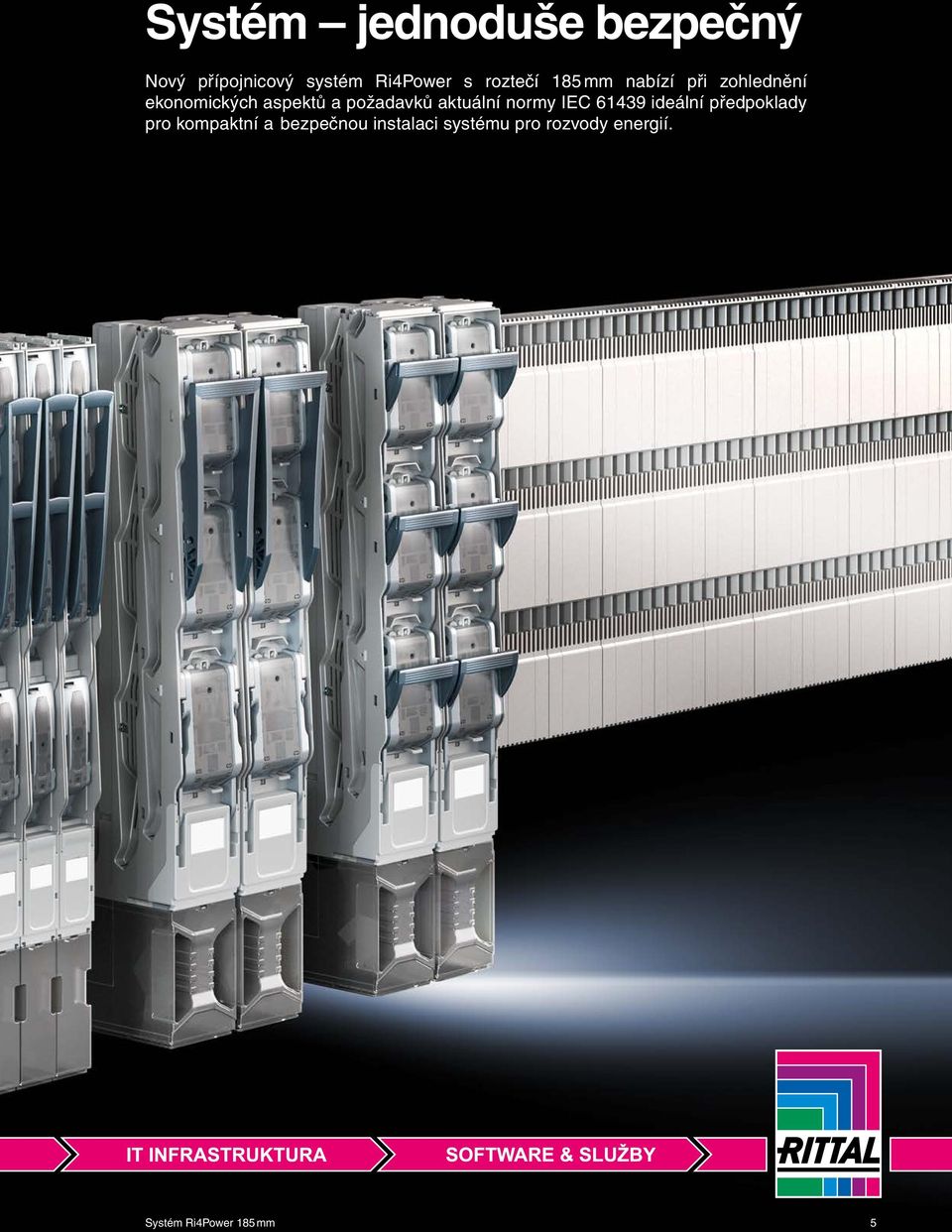

5 Systém jednoduše bezpečný Nový přípojnicový systém Ri4Power s roztečí 185 mm nabízí při zohlednění ekonomických aspektů a požadavků aktuální normy IEC ideální předpoklady pro kompaktní a bezpečnou instalaci systému pro rozvody energií. 5

6 Instalace systému bez vrtání Zabudování systému přípojnic do rozvodné skříně probíhá pohodlně a rychle ve třech krocích: Umístění chassis systému TS a systémového upevnění ve skříni Upevnění konstrukce systému přípojnic Nasazení krytu 6

7 Držáky přípojnic Pro rozměry přípojnic 40 x 10 až 120 x 10 mm Možnost zástavby držáku v rastru krycího systému s komponenty Dimenzovaná krátkodobá odolnost proti rázovému proudu Icw do 50 ka Jmenovité proudy přípojnic do A Montáž bez vrtání pomocí systémového upevnění ve skříňovém rozváděči TS/SE Krycí profil Ochrana před nebezpečným dotykem do IP 2XB (před dotykem prstů) Integrované oddělení přípojnic k zamezení vzniku obloukového zkratu Bezpečné nastavení polohy nástavbových komponentů pomocí centrovacího zařízení Zastavitelnost krycího profilu nástavbovými komponenty díky nové kontaktní technice Rychlé dovybavení dalšími komponenty bez demontáže krycího profilu Spodní krycí profil Na ochranu před nebezpečným dotykem sestavy přípojnic ze zadní strany Ve spojení s krycím profilem optimální kompletní ochrana před nebezpečným dotykem Připravený k montáži, vhodný pro skříňové rozváděče TS/SE o šířce 600 mm až 1200 mm

8 Připojovací technika přesně slícovaná Přístrojové adaptéry pro bezpečné použití běžných kompaktních výkonových jističů od různých výrobců. Pro kompaktní výkonové jističe 800 A až A Komfortní připojovací technika Optimální ochrana před nebezpečným dotykem 8

9 Přístrojový adaptér pro kompaktní výkonový jistič Varianty provedení s upevněním pomocí třmenové svorky, nebo šroubu Možné spojení bez vrtání Ideální pro napájecí a výstupní elektrické obvody Propojovací sady a proudové transformátory Přesně připravené pro kompaktní jističe značek ABB, Eaton, Schneider Electric, Siemens Předem připravené propojovací sady od adaptéru až po výkonový jistič Volitelně lze integrovat proudový transformátor Ochrana před nebezpečným dotykem Kompletní ochrana před nebezpečným dotykem na vstupu i na výstupu Ochranu před nebezpečným dotykem pro kabelovou přípojku lze volitelně rozšířit Včetně perforace pro snadné slícování krytu 9

10 Pojistkové komponenty pro všechny případy Nová konstrukce pojistkových odpínačů výkonové zátěže NH vychází z odděleného vedení vzduchu pro odvedení tepla v důsledku výkonových ztrát pojistek a pro odvedení plynů při procesu odpínání. Snadná montáž přístroje 1pólové nebo 3pólové spínání Optimalizovaná ochrana před nebezpečným dotykem, stupeň krytí IP2X 10

11 Pojistkové odpínače výkonové zátěže NH vel. 00 až 3 Varianty s 1pólovým a 3pólovým spínáním Symetrická nástavba pro vývod vodičů nahoře a dole Volitelná integrace proudových transformátorů Provedení s a bez indikací stavu pojistek Samozavírací otvory na zkoušení napětí Možnost vícenásobného plombování Výklopný kryt svorek Rozšířitelné kryty svorkovnice s možností kaskádování Snadná přestavba na uchycení pomocí šroubů, nebo pomocí třmenových svorek (bez vrtání) Při demontované horní části jsou pojistkové doteky chráněné před nebezpečným dotykem Volitelné monitorování spínací polohy krytu pomocí mikrospínače 11

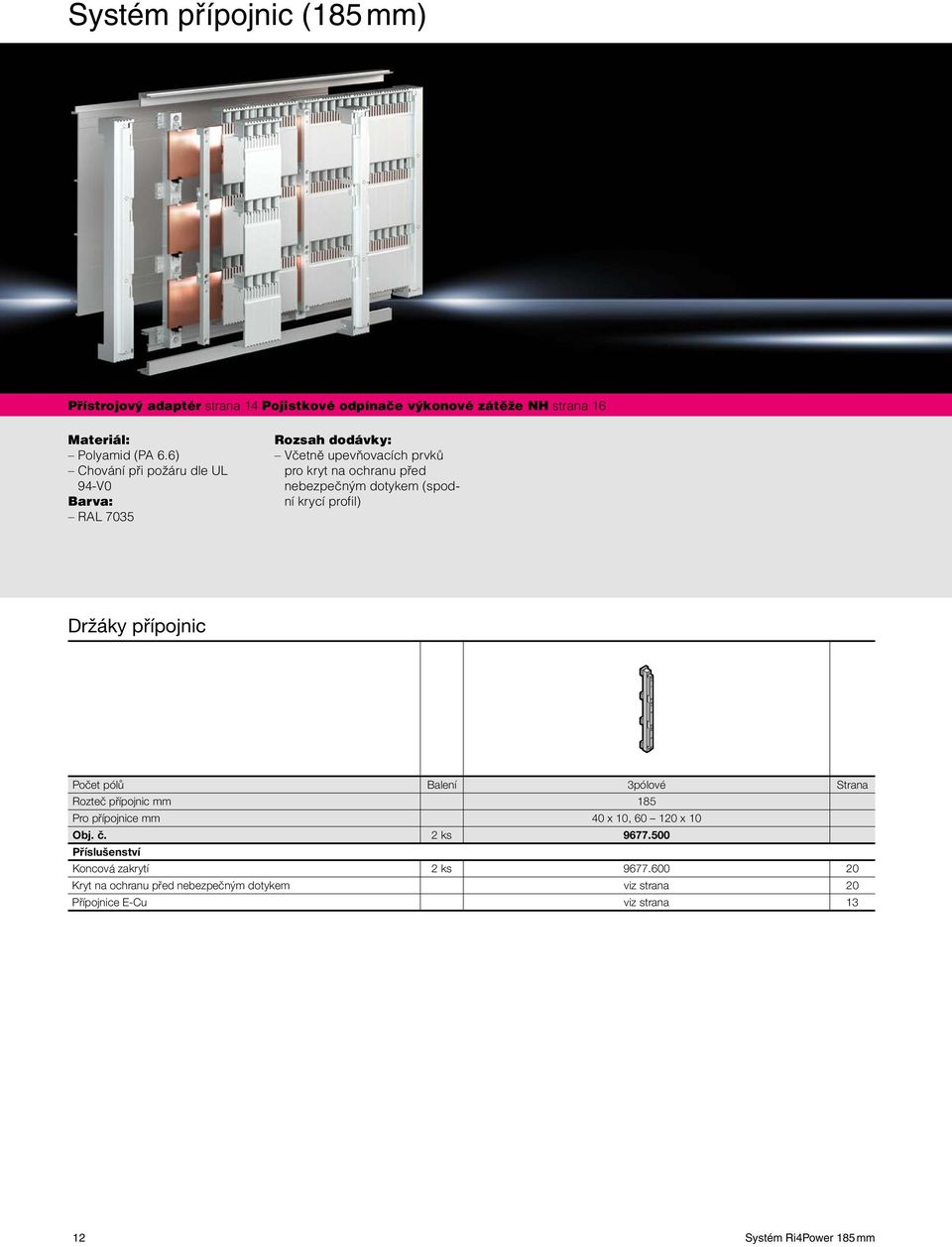

12 Systém přípojnic (185 mm) Přístrojový adaptér strana 14 Pojistkové odpínače výkonové zátěže NH strana 16 Polyamid (PA 6.6) Chování při požáru dle UL 94-V0 Barva: RAL 7035 Rozsah dodávky: Včetně upevňovacích prvků pro kryt na ochranu před nebezpečným dotykem (spodní krycí profil) Držáky přípojnic Počet pólů Balení 3pólové Strana Rozteč přípojnic mm 185 Pro přípojnice mm 40 x 10, x 10 Obj. č. 2 ks Příslušenství Koncovéá zakrytí 2 ks Kryt na ochranu před nebezpečným dotykem viz strana 20 Přípojnice E-Cu viz strana

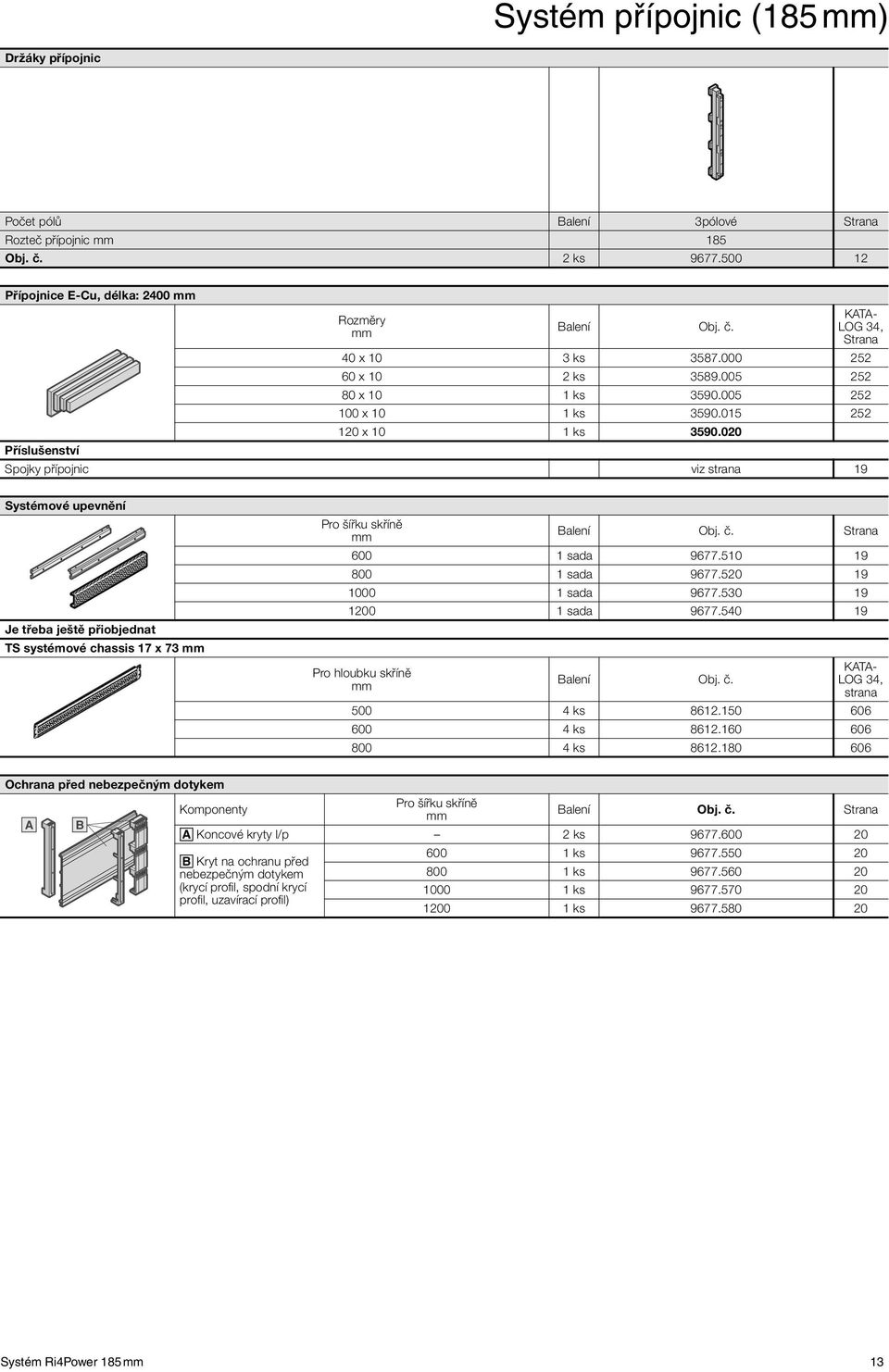

13 Systém přípojnic (185 mm) Držáky přípojnic Počet pólů Balení 3pólové Strana Rozteč přípojnic mm 185 Obj. č. 2 ks Přípojnice E-Cu, délka: 2400 mm Příslušenství Rozměry mm 40 x x x x 10 Balení Obj. č. 3 ks 2 ks 1 ks 1 ks x 10 1 ks Spojky přípojnic viz strana 19 KATA- LOG 34, Strana Systémové upevnění Je třeba ještě přiobjednat TS systémové chassis 17 x 73 mm Pro šířku skříně mm Pro hloubku skříně mm Balení 1 sada Obj. č Strana 19 1 sada sada sada Balení Obj. č. 4 ks 4 ks 4 ks KATA- LOG 34, strana Ochrana před nebezpečným dotykem A B Komponenty A Koncové kryty l/p B Kryt na ochranu před nebezpečným dotykem (krycí profil, spodní krycí profil, uzavírací profil) Pro šířku skříně mm Balení Obj. č. Strana 2 ks ks ks ks ks

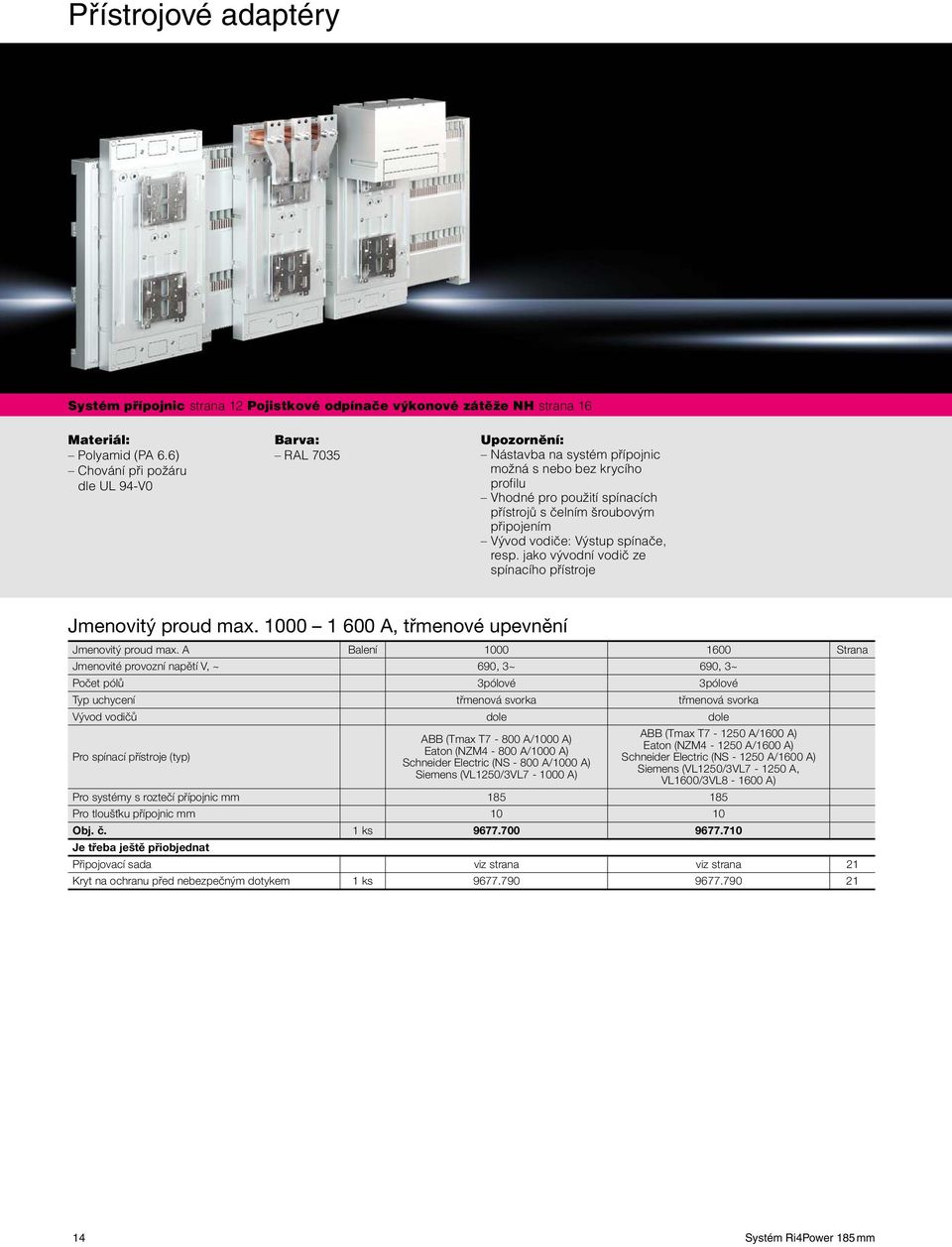

14 Přístrojové adaptéry Systém přípojnic strana 12 Pojistkové odpínače výkonové zátěže NH strana 16 Polyamid (PA 6.6) Chování při požáru dle UL 94-V0 Barva: RAL 7035 Upozornění: Nástavba na systém přípojnic možná s nebo bez krycího profilu Vhodné pro použití spínacích přístrojů s čelním šroubovým připojením Vývod vodiče: Výstup spínače, resp. jako vývodní vodič ze spínacího přístroje Jmenovitý proud max A, třmenové upevnění Jmenovitý proud max. A Balení Strana Jmenovité provozní napětí V, ~ 690, 3~ 690, 3~ Počet pólů 3pólové 3pólové Typ uchycení třmenová svorka třmenová svorka Vývod vodičů dole dole Pro spínací přístroje (typ) ABB (Tmax T7-800 A/1000 A) Eaton (NZM4-800 A/1000 A) Schneider Electric (NS A/1000 A) Siemens (VL1250/3VL A) ABB (Tmax T A/1600 A) Eaton (NZM A/1600 A) Schneider Electric (NS A/1600 A) Siemens (VL1250/3VL A, VL1600/3VL A) Pro systémy s roztečí přípojnic mm Pro tloušťku přípojnic mm Obj. č. 1 ks Je třeba ještě přiobjednat Připojovací sada Kryt na ochranu před nebezpečným dotykem 1 ks viz strana viz strana

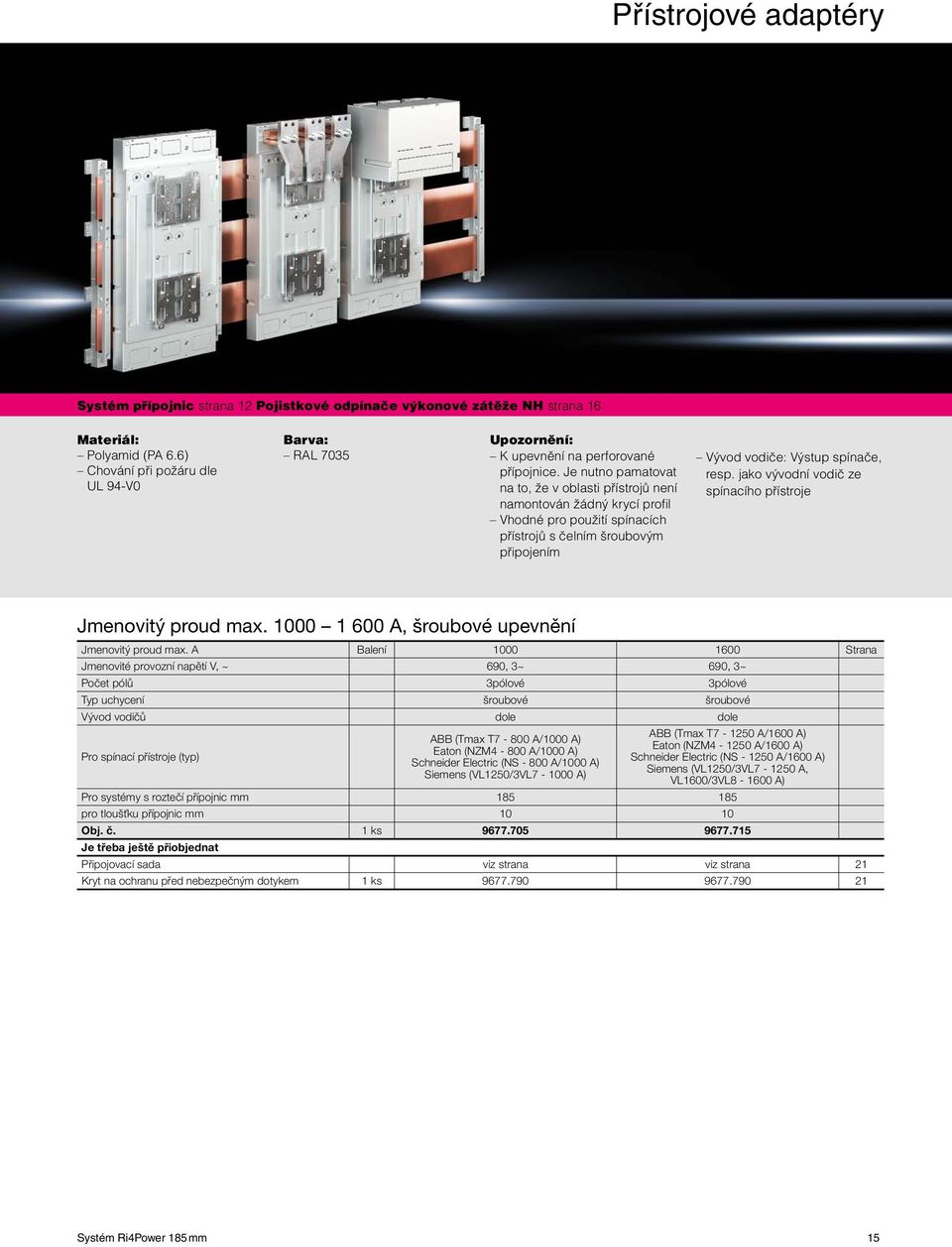

15 Přístrojové adaptéry Systém přípojnic strana 12 Pojistkové odpínače výkonové zátěže NH strana 16 Polyamid (PA 6.6) Chování při požáru dle UL 94-V0 Barva: RAL 7035 Upozornění: K upevnění na perforované přípojnice. Je nutno pamatovat na to, že v oblasti přístrojů není namontován žádný krycí profil Vhodné pro použití spínacích přístrojů s čelním šroubovým připojením Vývod vodiče: Výstup spínače, resp. jako vývodní vodič ze spínacího přístroje Jmenovitý proud max A, šroubové upevnění Jmenovitý proud max. A Balení Strana Jmenovité provozní napětí V, ~ 690, 3~ 690, 3~ Počet pólů 3pólové 3pólové Typ uchycení šroubové šroubové Vývod vodičů dole dole Pro spínací přístroje (typ) ABB (Tmax T7-800 A/1000 A) Eaton (NZM4-800 A/1000 A) Schneider Electric (NS A/1000 A) Siemens (VL1250/3VL A) ABB (Tmax T A/1600 A) Eaton (NZM A/1600 A) Schneider Electric (NS A/1600 A) Siemens (VL1250/3VL A, VL1600/3VL A) Pro systémy s roztečí přípojnic mm pro tloušťku přípojnic mm Obj. č. 1 ks Je třeba ještě přiobjednat Připojovací sada Kryt na ochranu před nebezpečným dotykem 1 ks viz strana viz strana

16 Pojistkové odpínače výkonové zátěže NH vel. 00 až 3 Systém přípojnic strana 12 Přístrojové adaptéry strana 14 Polyamid (PA 6.6) Chování při požáru dle UL 94-V0 Kontaktové dráhy: částečně postříbřená tvrdá měď Barva: Chassis: RAL 7035 Kryt: RAL 7001 Rukojeť: RAL 7016 Podklad pro zkoušku: IEC/DIN EN DIN EN (pojistkové vložky) Upozornění: Při použití lištových pojistkových odpínačů výkonové zátěže NH na přípojnicích s krytem na ochranu před nebezpečným dotykem je nutno použít kontaktní svorku Konstrukční velikost 00 1 Konstrukční velikost Balení Strana Provedení 1pólové spínání 3pólové spínání 3pólové spínání 1pólové spínání 3pólové spínání Jmenovitý provozní proud max. A Jmenovité provozní napětí V, ~ 690, 3~ 690, 3~ 690, 3~ 690, 3~ 690, 3~ Počet pólů 3pólové 3pólové 3pólové 3pólové 3pólové Vývod vodičů nahoře/dole nahoře/dole nahoře/dole nahoře/dole nahoře/dole Způsob připojení Šroub M8 Šroub M8 Rámová svorka Svorník M12 Svorník M12 Připojení kulatých vodičů mm² 2,5-95 2,5-95 2, Pro montáž proudového transformátoru Pro systémy s roztečí přípojnic mm Pro tloušťku přípojnic mm Obj. č. 1 ks Příslušenství Kryt připojovacího prostoru 1 ks viz strana viz strana viz strana Kontaktní svorky 3 ks Svorky přípojnice 3 ks Mikrospínače 5 ks Třmenové svorky připojovací hranol 3 ks Rámové svorky V 3 ks KATA- LOG 34,

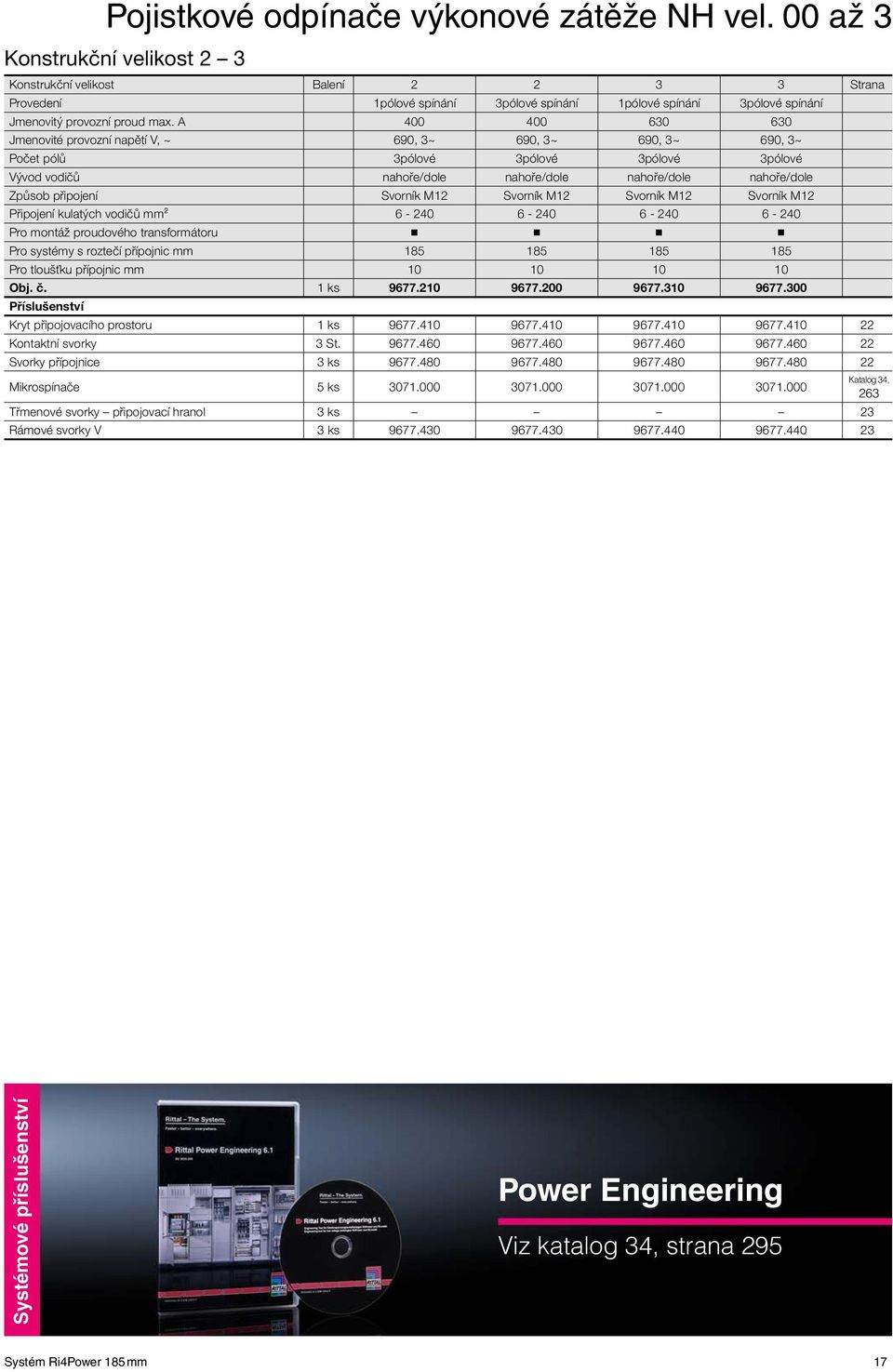

17 Pojistkové odpínače výkonové zátěže NH vel. 00 až 3 Konstrukční velikost 2 3 Konstrukční velikost Balení Strana Provedení 1pólové spínání 3pólové spínání 1pólové spínání 3pólové spínání Jmenovitý provozní proud max. A Jmenovité provozní napětí V, ~ 690, 3~ 690, 3~ 690, 3~ 690, 3~ Počet pólů 3pólové 3pólové 3pólové 3pólové Vývod vodičů nahoře/dole nahoře/dole nahoře/dole nahoře/dole Způsob připojení Svorník M12 Svorník M12 Svorník M12 Svorník M12 Připojení kulatých vodičů mm² Pro montáž proudového transformátoru Pro systémy s roztečí přípojnic mm Pro tloušťku přípojnic mm Obj. č. 1 ks Příslušenství Kryt připojovacího prostoru Kontaktní svorky Svorky přípojnice Mikrospínače 1 ks 3 St. 3 ks 5 ks Třmenové svorky připojovací hranol 3 ks 23 Rámové svorky V 3 ks HB Katalog 34, Systémové příslušenství Power Engineering Viz katalog 34, strana

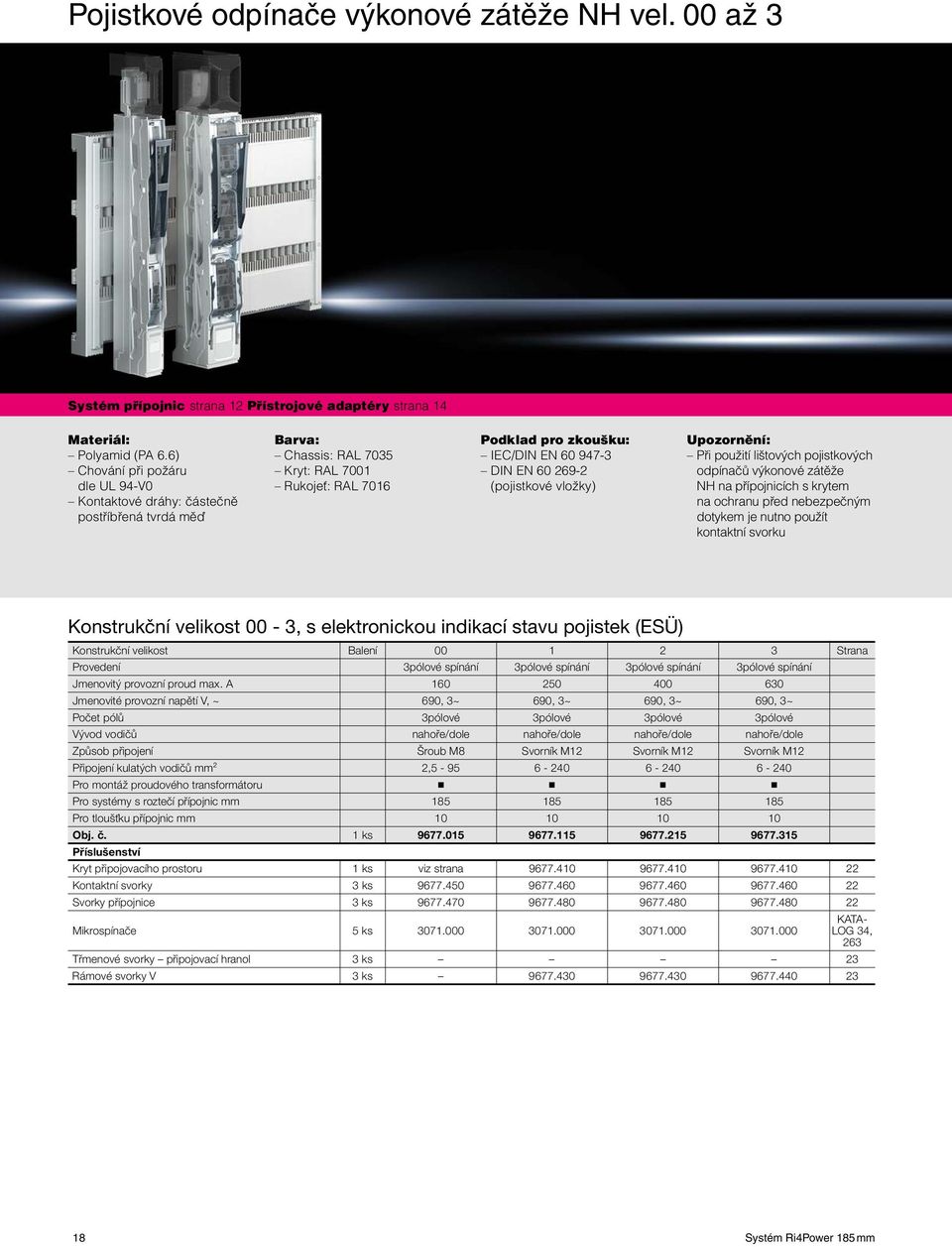

18 Pojistkové odpínače výkonové zátěže NH vel. 00 až 3 Systém přípojnic strana 12 Přístrojové adaptéry strana 14 Polyamid (PA 6.6) Chování při požáru dle UL 94-V0 Kontaktové dráhy: částečně postříbřená tvrdá měď Barva: Chassis: RAL 7035 Kryt: RAL 7001 Rukojeť: RAL 7016 Podklad pro zkoušku: IEC/DIN EN DIN EN (pojistkové vložky) Upozornění: Při použití lištových pojistkových odpínačů výkonové zátěže NH na přípojnicích s krytem na ochranu před nebezpečným dotykem je nutno použít kontaktní svorku Konstrukční velikost 00-3, s elektronickou indikací stavu pojistek (ESÜ) Konstrukční velikost Balení Strana Provedení 3pólové spínání 3pólové spínání 3pólové spínání 3pólové spínání Jmenovitý provozní proud max. A Jmenovité provozní napětí V, ~ 690, 3~ 690, 3~ 690, 3~ 690, 3~ Počet pólů 3pólové 3pólové 3pólové 3pólové Vývod vodičů nahoře/dole nahoře/dole nahoře/dole nahoře/dole Způsob připojení Šroub M8 Svorník M12 Svorník M12 Svorník M12 Připojení kulatých vodičů mm² 2, Pro montáž proudového transformátoru Pro systémy s roztečí přípojnic mm Pro tloušťku přípojnic mm Obj. č. 1 ks Příslušenství Kryt připojovacího prostoru 1 ks viz strana Kontaktní svorky 3 ks Svorky přípojnice 3 ks Mikrospínače 5 ks Třmenové svorky připojovací hranol 3 ks 23 Rámové svorky V 3 ks KATA- LOG 34,

19 Příslušenství pro držáky přípojnic/přípojnice Upevnění Systémové systému upevnění pro přípojnicový systém 185 mm K upevnění systémů přípojnic s roztečí 185 mm ve skříňových rozváděčích TS/SE. Ocelový plech Povrch: Pozinkovaný Rozsah dodávky: 2 upevnění systému (vlevo/vpravo) 2 montážní chassis Včetně upevňovacích šroubů Je třeba ještě přiobjednat: TS systémové chassis 17 x 73 mm pro hloubku skříně 500 mm, pro hloubku skříně 600 mm, pro hloubku skříně 800 mm Viz KATALOG 34, strana 606 Pro šířku skříně mm Balení Obj. č. 1 sada Specifický rozsah dodávky dle obj. čísel Upevnění Systémové systému upevnění (středové) Spojky přípojnic Pro spojování pravoúhlých přípojnic bez vrtání. E-Cu Povrch: Pozinkovaný Upozornění: Při použití přípojnice 100 x 10 mm je nutno použít 1 ks a 1ks Pro přípojnice mm Balení Potřebné množství na přípojnici Šířka 40 mm Šířka 60 mm 40 x x x x x 10 2 Obj. č. 1 ks Příslušenství: Kryt na ochranu před nebezpečným dotykem , viz strana 20 19

20 Příslušenství ochrana před nebezpečným dotykem Koncové á zakrytí pro držák přípojnic Pro ochranu přípojnicového systému před nebezpečným dotykem na levé a pravé straně. Upevnění se provádí na držáku přípojnic. Polyamid (PA 6.6) Chování při požáru dle UL 94-V0 Barva: RAL 7035 Rozsah dodávky: 1 koncový kryt, levý 1 koncový kryt, pravý Vhodné pro obj. č. Balení Obj. č ks Kryt na ochranu před nebezpečným dotykem pro systém přípojnic Pro ochranu přípojnicového systému před nebezpečným dotykem na zadní a přední straně. Vhodný pro skříně TS/SE. Spodní krycí profil: Polyfenylenéter (PPFE) Uzavírací profil: Polyfenylenéter (PPFE) Krycí profil: Polyamid (PA 6.6) Středový kryt: Polyamid (PA 6.6) Barva: RAL 7035 Rozsah dodávky: Krycí profil, s drážkou, šířka 50 mm Krycí profily, s drážkou, šířka 100 mm Spodní krycí profily Uzavírací profily Pro šířku skříně mm Balení Obj. č. 1 ks Specifický rozsah dodávky dle obj. čísel Středový kryt pro držák přípojnic Kryt na ochranu před nebezpečným dotykem pro skříňový spoj (s nebo bez spojek přípojnic) Pro přední a zadní ochranu spoje mezi skříněmi s nebo bez spojek přípojnic před nebezpečným dotykem. Spodní krycí profil: Polyfenylenéter (PPFE) Uzavírací profil: Polyfenylenéter (PPFE) Krycí profil: Polyamid (PA 6.6) Středový kryt: Polyamid (PA 6.6) Barva: RAL 7035 Rozsah dodávky: 3 spodní krycí profily 1 kryt (čelní) 3 uzavírací profily 2 středové kryty pro držák přípojnice Vhodné pro obj. č. Balení Obj. č ks

21 Příslušenství pro přístrojové adaptéry Propojovací sada pro přístrojové adaptéry Předpřipravená Předpřipravené propojovací sady sada pro běžné výkonové jističe (MCCB). K elektrickému propojení mezi jističem a přístrojovým adaptérem (3pólové). E-Cu Rozsah dodávky: Včetně upevňovacího materiálu Vhodné pro obj. č. Pro spínací přístroje Výrobce (typ) Balení ABB (T max T7-800 A/1000 A) Schneider Electric (NS A/ 1000 A) Eaton (NZM4-800 A/1000 A) Siemens (VL1250/ 3VL A) ABB (T max T A/1600 A) Schneider Electric (NS A/ 1600 A) Eaton (NZM A/1600 A) Siemens (VL1250/3VL A, VL1600/ 3VL A) Obj. č. 1 ks Kryt na ochranu před nebezpečným dotykem pro přístrojové adaptéry Pro čelní zakrytí propojovací sady. Volitelně lze kryt použít i pro kabelovou přípojku spínače. Krytky umožňují uzavření obnažených kabelových vstupů a zajistit ochranu před nebezpečným dotykem. Polyamid (PA 6.6) Rozsah dodávky: Včetně krytek Vhodné pro obj. č. Balení Obj. č ks

22 Příslušenství pro pojistkové odpínače výkonové zátěže NH Kryt připojovacího prostoru pro pojistkové odpínače výkonové zátěže NH Kryt připojovacího prostoru s možností kaskádování k zajištění ochrany proti nebezpečnému dotyku v oblasti kabelové přípojky při použití kabelových ok s dlouhými nalisovanými objímkami. Polykarbonát Chování při požáru dle UL 94-V0 Upozornění: Při použití pojistkových odpínačů výkonové zátěže NH s vývodem vedení nahoře je nezbytně nutné použít kryt připojovacího prostoru Pro pojistkový odpínač výkonové zátěže (konstrukční velikost) Vhodné pro obj. č. Balení /2/ / / / / / / Vývod vodičů dole nahoře nahoře/dole Obj. č. 1 ks Kontaktní svorky pro pojistkové odpínače výkonové zátěže NH k montáži pojistkových odpínačů výkonové zátěže NH na systémy přípojnic s roztečí 185 mm bez vrtání. Ocelový plech E-Cu Povrch: Ocelový plech: pozinkovaný E-Cu: pozinkovaná Upozornění: Použití je možné jen na systému přípojnic s krytem na ochranu před nebezpečným dotykem (krycí profil, drážkovaný) Pro pojistkový odpínač výkonové výkonové zátěže (konstrukční velikost) Vhodné pro obj. č. Balení /2/ / / / / / / Obj. č. 3 ks Svorky přípojnice pro pojistkové odpínače výkonové zátěže NH K montáži pojistkových odpínačů výkonové zátěže NH na systémy přípojnic s roztečí 185 mm bez vrtání. Ocelový plech Povrch: Pozinkovaný Upozornění: Použití je možné jen na systému přípojnic bez krytu na ochranu před nebezpečným dotykem (krycí profil, drážkovaný) Pro pojistkový odpínač výkonové zátěže (konstrukční velikost) Vhodné pro obj. č. Balení /2/ / / / / / / Obj. č. 3 ks

23 Třmenové svorky připojovací hranol pro pojistkové odpínače výkonové zátěže NH K přímému připojení kulatých vodičů. Mosaz Povrch: Pozinkovaný Pro pojistkový odpínač výkonové zátěže (konstrukční velikost) Balení 00 Vhodné pro obj. č Připojení kulatých vodičů mm Obj. č. 3 ks Příslušenství pro pojistkové odpínače výkonové zátěže NH Rámové svorky V pro pojistkové odpínače výkonové zátěže NH K přímému připojení kulatých vodičů. Mosaz Povrch: Pozinkovaný Pro pojistkový odpínač výkonové zátěže (konstrukční velikost) Vhodné pro obj. č. Balení 1/ / / / / Připojení kulatých vodičů mm Obj. č. 3 ks
