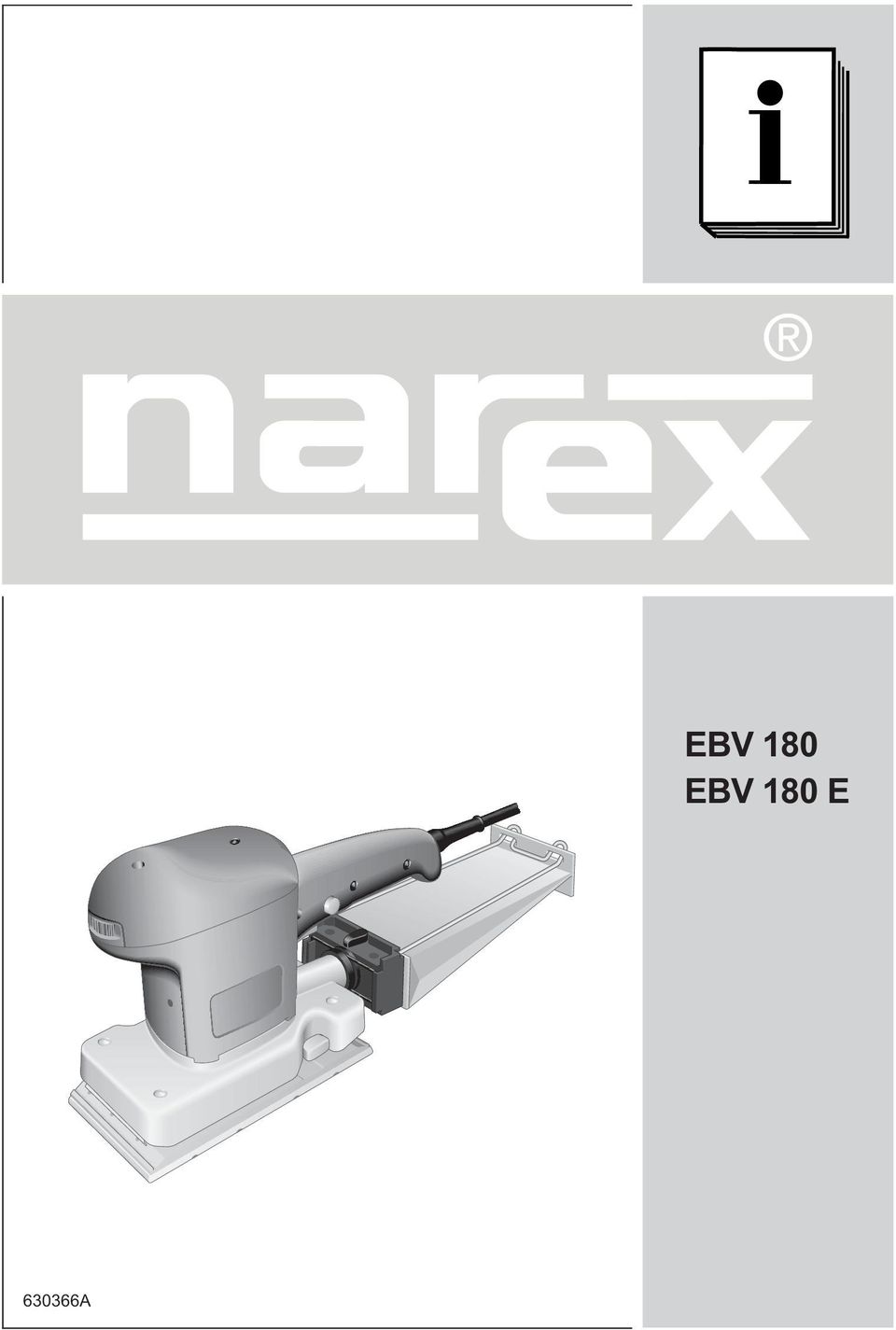

630366A EBV 180 EBV 180 E

Transkript

1 630366A EBV 180 EBV 180 E

2

3 Technická data CZ Vibraèní bruska EBV 180 EBV 180 E Pøíkon 280 W 280 W Otáèky min min 1 Pracovní zdvihy min min 1 Brusný zdvih 2,4 mm 2,4 mm Brusná deska mm mm Tøída ochrany II / II / Hmotnost 2,1 kg 2,2 kg Pøedepsané použití Brusky EBV 180 a EBV 180 E jsou urèeny k broušení døeva, plastù, spojovacích materiálù, barev/lakù, tmelù, a podobných materiálù. Vznikají-li pøi broušení urèitých materiálù výbušné nebo samovznìtlivé prachy, pak je bezpodmíneènì nutné dodržovat bezpeènostní pokyny výrobce tìchto materiálù. Z hlediska elektrické bezpeènosti nejsou brusky vhodné pro broušení za mokra. Za škody a úrazy zpùsobené pøi používání ne k urèenému úèelu ruèí uživatel. Bezpeènostní pokyny Bezpeèná práce s náøadím je možná pouze pokud si dùkladnì proètete tento návod k používání a pøesnì dodržíte zde uvedené pokyny. q Dodržujte bezpeènostní pokyny, které jsou souèástí dodávky každého stroje. q Stroj se nesmí používat v prostorech vlhkých, mokrých, venku za deštì, mlhy, snìžení a v prostøedí s nebezpeèím výbuchu. q Pøed každým použitím náøadí zkontrolujte pohyblivý pøívod a vidlici. Závady nechte odstranit v odborném servisu. q Mimo budovy používejte výhradnì schválené prodlužovací kabely a kabelové spojky. q Prach, který vzniká pøi práci je zdraví škodlivý, pøi práci používejte odsávání a respirátor. q Nesmí se brousit azbestové materiály. q Používejte brousící prostøedky doporuèené výrobcem. q Pohyblivý pøívod veïte vždy od náøadí dozadu. q Vidlici pohyblivého pøívodu zasuòte do zásuvky pouze tehdy, je-li bruska vypnutá. q S bruskou nesmí pracovat osoby mladší 16-ti let. Elektrické pøipojení a uvedení do provozu Zkontrolujte, zda údaje na výrobním štítku souhlasí se skuteèným napìtím zdroje proudu. Náøadí urèené pro 230 V se smí pøipojit i na 220 V/240 V. Bruska se uvede do chodu stisknutím spínaèe (1.1). Trvalý chod se zajistí stisknutím aretaèního tlaèítka (obr. 1.2). Opìtovným stisknutím spínaèe se aretace opìt uvolní. Elektronika (EBV 180 E) Pro opracování rozdílných povrchù je výhodné rychlost broušení pøizpùsobit pøíslušnému materiálu. Èísla na regulátoru otáèek (obr. 2.1) odpovídají v pøibližnì následujících hodnotách volnobìhu: zdvihù/min zdvihù/min zdvihù/min zdvihù/min zdvihù/min zdvihù/min Odsávání prachu Turbofiltr Brusný prach se odsává pøes odsávací kanály pøímo v místì odìru. Klesá-li výkon odsávání, doporuèujeme vymìnit turbofiltr (obr. 1.5). Aby pøi vypnutí nebo pøi pøepravì neunikal prach z turbofiltru odsávacími kanály do okolí, je na pøední èásti turbofiltru umístìna uzavírací klapka (obr. 1.4, otevøená, zavøená). Pøed uvedením do provozu je nutné dbát na to, aby byla tato klapka otevøená. Odsávací zaøízení Pøi delším opracování døeva nebo pøi prùmyslovém použití materiálù, u kterých vznikají prachy ohrožující zdraví, je nutné náøadí pøipojit k vhodnému odsávacímu zaøízení (vysavaèi NAREX/PROTOOL). Povolte knoflík (1.3) a sejmìte kazetu turbofiltru (1.6). Hadici ( 27 mm) vysavaèe nasuòte na hrdlo odsávání (1.7). 4

4 Brusný prostøedek Brusný prostøedek s potahem FastFix K úèinnému odsávání prachu jsou urèeny dìrované brusné prostøedky zrnitosti mezi P40 a P400. Objednací èíslo prosím èerpejte z pøíslušných podkladù prospektù. Na brousících deskách s potahem FastFix lze pøipevnit brusné prostøedky jako napø. brusné papíry s potahem FastFix a brusná rouna. Brusné prostøedky se jednoduše pøitlaèí na brousící desku a podle potøeby se opìt stáhnou. Používejte pouze brousící desky s nepoškozeným pøilnavým potahem. Kontrolujte, zda potah nezpùsobil poškození v dùsledku neodborného použití (napø. zatavení). Brusný papír k upnutí Otevøete upínací pøípravek stlaèením páèky (obr. 2.2). Brusný papír zasuòte až na doraz a spustìte páèku. Brusný papír položte na brousící desku, natáhnìte smìrem dopøedu a stlaèením páèky upnìte na pøední stranì. Nedìrovaný brusný papír lze dìrovat pomocí dìrovacího pøípravku. Použití Poloha Electronic Práce broušení broušení s max. otìrem - odbroušení starých barev - broušení døeva a pøekližky pøed lakováním - mezibrus laku na plochách - oèištìní ploch od rzi pomocí brusného rouna - nabroušení V 2 A oceli / plechu pomocí brusného rouna broušení tence naneseného pøedchozího laku - broušení døeva pomocí brusného rouna - ulamování hran na døevìných èástech - hlazení základovaných døevìných ploch broušení hran z plného døeva a pøekližky - mezibrus laku na hranách - oèištìní od rzi na hranách pomocí brusného rouna - nabroušení oken z pøírodního døeva pomocí brusného rouna - vyhlazení døevìných povrchù pøed moøením pomocí brusného rouna - leštìní moøených ploch pomocí brusného rouna - leštìní nebo oddìlení pøebyteèné vápenné pasty pomocí brusného rouna mezibrus laku na moøených plochách Údržba a ošetøování q Pøed všemi údržbáøskými pracemi na stroji vždy vytáhnout sí ovou zástrèku ze zásuvky! q K zajištìní cirkulace vzduchu se musí otvory chladicího vzduchu ve skøíni motoru vždy udržovat volné a èisté. q Stroj je vybaven samoodpojitelnými kartáèi. Jsou-li kartáèe opotøebovány, probìhne automatické pøerušení proudu a stroj se zastaví. Všechny údržbáøské a opravárenské práce, které si vyžadují otevøení skøínì motoru smí být provádìny pouze autorizovanou servisní dílnou. Skladování Zabalené stroje lze skladovat v suchém skladu bez vytápìní, kde teplota neklesne pod 5 C. Nezabalené stroje lze skladovat pouze v suchém skladu, kde teplota neklesne pod +5 C, kde je zabránìno náhlým zmìnám teploty. Servis Opravy v záruèní a pozáruèní dobì provádí servisní støediska uvedená v pøehledu. Recyklovatelnost Stroj, jeho pøíslušenství a obaly odevzdejte po ukonèení jejich použitelnosti do sbìru k opìtovnému využití materiálù. Symboly v návodu a na stroji Záruka Nepatøí do komunálního odpadu Dvojitá izolace Pro naše stroje poskytujeme záruku na materiální nebo výrobní vady podle zákonných ustanovení dané zemì, minimálnì však 12 mìsícù. Ve státech Evropské unie je záruèní doba 24 mìsícù pøi výhradnì soukromém používání (prokázáno fakturou nebo dodacím listem). Škody vyplývající z pøirozeného opotøebení, pøetìžování, nesprávného zacházení, resp. škody zavinìné uživatelem nebo zpùsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly pøi nákupu známy, jsou ze záruky vylouèeny. Reklamace mohou být uznány pouze tehdy, pokud bude stroj v nerozebraném stavu 5

5 zaslán zpìt dodavateli nebo autorizovanému servisnímu støedisku NAREX. Dobøe si uschovejte návod k obsluze, bezpeènostní pokyny, seznam náhradních dílù a doklad o koupi. Jinak platí vždy dané aktuální záruèní podmínky výrobce. Poznámka Vzhledem k neustálému výzkumu a vývoji jsou zmìny zde uvádìných technických údajù vyhrazeny. Hluènost a vibrace Hodnoty byly namìøeny v souladu s EN Vážená hladina akustického tlaku èiní normálnì 76 db (A). Používejte ochranné prostøedky proti hluku. Vážená hodnota vibrací pùsobící na ruce a paže 5 m/s 2. Prohlášení o shodnosti provedení Prohlašujeme v plné naší zodpovìdnosti, že tento výrobek je v souladu s následujícími harmonizovanými normami anebo normativními dokumenty: ÈSN EN , ÈSN EN , ÈSN EN , ÈSN EN , ÈS EN , ÈSN EN a naøízením vlády 18/2003 Sb., 24/2003 Sb. Antonín Pomeisl Jednatel spoleènosti NAREX s.r.o. Chelèického Èeská Lípa 6

6 Narex s.r.o. Chelèického Èeská Lípa
