Tydenní programovatelný bezdrátový termostat pro ovládání vytápění

Transkript

1 Tydenní programovatelný bezdrátový termostat pro ovládání vytápění - 1 -

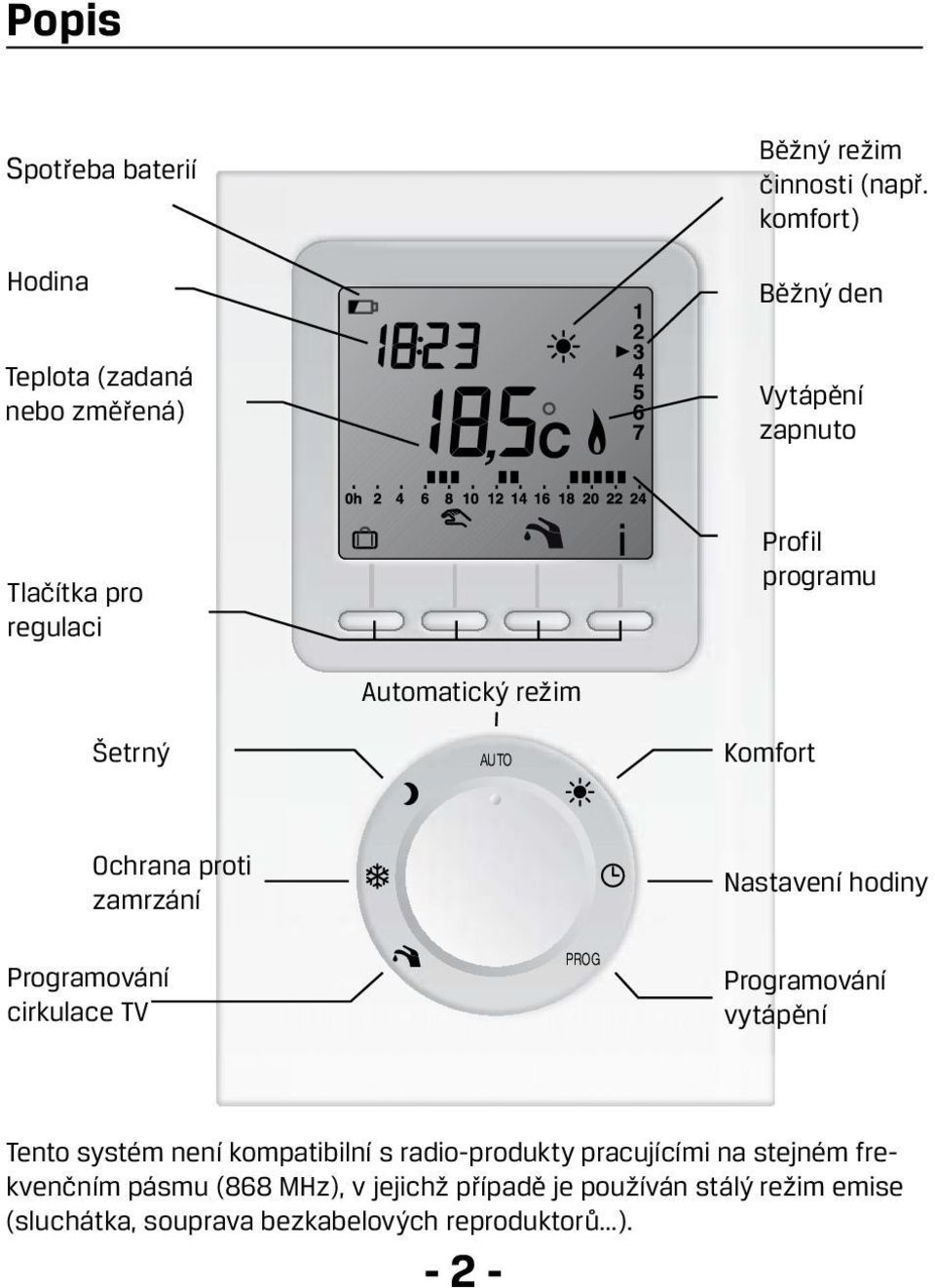

2 Popis Spotřeba baterií Hodina Běžný režim činnosti (např. komfort) Běžný den Teplota (zadaná nebo změřená) Vytápění zapnuto Tlačítka pro regulaci Profil programu Šetrný Automatický režim AUTO Komfort Ochrana proti zamrzání Nastavení hodiny Programování cirkulace TV PROG Programování vytápění Tento systém není kompatibilní s radio-produkty pracujícími na stejném frekvenčním pásmu (868 MHz), v jejichž případě je používán stálý režim emise (sluchátka, souprava bezkabelových reproduktorů...)

3 Obsah Popis... 2 Obsah... 3 Umístění... 4 Upevnění... 5 Popis a umístění přijímače... 6 Upevnění přijímače...7 Připojení přijímače... 8 Uvedení do provozu... 9 Návrat k původním nastavením...14 Nastavení hodiny...15 Nastavení (zadané) teploty...15 Programování vytápění...16 Programování cirkulace TV...17 Automatický režim...18 Ovládání cirkulace TV...19 Režim nepřítomnost...20 Manuální režim...21 Výměna baterií...22 Parametry

4 Umístění Pro správnou funkci musí termostat provádět měření teploty okolí, které je pro byt nejreprezentativnější. Protože sonda určená k měření teploty je umístěna v krytu vysílače je nutno jej umístit: - v hlavní místnosti (např. obytný pokoj/jídelna) nebo v prostřední části bytu, - připevnit ke stěně, postavit na poličce nebo na snadno přístupném nábytku ve výšce 1,50 m, - ve větší vzdálenosti od zdrojů tepla (komín, místo dopadu slunečních paprsků) a od průvanů (okno, dveře). POZOR: Termostat nelze umísťovat na vnější stěně budovy se kterou sousedí nevytápěná místnost (např. garáž...). Upevněný na stěně Výška asi 1,50 m Umístěný na nábytku Minimálně 20 cm - 4 -

5 PROG AUTO PROG Upevnění Zvednout víčko pomoci šroubováku. Pomoci šroubováku vyjmout baterie umístěné v sadě (montáž na stěnu) nebo vyjmout výčnělek chránící baterie (montáž na podstavec). AUTO Montáž na stěnu Namontovat termostat pomoci šroubů a hmoždinek (, vzdálenost osy 60 mm). Instalovat baterie, pamatovat na správnou polohu pólů (směr). Montáž na podstavec 2 S použitím podstavce, který je součástí sady lze postavit vysílač na nábytek (viz kapitola Umístění)

6 Popis a umístění přijímače Radio sada k programování vytápění a cirkulace TV sestává z vysílače radiotermostatu a (dvoukanálového) přijímače. Anténa 1 2 Kontrolka zóna 1 Kontrolka zóna 2 Tlačítka RF 650 Elektro-kabel Přijímač může ovládat dvě zařízení (elektro-ventily). Přijímač musí být umístěn v okolí zařízení, která ovládají vytápění a teplou užitkovou vodu (elektro ventily). Aby nedocházelo k rušení radio přenosu, nesmí být na anténě žádný kovový prvek (vodiče, kovová přepážka,...)

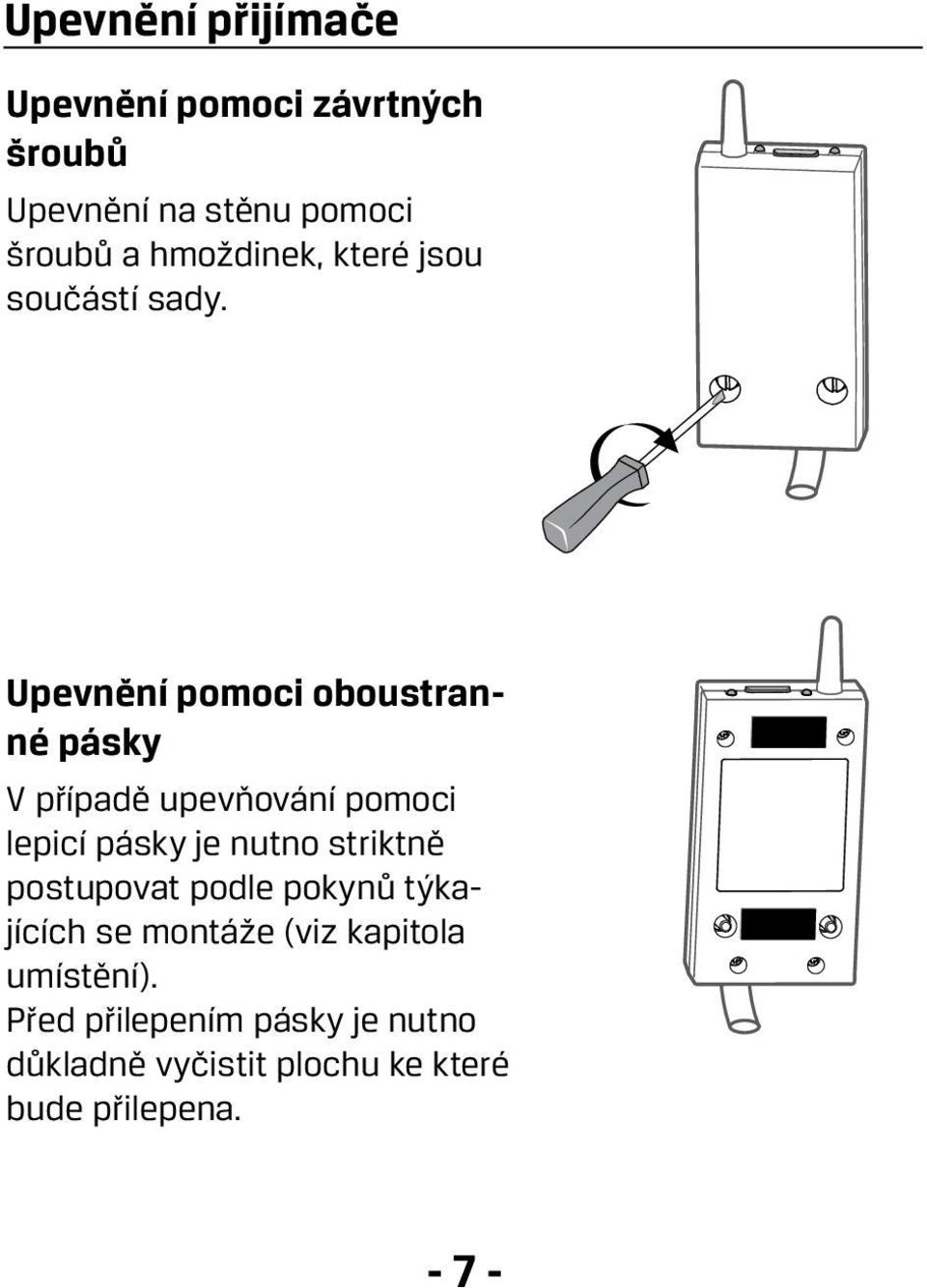

7 Upevnění přijímače Upevnění pomoci závrtných šroubů Upevnění na stěnu pomoci šroubů a hmoždinek, které jsou součástí sady. Upevnění pomoci oboustranné pásky V případě upevňování pomoci lepicí pásky je nutno striktně postupovat podle pokynů týkajících se montáže (viz kapitola umístění). Před přilepením pásky je nutno důkladně vyčistit plochu ke které bude přilepena

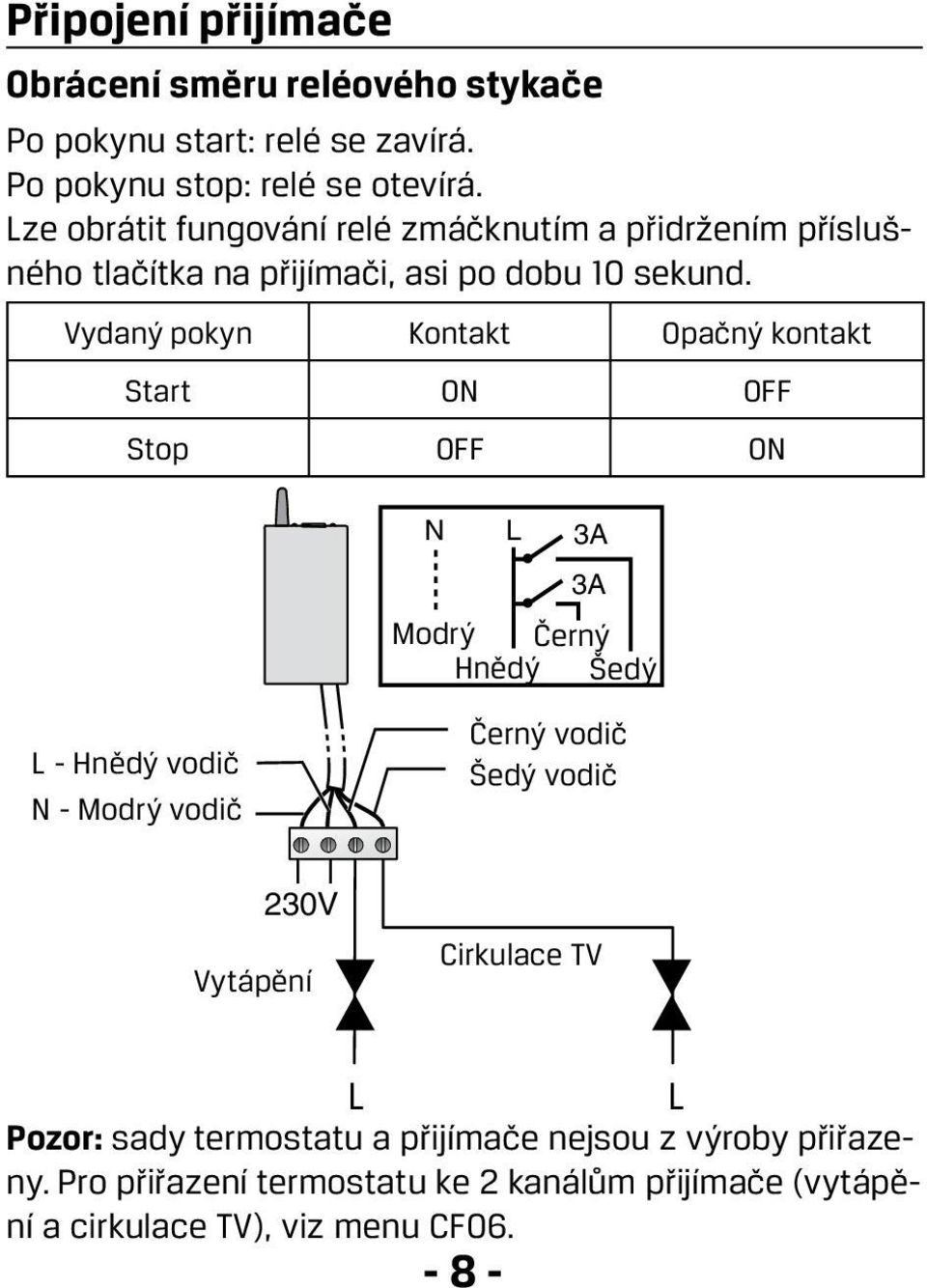

8 Připojení přijímače Obrácení směru reléového stykače Po pokynu start: relé se zavírá. Po pokynu stop: relé se otevírá. Lze obrátit fungování relé zmáčknutím a přidržením příslušného tlačítka na přijímači, asi po dobu 10 sekund. Vydaný pokyn Kontakt Opačný kontakt Start ON OFF Stop OFF ON L - Hnědý vodič N - Modrý vodič N L 3A 3A Modrý Černý Hnědý Šedý Černý vodič Šedý vodič 230V Vytápění Cirkulace TV L N N Pozor: sady termostatu a přijímače nejsou z výroby přiřazeny. Pro přiřazení termostatu ke 2 kanálům přijímače (vytápění a cirkulace TV), viz menu CF L

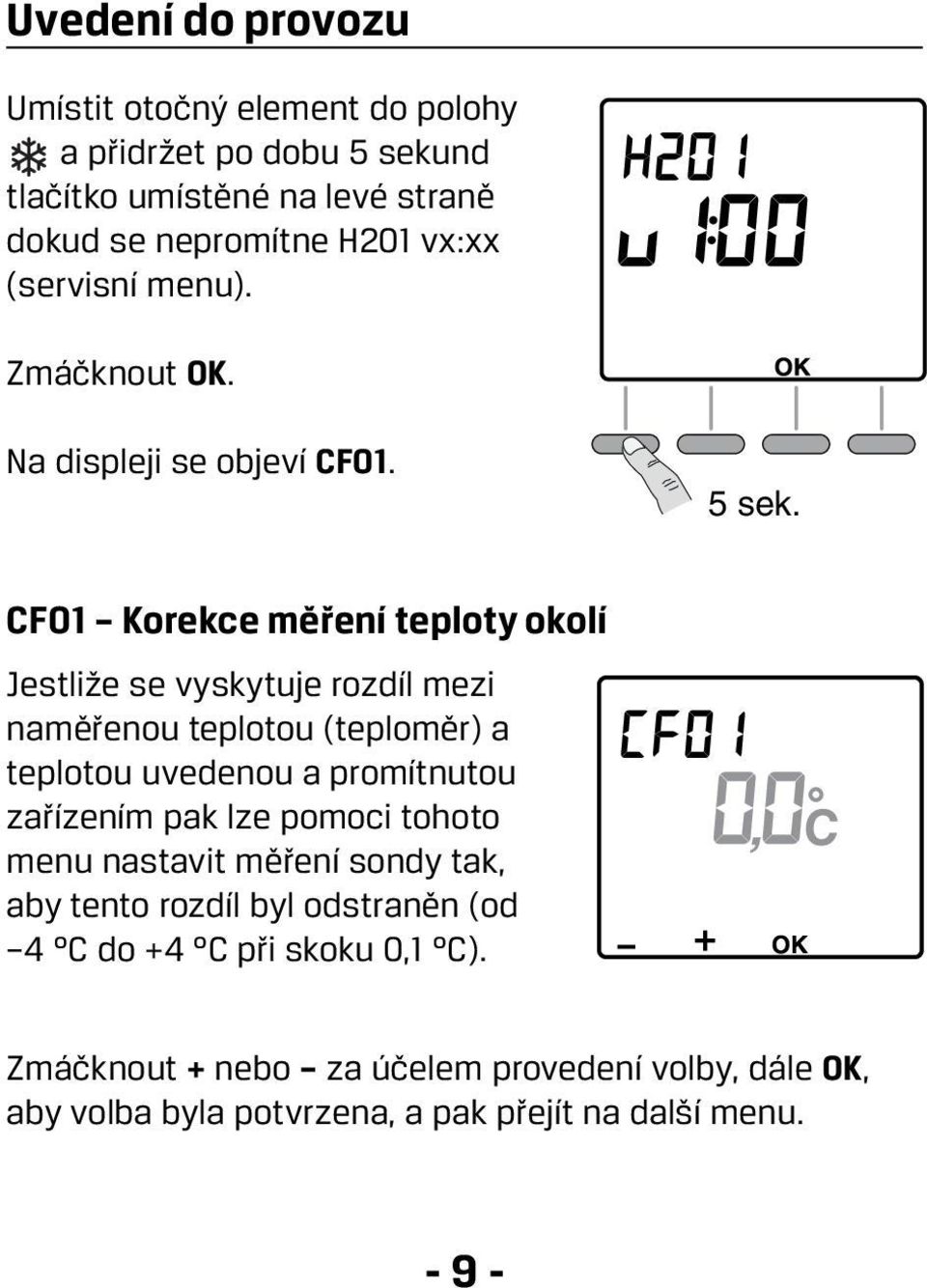

9 Uvedení do provozu Umístit otočný element do polohy a přidržet po dobu 5 sekund tlačítko umístěné na levé straně dokud se nepromítne H201 vx:xx (servisní menu). Zmáčknout OK. Na displeji se objeví CF01. 5 sek. CF01 Korekce měření teploty okolí Jestliže se vyskytuje rozdíl mezi naměřenou teplotou (teploměr) a teplotou uvedenou a promítnutou zařízením pak lze pomoci tohoto menu nastavit měření sondy tak, aby tento rozdíl byl odstraněn (od 4 C do +4 C při skoku 0,1 C). Zmáčknout + nebo za účelem provedení volby, dále OK, aby volba byla potvrzena, a pak přejít na další menu

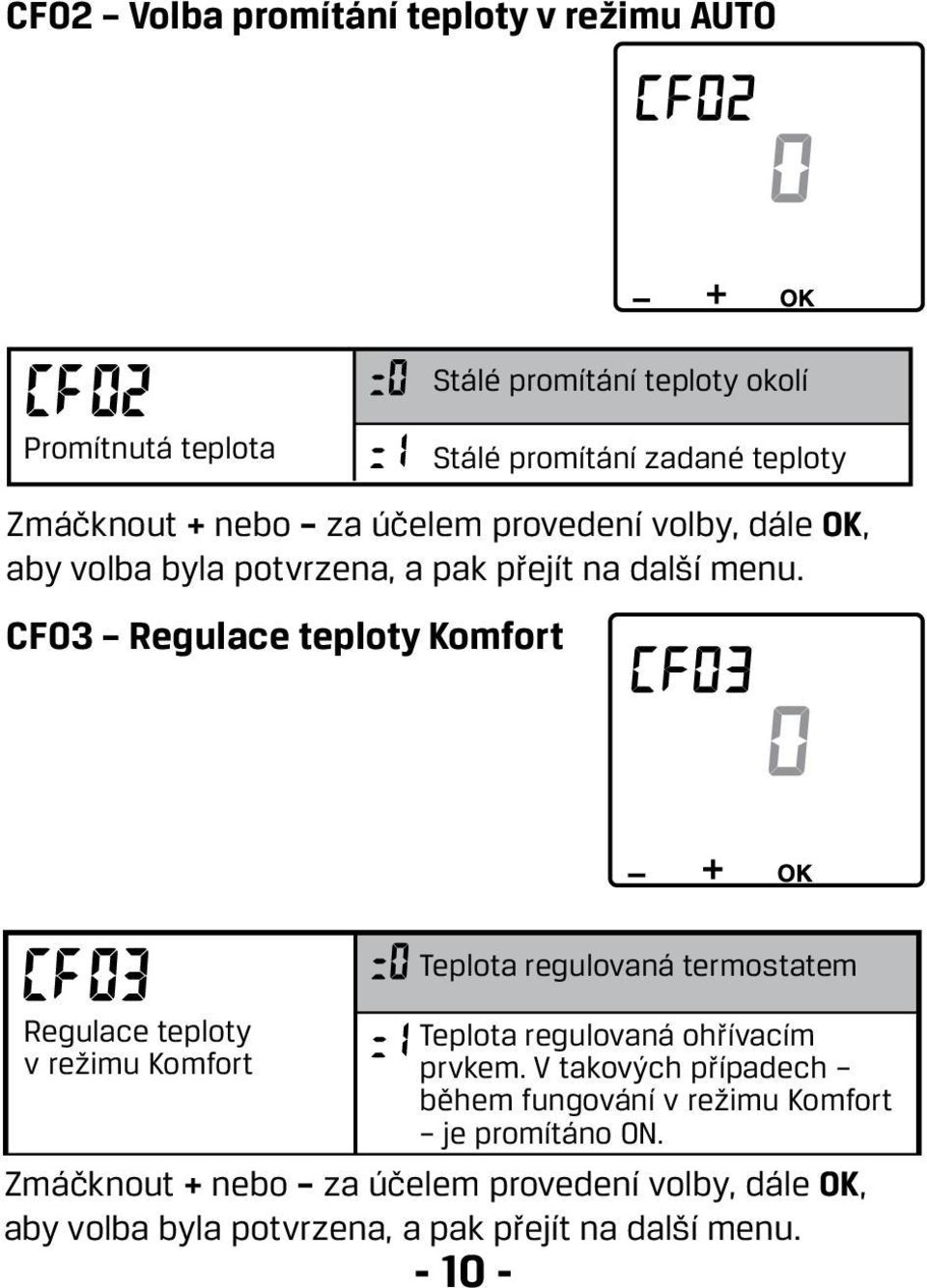

10 CF02 Volba promítání teploty v režimu AUTO Promítnutá teplota Stálé promítání teploty okolí Stálé promítání zadané teploty Zmáčknout + nebo za účelem provedení volby, dále OK, aby volba byla potvrzena, a pak přejít na další menu. CF03 Regulace teploty Komfort Regulace teploty v režimu Komfort Teplota regulovaná termostatem Teplota regulovaná ohřívacím prvkem. V takových případech během fungování v režimu Komfort je promítáno ON. Zmáčknout + nebo za účelem provedení volby, dále OK, aby volba byla potvrzena, a pak přejít na další menu

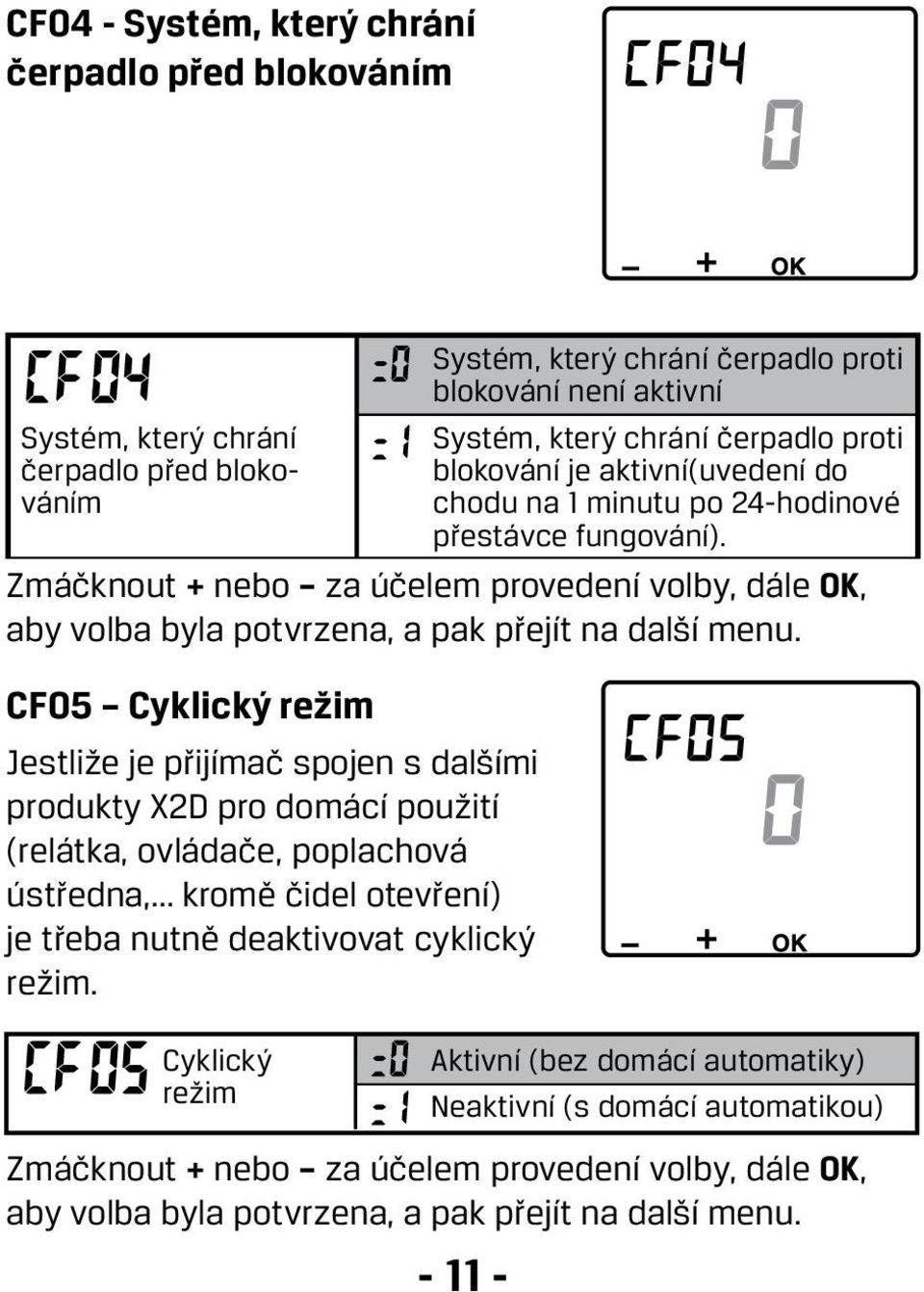

11 CF04 - Systém, který chrání čerpadlo před blokováním Systém, který chrání čerpadlo před blokováním Systém, který chrání čerpadlo proti blokování není aktivní Systém, který chrání čerpadlo proti blokování je aktivní(uvedení do chodu na 1 minutu po 24-hodinové přestávce fungování). Zmáčknout + nebo za účelem provedení volby, dále OK, aby volba byla potvrzena, a pak přejít na další menu. CF05 Cyklický režim Jestliže je přijímač spojen s dalšími produkty X2D pro domácí použití (relátka, ovládače, poplachová ústředna,... kromě čidel otevření) je třeba nutně deaktivovat cyklický režim. Cyklický režim Aktivní (bez domácí automatiky) Neaktivní (s domácí automatikou) Zmáčknout + nebo za účelem provedení volby, dále OK, aby volba byla potvrzena, a pak přejít na další menu

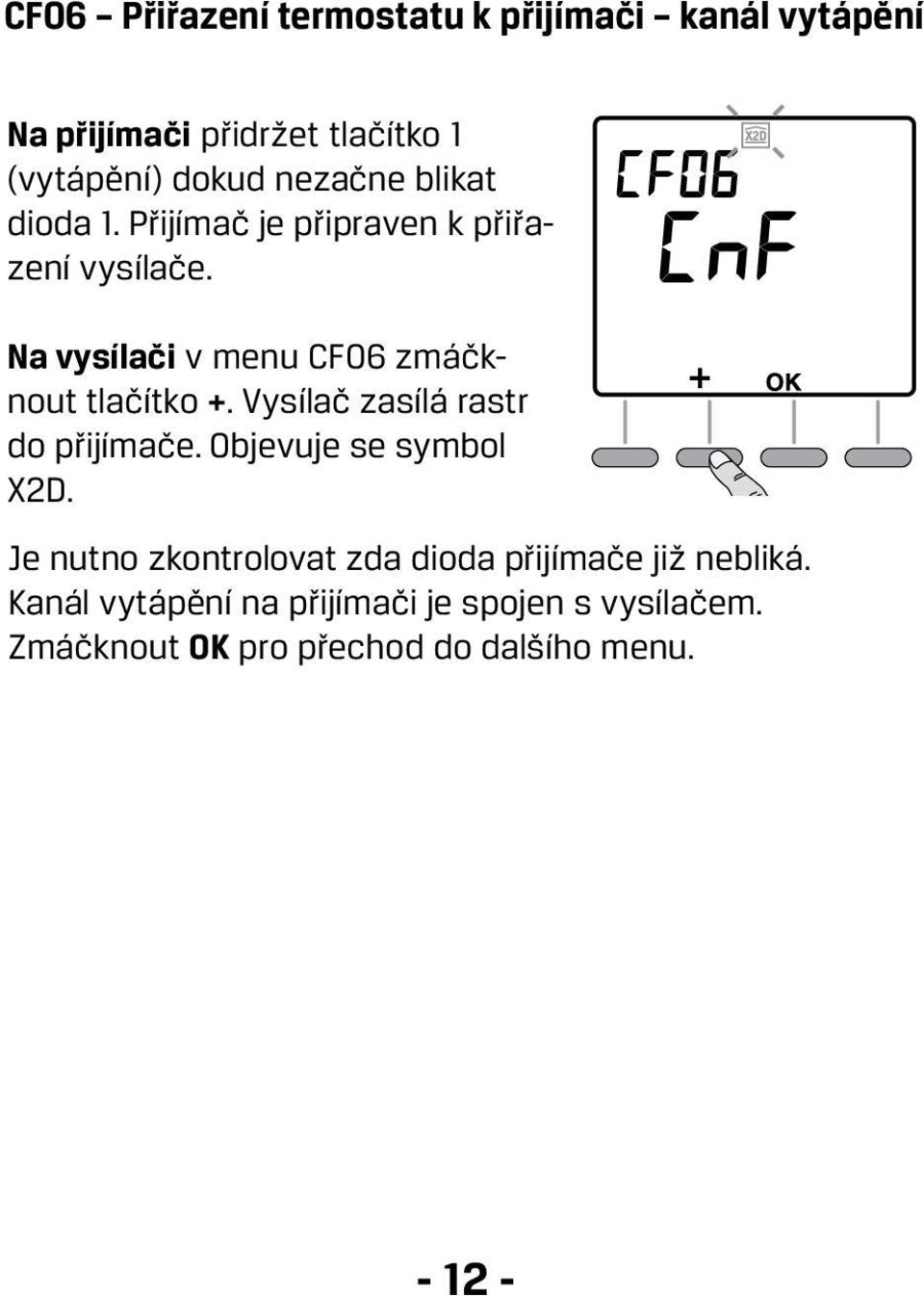

12 CF06 Přiřazení termostatu k přijímači kanál vytápění Na přijímači přidržet tlačítko 1 (vytápění) dokud nezačne blikat dioda 1. Přijímač je připraven k přiřazení vysílače. Na vysílači v menu CF06 zmáčknout tlačítko +. Vysílač zasílá rastr do přijímače. Objevuje se symbol X2D. Je nutno zkontrolovat zda dioda přijímače již nebliká. Kanál vytápění na přijímači je spojen s vysílačem. Zmáčknout OK pro přechod do dalšího menu

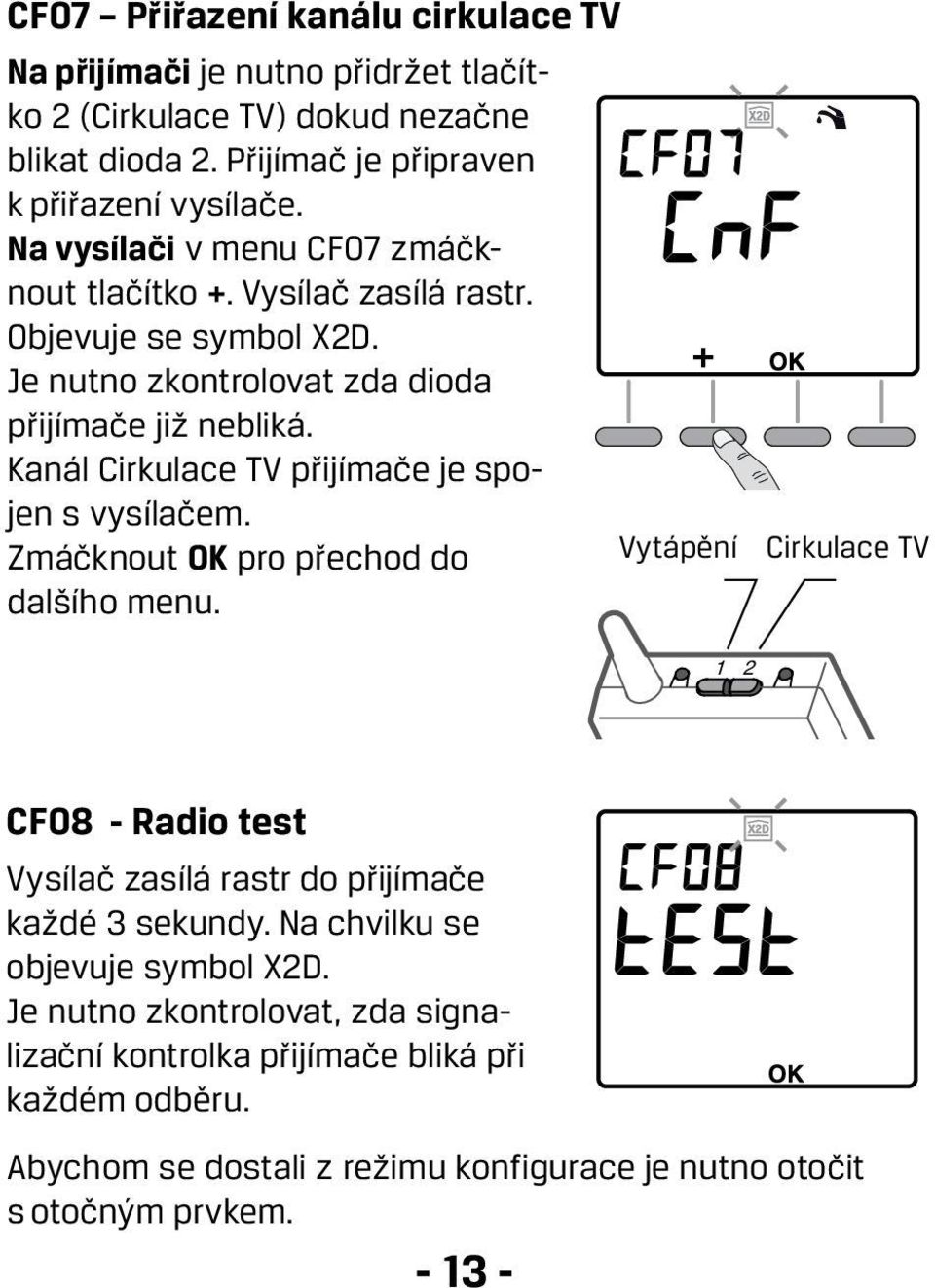

13 CF07 Přiřazení kanálu cirkulace TV Na přijímači je nutno přidržet tlačítko 2 (Cirkulace TV) dokud nezačne blikat dioda 2. Přijímač je připraven k přiřazení vysílače. Na vysílači v menu CF07 zmáčknout tlačítko +. Vysílač zasílá rastr. Objevuje se symbol X2D. Je nutno zkontrolovat zda dioda přijímače již nebliká. Kanál Cirkulace TV přijímače je spojen s vysílačem. Zmáčknout OK pro přechod do Vytápění dalšího menu. Cirkulace TV 1 2 CF08 - Radio test Vysílač zasílá rastr do přijímače každé 3 sekundy. Na chvilku se objevuje symbol X2D. Je nutno zkontrolovat, zda signalizační kontrolka přijímače bliká při každém odběru. Abychom se dostali z režimu konfigurace je nutno otočit s otočným prvkem

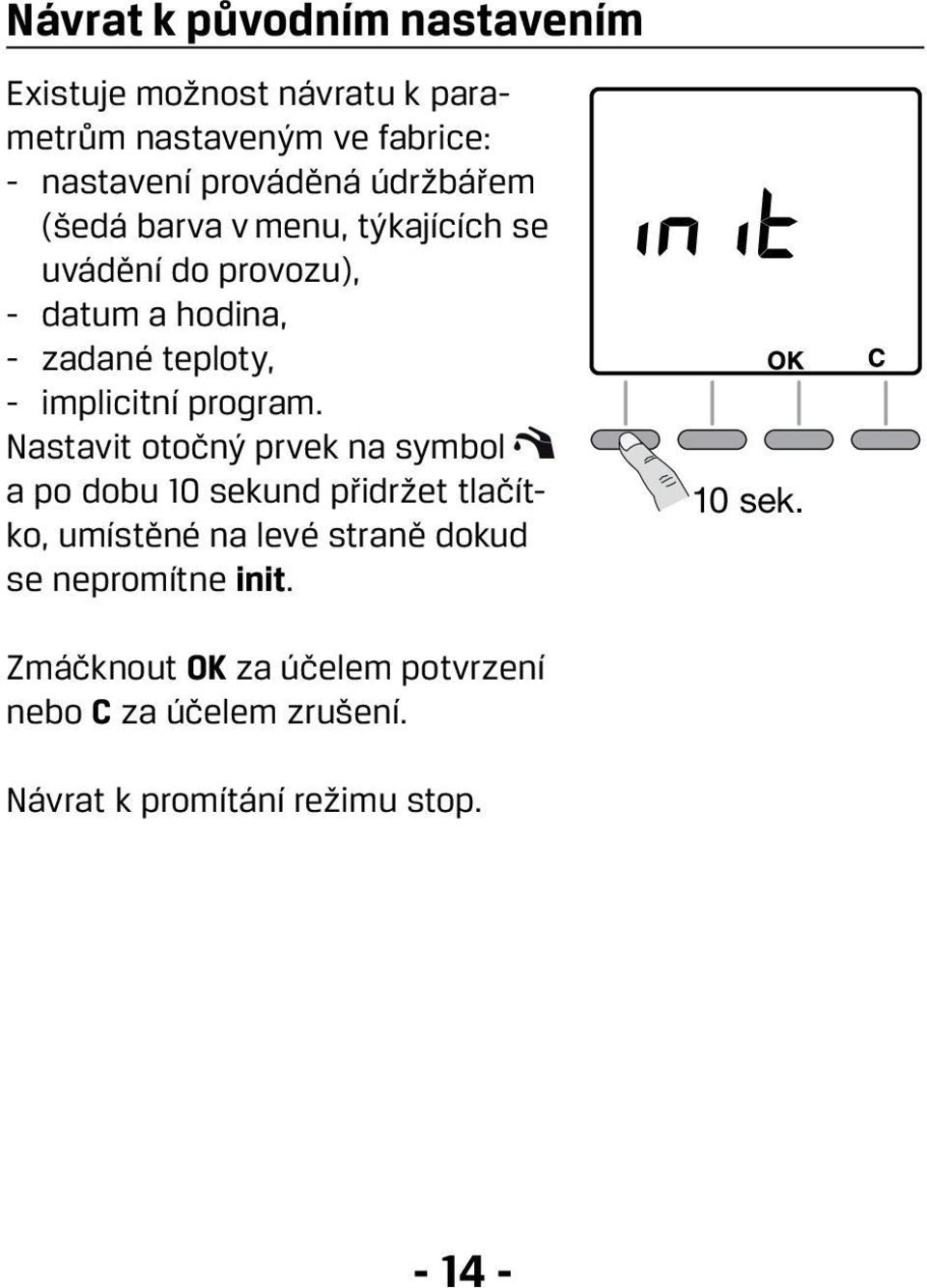

14 Návrat k původním nastavením Existuje možnost návratu k parametrům nastaveným ve fabrice: - nastavení prováděná údržbářem (šedá barva v menu, týkajících se uvádění do provozu), - datum a hodina, - zadané teploty, - implicitní program. Nastavit otočný prvek na symbol a po dobu 10 sekund přidržet tlačítko, umístěné na levé straně dokud se nepromítne init. 10 sek. Zmáčknout OK za účelem potvrzení nebo C za účelem zrušení. Návrat k promítání režimu stop

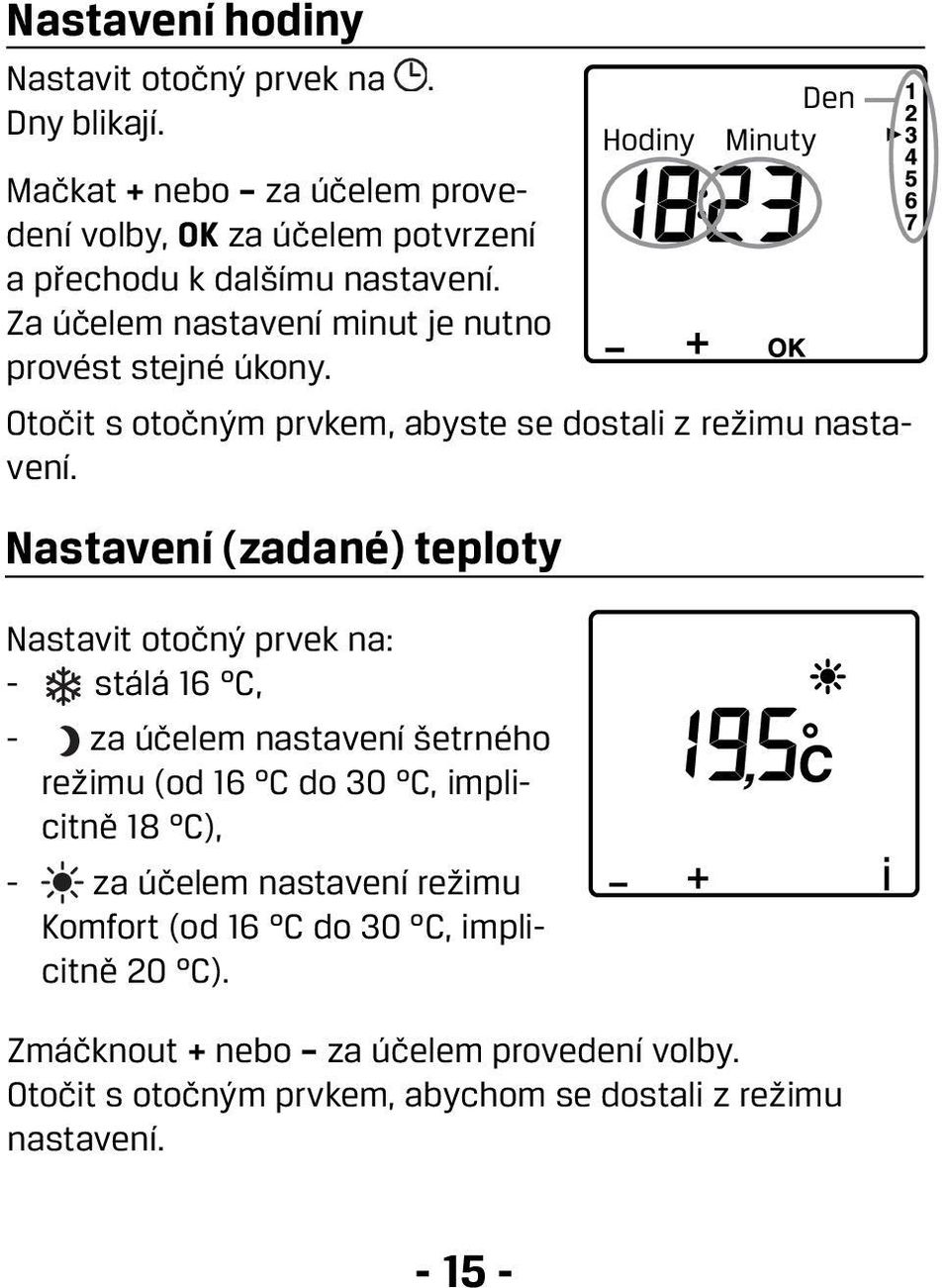

15 Nastavení hodiny Nastavit otočný prvek na. Dny blikají. Hodiny Den Minuty Mačkat + nebo za účelem provedení volby, OK za účelem potvrzení a přechodu k dalšímu nastavení. Za účelem nastavení minut je nutno provést stejné úkony. Otočit s otočným prvkem, abyste se dostali z režimu nastavení. Nastavení (zadané) teploty Nastavit otočný prvek na: - stálá 16 C, - za účelem nastavení šetrného režimu (od 16 C do 30 C, implicitně 18 C), - za účelem nastavení režimu Komfort (od 16 C do 30 C, implicitně 20 C). Zmáčknout + nebo za účelem provedení volby. Otočit s otočným prvkem, abychom se dostali z režimu nastavení

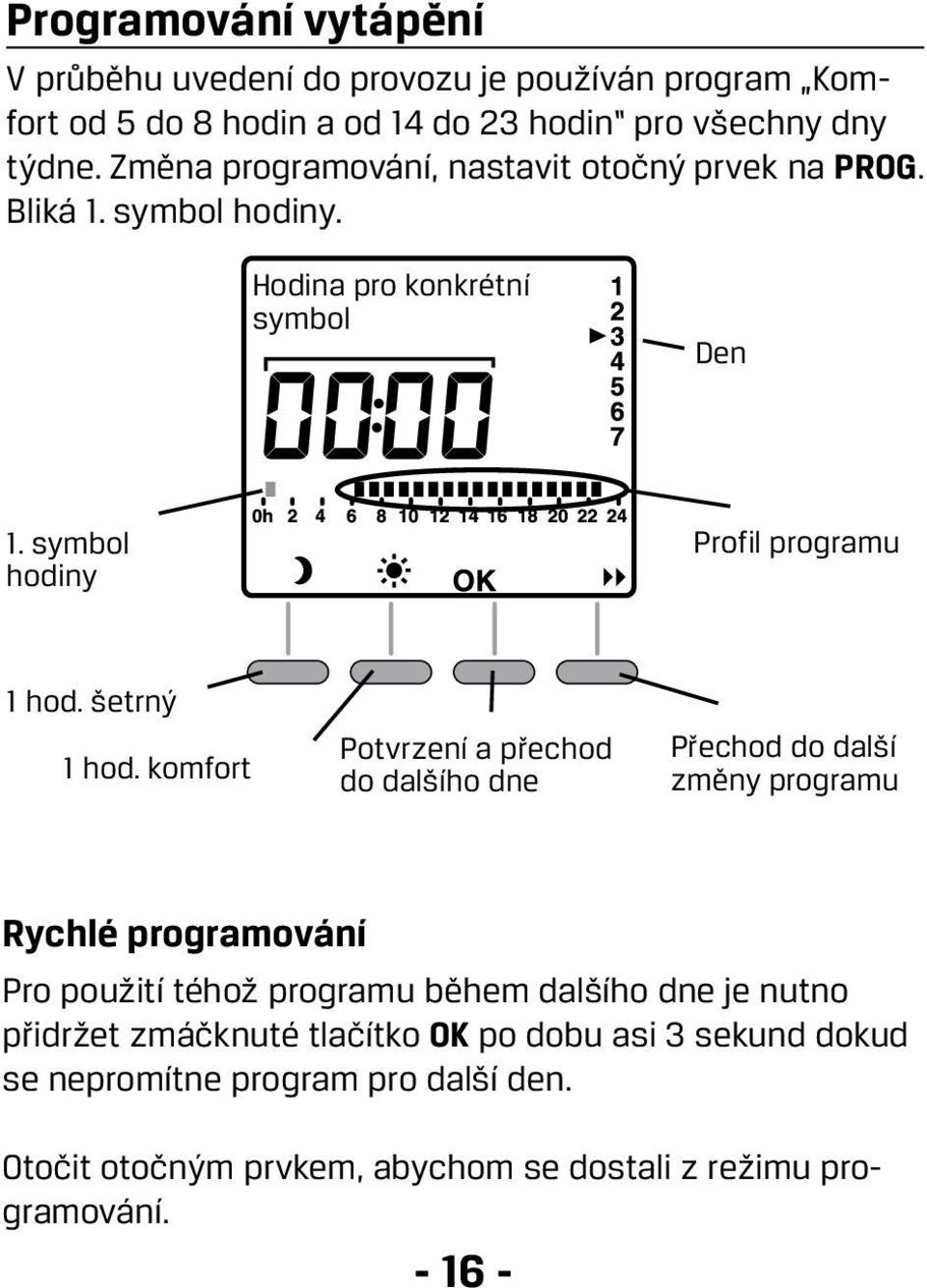

16 Programování vytápění V průběhu uvedení do provozu je používán program Komfort od 5 do 8 hodin a od 14 do 23 hodin pro všechny dny týdne. Změna programování, nastavit otočný prvek na PROG. Bliká 1. symbol hodiny. Hodina pro konkrétní symbol Den 1. symbol hodiny Profil programu 1 hod. šetrný 1 hod. komfort Potvrzení a přechod do dalšího dne Přechod do další změny programu Rychlé programování Pro použití téhož programu během dalšího dne je nutno přidržet zmáčknuté tlačítko OK po dobu asi 3 sekund dokud se nepromítne program pro další den. Otočit otočným prvkem, abychom se dostali z režimu programování

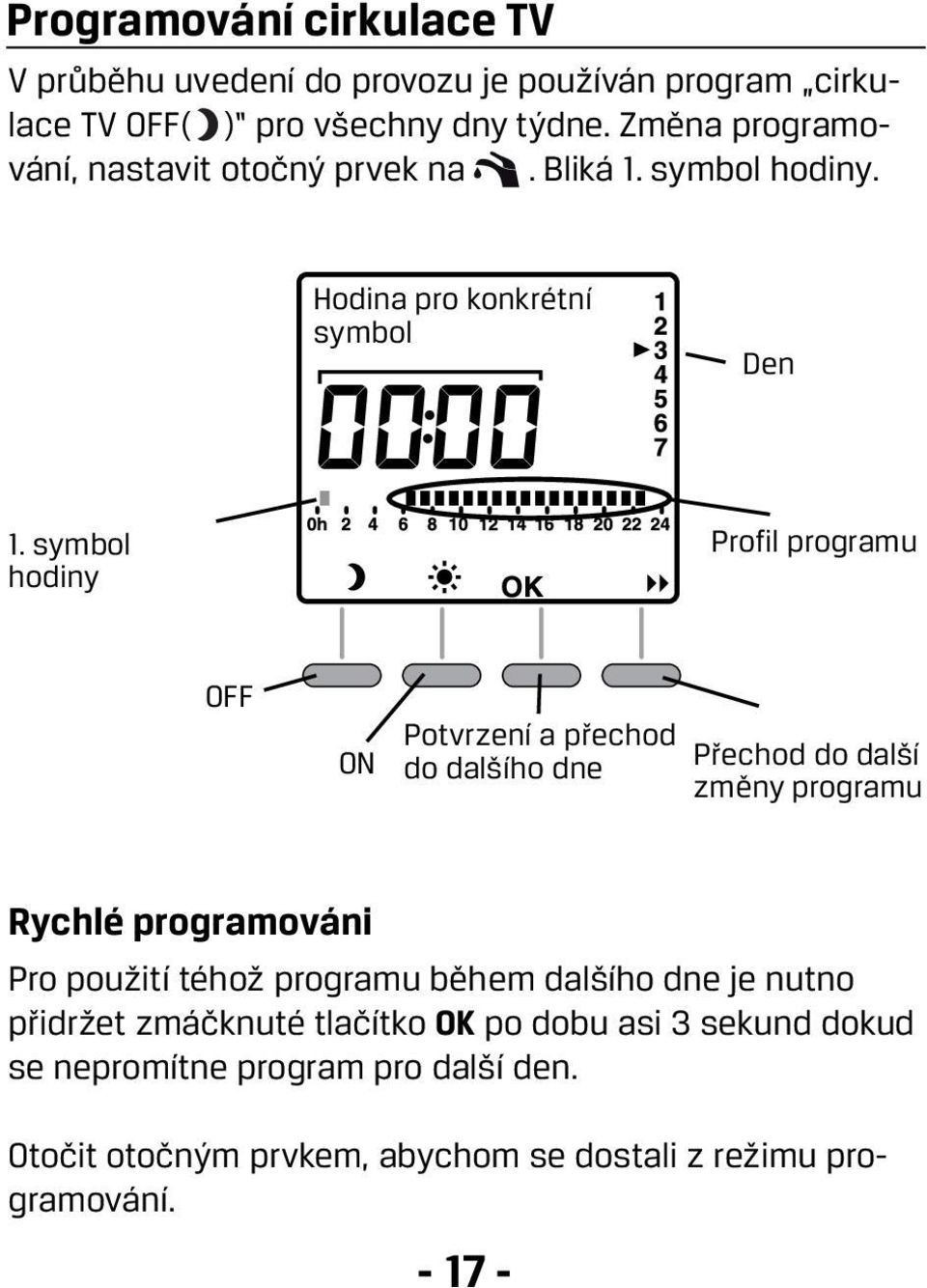

17 Programování cirkulace TV V průběhu uvedení do provozu je používán program cirkulace TV OFF( ) pro všechny dny týdne. Změna programování, nastavit otočný prvek na. Bliká 1. symbol hodiny. Hodina pro konkrétní symbol Den 1. symbol hodiny Profil programu OFF ON Potvrzení a přechod do dalšího dne Přechod do další změny programu Rychlé programováni Pro použití téhož programu během dalšího dne je nutno přidržet zmáčknuté tlačítko OK po dobu asi 3 sekund dokud se nepromítne program pro další den. Otočit otočným prvkem, abychom se dostali z režimu programování

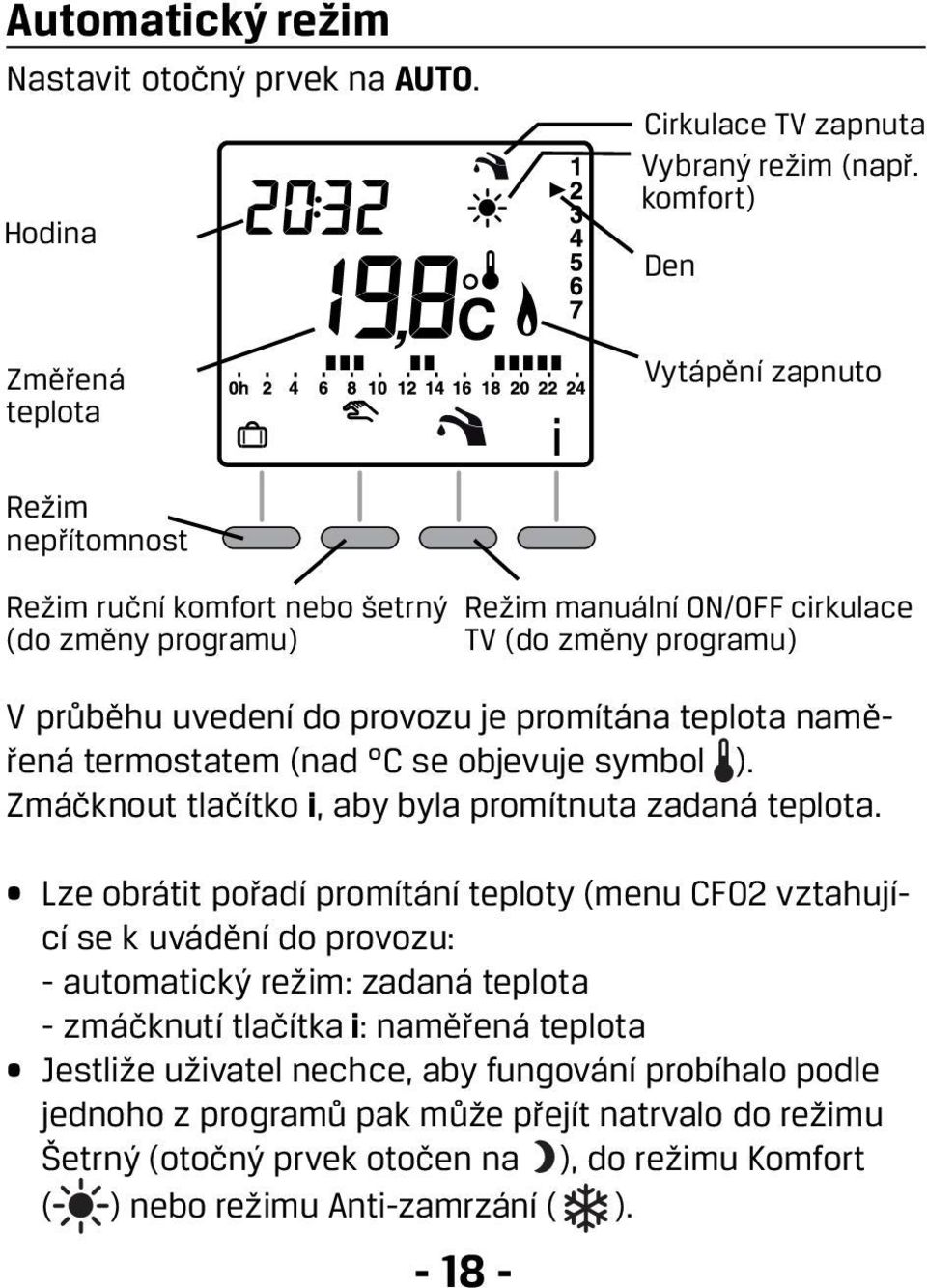

18 Automatický režim Nastavit otočný prvek na AUTO. Hodina Cirkulace TV zapnuta Vybraný režim (např. komfort) Den Změřená teplota Vytápění zapnuto Režim nepřítomnost Režim ruční komfort nebo šetrný (do změny programu) Režim manuální ON/OFF cirkulace TV (do změny programu) V průběhu uvedení do provozu je promítána teplota naměřená termostatem (nad C se objevuje symbol ). Zmáčknout tlačítko i, aby byla promítnuta zadaná teplota. Lze obrátit pořadí promítání teploty (menu CF02 vztahující se k uvádění do provozu: - automatický režim: zadaná teplota - zmáčknutí tlačítka i: naměřená teplota Jestliže uživatel nechce, aby fungování probíhalo podle jednoho z programů pak může přejít natrvalo do režimu Šetrný (otočný prvek otočen na ), do režimu Komfort ( ) nebo režimu Anti-zamrzání ( )

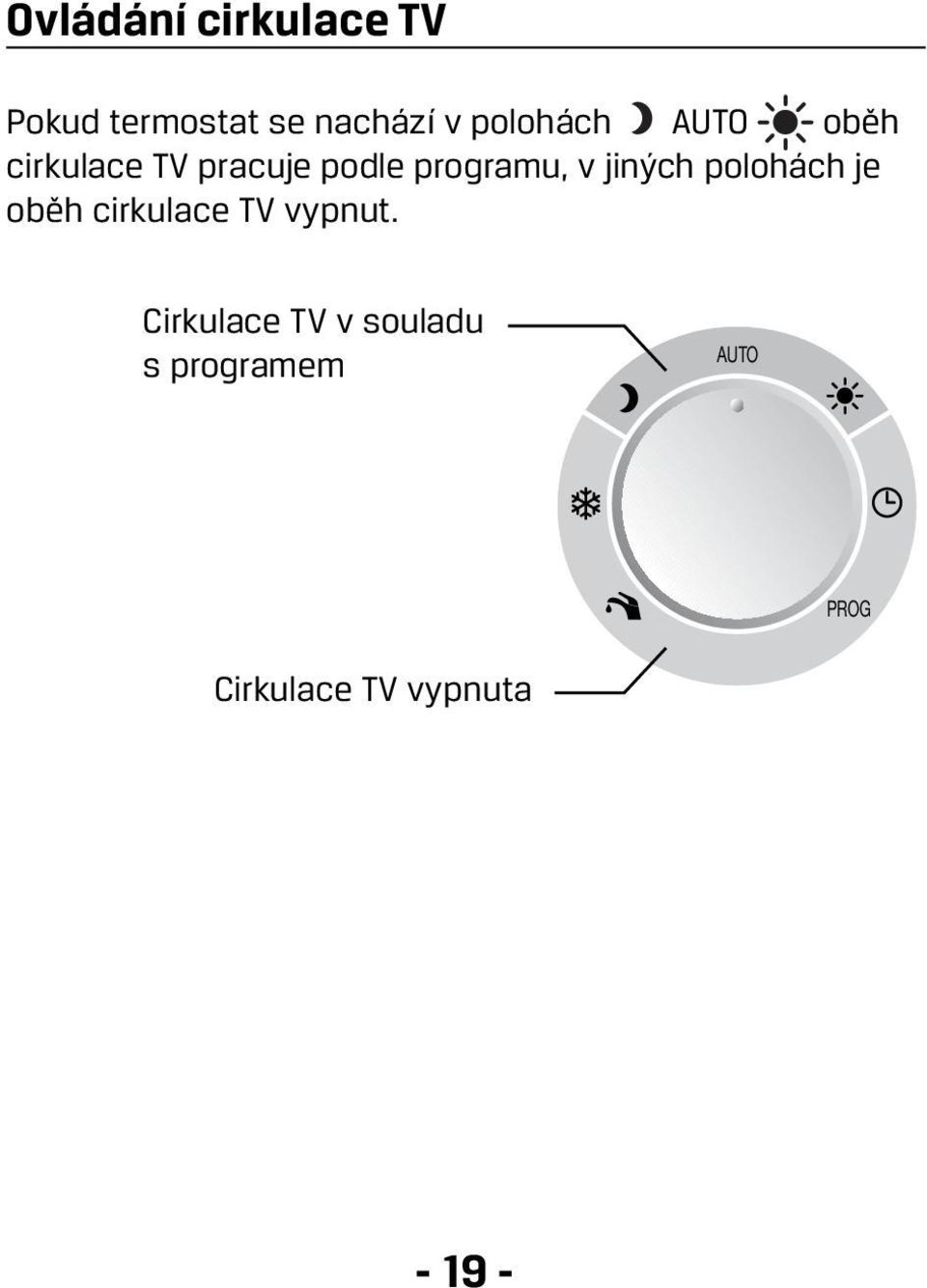

19 Ovládání cirkulace TV Pokud termostat se nachází v polohách AUTO oběh cirkulace TV pracuje podle programu, v jiných polohách je oběh cirkulace TV vypnut. Cirkulace TV v souladu s programem AUTO PROG Cirkulace TV vypnuta

20 Režim nepřítomnost V tomto režimu lze udržovat teplotu proti zamrzání (16 C) po určitou dobu od 1 do 365 dnů. Jestliže jsme v automatickém režimu (AUTO) pak je nutno zmáčknout tlačítko. Bliká počet dnů. Zmáčknout + nebo -, abychom nastavili počet dnů. Příklad: výjezd 10. ledna, návrat 19.ledna, nastavit 9 dnů. Automatický režim fungování bude obnoven 19. ledna v hodin. Potvrdit pomoci OK. Abychom zrušili režim nepřítomnost (na příklad: dřívější návrat) je nutno zmáčknout tlačítko C nebo otočit s otočným prvkem

21 Manuální režim Do další změny programu Byl zvolen ruční režim Tento režim umožňuje přechod od komfortu do šetrného režimu (nebo opačně) až do nejbližší změny programu. Příklad: jste v šetrném režimu, po zmáčknutí tlačítka můžete přejít do režimu komfort. Za účelem zrušení manuálního režimu je nutno opětovně zmáčknout tlačítko nebo otočit s otočným prvkem. Do další změny programu cirkulace TV Tento režim dovoluje přepínat oběh cirkulace TV mezi ON a OFF (nebo opačně)

22 Výměna baterií Počínaje okamžikem, kdy se objeví známka symbolizující opotřebení baterií je nutno je vyměnit během 3 měsíců (2 alkalické baterie 1,5 V typu LR03 nebo AAA). Symbol opotřebení baterií Je nutno použit následující prostředky zabezpečení: - během instalování baterií do zařízení je nutno pamatovat na póly +/-, - nevyhazovat opotřebené baterie v místě, které pro to není určeno (v rámci ochrany prostředí je nutno odnést opotřebené baterie na vhodné místo sběru), - nenabíjet, - doba na výměnu baterie je 45 sekund, po uplynutí této doby nastavení jsou hodiny nulovány (pak je nutno opětovně nastavit hodinu a datum)

23 Parametry - Napájení pomoci 2 alkalických baterií 1,5 V typu LR03 nebo AAA (v sadě), při běžném používání životnost přes 2 roky. - Izolace třída III. - Proporcionální integrovaná regulace, časový základ 15 minut. - Frekvence emisí 868, třída I. (Norma EN ). - Rádio-zařízení pro dálkové ovládání. - Dosah od 100 do 300 ve volném prostoru, závisle na vlastněných elementech vybavení (dosah se může měnit závisle na podmínkách v místě montáže a na elektromagnetickém prostředí). - Rozměry: mm. - Ochrana: IP30. - Upevnění na stěně nebo v krabici. - Montáž v místě s průměrným stupněm znečištění. - Teplota skladování: od 10 C do +70 C. - Teplota fungování: od 0 C do +40 C

24 MEIBES s.r.o., Bohnická 5/28, Praha 8 Tel.: , info@meibes.cz Zařízení splňuje požadavky směrnice R&TTE 1999/5/EC Změny uvedené v textu a obrázcích obsažených v tomto dokumentu nejsou závazné, pokud nebudou potvrzeny výrobcem. * _rew3* CZ
