PNEUMATICKÉ NÁŘADÍ. DEPRAG CZ a.s. tradiční výrobce profesionálního pneumatického a upínacího nářadí, šroubovacích a montážních systémů

Transkript

1

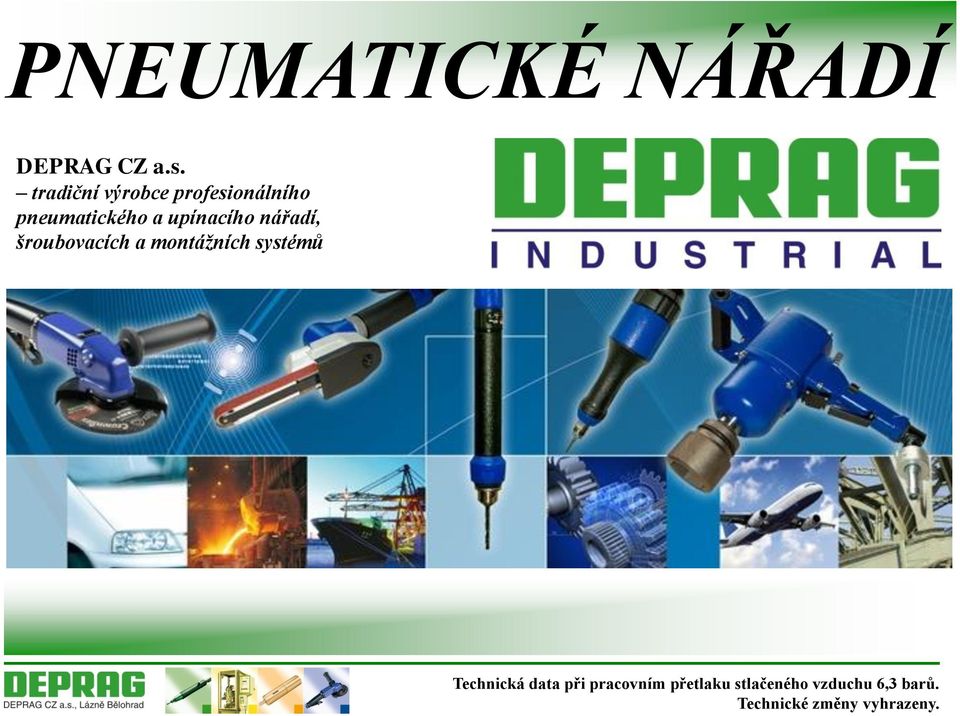

2 PNEUMATICKÉ NÁŘADÍ DEPRAG CZ a.s. tradiční výrobce profesionálního pneumatického a upínacího nářadí, šroubovacích a montážních systémů Technická data při pracovním přetlaku stlačeného vzduchu 6,3 barů. Technické změny vyhrazeny.

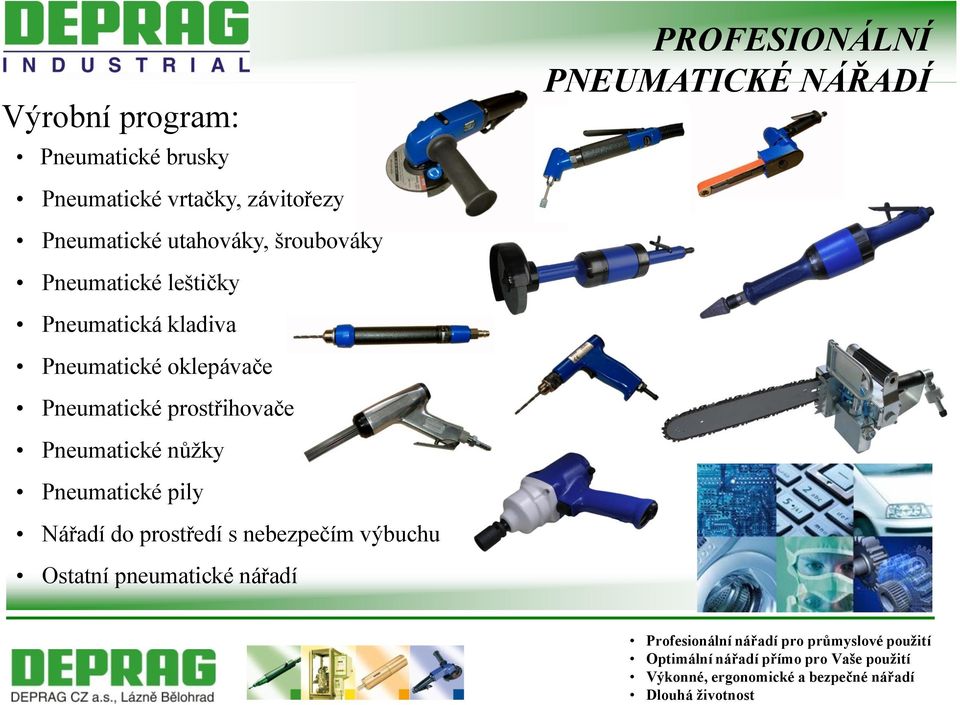

3 Výrobní program: Pneumatické brusky PROFESIONÁLNÍ PNEUMATICKÉ NÁŘADÍ Pneumatické vrtačky, závitořezy Pneumatické utahováky, šroubováky Pneumatické leštičky Pneumatická kladiva Pneumatické oklepávače Pneumatické prostřihovače Pneumatické nůžky Pneumatické pily Nářadí do prostředí s nebezpečím výbuchu Ostatní pneumatické nářadí Profesionální nářadí pro průmyslové použití Optimální nářadí přímo pro Vaše použití Výkonné, ergonomické a bezpečné nářadí Dlouhá životnost

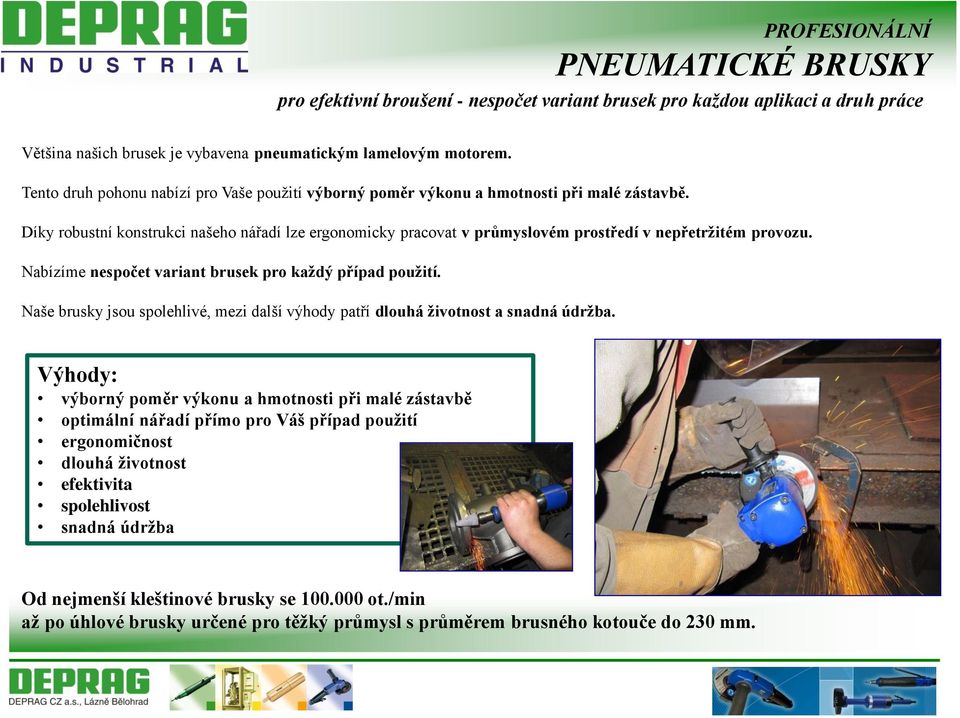

4 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY pro efektivní broušení - nespočet variant brusek pro každou aplikaci a druh práce Většina našich brusek je vybavena pneumatickým lamelovým motorem. Tento druh pohonu nabízí pro Vaše použití výborný poměr výkonu a hmotnosti při malé zástavbě. Díky robustní konstrukci našeho nářadí lze ergonomicky pracovat v průmyslovém prostředí v nepřetržitém provozu. Nabízíme nespočet variant brusek pro každý případ použití. Naše brusky jsou spolehlivé, mezi další výhody patří dlouhá životnost a snadná údržba. Výhody: výborný poměr výkonu a hmotnosti při malé zástavbě optimální nářadí přímo pro Váš případ použití ergonomičnost dlouhá životnost efektivita spolehlivost snadná údržba Od nejmenší kleštinové brusky se ot./min až po úhlové brusky určené pro těžký průmysl s průměrem brusného kotouče do 230 mm.

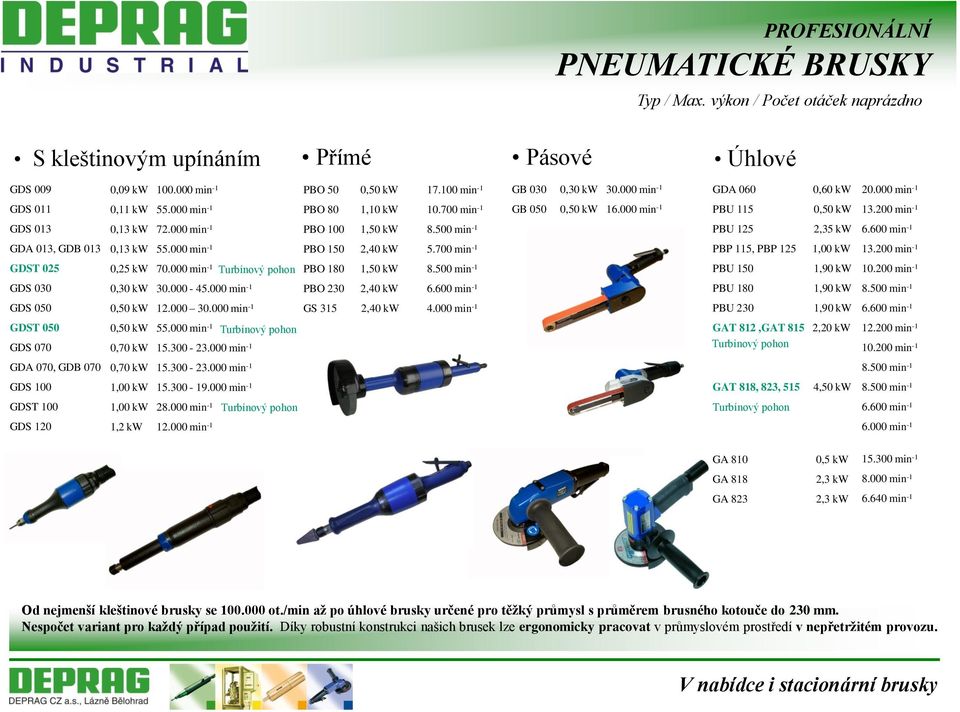

5 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY Typ / Max. výkon / Počet otáček naprázdno S kleštinovým upínáním Přímé Pásové Úhlové GDS 009 GDS 011 0,09 kw 0,11 kw min min -1 PBO 50 PBO 80 0,50 kw 1,10 kw min min -1 GB 030 0,30 kw min -1 GDA 060 0,60 kw GB 050 0,50 kw min -1 PBU 115 0,50 kw min min -1 GDS 013 0,13 kw min -1 PBO 100 1,50 kw min -1 PBU 125 2,35 kw min -1 GDA 013, GDB 013 0,13 kw min -1 PBO 150 2,40 kw min -1 PBP 115, PBP 125 1,00 kw min -1 GDST 025 0,25 kw min -1 Turbínový pohon PBO 180 1,50 kw min -1 PBU 150 1,90 kw min -1 GDS 030 0,30 kw min -1 PBO 230 2,40 kw min -1 PBU 180 1,90 kw min -1 GDS 050 0,50 kw min -1 GS 315 2,40 kw min -1 PBU 230 1,90 kw min -1 GDST 050 GDS 070 0,50 kw 0,70 kw min -1 Turbínový pohon min -1 GAT 812,GAT 815 2,20 kw Turbínový pohon min min -1 GDA 070, GDB 070 0,70 kw min min -1 GDS 100 1,00 kw min -1 GAT 818, 823, 515 4,50 kw min -1 GDST 100 1,00 kw min -1 Turbínový pohon Turbínový pohon min -1 GDS 120 1,2 kw min min -1 GA 810 GA 818 GA 823 0,5 kw 2,3 kw 2,3 kw min min min -1 Od nejmenší kleštinové brusky se ot./min až po úhlové brusky určené pro těžký průmysl s průměrem brusného kotouče do 230 mm. Nespočet variant pro každý případ použití. Díky robustní konstrukci našich brusek lze ergonomicky pracovat v průmyslovém prostředí v nepřetržitém provozu. V nabídce i stacionární brusky

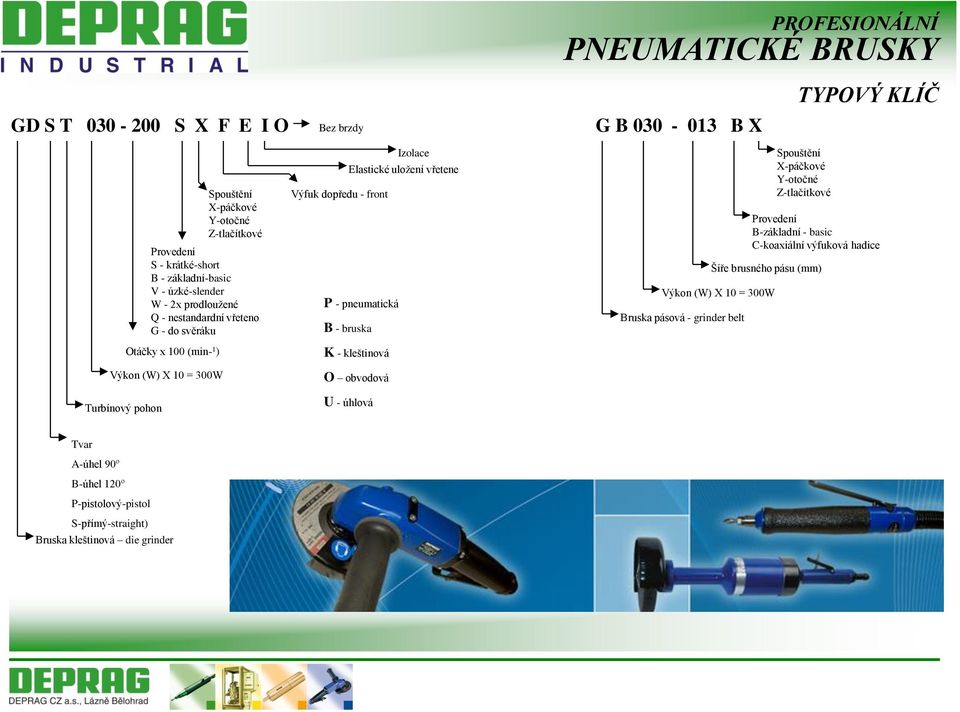

6 GD S T S X F E I O Provedení S - krátké-short B - základní-basic V - úzké-slender W - 2x prodloužené Q - nestandardní vřeteno G - do svěráku Otáčky x 100 (min- 1 ) Výkon (W) X 10 = 300W Spouštění X-páčkové Y-otočné Z-tlačítkové Bez brzdy Výfuk dopředu - front Elastické uložení vřetene P - pneumatická B - bruska K - kleštinová O obvodová Izolace PNEUMATICKÉ BRUSKY G B B X Šíře brusného pásu (mm) Výkon (W) X 10 = 300W Bruska pásová - grinder belt PROFESIONÁLNÍ TYPOVÝ KLÍČ Spouštění X-páčkové Y-otočné Z-tlačítkové Provedení B-základní - basic C-koaxiální výfuková hadice Turbínový pohon U - úhlová Tvar A-úhel 90º B-úhel 120º P-pistolový-pistol S-přímý-straight) Bruska kleštinová die grinder

7 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s kleštinovým upínáním Naše kleštinové brusky jsou vhodné pro jemné i hrubé broušení, které najdou uplatnění v nástrojárnách, slévárnách, v automobilovém a obuvnickém průmyslu, jakožto i v drobných průmyslových odvětvích zaměřených na zpracování kovových i nekovových materiálů. V našem sortimentu najdete kleštinové brusky s výkony od 90W do 1 100W v rozmezí otáček od 11 tis. ot./min do 100 tis. ot./min. Vysoký výkon při nízké hmotnosti Naše brusky se vyznačují kompaktním designem při vysokém výkonu, zejména v kombinaci s tvrdokovými frézami představují vysoce výkonné pracovní nástroje. Ergonomičnost Díky ergonomickému tvaru a povrchové úpravě úchopových částí našeho pneumatického nářadí se výrazně ulehčí práce obsluhy. Naše brusky dosahují nízkých hladin hluku a vibrací. Dlouhá životnost Robustní konstrukce používající špičkové materiály zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí v brusírnách. Efektivita Naše brusky jsou vybaveny regulátorem otáček, který zajistí konstantní otáčky i při zatížení. Regulátor umožní nastavení obvodových rychlostí tak, že je možno využít max. potenciál pneumatického nářadí pro danou aplikaci. Díky regulovanému chodu naprázdno je dosaženo výrazného snížení spotřeby stlačeného vzduchu. Naše regulátory umožňují optimální volbu otáček a tím se rovněž výrazně prodlužuje životnost nářadí. Turbínové brusky s kleštinovým upínáním Díky výrazně vyšší účinnosti našeho turbínového motoru brusky vykazují znatelně vyšší výkon v porovnání s konvenčním nářadím.

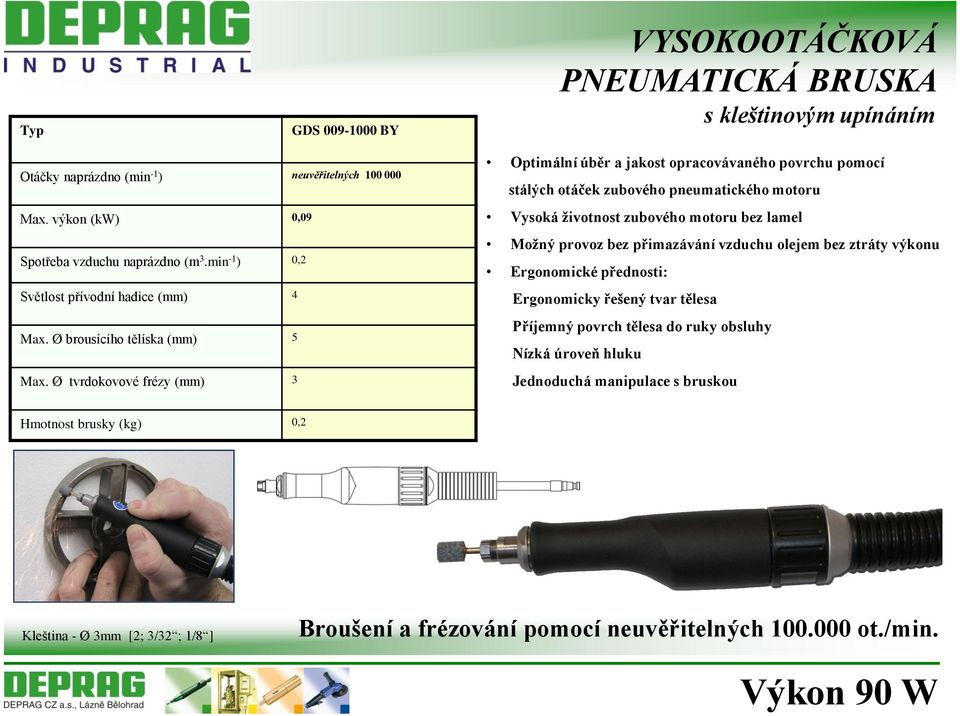

8 Typ GDS BY VYSOKOOTÁČKOVÁ PNEUMATICKÁ BRUSKA s kleštinovým upínáním Otáčky naprázdno (min -1 ) neuvěřitelných Max. výkon (kw) 0,09 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,2 Světlost přívodní hadice (mm) 4 Max. Ø brousícího tělíska (mm) 5 Max. Ø tvrdokovové frézy (mm) 3 Optimální úběr a jakost opracovávaného povrchu pomocí stálých otáček zubového pneumatického motoru Vysoká životnost zubového motoru bez lamel Možný provoz bez přimazávání vzduchu olejem bez ztráty výkonu Ergonomické přednosti: Ergonomicky řešený tvar tělesa Příjemný povrch tělesa do ruky obsluhy Nízká úroveň hluku Jednoduchá manipulace s bruskou Hmotnost brusky (kg) 0,2 Kleština - Ø 3mm [2; 3/32 ; 1/8 ] Broušení a frézování pomocí neuvěřitelných ot./min. Výkon 90 W

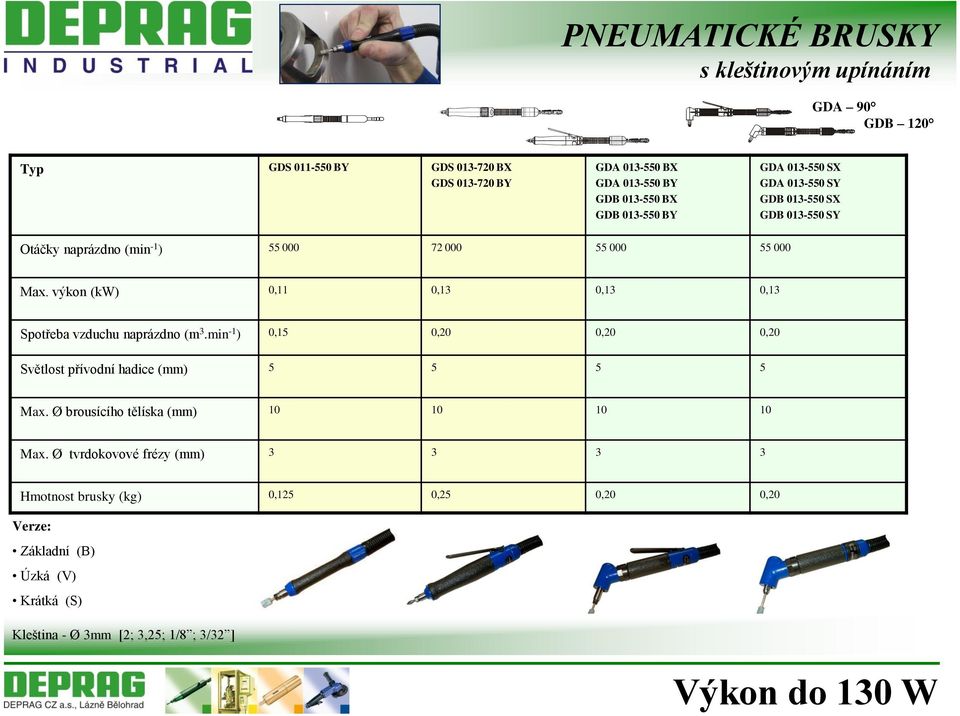

9 PNEUMATICKÉ BRUSKY s kleštinovým upínáním GDA 90 GDB 120 Typ GDS BY GDS BX GDS BY GDA BX GDA BY GDB BX GDB BY GDA SX GDA SY GDB SX GDB SY Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,11 0,13 0,13 0,13 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,15 0,20 0,20 0,20 Světlost přívodní hadice (mm) Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) Hmotnost brusky (kg) 0,125 0,25 0,20 0,20 Verze: Základní (B) Úzká (V) Krátká (S) Kleština - Ø 3mm [2; 3,25; 1/8 ; 3/32 ] Výkon do 130 W

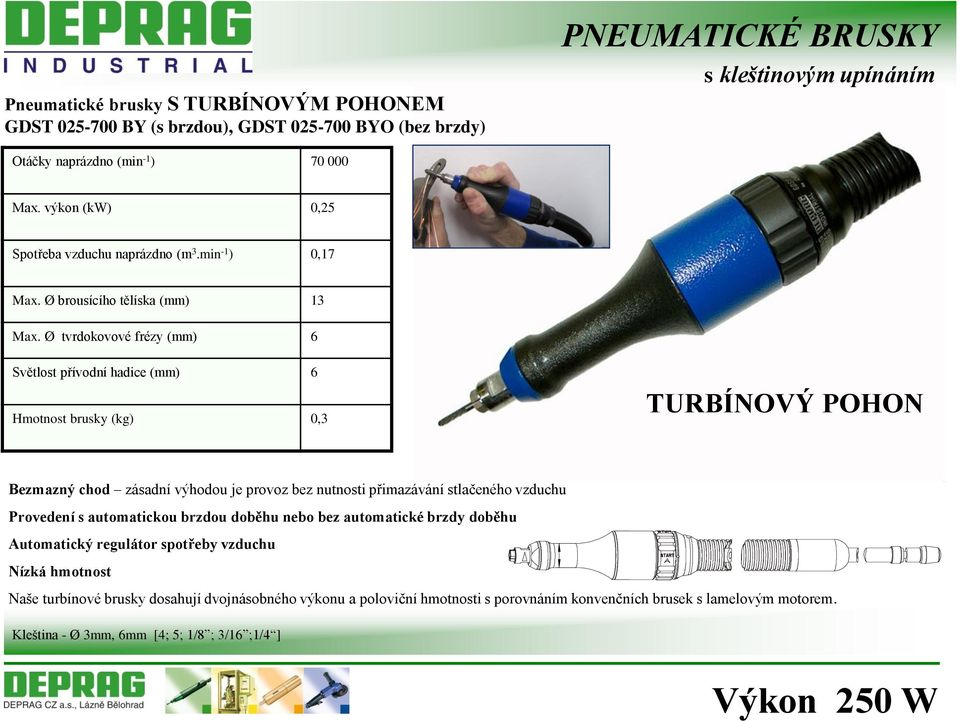

10 Pneumatické brusky S TURBÍNOVÝM POHONEM GDST BY (s brzdou), GDST BYO (bez brzdy) PNEUMATICKÉ BRUSKY s kleštinovým upínáním Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,25 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,17 Max. Ø brousícího tělíska (mm) 13 Max. Ø tvrdokovové frézy (mm) 6 Světlost přívodní hadice (mm) 6 Hmotnost brusky (kg) 0,3 TURBÍNOVÝ POHON Bezmazný chod zásadní výhodou je provoz bez nutnosti přimazávání stlačeného vzduchu Provedení s automatickou brzdou doběhu nebo bez automatické brzdy doběhu Automatický regulátor spotřeby vzduchu Nízká hmotnost Naše turbínové brusky dosahují dvojnásobného výkonu a poloviční hmotnosti s porovnáním konvenčních brusek s lamelovým motorem. Kleština - Ø 3mm, 6mm [4; 5; 1/8 ; 3/16 ;1/4 ] Výkon 250 W

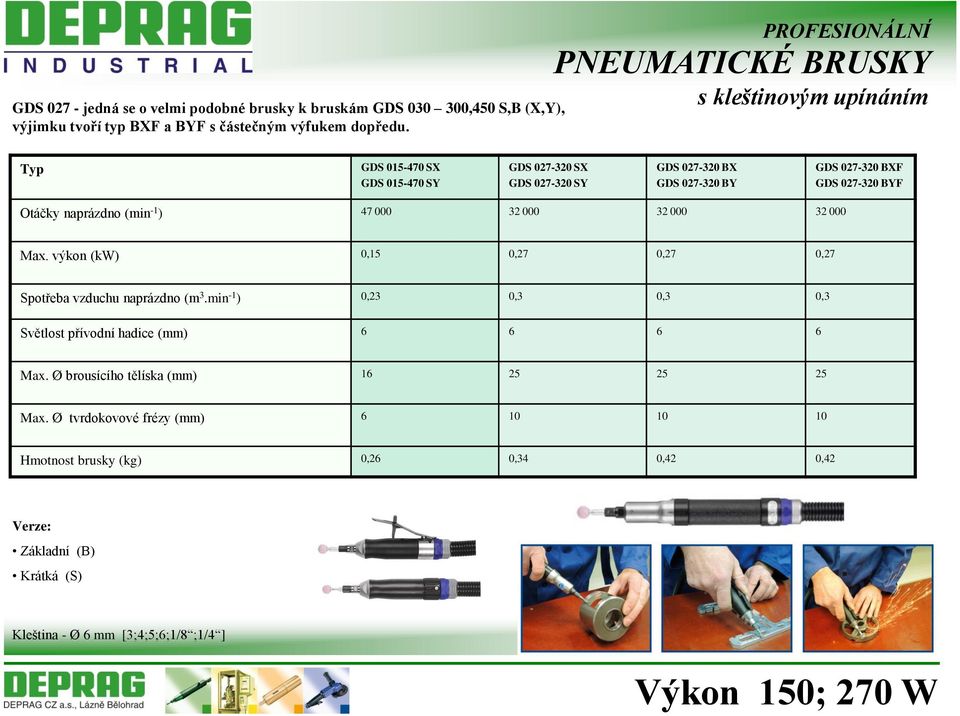

11 GDS jedná se o velmi podobné brusky k bruskám GDS ,450 S,B (X,Y), výjimku tvoří typ BXF a BYF s částečným výfukem dopředu. PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s kleštinovým upínáním Typ GDS SX GDS SY GDS SX GDS SY GDS BX GDS BY GDS BXF GDS BYF Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,15 0,27 0,27 0,27 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,23 0,3 0,3 0,3 Světlost přívodní hadice (mm) Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) Hmotnost brusky (kg) 0,26 0,34 0,42 0,42 Verze: Základní (B) Krátká (S) Kleština - Ø 6 mm [3;4;5;6;1/8 ;1/4 ] Výkon 150; 270 W

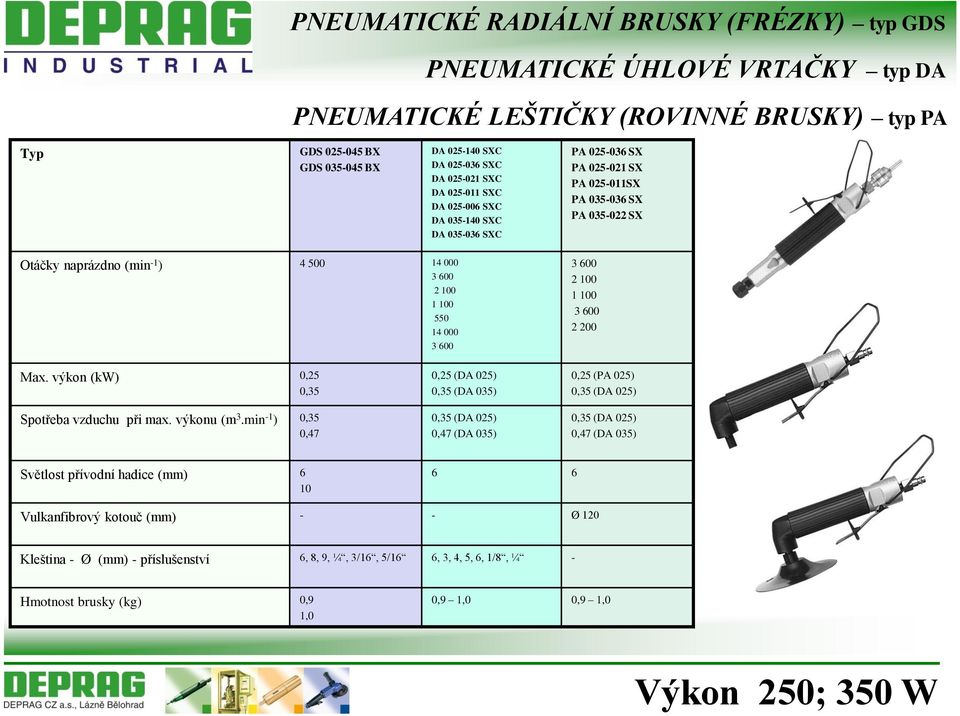

12 PNEUMATICKÉ RADIÁLNÍ BRUSKY (FRÉZKY) typ GDS PNEUMATICKÉ ÚHLOVÉ VRTAČKY typ DA PNEUMATICKÉ LEŠTIČKY (ROVINNÉ BRUSKY) typ PA Typ GDS BX GDS BX DA SXC DA SXC DA SXC DA SXC DA SXC DA SXC DA SXC PA SX PA SX PA SX PA SX PA SX Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,25 0,35 Spotřeba vzduchu při max. výkonu (m 3.min -1 ) 0,35 0,47 0,25 (DA 025) 0,35 (DA 035) 0,35 (DA 025) 0,47 (DA 035) 0,25 (PA 025) 0,35 (DA 025) 0,35 (DA 025) 0,47 (DA 035) Světlost přívodní hadice (mm) Vulkanfibrový kotouč (mm) - - Ø 120 Kleština - Ø (mm) - příslušenství 6, 8, 9, ¼, 3/16, 5/16 6, 3, 4, 5, 6, 1/8, ¼ - Hmotnost brusky (kg) 0,9 1,0 0,9 1,0 0,9 1,0 Výkon 250; 350 W

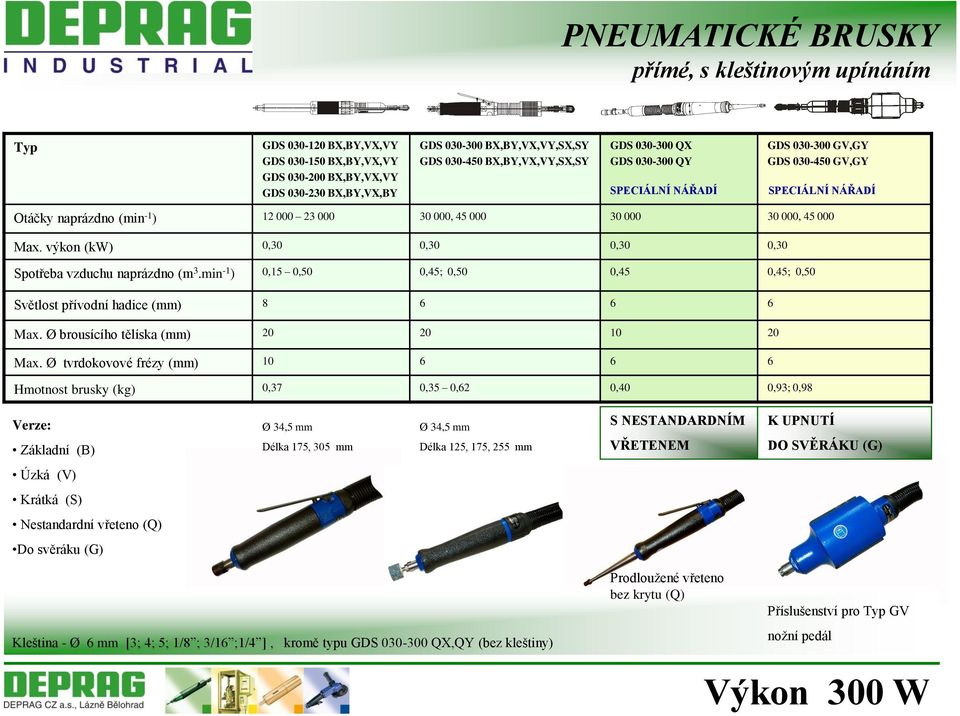

13 PNEUMATICKÉ BRUSKY přímé, s kleštinovým upínáním Typ GDS BX,BY,VX,VY GDS BX,BY,VX,VY GDS BX,BY,VX,VY GDS BX,BY,VX,BY GDS BX,BY,VX,VY,SX,SY GDS BX,BY,VX,VY,SX,SY GDS QX GDS QY SPECIÁLNÍ NÁŘADÍ GDS GV,GY GDS GV,GY SPECIÁLNÍ NÁŘADÍ Otáčky naprázdno (min -1 ) , , Max. výkon (kw) 0,30 0,30 0,30 0,30 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,15 0,50 0,45; 0,50 0,45 0,45; 0,50 Světlost přívodní hadice (mm) Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) Hmotnost brusky (kg) 0,37 0,35 0,62 0,40 0,93; 0,98 Verze: Základní (B) Ø 34,5 mm Délka 175, 305 mm Ø 34,5 mm Délka 125, 175, 255 mm S NESTANDARDNÍM VŘETENEM K UPNUTÍ DO SVĚRÁKU (G) Úzká (V) Krátká (S) Nestandardní vřeteno (Q) Do svěráku (G) Kleština - Ø 6 mm [3; 4; 5; 1/8 ; 3/16 ;1/4 ], kromě typu GDS QX,QY (bez kleštiny) Prodloužené vřeteno bez krytu (Q) Příslušenství pro Typ GV nožní pedál Výkon 300 W

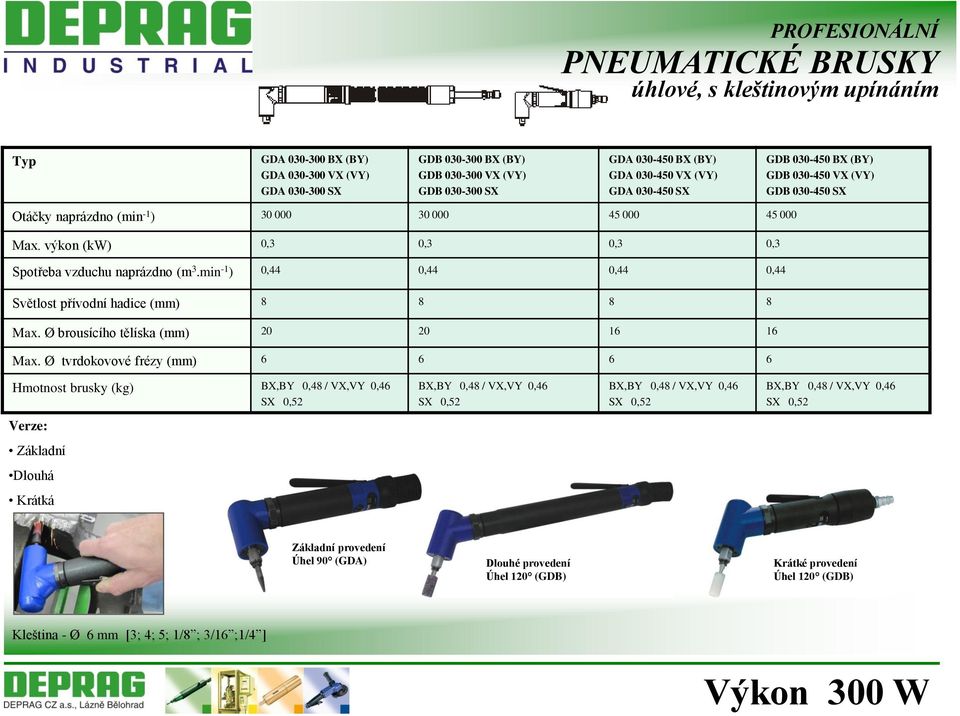

14 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY úhlové, s kleštinovým upínáním Typ GDA BX (BY) GDA VX (VY) GDA SX GDB BX (BY) GDB VX (VY) GDB SX GDA BX (BY) GDA VX (VY) GDA SX GDB BX (BY) GDB VX (VY) GDB SX Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,3 0,3 0,3 0,3 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,44 0,44 0,44 0,44 Světlost přívodní hadice (mm) Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) Hmotnost brusky (kg) BX,BY 0,48 / VX,VY 0,46 SX 0,52 BX,BY 0,48 / VX,VY 0,46 SX 0,52 BX,BY 0,48 / VX,VY 0,46 SX 0,52 BX,BY 0,48 / VX,VY 0,46 SX 0,52 Verze: Základní Dlouhá Krátká Základní provedení Úhel 90 (GDA) Dlouhé provedení Úhel 120 (GDB) Krátké provedení Úhel 120 (GDB) Kleština - Ø 6 mm [3; 4; 5; 1/8 ; 3/16 ;1/4 ] Výkon 300 W

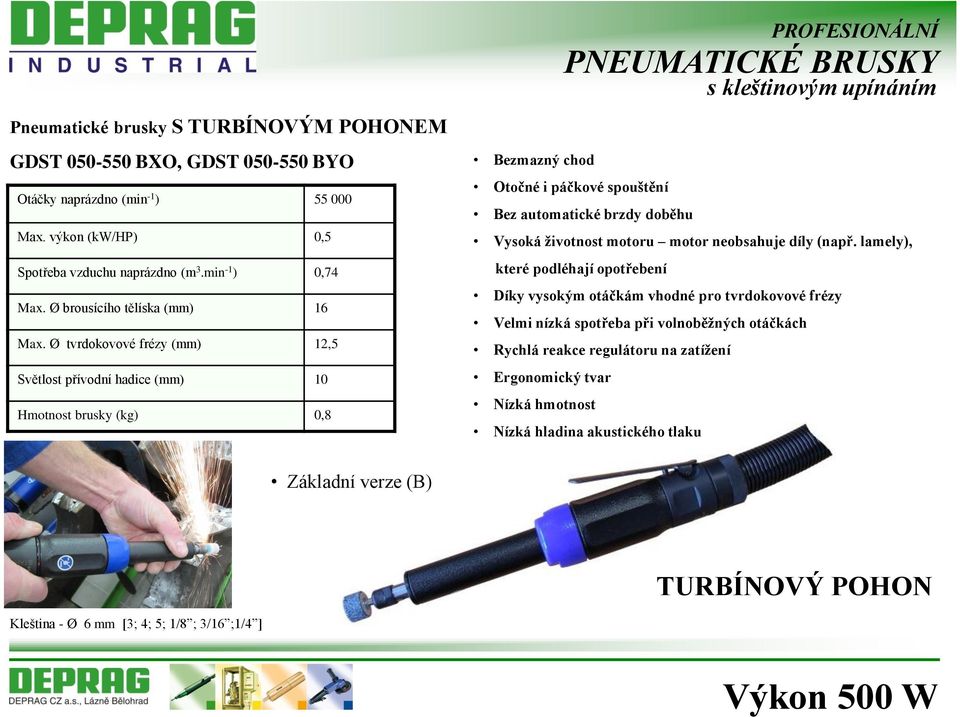

15 Pneumatické brusky S TURBÍNOVÝM POHONEM GDST BXO, GDST BYO Otáčky naprázdno (min -1 ) Max. výkon (kw/hp) 0,5 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,74 Max. Ø brousícího tělíska (mm) 16 Max. Ø tvrdokovové frézy (mm) 12,5 Světlost přívodní hadice (mm) 10 Hmotnost brusky (kg) 0,8 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s kleštinovým upínáním Bezmazný chod Otočné i páčkové spouštění Bez automatické brzdy doběhu Vysoká životnost motoru motor neobsahuje díly (např. lamely), které podléhají opotřebení Díky vysokým otáčkám vhodné pro tvrdokovové frézy Velmi nízká spotřeba při volnoběžných otáčkách Rychlá reakce regulátoru na zatížení Ergonomický tvar Nízká hmotnost Nízká hladina akustického tlaku Základní verze (B) TURBÍNOVÝ POHON Kleština - Ø 6 mm [3; 4; 5; 1/8 ; 3/16 ;1/4 ] Výkon 500 W

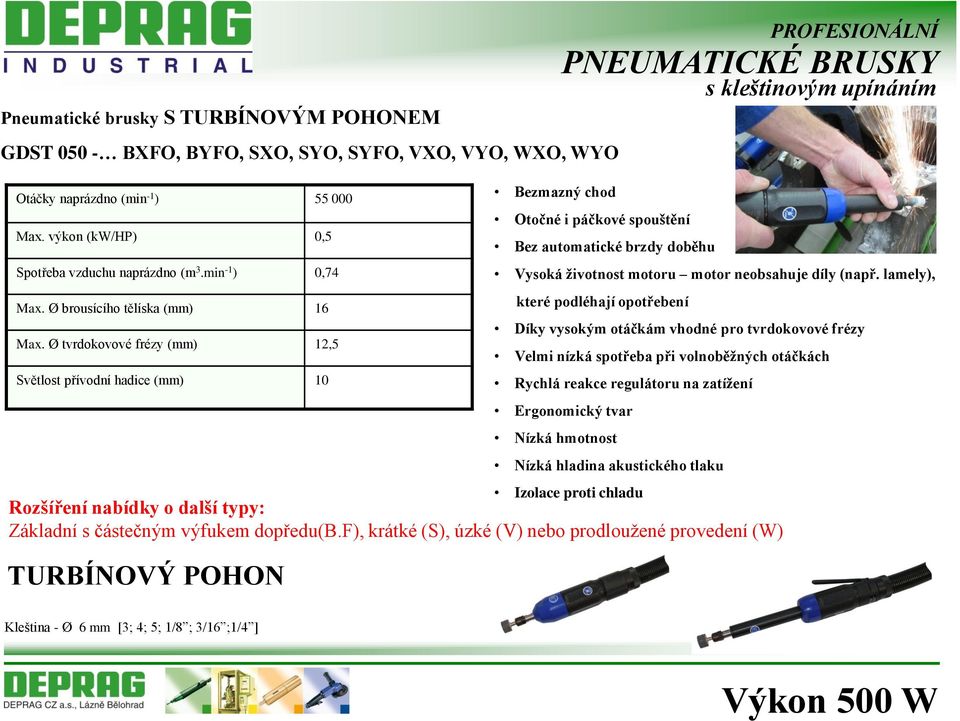

16 Pneumatické brusky S TURBÍNOVÝM POHONEM GDST BXFO, BYFO, SXO, SYO, SYFO, VXO, VYO, WXO, WYO Otáčky naprázdno (min -1 ) Max. výkon (kw/hp) 0,5 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,74 Max. Ø brousícího tělíska (mm) 16 Max. Ø tvrdokovové frézy (mm) 12,5 Světlost přívodní hadice (mm) 10 PNEUMATICKÉ BRUSKY Rozšíření nabídky o další typy: Základní s částečným výfukem dopředu(b.f), krátké (S), úzké (V) nebo prodloužené provedení (W) TURBÍNOVÝ POHON Bezmazný chod Otočné i páčkové spouštění Bez automatické brzdy doběhu s kleštinovým upínáním Vysoká životnost motoru motor neobsahuje díly (např. lamely), které podléhají opotřebení Díky vysokým otáčkám vhodné pro tvrdokovové frézy Velmi nízká spotřeba při volnoběžných otáčkách Rychlá reakce regulátoru na zatížení Ergonomický tvar Nízká hmotnost Nízká hladina akustického tlaku Izolace proti chladu PROFESIONÁLNÍ Kleština - Ø 6 mm [3; 4; 5; 1/8 ; 3/16 ;1/4 ] Výkon 500 W

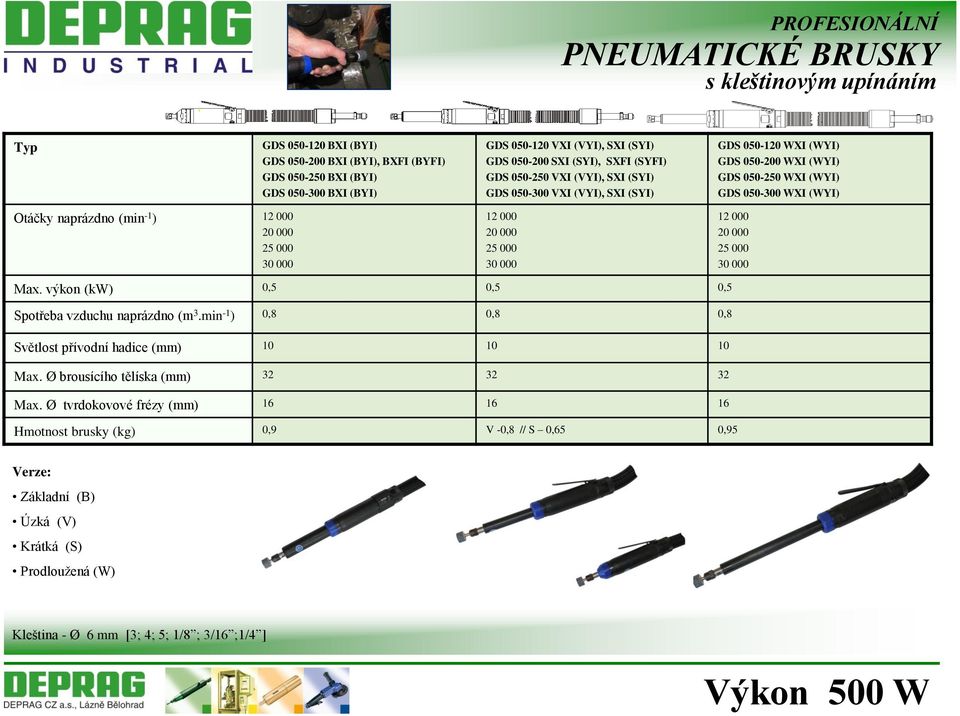

17 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s kleštinovým upínáním Typ GDS BXI (BYI) GDS BXI (BYI), BXFI (BYFI) GDS BXI (BYI) GDS BXI (BYI) GDS VXI (VYI), SXI (SYI) GDS SXI (SYI), SXFI (SYFI) GDS VXI (VYI), SXI (SYI) GDS VXI (VYI), SXI (SYI) GDS WXI (WYI) GDS WXI (WYI) GDS WXI (WYI) GDS WXI (WYI) Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,5 0,5 0,5 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,8 0,8 0,8 Světlost přívodní hadice (mm) Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) Hmotnost brusky (kg) 0,9 V -0,8 // S 0,65 0,95 Verze: Základní (B) Úzká (V) Krátká (S) Prodloužená (W) Kleština - Ø 6 mm [3; 4; 5; 1/8 ; 3/16 ;1/4 ] Výkon 500 W

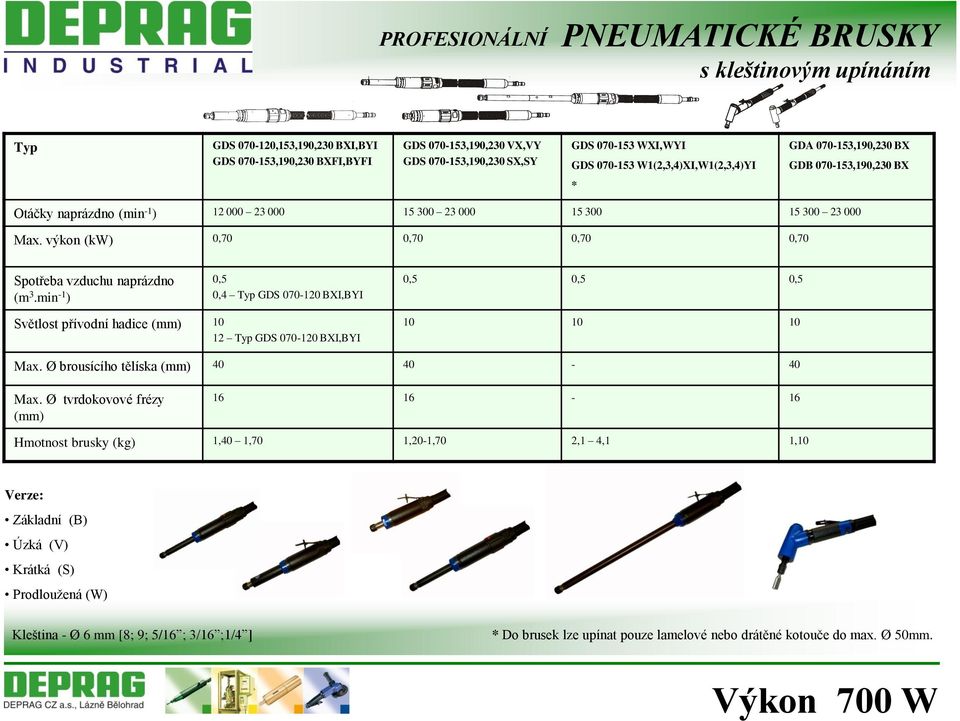

18 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s kleštinovým upínáním Typ GDS ,153,190,230 BXI,BYI GDS ,190,230 BXFI,BYFI GDS ,190,230 VX,VY GDS ,190,230 SX,SY GDS WXI,WYI GDS W1(2,3,4)XI,W1(2,3,4)YI GDA ,190,230 BX GDB ,190,230 BX * Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,70 0,70 0,70 0,70 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,5 0,4 Typ GDS BXI,BYI 0,5 0,5 0,5 Světlost přívodní hadice (mm) Typ GDS BXI,BYI Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) Hmotnost brusky (kg) 1,40 1,70 1,20-1,70 2,1 4,1 1,10 Verze: Základní (B) Úzká (V) Krátká (S) Prodloužená (W) Kleština - Ø 6 mm [8; 9; 5/16 ; 3/16 ;1/4 ] * Do brusek lze upínat pouze lamelové nebo drátěné kotouče do max. Ø 50mm. Výkon 700 W

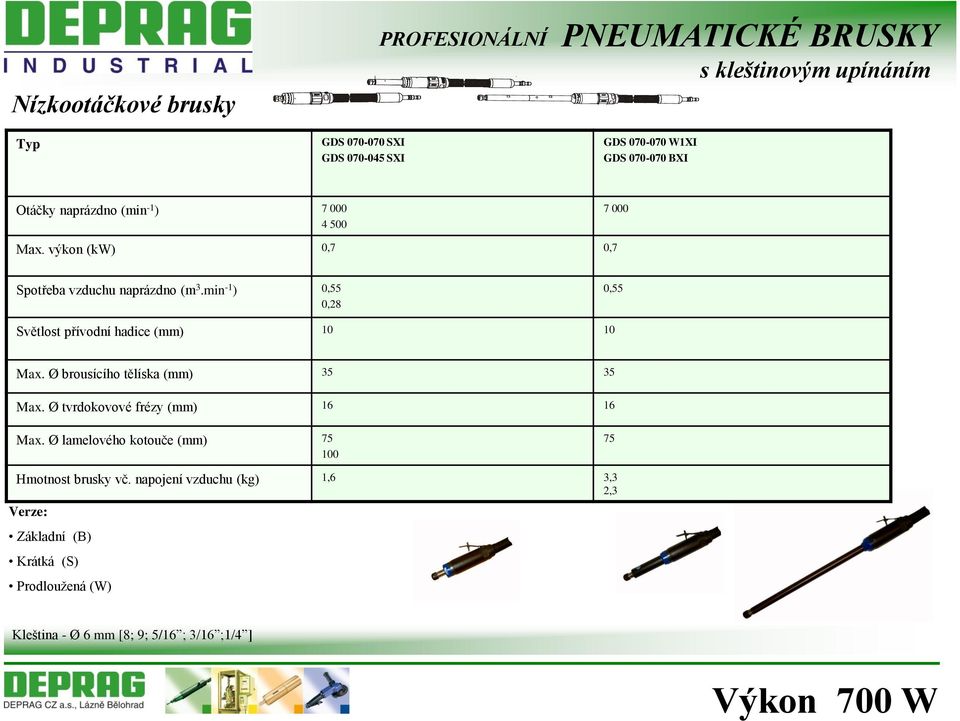

19 Nízkootáčkové brusky Typ GDS SXI GDS SXI PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s kleštinovým upínáním GDS W1XI GDS BXI Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,7 0,7 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,55 0,28 0,55 Světlost přívodní hadice (mm) Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) Max. Ø lamelového kotouče (mm) Hmotnost brusky vč. napojení vzduchu (kg) 1,6 3,3 2,3 Verze: Základní (B) Krátká (S) Prodloužená (W) Kleština - Ø 6 mm [8; 9; 5/16 ; 3/16 ;1/4 ] Výkon 700 W

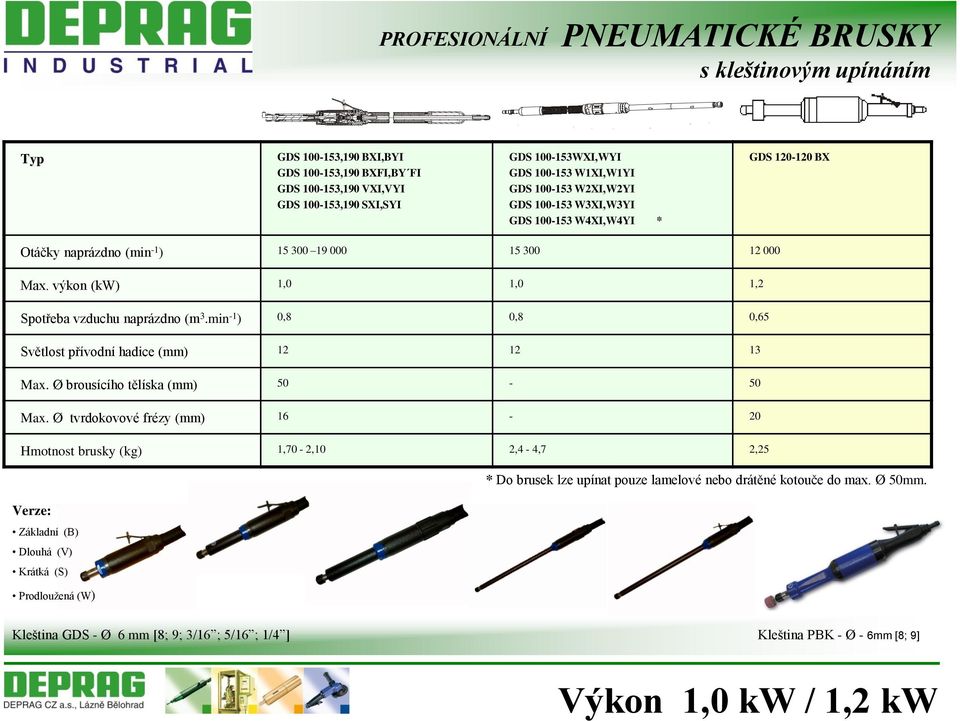

20 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s kleštinovým upínáním Typ GDS ,190 BXI,BYI GDS ,190 BXFI,BY FI GDS ,190 VXI,VYI GDS ,190 SXI,SYI GDS WXI,WYI GDS W1XI,W1YI GDS W2XI,W2YI GDS W3XI,W3YI GDS W4XI,W4YI * GDS BX Otáčky naprázdno (min -1 ) Max. výkon (kw) 1,0 1,0 1,2 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,8 0,8 0,65 Světlost přívodní hadice (mm) Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) Hmotnost brusky (kg) 1,70-2,10 2,4-4,7 2,25 * Do brusek lze upínat pouze lamelové nebo drátěné kotouče do max. Ø 50mm. Verze: Základní (B) Dlouhá (V) Krátká (S) Prodloužená (W) Kleština GDS - Ø 6 mm [8; 9; 3/16 ; 5/16 ; 1/4 ] Kleština PBK - Ø - 6mm [8; 9] Výkon 1,0 kw / 1,2 kw

21 Pneumatická bruska S TURBÍNOVÝM POHONEM PNEUMATICKÉ BRUSKY s kleštinovým upínáním GDST BX - s páčkovým spouštěním Otáčky naprázdno (min -1 ) Max. výkon (kw) 1,0 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,27 Světlost přívodní hadice (mm) 13 Max. Ø brousícího tělíska (mm) 32 Max. Ø tvrdokovové frézy (mm) 16 Hmotnost (kg) 1,88 Bezmazný provoz Vysoká životnost díky dílům, které nepodléhají opotřebení Základní verze(b) Možno použít i lamelové leštící kotouče Automatická brzda doběhu - bez opotřebitelných součástí Nízká hmotnost a hladina akustického tlaku Kleština- Ø 6 mm [3; 4; 5; 8; 9; 5/16 ; 3/16 ;1/4 ] Výkon 1,0 kw

22 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY obvodové Naše obvodové brusky se používají s brusnými kotouči pro hrubé a jemné broušení oceli a litiny, k zalešťování svárů nebo obrábění odlitků. S ocelovými kartáči se toto robustní pneumatické nářadí používá k odjehlování, odstranění okuji, čištění výkovků, kamene nebo odstranění starých povrchů jako jsou barvy. Optimální poměr výkonu a hmotnosti Špičková konstrukce umožnila zvýšit poměr výkonu k hmotnosti. Jedná se zejména o tvar výrobku, rozložení váhy výrobku - těžiště, použitý materiál tělesa z hořčíkové slitiny. Vysoký výkon Naše obvodové brusky se vyznačují kompaktním designem při vysokém výkonu. Konstrukce motoru využívá nejmodernější materiály a výrobní technologie pro dosažení maximálních výkonů šplhajících k hranici 2,4 kw. Dlouhá životnost Robustní konstrukce používající špičkové materiály zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí ve slévárnách a brusírnách. Robustnost Mnohostranně použitelné, robustní nářadí je vhodné pro průmyslové použití v dílnách, slévárnách, kamenolomech, ve stavebnictví nebo strojírenství. Ergonomičnost Naše brusky dosahují nízkých hladin vibrací v porovnání s konkurencí. Díky ergonomickému tvaru úchopových částí našeho pneumatického nářadí se výrazně ulehčí práce obsluhy.

23 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY obvodové (přímé s přírubovým upínáním brusných kotoučů) Typ PBO 50B-45X PBO 80A-45X PBO 80B-45X PBO 100MX PBO 150MX GS BX PBO 180NX PBO 230 NX Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,5 1,1 1,5 2,4 1,5 2,4 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,5 0,7 0,6 0,7 0,6 0,7 Světlost přívodní hadice (mm) Max. Ø brousného kotouče (mm) Šíře brusného kotouče (mm) 10 20/ ; 25 8; 10 8; 10 Max. obvodová rychlost (m/s) Hmotnost brusky (kg) 1,0 2,2 / 2,4 3,8 5,1 6, ,0 5,0 Výkon 500 W 2,4 kw

24 Typ GS BX Otáčky naprázdno (min -1 ) Max. výkon (kw) 2,4 PROFESIONÁLNÍ PNEUMATICKÁ BRUSKA obvodová (přímá s přírubovým upínáním brusných kotoučů) Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,7 Světlost přívodní hadice (mm) 16 Max. Ø brusného kotouče (mm) 150 Šíře brusného kotouče (mm) 20; 25 Max. obvodová rychlost (m/s) 32 Hmotnost brusky (kg) 6,5 Výkon 2,4 kw

25 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY pásové Naše pásové brusky jsou vhodné k broušení, leštění, začišťování rovinných i křivých a "křivočarých" ploch a srážení hran, rovněž k opracování oceli, ušlechtilé oceli, mosazi, bronzových odlitků, hliníkových odlitků atd. Dle požadované kvality povrchu se volí brusné pásky nejrůznějších šířek od 3,5 mm do 25 mm a délek od 305 mm do 510 mm. Vysoký výkon Unikátní konstrukce kontaktních ramínek umožňuje snadnou výměnu brusných pásů, kde upínací systém zaručuje kontinuální napnutí brusného pásu a tím využít maximálního výkonu našich pásových brusek. Optimální poměr výkonu a hmotnosti Díky propracované konstrukci motoru bez jakýchkoliv vložených převodů bylo možno dosáhnout zvýšení poměru výkonu k hmotnosti. Dlouhá životnost Kompaktní design a propracovaná konstrukce v kombinaci s nejmodernějšími materiály zaručuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí v brusírnách. Použití i v těžko dostupných místech Díky speciální konstrukci kontaktních ramínek lze brousit ve zvlášť stísněných podmínkách. Dostupnost stísněných míst je dána zejména konstrukcí kontaktního ramínka. Ramínko je spojeno otočným kloubem s motorovou částí brusky. Broušení rovných i zakřivených povrchů S našimi pásovými bruskami lze velice efektivně brousit a leštit rovné i zakřivené povrchy.

26 PNEUMATICKÉ BRUSKY pásové Typ GB BX GB CX Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,3 0,5 GB BX Kontaktní ramínka pro GB typů Brusné pásy Šířka: 3,5 mm do 13mm Délka: 305, 330, 370 mm. Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,45 0,28 Světlost přívodní hadice (mm) 6 10 Kontaktní ramínka pro GB typů Obvodová rychlost brusného pásu (m/s) 28 22,5 Rozměr brusného pásu (mm) 13 x x 480 Hmotnost brusky (kg) 0,60 0,56 1,42 Brusné pásy Šířka: 9,5 mm do 25mm Délka: mm. Výkon 300 W; 500 W

27 PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY úhlové Naše robustní výkonné brusky se používají s brusnými kotouči k obrábění, broušení a začišťování odlitků, svárů, oceli, nekovových materiálů různých druhů a kamene, např. při výrobě kontejnerů, ocelových konstrukcí, ve strojírenství, slévárnách a u staveb ze železobetonových konstrukcí. Úhlové brusky jsou vybaveny vyvažovací jednotkou pro snížení vibrací. Nabízíme úhlové brusky s průměrem brusného kotouče od 100 mm do 230 mm a výkonem od 0,5 do 2,4 kw. Vysoký výkon Naše úhlové brusky se vyznačují kompaktním designem při vysokém výkonu. Konstrukce motoru využívá nejmodernější materiály a výrobní technologie pro dosažení maximálních výkonů. Vezměte si nářadí do ruky a přesvědčte se sami o vynikajícím poměru výkonu a hmotnosti. Ergonomičnost Naše brusky dosahují nízkých hladin hluku, zejména díky inovativní konstrukci přídavné rukojeti jsou minimalizovány vibrace. Ergonomický tvar úchopových částí našeho pneumatického nářadí výrazně ulehčuje práci obsluhy. Efektivita Naše brusky jsou vybaveny regulátorem otáček, který zajistí konstantní otáčky i při zatížení. Regulátor umožní nastavení obvodových rychlostí tak, že je možno využít max. potenciál pneumatického nářadí pro danou aplikaci. Díky regulovanému chodu naprázdno je dosaženo výrazného snížení spotřeby stlačeného vzduchu. Naše regulátory umožňují optimální volbu otáček a tím se rovněž výrazně prodlužuje životnost nářadí. Vertikální brusky bez převodovky Vhodné zejména pro broušení, řezání na volných plochách, vertikální brusky jsou bez vložených převodů vyžadujících vyšší nároky na úroveň servisu. Brusky s převodovkou Úhlový převod v "hlavě" brusky umožnil minimalizovat výšku hlavy a díky spirálnímu ozubení je zajištěn excelentní přenos výkonu motoru na brusný kotouč. Naše brusky s úhlovým převodem jsou perfektní pro aplikace ve stísněných prostorech (nízká úhlová hlava). Bezmazný provoz Zásadní výhodou u turbínových brusek je provoz bez nutnosti přimazávání stlačeného vzduchu. Výkon turbínové brusky Naše turbínové brusky dosahují dvojnásobného výkonu a poloviční hmotnosti s porovnáním konvenčních brusek s lamelovým motorem.

28 PNEUMATICKÉ BRUSKY úhlové Typ GDA BX /chlazení vodou i vzduchem/ Náhrada za PBU 20B-DIAM PBU 150G-80X PBU 180G-80X PBU 230G-80X PBU 115C-80Z PBU 125C-45X PBU 180E-80X PBU 230E-80X PBP 115A-80X PBP 125A-80X GA BX GA BX GA BX Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,6 1,90 0,50 2,35 2,40 2,35 1,0 1,0 0,5 2,3 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,9 0,9 0,7 0,8 0,5 0,7 1,1 0,7 0,7 0,7 0,4 1,8 1,3 Světlost přívodní hadice (mm) Max. Ø brusného kotouče (mm) Max. Ø diamantového tělíska u GDA Šíře brusného kotouče (mm) - 4, 6, 8 6, 8, 10 6, 8, 10 4, 6, , 8, 10 6, 8, 10 3, 4, 6 10 Max. obvodová rychlost (m/s) / / Hmotnost brusky (kg) 1,35 Hmotnost nap. vzduchu 0,35 Hmotnost vodní přípojky 0,75 3,90-4,35 1,85 5,58 5,55 5,58 2,30 2,30 1,30 4,6 SPECIÁLNÍ NÁŘADÍ Do této skupiny patří také pneumatická bruska s turbínovým pohonem GAT BX Výkon 500 W - 2,4 kw

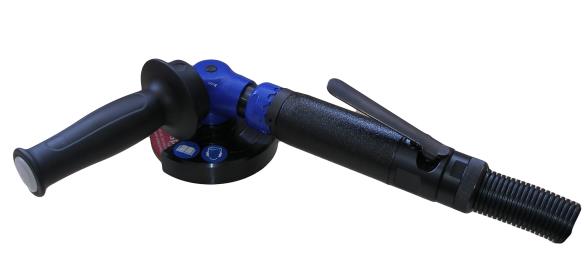

29 PNEUMATICKÁ BRUSKA úhlová Typ GA BX Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,5 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,4 Světlost přívodní hadice (mm) 13 Šíře brusného kotouče (mm) 3, 4, 6 Minimální vibrace Optimální úběr materiálu Úhlová převodovka umožňuje pracovat ve stísněných prostorech Volitelné nasměrování výfuku vzduchu - vpravo nebo vlevo Páčkové spouštění (X) Integrovaný regulátor otáček zajistí konstantní otáčky i při zatížení, je dosaženo výrazného snížení spotřeby stlačeného vzduchu při chodu naprázdno. Max. obvodová rychlost (m/s) 80 Hmotnost brusky (kg) 1,30 S úhlovou převodovkou 235 mm 105 Pro brusné kotouče o Ø 100 mm Výkon 500 W

30 Pneumatické brusky úhlové 1,5 kw, 2,2 kw PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s turbínovým pohonem Typ GAT BX GAT BX GAT BX GAT BX Otáčky naprázdno (min -1 ) Max. výkon (kw) 1,8 2,2 2,2 2,2 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,9 0,7 0,7 0,7 Světlost přívodní hadice (mm) Vnější Ø brusného kotouče typu 27/28 (mm) Šíře brusného kotouče typu 27/28 (mm) 3; 4; 6 3; 4; 6 3; 4; 6 4; 6; 8; 10 Šíře rozbrušovacího kotouče typu 41/42 (mm) 2; 2,5; 3,2 2; 2,5; 3,2 2; 2,5; 3,2 2; 2,5; 3,2 Max. obvodová rychlost (m/s) Max. hloubka řezu (mm) Hmotnost (kg) 2,2 1,8 1,9 2,8 Závit na vřetenu M14 M14 M14 M14 Napojení vzduchu G ½ vnitřní G ½ vnitřní G ½ vnitřní G ½ vnitřní Bezmazný provoz Vysoký výkon Maximální úběr materiálu Perfektní ovládání rukojetí ergonomického tvaru Rychlé nastavení polohy ochranného krytu Aretace vřetene stiskem tlačítka rychlá výměna kotouče jedním klíčem Možnost nastavení směnu výfuku vzduchu Dlouhá živnost nářadí Výkon 1,8 kw; 2,2 kw

31 Pneumatické brusky úhlové 4,5 kw PROFESIONÁLNÍ PNEUMATICKÉ BRUSKY s turbínovým pohonem Typ GAT BX GAT BX GAT CXT Otáčky naprázdno (min -1 ) Max. výkon (kw) 4,5 4,5 4,5 Spotřeba vzduchu naprázdno (m 3.min -1 ) 1,2 1,2 1,2 Světlost přívodní hadice (mm) Vnější Ø brusného kotouče typu 27/28 (mm) Šíře brusného kotouče typu 27/28 (mm) 4; 6; 8; 10 4; 6; 8 - Šíře rozbrušovacího kotouče typu 41/42 (mm) 2; 2,5; 3,2 2; 2,5; 3,2 - Max. obvodová rychlost (m/s) Max. hloubka řezu (mm) Hmotnost (kg) 4 4 4,5 Závit na vřetenu M14 M14 5/8 UNC Napojení vzduchu G ½ vnitřní G ½ vnitřní G ½ vnitřní Bezmazný provoz Vysoký výkon Maximální úběr materiálu Perfektní ovládání rukojetí ergonomického tvaru Rychlé nastavení polohy ochranného krytu Aretace vřetene stiskem tlačítka rychlá výměna kotouče jedním klíčem Možnost nastavení směnu výfuku vzduchu Dlouhá živnost nářadí Výkon 4,5 kw

32 G A T B X T X Páčkové spouštění B Základní provedení Výkon (W) X 10 = 2200 W Průměr brusného kotouče x 10 = 125 mm Max. obvodová rychlost x 10 = 80 m/s T Turbínový pohon A Bruska úhlová - angle G Bruska - grinder PROFESIONÁLNÍ PNEUMATICKÉ BRUSKA s turbínovým pohonem GAT BX T Závit 5/8 UNC TYPOVÝ KLÍČ

33 PNEUMATICKÉ BRUSKY STACIONÁRNÍ Brusky pro efektivní broušení - nespočet variant brusek pro každou aplikaci a druh práce Nabízíme stacionární brusky přizpůsobené přímo Vašemu použití. Robustní konstrukce našich brusek zajišťuje preciznost a bezpečnost provozu. Výkon: 150 W - 1,0 kw Otáčky: /min PROFESIONÁLNÍ Vysoký výkon Odlišná konstrukce stacionárních brusek oproti ručnímu nářadí umožňuje ještě lépe využít maximální potenciál našich výkonných motorů. Dlouhá životnost Stacionární aplikace umožňují využít robustnější konstrukci a tím je zajištěna dlouhá životnost našich stacionárních brusek, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí v brusírnách. Dálkové spouštění Naše stacionární brusky umožňují dálkové spouštění pomocí nadřazených systémů.

34 PROFESIONÁLNÍ PNEUMATICKÉ LEŠTIČKY Leštičky pro průmyslové použití - k optimálnímu leštění rovných i zakřivených ploch Naše robustní leštičky jsou vhodné pro průmyslové použití. Naleznou využití k leštění a broušení těžce dostupných rovných i zakřivených ploch karoserií automobilů po svařování, leštění svařenců a obrobků, obrušování starých nátěrů - vždy je zaručena hospodárná, efektivní, ergonomická práce a dlouhá životnost. Výhody: Efektivnost, hospodárnost Vysoký výkon při nízké hmotnosti Ergonomičnost Dlouhá životnost

35 PROFESIONÁLNÍ PNEUMATICKÉ LEŠTIČKY Leštičky pro průmyslové použití - k optimálnímu leštění rovných i zakřivených ploch Naše robustní leštičky jsou vhodné pro průmyslové použití. Naleznou využití k leštění a broušení těžce dostupných rovných i zakřivených ploch karoserií automobilů po svařování, leštění svařenců a obrobků, obrušování starých nátěrů - vždy je zaručena hospodárná, efektivní, ergonomická práce a dlouhá životnost. Efektivní a hospodárné Pracovní otáčky našich leštiček jsou nastaveny tak, aby bylo dosaženo optimálního výsledku leštění. Naše leštičky jsou vybaveny regulátorem otáček, který zajistí konstantní otáčky i při zatížení. Nízká spotřeba vzduchu a snížení opotřebení. DEPRAG INDUSTRIAL leštičky pracují efektivně a hospodárně. Vysoký výkon při nízké hmotnosti Naše leštičky se vyznačují kompaktní designem při vysokém výkonu. Vezměte si nářadí do ruky a přesvědčte se sami o vynikajícím poměru výkonu a hmotnosti. Ergonomičnost Naše leštičky dosahují nízkých hladin vibrací. Díky ergonomickému tvaru úchopových částí našeho pneumatického nářadí se výrazně ulehčí práce obsluhy. Dlouhá životnost Naše leštičky jsou vhodné pro průmyslové použití. Robustní konstrukce zajišťuje dlouhou životnost Vašeho nářadí i v případě použití v nepřetržitých provozech. Mnoho našich zákazníků potvrzuje dlouhou životnost našich leštiček.

36 PROFESIONÁLNÍ PNEUMATICKÉ LEŠTIČKY Typ / Max. výkon / Počet otáček naprázdno Přímé Pistolové Úhlové PS BXT 0,45 kw min -1 PLU 50 0,45 kw min-1 PLU 115 0,46 kw min -1 PLU 180 1,2 kw min -1 PLU 75 0,45 kw min-1 Převodové Excentrické PLP 180 0,7 kw min -1 PA 070 0,7 kw min -1 PAT 220 2,2 kw min -1 PLUE 125/150 0,15 kw min -1

37 PROFESIONÁLNÍ PNEUMATICKÉ LEŠTIČKY Typ PLU 50A-55ZK PLU 50B-45ZK PLU 50C-40ZK PLU 75A-70ZK PLU 115A-80Z PLU 180D-80X PLU 180E-80X PLP 180A-40X PLP 180B-40X PA BYI PAT BX PLUE 125/150 PS BXT Otáčky naprázdno (min -1 ) Max. výkon (kw) 0,45 0,46 1,20 1,20 0,70 0,70 0,70 2,2 0,15 0,45 Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,45 0,42 0,70 0,70 0,45 0,45 0,60 0,70 0,25 0,40 Světlost přívodní hadice (mm) Max. Ø brousícího tělíska (mm) Max. Ø tvrdokovové frézy (mm) 9,5 pouze pro typ PLU 50A-55ZK Max. Ø podložného disku (mm) Max. Ø vulkanfibrového disku (mm) pro PLU 75A-70ZK / Max. obvodová rychlost (m/s) / 40 / 40 / Hmotnost leštičky (kg) 0,75 1,35 3,10 2,20; 2,40; 2,0; 2,0 0,87 1,50 Výkon 150 W -2,2 kw

38 PROFESIONÁLNÍ PNEUMATICKÉ VRTAČKY Typ / Max. výkon / Počet otáček naprázdno Přímé Úhlové Pistolové Ostatní DS 012 0,12 kw 500 min -1 DS(C) 020 0,20 kw min -1 DS 029 0,29 kw min -1 DA 020 0,20 kw min -1 DA 025 0,25 kw min -1 PV 6 0,21 kw min -1 PV 13 0,35-0,50 kw min -1 PV 16 0,50 kw min -1 PV 32, PVR 32 1,45-1,85 kw 380 min -1 DP 017 0,17 kw min -1 DP 029 0,29 kw min -1 DP 040 0,40 kw 470 min -1 DP kw min -1 Závitořezy DP 015 0,15kW 620/660 min -1 DP 030 0,30kW 650/550 min -1 DP 040 0,40 kw 300/250 min -1 DS 040 0,40kW 650/1120 min -1 Typ vrtačky: DP 070 0,70 kw 320/550 min -1 DS - přímá DA - úhlová Výkon 120 W 1,85 kw

39 Výhody: Ergonomičnost Optimální poměr výkonu a hmotnosti Snadná obsluha Spolehlivost Variabilita Modularita PNEUMATICKÉ VRTAČKY, ZÁVITOŘEZY Vrtačky pro maximální výkon vrtání nejvyšší přesnosti a za minimální čas Závitořezy pro snadné řezání závitů do oceli, hliníku a jiných materiálů Naše robustní vrtačky naleznou využití v průmyslu při jakémkoliv vrtání různorodých materiálů. Z našeho bohatého sortimentu si vyberete ruční vrtačky různého provedení pistolové, přímé a úhlové s výkony od 170 W do 3,5 kw, vhodné pro vrtání otvorů v rozsahu průměrů od 0,5 mm do 80 mm. Vrtačky najdou uplatnění v leteckém, automobilovém, obuvnickém, strojírenském průmyslu. PROFESIONÁLNÍ Závitořezy se používají k řezání a čištění závitů do oceli, hliníku nebo jiných materiálů. Aplikace je možno najít v různých odvětvích automobilového a strojírenského průmyslu. Závitníky jsou vybaveny speciální hlavicí umožňující perfektní vedení závitníku při řezání závitu bez nutnosti přesného dodržení souososti závitořezu s osou otvoru.

40 Naše robustní vrtačky naleznou využití v průmyslu při jakémkoliv vrtání různorodých materiálů. Vrtačky najdou uplatnění v leteckém, automobilovém, obuvnickém, strojírenském průmyslu. PROFESIONÁLNÍ PNEUMATICKÉ VRTAČKY PŘÍMÉ Vrtačky pro maximální výkon vrtání nejvyšší přesnosti a za minimální čas Ergonomičnost Naše přímé vrtačky dosahují díky propracované konstrukci nízkých hladin vibrací. Naše nářadí je navrhováno s ohledem na maximální ergonomičnost úchopových částí tak, aby výrazně ulehčovalo práci obsluhy. Optimální poměr výkonu a hmotnosti Inovativní konstrukce motoru v kombinaci s efektivním převodovým ústrojím nám umožnila zvýšit poměr mezi hmotností a výkonem. Snadná obsluha Intuitivní ovládání a snadná obsluha v rozdílných aplikacích a různých procesech vrtání. Přímé vrtačky jsou zejména určeny pro vertikální vrtací procesy. Upínací skličídla umožňují snadnou výměnu nástrojů. Vysoká variabilita Variabilita aplikací zohledňující použití vrtačky, vrtání malých otvorů od průměru 0,5 mm do průměru 6 mm, rychlostmi otáčení od 600 ot./min do ot./min. Modularita - řešení dle specifických požadavků zákazníka Díky modularitě je možno uspokojit téměř jakýkoli požadavek zákazníka na použití vrtačky.

41 Typ - pravotočivé V nabídce i reverzační: DS YRMK3, DS YRMK2, DS YRMK2, DS YRMK4, DS YRMK3, DS YRMK5, DS YRMK4 Otáčky naprázdno (min -1 ) Jmenovité otáčky DS ZB PROFESIONÁLNÍ PNEUMATICKÉ VRTAČKY DS ZMK1 DS YMK2 DS YMK2 DS YMK3 DS YMK / / 520 / 380 / / 650 / / 300 DS YMK4 DS YMK4 DS YMK4 DS YMK5 DS YMK5 360 / 200 / 500 / 200 / / 100 / 250 / 100 / 80 Přímé Max. výkon (kw) 0,7 0,7 / 1,1 / 1 / 1 / 1,8 1,8 / 1,8 / 3,5 / 3,5 / 3,5 Spotřeba vzduchu při max. výkonu (m 3.min -1 ) 0,85 0,8 / 1,3 / 1,3 / 1,3 / 1,9 1,9 / 1,9 / 3 / 3 / 3 Světlost přívodní hadice (mm) / 12 / 15 / 15 / / 15 / 19 / 19 / 19 Vrtání do oceli (mm) (max. Ø vrtáku ) / 19 / 26 / 30 / / 50 / 50 / 60 / 80 Hmotnost (kg) 4, Výkon 700 W 3,5 kw

42 Typ DS PC PROFESIONÁLNÍ PNEUMATICKÁ VRTAČKA Přímá typ DS Otáčky naprázdno / při max. výkonu (min -1 ) 500 / 250 Max. výkon (W) 120 TYPOVÝ KLÍČ DS P C Spotřeba vzduchu při max. výkonu (m 3.min -1 ) 0,3 Světlost přívodní hadice (mm) 6 Smysl otáčení Vpravo Jmenovitý kroutící moment (Nm) 4,5 Odjehlování otvorů do max. průměru 15 Rozsah upínání nástroje (mm) Ø 3 Ø 9,5 Hmotnost (kg) 0,76 C - kleština P Spouštění přítlakem Otáčky x 100 (min -1 ), 005 = 500 min -1 Výkon x 10 (W), 012 = 120 W Typ vrtačky - přímá k odjehlování otvorů do průměru 15 mm, s běžnými záhlubníky (90 ) tlačítko Spouštění je přítlakem, pro kleštiny s M 12 x 1, upínací průměr 3-9,5 mm, tlačítko aretace vřetene ( jednoduché upínání a povolování nástroje). Kleština - Ø 3mm; 3,175 mm; 3,3 mm; 4 mm; 5mm; 6mm; 6,35mm; 7mm; 8mm; 9mm; 9,5mm; Výkon 120 W

43 PROFESIONÁLNÍ PNEUMATICKÉ VRTAČKY Přímé typ DS Otáčky naprázdno (min -1 ) Max. výkon (W) 200 Spotřeba vzduchu při max. výkonu (m 3.min -1 ) 0,3 Světlost přívodní hadice (mm) 5 Světlost přívodního nátrubku (mm) 4 Max. průměr vrtáku (mm) 6,35 Rozsah sklíčidla B10, 3/8 (mm) 0,5 0,6 TYPOVÝ KLÍČ DS BXP 3/8 Výkon x 10 (W), 020 = 200W Typ vrtačky - přímá X páčkové spouštění Y otočné spouštění S - krátká bez přívodní vzduchové hadice B - s koaxiálním vstupem a výstupem vzduchu Otáčky x 100 (min -1 ), 060 = 6000min -1 3/8 vrtákové sklíčidlo se závitem 3/8 UNF B10 vrtákové sklíčidlo s kuželem B10 Kryt sklíčidla nebo kleštiny Hmotnost (kg)-celková (bez napojení vzduchu) 0,47-0,92 (0,37-0,69) Ze základních modulů lze sestavit až 144 typů vrtaček Kleština - Ø 1 mm, 2mm, 3mm, 4mm, 5mm, 6mm, 1/8, 3/16, 1/4 Smysl otáčení vpravo Výkon 200 W

44 Typ DS SXPB10 DS SXPB10 DS SXPB12 Otáčky naprázdno (min -1 ) Max. výkon (W) 290 PROFESIONÁLNÍ PNEUMATICKÉ VRTAČKY TYPOVÝ KLÍČ DS S X P B10 Přímé typ DS Kužel sklíčidla Spotřeba vzduchu naprázdno(m 3.min -1 ) 0,35 Světlost přívodní hadice (mm) 6 Vrtákové sklíčidlo s kuželem DIN 238 B10, B12 Rozsah sklíčidla / rychloupínacího sklíčidla(mm) 0,5 6,5 / 0,8 10 0,5 6 / 0,5-10 Hmotnost (kg) 0,86-1 Kryt sklíčidla X páčkové spouštění S krátké provedení Otáčky x 100 (min -1 ), 170 = min -1 Výkon x 10 (W), 029= 290 W Typ vrtačky - přímá Pneumatické vrtačky typu DS 029 jsou určeny do 10 mm vrtání do oceli, ve třech provedeních pro optimální obsluhu. Přímé provedení s páčkovým spouštěním, určené především pro vertikální práce. Výkon 290 W

45 Naše robustní vrtačky naleznou využití v průmyslu při jakémkoliv vrtání různorodých materiálů. Vrtačky najdou uplatnění v leteckém, automobilovém, obuvnickém, strojírenském průmyslu. PROFESIONÁLNÍ PNEUMATICKÉ VRTAČKY ÚHLOVÉ Vrtačky pro maximální výkon vrtání nejvyšší přesnosti a za minimální čas Ergonomičnost Dlouholetá koncentrace na ergonomičnost při vývoji vrtaček je základem pro kvalitu, přesnost a anatomičnost úchopových částí úhlových vrtaček tak, aby naše nářadí perfektně padlo do ruky. Nízká hladina hluku a vibrací vytváří komfortní pracovní podmínky. Optimální poměr výkonu a hmotnosti Inovativní konstrukce motoru v kombinaci s efektivním úhlovým převodovým ústrojím zaručuje dostatečný výkon pro maximální úběr materiálu a to vše při výborném poměru výkon k hmotnosti. Snadná obsluha Intuitivní ovládání a snadná obsluha v různých aplikacích - při různých procesech vrtání. Úhlové vrtačky jsou zejména určeny pro aplikace ve stísněných podmínkách, kde je možno využít úhlového převodu našich vrtaček. Modularita Díky modularitě je možno uspokojit téměř jakýkoli požadavek zákazníka na použití vrtačky. Různá provedení úhlové hlavy Možnost vybrat si provedení úhlové hlavy - 90, 120, 150. Kleština, sklíčidla, MORSE-kužel Ve stísněných prostorech možnost volby upínání do sklíčidla, kleštiny nebo pomocí MORSE kužele.

46 Typ DA, DC 020, DA 025 Otáčky naprázdno (min -1 ) Max. výkon (W) 0,20 0,25 Spotřeba vzduchu při max. výkonu (m 3.min -1 ) 0,35 Světlost přívodní hadice (mm) 6 Max. průměr vrtáku (mm) OCEL 4 DA, DC DA 025 HLINÍK 6 DA, DC DA 025 Rozsah sklíčidla kužel DIN 238 (mm) 0,5 6; B10 DA, DC 020 0,5-6; 0,8-10; B12 DA 025 Hmotnost (kg) 0,7-1,1 PNEUMATICKÉ VRTAČKY TYPOVÝ KLÍČ DA S X C Výkon x 10 (W), 025 = 250 W Typ vrtačky: A úhel 90 ; C úhel 150 Úhel 150 Úhlové typ DA, DC C kleština B.. vrtákové sklíčidlo s kuželem X páčkové spouštění Z spouštění tlačítkem S krátké provedení B základní provedení Otáčky x 100 (min -1 ), 140 = min -1 Úhel 90 Kleština - Ø 1mm; 2mm; 3mm; 3,2mm; 4mm; 4,8mm; 5mm; 6mm; 3/16 ; 1/8 ; 1/4 Výkon W

47 PROFESIONÁLNÍ PNEUMATICKÉ VRTAČKY Úhlové s kuželovou dutinou MORSE nebo se sklíčidlem Typ pravotočivé R- reverzační DA YB16 (sklíčidlo-rozsah 1 13 mm/ B16) DA YMK1 DA YMK2 DA YMK3 DA YMK4 Reverzační DA YRMK4 DA YRMK5 Otáčky naprázdno (min -1 ) Jmenovité otáčky / 400 / 400 / / 280 / 280 / / / 90 Max. výkon (kw) 0,48 0,48 / 1,5 / 2,1 / 2,2 2,2 Spotřeba vzduchu při max.výkonu (m 3.min -1 ) 0,6 0,6 / 0,7 / 0,8 / 1,0 2 Světlost přívodní hadice (mm) / 15 / 15 / Vrtání do oceli (mm) / 23 / 32 / / 80 Hmotnost (kg) 3,9 2,9-13,9 17; 21,7 Výkon 480 W 2,2 kw

48 Naše robustní vrtačky naleznou využití v průmyslu při jakémkoliv vrtání různorodých materiálů. Vrtačky najdou uplatnění v leteckém, automobilovém, obuvnickém, strojírenském průmyslu. PROFESIONÁLNÍ PNEUMATICKÉ VRTAČKY PISTOLOVÉ Vrtačky pro maximální výkon vrtání nejvyšší přesnosti a za minimální čas Ergonomičnost Dlouholetá koncentrace na ergonomičnost při vývoji vrtaček je základem pro kvalitu, přesnost a anatomičnost úchopových částí pistolových vrtaček tak, aby naše nářadí perfektně padlo do ruky. Nízká hladina hluku a vibrací vytváří komfortní pracovní podmínky. Optimální poměr výkonu a hmotnosti Navzdory velice kompaktním rozměrům mají naše vrtačky výkonné motory, které zaručují dostatečný výkon pro maximální úběr materiálu. U každé naší vrtačky je zaručena nízká hmotnost a perfektní rovnováha. Inovativní konstrukce motoru v kombinaci s efektivním převodovým ústrojím umožnila zvýšit poměr výkonu k hmotnosti. Snadná obsluha Intuitivní ovládání a snadná obsluha v různých aplikacích při různých procesech vrtání. Rychloupínací sklíčidla umožňují snadnou a velmi rychlou výměnu nástrojů. Reverzace Některé naše pistolové vrtačky jsou k dostání i ve verzích s reverzačním motorem, který je vhodný zejména pro aplikace vyžadující obousměrný chod vlevo či vpravo.

49 Typ Otáčky naprázdno (min -1 ) (I.rychl.stup./ II.rychl.stup.) Max. výkon (kw) (I.rychl.stup./ II.rychl.stup.) PROFESIONÁLNÍ PV 6A PV 6A-B PV 6E PV 6 AH PV 6 A-BH PV 6 EH PV 13 B PV 13 C / ,21 0,45 / 0,50 0,35 PNEUMATICKÉ VRTAČKY Pistolové typ PV PV 16B 600 / 850 0,45 / 0,50 TYPOVÝ KLÍČ P V 6 A B H Pneumatická Hadice Inovační stupeň Max. Ø vrtáku Vrtačka Varianta Spotřeba vzduchu naprázdno / při max. výkonu (m 3.min -1 ) (I.rychl.stup./ II.rychl.stup.) 0,60 0,50 0,45 / 0,90 0,70 0,95 0,80 0,45 / 0,90 0,70 Světlost přívodní hadice (mm) Rozsah sklíčidla (mm) 0,5-6 0, PV 6E, PV 6 EH Hmotnost (kg) 0,65 2,45 1,95 3,15 PV 16B PV 13B PV 6A PV 6A-B PV 6 A-BH Vysoký výkon při nízké hmotnosti Ergonomické provedení PV 6E PV 6EH PV 6AH Úsporný provoz Výkon W

50 PROFESIONÁLNÍ Typ PV 32A-04X PVR 32A-04X PNEUMATICKÉ VRTAČKY TYPOVÝ KLÍČ P V R 32A 04X Typ PV(R) Páčkové spouštění Otáčky naprázdno (min -1 ) Max. výkon (kw) 1,85 1,45 Spotřeba vzduchu naprázdno / při max. výkonu (m 3.min -1 ) 1,10 / 2,1 1,10 /2,4 Světlost přívodní hadice (mm) Přepínač směru otáček (vpravo/vlevo) - + Počet otáček Inovační stupeň Max. Ø vrtáku Reverzační Vrtačka Pneumatická Hmotnost (kg) 9,50 9,40 Max. Ø vrtáku do oceli, plastu, hliníku: 32 mm; MORSE kužel 3mm Výkon 1,45; 1,85 kw

51 Typ DP ZB10 DP ZB10 DP ZB10 DP ZB10Q DP ZB12 DP ZB12Q PNEUMATICKÉ VRTAČKY Pistolové typ DP DP ZB12 DP ZB12 DP ZB12 DP ZRB12 DP ZB16 DP ZP3/8 DP ZP3/8 Otáčky naprázdno (min -1 ) vpravo 1700 vlevo Max. výkon (kw) 0,17 0,29 0,29 0,29 0,29 0,29 0,29 0,30 0,40 0,6 0,6 Spotřeba vzduchu naprázdno (m 3.min -1 ) Světlost přívodní hadice (mm) 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,65 0,50 0,2 0, Rozsah sklíčidla /upínacího pouzdra (mm) 0,5 6 0,5 6,5 0,5 6,5 / 0,5-6 0,8 10 / 0,5-8 0,8-10 0,8-10 0, ,8 10 0,8-10 Hmotnost (kg) 0,6 0, ,0 2,3 1,1 1,1 TYPOVÝ KLÍČ D P Z B10 Q Q = rychloupínací pouzdro P = Pistolová rukojeť Kužel sklíčidla Spouštění: Z = tlačítkem Otáčky x 100; 45 x 100 = 4500 min -1 DP ZB12Q DP ZB16 Výkon x 10; 29 x 10 = 290 Watt D = Vrtačka - Drill DP ZP3/8 Die Bohrmaschine vom Typ DP ZRB12 kann zusätzlich auch als Schrauber verwendet werden Výkon W

52 Nabízíme stacionární vrtačky přizpůsobené přímo Vašemu použití. PNEUMATICKÉ VRTAČKY STACIONÁRNÍ Vrtačky pro maximální výkon vrtání nejvyšší přesnosti a za minimální čas Vrtačky i pro nejmenší odstupy vrtání ve vícevřetenových jednotkách, např. ve výrobě oken. Výkon: dle požadavku zákazníka a dle použití, orientačně od 170 W do 600 W Otáčky: /min PROFESIONÁLNÍ Vysoký výkon Odlišná konstrukce stacionárních vrtaček oproti ručnímu nářadí umožňuje ještě lépe využít maximální potenciál našich výkonných motorů. Dlouhá životnost Stacionární aplikace umožňují využít robustnější konstrukci a tím je zajištěna dlouhá životnost našich stacionárních vrtaček, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Dálkové spouštění Naše stacionární vrtačky umožňují dálkové spouštění pomocí nadřazených systémů.

53 PROFESIONÁLNÍ PNEUMATICKÉ ZÁVITOŘEZY PŘÍMÉ Závitořezy pro snadné řezání závitů do oceli, hliníku a jiných materiálů Naše závitořezy se používají k řezání čištění závitů do oceli, hliníku nebo jiných materiálů. Aplikace je možno najít v různých odvětvích automobilového a strojírenského průmyslu. Závitníky jsou vybaveny speciální hlavicí umožňující perfektní vedení závitníku při řezání závitu bez nutnosti přesného dodržení souososti závitořezu s osou otvoru. Dlouhá životnost Robustní konstrukce zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Snadná obsluha Intuitivní ovládání a snadná obsluha v různých aplikacích při různých procesech řezání závitů, vhodné pro řezání závitů do slepých otvorů. Naše nářadí disponuje unikátním systémem pro rychlou výměnu závitníků jiných rozměrů nebo zlomených. Reverzace Nářadí je vybaveno reverzačním motorem, který umožňuje řezání levých i pravých závitů, chod vpravo a vlevo je volen směrem tahu či tlaku přímého závitořezu. Téměř dvojnásobné otáčky při reverzaci umožní výrazně zrychlit a zproduktivnit práci. Vertikální aplikace Ideální použití pro vertikální řezání závitů, při vhodné kombinaci s vyrovnávači váhy "balancéry" nebo upnutí závitořezu v lineárních stojanech.

54 PROFESIONÁLNÍ PNEUMATICKÉ ZÁVITOŘEZY PISTOLOVÉ Závitořezy pro snadné řezání závitů do oceli, hliníku a jiných materiálů Naše závitořezy se používají k řezání čištění závitů do oceli, hliníku nebo jiných materiálů. Aplikace je možno najít v různých odvětvích automobilového a strojírenského průmyslu. Závitníky jsou vybaveny speciální hlavicí umožňující perfektní vedení závitníku při řezání závitu bez nutnosti přesného dodržení souososti závitořezu s osou otvoru. Optimální poměr výkonu a hmotnosti Inovativní konstrukce motoru v kombinaci s efektivním převodovým ústrojím a minimalizací hmotnosti použitím hořčíkových slitin pro těleso závitořezu nám umožnila zvýšit poměr mezi hmotností a výkonem. Snadná obsluha Intuitivní ovládání a snadná obsluha v různých aplikacích při různých procesech řezání závitů a pro řezání závitů do slepých otvorů. Vhodné pro velký rozsah řezaných závitů od M3 do M16. Reverzace Nářadí je vybaveno reverzačním motorem, který umožňuje řezání levých i pravých závitů, chod vpravo a vlevo je flexibilně volen tlačítky spouštění.

55 Typ Otáčky naprázdno vpravo/vlevo (min- 1 ) 620/ / /250 Max. výkon (kw) 0,15 0,3 0,4 Spotřeba vzduchu naprázdno (m 3.min- 1 ) 0,35 0, 4 0,5 Světlost přívodní hadice (mm) Pistolová rukojeť DP ZRB10 DP ZRB12 DP ZRB16 PNEUMATICKÉ ZÁVITOŘEZY Přímá forma DS BXRB12 DS BXRB16 650/ /550 0,25 0,7 0,4 0, TYPOVÝ KLÍČ D P Z R B16 Typ DP, DS Kužel sklíčidla Reverzační Spouštění: Z = tlačítkem Otáčky x 100; 3 x min -1 Výkon x 10; 40 x 10 = 400 Watt S = Přímá forma; P = Pistolová rukojeť D = Vrtačka - Drill PROFESIONÁLNÍ Řezání závitu do oceli M 5; M 8, M 14 M 6; M 14 Řezání závitu do hliníku M 6; M 10, M 14 M 8; M 16 Hmotnost (kg) 0,8 1,5 2,4 1,5 2,9 DP ZRB10 DP ZRB16 DS BXRB12 Výkon 150 W 0,7 kw

56 PROFESIONÁLNÍ PNEUMATICKÉ RÁZOVÉ UTAHOVÁKY Robustní utahováky k průmyslovému utahování a povolování šroubů, matic a svorníků s utahovacím momentem 1,5 Nm Nm Naše robustní šroubováky naleznou využití zejména v odvětvích automobilového průmyslu a strojírenské výroby. K průmyslovému utahování a povolování šroubů, matic a svorníků v rozmezí utahovacích momentů od 1,5 Nm do Nm. Vždy je zaručena hospodárná, efektivní, ergonomická práce a dlouhá životnost. Výhody: Vysoký výkon Robustnost Dlouhá životnost Snadná obsluha

57 PNEUMATICKÉ RÁZOVÉ UTAHOVÁKY Robustní utahováky k průmyslovému utahování a povolování šroubů, matic a svorníků s utahovacím momentem 1,5 Nm Nm Naše robustní utahováky naleznou využití zejména v odvětvích automobilového průmyslu a strojírenské výroby. K průmyslovému utahování a povolování šroubů, matic a svorníků v rozmezí utahovacích momentů od 1,5 Nm do Nm. Vždy je zaručena hospodárná, efektivní, ergonomická práce a dlouhá životnost. PROFESIONÁLNÍ Vysoký výkon Naše pneumatické utahováky jsou navrženy tak, aby minimalizovaly výrobní časy co nejrychlejším zašroubováním a utažením šroubového spoje. Díky konstrukci rázových utahováků je možno docílit vysokých kroutících momentů bez nutnosti zachytit reakční sílu v případě statického momentu. Robustnost Robustní konstrukce zajišťuje velkou odolnost vůči nechtěnému vnějšímu poškození. Nářadí je vhodné pro nejtěžší pracovní podmínky. Dlouhá životnost Robustní konstrukce zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Jako obecné pravidlo platí, že v případě překročení času nutného k dosažení požadovaného kroutícího momentu delším než 5s je doporučeno pro zajištění vyšší životnosti a spolehlivosti volit o řád vyšší pneumatický utahovák. Snadná obsluha Intuitivní ovládání a snadná manipulace při různých šroubovacích procesech, vyžadujících vysokou efektivitu. Hodnota maximálního dosaženého kroutícího momentu je dána vhodnou volbou velikosti pneumatického šroubováku a časem po který je bicí mechanismus rázového utahováku aktivován.

58 PROFESIONÁLNÍ PNEUMATICKÉ RÁZOVÉ UTAHOVÁKY Typ / Max. kroutící moment / Max. Ø dříku utahovaného šroubu SMP 030-1/2 ZA 300 Nm max ø 16 mm SMP 085-1/2 ZA 850 Nm max ø 22 mm PSR Nm max ø 24 mm SMP 110-3/4 ZA 1100 Nm max ø 30 mm SMP 140-1"XA 1400 Nm max ø 30 mm PSR Nm max ø 36 mm PRU 6 6 Nm max ø 6 mm

59 PROFESIONÁLNÍ PNEUMATICKÉ RÁZOVÉ UTAHOVÁKY Rychlé a spolehlivé utažení a povolení šroubů, vysoký výkon při nízké hmotnosti, jednoduchá obsluha a údržba Provedení Pistolová rukojeť Rukojeť přídavná, páčka Typ SMP 030-1/2 ZA SMP 085-1/2 ZA PSR 24 SMP 110-3/4 ZA SMP XA PSR 36 PSR 36 C PSR 36 C-L Otáčky naprázdno (min -1 ) Max. kroutící moment (Nm) Spotřeba vzduchu naprázdno (m 3.min -1 ) 0,9 1,4 1,1 1,5 1,9 2,0 2,0 Světlost přívodní hadice (mm) Hmotnost (kg) 1,5 2,5 4,0 4,7 9,04 10,5 10,5 Pro šrouby M10 M16 M12-M22 M14 M24 M10 - M30 M16 M30 M20 M36 M20 M36 nová generace rázových utahováků PRU 6 max. kroutící moment 5,5 Nm, bez vypnutí spojky 6 Nm Spotřeba vzduchu naprázdno 0,52 m 3.min -1 Otáčky naprázdno 750 min -1 Světlost přívodní hadice 8mm Krouticí moment Nm

60 Provedení Typ Otáčky naprázdno (min -1 ) Max. kroutící moment (Nm) 850 Spotřeba vzduchu při max. výkonu (m 3.min -1 ) Pistolová rukojeť SMP 085-1/2 ZA 0,8 Světlost přívodní hadice (mm) 10 Hmotnost (kg) 2,5 PNEUMATICKÝ RÁZOVÝ UTAHOVÁK Nová generace rázových utahováků umožňuje vysoce efektivní práci se šroubovými spoji v náročných provozech s požadavky na vysoký výkon, spolehlivost a efektivitu práce i v nepřetržitých provozech. Regulace výkonu ve třech stupních, kde první je max. kroutící moment, poloha 2 redukuje moment na 50% a třetí poloha odpovídá 30% maximálního kroutícího momentu. PROFESIONÁLNÍ Revoluční konstrukce motoru vyšší výkon při zachování optimálních vnějších rozměrů tělesa motoru Pro šrouby M12 M22 Nízká hladina hluku a vibrací ideální pro práci v nepřetržitých provozech Maximální výkon, maximální efektivita pro práci v nejnáročnějších průmyslových aplikacích a profesionálních pneuservisech Profesionální spouštění pro optimální ovládání chodu Ergonomická rukojeť špičková konstrukce rukojeti a tělesa motoru usnadňuje práci a minimalizuje námahu obsluhy Profesionální pneumatický ½ rázový utahovák pro nejnáročnější průmyslové aplikace, zejména pro utahování a povolování šroubových spojů, nejběžněji ve velikostech od M12 do M22, v odvětvích automobilového průmyslu a strojírenské výroby. Krouticí moment 850 Nm

61 Výhody: Průmyslové použití Dlouhá životnost Snadná obsluha Robustnost PNEUMATICKÁ KLADIVA Robustní vibrační kladiva pro všechna odvětví průmyslu: Pro lomy, stavebnictví, slévárenství, strojírenství, kamenictví, renovace Naše kladiva jsou vhodná pro odstraňování veškeré možné materiály, od filigránských sekacích kladiv vhodných pro sochařství až k výkonným bouracím kladivům určených pro stavbu silnic, budov nebo do kamenolomů. DEPRAG INDUSTRIAL kladiva se vyznačují dlouhou životností, vysokým výkonem a komfortem pro uživatele. Nabízíme všechna pneumatická kladiva pro lomy, stavebnictví a slévárenství. PROFESIONÁLNÍ Vyberte si vhodná kladiva, dle případu použití: Sekací a demoliční práce, začišťování Začišťování odlitků, odstranění nálitků Odstranění rzi a okuji na větších plochách, odstranění nežádoucích výstupků na kamenných stavbách, plastikách Rozdrcení méně nebo středně pevných hornin a podobných materiálů, např. betonu, asfaltu, zdiva Pěchování materiálu, obzvláště v licí technice a všude tam, kde se pěchují sypké materiály Lehké bourací práce, vyrovnávání, průrazy, odstraňování omítek a všech druhů podlahových krytin, ale také v jiných oblastech - např. při loupání kůry na stromech nebo odstranění otřepů a asfaltu na ulicích

62 Sekací Sbíjecí PNEUMATICKÁ KLADIVA Bourací PROFESIONÁLNÍ Typ / Zakončení nástroje / Počet úderů HC 6-hr. 10x12, 14x25, 19x50, 6-hr. 20/17x60 Ø 20x60 mm min-1 HC,HCK lehká sekací a nýtovací kladiva HP 6-hr. 22x82 Ø 25x min-1 HB 6-hr.. 22x82, 25x108, 32x min-1 Nýtovací Vrtací Pěchovací Pneumatická škrabka HCD Ø 31x min-1 HD 19/15x89 19x min-1 HR Rozměr pěchovadla Ø min-1 HS 6-hr. 19x min-1

63 PROFESIONÁLNÍ PNEUMATICKÁ KLADIVA SEKACÍ Robustní vibrační kladiva pro všechna odvětví průmyslu Pro stavebnictví (lehké sekací a bourací práce, drážkování, začišťování, strhávání omítek), pro slévárenství (čištění odlitků, odsekávání nálitků), menší kladiva naleznou využití při stavbě kotlů, nádrží, lodí, mostů a ocelových konstrukcí, ve slévárnách a svařovnách, při zpracování plechu a opravárenských dílnách. Dlouhá životnost Kvalitní a ověřená konstrukce používající špičkové materiály zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých a náročných podmínkách i v nejtěžším průmyslu (slévárny, kamenolomy, stavebnictví, strojírenství). Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Snadná obsluha Snadná výměna sekacích nástrojů umožňuje flexibilně reagovat na různé druhy pracovních činností. Konstrukce našich sekacích kladiv umožňuje jednoduchou údržbu. Spolehlivost Naše pneumatická kladiva vyhovují nejvyšším požadavkům průmyslu a díky své robustní konstrukci jsou velice spolehlivá. Různá provedení - pistolové, přímé Můžete si vybrat z různých provedení pro zajištění optimálního komfortu obsluhy v různých případech použití.

64 PROFESIONÁLNÍ PNEUMATICKÁ KLADIVA NÝTOVACÍ Robustní vibrační kladiva pro všechna odvětví průmyslu K odstřihávání hlav nýtů a vyražení nýtů z ocelových konstrukcí, kotlů, nádrží, pro těžké nýtovací práce např. při stavbě mostů, lodí, železných konstrukcí a také ve stavebnictví. Dlouhá životnost Kvalitní a ověřená konstrukce používající špičkové materiály zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno i pro nejtěžší nýtovací práce např. při stavbě mostů, lodí, železných konstrukcí či ve stavebnictví. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Snadná obsluha Jednoduché ovládání a snadná výměna pracovních nástrojů umožňuje flexibilně reagovat na různé druhy pracovních činností. Konstrukce našich nýtovacích kladiv umožňuje jednoduchou údržbu. Spolehlivost Naše pneumatická kladiva vyhovují nejvyšším požadavkům průmyslu a díky své robustní konstrukci jsou velice spolehlivá.

65 PROFESIONÁLNÍ PNEUMATICKÁ KLADIVA SBÍJECÍ, BOURACÍ Robustní vibrační kladiva pro všechna odvětví průmyslu Se špičatými nebo plochými sekáči k rozpojování hornin a materiálu jako je např. beton, živičné vozovky, zdivo, využití naleznou ve stavebnictví, v hlubinných či povrchových dolech a podobných provozech. Dlouhá životnost Kvalitní a ověřená konstrukce používající špičkové materiály zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých a náročných podmínkách i v nejtěžším průmyslu (slévárny, kamenolomy, stavebnictví, strojírenství). Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Snadná obsluha Snadná výměna sbíjecích nástrojů umožňuje flexibilně reagovat na různé druhy pracovních činností. Konstrukce našich sekacích kladiv umožňuje jednoduchou údržbu. Spolehlivost Naše pneumatická kladiva vyhovují nejvyšším požadavkům průmyslu a díky své robustní konstrukci jsou velice spolehlivá. Různá provedení - pistolové, přímé Můžete si vybrat z různých provedení pro zajištění optimálního komfortu obsluhy v různých případech použití.

66 PROFESIONÁLNÍ PNEUMATICKÁ KLADIVA PĚCHOVACÍ Robustní vibrační kladiva pro všechna odvětví průmyslu K pěchování formovacích směsí ve slévárnách, k pěchování betonu, zeminy, v továrnách na zpracování umělého kamene a v cementárnách. Snadná obsluha Spolehlivá a jednoduchá konstrukce pěchovadla, která jsou určena pro pěchování slévárenského písku ve válcích, jadernících, rozsáhlých licích formách nebo pro lisovací práce, např. lisování žáruvzdorných vyzdívek vysokých pecí. Robustnost Díky robustní konstrukci a použitým materiálů je nářadí odolné náročným podmínkám i v nejtěžším průmyslu při zajištění dlouhodobé spolehlivosti našich pěchovadel.

67 PROFESIONÁLNÍ PNEUMATICKÁ ŠKRABKA Robustní vibrační kladiva pro všechna odvětví průmyslu Využití ve stavebnictví - lehké bourací práce, drážkování, orovnávání, průrazy, odstraňování omítek a všech druhů podlahových obkladů, ale i dalších odvětvích - loupání kůry ze stromů, odstraňování otřepů ve slévárnách a asfaltových povlaků z vozovek. Dlouhá životnost Robustní konstrukce zajišťuje dlouhou životnost našich škrabek, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Snadná obsluha Vhodné zejména pro renovaci různých povrchů odstraněním starých povrchových vrstev barvy, laku, vyzdívek apodl. Nářadí je velice spolehlivé a svou konstrukcí umožňuje snadnou obsluhu a údržbu.

68 PROFESIONÁLNÍ PNEUMATICKÁ KLADIVA SEKACÍ / BOURACÍ / NÝTOVACÍ / SBÍJECÍ / PĚCHOVACÍ / PNEU. ŠKRABKA SEKACÍ BOURACÍ NÝTOVACÍ SBÍJECÍ PĚCHOVACÍ ŠKRABKA Typ HC 004-R6B HC 010-H10B HC 012-H14B HC 040-H19B HC 050-H19B HC 057-H19B HC 040-R20B HC 040-HR20B HC 050-R20B HC 050-HR20B HC 057-R20B HC 057-HR20B HC 080-R20V HC 080-HR20V HB 150-H22V HB 200-H25V HB 250-H25V HB 300-H32V HCD 140-R31V HP 090-R25B HP 101-R25D HP 101-R25B HP 100-R25V HP 120-R25V HP 130-R25B HP 090-H22B HP 100-H22B HR 025-R40B HR 085-R60V HR 105-R60V HS 043-H19B Zakončení nástroje Šestihran 10x25 Šestihran 14x25 Šestihran 19x50 Šestihran 19x50 Šestihran 19x50 Ø 20x60 Šestihran Ø 20/17x60 Šestihran 22x82 Šestihran 25x108 Šestihran 25x108 Šestihran 32x160 Ø 31x70 Ø 25x75 Šestihran 22x82 - Šestihran 19x50 Počet úderů (min -1 ) // // // // // // // // // // // // // // // // Spotřeba vzduchu (m 3.min -1 ) 0,50 // 0,20 // 0,20 // 0,20 0,60 // 0,60 0,20 // 0,20 // 0,60 // 0,60 // 0,60 // 0,60 // 0,55 // 0,55 0,90 // 1,40 1,40 // 1,80 0,95 0,90 // 0,70 // 0,70 0,90 // 10,00 // 0,90 0,90 // 0,90 0,20 0,50 0,60 0,15 Světlost přívodní hadice (mm) 4 // 6 // 8 // 13 // // // // // 13 // Hmotnost (kg) 0,4 // 1,0 // 1,2 // 4,0 // 5,0 // 5,7 4,0 // 4,0 // 5,0 // 5,0 5,7 // 5,7 // 7,8 // 7,8 15,0 // 20,0 // 25,0 // 30,0 13,8 9,0 // 10,3 // 10,3 // 10,0 12,0 // 13,0 // 9,0 // 9,0 2,5 // 8,5 // 10,5 8,5

69 PNEUMATICKÁ SEKACÍ A NÝTOVACÍ KLADIVA S VÍKEM S ODPRUŽENÝM DORAZEM Typ PŘÍMÁ FORMA, HCK 009-R10S HCK 009-HR12S VYZTUŽENÁ RUKOJEŤ HCK 009-R10K HCK 009-HR12K PŘÍMÁ FORMA HC 007-R10S HC 007-HR12S VYZTUŽENÁ RUKOJEŤ HC 008-R10K HC 008-HR12K HC 010-R14K HC 010-HR14K HC 017-R14K HC 017-HR14K PISTOLOVÁ RUKOJEŤ HC 007-R10P HC 007-HR12P HC 008-R10P HC 008-HR12P PALCOVÁ RUKOJEŤ HC 010-R14D HC 010-HR14D HC 023-R14D HC 023-HR14D Zakončení nástroje Ø 10,3x36 Ø-šestihran 11,7/10x36 Ø 10,3x36 Ø-šestihran 11,7/10x36 Ø 10,3x36 Ø-šestihran 11,7/10x36 Ø 14,3x50 Ø-šestihran 14,3/12,5x50 Ø 14,3x50 Ø-šestihran 14,3/12,5x50 Ø 10,3x36 Ø-šestihran 11,7/10x36 Ø 10,3x36 Ø-šestihran 11,7/10x36 Ø 14,3x50 Ø-šestihran 14,3/12,5x50 Ø 14,3x50 Ø-šestihran 14,3/12,5x50 Ø nýtu (dural, ocel mm) 3 / 2 3 / 2 3 / 2 3 / 2 5 / 3 5 / 3 6 / 5 6/ / 2 3 / 2 5 / 3 5 / 3 6 / 5 6 / 5 Počet úderů (min -1 ) // // // // Ø, délka, zdvih pístu (mm) 16 / 28 / / 28 / / 28 / / 33 / / 55 / 98 Spotřeba vzduchu (m 3.min -1 ) 0,20 0,20 0,20 0,30 0,35 12 / 26 / / 28 / 37 0,15 0,25 20 / 33 / / 55 / 98 0,30 0,35 Světlost přívodní hadice (mm) // Hmotnost (kg) 0,9 0,7 0,8 1,7 0,7 0,8 1,9 2,3

70 PROFESIONÁLNÍ PNEUMATICKÁ PĚCHOVADLA Typ HR 042-MK2B HR 069-MK2B HR 093-MK2B Počet zdvihů (min -1 ) Ø, délka, zdvih pístu (mm) 27,5; 490; 119,5 27,5; 1110; 119,5; 32; 1200; 160 Spotřeba vzduchu (m 3.min -1 ) 0,28 0,28 0,8 Světlost přívodní hadice (mm) Hmotnost (kg) 4,2 6,9 9,3 K upěchování formovacích směsí ve slévárnách, k vyklepání elektrických a martinských pecí, ve stavebnictví k pěchování betonu, zeminy, v cementárnách atd.

71 PROFESIONÁLNÍ PNEUMATICKÁ KLADIVA VRTACÍ Robustní vibrační kladiva pro všechna odvětví průmyslu S tvrdokovovými vrtáky pro vrtání základních otvorů, otvorů pro kolíky, stejně tak s nerotujícími špičatými a plochými sekáči pro tesání drážek u trubkových a kabelových kanálů s vrtacími tyčemi a tvrdokovými korunkami ve stavebním a důlním průmyslu. Vysoký výkon Špičková konstrukce vrtacích kladiv snoubí výhody impaktních úderů s rotačním pohybem, čímž je dosahováno maximálního vrtacího výkonu zejména do tvrdých materiálů, jako jsou kámen, beton, asfalt apod. Dlouhá životnost Kvalitní a ověřená konstrukce používající špičkové materiály zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých a náročných podmínkách i v nejtěžším průmyslu (slévárny, kamenolomy, stavebnictví, strojírenství). Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Snadná obsluha Snadná výměna nástrojů umožňuje flexibilně reagovat na různé druhy vrtání. Intuitivní a jednoduché ovládání umožňuje zkušené obsluze pracovat extrémně efektivně.

72 PROFESIONÁLNÍ PNEUMATICKÁ VRTACÍ KLADIVA Typ HD 034-HR19B HD 130-H22B HD 170-H22B Zakončení nástroje Ø šestihran 19/15x89 Ø 19x89 Šestihran 22x82 Šestihran 22x82 Počet úderů (min -1 ) Ø, délka, zdvih pístu (mm) 32 / 375 /35 58 / 450 / / 495 / 52 Spotřeba vzduchu (m 3.min -1 ) 0,5 1,35 1,8 Světlost přívodní hadice (mm) Hmotnost (kg) 3,4 13,5 17

73 PNEUMATICKÉ PILY Robustní pily pro řezání a dělení různých materiálů použitelná ve všech odvětvích průmyslu, např. strojírenství, dřevozpracující průmysl Naše pily jsou vhodné pro řezání různých materiálů v širokém spektru odvětví, zpravidla jsou používána tam, kde není možné nebo vhodné použít pily s elektrickým či spalovacím motorem. Naše pily najdou uplatnění zejména ve strojírenství, dřevozpracujícím průmyslu, při různých opravárenských operacích na vzdálených místech. Řetězová pila pro řezání a dělení různých materiálů použitelná ve všech odvětvích průmyslu, např. strojírenství, dřevozpracující průmysl, i v prostředí s nebezpečím výbuchu. Robustní celoocelové provedení je konstruováno pro práci v těžkém nepřetržitém provozu. Pila i při nižším provozním tlaku (v dolech) disponuje potřebným výkonem. Vysoká rychlost řezu pro zkrácení času práce. Automatické přimazávání řetězu pro zvýšení životnosti Vaší pily. ATEX Výhody: ATEX certifikace Vysoká rychlost řezu Robustnost Integrovaná brzda Automatické přimazávání řetězu Dlouhá životnost Přímočará pila pro ruční řezání nejrůznější součástí, především z kovů a plastů - možnosti použití naší přímočaré pily jsou téměř neomezeny. Vysoký výkon řezání pro zkrácení času práce a její usnadnění. Regulátor otáček pro konstantní řeznou rychlost a optimální nízkou spotřebu vzduchu. Pily jsou určeny pro použití v nepřetržitých provozech. Vysoká životnost při nízkých nákladech na údržbu - to je jen další z mnoha výhod. V nabídce i přímočará pila SS BX určená do prostředí s nebezpečím výbuchu PROFESIONÁLNÍ Výhody: Vysoký řezný výkon Konstantní řezné podmínky díky regulátoru otáček Dlouhá životnost Snadná obsluha

74 PROFESIONÁLNÍ PNEUMATICKÉ PILY TYPOVÝ KLÍČ Pila řetězová S H B X Pila přímočará P P P 35 A X Spouštění X-páčkové Základní provedení Otáčky x 100 (min-1) Výkon x 10 (W) Pila řetězová Spouštění X-páčkové Varianta Max. délka listu pily (x10mm) Přímočará Pila Pneumatická Lze použít i v prostředí s nebezpečím výbuchu (ATEX)

75 PROFESIONÁLNÍ PNEUMATICKÁ PILA ŘETĚZOVÁ Robustní pila pro řezání a dělení různých materiálů použitelná ve všech odvětvích průmyslu, např. strojírenství, dřevozpracující průmysl, i v prostředí s nebezpečím výbuchu Robustní celoocelové provedení je konstruováno pro práci v těžkém nepřetržitém provozu. Pila i při nižším provozním tlaku (v dolech) disponuje potřebným výkonem. Vysoká rychlost řezu pro zkrácení času práce. Automatické přimazávání řetězu pro zvýšení životnosti Vaší pily. Vysoká rychlost řezu Díky vysoce výkonnému a inovativnímu motoru pila vykazuje nadstandardní řezný výkon i při nižších tlacích (0,4 MPa), a tím je zaručena vysoká rychlost řezu pro zkrácení času práce při zachování snadné ovladatelnosti. Celoocelová konstrukce Celoocelová konstrukce nejen pro použití v prostředí s nebezpečím výbuchu. Integrovaná brzda Řetězová pila je vybavena integrovanou bezpečnostní brzdou zabraňující zranění obsluhy při zpětném vrhu. Automatické přimazávání řetězu Pro vyšší životnost řetězu je pila vybavena automatickým přimazáváním řetězu. Dlouhá životnost Díky promyšlené a prověřené konstrukci je zajištěna dlouhá životnost a vysoká spolehlivost při nízkých nákladech na údržbu, i pokud je nářadí používáno v nepřetržitých provozech. ATEX certifikace Naše pneumatická pila s certifikací ATEX vyhovuje nejvyšším požadavkům v prostředí s nebezpečím výbuchu s označením IM2cXIIGcIIBT4 (130 C) X. ATEX

76 PROFESIONÁLNÍ PNEUMATICKÁ PILA PŘÍMOČARÁ Robustní pila pro řezání a dělení různých materiálů použitelná ve všech odvětvích průmyslu, např. strojírenství, dřevozpracující průmysl Ruční řezání nejrůznější součástí, především z kovů a plastů - možnosti použití naší přímočaré pily jsou téměř neomezeny. Vysoký výkon řezání pro zkrácení času práce a její usnadnění. Regulátor otáček pro konstantní řeznou rychlost a optimální nízkou spotřebu vzduchu. Pily jsou určeny pro použití v nepřetržitých provozech. Vysoká životnost při nízkých nákladech na údržbu - to je jen další z mnoha výhod. Vysoký řezný výkon Flexibilní konstrukce umožňuje využít max. řezný výkon v různých materiálech a aplikacích jako jsou řezání trubek, ocelových nosníků, zkracování kabelů, opravárenských činností. Konstantní řezné podmínky díky regulátoru otáček Pila je vybavena regulátorem otáček, který zajišťuje efektivní využití maximálního výkonu motoru a tím jsou zaručeny konstantní řezné podmínky. Dlouhá životnost Díky promyšlené a prověřené konstrukci je zajištěna dlouhá životnost a vysoká spolehlivost při nízkých nákladech na údržbu, i pokud je nářadí používáno v nepřetržitých provozech. Snadná obsluha Díky speciálnímu upínacímu systému je umožněno snadné použití i při vysoké hloubce prořezu až 300 mm. V nabídce i přímočará pila SS BX určená do prostředí s nebezpečím výbuchu

77 Pila řetězová PNEUMATICKÉ PILY Pily přímočaré PROFESIONÁLNÍ Typ SH BX ATEX certifikace -do prostředí s nebezpečím výbuchu SS BX Do prostředí s nebezpečím výbuchu PPP 35 AX Otáčky naprázdno (min -1 ) Počet kmitů naprázdno (min -1 ) Max. výkon (kw) 1,5 1,5 (6,3 barů) / 0,90 (4,5 barů) 1,10 Spotřeba vzduchu naprázdno (m 3.min -1 ) 2,95 0,65 (6,3 barů ) / 0,62 (4 bary) 0,6 Světlost přívodní hadice (mm) Hmotnost (kg) 7,6 10,8 9,0 Délka vodící lišty/pilového listu Ø pilového kotouče // Ø otvoru pilového kotouče 340 (z jedné strany) / 690 (z obou stran) - - Řetězovou pilu typu SH BX lze použít i v prostředí s nebezpečím výbuchu (ATEX) Výhody: Vysoký výkon + vysoká rychlost řezu = krátký pracovní čas Bezpečná brzda řetězu Zvýšená ochrana ruky při prasknutí řetězu Automatické mazání řetězu Možnost hrubé regulace otáček motoru pomocí spouštěcí páčky Provozní tlak prostředí s nebezpečím výbuchu: 4 bary Provozní tlak prostředí bez nebezpečí výbuchu: 6,3 barů Výkon 1,1 kw 1,5 kw

78 PROFESIONÁLNÍ PNEUMATICKÉ JEHLOVÉ OKLEPÁVAČE Jehlové oklepávače k odstraňování strusky, rzi, barev a kotelního kamene, k čištění a apretaci odlitků Jehlové oklepávače se používají k odstraňování strusky po sváření, k odstraňování rzi z ocelových konstrukcí a nádrží, k odstraňování barev a kotelního kamene, k apretaci odlitků, k čištění lešení, stavebních strojů od omítek a betonu. K odstruskování a pro lehké čistící a odrezovací práce je určen typ SN 10. Středně těžké práce se provádějí pomocí SN 25, pro těžké práce a práce na velkých plochách se používá typ SN 30. Typ SN 23 se uplatní při lehkém a středním zatížení všude tam, kde není možné použít z důvodu nedostatku místa oklepávače v pistolovém provedení. Výhody: Průmyslové použití Dlouhá životnost Vysoký výkon Spolehlivost

79 PNEUMATICKÉ OKLEPÁVAČE Jehlové oklepávače k odstraňování strusky, rzi, barev a kotelního kamene, k čištění a apretaci odlitků Jehlové oklepávače se používají k odstraňování strusky po sváření, k odstraňování rzi z ocelových konstrukcí a nádrží, k odstraňování barev a kotelního kamene, k apretaci odlitků, k čištění lešení, stavebních strojů od omítek a betonu. PROFESIONÁLNÍ Průmyslové použití Naše jehlové oklepávače vyhovují nejvyšším požadavkům průmyslu. Jsou používány např. ve stavebnictví, strojírenství, automobilovém a lodním průmyslu nebo na ropných plošinách. Dlouhá životnost Robustní konstrukce zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Vysoký výkon Optimální volbou počtu a tvaru jehel je možno využít max. pracovního výkonu. Spolehlivost Špičková konstrukce a použití nejlepších materiálů zajišťuje dlouhodobou spolehlivost našich jehlových oklepávačů.

80 PNEUMATICKÉ JEHLOVÉ OKLEPÁVAČE Typ SN 10 SN 23 SN 25 SN 30 S N Oklepávač - scaler Jehlový - needle Počet jehel / rozměry jehel (ks/mm) 29 / Ø 2 x / Ø 3 x / Ø 3 x / Ø 3 x 180 Počet úderů (min -1 ) Spotřeba vzduchu (m 3.min -1 ) 0,15 0,20 0,27 0,35 Světlost přívodní hadice (mm) Přizpůsobení jehel Připojovací závit R 3/8 R 3/8 R 3/8 R 3/8 Hmotnost (kg) 1,4 2,4 2,7 3,5 Vibrace 21,4 m/sec2 Vibrace 4,9 m/sec2 Vibrace 11,2 m/sec2 Vibrace 8,4 m/sec2

81 Typ Oklepávače Vibrátor AK 80 AK 100 AK 2A V 36 Počet zdvihů (min -1 ) PNEUMATICKÉ OKLEPÁVAČE PNEUMATICKÝ VIBRÁTOR Spotřeba vzduchu (m 3.min -1 ) 0,2 0,25 0,3 0,3 Světlost přívodní hadice (mm) Hmotnost (kg) 1,8 1,9 1,3 5,4 Vibrátor stacionární, otočné spouštění K pěchování formovacích směsí, kalosvodů, k stlačení písku, betonu, sklepávání sypkých hmot v sítech Oklepávače - stacionární, spouštění přídavným ventilem K odstranění rzi, okuji, kotelního kamene a barvy

82 Vysoký střižný výkon Střihání a prostřihování rovných i zakřivených tvarů Nedochází k deformaci prostřihovaného materiálu Dlouhá životnost Ergonomičnost PROFESIONÁLNÍ Pneumatické nářadí na zpracování plechu Nářadí k prostřihování, komplexnímu dělení a zpracovávání plechu Nůžky Pro ruční střihání ocelových a hliníkových plechů do tloušťky 5 mm K oddělování tabulí plechu a svitků, použití např. při výrobě karoserií, nádrží, stavbě lodí, v opravárenských dílnách Prostřihovač Pro ruční prostřihování plechů do tloušťky 5 mm K prostřihování plechu nebo lisovaného materiálu jako je ocel, hliník, barevné kovy, umělá hmota, k vnějším nebo vnitřním výřezům různých forem

83 PROFESIONÁLNÍ Pneumatické nůžky na plech Nůžky pro komplexní dělení a zpracování plechu - k oddělování tabulí plechu a svitků Nůžky se používají pro celkové zpracování plechu, např. při výrobě karoserií a nádrží, stavbě lodí, v opravárenských dílnách, stejně tak pro střihání křivek. Nářadí je vhodné především k oddělování tabulí plechu a svitků. Vysoký střižný výkon Vysoký výkon pneumatického motoru a promyšlená konstrukce střihacích nožů umožňuje využít maximálního střižného výkonu u ocelových plechů do tloušťky do 4,2 mm a u hliníkových plechů do tloušťky 5 mm. Vysokým počtem zdvihů je zaručena kvalita střihu při nutnosti malé posuvné síly. Dlouhá životnost Robustní konstrukce zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých provozech. Nářadí je vysoce odolné vůči vlivům znečištěného pracovního prostředí. Střihání přímých či zakřivených tvarů Nářadí je zejména vhodné ke střihání rovných či zakřivených tvarů v ocelových či neželezných pleších. Možnost nastavení nože bez jakýchkoli nástrojů včetně stupňovitého nastavení nože během střihání. Ergonomičnost U všech nůžek má obsluha volný rozhled na pracovní plochu a linii řezu pro maximální přesnost a větší bezpečnost při práci. Ergonomický dvouruční rukojeťový systém u nůžek S42-060X umožňuje střihání s minimálním vynaložením síly.

84 PNEUMATICKÉ NŮŽKY NA PLECH Vysoká střihací rychlost, možnost křivočarého pohybu, perfektní přesnost střihu, dlouhá životnost Typ S16-320Y S20-180Y S35-140X S42-060X Max. tloušťka plechu Ocelový plech do 400 N / mm 2 Ocelový plech do 600 N / mm 2 Ocelový plech do 800 N / mm 2 Hliníkový plech do 250 N / mm 2 1,6 1, ,6 1,4 2,5 3, ,2 2,8 2 5 Počet zdvihů při jmenovité zátěži (min -1 ) Spotřeba vzduchu při max. výkonu (m 3.min -1 ) 0,4 0,7 1,7 1,9 Max. výkon (kw) 0,32 0,32 1,1 1,2 Světlost přívodní hadice (mm) Nejmenší poloměr střihu (mm) Rychlost střihání do (m/min) Hmotnost (kg) 1,6 1,9 6,4 5,7 Výkon 0,32-1,2 kw

85 Pneumatické prostřihovače Ruční prostřihovače k optimálnímu prostřihování plechu nebo lisovaných materiálů, k výřezům různých tvarů Pneumatické ruční prostřihovače se používají k prostřihování plechu nebo lisovaného materiálu jako je ocel, hliník, barevné kovy, umělá hmota, stejně tak je možno je použít k vnějším nebo vnitřním výřezům různých forem. Prostřihovač je možné použít též ke srážení hran a oddělování profilů trubek. PROFESIONÁLNÍ Vysoký střižný výkon Vysoký výkon pneumatického motoru a promyšlená konstrukce prostřihovacích nožů umožňuje využít maximálního střižného výkonu u ocelových i hliníkových plechů do tloušťky 5 mm. Vysokým počtem zdvihů je zaručena kvalita střihu při nutnosti malé posuvné síly. Prostřihování rovných i zakřivených tvarů Nářadí je zejména vhodné k prostřihování zakřivených či přímých tvarů v ocelových či neželezných pleších. Ruční prostřihovač může být vybaven prostřihovací vložkou pro neomezené otáčení 360 (otočení na místě). Nedochází k deformaci prostřihovaného materiálu Díky speciální konstrukci prostřihovadla nedochází k deformaci prostřihovaného materiálu. Střižník i střižnice lze snadno vyměnit, střižník je možno vícekrát přeostřit. Ergonomičnost Ergonomický systém obouručního držení umožňuje prostřihování s minimální vynaloženou silou. U prostřihovačů může být otočena hlavice nástroje o 90, tím je umožněn směr řezu příčně k ose motoru. Díky ergonomickému tvaru úchopových částí našeho pneumatického nářadí se výrazně ulehčí práce obsluhy.

86 PNEUMATICKÉ RUČNÍ PROSTŘIHOVAČE Optimální ovladatelnost, vysoký řezný výkon, optimální životnost díky robustní konstrukci Typ N X N X Max. tloušťka plechu Ocelový plech do 400 / 600 / 800 N / mm 2 Hliníkový plech do 250 N / mm 2 3,5 / 2,3 / 1,8 3,5 5 / 3,2 / 2,5 5 Řezná dráha (mm) 13,5 8 Spotřeba vzduchu při max. výkonu (m 3.min -1 ) 1,9 1,9 Max. výkon (kw) 1,2 1,2 Světlost přívodní hadice (mm) Max. řezná rychlost (m.min -1 ) 1,3 1,3 Hmotnost (kg) 4,3 4,4 Počet zdvihů při max. výkonu 600 min -1. Nejmenší poloměr řezu 7 mm u N 35, 90 mm u N 50. Minimální průměr otvoru (pro vnitřní řezy) 30 mm u N 35, 41 mm u N 50. Výkon 1,2 kw

87 Kleště pro ruční použití: Střihání mědi, hliníku, stříbra, umělých hmot (Thermo-/Duroplast) Současné střihání a zploštění konců drátů Současné střihání a vytvoření rovných konců drátů stavebních elementů Uzavření a vyražení plomb (kleště na poptávku) Nalisování koncovek kabelů Montáž hadicových spon, CLIC spon, COBRA spon a pružinových spon PROFESIONÁLNÍ Pneumatické kleště Kleště k ručnímu střihání, ohýbání, plombování, lisování, montáži spon Snadná obsluha Díky nízké hmotnosti a extrémně malým rozměrům k výkonu jsou tyto nůžky snadno ovladatelné a v práci snadno použitelné. Otočná hlava dovoluje nůžky použít v každé pozici střihu. Vysoký výkon Maximální střižná síla dosahuje N. Maximální svěrná síla je N. Dlouhá životnost Špičkové materiály a nejmodernější technologie tepelného zpracování stěžejních komponent našich kleští zajišťuje jejich dlouhou životnost a spolehlivost, i pokud je nářadí používáno v nepřetržitých provozech. Dvojí provedení Jedno rameno je břit, druhé je podpěrné (kovadlina), vhodné pro střihání kovů. Mezi hlavní výhody tohoto řešení je, že nedochází ke zbytečné deformaci střihaného materiálu. Obě ramena jsou ve formě břitu, vhodné pro měkčí materiály, jako jsou plastické hmoty.

88 Pneumatické kleště ke střihání, k ohýbání, k lisování Typ Kleště ke střihání, spouštění tlačítkem, s bezpečnostní pojistkou P0181Z-C00 P0241Z-C00 P1361Z-C00 P1362Z-C00 P0452Z-C00 Kleště ke střihání, s bezpečnostní páčkou P0282X-C00 P0283X-C00 P0382X-C00 P0383X-C00 P0452X-C00 P0453X-C00 Použití kleští Střihání mědi, hliníku, stříbra, umělých hmot (thermoduroplastů) a oceli s max. pevností v tahu 400 N/mm 2 Současné střihání azploštění konců drátů Současné střihání a vytvoření rovných konců drátů stavebních elementů Nalisování koncovek kabelů Vestavěné střihací čelisti Ne (příslušenství na objednávku) Ne (příslušenství objednávku) Délka bez čelistí (mm) Průměr (mm) Hmotnost bez čelistí (kg) 0,08 1,04 0,5 1,15 Světlost přívodní hadice (mm) 6 6 Max. šířka rozevření čelistí závisí na druhu čelistí Střihací čelisti nabízíme ve dvou provedeních: Provedení určené pro střihání kovů. Jedno rameno je břit, druhé je podpěrné rameno (kovadlina), které zabraňuje překrytí obou břitů Provedení určené pro střihání umělých hmot. Obě ramena jsou břity. Max. střižná síla N

89 Pneumatické kleště k montáži spon Typ Kleště s bezpečnostní páčkou, vestavěnými čelistmi určené k montáži CLIC spon Kleště s bezpečnostní páčkou, vestavěnými čelistmi určené k montáži hadicových spon Kleště s bezpečnostní páčkou, vestavěnými čelistmi určené k montáži COBRA spon Kleště s bezpečnostní páčkou, vestavěnými čelistmi určené k montáži pružinových spon P0383X-P00-I90CL06 P0383X-P00-I90CL08 P0383X-S00-I90R08 P0384X-S00-I90R10 P0451X-S00-I90R P0452X-S00-I90R P0383X-P00-I90CO P0383X-P00-IFE P0452X-P00-IFE Základní poloha otevřené otevřené otevřené otevřené Vestavěné čelisti ano ano ano ano Délka s čelistmi (mm) Průměr (mm) Hmotnost s čelistmi (kg) 0,75 0,65 1,2 0,6 0,75 1,25 Světlost přívodní hadice (mm) Max. svěrná síla N

90 PROFESIONÁLNÍ PNEUMATICKÉ KLEŠTĚ Ke střihání, k ohnutí, k plombování, k lisování, pro montáž sponek Typ Kleště s páčkou a bezpečnostní pojistkou Kleště s bezpečnostní páčkou S S S S SV SV SV Kleště na hadicové sponky / CLIC sponky C6 (CLIC) C8 (CLIC) ,5R (had.sponky) R (had.sponky) R (had.sponky) DR (had.sponky) Kleště na pružinové sponky FS FSR FS FSR Střihací síla (N) Vestavěné střihací čelisti Pouze u typu Čelisti - příslušenství na objednávku Ano Ano Délka (mm) S čelistmi Bez čelistí S čelistmi S čelistmi Průměr (mm) Hmotnost (kg) 0,12 1,56 0,5 1,4 0,55 1,2 0,85 1,1 Světlost přívodní hadice (mm) Střihací čelisti jsou k dispozici ve dvou provedeních: Normální provedení k střihání kovů. Jedno rameno je jako břit, druhé jako podpěrné rameno (kovadlina). Zvláštní provedení k střihání umělých hmot. Obě ramena jsou břity. Střihací síla N

91 PNEUMATICKÉ UTAHOVACÍ A POHONNÉ JEDNOTKY Typ Provedení Otáčky naprázdno (min -1 ) K utahovacím jednotkám řady PUM 200 A Max. výkon (kw) Kroutící moment při max. výkonu (Nm) PMR 0.2B Reverzační ,36 0,34 0,72 M2 Pravotočivý ,45 0,36 0,88 M3 Pravotočivý ,45 0,36 0,79 M4 Pravotočivý ,45 0,36 0,74 K utahovacím jednotkám řady PUM 400 A PMR Reverzační ,65 0,63 0,88 PMJ Pravotočivý ,65 0,62 0,84 Hmotnost (kg) Pneumatické utahovací jednotky řady PUM 200 A a PUM 400 A se používají k zatahování nebo povolování šroubů, matic, svorníků apod. Jsou určeny k zabudování do přípravků a to i ve skupinách k utahování (povolování) více šroubů najednou. Mohou být používány také jako pohonné jednotky, např. v jednoúčelových strojích. Pneumatické utahovací jednotky jsou sestavovány z jednotlivých modulů podle konkrétních požadavků na kroutící moment a otáčky. Jako pohony pro pneumatické utahovací jednotky řady PUM 200 A jsou určeny čtyři typy motorů a pro řadu PUM 400 A dva typy motorů. kvalita výkon - spolehlivost

92 PROFESIONÁLNÍ PNEUMATICKÉ NÁŘADÍ URČENÉ DO PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU ATEX certifikace Vysoká míra bezpečnosti Snadná obsluha Dlouhá životnost Typ nářadí do prostředí s nebezpečím výbuchu Provedení Typ RÁZOVÉ UTAHOVÁKY Pistolové / přímé provedení SMP 026-1/2 ZEX SMP 068-3/4 XEX SMP 140-3/4 XEX SMS XEX VRTAČKA Pistolové provedení DP BXOEX ŘETĚZOVÁ PILA Robustní celoocelové provedení SH BX S naším pneumatickým nářadím s certifikací ATEX je zaručena hospodárná, efektivní, ergonomická práce a dlouhá životnost v průmyslovém použití zejména v prostředích s nebezpečím výbuchu, jako jsou hlubinné doly, povrchové doly, ropné vrty, ropné soustavy, práce na plynovodech a ropovodech apod. Rázové utahováky s certifikací ATEX pro rychlé utahování a povolování šroubů od M10 - M36 speciálně pro šroubové spoje v montáži a údržbě, obzvláště však pro použití v prostředí s nebezpečím výbuchu Efektivní vrtačka s certifikací ATEX vhodná pro použití do prostředí s nebezpečím výbuchu, které dosahují maximálního výkonu 2,2 kw při ot./min Robustní řetězová pila s certifikací ATEX o výkonu 1,5 kw pro vysoký řezný výkon nejenom v dřevozpracujícím průmyslu a ve strojírenství

93 PNEUMATICKÉ RÁZOVÉ UTAHOVÁKY Naše pneumatické nářadí s certifikací ATEX pro nejvyšší požadavky v prostředí s nebezpečím výbuchu Naše utahováky s certifikátem ATEX - osvědčené nářadí pro rychlé utahování a povolování šroubů od M10 do M36. Naše šroubováky jsou konstruovány speciálně pro šroubové spoje v montáži a údržbě, obzvláště však pro použití v prostředí s nebezpečím výbuchu. Mnohostranně použitelné robustní nářadí je vhodné i pro nejvyšší požadavky na životnost a ergonomii v průmyslovém použití. PROFESIONÁLNÍ ATEX certifikace Naše pneumatické rázové utahováky s certifikací ATEX vyhovuje nejvyšším požadavkům v prostředí s nebezpečím výbuchu s označením IM2cXII2GDcIICT6(80 C)X. Vysoká míra bezpečnosti Pro naše nářadí je zajištění bezpečnosti podmínkou splnění všech bezpečnostních předpisů, proto se naše nářadí vyznačuje vysokou mírou bezpečnosti. Snadná obsluha Intuitivní ovládání a snadná obsluha v různých aplikacích - při různých procesech utahování. Dlouhá životnost Robustní konstrukce zajišťuje dlouhou životnost Vašeho nářadí, i pokud je nářadí používáno v nepřetržitých provozech. ATEX

94 PROFESIONÁLNÍ PNEUMATICKÁ PILA ŘETĚZOVÁ Robustní pila pro řezání a dělení různých materiálů použitelná ve všech odvětvích průmyslu, např. strojírenství, dřevozpracující průmysl, i v prostředí s nebezpečím výbuchu Robustní celoocelové provedení je konstruováno pro práci v těžkém nepřetržitém provozu. Pila i při nižším provozním tlaku (v dolech) disponuje potřebným výkonem. Vysoká rychlost řezu pro zkrácení času práce. Automatické přimazávání řetězu pro zvýšení životnosti Vaší pily. Vysoká rychlost řezu Díky vysoce výkonnému a inovativnímu motoru pila vykazuje nadstandardní řezný výkon i při nižších tlacích (0,4 MPa), a tím je zaručena vysoká rychlost řezu pro zkrácení času práce při zachování snadné ovladatelnosti. Celoocelová konstrukce Celoocelová konstrukce nejen pro použití v prostředí s nebezpečím výbuchu. Integrovaná brzda Řetězová pila je vybavena integrovanou bezpečnostní brzdou zabraňující zranění obsluhy při zpětném vrhu. Automatické přimazávání řetězu Pro vyšší životnost řetězu je pila vybavena automatickým přimazáváním řetězu. Dlouhá životnost Díky promyšlené a prověřené konstrukci je zajištěna dlouhá životnost a vysoká spolehlivost při nízkých nákladech na údržbu, i pokud je nářadí používáno v nepřetržitých provozech. ATEX certifikace Naše pneumatická pila s certifikací ATEX vyhovuje nejvyšším požadavkům v prostředí s nebezpečím výbuchu s označením IM2cXIIGcIIBT4 (130 C) X. ATEX

95 PROFESIONÁLNÍ PNEUMATICKÁ PILA ŘETĚZOVÁ Robustní pila pro řezání a dělení různých materiálů použitelná ve všech odvětvích průmyslu, např. strojírenství, dřevozpracující průmysl, i v prostředí s nebezpečím výbuchu Robustní celoocelové provedení je konstruováno pro práci v těžkém nepřetržitém provozu. Pila i při nižším provozním tlaku (v dolech) disponuje potřebným výkonem. Vysoká rychlost řezu pro zkrácení času práce. Automatické přimazávání řetězu pro zvýšení životnosti Vaší pily. Vysoká rychlost řezu Díky vysoce výkonnému a inovativnímu motoru pila vykazuje nadstandardní řezný výkon i při nižších tlacích (0,4 MPa), a tím je zaručena vysoká rychlost řezu pro zkrácení času práce při zachování snadné ovladatelnosti. Celoocelová konstrukce Celoocelová konstrukce nejen pro použití v prostředí s nebezpečím výbuchu. Integrovaná brzda Řetězová pila je vybavena integrovanou bezpečnostní brzdou zabraňující zranění obsluhy při zpětném vrhu. Automatické přimazávání řetězu Pro vyšší životnost řetězu je pila vybavena automatickým přimazáváním řetězu. Dlouhá životnost Díky promyšlené a prověřené konstrukci je zajištěna dlouhá životnost a vysoká spolehlivost při nízkých nákladech na údržbu, i pokud je nářadí používáno v nepřetržitých provozech. ATEX certifikace Naše pneumatická pila s certifikací ATEX vyhovuje nejvyšším požadavkům v prostředí s nebezpečím výbuchu s označením IM2cXIIGcIIBT4 (130 C) X. ATEX

96 Rázové utahováky PROFESIONÁLNÍ Pneumatické nářadí určené do prostředí s nebezpečím výbuchu S CERTIFIKACÍ ATEX Typ SMP 026-1/2 ZEX SMP 068-3/4 XEX SMP 140-3/4 XEX SMS XEX Pro šrouby M 10 M 16 M 14 M 24 M 16 M 30 M 20 M 36 Max. kroutící moment (Nm) Počet úderů (Hz) Spotřeba vzduchu (při max. výkonu / naprázdno) (m 3 /min) 0,67 / 1,25 0,80 / 1,45 1,90 / 2,75 1,85 / 2,80 Otáčky naprázdno(min -1 ) Velikost unašeče (mm) 12, ,4 Hmotnost (kg) 2,3 4,0 8,7 10,5 Světlost přívodní hadice (mm) Napojení vzduchu G ¼ G ¼ Rd 32 G ½ TYPOVÝ KLÍČ SMP 068 ¾ ZEX Ex-Nevýbušné provedení Typ spouštění Z - Spouštění tlačítkem, X Páčkové spouštění Velikost vřetene ¾ Max. kroutící moment 068x10 = 680 Nm SMP/S = Rázový utahovák (pistolové provedení / přímé provedení) Certifikace ATEX Vysoká míra bezpečnosti Snadná obsluha Dlouhá životnost

97 Vrtačka Typ PROFESIONÁLNÍ Pneumatické nářadí určené do prostředí s nebezpečím výbuchu S CERTIFIKACÍ ATEX DP BXOEX Spotřeba vzduchu při max. výkonu / naprázdno (m 3 /min) 2,70 / 0,97 Otáčky naprázdno (min -1 ) Max. výkon (kw) 2,2 Světlost přívodní hadice pro vzduch (mm) Světlost přívodní hadice pro vodu (mm) 19 6 Max. Ø vrtací korunky (mm) 42 Hmotnost (kg) 7,6 Napojení vzduchu Rd 32 Technická data při pracovním přetlaku stlačeného vzduchu 6,3 barů, max. tlak vody 6 barů TYPOVÝ KLÍČ DP BXOEX EX-Nevýbušné provedení O Typ napojení nástroje X Páčkové spouštění B Základní provedení Otáčky x 100 (min -1 ), 011 = min -1 Výkon x 10 (W), 220 = W Vrtačka, pistolové provedení Certifikace ATEX Vysoká míra bezpečnosti Dlouhá životnost Integrovaný vodní výplach Výkon 2,2 kw

98 Řetězová pila PROFESIONÁLNÍ Pneumatické nářadí určené do prostředí s nebezpečím výbuchu S CERTIFIKACÍ ATEX Typ Spotřeba vzduchu při max. výkonu / naprázdno (m 3 /min) 2,30 / 2,95 Otáčky naprázdno (min -1 ) Max. výkon (kw) 1,5 Světlost přívodní hadice (mm) 16 Max. délka vodící lišty řetězu (mm) 350 SH BX Max. průměr řezání (mm) 340 (z jedné strany) 690 (z obou stran) Mazání řetězu * Deklarovaná emisní hladina akustického tlaku A, L paeq, T (db/20μpa). Měřeno dle ČSN EN ISO v režimu naprázdno. * Deklarovaná hladina akustického výkonu A, L WA, G (db/1pw), Měřeno dle ČSN EN ISO 3746 v režimu naprázdno. * Deklarovaná souhrnná hodnota zrychlení vibrací přenášených na ruku-paži obsluhy a hv (m/s 2 ). Měřeno dle ČSN EN ISO v režimu naprázdno. automatické < 2,5 Certifikace ATEX Vysoká rychlost řezu Celoocelová konstrukce Integrovaná brzda Automatické mazání řetězu Dlouhá životnost TYPOVÝ KLÍČ SH BX SH Řetězová pila X Páčkové spouštění B Základní provedení Otáčky x 100 (min -1 ), 180 = min -1 Výkon x 10 (W), 150 = W Hmotnost (kg) 7,6 Napojení vzduchu Rd 32 Měřeno při 6,3 barech Provozní tlak do prostředí bez nebezpečí výbuchu: Provozní tlak do prostředí s nebezpečím výbuchu: 6,3 barů 4 bary Výkon 1,5 kw

99 Zásady napojení pneumatického nářadí do rozvodu tlakového vzduchu Vzduch vstupující do pneumatického nářadí musí být suchý, bez kondenzátu a nečistot Lamelové motory musí být přimazávány speciálním olejem firmy DEPRAG Zubové a turbínové motory bez přimazávání Použití údržbových jednotek (kombinace filtru, olejovače, regulátoru tlaku) Doporučená délka hadice od údržbové jednotky k pneumatickému nářadí je 5 m (v případě použití delší hadice je nutno použít hadice s větší světlostí) Umístění údržbové jednotky ve výši očí (snadná kontrola olejové náplně a celkové funkčnosti) Výběr údržbové jednotky (dle průtoku vzduchu v m 3 v závislosti na spotřebě připojeného pneumatického nářadí a počtu připojeného nářadí) Správná jmenovitá světlost připojovací hadice (dle technických dat pneu. nářadí)

100 Příslušenství K našemu profesionálnímu nářadí dodáváme armatury a příslušenství: Údržbové jednotky G 1, G 1/4, G 3/8, G 1/2 filtr / olejovač / regulátor Olej pro pneumatické nářadí 1l nebo 5l Balancéry s nosností od 0,3 kg do 9 kg, s max. vytažením lana 1,3 m Pružinové závěsy se šroubením nebo bez šroubení Rychlospojky různá provedení Vsuvky různá provedení Šroubení - hadicová, dvojitá, redukční Rozdělovače Omezovače výkonu (např. pro rázové utahováky k omezení kroutícího momentu a tím k zamezení poškození šroubového spoje) Sekáče k pneumatickým kladivům Tvrdokovové frézy Poskytujeme kompletní poradenství

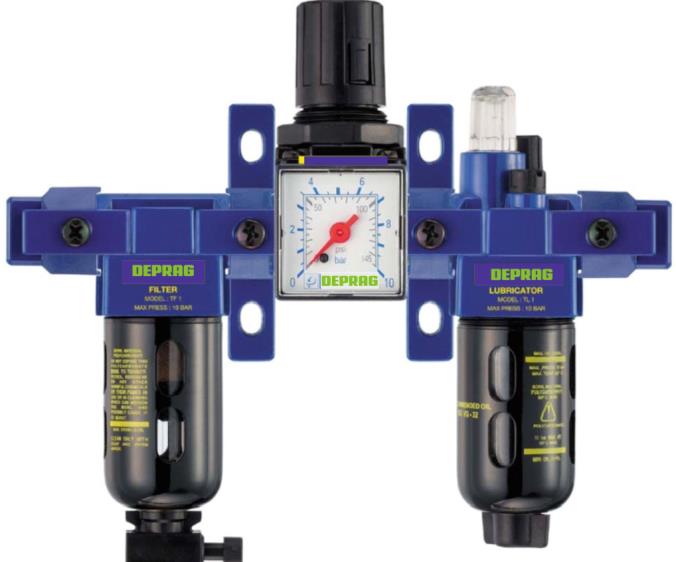

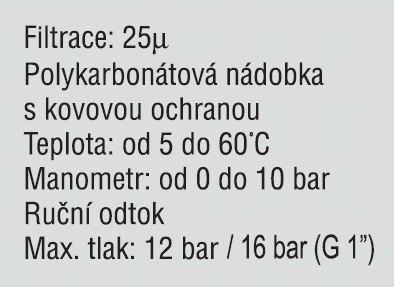

101 Údržbové jednotky DEPRAG filtr / regulátor / olejovač K našemu profesionálnímu nářadí dodáváme údržbové jednotky skládající se z filtru, olejovače, regulátoru a napojení. Údržbové jednotky na stlačený vzduch - G 1, G 1/4, G 3/8, G 1/2 - Max. průtok: od 500 do l/min - Dodáváme sestavy tříkusové nebo dvoukusové filtr s regulátorem (vč. manometru) + olejovač, sestavu filtru + olejovač (gez regulátoru), dále moduly filtr, regulátor, filtr-regulátor, olejovač. - V nabídce i příslušenství úchyty na stěnu pro filtr, olejovač, regulátor, manometry, těsníci sety atd. Poskytujeme kompletní poradenství
